Все про комутатори Unifi

27.07.2021
Поділитись у:
*/?>

UniFi - це програмно-визначена мережева екосистема з різними лінійками продуктів, поколіннями та різними моделями на вибір. Зараз UniFi налічує безліч варіантів маршрутизаторів, точок бездротового доступу та комутаторів. У цій статті мова йтиме про останні. Спробуємо розібрати поточні моделі комутаторів UniFi, порівняти їх характеристики та пояснити відмінності.

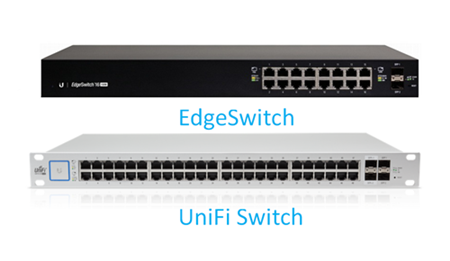

UniFi vs. EdgeSwitch


UNIFI та комутатори UNIFI

Для комутації Ubiquiti є UniFi та EdgeSwitch. Всі пристрої UniFi пов'язані з веб-інтерфейсом контролера UniFi та мобільним додатком, які є вашим основним способом моніторингу та налаштування мережі. Ви не можете змінити свою конфігурацію в командному рядку, все має виконуватись через веб-інтерфейс контролера UniFi.


Комутатори UniFi в основному відносяться лише до рівня 2, що означає, що вони можуть обробляти VLAN, але не можуть діяти маршрутизатором. Єдині комутатори UniFi з можливістю L3 – це моделі Pro 2-го покоління, які підтримують такі функції, як маршрутизація між VLAN, статична маршрутизація та можуть виступати як DHCP-сервер. Комутатори рівня 3 не підходять для більшості невеликих мереж, але професійні моделі мають інші функції.

Моделі PRO 2-го покоління додають:

  • Основні функції L3, такі як статична маршрутизація, маршрутизація між VLAN та можливість роботи як DHCP-сервер.
  • Вищі бюджети PoE. Непрофесійні моделі безвентиляторні та мають дуже обмежений бюджет PoE.
  • SFP+ uplinks (10 Gbps) порти проти SFP (1 Gbps) на не PRO моделях
  • підтримка UniFi RPS для резервного живлення

Всім іншим комутаторам UniFi знадобиться UniFi USG, UDM, UXG або інший маршрутизатор або брандмауер для підключення L3. Без маршрутизатора або комутатора L3 ви не зможете виконувати маршрутизацію між VLAN або підмережами та виходити до Інтернету. Самі по собі комутатори можуть створювати лише одну локальну мережу 2 рівня з однією підмережею рівня 3.

Загалом комутатори UniFi добре побудовані та економічні. Існує широкий спектр форм-факторів, типів портів та кількості PoE. Вони, як правило, прості в налаштуванні та експлуатації, але їм не вистачає багатьох більш сучасних функцій, які можна побачити в повністю керованих комутаторах з командним рядком.

EdgeMax та комутатори Edge Switch

Ubiquiti випускає окрему лінійку комутаторів за назвою EdgeSwitch, яка є частиною лінійки EdgeMAX. Пристрої EdgeMAX більше орієнтовані на операторів мережі та розширені функції. Доступні маршрутизатори, комутатори, оптоволоконні термінали, контрольні точки та широкий спектр бездротових пристроїв точка-точка та точка-багатоточка на вибір.

EdgeSwitches більш гнучкі та функціональні, ніж комутатори UniFi, та краще підходять для операторів мереж, WISP, постачальників керованих послуг та інших більш просунутих користувачів. Якщо вам потрібні такі функції комутатора, як агрегація каналів, відстеження DHCP, відстеження IGMP, TACACS+, RADIUS, 802.1X, фільтрація MAC, списки контролю доступу, статична маршрутизація або DHCP-сервер вам краще використовувати EdgeSwitch, ніж комутатор UniFi.


Продукти EdgeMAX керуються через веб-інтерфейс кожного пристрою або через SSH. Веб-інтерфейс не такий відполірований і красивий, як UniFi, але він надає більш сучасні мережеві функції, яких немає в UniFi. Він також має повний інтерфейс командного рядка EdgeOS для керування.

Продукти EdgeMAX також мають додатковий оверлей веб-інтерфейсу під назвою UISP, який нагадує контролер UniFi. UISP більш обмежений, коли справа доходить до параметрів конфігурації, і вона не має всіх параметрів, які є в індивідуальному веб-інтерфейсі або інтерфейсі командного рядка пристрою. В даний час більшість пристроїв EdgeMAX підтримують лише базовий моніторинг за допомогою UISP. Думайте про UISP як про простий спосіб моніторингу всіх ваших EdgeRouter, EdgeSwitch та інших пристроях EdgeMAX, а не як про єдиний інтерфейс для налаштування всього, як контролер UniFi.

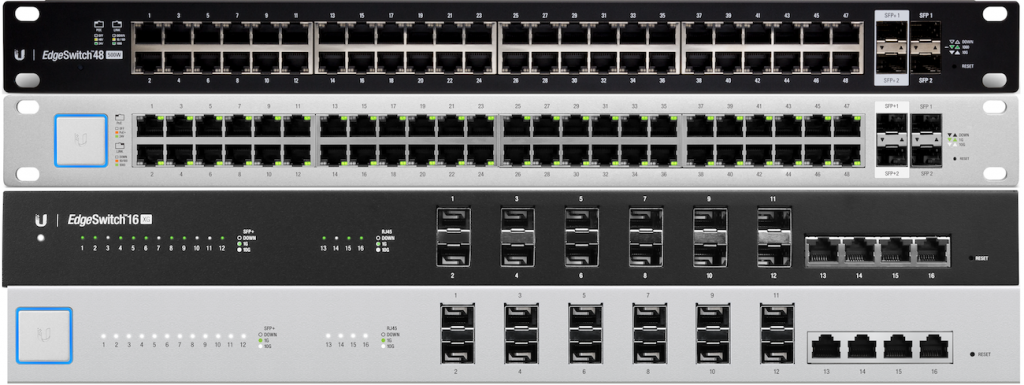

Unifi vs EdgeMAX vs інші бренди

Вибір між UniFi, EdgeMAX або будь-яким іншим брендом залежить від ваших потреб. Правильне рішення залежить від того, яку мережу ви намагаєтесь побудувати та які функції вам потрібні для цього. Якщо ви добре знайомі з мережею та налаштуванням командного рядка, EdgeSwitch, ймовірно, вам більше підійде. У цьому посібнику основна увага приділяється комутаторам UniFi, але варто відзначити, що деякі моделі EdgeSwitch мають таке ж обладнання, що й комутатори UniFi першого покоління, з інтерфейсом командного рядка EdgeOS та UISP замість контролера UniFi.


Комутатори UniFi мають менш просунуті мережеві функції, але вони є частиною простої у використанні екосистеми. UniFi зазвичай є найкращим варіантом, якщо ви не впевнені у своїх навичках роботи в мережі або не потребуєте додаткових функцій, які пропонує EdgeSwitch. Якщо ви плануєте використовувати комутатор UniFi, перше, що потрібно зрозуміти, - це різницю між моделями 1-го і 2-го поколінь.

Покоління комутаторів UniFi

Комутатори UniFi починаються з 5-портового Flex Mini і сягають 48-портового Pro другого покоління UniFi Switch USW-PRO-48-POE Gen2 . Вони також мають високоякісну серію XG, якщо вам потрібні порти 10 Гбіт/с. Легкий спосіб визначити, до якого покоління вони належать - це те, з чого починається їх номер моделі:

  • Моделі 1-го покоління починаються з US-, наприклад US-8-150W .
  • Моделі 2-го покоління починаються з USW-, наприклад USW-24-PoE .

Почнемо із першого покоління.

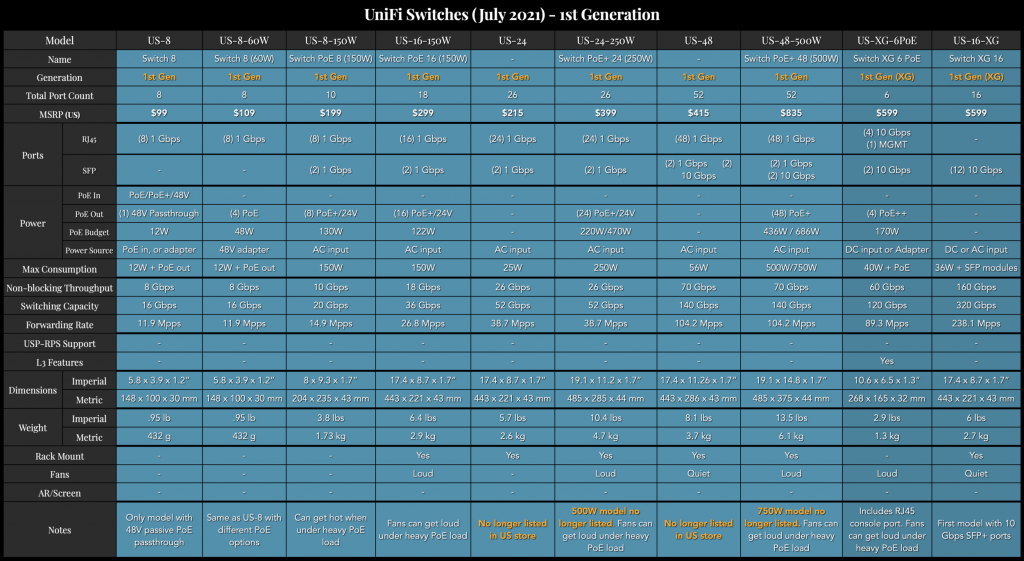

1 покоління комутаторів Unifi

Комутатори першого покоління існують кілька років. Це надійні та економічні комутатори L2 із додатковою підтримкою живлення через Ethernet. У першому поколінні є багато моделей. Він варіюється від 5-портових US-Flex до 8-портових настільних моделей і до 48-портових комутаторів, що монтуються у стійку, з потужністю PoE 750 Вт. Вони прості, і вибрати підходящий нескладно. Знайдіть той, у якого достатньо портів та підтримка PoE, і все готове.

1ST Generation UniFi

Поширена скарга на моделі першого покоління – їх гучні вентилятори. Можна замінити їх тихішими або поставити в мережеву шафу і забути про них. Якщо вам просто потрібна базова комутація L2 та PoE, варто подумати про моделі першого покоління. Вони також мають моделі без PoE, якщо ви не збираєтеся живити бездротові точки доступу, відеокамери, дверні дзвінки або інші пристрої PoE.

Також варто зазначити – якщо вам потрібен порт позасмугового керування послідовної консолі, то у комутаторах першого покоління він є, а у моделях другого покоління – ні.


XG серія

Якщо вам потрібні порти 10 Гбіт/с для клієнтів або потрібен комутатор розподілу для об'єднання інших комутаторів, серія XG має кілька варіантів:

  • XG 6 PoE має чотири порти Ethernet 1/2,5/5/10 Гбіт/с RJ45 з PoE++ і два слоти SFP + 10 Гбіт/с.
  • XG 16 має дванадцять слотів SFP+ та чотири порти Ethernet 1/2,5/5/10 RJ45 Гбіт/с. Ні PoE.
  • USW-Flex-XG - це новий комутатор 2-го покоління з (4) портами RJ45 10 Гбіт/с та (1) портами RJ45 1 Гбіт/с. Ні PoE.
  • USW-EnterpriseXG-24 знаходиться в ранньому доступі, але має (24) порту RJ45 10 Гбіт/с та (2) порту SFP28 25 Гбіт/с. Ні PoE.

Моделі XG призначені для більших чи високопродуктивних мереж, у яких канали зі швидкістю 1 Гбіт/с будуть рідкістю. Якщо ви домашній користувач, вам можуть знадобитися канали зі швидкістю 10 Гбіт/с, але вони призначені для об'єднання кількох комутаторів доступу та формування ядра мережі. Звичайно, якщо вам потрібна швидкість будинку, вам може знадобитися модель XG.

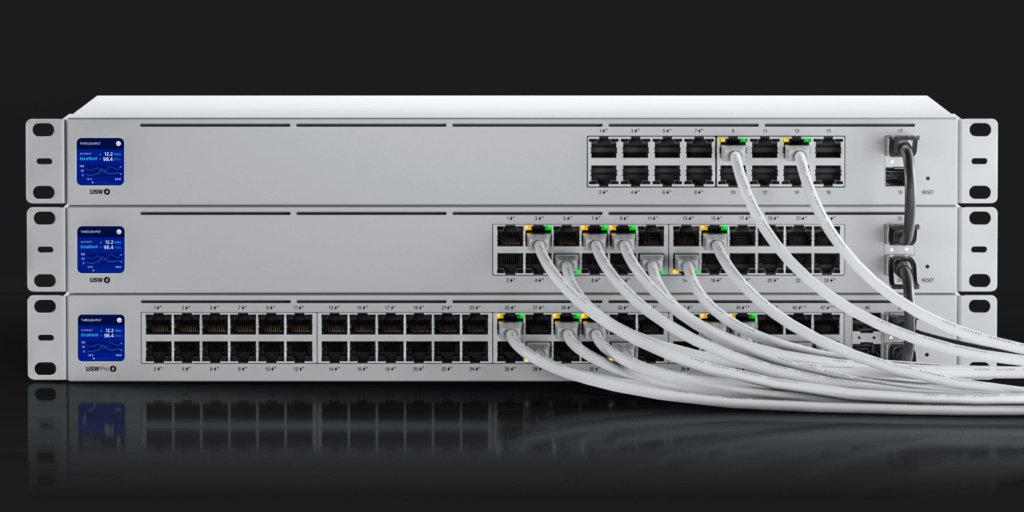

    2nd Generation UniFi

    Ubiquiti називає їх «Gen2», але ми називатимемо їх 2-м поколінням. Як би ви їх не називали, нові комутатори UniFi від Ubiquiti ділять на кілька рівнів. Існують моделі, які замінюють комутатори 1-го покоління та більш високі рівні Pro та Enterprise.

    Усі комутатори UniFi другого покоління для монтажу у стійку:

    • Вони менші і легші, ніж моделі, які вони замінюють, особливо непрофесійні моделі.
    • Мають низький рівень шуму вентилятора - непрофесійні безвентиляторні моделі. Профі має вентилятори, але вони тихіше першого покоління.
    • На лівій стороні пристрою повинен бути невеликий сенсорний екран, як UDM-Pro . На цьому екрані відображається статистика та інформація про пристрій та мережу, в якій він знаходиться. Він також інтегрується з функцією UniFi AR, яка дозволяє використовувати свій телефон, щоб віртуально бачити, що підключено до кожного порту.
    • Немає послідовного консольного порту. Є 4 основних типи PoE, про які слід знати:

      • Passive 24v та 48v PoE (Стандарт Ubiquiti, в основному використовується в EdgeMAX, AirMAX та більш старих пристроях UniFi.)
      • 802.3af PoE - до 15W
      • 802.3at PoE+ - до 30W
      • 802.3bt PoE++ - до 60W

      Я використовую імена PoE, PoE +, PoE ++ як скорочення. Важливо враховувати тип PoE, який вам потрібен для ваших пристроїв, і переконатися, що у вас достатньо бюджету PoE на комутаторі для живлення всіх ваших пристроїв. В іншому випадку вам доведеться покладатися на окремі інжектори.

      Наскрізна передача PoE – це коли пристрій PoE може отримувати живлення, а також передавати PoE іншому пристрою у низхідному напрямку. Типовим прикладом може бути 24-портовий комутатор PoE, що живить точку доступу In-Wall HD, з відеокамерою, підключеною до IW-HD. Ключовим моментом є те, що всі три пристрої одержують живлення від 24-портового комутатора PoE. У таких ситуаціях вам потрібно бути особливо обережним з тим, яка підтримка PoE є у комутатора або інжектора живлення.

      Якщо ви плануєте використовувати наскрізний PoE на комутаторах, таких як USW-Flex , або точках доступу, таких як IW-HD , вам слід забезпечити їх PoE+ або PoE++ більш високої потужності. Пристрої з наскрізною передачею PoE зазвичай працюватимуть при живленні зі стандартним PoE, але не зможуть живити пристрої нижче потоку, якщо вони не отримають свою максимальну номінальну споживану потужність. Наприклад, USW-Flex може забезпечити 8 Вт із входом PoE, 20 Вт із входом PoE+ та 46 Вт із входом PoE++.

      Якщо ви хочете отримати більш детальну інформацію, зверніться до цієї довідки Ubiquiti про протоколи PoE, що підтримуються . Детальна інформація про підтримувані стандарти та бюджет PoE є на сторінках пристроїв.

      Рекомендації щодо бюджету PoE

      Одним із обмежень звичайних (непрофесійних) комутаторів другого покоління є їх обмежений бюджет PoE. Бюджет PoE відноситься до загальної кількості потужності, доступної для всіх пристроїв PoE. Оскільки непрофесійні моделі 2-го покоління безвентиляторні, вони мають менші блоки живлення і менший бюджет PoE.

      Це найбільш очевидно при порівнянні старої моделі US-16-150W і нової моделі USW-16-PoE. Вартість другого покоління така сама, але потужність блоку живлення 60 Вт, а в першого покоління - 150 Вт. Незважаючи на те, що новий має 8 портів PoE+, ви можете використовувати весь свій бюджет PoE з 2 або 3 пристроями. Якщо ви використовуєте пристрої з низьким енергоспоживанням, ви можете розширити його, але 42 Вт бюджету PoE - це не так багато. Його легко перевершити, якщо ви плануєте максимально використовувати всі доступні порти за допомогою безпроводових точок або камер.

      Також варто зазначити, що пристрої PoE не працюють на повну потужність. У специфікації буде вказано максимальну кількість енергії, яку може використовувати пристрій, але за нормальної роботи вони споживати стільки енергії. Наприклад, для Acces Point WiFi 6 Lite потрібен звичайний пасивний PoE 802.af або 48 В, а максимальна потужність становить 12 Вт. За нормального використання він зазвичай споживає від 4 до 6 Вт потужності. Пам'ятайте про це під час розрахунку необхідної кількості PoE.

      Якщо ви перебуваєте на середньому рівні або хочете залишити місце для розширення, може бути складно вирішити, що вибрати. Для більшості домашніх користувачів достатньо базової моделі 2-го покоління, і ви оціните відсутність шуму. Для інших, особливо тих, хто планує використовувати додаткові функції та багато PoE, ймовірно, найкраще підходять професійні моделі другого покоління. Якщо вам потрібно тільки багато портів і багато PoE, комутатори першого покоління все ще є.

      На закінчення

      Якщо ви подивитеся у більшому масштабі, в екосистемі UniFi є багато доступних варіантів комутаторів. Якщо вам потрібна лише одна VLAN, немає нічого поганого в тому, щоб взяти бюджетний некерований гігабітний комутатор будь-якої марки та використовувати його у своїй мережі. Якщо ви хочете використовувати VLAN або виконувати базову маршрутизацію, в лінійці комутаторів UniFi достатньо різноманітності, щоб ви могли знайти щось, що підходить для вашої мережі.
