Все о коммутаторах Unifi

27.07.2021
Поделиться в:

UniFi - это программно определяемая сетевая экосистема с различными линейками продуктов, поколениями и разными моделями на выбор. Сейчас UniFi насчитывает множество вариантов маршрутизаторов, точек беспроводного доступа и коммутаторов. В данной статье речь пойдет о последних. Попробуем разобрать текущие модели коммутаторов UniFi, сравнить их характеристики и объяснить отличия.

UniFi vs. EdgeSwitch


UNIFI и коммутаторы UNIFI

Для коммутации Ubiquiti есть UniFi и EdgeSwitch. Все устройства UniFi связаны с веб-интерфейсом контроллера UniFi и мобильным приложением, которые являются вашим основным способом мониторинга и настройки сети. Вы не можете изменить свою конфигурацию в командной строке, все должно выполняться через веб-интерфейс контроллера UniFi.


Коммутаторы UniFi в основном относятся только к уровню 2, что означает, что они могут обрабатывать VLAN, но не могут действовать как маршрутизатор. Единственные коммутаторы UniFi с возможностью L3 - это модели Pro 2-го поколения, которые поддерживают такие функции, как маршрутизация между VLAN, статическая маршрутизация и могут выступать в качестве DHCP-сервера. Коммутаторы уровня 3 не подходят для большинства небольших сетей, но у профессиональных моделей есть и другие функции.

Модели PRO 2-го поколения добавляют:

  • Основные функции L3, такие как статическая маршрутизация, маршрутизация между VLAN и возможность работы в качестве DHCP-сервера.
  • Более высокие бюджеты PoE. Непрофессиональные модели безвентиляторные и имеют очень ограниченный бюджет PoE.
  • SFP+ uplinks (10 Gbps) порты против SFP (1 Gbps) на не PRO моделях
  • поддержка UniFi RPS для резервного питания

Всем другим коммутаторам UniFi потребуется UniFi USG, UDM, UXG или какой-либо другой маршрутизатор или брандмауэр для подключения L3. Без маршрутизатора или коммутатора L3 вы не сможете выполнять маршрутизацию между VLAN или подсетями и выходить в Интернет. Сами по себе коммутаторы могут создавать только одну локальную сеть уровня 2 с одной подсетью уровня 3.

В целом коммутаторы UniFi хорошо построены и экономичны. Существует широкий спектр форм-факторов, типов портов и количества PoE. Они, как правило, просты в настройке и эксплуатации, но им не хватает многих более продвинутых функций, которые можно увидеть в полностью управляемых коммутаторах с командной строкой.

EdgeMax и коммутаторы Edge Switch

Ubiquiti выпускает отдельную линейку коммутаторов под названием EdgeSwitch, которая является частью линейки EdgeMAX. Устройства EdgeMAX больше ориентированы на операторов сети и расширенные функции. Доступны маршрутизаторы, коммутаторы, оптоволоконные терминалы, контрольные точки и широкий спектр беспроводных устройств точка-точка и точка-многоточка на выбор.

EdgeSwitches более гибкие и функциональные, чем коммутаторы UniFi, и лучше подходят для операторов сетей, WISP, поставщиков управляемых услуг и других более продвинутых пользователей. Если вам нужны такие функции коммутатора, как агрегация каналов, отслеживание DHCP, отслеживание IGMP, TACACS +, RADIUS, 802.1X, фильтрация MAC, списки контроля доступа, статическая маршрутизация или DHCP-сервер, вам лучше использовать EdgeSwitch, чем коммутатор UniFi.


Продукты EdgeMAX управляются через веб-интерфейс для каждого устройства или через SSH. Веб-интерфейс не такой отполированный и красивый, как UniFi, но он предоставляет более продвинутые сетевые функции, которых нет в UniFi. Он также имеет полный интерфейс командной строки EdgeOS для управления.

Продукты EdgeMAX также имеют дополнительный оверлей веб-интерфейса под названием UISP, который похож на контроллер UniFi. UISP более ограничен, когда дело доходит до параметров конфигурации, и он не имеет всех параметров, которые есть в индивидуальном веб-интерфейсе или интерфейсе командной строки устройства. В настоящее время большинство устройств EdgeMAX поддерживают только базовый мониторинг с помощью UISP. Думайте о UISP как о простом способе мониторинга всех ваших EdgeRouter, EdgeSwitch и других устройствах EdgeMAX, а не как о едином интерфейсе для настройки всего, как контроллер UniFi.

Unifi vs EdgeMAX vs другие бренды

Выбор между UniFi, EdgeMAX или каким-либо другим брендом зависит от ваших потребностей. Правильное решение зависит от того, какую сеть вы пытаетесь построить и какие функции вам нужны для этого. Если вы хорошо знакомы с сетью и настройкой командной строки, EdgeSwitch, вероятно, вам больше подойдет. В этом руководстве основное внимание уделяется коммутаторам UniFi, но стоит отметить, что некоторые модели EdgeSwitch имеют такое же оборудование, что и коммутаторы UniFi первого поколения, с интерфейсом командной строки EdgeOS и UISP вместо контроллера UniFi.


Коммутаторы UniFi имеют менее продвинутые сетевые функции, но они являются частью простой в использовании экосистемы. UniFi обычно является лучшим вариантом, если вы не уверены в своих навыках работы в сети или не нуждаетесь в дополнительных функциях, предлагаемых EdgeSwitch. Если вы планируете использовать коммутатор UniFi, первое, что нужно понять, - это различия между моделями 1-го и 2-го поколений.

Поколения коммутаторов UniFi

Коммутаторы UniFi начинаются с 5-портового Flex Mini и доходят до 48-портового Pro второго поколения UniFi Switch USW-PRO-48-POE Gen2. У них также есть высококачественная серия XG, если вам нужны порты 10 Гбит/с. Легкий способ определить, к какому поколению они принадлежат, - это то, с чего начинается их номер модели:

  • Модели 1-го поколения начинаются с «US-», например US-8-150W.
  • Модели 2-го поколения начинаются с «USW-», например USW-24-PoE.

Начнем с первого поколения.

1 поколение коммутаторов Unifi

Коммутаторы первого поколения существуют уже несколько лет. Это надежные и экономичные коммутаторы L2 с дополнительной поддержкой питания через Ethernet. В первом поколении есть множество моделей. Он варьируется от 5-портовых US-Flex до 8-портовых настольных моделей и до 48-портовых коммутаторов, монтируемых в стойку, с мощностью PoE 750 Вт. Они простые, и выбрать подходящий несложно. Найдите тот, у которого достаточно портов и поддержка PoE, и все готово.

1ST Generation UniFi

Распространенная жалоба на модели первого поколения - их громкие вентиляторы. Можно заменить их более тихими или поставить в сетевой шкаф и забыть о них. Если вам просто нужна базовая коммутация L2 и PoE, стоит подумать о моделях первого поколения. У них также есть модели без PoE, если вы не собираетесь питать точки беспроводного доступа, видеокамеры, дверные звонки или другие устройства PoE.

Также стоит отметить - если вам нужен порт внеполосного управления последовательной консоли, то в коммутаторах первого поколения он есть, а в моделях второго поколения - нет.


XG серия

Если вам нужны порты 10 Гбит/с для клиентов или нужен коммутатор распределения для объединения других коммутаторов, у серии XG есть несколько вариантов:

  • XG 6 PoE имеет четыре порта Ethernet 1 / 2,5 / 5/10 Гбит / с RJ45 с PoE ++ и два слота SFP + 10 Гбит/с.
  • XG 16 имеет двенадцать слотов SFP + и четыре порта Ethernet 1 / 2,5 / 5/10 RJ45 Гбит / с. Нет PoE.
  • USW-Flex-XG - это новый коммутатор 2-го поколения с (4) портами RJ45 10 Гбит / с и (1) портами RJ45 1 Гбит / с. Нет PoE.
  • USW-EnterpriseXG-24 находится в раннем доступе, но имеет (24) порта RJ45 10 Гбит / с и (2) порта SFP28 25 Гбит / с. Нет PoE.

Модели XG предназначены для более крупных или высокопроизводительных сетей, в которых каналы со скоростью 1 Гбит/с будут редкостью. Если вы домашний пользователь, вам могут потребоваться каналы со скоростью 10 Гбит/с, но они предназначены для объединения нескольких коммутаторов доступа и формирования ядра сети. Конечно, если вам нужна скорость дома, вам может понадобиться и модель XG.

2nd Generation UniFi

Ubiquiti называет их «Gen2», но мы будем называть их 2-м поколением. Как бы вы их ни называли, новые коммутаторы UniFi от Ubiquiti делят все на несколько уровней. Существуют модели, которые заменяют коммутаторы 1-го поколения и более высокие уровни Pro и Enterprise.

Все коммутаторы UniFi второго поколения для монтажа в стойку:

  • Они меньше и легче, чем модели, которые они заменяют, особенно непрофессиональные модели.
  • Имеют низкий уровень шума вентилятора - непрофессиональные модели безвентиляторные. У профи есть вентиляторы, но они тише первого поколения.
  • На левой стороне устройства должен быть небольшой сенсорный экран, как у UDM-Pro. На этом экране отображается статистика и информация об устройстве и сети, в которой оно находится. Он также интегрируется с функцией UniFi AR, которая позволяет вам использовать свой телефон, чтобы виртуально видеть, что подключено к каждому порту.
  • Нет последовательного консольного порта. Все управление должно осуществляться через внутриполосный Ethernet. (У EdgeSwitches все еще есть консольные порты!)

Дополнения для коммутаторов PRO:

  • Ограниченные функции L3, такие как статическая маршрутизация (поддерживается с версии прошивки 4.3.13.11253) и маршрутизация между VLAN.
  • Поддержка резервного питания через USP-RPS.

  • SFP + восходящие каналы (10 Гбит / с)
  • Поддержка PoE ++ (на моделях PoE)

Дополнения для коммутаторов Enterprise:

  • Все функции профессионального уровня
  • Мультигигабитные порты 2,5 Гбит / с с PoE +
  • Порты SFP28 25 Гбит / с на некоторых моделях

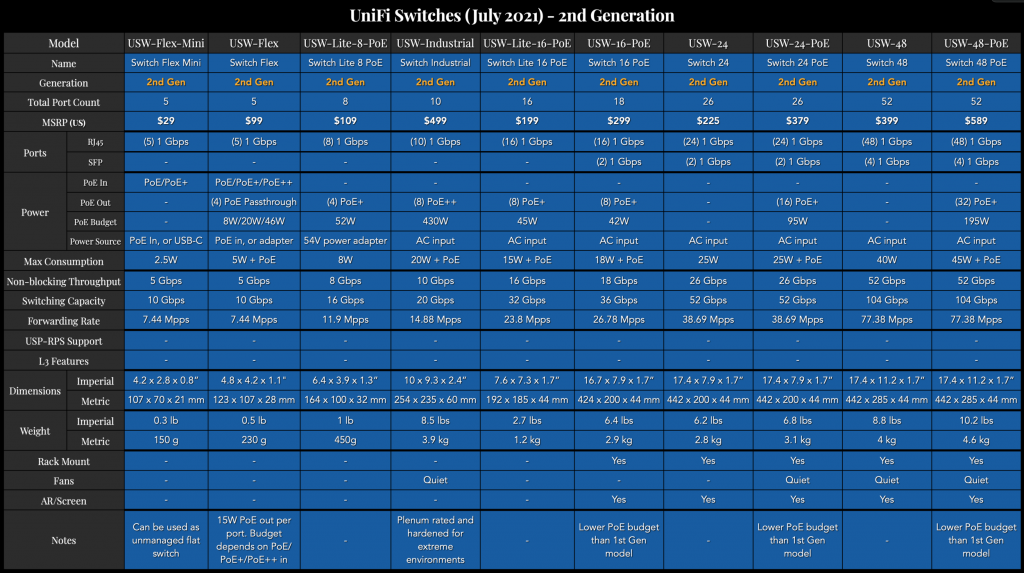

Все модели 2nd Generation (НЕ PRO и НЕ Enterprise):

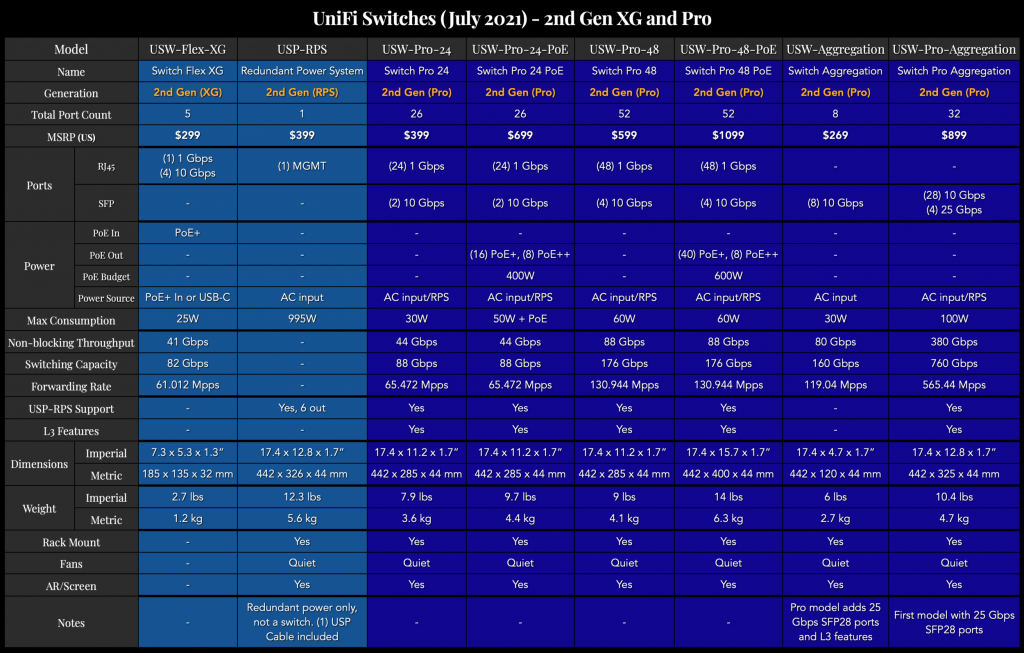

Все модели 2nd Generation PRO и XG:

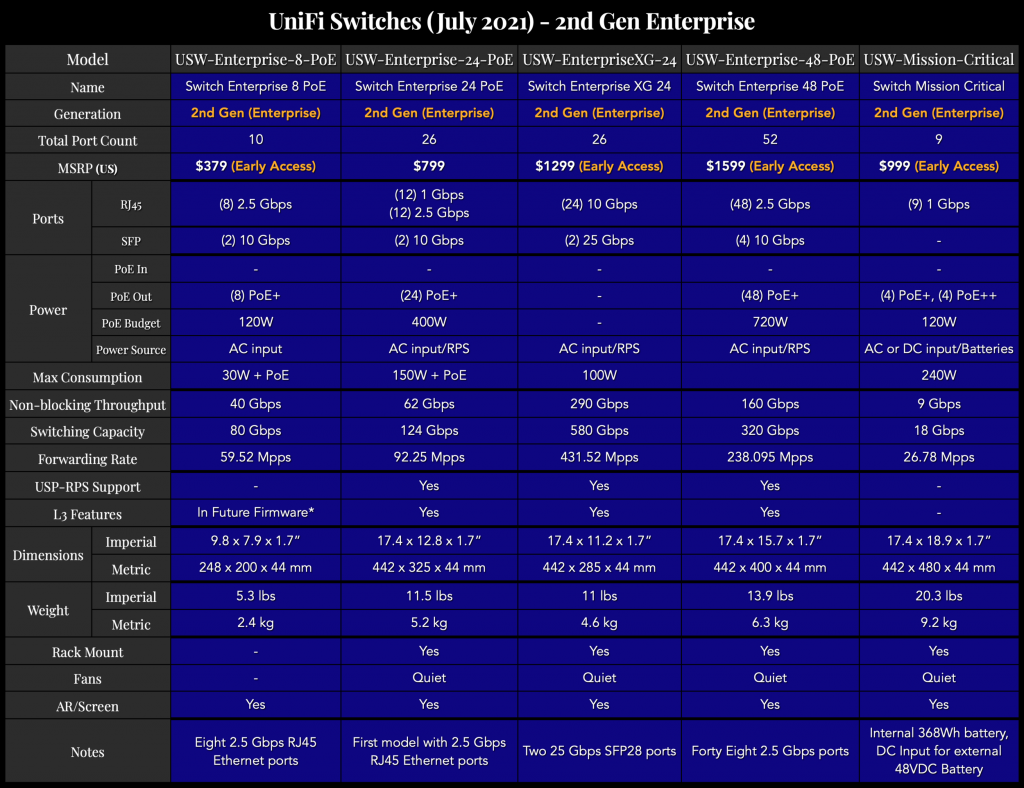

Все модели 2nd Generation ENTERPRISE:

*Enterprise - это уровень выше профессионального, с портами RJ45 2,5 или 10 Гбит / с и портами SFP + 10 Гбит / с или SFP28 25 Гбит / с.


PoE и инжекторы питания

Когда дело доходит до PoE, есть о чем поговорить, поэтому я постараюсь сделать его как можно проще. Есть 4 основных типа PoE, о которых следует знать:

  • Passive 24v и 48v PoE (Стандарт Ubiquiti, в основном используется в EdgeMAX, AirMAX и более старых устройствах UniFi.)
  • 802.3af PoE — до 15W
  • 802.3at PoE+ — до 30W
  • 802.3bt PoE++ — до 60W

Я использую имена PoE, PoE +, PoE ++ в качестве сокращений. Важно учитывать тип PoE, который вам нужен для ваших устройств, и убедиться, что у вас достаточно бюджета PoE на вашем коммутаторе для питания всех ваших устройств. В противном случае вам придется полагаться на отдельные инжекторы.

Сквозная передача PoE - это когда устройство PoE может получать питание, а также передавать PoE другому устройству в нисходящем направлении. Типичным примером может служить 24-портовый коммутатор PoE, питающий точку доступа In-Wall HD, с видеокамерой, подключенной к IW-HD. Ключевым моментом является то, что все три устройства получают питание от 24-портового коммутатора PoE. В таких ситуациях вам нужно быть особенно осторожным с тем, какая поддержка PoE есть у вашего коммутатора или инжектора питания.

Если вы планируете использовать сквозной PoE на коммутаторах, таких как USW-Flex, или точках доступа, таких как IW-HD, вам следует снабдить их PoE + или PoE ++ более высокой мощности. Устройства с сквозной передачей PoE обычно будут работать при питании со стандартным PoE, но не смогут питать устройства ниже по потоку, если они не получат свою максимальную номинальную потребляемую мощность. Например, USW-Flex может обеспечить 8 Вт с входом PoE, 20 Вт с входом PoE + и 46 Вт с входом PoE ++.

Если вы хотите получить более подробную информацию, обратитесь к этой справки Ubiquiti о поддерживаемых протоколах PoE. Детальная информация о поддерживаемых стандартах и бюджете PoE есть на страницах устройств.

Рекомендации по бюджету PoE

Одним из ограничений обычных (непрофессиональных) коммутаторов второго поколения является их ограниченный бюджет PoE. Бюджет PoE относится к общему количеству мощности, доступной для всех устройств PoE. Поскольку непрофессиональные модели 2-го поколения безвентиляторные, они также имеют меньшие блоки питания и меньший бюджет PoE.

Это наиболее очевидно при сравнении более старой модели US-16-150W и новой модели USW-16-PoE. Стоимость второго поколения такая же, но мощность блока питания 60 Вт, а у первого поколения - 150 Вт. Несмотря на то, что новый имеет 8 портов PoE +, вы можете использовать весь свой бюджет PoE с 2 или 3 устройствами. Если вы используете устройства с низким энергопотреблением, вы можете расширить его, но 42 Вт бюджета PoE - это не так уж и много. Его легко превзойти, если вы планируете максимально использовать все доступные порты с помощью точек беспроводного доступа или камер.

Также стоит отметить, что устройства PoE не работают на полную мощность. В спецификации будет указано максимальное количество энергии, которое может использовать устройство, но при нормальной работе они не будут потреблять столько энергии. Например, для Acces Point WiFi 6 Lite требуется обычный пассивный PoE 802.af или 48 В, а максимальная мощность составляет 12 Вт. При нормальном использовании он обычно потребляет от 4 до 6 Вт мощности. Помните об этом при расчете необходимого количества PoE.

Если вы находитесь на среднем уровне или хотите оставить место для расширения, может быть сложно решить, что выбрать. Для большинства домашних пользователей достаточно базовой модели 2-го поколения, и вы оцените отсутствие шума. Для других, особенно тех, кто планирует использовать дополнительные функции и много PoE, вероятно, лучше подходят профессиональные модели второго поколения. Если вам нужно только много портов и много PoE, коммутаторы первого поколения все еще существуют.

В заключение

Если вы посмотрите в большем масштабе, в экосистеме UniFi есть много доступных вариантов коммутаторов. Если вам нужна только одна VLAN, нет ничего плохого в том, чтобы взять бюджетный неуправляемый гигабитный коммутатор любой марки и использовать его в своей сети. Если вы хотите использовать VLAN-ы или выполнять базовую маршрутизацию, в линейке коммутаторов UniFi достаточно разнообразия, чтобы вы могли найти что-то, что подходит для вашей сети.
