Огляд лінійки Simper – нового обладнання від RF-elements з роз'ємом для підключення TwistPort Connector

RF-elements – відомий виробник нішевих пристроїв для професійного використання. Найчастіше RF-elements випускає те, чого на ринку немає - спеціальні кріплення, корпуси та аксесуари для обладнання таких виробників як Ubiquiti , Mikrotik і Cambium Networks. Рішення компанія завжди відрізняються новаторським підходом, високою якістю та продуманістю конструкції, яка суттєво спрощує монтаж та експлуатацію.

Компанія є молодою, тому комплексні продуктові лінійки для RF є рідкістю, з виходом кожної такої лінійки світова спільнота розпочинає активні дискусії та обговорення новинок. Яскравий приклад – лінійка секторних антен операторського рівня CARRIER CLASS SECTOR .

На цей раз інженери RF-elements пішли далі і створили повноцінну продуктову лінійку - The Simper (скорочення від англ. Simplicity and Performance, і навіть Simply Perfect Radio).

Що ж являє собою The Simper?

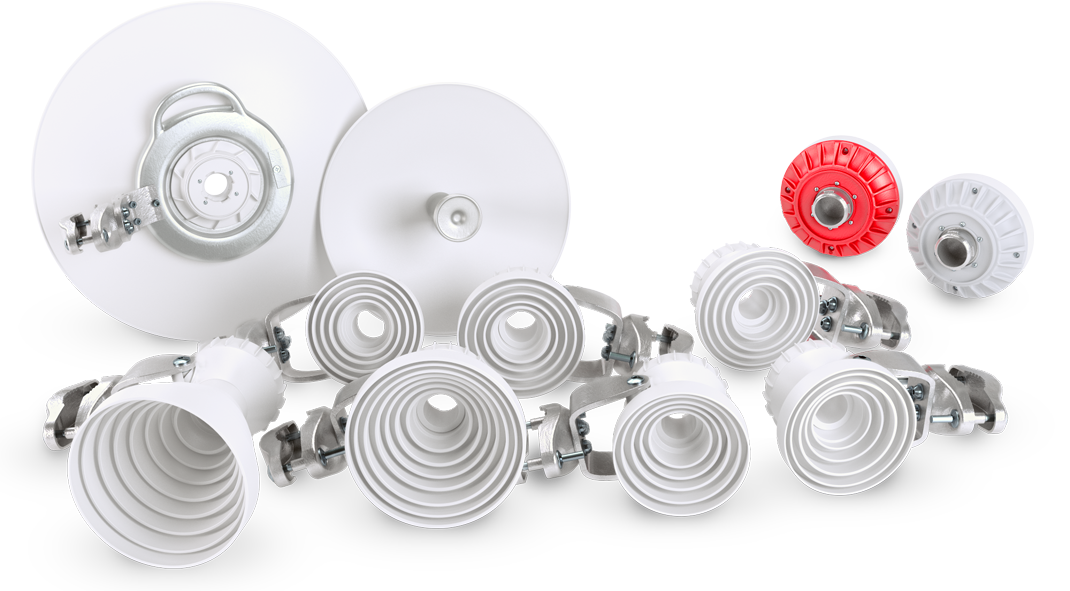

Simper – комплексне мультиплатформне рішення для побудови базових станцій професійного рівня, яке включає антени, передавачі та перехідники. Але про все по порядку.

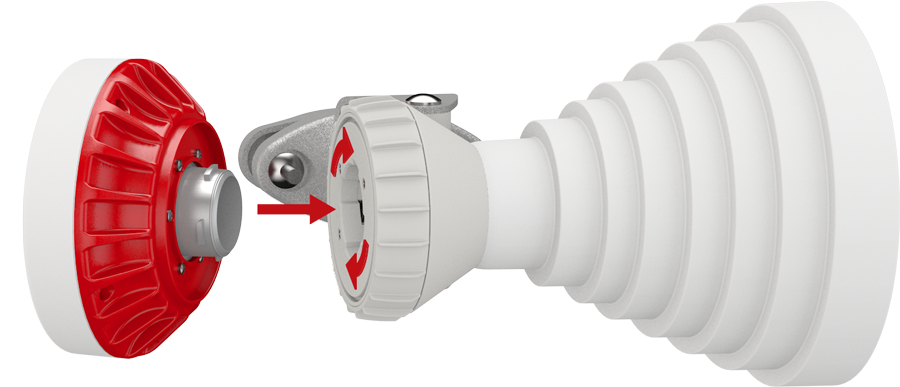

Базовою основою лінійки The Simper є спеціальний порт-роз'єм, що називається TwistPort Connector, за допомогою цього конектора здійснює підключення пристроїв лінійки. TwistPort служить механічним з'єднувачем і коннектором для антени одночасно, при цьому для монтажу не потрібно жодних інструментів – поворот, заклацання (twist and snap) – пристрій готовий.

Важлива особливість, TwistPort не завдає втрат сигналу, т.к. тут немає жодних класичних коаксіальних пігтейлів (RF) для підключення передавального пристрою до антени.

Точки доступу Simper Radios

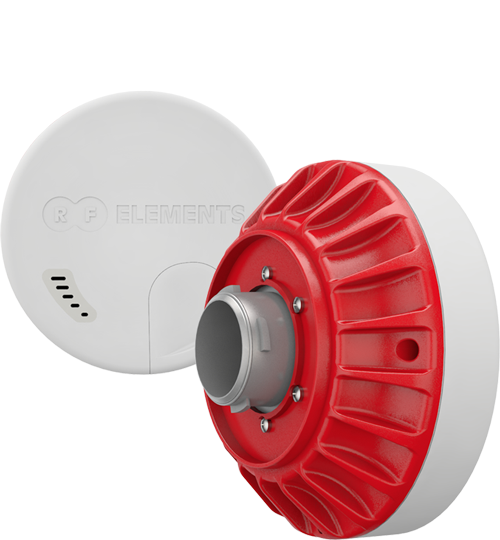

Як джерело сигналу використовується спеціальна точка доступу Simper Radios. Усього в лінійці є три моделі: SIMPER 5M-N.LITE, SIMPER 5M-AC і SIMPER 5M-N.HIPO. Забігаючи наперед, скажемо, що всі вони ґрунтуються на апаратних напрацюваннях Mikrotik. Нижче наведено порівняльну таблицю.

SIMPER 5M-N.LITE – наймолодша модель у лінійці пристроїв. Як і всі пристрої лінійки, працює під керуванням однієї з найсучасніших операційних систем – RouterOS від Mikrotik. Як основа використовується платформа Mikrotik RBSXT5nDr2 з досить потужним передавачем на 500 мВт.

Враховуючи, що всередині у нас повноцінний Mikrotik, користувач може використовувати не тільки стандартний протокол 802.11n, але й більш просунуті пропрієтарні Nstreme і Nstreme2 (NV2) від Mikrotik, які мають величезні переваги перед звичайним стандартом 802.11 a/n. Протокол NV2 використовує технологію TDMA та алгоритм блочного шифрування потоку AES-CCM на апаратному рівні із застосуванням 128-бітного ключа. NV2 дозволяє досягти набагато більшої швидкості передачі даних, ніж при використанні стандарту 802.11 a/n. Однак не забувайте, що для роботи з Nstreme всі ваші пристрої повинні підтримувати цей протокол, т.к. протокол не має зворотної сумісності з 802.11 a/n.

З обмежень слід відзначити Ethernet-порт з максимальною швидкістю 100 Мбіт/сек. Втім, SIMPER 5M-N.LITE позиціонується як базовий пристрій для встановлення на стороні клієнта як CPE-обладнання з метою підключення до мережі WISP. При необхідності або обмеженому бюджеті, 5M-N.LITE також дозволяє створювати мости точка-точка початкового рівня.

SIMPER 5M-N.HIPO – версія, в основі якої використовується платформа RBSXTG-5HPnD-HGr2 з потужнішим передавачем на 1000 мВт. Наявність гігабітного порту дозволяє розкрити всі можливості пристрою, зокрема максимальну швидкість передачі даних до 300 Мбіт/сек (фізично; при передачі клієнтських даних – більше 150 Мбіт/сек) для стандарту 802.11 a/n.

Основне призначення SIMPER 5M-N.HIPO – створення високопродуктивних мостів типу Point-to-Point та мостів на великі відстані. 5M-N.HIPO добре справляється з роботою в режимі Point to MultiPoint (PtMP), тому може бути використаний як сектор базової станції провайдера, що надає доступ за технологією WISP.

SIMPER 5M-AC – найдосконаліша версія в лінійці Simper Radios. За основу взято платформу Mikrotik RBSXTG-5HPacD з високопродуктивним процесором. Обсяг оперативної пам'яті збільшився вдвічі. Кардинальна відмінність від двох попередніх моделей – використання стандарту 802.11 ac, що дозволяє ще більше підвищити швидкість передачі даних та знизити затримки.

Крім того, стає доступною OFDM-модуляція 256QAM, для порівняння в 5M-N максимально можливе використання тільки 64QAM. На практиці SIMPER 5M-AC забезпечує реальну швидкість передачі даних (TCP) на швидкості 250 Мбіт/сек при рівні затримок, що не перевищують 3 мс. Що ж до фізичного рівня передачі даних, цей показник може досягати позначки 540 Мбіт/сек.

Остання зміна торкнулася корпусу, у SIMPER 5M-AC він виготовлений з алюмінієвого сплаву і служить не тільки додатковим захистом, але й хорошим радіатором для охолодження внутрішньої апаратної начинки – потужного процесора та приймально-передаючого радіомодуля.

Підключення SIMPER 5M-N.LITE, 5M-N.HIPO та 5M-AC до антен здійснюється за допомогою конектора TwistPort.

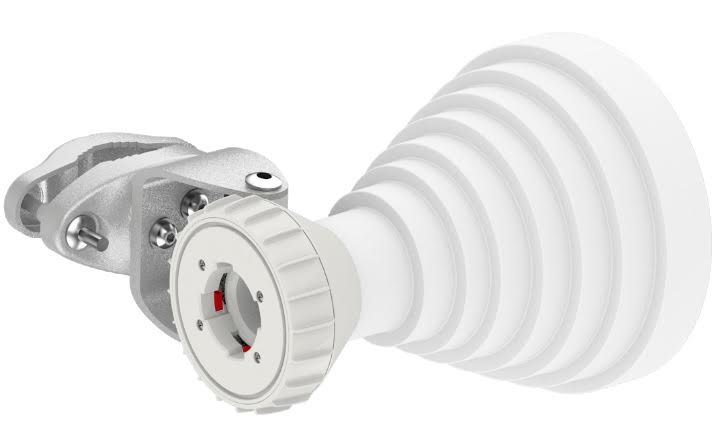

Симетричні секторні антени Symmetrical Horn

Для точок доступу Simper Radio було випущено 7 моделей секторних антен із роз'ємом TwisPort. Моделі відрізняються між собою кутом спрямованості: від вузького 30 градусів – до широкого 90 градусів.

Якщо подивитися на зовнішній вигляд цих антен, одразу згадується рупор – розробники так і назвали їх, Symmetrical Horn, що у перекладі з англійської означає симетричний рупор. Втім, антени мають досить хитромудру багаторівневу структуру, що чимось нагадує дифузори сучасних акустичних систем.

І тут на нас чекає щось вражаюче і ніде раніше, що не зустрічається – антени мають діаграму спрямованості, максимально наближену до ідеалу. Причому діаграма є симетричною як у вертикальній, так і горизонтальній площині, що дозволяє з максимальною ефективністю використовувати як горизонтальну (H), так і вертикальну (V) поляризацію. Просто погляньте на діаграму та згадайте діаграми аналогів, у яких на діаграмах зустрічаються маленькі пелюстки – тут їх немає.

Секрет криється в конструкції рупору. По суті це кілька рефлекторів, які відображають сигнал у правильному напрямку. Якщо подивитися на всі 7 антен, можна помітити, що кількість, розміри та конструкція цих рефлекторів у моделей кардинально відрізняються.

Що ж до інших параметрів, слід відзначити рівномірний коефіцієнт посилення по всьому сектору покриття. Насправді це дозволяє уникати в секторі зон з аномально низьким рівнем сигналу.

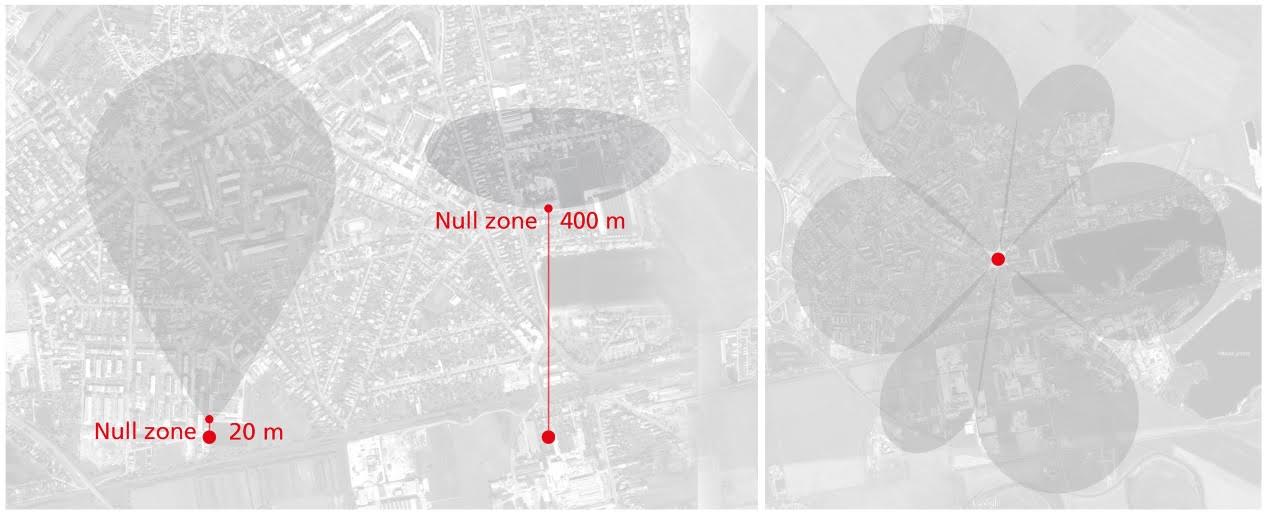

Але на цьому переваги секторних антен Simper не закінчуються. При встановленні класичної секторної антени на щоглу базової станції під самою щоглою утворюється мертва зона, яка може досягати 400 метрів в радіусі від базової станції. При використанні Simper стає можливим створювати базові станції, хороше покриття яких спостерігається вже за 20 метрів від вежі. Пов'язано це з тим, що класичні антени мають малий радіус огляду у вертикальній площині, у зв'язку з чим, по вертикалі випромінюють перед собою сигнал у межах вузького сектора.

Базова станція, заснована на секторних антена Simper Symmetrical Horn SH-TP 5-X може покривати величезну площу. Тут правда є невелике застереження, класичні секторні антени зосереджують потужність в межах значно меншого сектора, ніж Simper SH-TP, у зв'язку з чим, для ефективної роботи базової станції з цими секторними антенами, потрібен передавач з великою вихідною потужністю, в даному випадку це SIMPER 5M-N.HIPO та SIMPER 5M-AC.

Трохи нижче наведена зведена порівняльна таблиця для всіх 7 моделей антен:

Як можна помітити, зі збільшенням сектора зменшується коефіцієнт посилення, що цілком закономірно. Тобто. для покриття невеликого радіусу цілком логічно використовувати 4 антени Symmetrical Horn SH-TP 5-90, для покриття максимально можливої площі необхідно використовувати до 12 антен Symmetrical Horn SH-TP 5-30. Не забувайте враховувати, що при звуженні сектора збільшується дальність мертвої зони навколо базової станції.

Всі антени виготовлені із застосуванням алюмінію, пластику та нержавіючої сталі, мають всепогодну конструкцію та клас захисту IP55, тому можуть експлуатуватися за будь-якого рівня опадів та температури навколишнього середовища від -30 до +55 С.

З усіма антенами Simper SH-TP поставляється спеціальне металеве кріплення, яке дозволяє проводити точне регулювання по вертикалі в межах від -25 до +25 градусів, що спрощує монтаж та налаштування. Процес монтажу дуже простий, особливо враховуючи, що антени SH-TP в 5 разів компактніші за звичайні секторні антени.

Направлені антени UltraDish TP

Для створення бездротових мостів початкового рівня, звичайно можна використовувати SH-TP-5-30, але для створення моста на великі відстані слід вдаватися до використання вузькоспрямованих антен.

Для таких цілей, в рамках лінійки Simper, RF-elements анонсувала дві параболічні антени з роз'ємом TwisPort – UltraDish TP 380 (ULD-TP-380) та UltraDish TP 520 (ULD-TP-520).

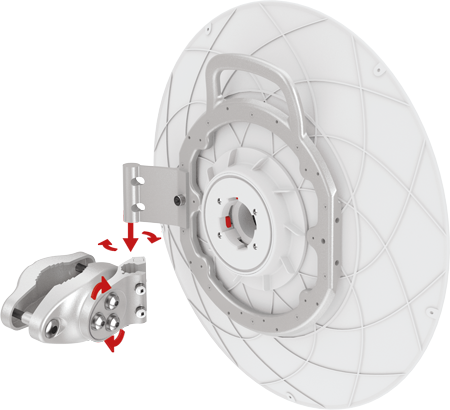

Обидві антени ULD-TP-380 і ULD-TP-520 поставляються зі спеціальним кріпленням, яке дозволяє проводити налаштування антен, як у горизонтальній, так і вертикальній площинах. Для монтажу та регулювання потрібно лише 1 шестигранний ключ на 5 мм (HEX 5mm). Для зручнішого транспортування, зокрема підйом на вишку, розробники передбачили спеціальні ручки у верхній частині за антен.

В цілому, UltraDish TP 380 та UltraDish TP 520 залишають приємні враження та враховують потреби монтажної бригади, полегшуючи первинну установку та налаштування обладнання.

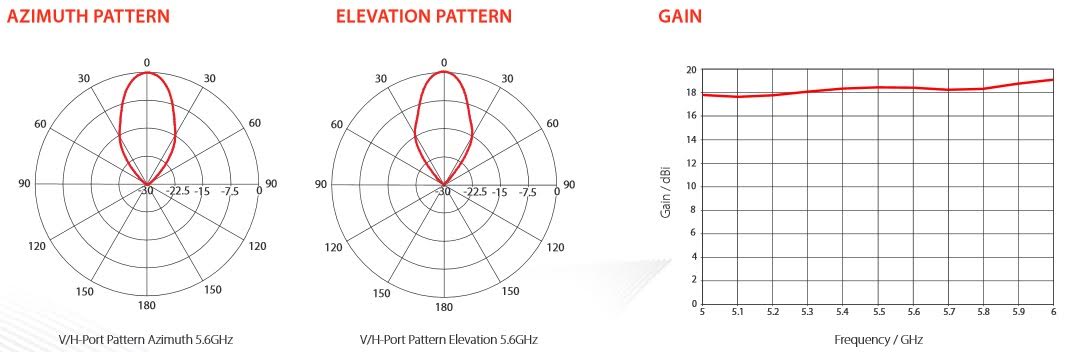

Хоча антени мають широкий діапазон робочих частот, задля досягнення максимальних результатів ми рекомендуємо використовувати канали у верхньому частотному діапазоні – від 5500 до 6000 МГц, т.к. згідно з частотною діаграмою, саме в цьому діапазоні UltraDish мають максимальний коефіцієнт посилення.

Адаптери SIMPER Radio Adaptors

Що робити, якщо вас зацікавили секторні антени Symmetrical Horn SH-TP, але ви не бажаєте використовувати точки доступу Simper 5M-N.HIPO/5M-AC? RF-elements завжди відрізнявся продуманістю, The Simper – не виняток. В рамках лінійки було представлено також 3 адаптери для підключення пристроїв сторонніх виробників до антен з роз'ємом TwisPort.

Щасливими власниками цих роз'ємів стали Ubiquiti ROCKET 5ac, ROCKET M5 та ePMP 1000 від Cambium Networks.

На закінчення

Словацькими інженерами з RF-elements було проведено колосальний обсяг розрахунків, у результаті було представлено революційний продукт, який поєднує у собі симбіоз простих, й те водночас, високопродуктивних рішень.

У SIMPER закладено ідею Simplicity and Performance – «простота та продуктивність». Представлені пристрої легкі в установці та налаштуванні завдяки комбінації простих рішень і одночасно це величезна вкладена праця, адже кожна деталь продумана і прорахована до часток міліметра.

Враховуючи озвучену цінову політику, за своїх характеристик, продуктова лінійка SIMPER здатна скласти гідну конкуренцію серйознішим і найдорожчим рішенням. Особливий інтерес SIMPER викликає у провайдерів початкового та середнього рівня, адже за відносно невисокої ціни ці пристрої задовольняють високі запити та забезпечують професійний рівень вашої мережі.
