Огляд лінійки секторних антен операторського рівня - CARRIER CLASS SECTOR від RF elements

Дуже часто для побудови базових станцій, що одночасно обслуговують велику кількість клієнтів (PtMP), оператори вдаються до використання спеціальних секторних антен. Деякі з них мають відмінні характеристики, а не які не мають нічим, крім високої ціни. Не всі секторні антени однаково хороші в реальній експлуатації. Про добрі антени ми й поговоримо сьогодні.

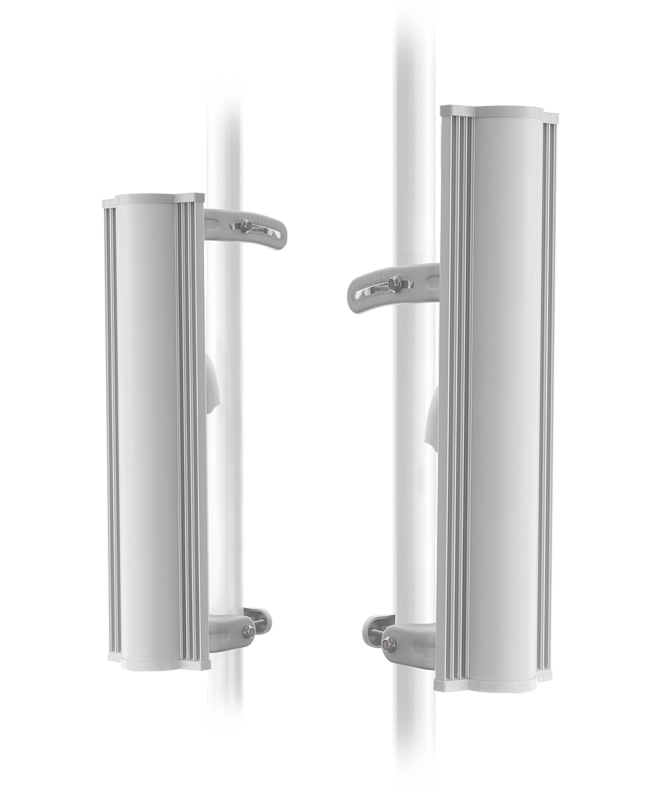

Лінійка секторних антен CARRIER CLASS SECTOR від RF elements призначена для побудови високопродуктивних мереж операторського рівня. Завдяки чудовій діаграмі спрямованості, а також хорошій фронтальній ізоляції, ці антени можуть ефективно застосовуватися при побудові масштабованих кластерних базових станцій, коли по сусідству працює кілька потужних приймально-передаючих пристроїв.

SECTOR CARRIER CLASS сумісні з RF elements StationBox S і RockShield, але можуть також ефективно прийняти спільно з бездротовим обладнанням Cambium Networks , Mikrotik та Ubiquiti . Трохи нижче ви знайдете повний список сумісного обладнання. Але перед тим, як розглядати модельний ряд антен слід поговорити про переваги.

Збалансований MIMO

На відміну від більшості конкурентів, всі антени сімейства SCC від RF elements збалансовані таким чином, що при роботі в MIMO-режимі сигнал з вертикальною (V) та горизонтальною (H) поляризацією мають максимально однакову діаграму спрямованості та частотні характеристики. Така оптимізація дозволяє досягти однакового рівня сигналу як у вертикальній, так і в горизонтальній площині, що дуже важливо для рішень операторського рівня.

Легкість та компактність

Завдяки застосуванню алюмінію вдалося істотно знизити вагу всієї конструкції, в порівнянні з аналогами, що особливо важливо при монтажі антен на високі щогли. Як результат – спрощення процесу та зниження витрат при встановленні обладнання. До того ж алюмінієвий корпус та елементи кріплення з нержавіючої сталі набагато стійкіші до атмосферного впливу, ніж звичайна сталь, навіть якщо вона має антикорозійне покриття.

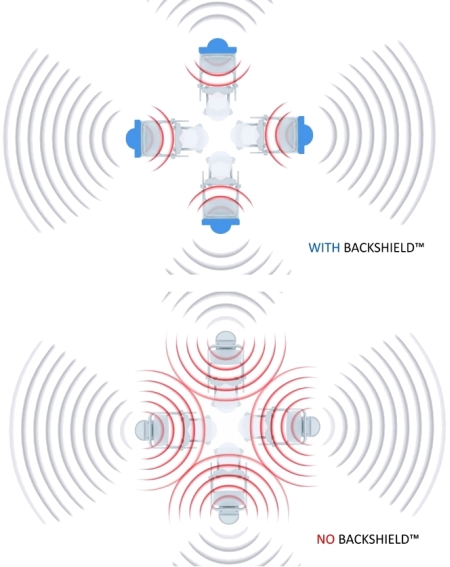

Технологія BACKSHIELD

Усі секторні антени SECTOR CARRIER CLASS оснащені спеціальним екраном, який інтегрований з випромінюючою частиною антени. Екран не тільки перешкоджає випромінюванню у зворотному напрямку, але й спрямовує сигнал у зворотний бік, таким чином знижується необхідний рівень потужності передавача. До того ж без такого екрану складно уявити нормальну роботу базової станції, коли поряд працює кілька приймально-передаючих пристроїв, адже екран не тільки захищає інші пристрої від випромінювання, але й перешкоджає надходженню сигналу на антену з тильного боку, знижуючи тим самим загальний рівень шуму. та покращуючи співвідношення Сигнал/Шум (SNR).

Економічність

Антени SECTOR CARRIER CLASS від RF elements мають дуже привабливу ціну. До того ж, ці антени не потребують додаткових екранів, а це значні витрати. Низька вага та малі розміри заощадять ваші гроші при транспортуванні обладнання та його встановленні.

Модельний ряд, сумісність

Лінійка SEC-CC налічує 5 моделей, які можна поділити на дві групи: антени MIMO 2x2 та антени 3x3.

Антена SEC-CC-5-17

SEC-CC-5-17 – секторна антена SECTOR CARRIER CLASS, що працює в середньому діапазоні 5 ГГц (5450 - 5850 МГц) з коефіцієнтом посилення 17 дБі та підтримкою MIMO 2x2 (горизонтальна + вертикальна поляризація, H+V). Антена має компактні розміри - висота трохи більше 60 см, вага 3,7 кг. Виконана у всепогодному корпусі зі ступенем захисту IP55. Для підключення антени використовуються 2 гнучкі пігтейли RP-SMA.

Сумісність SEC-CC-5-17/SEC-CC-5-20:

Антена SEC-CC-5-20

SEC-CC-5-20 є модифікацією антени SEC-CC-5-17 з підвищеним коефіцієнтом посилення – 20 дБі. Всі інші характеристики SEC-CC-5-20 такі самі, як у SEC-CC-5-17, за винятком хіба що ваги і розмірів. Вага пристрою зросла до 3,9 кг, у висоті антена додала трохи більше 18 см.

Антена SEC-CC-2-14

SEC-CC-2-14 є єдиною моделлю SECTOR CARRIER CLASS, яка працює у діапазоні 2.4 ГГц (2400 – 2485 МГц). Як випливає з назви, антена має коефіцієнт посилення 14 дБі. Підтримується технологія MIMO 2x2. Висота пристрою трохи більше 60 см, як у SEC-CC-5-17, а ось вага пристрою становить 3,9 кг, як у SEC-CC-5-20.

Сумісність SEC-CC-2-14:

Антени SEC-CC-5-16-HHV та SEC-CC-5-16-VVH

SEC-CC-5-16-HHV та SEC-CC-5-16-VVH – спеціальні версії SECTOR CARRIER CLASS з підтримкою потрійної поляризації та відповідно технології MIMO у конфігурації 3x3. У назві моделі міститься тип поляризації – HHV чи VVH. HHV – дві антени з горизонтальною поляризацією та одна з вертикальною, VVH – дві антени з вертикальною поляризацією та одна з горизонтальною.

В іншому ж обидві антени ідентичні і працюють у середньому частотному діапазоні 5 ГГц (5450 – 5850 ГГц). Висота секторної антени становить трохи більше 78 см, а вага не перевищує 3.9 кг.

Сумісність SEC-CC-5-16-HHV/VVH:

На закінчення

Можна абсолютно впевнено сказати, що лінійка CARRIER CLASS SECTOR від RF elements вдалася. Хоча в ній всього 1 модель з підтримкою 2.4 ГГц – це не має жодного значення, адже для обладнання такого рівня першочергове значення має якість та стабільність зв'язку, а найбільшої якості та стабільності на практиці можна досягти в середній смузі частот діапазону 5 ГГц.

Висока сумісність із мережевим обладнанням провідних виробників істотно розширює сферу застосування цих антен. Відмінна ергономіка, висока якість, зручність у встановленні та експлуатації, оптимальна ціна – ось що приваблює операторів по всьому світу використовувати секторні антени CARRIER CLASS SECTOR.
