Огляд UniFi Switch US-8 та US-8-60W: доступні рішення в лінійці керованих комутаторів

Донедавна Ubiquiti випускали комутатори UniFi тільки для комерційного сектора, бізнесу було запропоновано всього два варіанти - 24 або 48 портів. Все це призвело до того, що навіть бізнес був змушений місцями застосовувати PoE-інжектори, або компонувати точки доступу UniFi з комутаторами інших сімейств і брендів.

Спочатку модельний ряд комутаторів UniFi був поділений на 2 великі групи. Перша група – звичайні комутатори без підтримки PoE, зокрема це модель US-24 та US-48 .

Друга група - комутатори з підтримкою PoE, це моделі US-24-250W , US-24-500W , US-48-500W та US-48-750W . Як нескладно здогадатися, головна відмінність перерахованих моделей у максимально допустимому загальному навантаженні живлення PoE.

Будь-яка з цих моделей має вартість у кілька сотень доларів, навіть для великого бізнесу купівля 24-портової базової моделі може бути невиправданою, якщо до нього підключено лише кілька пристроїв. З цієї причини в ряді випадків користувачі змушені були застосовувати інше обладнання. Використовуючи сторонні комутатори, користувач втрачає одну з переваг екосистеми UniFi – централізований контроль та моніторинг.

На щастя, інженери швидко доповнили модельний ряд комутаторів UniFi Switch новими моделями. Спочатку були анонсовані моделі US-16-150W і US-8-150W , два нових комутатора з PoE на 8 та 16 портів відповідно.

Трохи пізніше компанія випустила ще дві компактні моделі - US-8 та US-8-60W . Обидві моделі мають обмежені можливості PoE і позбавлені слота SFP, що позитивно позначилося на кінцевій вартості пристроїв, зробивши їх найдоступнішими комутаторами в сімействі UniFi Switch.

Власне про UniFi US-8 та US-8-60W ми сьогодні й поговоримо.

US-8 та US-8-60W: у чому відмінність?

Зовні US-8 і US-8-60W практично не відрізняються - у них однакові розміри, той самий корпус, розташування інтерфейсів і т.д. Розрізнити пристрої можна за маркуванням інтерфейсів і за кількістю індикаторів.

Щодо функціональних можливостей - відмінності куди суттєвіші.

UniFi US-8 – базова модель у лінійці гігабітних керованих комутаторів UniFi Switch. US-8 має всього один інтерфейс з підтримкою PoE Out (останній порт), причому працює він в режимі PoE Passthrough, так званому «прохідному» PoE.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-1-min.png" height="375" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-1-min.png">

Сам US-8 можна запитати двома способами. Перший спосіб – подати живлення за допомогою комплектного адаптера на 48В 0.5А, у цьому випадку на виході PoE Out ви отримаєте Passive PoE з напругою, що відповідає вхідному.

Другий спосіб – використання технології PoE In, тобто. віддалений запит комутатора по першому порту від віддаленого комутатора з PoE або за допомогою інжектора. Порт PoE In підтримує 2 режими:

· PoE Mode 1: 802.3af/at (розпинання +1, 2; -3, 6);

· PoE Mode 2: 48V (2-парна розпинування +4, 5; -7, 8);

Тут важливо запам'ятати важливий аспект. У режимі PoE In 802.3af живлення через PoE Out буде неможливо. У режимі PoE In 802.3at на виході стане доступним використання POE+ 802.3af.

Незалежно від режиму роботи, максимальна потужність PoE Out складає 12 Вт, чого вистачить для більшості пристроїв Ubiquiti. Самі ж інженери пропонують використовувати вихід живлення для підключення UniFi Cloud Key з встановленим програмним забезпеченням UniFi Controller.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-2-min.png" height="724" mce_style="vertical-align: bottom;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-2-min.png">

US-8 підійде як для мінімальної екосистеми UniFi, так і для підключення одиничних периферійних точок доступу.

UniFi US-8-60W - гігабітний керований комутатор вищого рівня, що надає можливість підключення до 4 пристроїв за технологією PoE. Загалом, це щось середнє між базовою моделлю US-8 і повнофункціональною US-8-150W як у плані можливостей, так і в плані вартості.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-3-min.png" height="383" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-3-min.png">

На відміну від US-8 модель US-8-60W неможливо запитати віддалено, т.к. для цього потрібно подати на вхід велику потужність. Натомість, в базовий комплект поставки входить адаптер на 48В 1.25А, що дозволяє видавати до 15.4 Вт на порт.

Старша модель надає більше можливостей порівняно зі своїм молодшим братом. Чотири порти з PoE можна використовувати для подачі живлення відразу на 4 пристрої. Це можуть бути точки доступу UniFi, камери UniFi Video, а також контролер Cloud Key.

US-8-60W стане чудовим варіантом для невеликого будинку, великої квартири, апартаментів або сегментації мережі, адже кожен комутатор здатний запитати відразу кілька точок доступу.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-4-min.png" height="691" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-4-min.png">

Обидва комутатори доступні як у звичайних роздрібних упаковках, так і комплектах по 5 шт. Зверніть увагу! У великому комплекті US-8 на 5 шт. блоки живлення не постачаються.

Комплект поставки, зовнішній вигляд

Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-11-min.JPG">

Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-7-min.JPG">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-8-min.JPG" height="525" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-8-min.JPG">

Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-10-min.JPG">

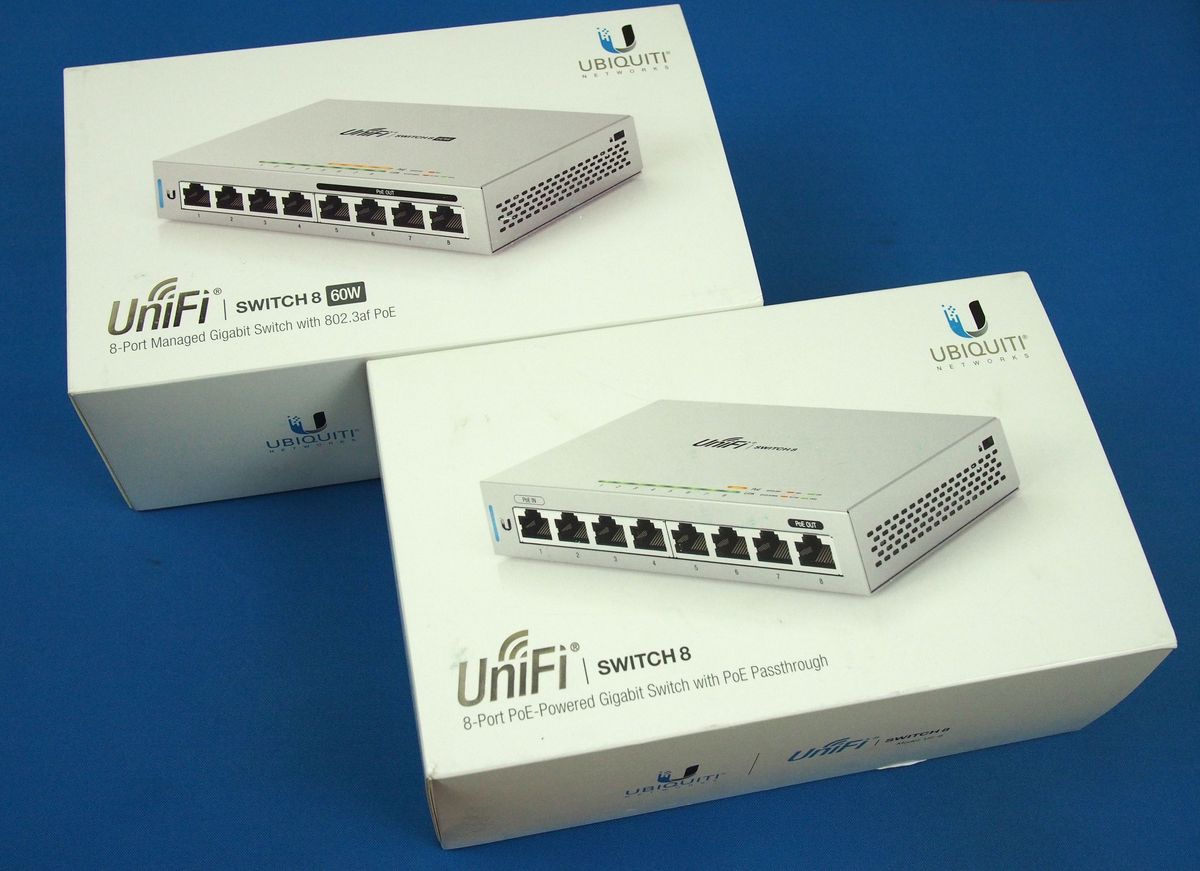

Обидва пристрої поставляються в ідентичних коробках із «суперобкладинкою». Щоправда, цього разу дизайнери вирішили заглушити один бік обкладинки, більше внутрішня коробка не вивалюватиме з обкладинки.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-12-min.JPG" height="525" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-12-min.JPG">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-14-min.JPG" height="490" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-14-min.JPG">

Всередині обох коробок на нас чекають самі комутатори, Quick Installation Guide англійською, кабель живлення, адаптер та пара кріплень для настінної установки.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-15-min.JPG" height="525" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-15-min.JPG">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-16-min.JPG" height="525" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-16-min.JPG">

У комплекті з US-8 постачається адаптер живлення на 48В 0.5А (24 Вт).

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-17-min.JPG" height="525" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-17-min.JPG">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-18-min.JPG" height="525" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-18-min.JPG">

У комплекті зі старшим US-8-60W йде потужніший БП на 48В 1.25А (60 Вт). На жаль, ні перший, ні другий блок не передбачають планки кріплення, як наприклад це зроблено в інжекторах GP-A240-050 (24В 0.5А).

Обидва пристрої виготовлені із листової сталі марки SGCC. Метод гарячого цинкування забезпечує надійний захист сталі від корозії, продовжує термін служби та товарний вигляд виробу на довгі роки. До речі, обидва комутатори, незважаючи на свої невеликі розміри, мають вагу 0.43 кг. Береш у руки та відчуваєш, що в руках якісний виріб.

Мережеві інтерфейси винесені на передню панель у вигляді двох суміщених блоків по 4 порти. Застосовуються екрановані порти, причому на задній панелі є гвинтовий контакт для підключення заземлюючого контуру.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-19-min.JPG" height="525" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-19-min.JPG">

Поруч із мережними інтерфейсами є багатофункціональний індикатор статусу, який застосовується у всіх пристроях UniFi.

LED індикатори інтерфейсів винесені на верхню панель, що дуже зручно, незалежно від варіанта установки. Діоди поділені на 2 ряди. Верхній ряд – статус PoE на конкретному порту. Нижній ряд - статус та швидкість конкретного порту.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-20-min.JPG" height="525" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-20-min.JPG">

Усі індикатори двокольорові. У випадку з PoE у моделі US-8 помаранчевий колір вказує на напругу 48В, зелений - 24В. Для моделі US-8-60W індикаторів PoE чотири, але вони мають лише один режим індикації.

Із мережними індикаторами все стандартно: помаранчевий – 10/100 Мбіт; зелений – 1 Гбіт. Подвійна індикація - турбота про адміністраторів, адже по одному лише індикатору можна відразу визначити пошкоджений або погано обжатий кабель, на якому встановлюється 100 Мбіт, замість гігабітного з'єднання.

Усі інтерфейси обох комутаторах промарковані. У US-8 перший інтерфейс підтримує PoE In, останній порт – PoE Out.

US-8-60W останні 4 інтерфейси підтримують PoE Out.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-21-min.JPG" height="349" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-21-min.JPG">

На одній із бічних граней поруч із контуром заземлення є гніздо Keystone lock для встановлення «антикражі», може стати в нагоді, наприклад, в офісі з доступом третіх осіб.

Обидві бічні грані мають перфорацію, дивлячись на яку можна оцінити товщину металу, що застосовується.

Апаратна платформа UniFi Switch 8

Компанія Ubiquiti, на відміну від Mikrotik, не вказує для своїх пристроїв моделі чіпів і процесорів, що застосовуються, вказуючи лише загальні параметри. Наприклад, для UniFi Switch 8 та POE-60W вказаний процесор ARM Cortex-A9 з тактовою частотою 400 МГц.

Об'єм постійної пам'яті для зберігання програмного забезпечення складає 32 Мбайт, а ось оперативної пам'яті цілих 256 Мбайт DDR3! Для порівняння, такий самий обсяг застосовується у маршрутизаторі Mikrotik hEX.

І тут постає закономірне питання, навіщо комутатору (!) такий обсяг пам'яті? Справа в тому, що екосистема UniFi хоч і працює під управлінням програмного контролера, але в той же час для розвантаження центрального вузла, багато функцій покладаються на периферійні пристрої.

Для US-8 і US-8-60W заявлена пропускна здатність, що не блокується, на рівні 8 Гбіт, а також швидкість обробки пакетів до 11.9 Mpps. При цьому комутатор збирає статистику портів, підключених пристроїв і т.д.

Настав час заглянути, що всередині цих комутаторів. Майже 40% внутрішнього простору виділено під масивний алюмінієвий радіатор, що охолоджує процесор.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-22-min.JPG" height="525" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-22-min.JPG">

За Flash-пам'ять відповідає мікросхема MXIC MX25L25635FMI-10G на 256 Мбіт (32 МБ). У US-8 вона розпаяна на верхній стороні текстоліту, US-8-60W - на зворотній.

Самі плати помітно відрізняються і компонуванням та набором логіки на PCB. Наприклад, у US-8 на вході застосовуються окремі трансформатори перший і останній порти, тобто. на PoE In та PoE Out. На 6-ти інтерфейсах, що залишилися, застосовується 3 двопортові трансформатори.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-23-min.JPG" height="525" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-23-min.JPG">

Для порівняння, US-8-60W використовується 4 однакові двопортові трансформатори. Зрозуміло, підсистема живлення також кардинально різняться.

US-8 застосовується відносно проста логіка, через яку PoE Out працює в режимі Passthrough. У той же час, US-8-60W застосовується окремий 4-портовий високоінтегрований контролер Broadcom BCM59111.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-26-min.JPG" height="451" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-26-min.JPG">

LED-індикатори знаходяться на окремій платі, яка з'єднана із головною платою за допомогою шлейфу.

Багатьох, мабуть, цікавить, що знаходиться під радіатором? Під радіатором захований чип BCM53342 (BCM53342A0KFSBLG) виробництва Broadcom.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-25-min.JPG" height="525" mce_style="vertical-align: middle;" title=" та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-25-min.JPG">

Чіпи BCM5334x належать до сімейства SoC-свічів StrataConnect, що поєднують процесор ARM Cortex-A9 та апаратний комутатор Layer 2+Layer 3 з пакетним буфером на 1.5 МБ.

BCM53342 – спеціалізоване рішення для пристроїв SMB з хмарним керуванням (cloud-based network management).

Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section1_picture-24-min.JPG">

На звороті друкованої плати, під процесором знаходиться термопідкладка, для забезпечення додаткового відведення тепла на корпус пристрою.

В цілому, якість складання не викликає жодних зауважень.

Хмарне керування

Як ви знаєте, всі пристрої UniFi управляються за допомогою центрального контролера, запущеного на Cloud Key або будь-якій іншій сумісній платформі.

Перед встановленням UniFi Controller обов'язково перевірте наявність встановленої JAVA. Якщо платформу Java не встановлено, завантажте та встановіть її з сайту java.com.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-2-min.png" height="592" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-2-min.png">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-3-min.png" height="392" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-3-min.png">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-4-min.png" height="392" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-4-min.png">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-5-min.png" height="392" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-5-min.png">

Після встановлення Java-платформи можна приступати до встановлення самого контролера. Сам контролер можна завантажити у розділі завантажень на офіційному сайті ubnt.com

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-6-min.png" height="514" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-6-min.png">

На момент написання актуальна версія 5.3.11.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-7-min.png" height="399" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-7-min.png">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-8-min.png" height="399" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-8-min.png">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-9-min.png" height="399" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-9-min.png">

Якщо в системі використовується брандмауер, обов'язково дозвольте контролеру доступ до мережі.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-10-min.png" height="387" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-10-min.png">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-11-min.png" height="284" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-11-min.png">

Відразу після запуску контролера можна приступати до початкового настроювання, яке виконується у браузері.

За промовчанням використовується захищене з'єднання http і localhost з портом 8443.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-12-min.png" height="589" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-12-min.png">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-14-min.png" height="494" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-14-min.png">

При першому запуску потрібно додати сертифікат безпеки у виключення браузера.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-15-min.png" height="460" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-15-min.png">

На першому етапі необхідно вказати країну та часовий пояс. Правильну вказівку країни необхідно для того, щоб контролер встановив граничні значення потужності EIRP, дозволеної в конкретній країні.

Також на цьому етапі можна відновити конфігурацію з бекапу.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-16-min.png" height="460" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-16-min.png">

На другому етапі система відсканує мережу та запропонує додати до неї знайдені пристрої UniFi. При необхідності мережу можна пересканувати, або взагалі пропустити додавання пристроїв.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-17-min.png" height="460" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-17-min.png">

Третій етап дозволяє налаштувати бездротову мережу. Оскільки ми тестуємо лише комутатори, крок пропускаємо. При необхідності мережу можна буде додати пізніше.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-18-min.png" height="460" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-18-min.png">

У наступному вікні необхідно придумати логін, вказати E-Mail адміністратора та пароль до панелі керування.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-19-min.png" height="460" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-19-min.png">

Далі можна налаштувати хмарний доступ. Ми ж цей крок пропускаємо.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-20-min.png" height="460" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-20-min.png">

На завершальному етапі потрібно перевірити конфігурацію. Оскільки ми не створювали бездротову мережу та не підключали хмарний доступ, перелік параметрів у нас невеликий.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-21-min.png" height="570" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-21-min.png">

Власне, на цьому процес установки контролера завершено, можна приступати до налаштувань самого контролера.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-22-min.png" height="564" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-22-min.png">

На початковій сторінці список доступних функцій обмежений. Для повноцінної роботи потрібен шлюз UniFi Security Gateway (опції з позначкою USG) та точки UniFi AP.

Функція DPI (аналіз трафіку/пакетів) також буде доступна лише за наявності фірмового шлюзу.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-23-min.png" height="285" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-23-min.png">

Натиснувши на LAN в панелі Dashboard або меню Devices з лівого боку, ми відразу потрапимо в меню списку пристроїв.

У нашому випадку підключені US-8 та US-8-60W . Як бачите, для кожного пристрою відображається IP, MAC та назва. Для другого комутатора відображається "Connected (100 FDX)", це говорить про те, що комутатор має Uplink на 100 Мбіт.

Система сама визначає структуру мережі, у разі комутатор підключений до маршрутизатору Mikrotik RB951Ui-2HnD з портами на 100 Мбіт.

Рекомендуємо відразу після додавання пристрою в меню налаштувань задати Alias, тобто. Відображене ім'я. В іншому випадку, як ім'я пристрою буде відображатися його МАС, що не дуже зручно.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-24-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-24-min.png">

Тут можна перезавантажити пристрій або виконати автоматичне оновлення ПЗ.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-25-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-25-min.png">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-26-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-26-min.png">

Процес оновлення програмного забезпечення займає деякий час, наберіться терпіння і не вимикайте живлення.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-28-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-28-min.png">

При натисканні на пристрій у правій частині з'явиться вкладка з короткою статистикою та меню налаштувань.

Система дуже продумана та зручна в роботі. По одному індикатору можна визначити швидкість порту, його статус та функцію PoE.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-29-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-29-min.png">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-30-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-30-min.png">

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-31-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-31-min.png">

У разі потреби у вкладці Ports можна конфігурувати порти. Доступні функції дзеркалювання, агрегації, ізоляції, а також розширені налаштування захисту від мережевих штормів.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-32-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-32-min.png">

У вкладці Configuration знаходиться керування мережею та VLAN.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-33-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-33-min.png">

Тут же у розділі сервісів заховані налаштування RSTP та STP, які дозволяють комутатору формувати карту мережі та визначати Uplink/Downlind.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-34-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-34-min.png">

Для US-8-60W меню аналогічне. До речі, зверніть увагу використання пам'яті - 38%, тобто. у конфігурації за замовчуванням, комутатор вже використовує майже 100 МБ оперативної пам'яті.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-35-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-35-min.png">

Підрозділи Downlink та Uplink стануть у нагоді у великих мережах, т.к. в панелі управління можна відразу побачити до якого порту підключені інші комутатори, а також дізнатися про тип підключення.

У великих мережах ця функція дуже полегшить життя адміністраторам.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-36-min.png" height="456" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-36-min.png">

При активації функції PoE, в панелі керування можна побачити споживану потужність пристрою, наприклад US-8 споживає в середньому 5.5 Вт.

Комутатори UniFi настільки гнучкі, що за потреби на них можна навіть зовнішню індикацію відключати.

Другий розділ, який доступний UniFi Controller при використанні комутаторів - Clients.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-38-min.png" height="564" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-38-min.png">

Комутатори здатні проводити аналіз всіх пакетів, що проходять, причому вказується конкретний пристрій, на якому підключений той чи інший клієнт. Знову ж таки, для зручності необхідно вказувати аліаси, інакше по МАС вам буде складно орієнтуватися.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-39-min.png" height="564" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-39-min.png">

По кожному знайденому клієнту є детальна інформація. Сподіватимемося, Ubiquiti допрацюють цю функцію, оскільки довжина поля Device Type дуже обмежена, що призводить до обрізання слів.

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-41.png" height="447" mce_style="vertical-align: middle;" title="Огляд та тест комутаторів UniFi Switch US-8. Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-41.png">

У системі також є розділ Insights, який дуже нагадує Clients. Insights – інструмент мережного моніторингу, який дозволить виявити несанкціоновані підключення до локальної мережі. Наприклад, система виявила всіх бездротових клієнтів, підключених до RB951, хоча вони навіть не зверталися до ресурсів, що знаходяться за комутаторами UniFi.

При підключенні точок доступу UniFi AP ви зможете сортувати клієнтів за типом підключення (кабель/WiFi)

Лінійка керованих комутаторів від Ubiquiti" src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-40-min.png" height="447" mce_style="vertical-align: middle;" title="Огляд та тестування комутаторів UniFi Switch US-8 Лінійка керованих комутаторів від Ubiquiti" mce_src="http://lanmarket.ua/upload-files/us8_obzor/unifi_switch_review_section2_picture-40-min.png">

Останній із доступних розділів – статистика. Без USG та його DPI графіки трохи нудні, проте доступна статистика по всіх портах у вигляді дуже зручних графіків.

На закінчення

Інженери, програмісти та дизайнери Ubiquiti провели величезну роботу над 8-портовими комутаторами UniFi. Нові комутатори US-8 та US-8-60W відрізняються високою якістю складання та багатими можливостями.

Завдяки доступній ціні обидва пристрої, безумовно, знайдуть своє застосування не тільки в корпоративних мережах, але і в домашніх мережах з точками доступу UniFi.

Недоліком US-8 і US-8-60W можна назвати лише їхнє обмежене застосування поза екосистемою UniFi. Все ж таки, пристрої розроблялися саме для інтеграції з контролером та іншими пристроями UniFi, тому найбільших переваг ви досягнете саме за такого сценарію використання.

US-8 підійде як для мінімальної екосистеми UniFi, так і для великої мережі з метою підключення одиничних периферійних точок доступу.

Старша модель US-8-60W стане чудовим варіантом для невеликого будинку, великої квартири, апартаментів або сегментації всередині корпоративної мережі, адже кожен такий комутатор здатний запитати відразу кілька точок доступу.
