Комутатори 25/40/100G від Mikrotik та Ubiquiti

Чи давно ви оцінювали поточний стан своєї IT-інфраструктури? Знаєте, у що Вам обходяться всілякі ліцензії та підтримка? Чи відома Вам сумарна пропускна спроможність Вашої мережі? Скільки Ви віддали за неї і чому в результаті вийшов кожен гігабіт? 5? 6? 10 доларів? У цій статті ми пропонуємо Вам ознайомитися з новим залізом на ринку зі значно меншою питомою ціною за Gbps.

Застосування комутаторів 25/40/100G та особливості їх використання

Ви, звичайно, знаєте, що таке комутатор, він же свіч (від англ. Switch). Знайомі Ви з ієрархічною трирівневою моделлю мережі (рисунок 1).

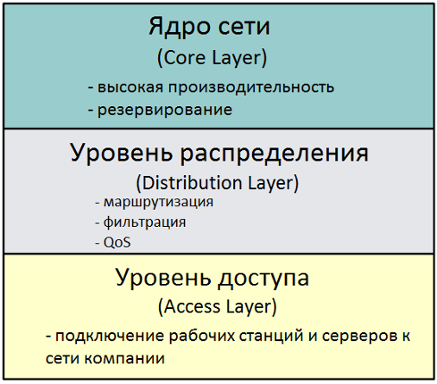

Рисунок 1 – Ієрархічна трирівнева модель мережі, запропонована компанією Cisco

Так ось, комутатори 25/40/100G можна використовувати на будь-якому з цих рівнів. При цьому орієнтуватися варто на кількість і конфігурацію портів, набір протоколів і стандартів, що підтримуються, власні вимоги і, звичайно, на вартість всієї інфраструктури і, конкретно, частку в ній комутаторів.

Взяти, наприклад, Mikrotik CRS326-24S+2Q+RM . Двадцять чотири 10-гігабітні оптичні порти, робота на третьому рівні моделі OSI. Такому апарату аби тільки відповідати, що за розподіл. Можна засунути його і в ядро мережі і використовувати у зв'язці з CCR2004-1G-12S+2XS, якщо йдеться про малий або середній бізнес, проте для великих підприємств, ЦОД та корпорацій з філіями в різних країнах світу, мабуть, знадобиться залізниця більш потужна. А ось для рівня доступу портів обмаль. Та й конфігурація невідповідна (жоден вход 1 GbE, щоб, скажімо, робочу станцію підключити, немає підтримки PoE). Крім того, за протоколи 3-го рівня виходить переплата.

Однак цей мікротик, хоч і дуже хороший, але не є предметом цієї статті. Давайте краще звернемося до новинок.

Декілька слів про роутер CCR2004-1G-12S+2XS перед тим як піти далі. Раніше ми вже представляли його у цій статті. Так от, у Mikrotik це перший маршрутизатор з портами SFP28, яких під кришкою налічується два. Плюс 12 оптичних входів по 10 гігабіт.

На борту 4-ядерний ARM-процесор AL32400 з 64-розрядним набором команд та 4 гігабайти ОЗУ покоління DDR4. Живлення девайсу організовано за допомогою двох повноцінних блоків. У цьому максимальне споживання енергії становить 49 Вт. Замикає все фірмова вісь із рівнем ліцензії 6. Тож має бути цікаво. Ну, а тепер поїхали.

Комутатори 25- та 40G від Mikrotik та супутні товари

Нещодавно лінійка свічок латвійського бренду поповнилася двома моделями із серії Cloud Router Switch - CRS354-48G-4S+2Q+RM та його старшим братом з підтримкою PoE на всіх портах - CRS354-48P-4S+2Q+RM (рисунок 2).

Рисунок 2 - Зовнішній вигляд комутатора Mikrotik CRS354-48P-4S+2Q+RM

Пристрої орієнтовані застосування операторами і провайдерами зв'язку, соціальній та інших великих промислових мережах. Звичайно, це передбачає використання як мінімум 5-го рівня ліцензії RouterOS. При цьому дані мікротики дозволяють запуститися і з-під SwOS, що, до речі, краще, якщо можливості маршрутизатора Вам в даному сегменті не потрібні.

Наявність аж 48 гігабітних портів нібито свідчить про те, що комутатори рекомендовані для рівня доступу мережі. Розміщення у корпусі двох 40-гігабітних QSFP+ на додаток до чотирьох 10-гігабітних SFP+ при цьому може здатися дивним та необґрунтованим.

Однак тут варто згадати нещодавні проблеми деяких компаній-гігантів з нестачею власних, здавалося б, величезних мережевих ресурсів та їх нездатність надавати послуги в повному обсязі всім охочим, що було викликано спалахами COVID-19 по всьому світу і масовим переходом людей на віддалену роботу. тобто в онлайн. Так що додавання ультрашвидкісних портів не було зайвим і сказало на користь далекоглядності вендора, який передбачив необхідність збільшення пропускної спроможності. До речі, для вищевказаних моделей даний параметр становив 336 Гбіт/с (дуплексний режим) у разі пересилання пакетів по 512 та 1518 байт. Ось і виходить, що за вартості нехай навіть у 500 $ (для CRS354-48G-4S + 2Q + RM) ціна за Gbps навряд чи дотягує до півтора вічнозелених.

Незважаючи на всю схожість моделей у них є деякі відмінності. Так, екземпляр CRS354-48G-4S+2Q+RM обладнаний двома блоками живлення (рисунок 3), що дозволяє запитати пристрій від додаткового джерела та реалізувати резервування подачі енергії за схемою N+1. При цьому власне споживання мікротика становить якісь 60 Вт, які можна отримати навіть від мініатюрної сонячної панелі.

Малюнок 3 – Комутатор CRS354-48G-4S+2Q+RM. Вид ззаду

Як - забезпечити своє залізо енергією від СЕС, а у разі чого автоматично переключитися на резерв без участі персоналу?

Керує всім система на кристалі QCA9531 від Qualcomm, знайома за моделями Mikrotik hAP , mAP , hEX PoE lite і, власне, вже згаданого нами CRS326-24S+2Q+RM.

А тепер про аксесуари. Очевидно, що подібне передове залізо вимагає від вендора відповідного апаратного супроводу. Так і сталося. У каталозі Mikrotik присутні:

• оптичний модуль Q+85MP01D ; дозволяє організувати підключення більш ніж на 100 метрів по багатомодовій оптиці типу OM3 і на 150+ м по волокну OM4.

• патч-корд прямого підключення Q+DA0001 , за допомогою якого можна з'єднати комутатори, розташовані на одному рівні мережі та розміщені в одній телекомунікаційній шафі;

• розгалужувальний кабель Q+BC0003-S+ ; призначений для створення лінку між свічками різних рівнів ієрархії. Наприклад, для з'єднання двох вищестоящих CRS326-24S+2Q+RM з чотирма нижчестоящими CRS326-24G-2S+RM.

Комутатори Ubiquiti 25/40/100G та аксесуари до них

Власне, 100G-комутатор у компанії поки лише один, але й він уже викликав чимало суперечок у мережі. У той час як деякі хмуряться через апаратну надмірність, зокрема, наявність у свічі резервного джерела живлення, інші кричать про відсутність у девайса гарячої заміни блоків. Скептики ж взагалі крутять носом і пророкують Ubiquiti провал у провайдерському сегменті. Ми ж у LanMarket'і налаштовані оптимістично і відверто не розуміємо, чому на ринку повинні залишатися лише гравці-динозаври і чому варто ігнорувати залізо зі значно меншою підсумковою вартістю. Тут хотілося б натиснути на те, що добрий адміністратор прораховує різні варіанти, а справжній бізнесмен бореться за кожну копійку. Копійка - адже вона рубль береже.

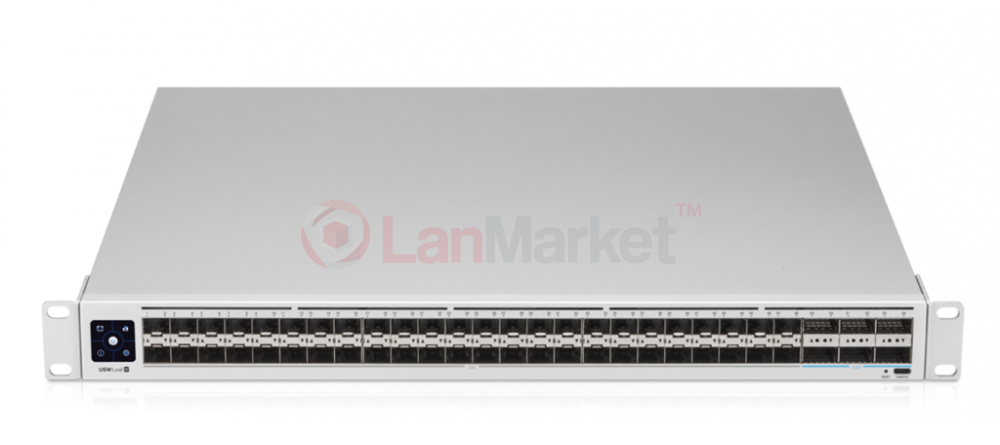

Але давайте докладніше про пристрій. Ім'я йому UniFi Switch Leaf (тобто «лист» у перекладі з англійської) і згодом воно супроводжуватиметься появою в лінійці виробника ще одного комутатора Spine (дослівно – хребта або, за аналогією, дерева). Виходячи з назви та кількості портів можна зробити висновок, що творці готують його для рівня доступу великих операторських мереж, хоча самі власники зможуть використовувати його на власний розсуд.

Дивно, але крім 48 роз'ємів SFP28, а також 6 QSFP28, інженери з Ubiquiti змогли розмістити в 1U-корпусі 1.3-дюймовий сенсорний дисплей, два блоки живлення (основний і резервний) і цілих шість вентиляторів охолодження (в тому числі 2 запасних), а на здачу ще й Bluetooth вшили. Останній дозволяє зробити налаштування свіча не тільки за допомогою ПК, але й через програму UniFi Network у смартфоні.

Основний заряд комутатора несе у собі 4-ядерний процесор Cortex-A57, який здатний взаємодіяти з чотирма тисячами VLAN`ів, вести таблицю MAC-адрес на 224 тисячі рядків та забезпечити максимально допустиму комутаційну ємність у 3.6 Тбіт/с у режимі повного дуплексу. На допомогу процесору "видана" оперативна пам'ять об'ємом 8 гігабайт. З мережі пристрій споживає 350 Вт при повному завантаженні інтерфейсів.

Для комутації UniFi Switch Leaf з іншими вузлами мережі наш магазин пропонує такі види патч-кордів:

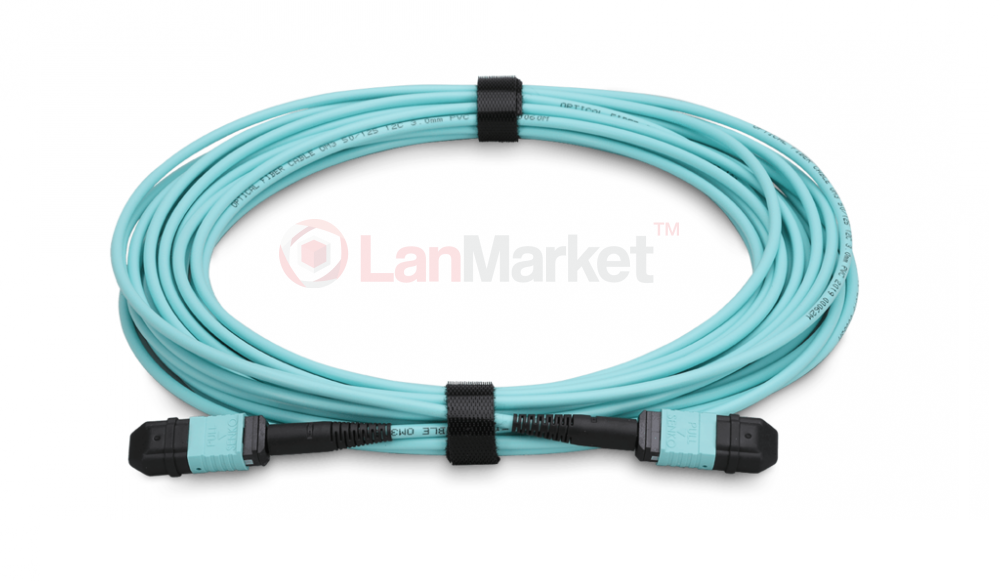

• OM3 MPO SR4 ; кабель застосовується як для 10 Gigabit Ethernet, так і для 40- та 100-гігабітної технології. Доступний у трьох варіантах – 10, 20 та 30 метрів.

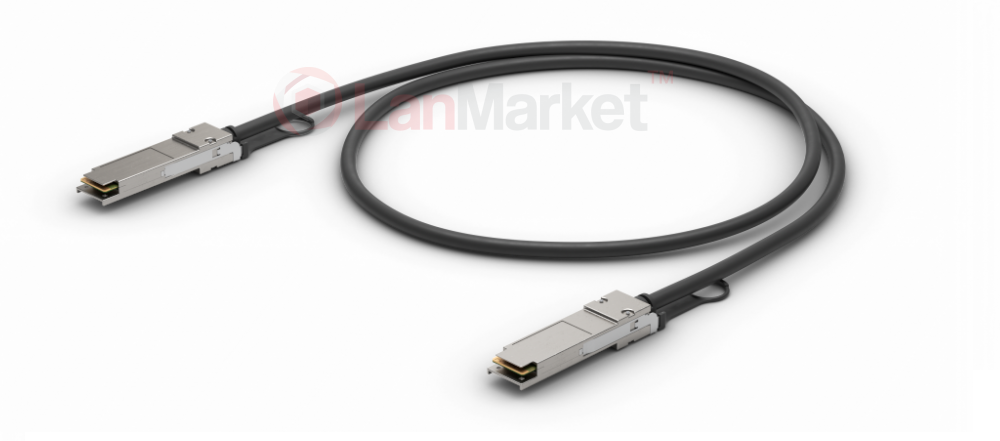

• UniFi Direct Attach Copper Cable на 100 Gbps ; фірмовий патч-корд для прямого з'єднання мережевих пристроїв із роз'ємами QSFP28. В наявності кабелі довжиною 1 та 3 м.

• UniFi Direct Attach Copper Cable на 25 Gbps ; те ж саме для пристроїв з інтерфейсами SFP28.

Крім готових проводів, вендор випускає і окремі модулі-трансівери:

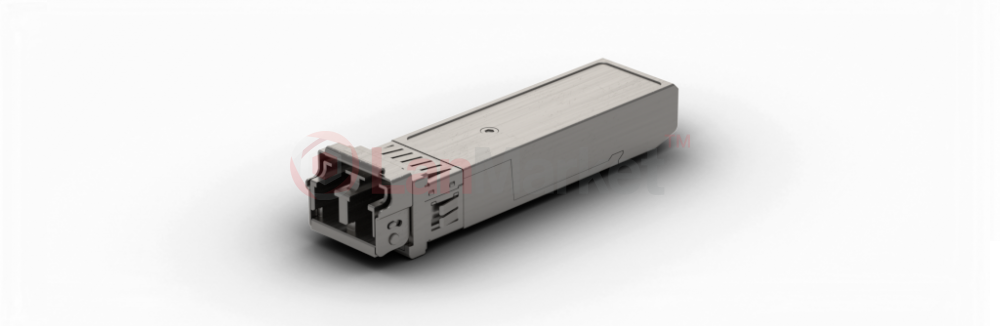

• SFP28-SR передачі даних на швидкостях до 25G;

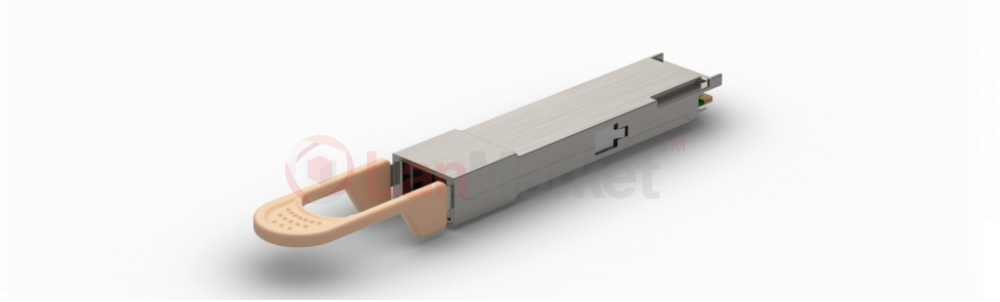

• OM3- та OM4-сумісні QSFP28-SR4 для роботи з 4-швидкістю (до 100 Гбіт/с).
