UFiber GPON - Аксесуари

У цій статті показано переваги використання обладнання UFiber GPON на прикладах певних топологій. Ви також дізнаєтеся, як почати реалізацію мереж UFiber, використовуючи великий набір обладнання Ubiquiti.

Аксесуари UFiber GPON

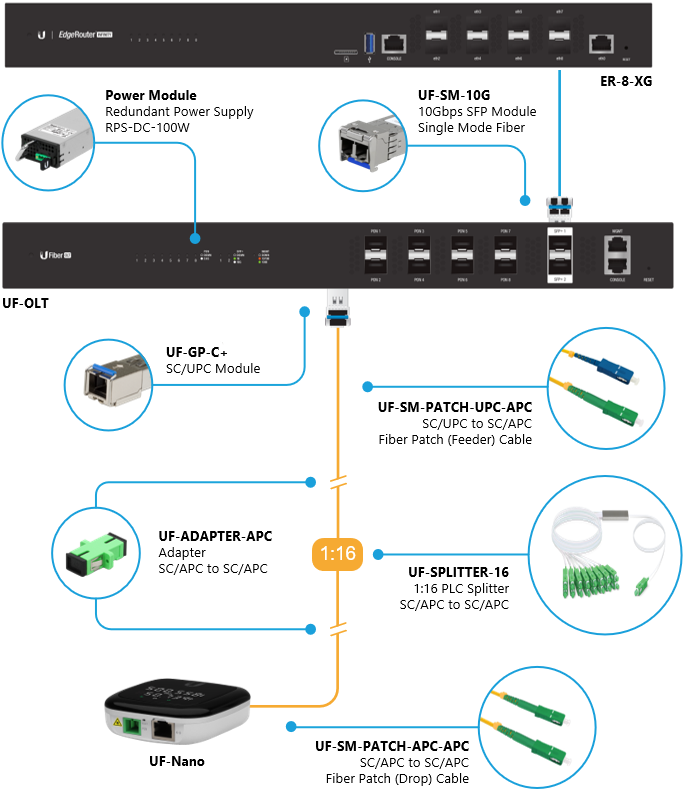

При побудові мережі з обладнанням UFiber необхідно використовувати аксесуари для успішного підключення OLT UFiber та ONU UFiber. Ubiquiti пропонує велику колекцію аксесуарів, яка дозволяє легко та швидко налаштувати мережу UFiber GPON. Перевага використання офіційних аксесуарів полягає в тому, що вони повністю сумісні та підтримуються у всіх продуктах UFiber.

Доступні такі аксесуари UFiber:

Аксесуар / Опис
UF-GP-C+ Оптоволоконний модуль C+ для UFiber OLT, SC/UPC, довжина хвилі на передачу 1490 nm, не прийом 1310 nm, 2.5/1.25 Gbps Модуль UF-GP-C+ має більш високу потужність передачі, ніж UF-GB-B+.
UF-GP-B+ SFP трансівер  B+ для  UFiber OLT, SC/UPC,  дальність до 20 km, довжина хвилі на передачу 1490 nm, не прийом 1310 nm, 2.5/1.25 Gbps
UF-Nano Абонентський PON термінал, 1xPON, Uplink 1.25Gbps, Downlink 2.5Gbps, 1x10/100/1000Mbps RJ45 port, PoE.
UF-LOCO Абонентський PON термінал, 1xGPON WAN, Uplink 1.2Gbps, Downlink 2.4Gbps, 1x10/100/1000Mbps RJ45 port, конектор SC/APC UF-LOCO може харчуватися від пасивного PoE 24 В або адаптера Micro-USB, що входить до комплекту.
UF-WIFI Абонентський PON термінал c WiFi, 4 x RJ45 10/100/1000, 802.11n WiFi, 2.4 Gbps Downstream та 1.2 Gbps Upstream, 1 х GPON WAN UF-WIFI може харчуватися від пасивного PoE 24 В або від адаптера живлення, що додається 24 В.
RPS-AC-100W Модуль живлення AC/DC, розроблений для використання з модульними відсіками живлення на UF-OLT.
RPS-DC-100W Модуль живлення DC/DC, розроблений для використання з модульними відсіками живлення на UF-OLT.
UF-SM-PATCH-UPC-APC Оптоволоконний з'єднувальний кабель SC/UPC - SC/APC (1,5 м) з male роз'ємами, які використовуються для підключення UFiber OLT до розгалужувача PLC.
UF-SM-PATCH-APC- APC Оптоволоконний з'єднувальний кабель SC/APC - SC/APC (1,5 м) з male роз'ємами, що використовується для підключення розгалужувача PLC до ONU UFiber.
UF-SPLITTER PLC спліттери, доступні в чотирьох різних варіантах: UF-SPLITTER-4 UF-SPLITTER-8  UF-SPLITTER-16 UF-SPLITTER-32
UF-ADAPTER-APC Адаптер SC/APC - SC/APC з female роз'ємами, що використовується для взаємного підключення male роз'ємів на патч-кордах та PLC спліттерах.
UF-SM-10G< /strong> Одномодовий оптоволоконний SFP + модуль 10 Гбіт/с з роз'ємом LC (2)
UF-SM-10G- S Одномодовий оптоволоконний SFP + модуль 10 Гбіт/с з роз'ємом LC(1).
UF-MM-10G< /strong> Багатомодовий оптоволоконний SFP + модуль 10 Гбіт/с з роз'ємом LC (2)
UF-RJ-45-10G SFP+ модуль, що дозволяє підключати мідні RJ45 Ethernet-з'єднання до існуючих портів SFP+
UDC-1< /a> / UDC-2 / UDC- 3 Кабель з прямим підключенням (DAC) 10 Гбіт/с довжиною 1м, 2м та 3м.
