UFiber GPON - Аксессуары

В этой статье демонстрируются преимущества использования оборудования UFiber GPON на примерах определенных топологий. Вы также узнаете, как начать реализацию сетей UFiber, используя обширный набор оборудования Ubiquiti.

Аксессуары UFiber GPON

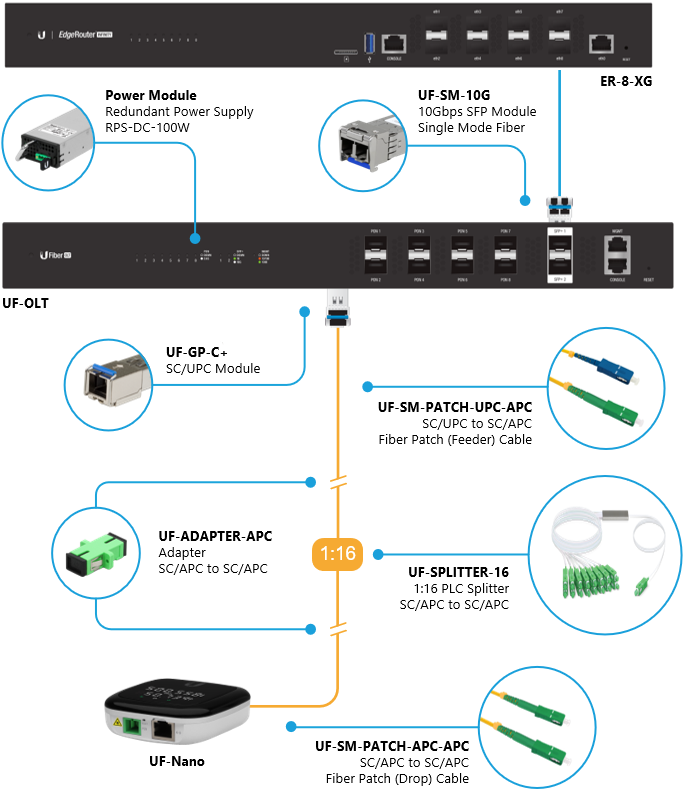

При построении сети с оборудованием UFiber необходимо использовать аксессуары для успешного подключения OLT UFiber и ONU UFiber. Ubiquiti предлагает обширную коллекцию аксессуаров, которая позволяет легко и быстро настроить сеть UFiber GPON. Преимущество использования официальных аксессуаров заключается в том, что они полностью совместимы и поддерживаются во всех продуктах UFiber.

Доступны следующие аксессуары UFiber:

Аксессуар / Описание
UF-GP-C+ Оптоволоконный модуль C+ для  UFiber OLT, SC/UPC, длина волны на передачу 1490 nm, не прием 1310 nm, 2.5/1.25 Gbps Модуль UF-GP-C + имеет более высокую мощность передачи, чем UF-GB-B +.
UF-GP-B+ SFP трансивер  B+ для  UFiber OLT, SC/UPC,  дальность до 20 km, длина волны на передачу 1490 nm, не прием 1310 nm, 2.5/1.25 Gbps
UF-Nano Абонентский PON терминал, 1xPON, Uplink 1.25Gbps, Downlink 2.5Gbps, 1x10/100/1000Mbps RJ45 port, PoE.
UF-LOCO Абонентский PON терминал, 1xGPON WAN, Uplink 1.2 Gbps, Downlink 2.4 Gbps, 1x10/100/1000Mbps RJ45 port, коннектор SC / APC UF-LOCO может питаться от пассивного PoE 24 В или входящего в комплект адаптера Micro-USB.
UF-WIFI Абонентский PON терминал c WiFi, 4 x RJ45 10/100/1000, 802.11n WiFi, 2.4 Gbps Downstream и 1.2 Gbps Upstream, 1 х GPON WAN UF-WIFI может питаться от пассивного PoE 24 В или от прилагаемого 24 В адаптера питания.
RPS-AC-100W Модуль питания AC/DC, разработанный для использования с модульными отсеками питания на UF-OLT.
RPS-DC-100W Модуль питания DC/DC, разработанный для использования с модульными отсеками питания на UF-OLT.
UF-SM-PATCH-UPC-APC Оптоволоконный соединительный кабель SC / UPC - SC / APC (1,5 м) с male разъемами, которые используются для подключения UFiber OLT к разветвителю PLC.
UF-SM-PATCH-APC-APC Оптоволоконный соединительный кабель SC / APC - SC / APC (1,5 м) с male разъемами, используемый для подключения разветвителя PLC к ONU UFiber.
UF-SPLITTER PLC сплиттера, доступны в четырех различных вариантах: UF-SPLITTER-4 UF-SPLITTER-8  UF-SPLITTER-16 UF-SPLITTER-32
UF-ADAPTER-APC Адаптер SC / APC - SC / APC с female разъемами, используемый для взаимного подключения male разъемов на патч-кордах и PLC сплиттерах.
UF-SM-10G Одномодовый оптоволоконный SFP + модуль 10 Гбит / с с разъемом LC (2)
UF-SM-10G-S Одномодовый оптоволоконный SFP + модуль 10 Гбит / с с разъемом LC (1).
UF-MM-10G Многомодовый оптоволоконный SFP + модуль 10 Гбит / с с разъемом LC (2)
UF-RJ-45-10G SFP+ модуль, позволяющий подключать медные RJ45 Ethernet-соединения к существующим портам SFP+
UDC-1 / UDC-2 / UDC-3 Кабель с прямым подключением (DAC) 10 Гбит / с длиной 1м, 2м и 3м.
