Типи оптоволоконних патч-кордів: вибір найкращого для вашої мережі

Оптоволоконні патч-корди широко поширені у світі телекомунікацій та передачі даних. У міру впровадження гігабітних оптичних мереж прагнення до збільшення ємності та швидкості ще більше сприяє використанню в мережах оптоволоконних патч-кордів. У зв'язку з цим є досить багато різних типів комутаційних кабелів. Було б корисно отримати деяке загальне уявлення про волоконний патч-корд.

Що таке оптоволоконний патч-корд?

Оптоволоконний комутаційний шнур, часто званий оптоволоконним комутаційним кабелем або патч-кордом, є відрізок оптоволоконного кабелю, кінець роз'ємами LС, SС, МТRJ, SТ і т.д. Д. Роз'єми дозволяють швидко підключати патч-корд до оптичного комутатора та іншого телекомунікаційного пристрою.

Вибір оптоволоконного патч-корду

На ринку зараз присутні оптоволоконні патч-корди різних типів, включаючи як шнури для зовнішнього застосування , так і для внутрішнього .

На основі різних специфікацій та стандартів звичайні оптоволоконні патч-корди можна розділити на категорії з точки зору типу оптоволоконного кабелю, кількості волокон, типу оболонки, роз'єму та полірування.

Тип волокна: одномодове (SМ) або багатомодове (MM)

Режим оптоволоконних з'єднувальних кабелів показує, як світлові промені проходять в оптоволокні – скільки мод випромінювання передається: одна чи більше. Відповідно розрізняють одномодовий та багатомодовий.

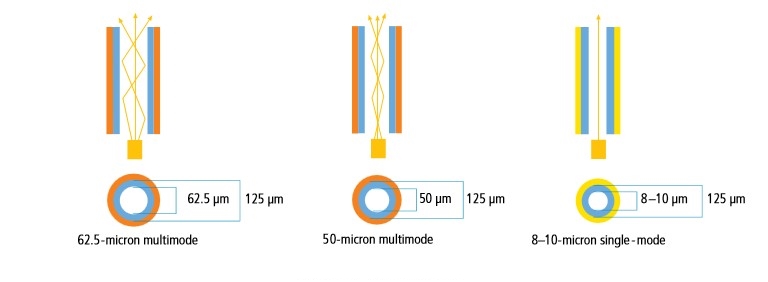

Одномодовий оптоволоконний патч-корд дозволяє лише одній моді світла проходити по своїй довжині з дуже тонким діаметром 8-10 мікрон, тому він може передавати сигнали на набагато більш високих швидкостях із меншим загасанням.

Одномодове волокно має два різновиди: OS1 і OS2, які розрізняються за конструкцією та застосуванням. Загалом, OS1 і OS2 застосовуються для передачі на далекі відстані, але OS2 більше підходить для цього, пропонуючи кращу продуктивність з меншими втратами.

Серцевина багатомодового оптоволоконного патч-корду більша, зазвичай 50 або 62,5 мікрон, що дозволяє передавати кілька світлових мод.

Він поставляється в п'яти різновидах, що підтримують різні швидкості передачі або відстані: 62,5-мікрон OM1, 50-мікрон OM2, 50-мікрон OM3, 50-мікрон OM4 і 50-мікрон OM5, які можна розрізнити за стандартними кольорами оболонки. Оскільки кабелем проходять кілька світлових шляхів, відстань передачі зазвичай невелика. Але для передачі на короткі відстані всередині будівлі найкраще підходять багатомодові оптоволоконні патч-корди.

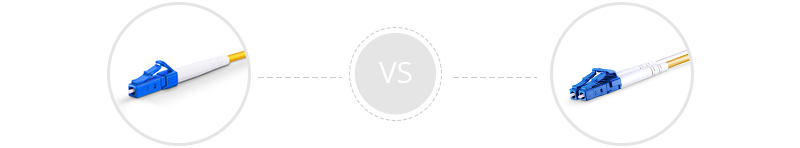

Кількість волокон: Simрleх або Duрlех

За кількістю волокон бувають одинарні та дуплексні оптичні патчкорди. Як показано на малюнку, симплексний оптоволоконний патч-корд містить одне волокно з одним симплексним роз'ємом на кожному кінці. У той час як патч-корд з дуплексного волокна складається з двох жил з одним дуплексним роз'ємом (або розглядається як два симплексні роз'єми).

Тип оболонки: РVС чи LSZН

РVС та LSZH позначають матеріал оболонки волоконного патч-корду. Оптоволоконні з'єднувальні кабелі, покриті оболонкою з PVC (ПВХ або полівінілхлорид), гнучкі за нормальних температур монтажу. Порівняно з патч-кордами з ПВХ, патч-корди LSZH більш жорсткі та менш гнучкі, але вони містять антипірен, який не виділяє токсичної пари при горінні.

Оптоволоконний патч-корд ПВХ зазвичай використовується для внутрішніх робіт, наприклад, для горизонтальних ділянок від центру комутації. У той час як кабель LSZH використовується в непровітрюваних місцях, відкритих для публіки, таких як метро та тунелі.

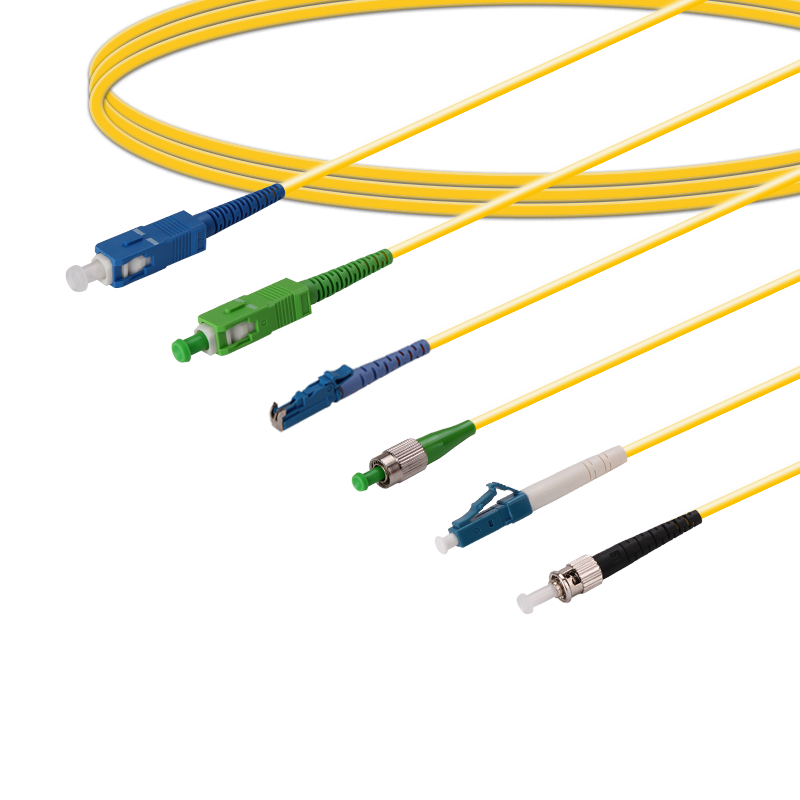

Тип роз'єму: LC, SC, ST або інші

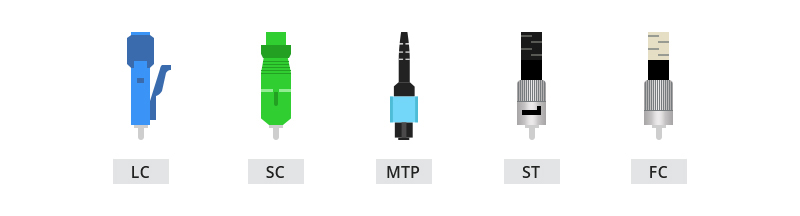

В оптоволоконних кабелях використовується безліч типів роз'ємів, таких як LС, SС, SТ, МТР або МРО. Крім цих роз'ємів, існує новітня конструкція роз'єму, звана роз'ємом МDС, яка забезпечує найвищу досяжну щільність роз'єму, забезпечуючи триразову перевагу в порівнянні зі стандартним роз'ємом LС. Різні типи роз'ємів призначені для підключення до різних інтерфейсів, тому краще орієнтуватися на тип інтерфейсу пристроїв, які ви використовуєте.

У більшості випадків на кожній стороні патч-кордів однакові роз'єми, але існують також гібридні з різними роз'ємами на кожному кінці, наприклад, LС-SС. Якщо типи портів пристроїв на обох сторонах однакові, ви можете вибрати оптоволоконний патч-корд з однаковим типом роз'єму або вибрати гібридний, якщо пристрої мають різні роз'єми.

Найбільш популярними залишаються роз'єми LС та SС.

Роз'єм Lucent (LC), як один роз'єм SFF (малий форм-фактор), має наконечник 1,25 мм. Невелика площа займає ці роз'єми дуже популярними в дата-центрах і робить їх більш ідеальними для додатків з високою щільністю розміщення. В даний час багато хто прагне перейти на високоефективне кабельне розведення з оптоволоконними роз'ємами LC.

Оптоволоконний з'єднувач SC був першим з'єднувачем, обраним для стандарту ТІА-568, і являє собою з'єднувач, що замикається, який фіксується простим рухом. "SС" означає "квадратний з'єднувач" через квадратний корпус. У ньому використовується наконечник 2,5 мм, що вдвічі більше за розмір попереднього роз'єму LС. Оптоволоконний з'єднувач SС ідеально підходить для систем передачі даних та телекомунікаційних додатків, включаючи двоточкові та пасивні оптичні мережі. Завдяки своїм відмінним характеристикам оптоволоконний роз'єм SС залишається другим за поширеністю роз'ємом для додатків, що підтримують поляризацію.

Тип полірування: PС, UРС або АРС

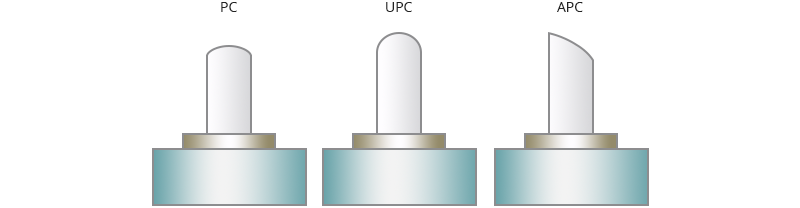

Оптоволоконні роз'єми поліруються до різної форми для мінімізації зворотного відображення, що особливо важливо в одномодових додатках. Бувають полірування РС, UРС та АРС.

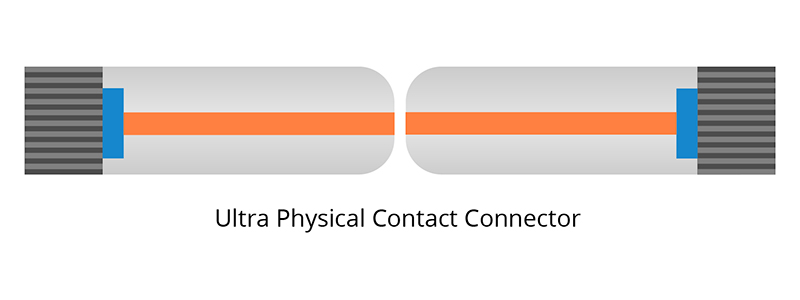

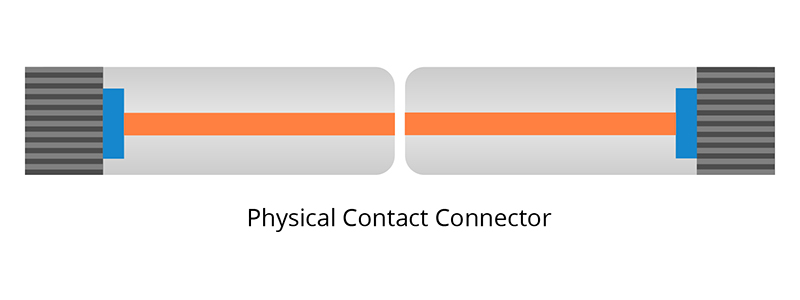

В даний час тип полірування PC замінено на тип UPC. UРС – це абревіатура від Ultra Physical Contact. Це вдосконалення волоконно-оптичного з'єднувача PC з кращою обробкою поверхні після тривалого полірування, а поворотні втрати краще ніж у PC майже -50 дБ або вище. При такому поліруванні постійні з'єднання та роз'єднання призводять до погіршення якості поверхні та остаточної продуктивності.

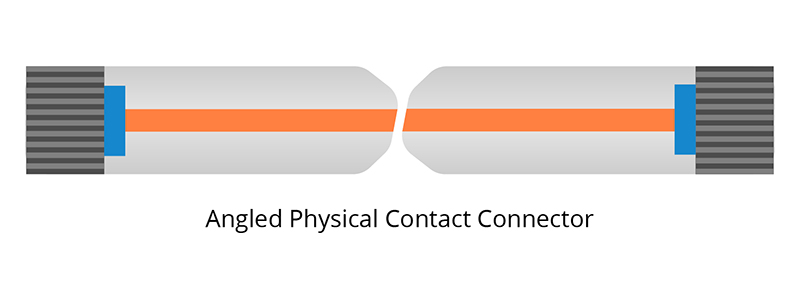

АРС відноситься до кутового фізичного з'єднання, радіус торця наконечника якого відполіровано під кутом 8°, що в результаті зводить до мінімуму зворотне відображення. Після додавання скошеного торця відбите світло йтиме в оболонку, а не залишатиметься в серцевині волокна. Слід зазначити, що роз'єми АРС слід з'єднувати лише з іншими полірованими під кутом роз'ємами. Якщо поєднати з полірованими роз'ємами без кутів отримайте досить високі втрати. Оптичні зворотні втрати роз'ємів APC становлять -60 дБ або вище, що краще, ніж роз'єми інших типів.

Вибір між UРС або АРС залежить від фактичної програми. Оскільки APC забезпечує менші втрати, що вносяться, ніж UРС, патч-корди AРС більш корисні в додатках з високою пропускною здатністю і міжміських з'єднаннях, таких як FTTx, пасивна оптична мережа (РОN) і WDМ . У той час як патч-корди UРС застосовуються в оптичних системах, які менш чутливі до втрат.
