Порівняльний огляд Mikrotik hEX S (760iGS) та hEX (RB750Gr3) SFP та PoE Out за символічну доплату

Зміст:

1. Зовнішній вигляд та комплект поставки Mikrotik hEX S (RB760iGS)
2. Апаратні відмінності Mikrotik hEX S (RB760iGS) та hEX (RB750Gr3)
3. Особливості PoE у RB760iGS
4. На закінчення

Свого часу поява і вихід на ринок hAP lite (RB941-2nD) посприяли значному поштовху в просуванні продукції Mikrotik серед домашніх користувачів, а також у сегментах SOHO і SMB.

Безумовно, у латвійського бренду було, що запропонувати і до hAP lite, але саме RB941-2nD став першою моделлю, яка змогла успішно конкурувати зі звичайними рішеннями SOHO того ж цінового сегменту. Під звичайними SOHO-рішеннями ми маємо на увазі D-Link, TP-Link, Asus та Zyxel.

Рішення D-Link і TP-Link, традиційно, відрізняються нижчою вартістю та відповідним функціоналом, з іншого боку, рішення Zyxel на базі NDMS v2 хоч і не дотягують до можливостей RouterOS, проте пропонують дуже непоганий набір можливостей для SOHO/SMB , включаючи гнучкий VPN client/server.

Як найпростіший «просунутий» варіант є ще OpenWRT та DD-WRT, який може бути встановлений на більшість пристроїв перерахованих брендів, але зараз не про це.

Випуск hAP lite став розумним кроком компанії, покликаним популяризувати RouterOS у нижньому ціновому сегменті. Низька ціна зробила товар конкурентоспроможним на тлі інших рішень, пропонуючи ще більше функціоналу і стабільності. Також невисока ціна простимулювала бажання спробувати рішення Mikrotik серед тих осіб, які відповідальні за прийняття рішень, що стосуються розвитку мережі на малих підприємствах.

Ні для кого не буде секретом той факт, що приватні підприємці та малий бізнес схильні заощаджувати на всьому. Біметал замість алюмінію, відсутність ковпачків на конекторах, відсутність патч-панелей, відсутність комутаційних шаф/ящиків і, звичайно ж, найпростіше «домашнє» обладнання з асортименту D-Link, TP-Link, netis і Tenda – на превеликий жаль, це портрет абсолютної більшості українських та російських компаній.

Наступним кроком Mikrotik став випуск другого свого бестселера hEX (RB750Gr3). Раніше ми вже публікували огляд цього пристрою, кому цікаво, можете перейти за посиланням вище та освіжити пам'ять.

Мабуть, головною фішкою пристрою стала підтримка апаратного прискорення під час роботи з шифруванням IPsec. Хоча об'єм постійної пам'яті в пристрої невеликий і становить всього 16 МБ, зате як бонус додався слот для карт пам'яті microSD.

RB750Gr3 став відмінним варіантом для розгортання мережі на невеликому підприємстві, або вдома, де потрібні підвищені обчислювальні ресурси.

Як показали наші випробування, пристрій без проблем "прокачує" більше 300 Мбіт IPsec, чого в більшості випадків достатньо для VPN-сервера та реалізації безпечного віддаленого підключення філій або співробітників.

Висока продуктивність процесора і великий обсяг оперативної пам'яті (256 МБ) дозволяють ефективно використовувати Mikrotik hEX як сервер HotSpot і контролера CAPsMAN з розширеними налаштуваннями Firewall та QoS.

Чого у пристрої немає, так це слота SFP та підтримки PoE Out, як у «старшого» hAP AC . Це ті дві опції, за які Mikrotik лаяли, штовхали та одночасно випрошували на офіційному форумі.

І ось через півтора року на ринку з'явився hEX S (RB760iGS). Причому поява оновленої версії стала не те щоб очікуваною, швидше навпаки, стала повною несподіванкою. Вперше інформація про новинку просочилася в середині травня, коли дилерам було розіслано Datasheet. Через 2 тижні, на початку червня, в Newsletter 83 пристрій було представлено офіційно. Ще через місяць, на початку липня, RB760iGS надійшов в роздріб. Ось такий приємний і несподіваний сюрприз з боку Mikrotik.

Що ж, приступимо до огляду hEX S та його порівняння з попередником.

Зовнішній вигляд та комплект поставки Mikrotik hEX S (RB760iGS)

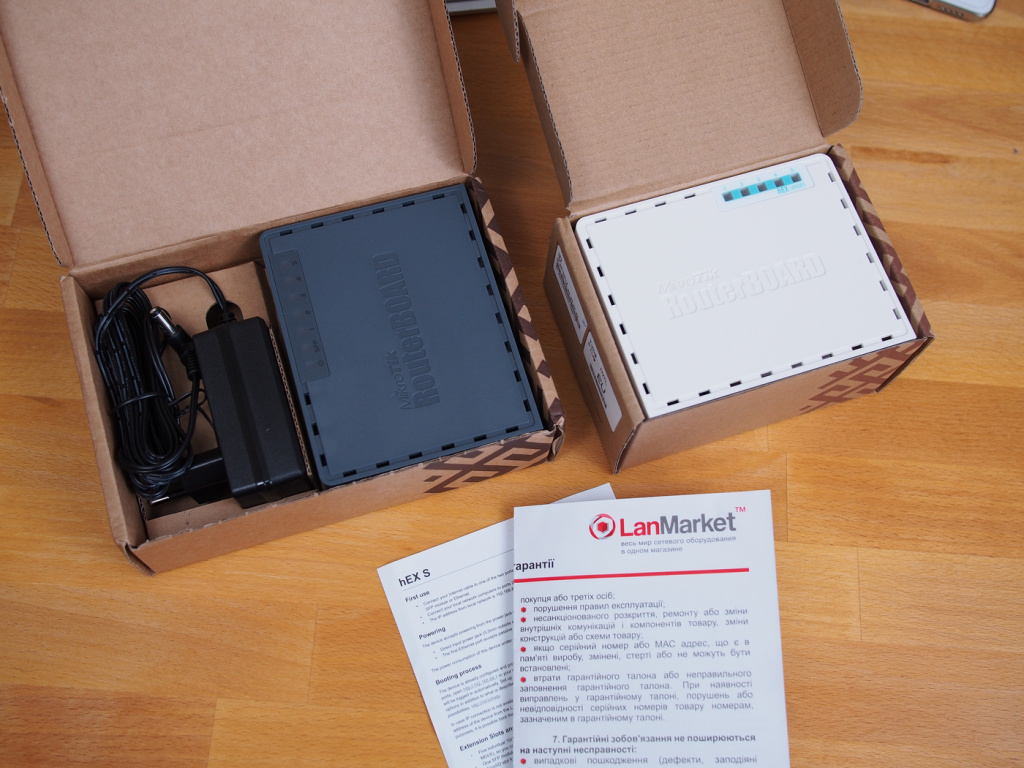

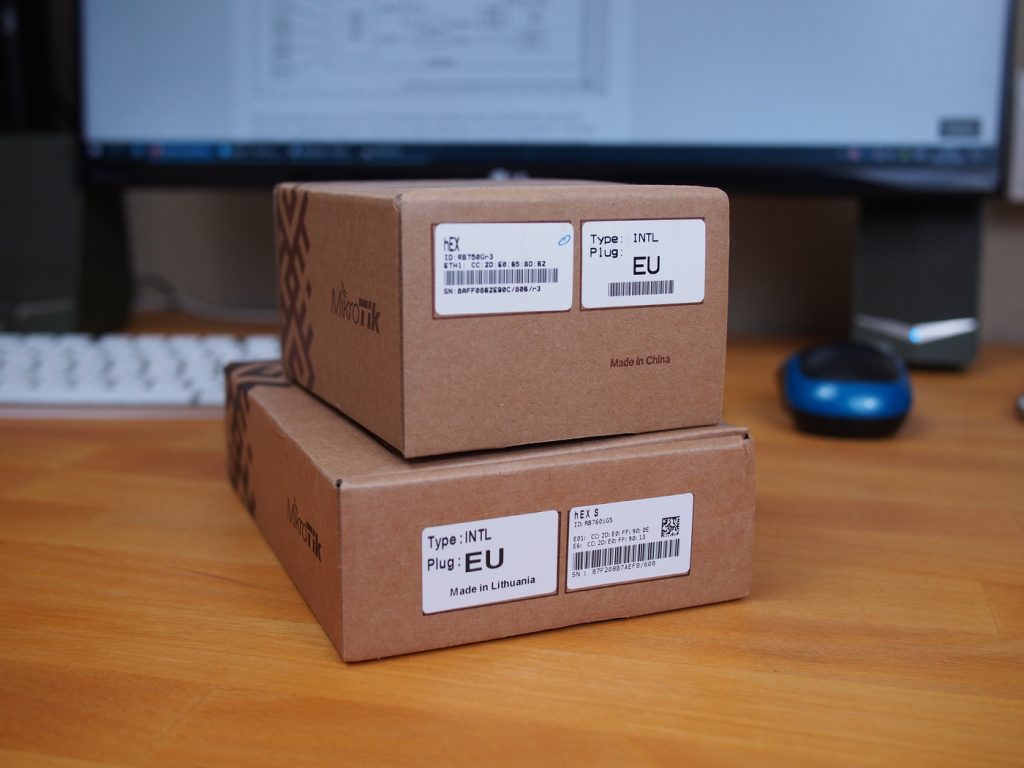

Поставляється пристрій у такій же упаковці, як і попередник. Все дуже аскетично, у комплекті поставки немає навіть патчкорду, Mikrotik не зраджує своїх традицій.

Звертаємо вашу увагу, що "звичайний" hEX (RB750Gr3) також зустрічається в компактних коробках, саме такий варіант поставки відображено на фото. Відмінності тільки в коробках, тому якщо вам трапиться RB750Gr3 в маленькій коробці - хвилюватися не варто.

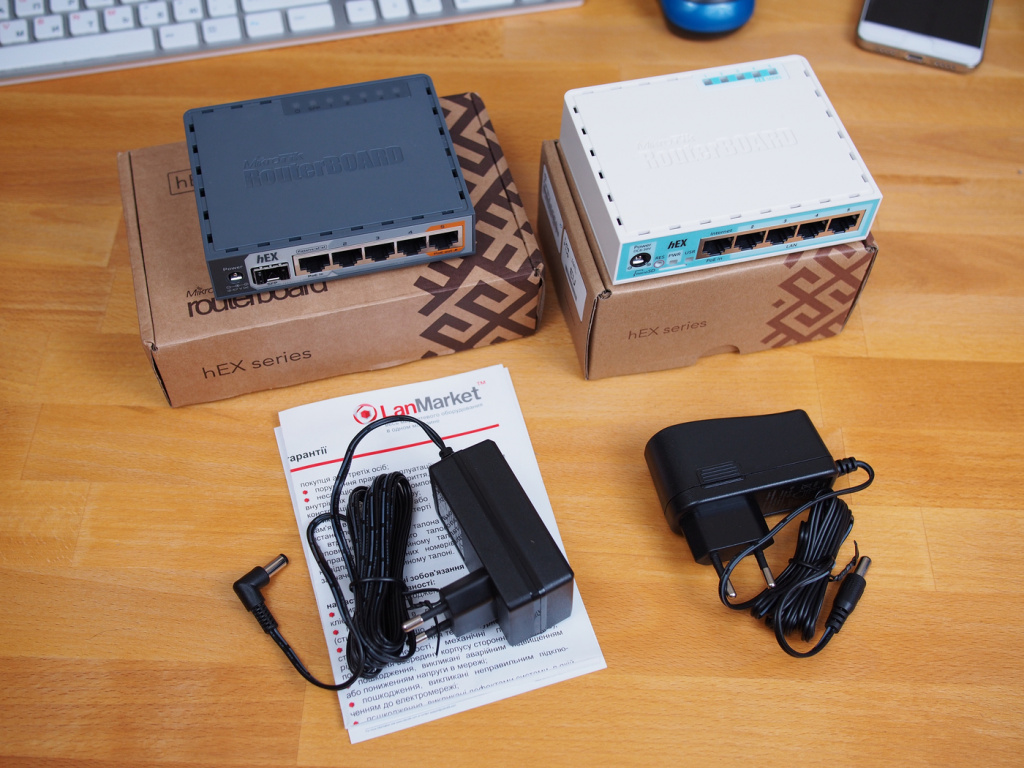

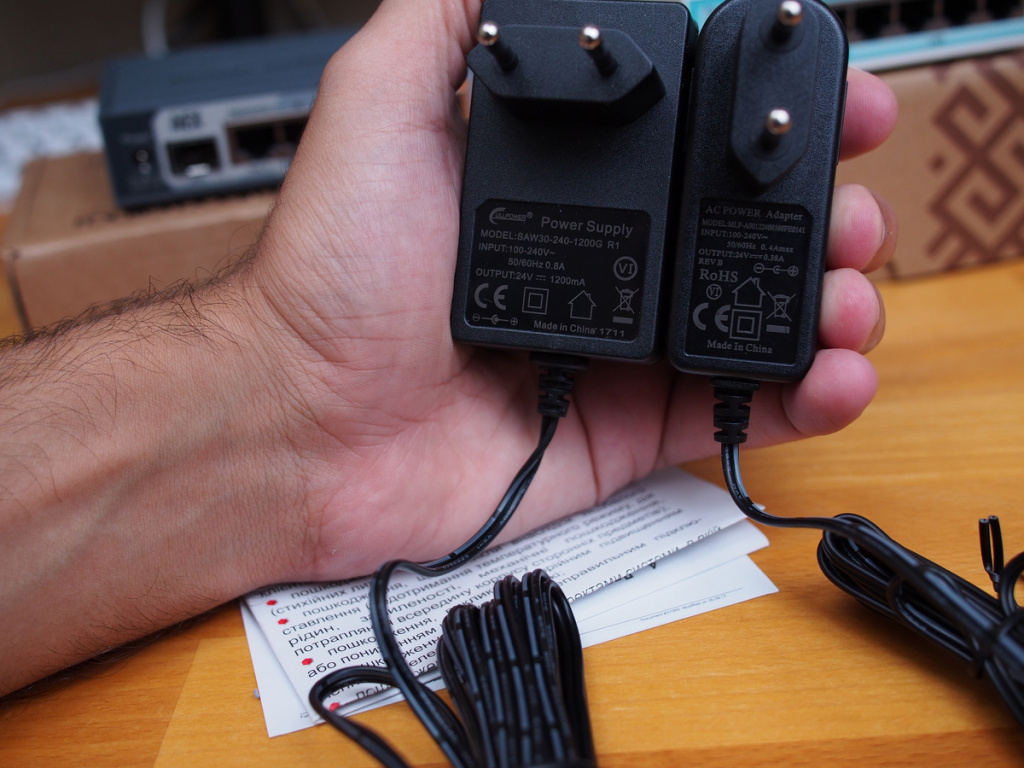

RB951Ui-2HnD . До того ж у комплекті з пристроєм невеликий БП на 24В 0.38А (9 Вт). Вбудованого бездротового модуля hEX немає, підтримки PoE Out немає, тому при власному піковому споживанні в 5 Вт такого блоку вистачає з великим запасом.

Інша річ hEX S (RB760iGS), апетити якого підросли до 11 Вт. Але тут слід чітко розуміти, що споживання самого пристрою практично не змінилося, а використання 11 Вт обумовлено використанням модуля SFP.

Додатково з боку hEX S підтримується PoE Out на останньому інтерфейсі. .

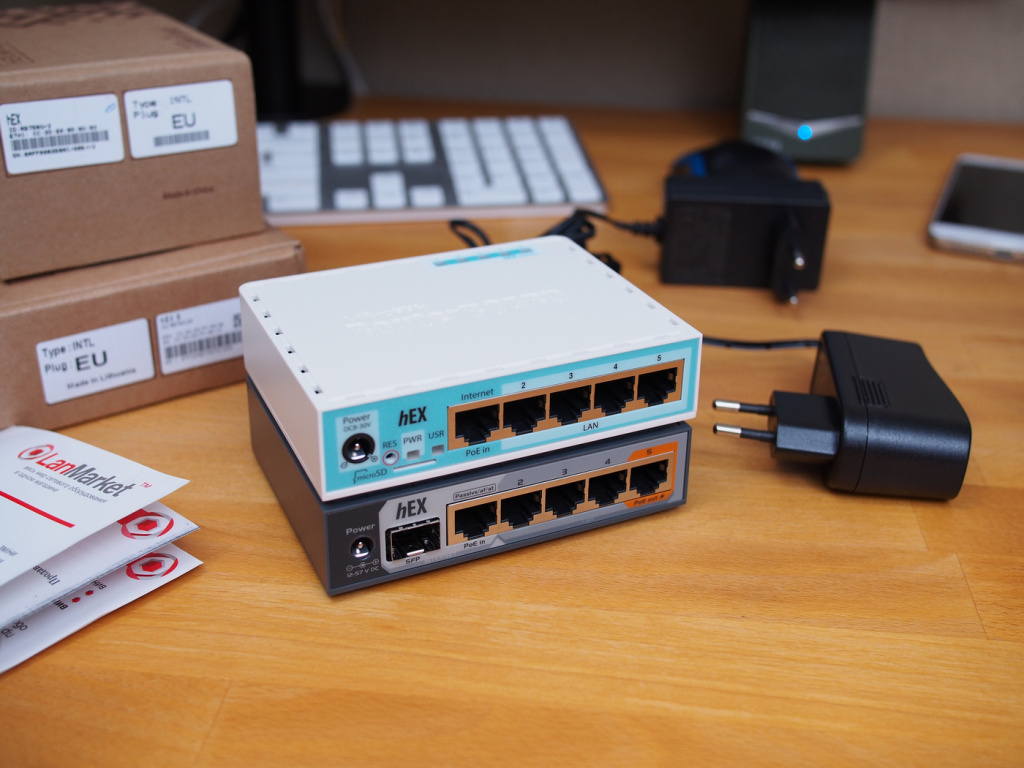

Зовнішніх відмінностей між RB750Gr3 та RB760iGS не так вже й багато.

По-перше, колір корпусу змінився з олійно-білого на попелясто-сірий. Гніздо для підведення живлення та Ethernet-інтерфейси залишилися на колишньому місці. Щоправда, щодо харчування відбулися зміни. Діапазон вхідної напруги розширився з 8-30В (Passive PoE) до 12-57В. Причиною цього стала підтримка стандарту PoE 802.3at/af, тому інженери вирішили не ускладнювати схему і просто застосували єдиний DC-конвертер для DC-In і PoE-In.

Підтримка стандартизованого 802.3at/af – дуже гарний бонус, який дозволить запитати пристрій від відповідних комутаторів без необхідності ручної установки PoE у forced on або Passive PoE. Зрозуміло, зворотна сумісність з Passive PoE збереглася, і це дуже добре. Для порівняння, звичайний hEX підтримує лише Passive PoE на першому інтерфейсі.

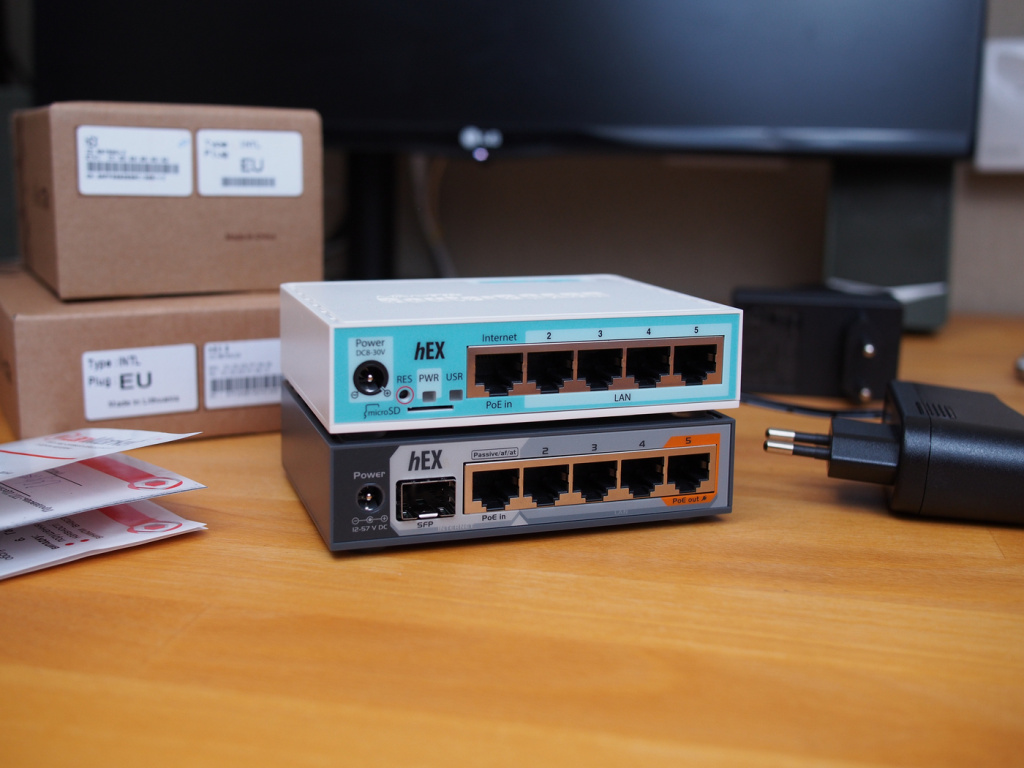

Індикатори, кнопка скидання та слот для карт пам'яті з передньої панелі були прибрані, їхнє місце зайняв слот SFP. Таке розташування цілком логічно, тішить, що інженери не почали вдаватися до того ж методу, що і в комутаторах RB260GS / RB260GSP , де слот SFP виведений зі зворотного боку корпусу.

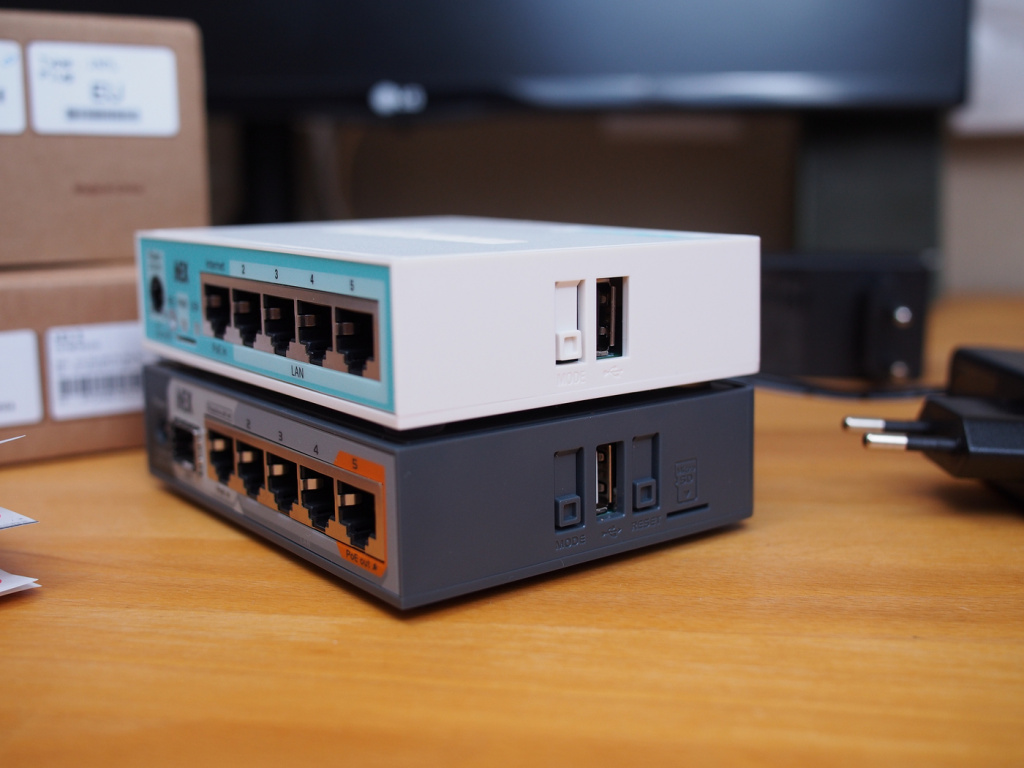

Кнопка скидання та слот для карт пам'яті перекочували на бічну грань, поряд із портом USB. Слід зазначити, що кнопка скидання (Reset) тугіша, ніж кнопка «Mode», так що помилкових натискань не буде. Саму кнопку натискати доведеться із зусиллям, зате це зручніше, ніж бігати по всьому офісу в пошуках скріпки і намагатися утримувати її по центру протягом декількох секунд.

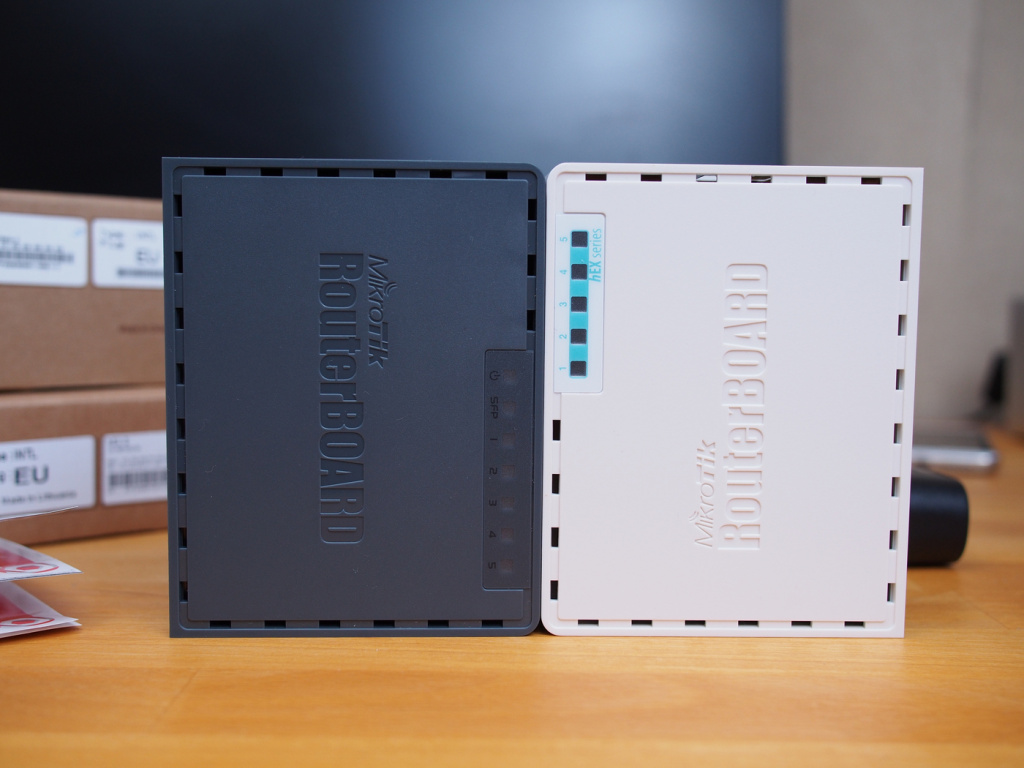

Індикатори перекочували на верхню панель, туди, де RB750Gr3 знаходяться індикатори інтерфейсів Ethernet. Таке розташування зручне та логічне. Індикатор живлення залишився синім, а ось індикатор USR зник взагалі, його місце посів SFP.

Індикатори зелених інтерфейсів і, на жаль, не відображають швидкість підключення 10/100 і 1000 Мбіт. Декілька індикацій має лише індикатор PoE-порту. При активації "forced on", індикатор змінює колір із зеленого на червоний, під час мережевої активності – на помаранчевий.

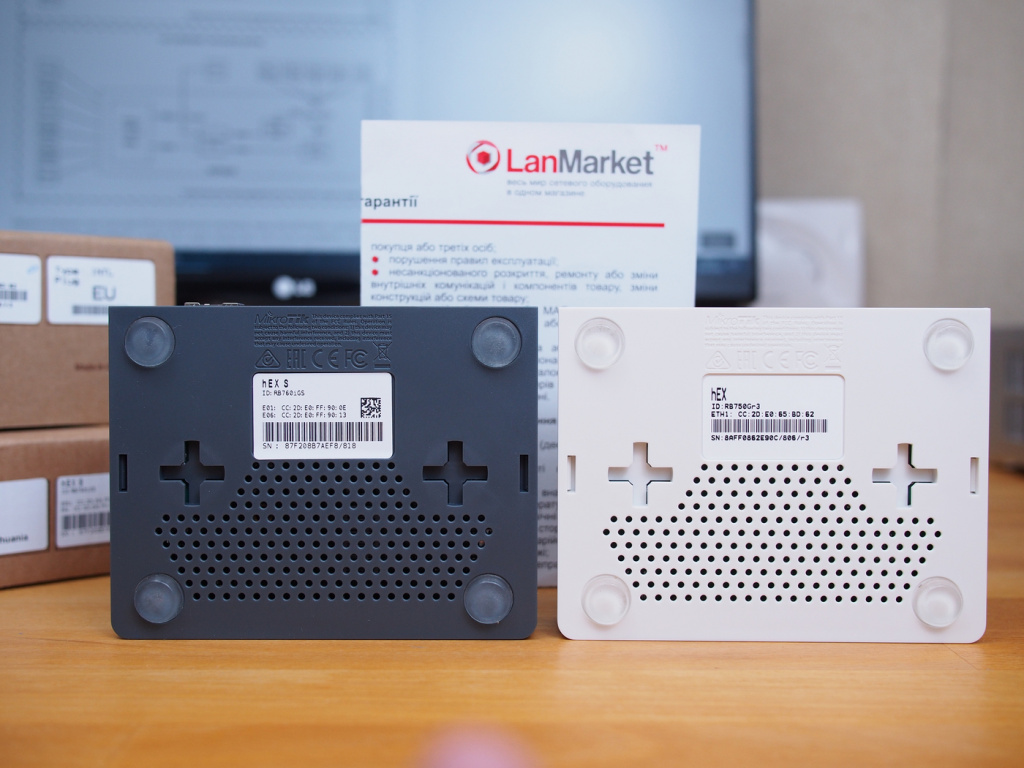

На цьому власне і всі зовнішні відмінності, розміри корпусу та розташування кріпильних отворів залишилися колишніми.

Апаратні відмінності Mikrotik hEX S (RB760iGS) та hEX (RB750Gr3)

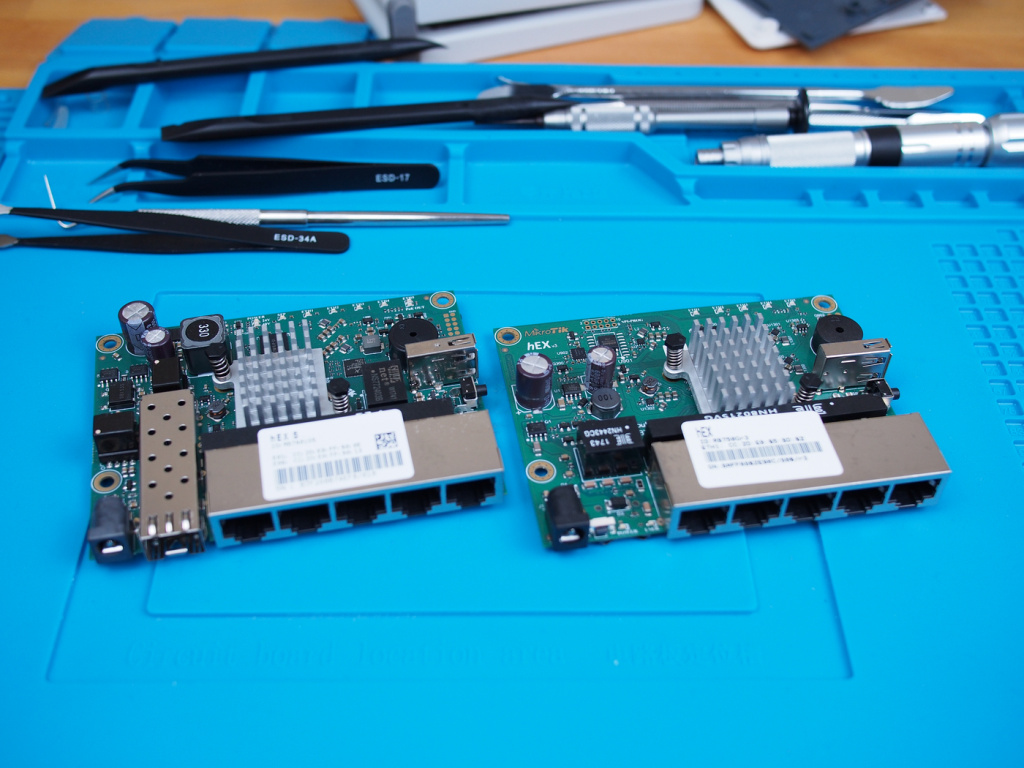

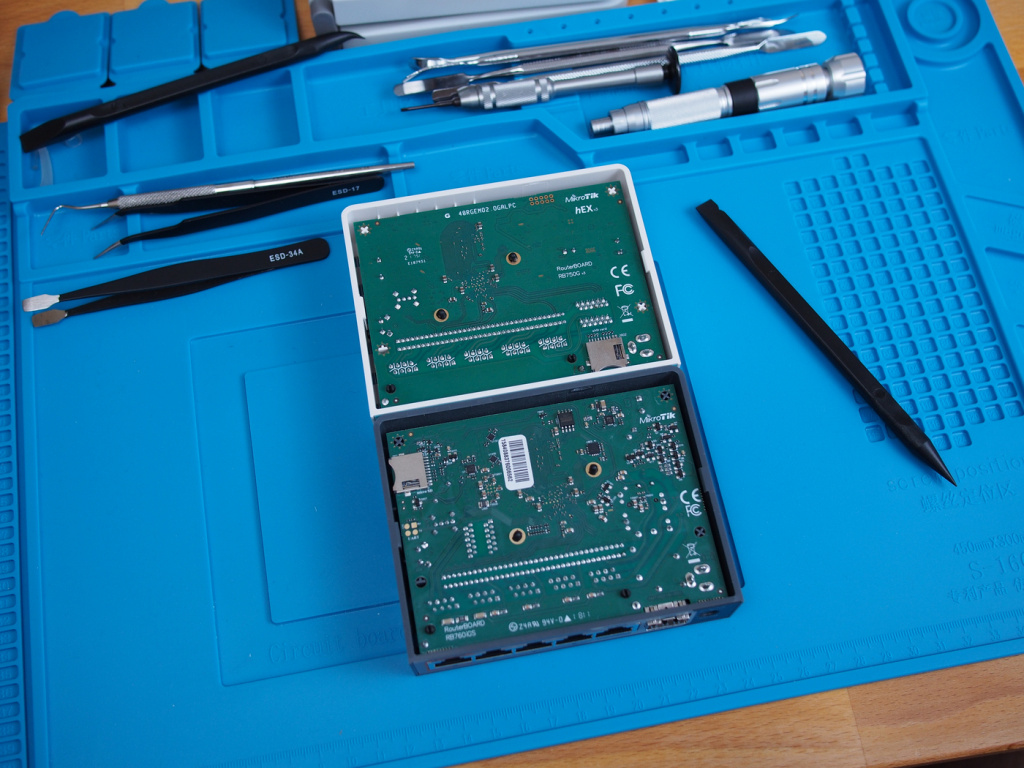

Приступаємо до огляду нутрощів обох пристроїв. Раніше RB750Gr3 ми вже розбирали та описували , так що на цьому пристрої докладно зупинятися не будемо.

Сьогодні нас більше цікавить новинка та її відмінності від попередника.

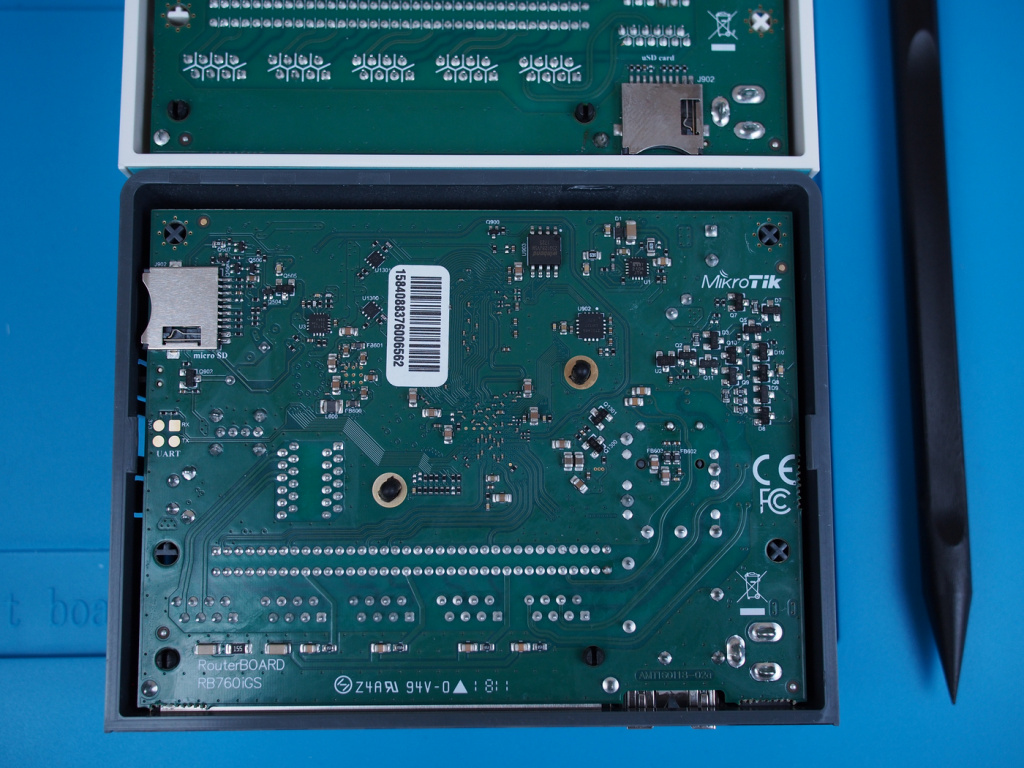

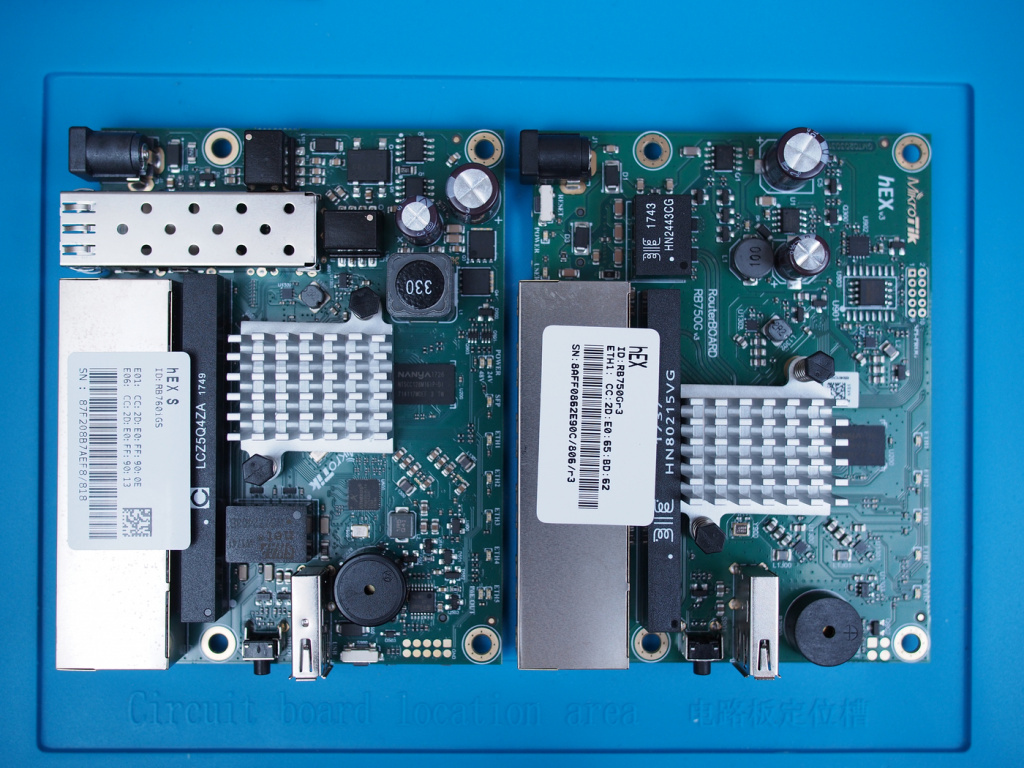

При першому погляді на зворотний бік друкованої плати видно, що компонування PCB і розведення стали складнішими, а частина компонентів з передньої частини перемістилися сюди, на зворотний бік друкованої плати.

Серед таких компонентів – постійна флеш-пам'ять на 16 МБ (Winbond 25Q128JVSM) та контролер ZT2046Q.

Щодо ZT2046Q, сфера його використання в hEX S нам не до кінця зрозуміла, цей же контролер присутній у hEX, але згідно з офіційною документацією, це контролер тачскрину, який в обох пристроях відсутній як такий. Якщо у вас є ідеї – пишіть у коментарях.

На зворотному боці знаходиться 3-амперний перемикач з інтегрованими мосфетами, TPS54319 виробництва Texas Instruments. Чому ми акцентуємо на цьому увагу? Texas Instruments – американський виробник напівпровідників та мікросхем, який займає 1-е місце у світі серед виробників напівпровідників та сигнальних процесорів. Texas Instruments також входить до п'ятірки світових лідерів виробництва напівпровідникових приладів, поступаючись лише таким гігантам як Intel, Samsung та Toshiba. Факт переходу більш якісні компоненти радує.

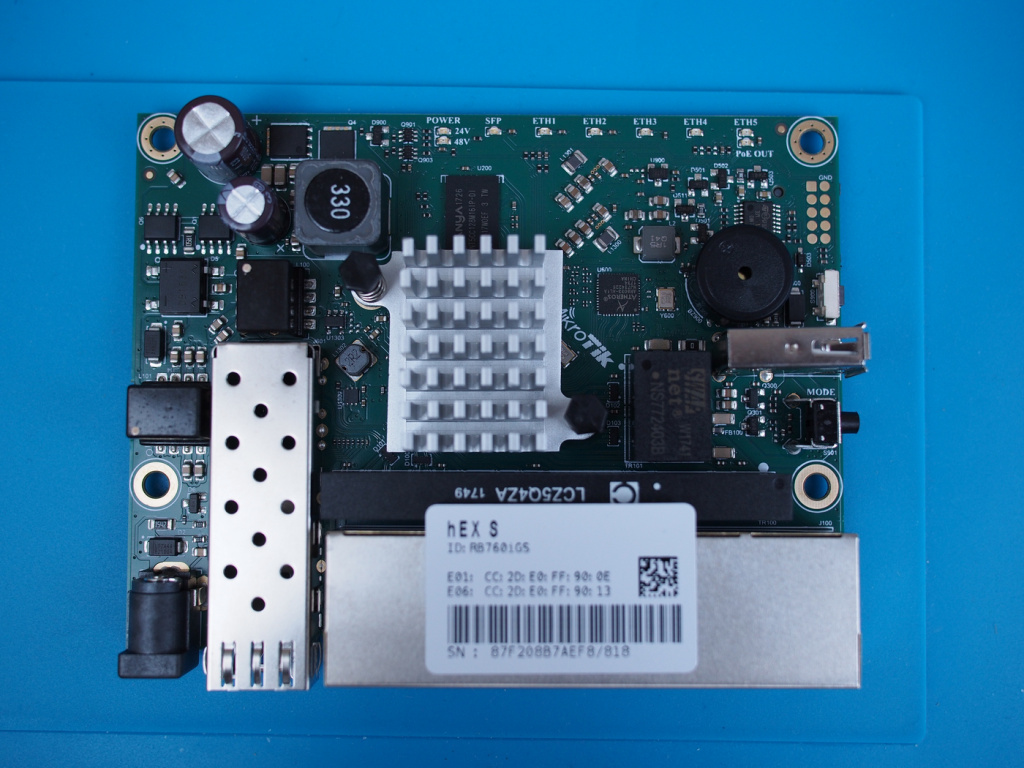

Взагалі вся підсистема живлення RB760iGS була кардинально перероблена і сильно відрізняється від тієї, яка застосовується в RB750Gr3. Одна з причин, як згадувалося раніше, додавання підтримки 802.3at/af.

У підсистемі живлення додався повноцінний діодний міст/випрямляч (1.5А номінал, 50А пік), 2 мосфети UT4421G, 30N10. Щодо конденсаторів – все без змін, 680 мкФ/6.3В та 100 мкФ/63В виробництва Su'scon, замість яких хотілося б бачити твердотільні конденсатори.

Об'єм оперативної пам'яті і чіп, що застосовується, залишилися колишніми - 256 МБ, Nanya NT5CC128M16IP-DI.

У зв'язку із застосуванням SFP на платі з'явився додатковий чіп Qualcomm Atheros AR8033-AL1A – однопортовий гігабітний трансівер.

Блок-схема RB750Gr3

Як ви пам'ятаєте, на Ethernet-інтерфейси у RB750Gr3 виділено 2 Гбіт (2 шини по 1 Гбіт кожна).

У RB760iGS все так само, з єдиним застереженням. У разі підключення модуля SFP, незалежно від конфігурації, під нього буде виділено інтерфейс 1 Гбіт, тоді як шина між CPU і Ethernet-портами втратить цей «гігабіт». В принципі, кінцевий користувач цього і не помітить, але все ж забувати про цю особливість не варто.

Блок-схема RB760iGS

Особливості PoE у RB760iGS

Тепер щодо PoE. Запитати пристрій можна одним із двох способів. Перший спосіб - використання штатного блоку живлення, або стороннього адаптера з напругою від 12 до 57В. Другий спосіб - подати харчування за допомогою PoE перший інтерфейс (eth1). hEX S підтримує стандарт 802.3at/af, зберігається зворотна сумісність з Passive PoE, тобто. запитати його можна від будь-якого пристрою Mikrotik, зокрема від інжектора RBGPOE .

Незалежно від способу запитування, для PoE Out підтримується тільки Passive PoE в режимі Passthrough, іншими словами, напруга на виході буде такою самою, як і на вході. Це обов'язково слід брати до уваги під час запитування джерел живлення з напругою понад 27-30В, т.к. кінцевий пристрій може і не підтримувати настільки високу напругу, що може призвести до виходу з ладу пристрою, що підключається.

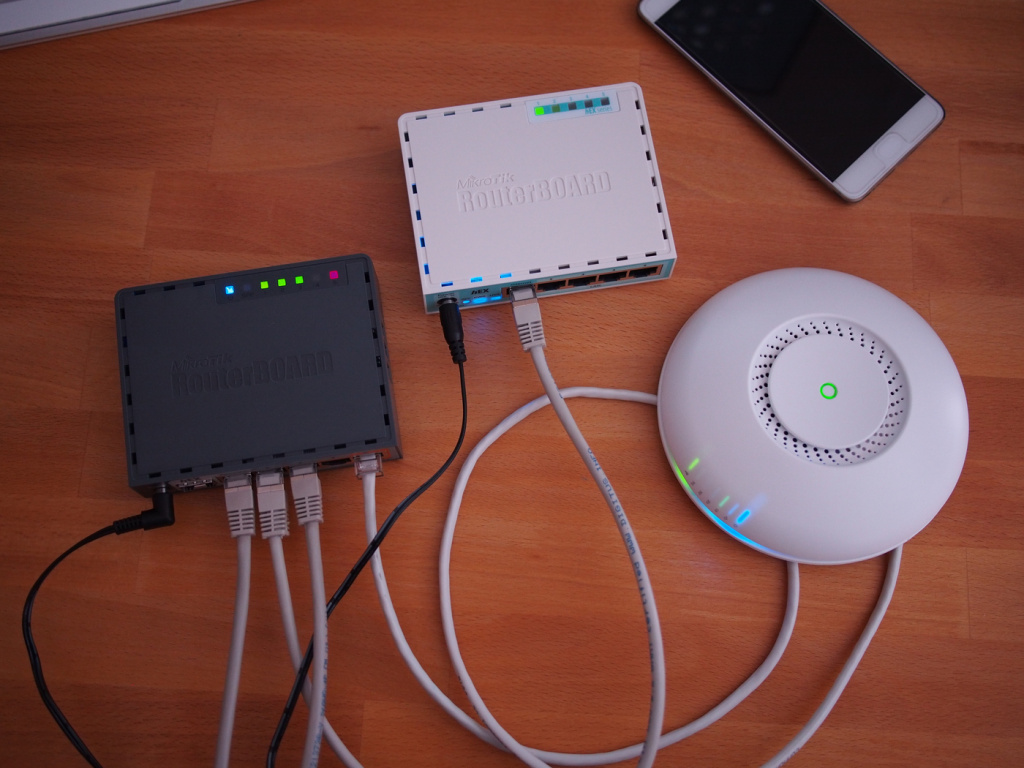

Максимальний струм на виході PoE незалежно від вхідної напруги становить до 500 мА. При використанні штатного блоку живлення можна запитувати пристрої з піковим споживанням до 12 Вт (24В х 0.5А). Під час підготовки огляду, ми запитували точку доступу Mikrotik cAP ac з максимальним споживанням 13 Вт, на час тестів жодних складнощів не виникало. Проте, слід бути готовим до того, що тільки струм споживання перевищить 500 мА, порт може бути тимчасово знеструмлений.

Для обходу даного обмеження слід застосовувати більш високовольтні блоки живлення, наприклад, на 48 або 54В, таким чином можна подавати на PoE Out до 24 або 27 Вт відповідно.

На закінчення

Анонс та швидка поява на прилавках RB760iGS стали приємним літнім сюрпризом для всіх прихильників продукції Mikrotik. Латвійці прислухалися до думки спільноти та оперативно випустити пристрій, що максимально задовольняє вимоги ще більшої кількості конфігурацій.

Перевірена часом платформа MediaTek MT7621A забезпечує відмінні показники продуктивності, у тому числі при використанні AES шифрування в IPsec. І все це при помірному рівні нагрівання, чого не можна сказати про новий hAP ac2 , який навіть при простої здатний прогріватися до 50 градусів, що обмежує можливість його застосування в компактних розподільних ящиках (коробках, боксах).

Наявність слота SFP дозволяє здійснювати пряме підключення до оптоволокна без необхідності використання зовнішнього медіаконвертора. А ось ситуація з GPON не така вже й райдужна, адже за оригінальний SFPONU латвійці просять $89, що помітно перевищує вартість самого hEX S. До того ж, питання сумісності з обладнанням провайдера (постачальника послуг) також відкрите.

До речі, про ціну. Офіційний цінник на RB750Gr3 складає $59.95, тоді як за новинку просять лише $69. Різниця власне, символічна. Доплативши зайві 9 доларів, ви отримуєте можливість прямого підключення до оптики та підтримки PoE Out. Зрозуміло, модуль SFP доведеться докуповувати окремо. За бажанням, докупивши модуль S-RJ01 , загальну кількість портів можна збільшити до 6.

Більший інтерес викликає PoE, відсутність якого в hEX зупиняла багатьох покупців. RB760iGS здатний запитати додаткову точку доступу без зайвих дротів, що робить його дуже привабливим варіантом при побудові мережі.

Щоправда, тут слід чітко зважувати всі за і проти. hAP ac^2 за ціною можна порівняти з hEX S і натомість може запропонувати вбудований Dual-Band і потужніший процесор, щоправда, без SFP, PoE Out, слота microSD і з великим тепловиділенням. Тут уже кожен вирішує сам собі, що краще.

SFP можна замінити зовнішнім медіаконвертором, PoE – інжектором. Альтернатива слоту microSD залежить від способу використання сховища. Сусідство USB-накопичувача з гарячою вдачею hAP ac2 можна обійти використанням невеликого USB-подовжувача. Якщо ж ви вивантажуєте логи на microSD, альтернативою може бути вивантаження на віддалений сервер. Варіанти та компроміси є завжди.

Сам hEX S позиціонується більше як рішення для малого бізнесу (SMB) та SOHO-сегменту для підключення віддалених офісів та філій за технологією FTTH/FTTB. hAP ac2, своєю чергою, рішення більш «одомашнене».

hEX S – відмінне оновлення hEX і ми однозначно рекомендуємо його до покупки, як один із найбільш збалансованих пристроїв за співвідношенням ціна/продуктивність та ціна/можливості.
