Базові команди перевірки станів та режимів роботи ONU на OLT ZTE ZXA10 C300\C320

У цій статті розглянемо основні перевірочні команди для epon-sfp (на основі плати ZTE ETTO ) та epon-onu. Ця epon-плата сумісна із шасі С300 та С320 , на ній розташовано всього 8 epon-портів, підтримуються epon-sfp модулі зі швидкістю передачі 1.25Гбіт/с та 10Гбіт/с, 1 плата займає цілий слот шасі. Можемо використовувати наступну команду з превілейованого режиму (Зображення 1) для перевірки фізичних параметрів:

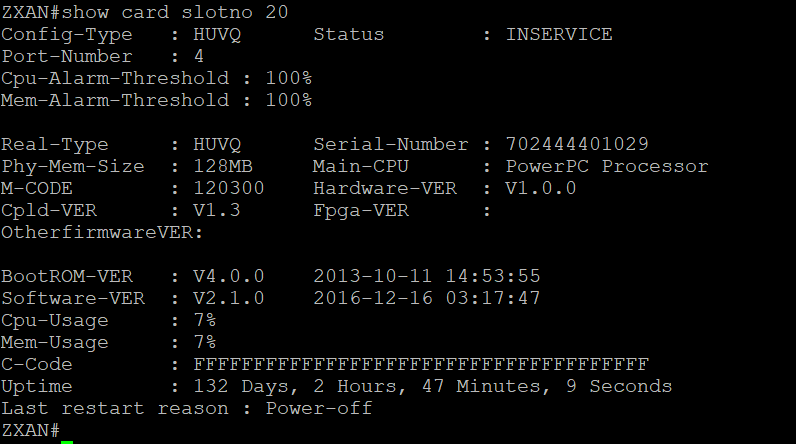

#show card slotno <порядковий номер слота>

Зображення 1

Щоб отримати весь список підключених плат ( epon-плат та інших) можемо використати команду (Зображення 2):

#show card

Зображення 2

Або також можемо скористатися командою (Зображення 3) виведення даних за onu. При виклику підказки (символ «знак питання») команда виведе всі підключені та активні epon-плати. На жаль, у командному інтерфейсі даного OLT не передбачено режиму фільтрації виведення результатів (звичні нам вирази include, exclude, begin)

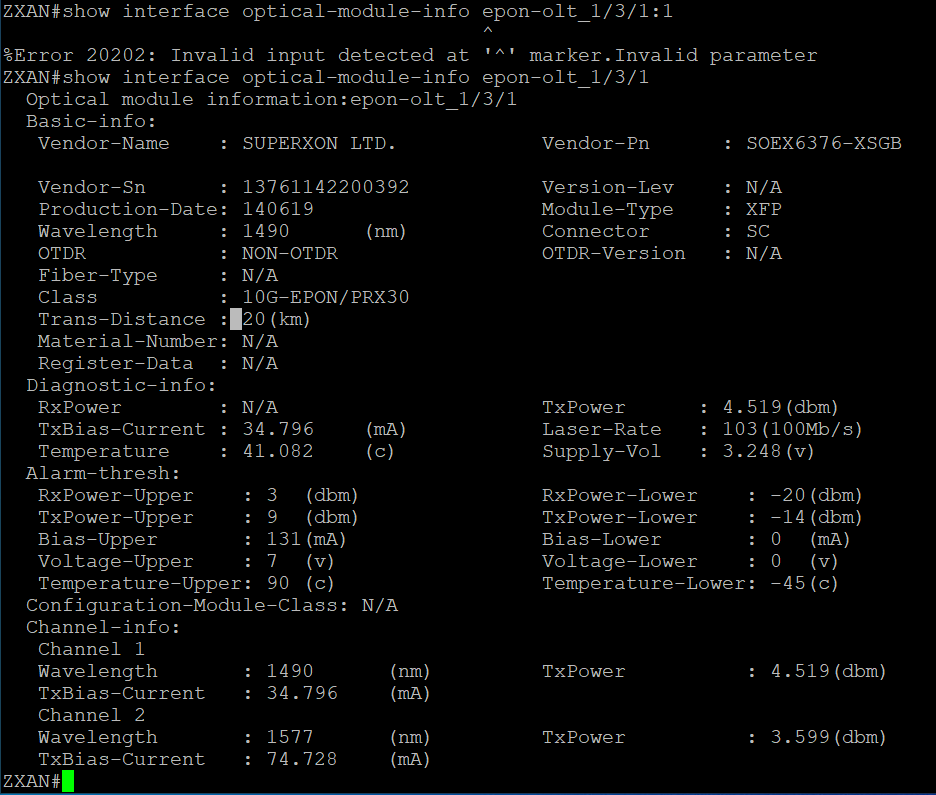

Зображення 7

Додаткову інформацію про onu також можна побачити за допомогою наступної команди:

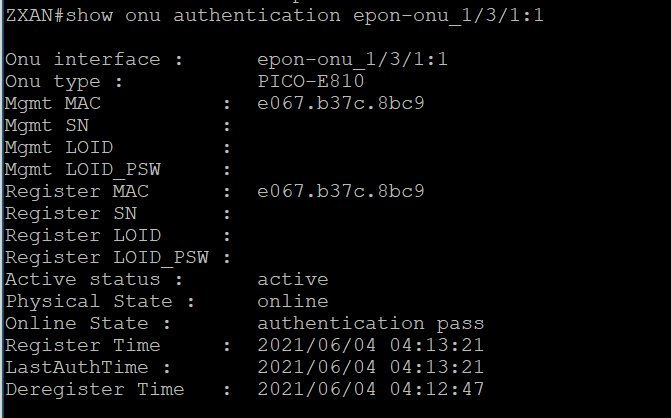

Зображення 8

Зображення 9

Виведення mac-адреси. Існують сторонні (кастомні) сервіси \ засоби автореєстрації onu, але зараз розглянемо мінімально-необхіднрй набір для того, щоб onu зареєструвався на OLT і був в операційному стані (кінцевий режим передачі даних).

Для того щоб вивести список незареєстрованих onu, запускаємо команду:

#show onu unauthentication

Якщо їх не існує і всі успішно зареєстровані, вивід буде наступним:

Наведемо приклад базових команд для реєстрації onu на конкретному epon-sfp:

interface epon-olt_1/3/1

onu 1 type PICO-E710 mac e067.b3a6.f4ec ip-cfg static

!

interface epon-onu_1/3/1:1

admin enable

ems-autocfg-request disable

sla-profile 100MB vport 1

encrypt direction downstream enable vport 1

service-port 1 vport 1 user-vlan 283 vlan 283

!

pon-onu-mng epon-onu_1/3/1:1

auto-config

compatibility enable mode CTC

vlan port eth_0/1 mode tag vlan 283 priority 0

Перший рядок – заходимо (будучи вже в конфігураційному режимі) у режим конфігурації epon-sfp

Інша строчка – призначаємо новому onu певний, попередньо-визначений, набір шаблонних параметрів. Зупинимося на цьому кроку. Щоб побачити потокову базу шаблонів, потрібно з превілейованого режиму запустити команду:

#show onu-type

Після чого буде виведено список стандартних та створених класів onu. Продемонструємо мінімально-необхідний набір класу для onu PicoTel, яка спочатку відсутня в даному наборі.

ONU type name: PICO-E810

PON type: epon

Description:

Protect type: none

Speed: 1g

Location: disable

Щоб створити клас та заповнити його цими даними, потрібно перейти до конфігураційного режиму, далі до pon-конфігурації.

(config)#pon

(config-pon)#

Після чого в 1 рядку, 1 командою створюється клас із зазначеними вище параметрами, наприклад:

(config-pon)#onu-type PICO-E810 epon speed 1g location disable protect-type none

Готово, клас створено. Далі необхідно для даної моделі onu визначити імена мідних ethernet-портів, які характерні для цієї моделі, їх кількість (щоб надалі можна було застосовувати інші шаблони).

(config-pon)#onu-type-if PICO-E810 eth_0/1

Ми створили інтерфейс-клас, де вказали для раніше створеного класу кількість портів (у даній моделі є лише 1 ethernet-порт).

Після цього потрібно сформувати зв'язку ідентифікаторів – по яких полях новий незареєстрований onu буде ідентифікований і який ключ зв'язності буде із класом-шаблоном. У нашому випадку будемо використовувати модель onu.
