Cloud Core Router CCR1009-8G-1S-1S+PC Mikrotik

Повноцінний багатопотоковий процесор CCR1009-8G-1S-1S+PC

Сказати, що Cloud Core Router CCR1009-8G-1S-1S+PC є високопродуктивним маршрутизатором, означає не сказати нічого. У пристрої застосовано процесор Tilera TILE-Gx (модель TILE-Gx8009) з 9 ядрами, кожне з яких працює на частоті 1 ГГц.

Tilera TILE Gx-9 – повноцінний 9-ядерний 64-бітний процесор з MIMD-архітектурою (Multiple Instruction stream, Multiple Data stream), виготовлений за 40-нм нормами. MIMD-архітектура реалізує апаратний рівень багатопоточності обробки даних і інструкцій, що до них надходять. Виробником процесора заявлено роботу на частоті 1-1.2 ГГц, однак у зв'язку із застосуванням пасивної системи охолодження, від частоти в 1.2 ГГц довелося відмовитися, обмеживши її на рівні 1 ГГц. Процесор оснащений повноцінною кеш-пам'яттю L1, L2 та L3. Всі 9 ядер і кеш-пам'ять з'єднані терабітною (!) Mesh-шиною.

Апаратний свіч (Network I/O) підключений до шини через mPIPE (mPIPE packet processing engine), пропускна спроможність становить 24 Гбіт/сек. або до 60 мільйонів пакетів/сек. Лінії PCI Express (PCIe) підключені до шини TRIO-інтерфейсом, сумарної пропускної спроможності достатньо для 20 Гбіт повнодуплексного трафіку з будь-яким розміром пакетів. Є і фірмова технологія MiCA, яка має апаратно прискорити обробку при компресії (до 5 Гбіт/сек) і шифруванні (до 10 Гбіт/сек) трафіку. Вбудований 72-бітний контролер TILE-Gx підтримує до 128 Гбіт пам'яті DDR3 із частотою 1333 МГц та корекцією помилок ECC.

Виробником Cloud Core Router CCR1009-8G-1S-1S+PC встановлено 2Гб пам'яті DDR3 800 МГц. На жаль, встановити більш продуктивну пам'ять, або розширити її обсяг не вдасться, але з огляду на ціну пристрою, претензій тут взагалі не може. Звичайно, слід зауважити, що така безпрецедентна продуктивність можлива лише при роботі процесора на частоті 1.2 ГГц зі 128 Гбіт оперативної пам'яті, при використанні всіх доступних інтерфейсів. Ми навели параметри процесора для того, щоб ви повною мірою змогли представити продуктивність, можливості та потенціал застосовуваного в CCR1009-8G-1S-1S+PC процесора.

Інтерфейси Cloud Core Router 1009-8G-1S-1S+PC

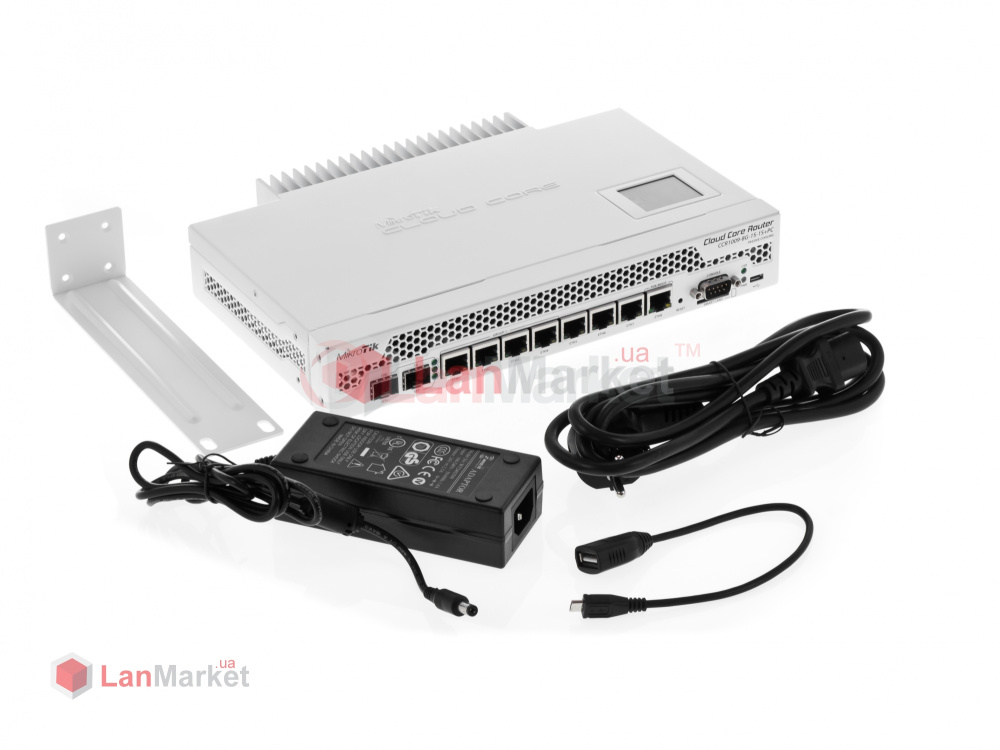

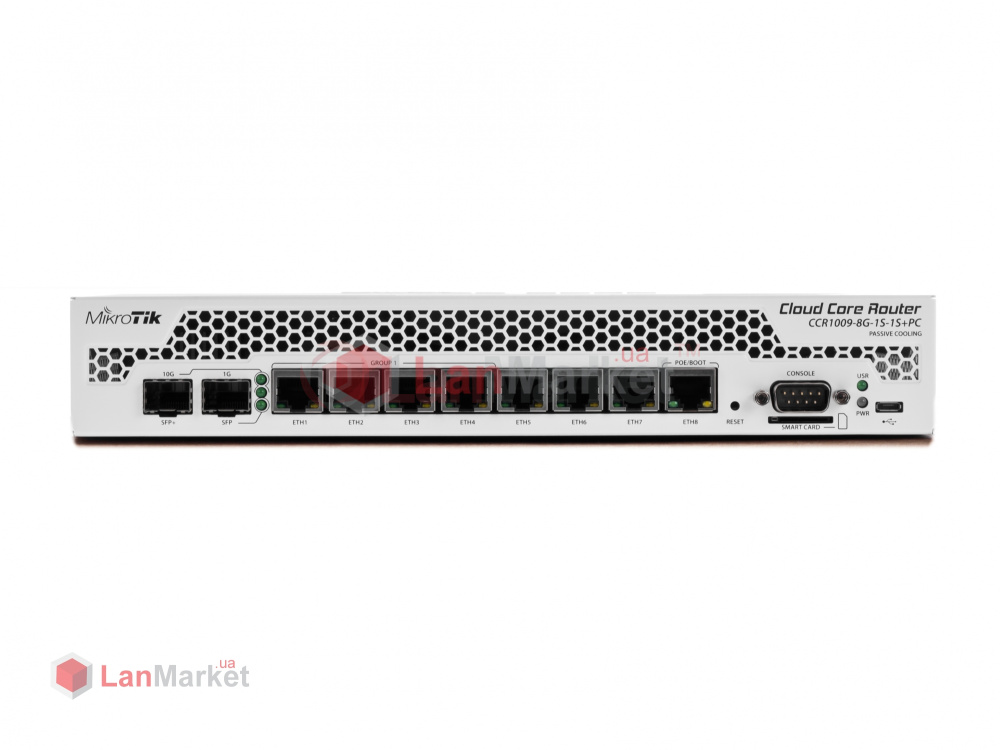

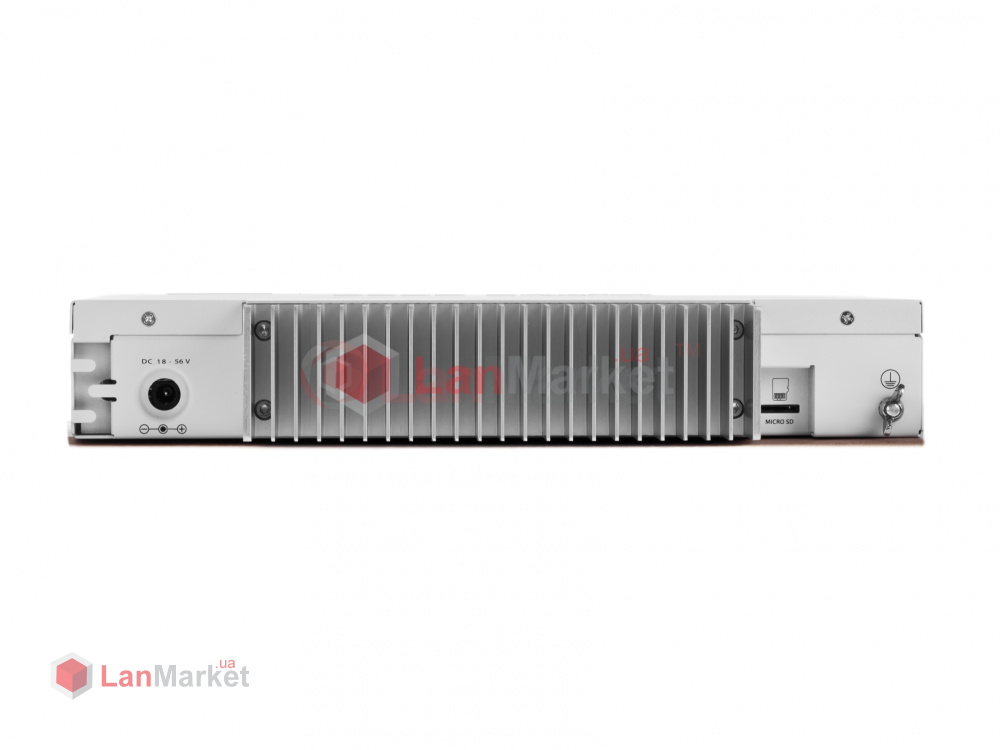

У Cloud Core Router 1009-8G-1S-1S+PC для потреб користувача Mikrotik виділив 8 портів 10/100/1000 Gigabit Ethernet, 1 гігабітний слот SFP і один 10-гігабітний слот SFP+ (до 10 км). miniGBIC-модулі, зрозуміло, в комплектацію не включені та купуються окремо. Крім стандартного живлення від DC-адаптера, через порт Eth8 можна подати резервне PoE-живлення (Passive PoE). Для розширення внутрішньої пам'яті, яка у пристрої всього 128 Мб NAND-Flash, можна використовувати слот MicroSD, чи порт microUSB (адаптер на USB у комплекті).

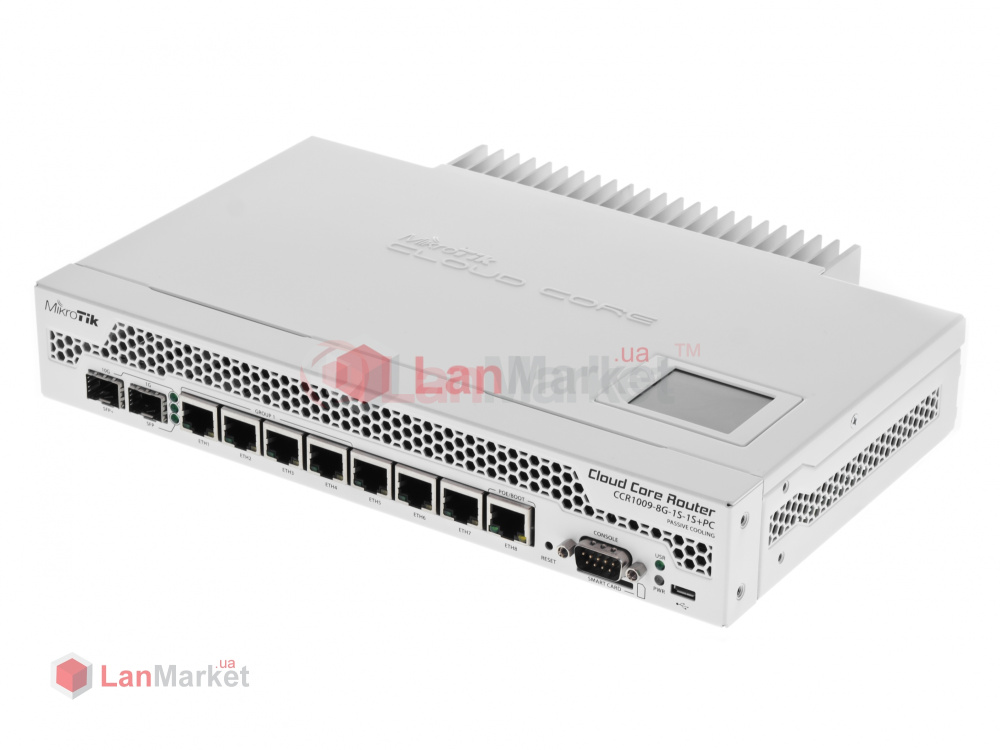

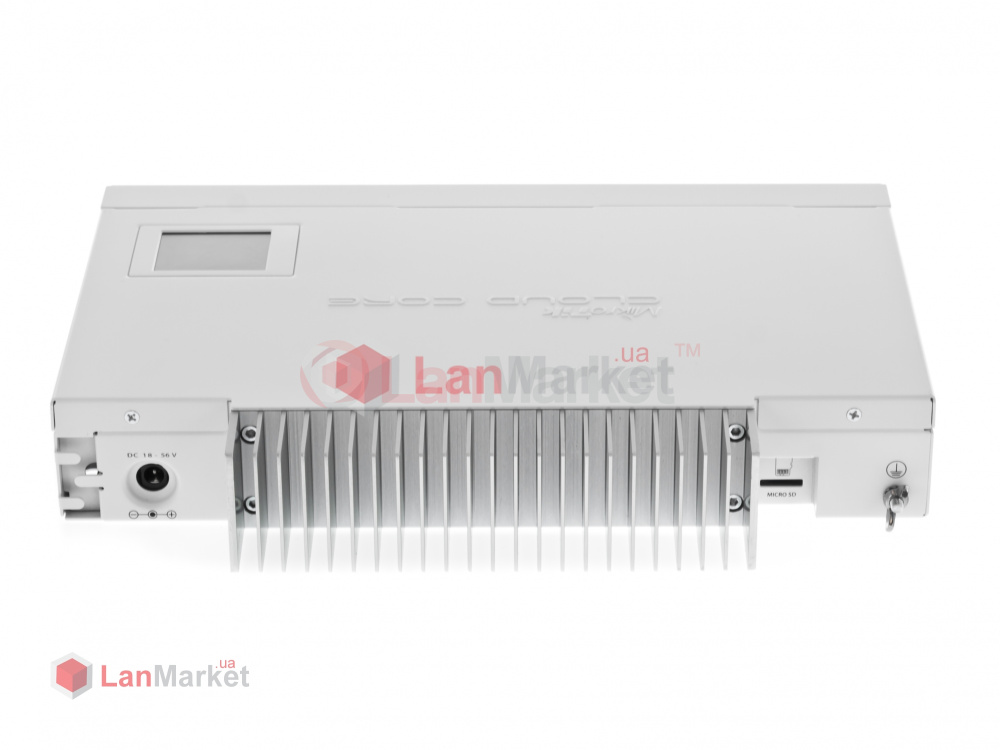

Слот SmartCard дозволить використовувати пристрій у мережах з високим рівнем безпеки, а COM-порт – підключити до консолі. На зовнішній екран може бути виведена вся важлива системна інформація (температура, завантаження процесора, трафік і т.д.). На жаль, екран розміщений не зовсім зручно – на верхній кришці (при щільному монтажі в 19” стійку екран може бути прихований), але при розмірах 1U на передній панелі йому просто не залишилося вільного місця.

Сфера застосування Cloud Core Router CCR1009-8G-1S-1S+PC

Пристрій працює під керуванням 64-бітної RouterOS Level 6. Шостий рівень ліцензії знімає всі обмеження на кількість тунелів (PPPoE, PPTP, L2TP, OVPN) і кількість одночасних користувачів HotSpot. CCR1009-8G-1S-1S+PC – маршрутизатор корпоративного рівня. Завдяки наявності SFP+, він відмінно підійде як вузловий контролер на ділянках з вхідним каналом 10 Гбіт/сек (корпоративні мережі, низькорівневі вузли Датацентру).

Величезна обчислювальна потужність повноцінного 9-ядерного процесора здатна впоратися з повним одночасним завантаженням всіх доступних мережевих інтерфейсів (19 Гбіт/сек., розмір пакетів не має значення). Пакетна продуктивність становить понад 1 млн. пакетів/сек. Наприклад, якщо ви інтернет-провайдер, таке пакетне навантаження можуть створити 75 користувачів, які одночасно, на швидкості 90 Мбіт/сек кожен, будуть качати дані через P2P-клієнт.

Завдяки своїй продуктивності, Cloud Core Router CCR1009-8G-1S-1S+PC також підійде як Firewall, або VPN-сервер з пропускною здатністю 10 Гбіт. Крім цього, у корпоративному секторі CCR1009-8G-1S-1S+PC може застосовуватись у складі систем виявлення вторгнень, а також засобів мережевого моніторингу та аналітики.
