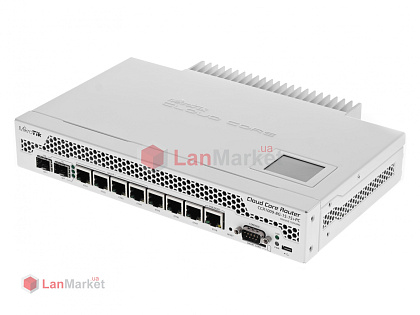

Cloud Core Router CCR1009-8G-1S-1S+PC Mikrotik

Полноценный многопоточный процессор CCR1009-8G-1S-1S+PC

Сказать, что Cloud Core Router CCR1009-8G-1S-1S+PC является высокопроизводительным маршрутизатором, означает не сказать вообще ничего. В устройстве применен процессор Tilera TILE-Gx (модель TILE-Gx8009) c 9 ядрами, каждое из которых работает на частоте 1 ГГц.

Tilera TILE Gx-9 – полноценный 9-ядерный 64-битный процессор с MIMD-архитектурой Multiple Instruction stream, Multiple Data stream), изготовленный по 40-нм нормам. MIMD-архитектура реализует аппаратный уровень многопоточности обработки данных и поступающий к ним инструкций. Производителем процессора заявлена работа на частоте 1-1.2 ГГц, однако в связи с применением пассивной системы охлаждения, от частоты в 1.2 ГГц пришлось отказаться, ограничив ее на уровне 1 ГГц. Процессор оснащен полноценной кеш-памятью L1, L2 и L3. Все 9 ядер и кэш-память соединены терабитной (!) Mesh-шиной.

Аппаратный свич (Network I/O) подключен к шине через mPIPE (mPIPE packet processing engine), пропускная способность составляет 24 Гбит/сек., либо до 60 миллионов пакетов/сек. Линии PCI Express (PCIe) подключены к шине TRIO-интерфейсом, суммарной пропускной способности достаточно для 20 Гбит полнодуплексного трафика с любым размером пакетов. Есть и фирменная технология MiCA, которая призвана аппаратно ускорить обработку при компрессии (до 5 Гбит/сек) и шифровании (до 10 Гбит/сек) трафика. Встроенный 72-битный контроллер TILE-Gx поддерживает до 128 Гбит памяти DDR3 с частотой 1333 МГц и коррекцией ошибок ECC.

Производителем Cloud Core Router CCR1009-8G-1S-1S+PC установлено 2Гб памяти DDR3 800 МГц. К сожалению, установить более производительную память, либо расширить её объем не получится, но если учесть цену устройства, претензий тут вообще быть не может. Конечно, следует заметить, что такая беспрецедентная производительность возможна только при работе процессора на частоте 1.2 ГГц с 128 Гбитами оперативной памяти, при использовании всех доступных интерфейсов. Мы привели параметры процессора для того, чтобы вы в полной мере смогли представить производительность, возможности и потенциал применяемого в CCR1009-8G-1S-1S+PC процессора.

Интерфейсы Cloud Core Router 1009-8G-1S-1S+PC

В Cloud Core Router 1009-8G-1S-1S+PC для нужд пользователя, Mikrotik выделил 8 портов 10/100/1000 Gigabit Ethernet, 1 гигабитный слот SFP и один 10-гигабитный слот SFP+ (до 10 км). miniGBIC-модули, разумеется, в комплектацию не включены и приобретаются отдельно. Помимо стандартного питания от DC-адаптера, через порт Eth8 можно подать резервное PoE-питание (Passive PoE). Для расширения внутренней памяти, а её в устройстве всего 128 Мб NAND-Flash, может быть использован слот MicroSD, либо порт microUSB (адаптер на USB в комплекте).

Слот для SmartCard позволит использовать устройство в сетях с высоким уровнем безопасности, а COM-порт – подключить к консоли. На внешний дисплей может быть выведена вся важная системная информация (температура, загрузка процессора, трафик и т.д.). К сожалению, экран размещен не совсем удобно – на верхней крышке (при плотном монтаже в 19” стойку экран может быть скрыт), но при размерах 1U на передней панели для него просто не осталось свободного места.

Сфера применения Cloud Core Router CCR1009-8G-1S-1S+PC

Устройство работает под управлением 64-битной RouterOS Level 6. Шестой уровень лицензии снимает все ограничения на количество используемых туннелей (PPPoE, PPTP, L2TP, OVPN) и количество одновременных пользователей HotSpot. CCR1009-8G-1S-1S+PC – маршрутизатор корпоративного уровня. Благодаря наличию SFP+, он отлично подойдет в качестве узлового контроллера на участках с входящим каналом 10 Гбит/сек (корпоративные сети, низкоуровневые узлы ДатаЦентра).

Огромная вычислительная мощность полноценного 9-ядерного процессора способна справиться с полной одновременной загрузкой всех доступных сетевых интерфейсов (19 Гбит/сек., размер пакетов значения не имеет). Пакетная производительность составляет более 1 млн. пакетов/сек. Для примера, если вы интернет-провайдер, такую пакетную нагрузку могут создать 75 пользователей, которые одновременно, на скорости 90 Мбит/сек каждый, будут качать данные через P2P-клиент.

Благодаря своей производительности, Cloud Core Router CCR1009-8G-1S-1S+PC также подойдет в качестве Firewall, либо VPN-сервера с пропускной способностью 10 Гбит. Помимо этого, в корпоративном секторе CCR1009-8G-1S-1S+PC может применяться в составе систем обнаружения вторжений, а также средств сетевого мониторинга и аналитики.
