Створення та тестування бездротового мосту на базі LigoPTP 5-23 PRO

30.12.2013
Поділитись у:
*/?>

Після огляду бездротової точки доступу операторського класу LigoPTP 5-23 PRO від компанії LigoWave ми вирішили провести тест цього обладнання, створивши бездротовий міст і перевіривши його пропускну здатність.

Тому, далі в цій статті, ми детально розповімо вам про встановлення, налаштування та тестування LigoPTP 5-23 PRO .

Встановлення та монтаж

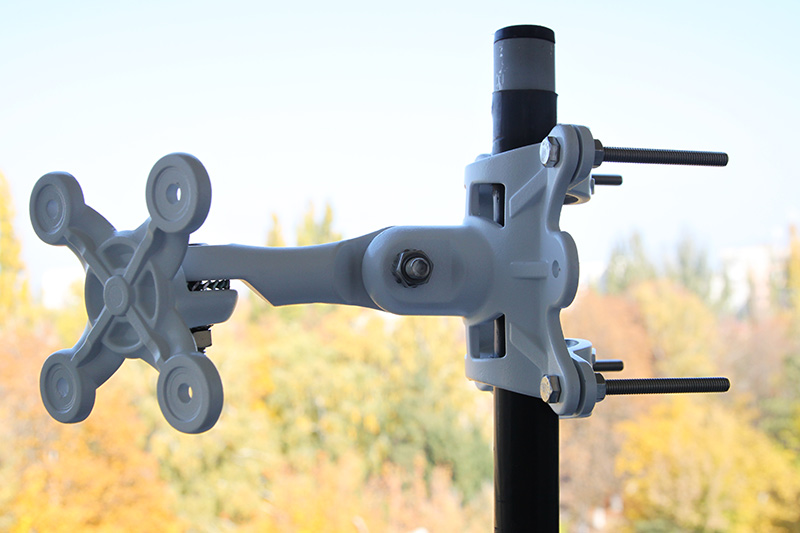

В огляді ми згадували, що в комплекті з бездротовою точкою доступу поставляється досить зручний та універсальний кронштейн, який дозволяє кріпити пристрої серії LigoPTP практично до будь-якої поверхні. При цьому, так само завдяки цьому кронштейну досить легко можна задавати будь-який кут нахилу в будь-якій площині. Це дуже зручно, особливо у випадках, коли установка ведеться у важкодоступних умовах.

Монтаж LigoPTP 5-23 PRO LigoWave

Весь процес монтажу досить простий і не вимагає якихось додаткових інструментів, в принципі як звичайно з мережевим обладнанням LigoWave . Однак, кріпити потрібно надійно, тому що LigoPTP 5-23 PRO має відносно велику вагу, що становить 3.3кг. На встановлення двох точок доступу, у нас пішло не більше півтори години, включаючи прокладку кабелю.

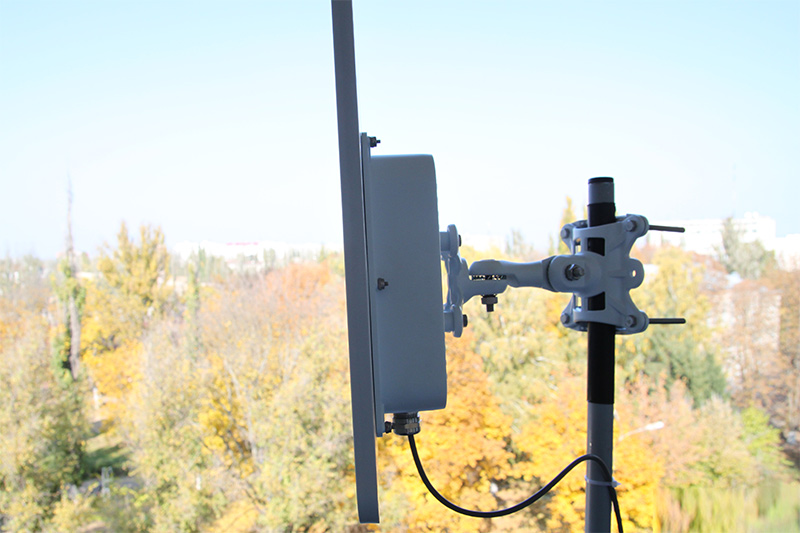

Установка LigoPTP 5-23 PRO LigoWave

Налаштування LigoPTP 5-23 PRO

Налаштування точок доступу LigoPTP 5-23 PRO, ми проводили через фірмовий web-інтерфейс, і так само хочеться відзначити простоту налаштування. Втім, краще розповісти.

За замовчуванням, IP адреса точки доступу – 192.168.2.66, а логін та пароль адміністратора – admin/admin01. Пройшовши авторизацію, ми одразу потрапляємо на сторінку статистики. Але оскільки ще нічого не налаштовано, то спочатку потрібно задати конфігурацію. Ми налаштовуємо прозорий міст між двома віддаленими точками. Тому в першу чергу задаємо необхідні налаштування для проводового інтерфейсу на вкладці Configuration, в розділі Network. І так як у нас в мережі працює DHCP сервер, на який покладено функцію виділення IP адрес пристроям, то ми вибираємо Method - Dynamic IP. Більше ніяких змін тут можна не робити.

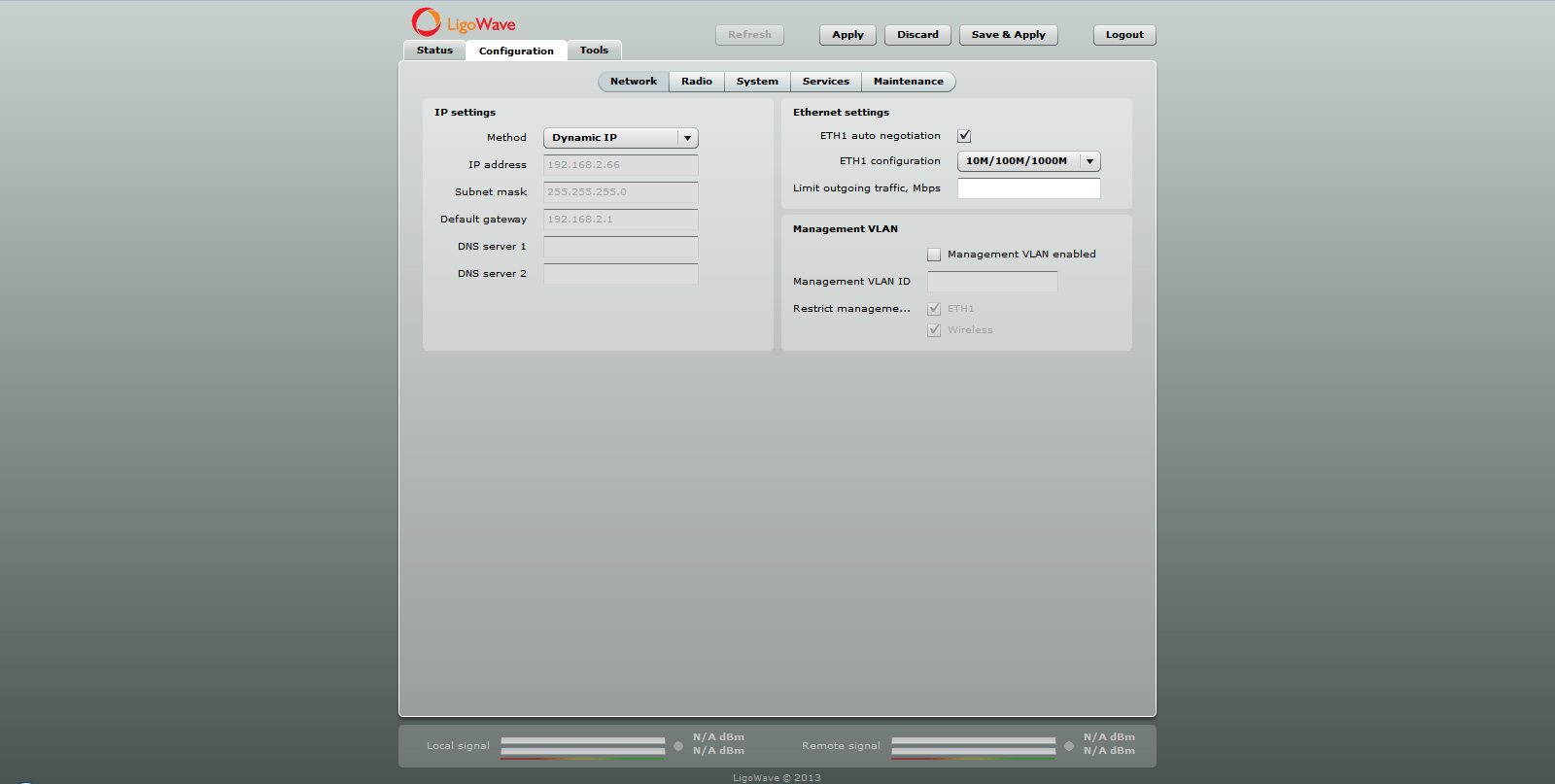

Настройка

Далі, переходимо до розділу Radio, де нам представить налаштувати бездротове з'єднання. З урахуванням того, що всі пристрої серії LigoPTP, використовують для зв'язку пропрієтарний протокол компанії LigoWave - W-Jet, у цьому розділі так само все досить просто. Зокрема, режими роботи Operation Mode можуть бути тільки Master або Slave (Базова станція або Клієнт). У першому випадку ми обираємо Master. Далі вписуємо своє значення у полі Link ID (аналог SSID) та вибираємо ширину каналу Channel Width – 40MHz. Не зайвим буде встановити шифрування. Для цього вибираємо Encription - AES і вписуємо ключ шифрування в полі Passphrase.

Інші параметри, без особливої необхідності, можна залишити без зміни.

Вкладка Radio

Насправді, на цьому, налаштування першої точки доступу, можна вважати закінченою.

І далі нам потрібно налаштувати клієнтський пристрій (Slave). Робиться це так само, тільки у розділі Configuratin - Radio, як Operation Mode, потрібно вибрати параметр - Slave. А всі інші налаштування, як дротового, так і бездротового інтерфейсів, повинні точно повторювати наведені вище настройки.

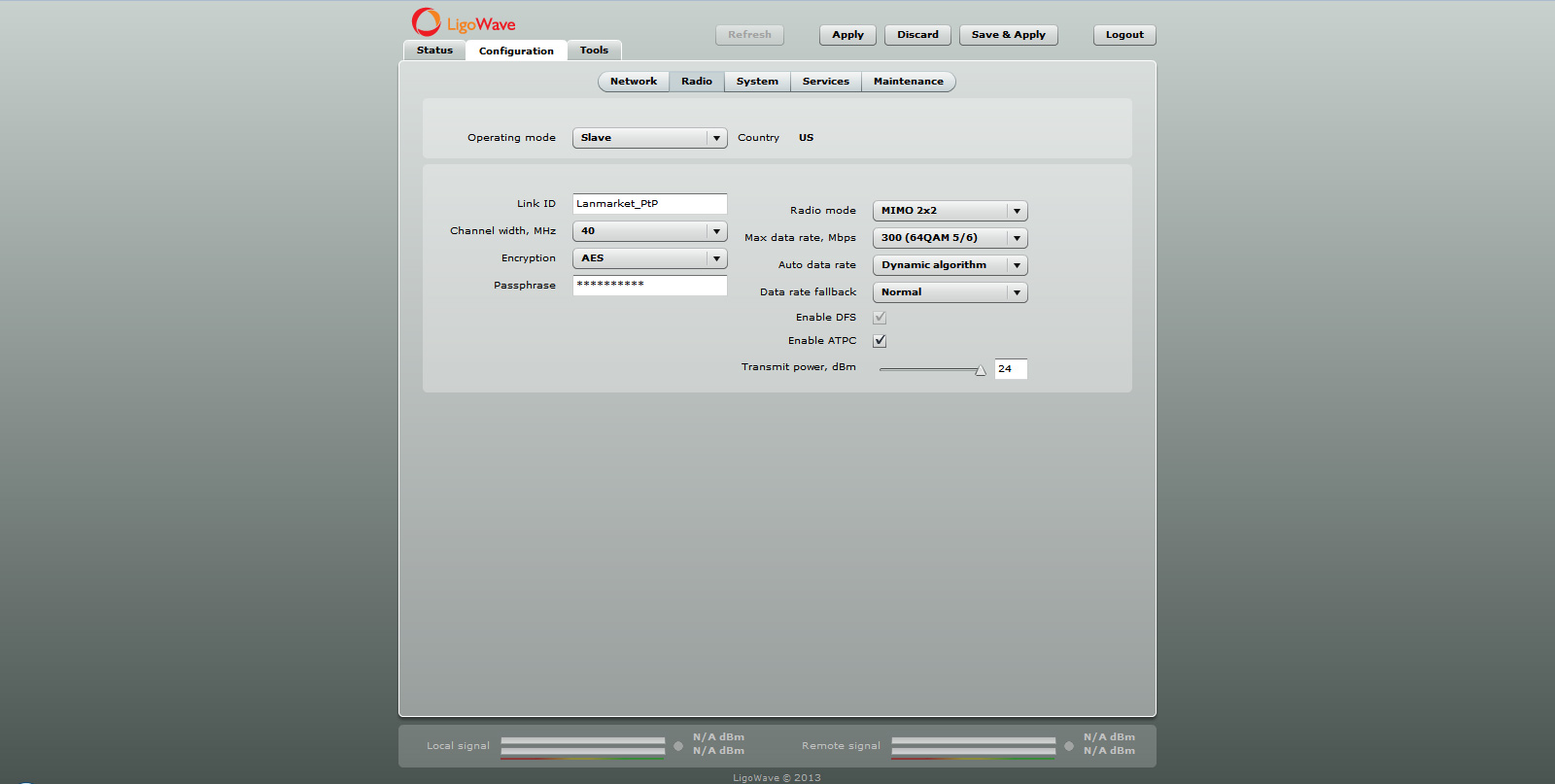

Настройка клиентского устройства

І коли ви збережете введену конфігурацію кнопкою Save&Apply, якщо все зроблено правильно, ви повинні побачити всі параметри встановленого з'єднання на вкладці Status.

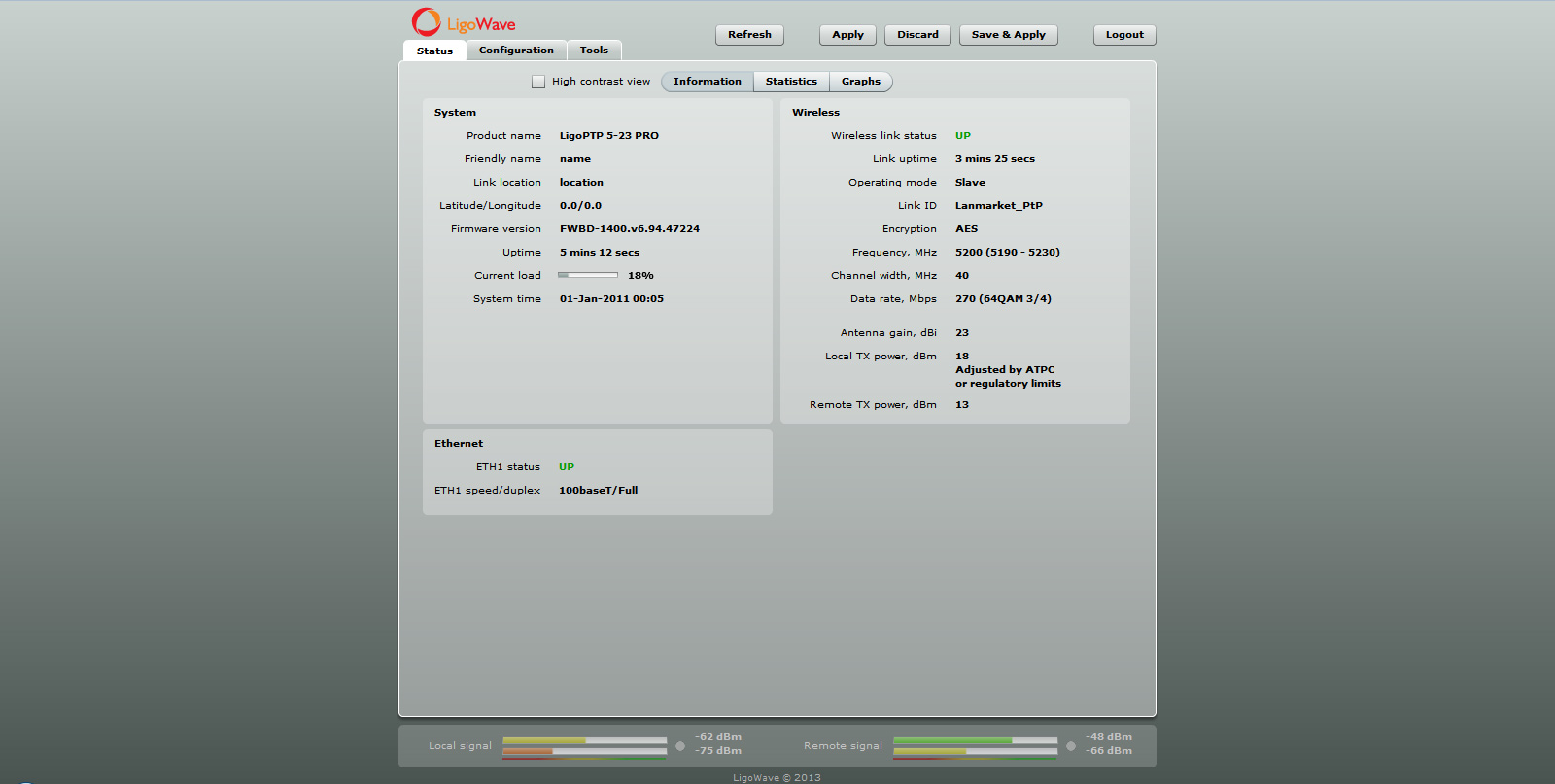

Вкладка статус

Але так як ширина кута антени LigoPTP 5-23 PRO, всього 8⁰ просто необхідно провести більш точне юстування обох пристроїв. А для більшої зручності цього процесу, краще скористатися інструментом Antenna Alignment, що знаходиться в папці Tools, web-інтерфейсу точки доступу.

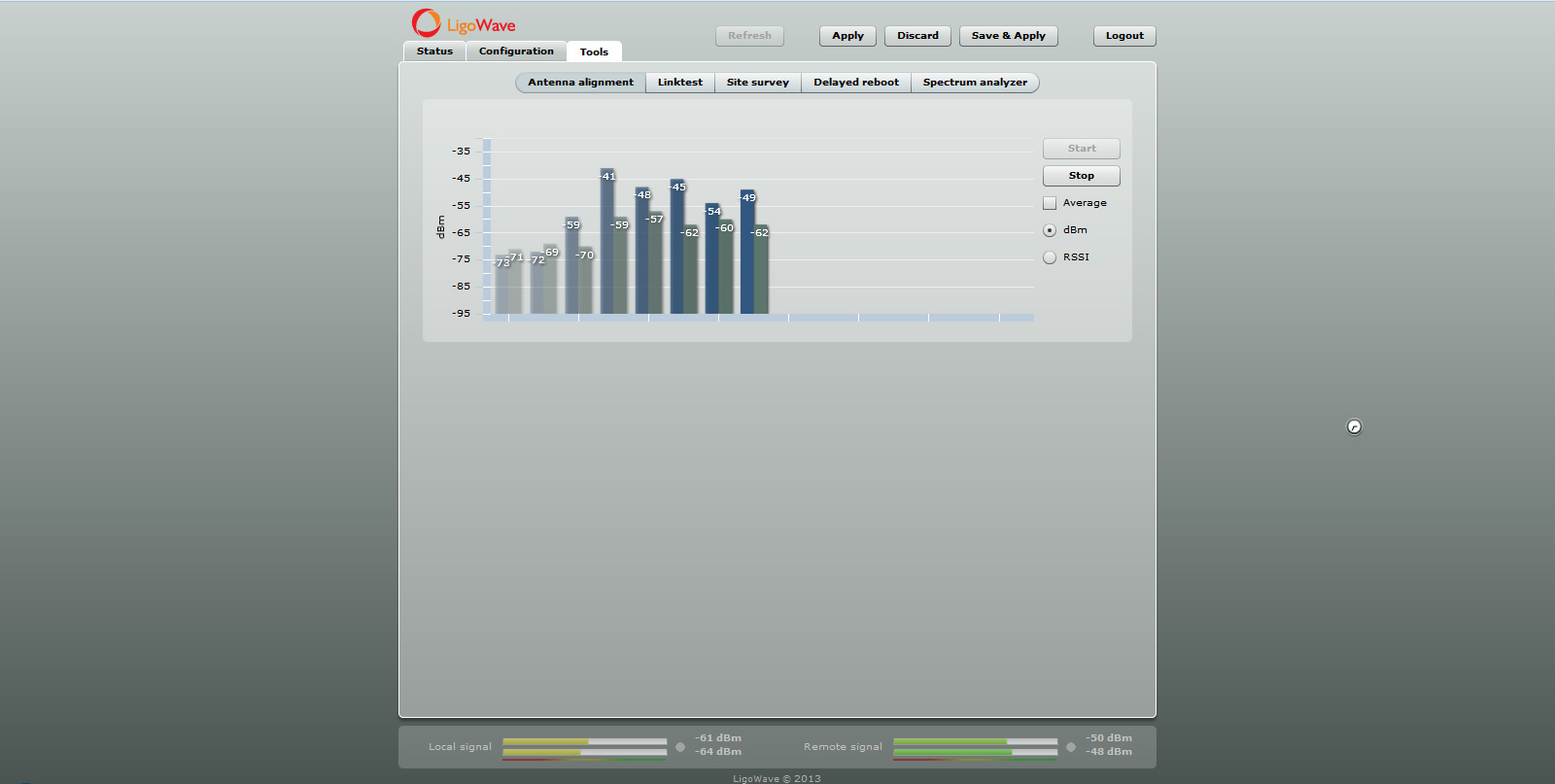

Юстировка устройств

Ну і досягши максимальних показників рівня сигналу, можна приступати до тестування створеного каналу.

Тестування LigoPTP 5-23 PRO LigoWave

В результаті дій, описаних вище, у нас вийшов бездротовий прозорий міст, на кшталт точка-точка, на відстань близько 1км. І тепер ми можемо протестувати його за допомогою вбудованого в програмне забезпечення інструменту Linktest.

Для проведення цього тесту, ми будемо використовувати пакети різних розмірів - 64bytes, 512bytes, 1024bytes та 2048bytes. І в результаті отримуємо ось таку картину:

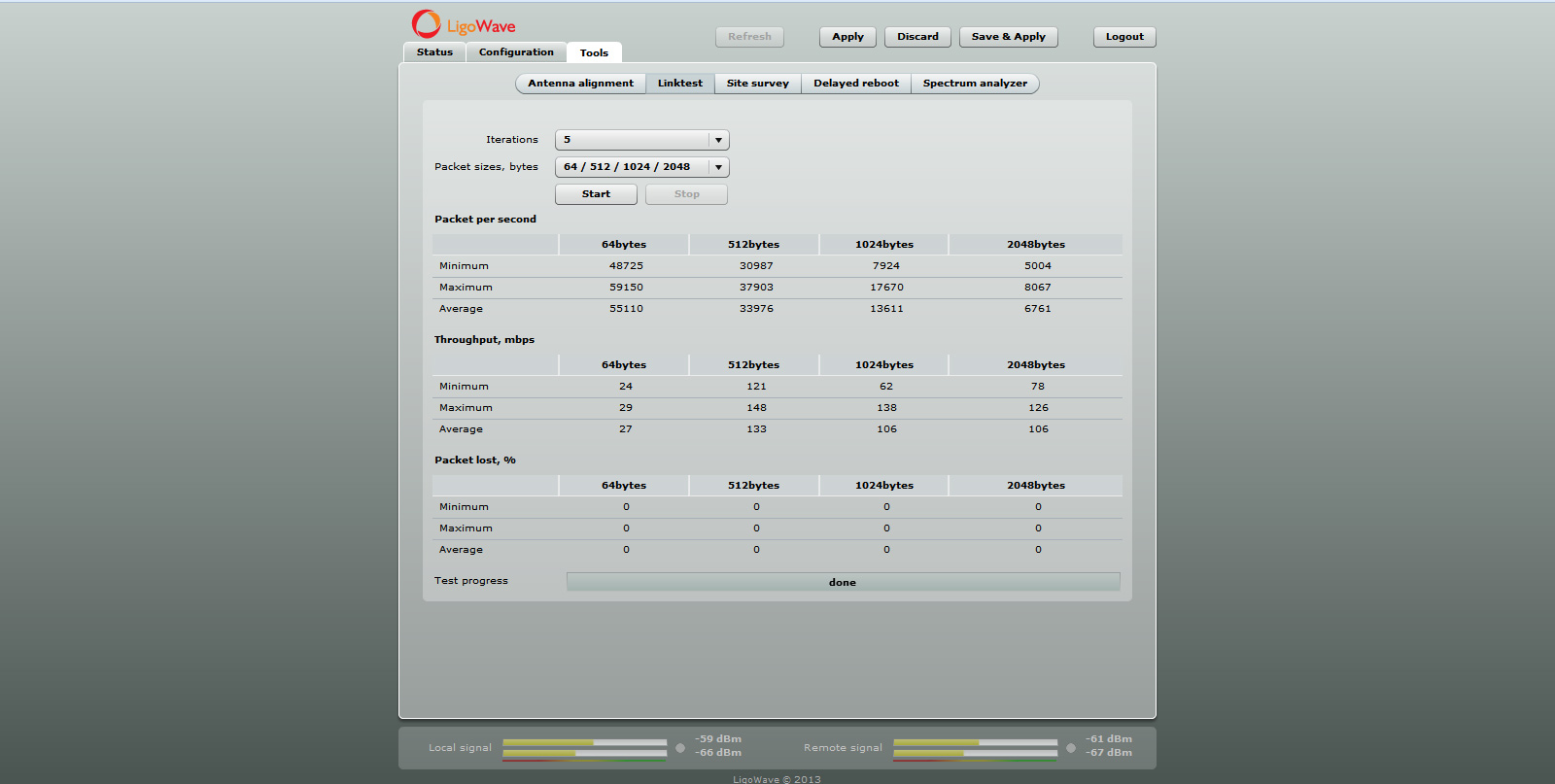

Инструмент тестирования

Де ми бачимо, що для пакетів в 64bytes, пропускна здатність каналу становить 55000pps (пакетів за секунду) або 27Mbps. А ось вже для пакетів в 512bytes, майже 34000pps або ж - 133Mbps. І в цілому швидкість повністю відповідає заявленій виробником.

Проте це тест між двома точками, тому ми вирішили провести ще один тест, в якому буде перевірена пропускна здатність, між двома пристроями, що знаходяться по різні сторони бездротового каналу.

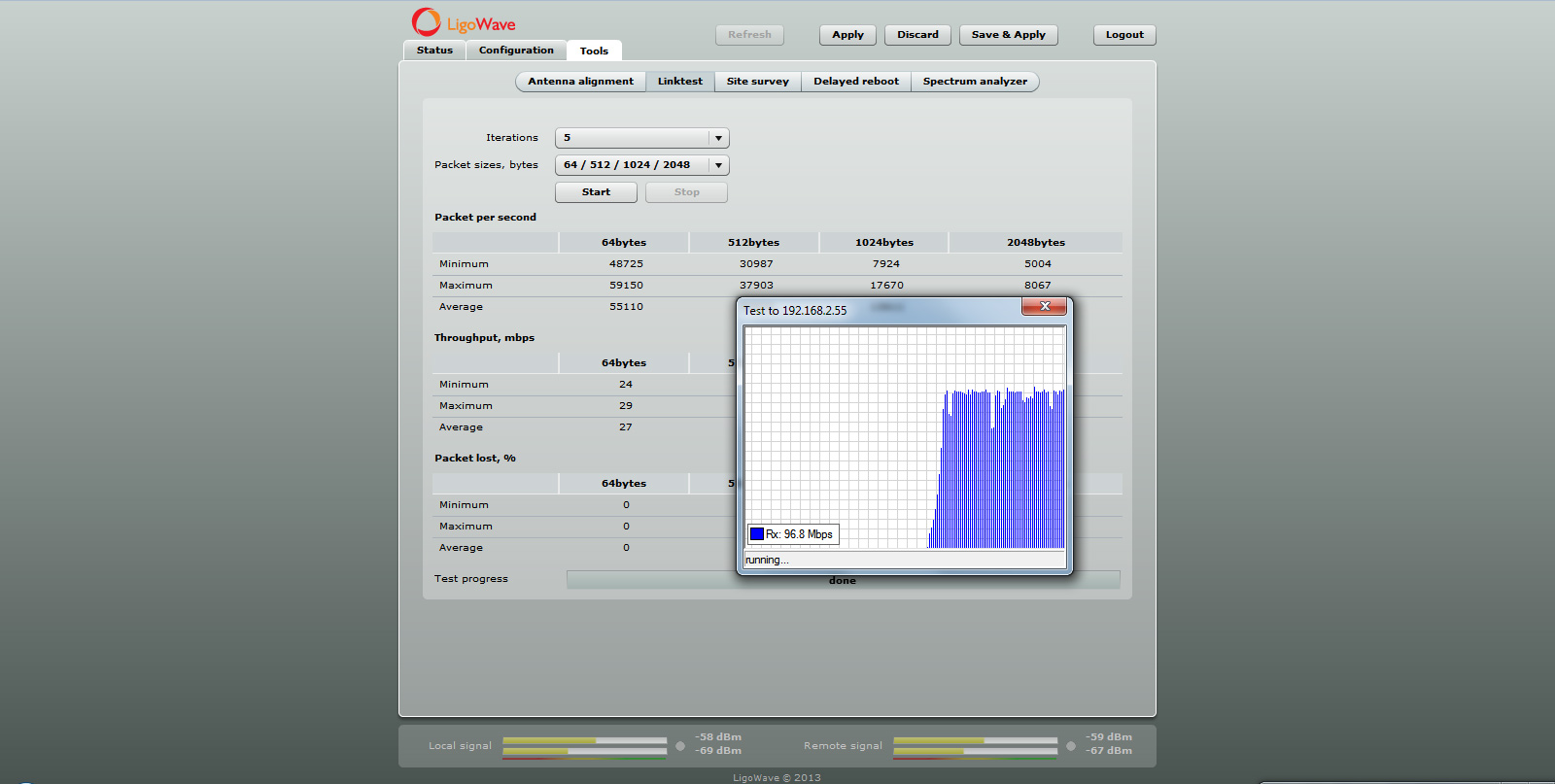

Инструмент тестирования 2

І цей тест майже повністю підтвердив результати попереднього, показавши середню швидкість >95Mbps.

Підсумок

Ну і в кінці, підбиваючи підсумок, можна сказати, що результати всіх цих дій були прогнозовані, і повністю підтвердили заявлені виробником показники. З нашого боку, ми можемо сказати, що це обладнання ідеально підходить для вирішення більшості завдань, пов'язаних з побудовою бездротових каналів зв'язку за типом крапка. А враховуючи його не високу вартість як для обладнання операторського класу, ми можемо сміливо рекомендувати його як провайдерам, для забезпечення зв'язком, наприклад віддалених локацій, так і для інших потреб, невеликих і середніх мереж.
