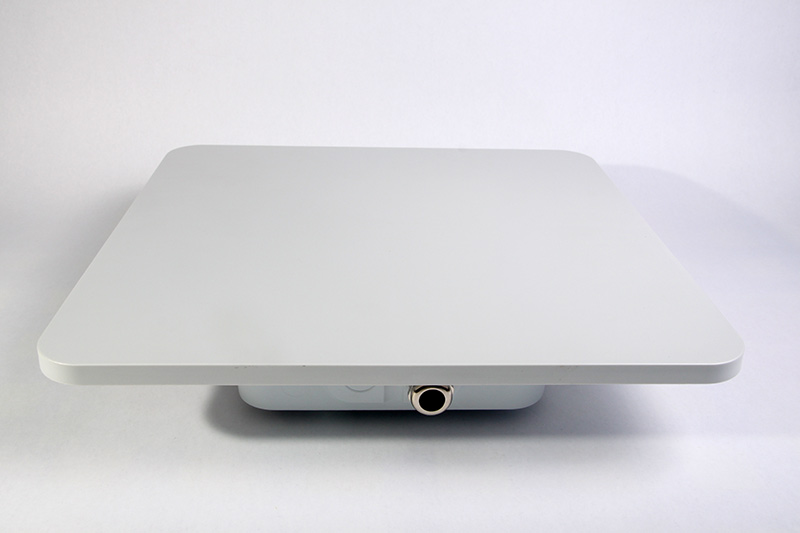

Обзор беспроводной точки доступа LigoPTP 5-23 PRO

Компания LigoWave, не смотря на совой молодой возраст (основана она в 2007 году), уже успела завоевать рынки многих стран мира. И все благодаря тому, что основной ее продукцией, являются высокопроизводительные беспроводные решения операторского класса, построенные на передовых технологиях и использующие современные аппаратные платформы в совокупности с надежным и функциональным программным обеспечением. Что полностью удовлетворяет потребности растущей сетевой инфраструктуры.

Так, одним из самых популярных продуктов компании, является серия LigoPTP, предназначенная для создания широкополосных беспроводных канал связи, по типу точка-точка. И именно о данных устройствах мы сегодня и расскажем, на примере модели LigoPTP 5-23 PRO, которая, на наш взгляд, максимально раскрывает возможности данного оборудования.

   Комплект поставки

Как и большинство профессионального оборудования и устройств операторского класса, LigoPTP 5-23 PRO поставляется в стандартной для этого производителя, картонной коробке белого цвета, без каких либо излишеств или украшательств. На самой упаковке, можно увидеть лишь логотип LigoWave и не большую наклейку с названием модели и ее серийным номером.

Внутри упаковки, все элементы комплекта поставки, упакованы в отдельные отсеки, и все сделано таким образом, чтобы свести к минимуму возможные повреждения в процессе транспортировки.

А сам комплект поставки, включает в себя:

- беспроводную точку доступа LigoPTP 5-23 PRO

- PoE инжектор

- сетевой шнур питания

- крепежный кронштейн

- крепежная фурнитура

- инструкция в печатном виде

Одним словом, комплект поставки, полностью самодостаточный и имеет все необходимое для быстрого введения устройства в эксплуатацию.

   Внешний вид и интерфейс

Даже по весу упаковки, можно понять, что перед вами, что-то достаточно надежное. И так оно и есть. Выполнена данная точка доступа из прочных материалов - алюминиевых сплавов и высокопрочного пластика. Что сразу говорит о том, что ее применение, возможно в разнообразнейших, даже очень суровых, погодных условиях, на протяжении длительного времени.

Передняя часть устройства, это антенна. На ее лицевой стороне, нет никаких надписей или логотипов, просто плоская поверхность.

А с обратной стороны, под прочным металлическим корпусом, скрыта само устройство. Сзади которого, имеются специальные отверстия для крепления. Причем LigoPTP 5-23 PRO, может крепиться как непосредственно, к вертикальной мачте, так и к другим поверхностям, с помощью кронштейна с изменяемым углом.

Из интерфейсов, LigoPTP 5-23 PRO имеет только один RJ45 Ethernet порт, но зато - Гигабитный, по которому осуществляется связь устройства с проводными сетями и подача электропитания по протоколу PoE. От попадания влаги, и воздействия прочих атмосферных явлений, порт защищен специальным колпачком, который надежно фиксирует кабель и герметично закрывает внутреннее содержимое точки доступа.

Так же, на одной из сторон устройства, имеются четыре кнопки управления и OLED дисплей, призванные облегчить процесс настройки оборудования. А так же, предназначенные для контроля за работой беспроводного канала связи.



Технические характеристики



Конечно же, в рассказе о любом оборудовании, самым важным и интересным разделом, являются технические данные и характеристики устройства. Тем более, что в случае с беспроводной точкой доступа LigoPTP 5-23 PRO, есть о чем рассказать.

Начать, конечно же, стоит с того, что работает LigoPTP 5-23 PRO в частотном диапазоне 5.150-5.915GHz, где достаточно “чистый” эфир, с не большим количеством помех. Что делает каналы связи, созданные с применением этого оборудования, достаточно устойчивыми. При этом, для связи, используется проприетарный протокол, разработанный компанией LigoWave, специально для PtP оборудования - W-Jet protocol, а так же, современная технология - 2x2 MIMO, с шириной канала до 40MHz, позволяющая значительно расширить полосу пропускания.

Максимальная выходная мощность LigoPTP 5-23 PRO, составляет 28dBm. А встроенная антенна, работает в горизонтальной и вертикальной поляризациях с шириной луча в 8 градусов и имеет достаточно больной коэффициент усиления, до 23dBi.

Как уже было сказано ранее, для связи с проводными сетями, LigoPTP 5-23 PRO, оснащена одним 10/100/1000MBit/s Gigabit Ethernet портом, по которому, совместно с данными, подается и питание на устройство с напряжением до 48V постоянного тока. При этом, потребляемая мощность, не превышает 8W.

Все вместе, позволяет устанавливать беспроводное соединение между двумя такими устройствами с суммарной пропускной способностью до 220Mbps (100Mbps Full-Duplex) на достаточно большие расстояния в десятки километров.



Программное обеспечение



Не маловажным, будет рассказать и о программном обеспечении, под управлением которого, работают беспроводные точки доступа LigoPTP.  Оно специально разработано компанией производителем, для своих устройств. Сам интерфейс микропрограммы, достаточно понятный и прост в использовании. Производить любые настройки, достаточно легко, кроме того, имеется довольно обширная статистика по состоянию соединения. Еще  хочется заметить, что попадая первый раз на страницу web-интерфейса устройств компании LigoWave, можно найти сходство с продукцией некоторых других брендов, например Deliberant. Однако, это сходство не совсем полное, да и оно понятно, потому как обе эти торговые марки, принадлежат одному производителю. За исключением того, что для связи, оборудование LigoPTP, не использует протоколы семейства IEEE802.11, а применяет свой собственный протокол, W-Jet. А под торговой маркой Deliberant, выпускается оборудование, в большей степени, ориентированное на клиентскую часть WISP сетей.

Так же, хочется отметить, что управление данным ПО, может осуществляться, как через web-интерфейс GUI, так и при помощи командной строки (CLI), по протоколу SSH.

А так же, одной из особенностей, можно назвать возможность интеграции с централизованными системами управления, такими как Wireless Network Management system (WNMS) и WNMS Cloud. Которые позволяют управлять беспроводными сетями и вести мониторинг их работы из одного места. При этом поддерживают большое число (до нескольких тысяч) устройств, различных производителей.

   Тестирование и эксплуатация

Мы провели ряд тестов с использованием беспроводного канала связи, построенного с применением точек доступа LigoPTP 5-23 PRO. Однако, данная тема, оказалась достаточно обширной, и на наш взгляд, достойна отдельной статьи - Создание и тестирование беспроводного моста на базе LigoPTP 5-23 PRO, с которой вы можете ознакомиться, перейдя по ссылке. Но забегая вперед, сразу скажу, что все, даже смелые ожидания, связанные с этим устройством, полностью оправдались, и оно показало себя с самой лучшей стороны.



Вывод

Подводя итоги этого обзора, хочется отметить, что LigoPTP 5-23 PRO, как представитель всей линейки оборудования LigoPTP от компании LigoWave, является самодостаточным устройством, способным удовлетворить потребности большинства операторов связи, связанных с построением беспроводных каналов на большие расстояния. Такие каналы, не только являются устойчивыми, но и обеспечивают достаточно высокую пропускную способность.

Кроме того, LigoPTP 5-23 PRO имеет надежное конструктивное исполнение, способное обеспечить бесперебойную работу в тяжелых климатических и погодных условиях.

А учитывая относительно не высокую стоимость, в сочетании с преимуществами перечисленными выше, можно сказать, что LigoPTP - это идеальный выбор для Point-to-Point решений в рамках не крупных предприятий или малых и средних интернет провайдеров.
