Signal Fire AI-8 / AI-8C / AI-9 - як розпочати зварювання

Зміст:

1. Зварювальні апарати Signal Fire
2. Як розпочати зварювання на Signal Fire AI-8, AI-8C, AI-9?
3. Калібрування оптоволоконного зварювального апарату Signal Fire
4. Зварювання волокна на Signal Fire AI-8/AI-8C/AI-9
5. Захист термоусаджуваної гільзей

Signal Fire - компанія, що динамічно розвивається, що спеціалізується на виробництві оптоволоконних зварювальних апаратів . Штаб-квартира знаходиться в Ченду, у ній працює близько 200 професіоналів. Пристрої побудовані з використанням найновіших компонентів від відомих виробників (у тому числі європейських) та засновані на технологічних рішеннях, захищених численними патентами.

Характерною особливістю зварювальних апаратів Signal Fire є використання смартфонів для їх настроювання, архівування робочих даних та діагностики. Продукція цієї компанії здобула визнання на ринках усього світу. Кінці волокна позиціонуються шістьма кроковими двигунами Siemens, що є абсолютним винятком у цій ціновій категорії.

Зварювальні апарати можна використовувати як для розгортання оптоволоконних магістралей довжиною кілька сотень кілометрів, так і в системах FTTH, що вимагають коротких двоточкових з'єднань, в локальних мережах і системах відеоспостереження на основі оптоволокна.

Всі моделі керуються чотириядерним процесором, що забезпечує швидкий час відгуку (зварювальний апарат готовий до роботи через 3 секунди) та короткі операції зварювання та нагрівання. Зварювальні апарати Signal Fire - одні з найшвидших пристроїв такого роду, доступних в даний час на ринку, і найшвидші у своєму ціновому класі.

Ключові особливості:

• 6 моторів для позиціонування волокна

• варіанти вирівнювання серцевини чи оболонки

• Опція автоматичного режиму
• кратність збільшення x300

• чотириядерний процесор, що забезпечує швидкий час відгуку
• час зварювання від 6 секунд (AI-9 – 5 секунд),
• швидке нагрівання гільзи (15 с для гільзи 40 мм)
• конфігурація зі спеціальним додатком для смартфона (Android/iOS)
• програма може створювати звіти про роботу (експорт у xls)
• великий 5,1'' дисплей з регульованою яскравістю,
• металевий корпус знизу покритий гумовим шаром
• вбудована світлодіодна лампа (тільки AI-8),
• змінний акумулятор великої ємності (7800 мАг, близько 200 операцій зварювання та нагріву, для AI-8C та AI-9 240 циклів),
• час заряджання акумулятора близько 3.5 год,
• USB-порт для заряджання смартфона,
• універсальні тримачі волокна,
• якісна практична скринька для інструментів,
• великий набір аксесуарів.

Як розпочати зварювання? - Попередні дії та налаштування

Обов'язковою умовою є завантаження спеціальної програми для пристрою Android з магазину Google Play або для iOS з AppStore.

Попередні кроки включають запуск завантаженої програми, включення зварювальника та вибір опції «Підключити пристрій». З'єднання використовує технологію Bluetooth. Після вибору зварювальника зі списку пристроїв, що відображаються на телефоні, активація з'єднання буде підтверджена відповідним повідомленням у головному вікні програми.

Однією з переваг рішення, що полягає в налаштуванні зварювального апарата за допомогою програми, запущеної на мобільному пристрої, є можливість швидко та легко перевірити наявність нових версій програмного забезпечення. Користувачеві не потрібно забувати перевіряти наявність нового програмного забезпечення на веб-сайті виробника або дистриб'ютора. Достатньо вибрати у головному вікні програми опцію «Оновлення ПЗ».

У разі оновлення мікропрограми воно буде автоматично завантажено в телефон і завантажено в зварювальний апарат. Цей процес може тривати кілька хвилин. Рекомендується періодично перевіряти наявність нового програмного забезпечення.

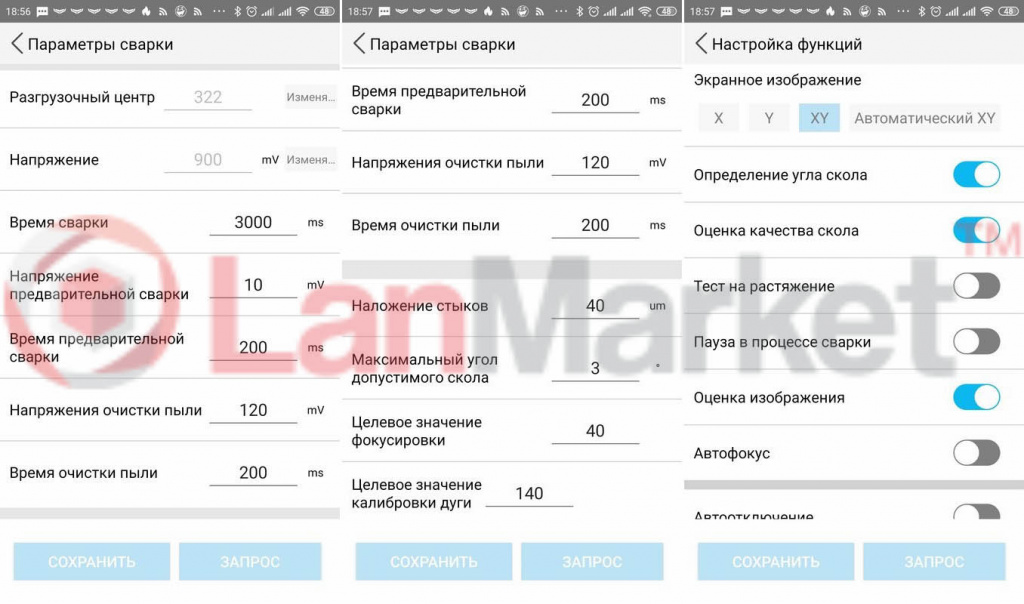

Після входу в меню «Налаштування зварювання» виберіть тип волокон, що зварюються («Режим»: SM - одномодовий, MM - багатомодовий, Auto - одномодовий і багатомодовий), параметр «Якість кінцевої поверхні» (ми рекомендують варіант «Стандартний») і «Режим вирівнювання »(Вирівнювання по серцевині або оболонці).

Інші параметри застосовуються до параметрів дуги. Їхні правильні значення є наслідком калібрування, описаним далі в цій статті. Як правило, не рекомендується вручну змінювати значення параметрів.

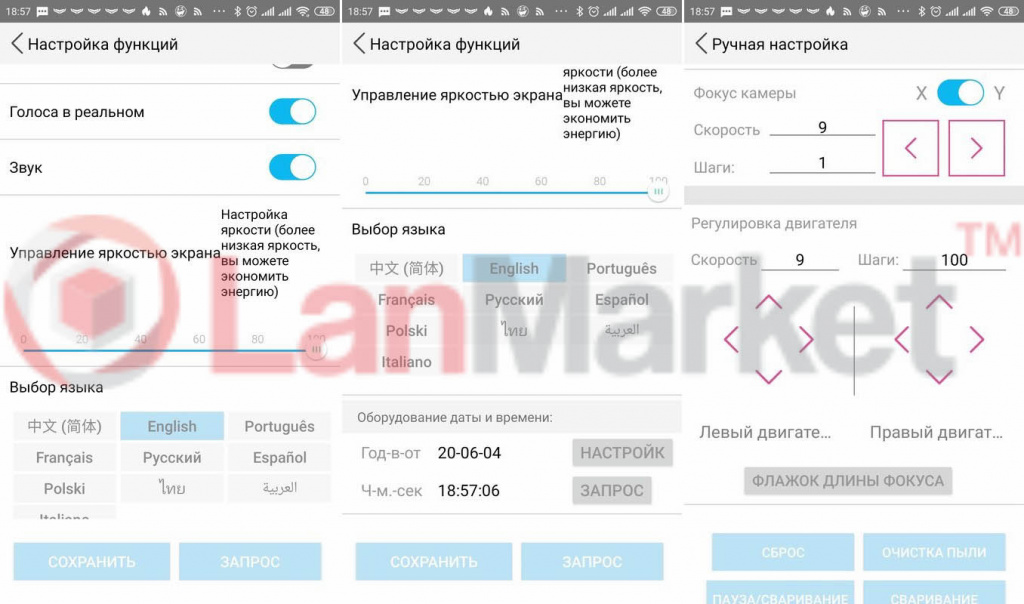

Меню "Налаштування функцій" забезпечує керування функціями, доступними до та після операції зварювання. Вимкнувши деякі з них, можна скоротити всю процедуру, але ми не рекомендуємо змінювати налаштування за промовчанням. Детальний опис кожної функції можна знайти у посібнику користувача.

За умовчанням час усадки нагрівальної арматурної гільзи встановлено на 15 секунд. Цього періоду має вистачити для більшості 40 мм гільз. Для гільз 60 мм рекомендуємо збільшити час до 20 с. У кожному випадку час повинен залежати від отриманих результатів (гільзи різних виробників можуть вимагати різних налаштувань).

Калібрівка

Калібрування оптоволоконного зварювального апарату полягає в регулюванні потужності та температури електричної дуги відповідно до переважаючих умов навколишнього середовища. Правильно налаштовані параметри дуги гарантують високу якість зрощування як з точки зору оптичного згасання, так і з точки зору механічної міцності. Тому калібрування завжди слід виконувати перед зварюванням – на початку роботи або у разі зміни навколишнього середовища (наприклад, від внутрішньої частини системи до зовнішньої, особливо коли різниця температур між точками висока).

Зварювальні апарати Signal Fire використовують популярний метод калібрування - волокна, що знаходяться в зварювальній камері, піддаються впливу кількох електричних дуг. Волокна плавляться, і програмне забезпечення зварювального апарату вимірює та аналізує відстань, на якій лицьові сторони волокна переміщаються назад. На основі вимірювань зварювальний апарат визначає відповідні параметри електричної дуги.

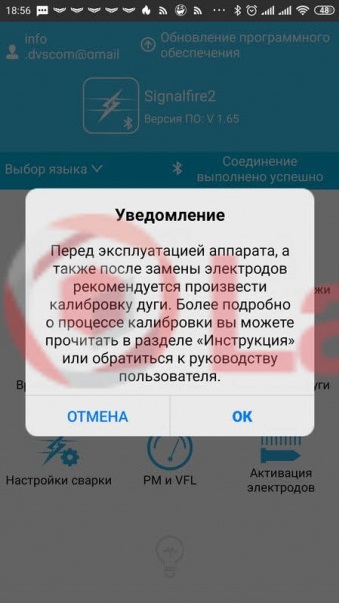

Калібрування Signal Fire AI-8 виконується шляхом вибору опції «Калібрування ARC» у керуючій програмі. Коли волокна вставляються в камеру зрощування і закривається кришка (як у випадку звичайного зрощування), процес калібрування запускається автоматично. Вся процедура може тривати кілька хвилин, інколи ж її слід повторювати. По завершенні зварювальний апарат перетворюється на нормальний режим, тобто. готовий до регулярних операцій зварювання. Про це свідчить піктограма на екрані.

Зварювання волокна

Волокна слід підготувати перед зрощуванням, починаючи з видалення захисного покриття акрилового (оболонки) на довжині близько 3-4 см. Потім необхідно очистити волокно за допомогою серветки безворсової і спирту. Потім очищене волокно потрапляє в сколювач:

Поміщаючи волокно в сколювальник, переконайтеся, що оболонка лежить на відстані 10-15 мм від шкали. Залежно від діаметра волокна (250 мкм або 900 мкм) використовуйте відповідну V-подібну канавку в скелі. Зліва ви можете бачити волокно кабелю, праворуч – волокно пігтейлу.

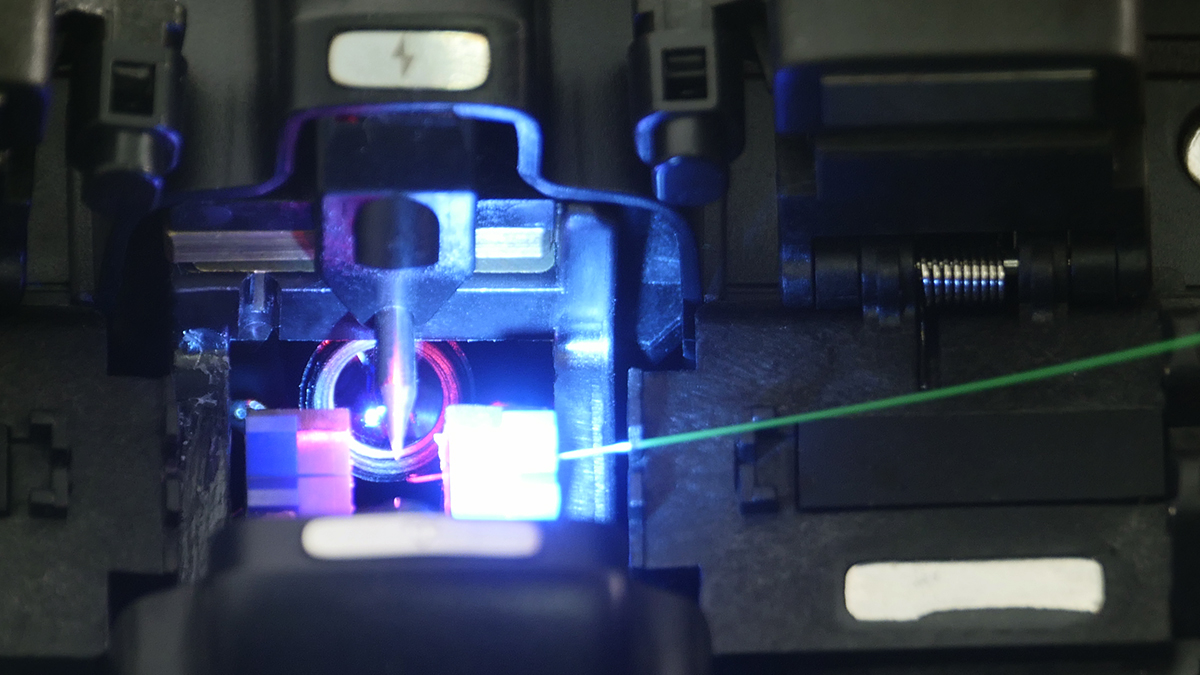

При поміщенні волокна в камеру зрощення рекомендується покласти передню частину волокна на V-подібну канавку (фото вище), потім помістити туди решту волокна і закрити кришку. Торцева поверхня волокна повинна бути приблизно посередині між V-подібною канавкою та електродами. Не рекомендується переміщувати волокно при встановленні його в V-подібну канавку, оскільки це може призвести до накопичення бруду на торцевій поверхні.

Захисні термоусаджувальні гільзи

Після закінчення зварювання місце стику слід захистити термоусаджувальною гільзою . Нагрівач вбудований у зварювальний апарат. Час нагрівання попередньо встановлений у додатку (за умовчанням 15 с). Signal Fire A-8 починає нагрівання автоматично після закриття кришки нагрівача та увімкнення світлової індикації нагріву (фото нижче). Після закінчення процесу нагрівання світло гасне і лунає короткий звуковий сигнал (звукову сигналізацію можна відключити у додатку). Слід пам'ятати, що перед тим, як помістити новий стик у касету, захисна гільза повинна встигнути охолонути.
