Signal Fire - динамично развивающаяся компания, специализирующаяся на производстве оптоволоконных сварочных аппаратов. Штаб-квартира находится в Чэнду, в ней работает около 200 профессионалов. Устройства построены с использованием новейших компонентов от известных производителей (в том числе европейских) и основаны на технологических решениях, защищенных многочисленными патентами.

Характерной особенностью сварочных аппаратов Signal Fire является использование смартфонов для их настройки, архивирования рабочих данных и диагностики. Продукция этой компании получила признание на рынках всего мира. Высокое качество предлагаемых устройств подтверждается гарантийной политикой, предусматривающей замену после 50 000 сварок.

На конец 2021 года компанией были выпущены 6 моделей сварочных аппаратов для оптоволокна:

Модели  AI-7 и AI-8 на данный момент сняты с производства, они были модернизированы и заменены AI-7c и AI-8c. Вся информация, представленная ниже, касающаяся: конфигурации, калибровки, стыковки и нагрева, действительна как для новых, так и для старых моделей.

Ранее, в обзоре "Signal Fire AI – достойная альтернатива DVP и другим сварочным аппаратам в бюджетном ценовом сегменте?" мы сравнивали сварочные аппараты Signal Fire с другими производителями. В данной статье рассмотрим настройку сварочного аппарата моделей AI-8/AI-8C/AI-9.

  • AI-8C - прямой наследник модели AI-8 с переработанной системой питания, увеличенным временем автономной работы и функцией «интеллектуальной блокировки».

  • AI-9 - дополнительно оборудован измерителем оптической мощности и визуальным локатором неисправностей; минимальное время сварки 5 секунд.

Signal Fire AI-8, AI-8C, AI-9

В Signal Fire AI-8, AI-8C, AI-9 используется технология выравнивания по сердцевине (есть возможность выравнивания оболочки), обеспечивающая минимальное затухание сращиваний. Концы волокна позиционируются шестью шаговыми двигателями Siemens, что является абсолютным исключением в этой ценовой категории.

Сварочные аппараты можно использовать как для развертывания оптоволоконных магистралей протяженностью в несколько сотен километров, так и в системах FTTH, требующих коротких двухточечных соединений, в локальных сетях и системах видеонаблюдения на основе оптоволокна.

Все модели управляются четырехъядерным процессором, обеспечивающим быстрое время отклика (сварочный аппарат готов к работе через 3 секунды) и короткие операции сварки и нагрева. Сварочные аппараты Signal Fire - одни из самых быстрых устройств такого рода, доступных в настоящее время на рынке, и самые быстрые в своем ценовом классе.

Ключевые особенности:

  • 6 моторов для позиционирования волокна
  • варианты выравнивания сердцевины или оболочки
  • Опция автоматического режима
  • кратность увеличения x300
  • четырехъядерный процессор, обеспечивающий быстрое время отклика
  • время сварки от 6 секунд (AI-9 - 5 секунд),
  • быстрый нагрев гильзы (15 с для гильзы 40 мм)
  • конфигурация со специальным приложением для смартфона (Android / iOS)
  • приложение может создавать отчеты о работе (экспорт в xls)
  • большой 5,1 '' дисплей с регулируемой яркостью,
  • металлический корпус снизу покрытый резиновым слоем
  • встроенная светодиодная лампа (только AI-8),
  • сменный аккумулятор большой емкости (7800 мАч, около 200 операций сварки и нагрева, для AI-8C и AI-9 240 циклов),
  • время зарядки аккумулятора около 3.5 ч,
  • USB-порт для зарядки смартфона,
  • универсальные держатели волокна,
  • качественный практичный ящик для инструментов,
  • большой набор аксессуаров.

Как начать сварку? - предварительные действия и настройка

Обязательным условием является загрузка специального приложения для устройства Android из магазина Google Play или для устройства iOS из AppStore.

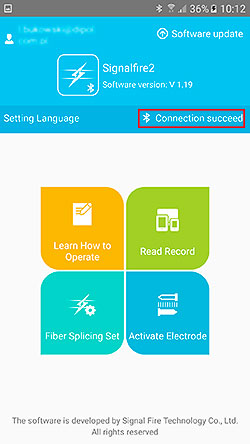

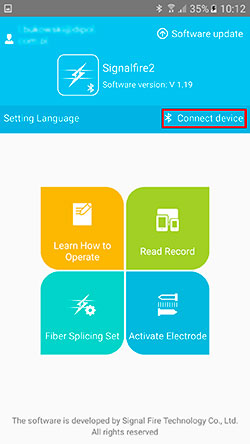

Предварительные шаги включают запуск загруженного приложения, включение сварочника и выбор опции «Подключить устройство». Соединение использует технологию Bluetooth. После выбора сварочника из списка устройств, видимых на телефоне, активация соединения будет подтверждена соответствующим сообщением в главном окне программы.

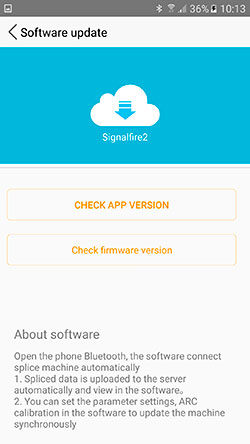

Одним из преимуществ решения, заключающегося в настройке сварочного аппарата с помощью приложения, запущенного на мобильном устройстве, является возможность быстро и легко проверить наличие новых версий программного обеспечения. Пользователю не нужно забывать проверять наличие нового ПО на веб-сайте производителя или дистрибьютора. Достаточно выбрать в главном окне приложения опцию «Обновление ПО».


В случае обновления прошивки оно будет автоматически загружено в телефон и загружено в сварочный аппарат. Этот процесс может занять несколько минут. Рекомендуется периодически проверять наличие нового программного обеспечения.

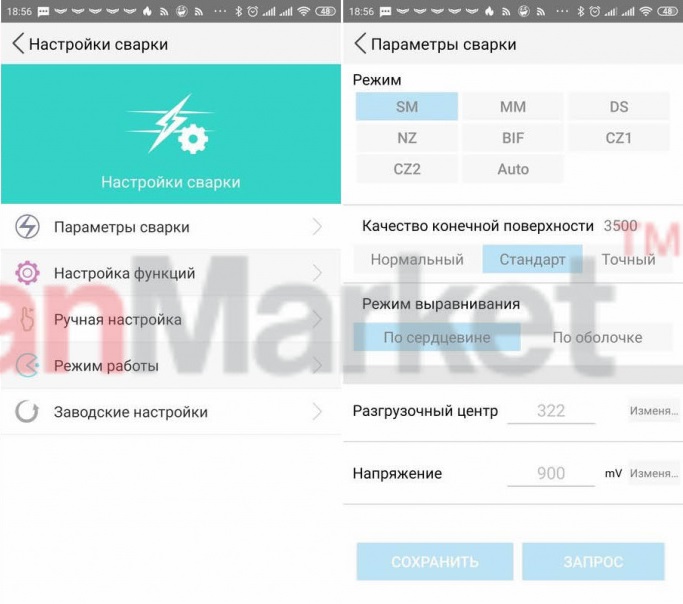

После входа в меню «Настройки сварки» выберите тип свариваемых волокон («Режим»: SM - одномодовый, MM - многомодовый, Auto - одномодовый и многомодовый), параметр «Качество конечной поверхности» (мы рекомендуют вариант «Стандартный») и «Режим выравнивания» (выравнивание по сердцевине или оболочке).

Остальные настройки применяются к параметрам дуги. Их правильные значения являются следствием калибровки, описанной далее в этой статье. Как правило, не рекомендуется вручную изменять какие-либо значения параметров.


Меню «Настройка функций» обеспечивает управление функциями, доступными до и после операции сварки. Отключив некоторые из них, можно сократить всю процедуру, но мы не рекомендуем изменять настройки по умолчанию. Подробное описание каждой функции можно найти в руководстве пользователя.

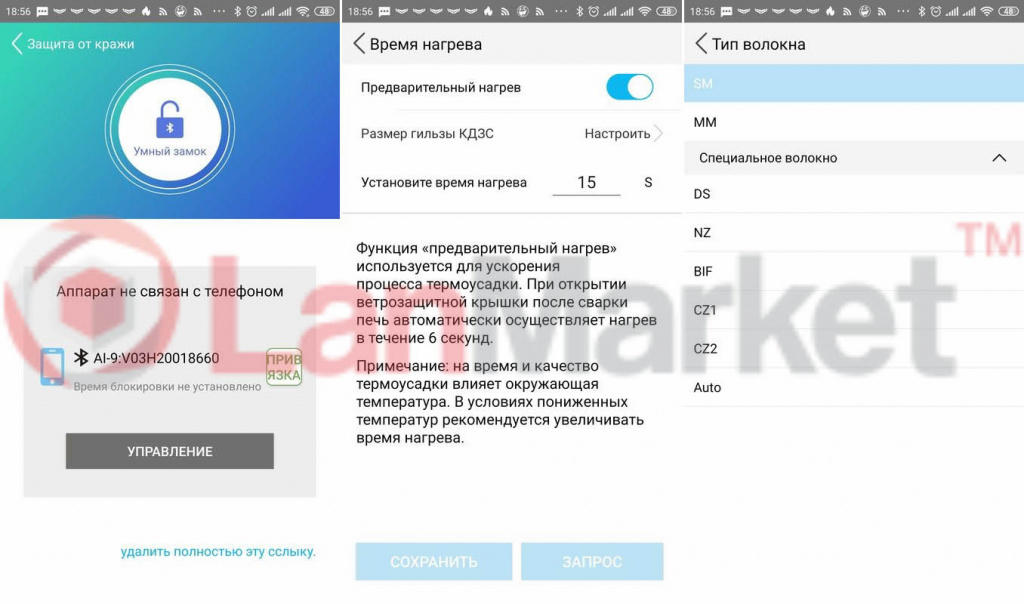

По умолчанию время усадки нагревательной арматурной гильзы установлено на 15 секунд. Этого периода должно хватить для большинства 40 мм гильз. Для гильз 60 мм мы рекомендуем увеличить время до 20 с. В каждом случае время должно зависеть от полученных результатов (гильзы разных производителей могут требовать немного разных настроек).


Калибровка


Калибровка оптоволоконного сварочного аппарата заключается в регулировке мощности и температуры электрической дуги в соответствии с преобладающими условиями окружающей среды. Правильно настроенные параметры дуги гарантируют высокое качество сращиваний - как с точки зрения оптического затухания, так и с точки зрения механической прочности. Поэтому калибровку всегда следует выполнять перед сваркой - в начале работы или в случае изменения окружающей среды (например, от внутренней части системы к наружной, особенно когда разница температур между точками высока).


Сварочные аппараты Signal Fire используют популярный метод калибровки - волокна, находящиеся в сварочной камере, подвергаются воздействию нескольких электрических дуг. Волокна плавятся, и программное обеспечение сварочного аппарата измеряет и анализирует расстояние, на котором лицевые стороны волокна перемещаются назад. На основе измерений сварочный аппарат определяет подходящие параметры электрической дуги.

Калибровка Signal Fire AI-8 выполняется путем выбора опции «Калибровка ARC» в управляющем приложении. Когда волокна вставляются в камеру сращивания и крышка закрывается (как в случае обычного сращивания), процесс калибровки запускается автоматически. Вся процедура может занять несколько минут, а иногда ее следует повторять. По завершении сварочный аппарат переходит в нормальный режим, т.е. готов к регулярным операциям сварки. Об этом свидетельствует значок на дисплее.

Сварка волокна

Волокна следует подготовить перед сращиванием, начиная с удаления акрилового защитного покрытия (оболочки) на длине около 3-4 см. Затем необходимо очистить волокно с помощью безворсовой салфетки и спирта. Затем очищенное волокно попадает в скалыватель:

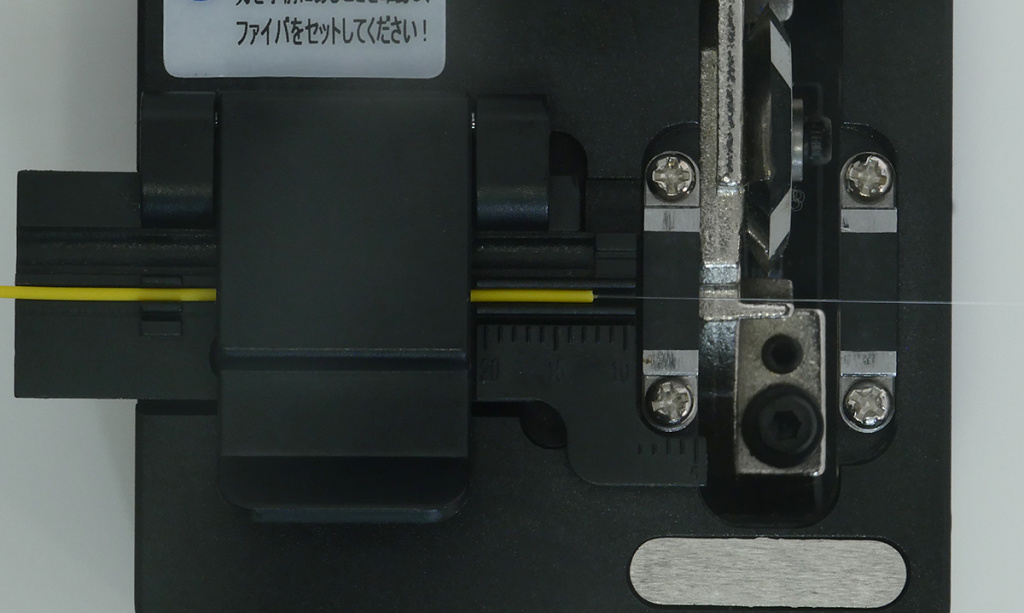

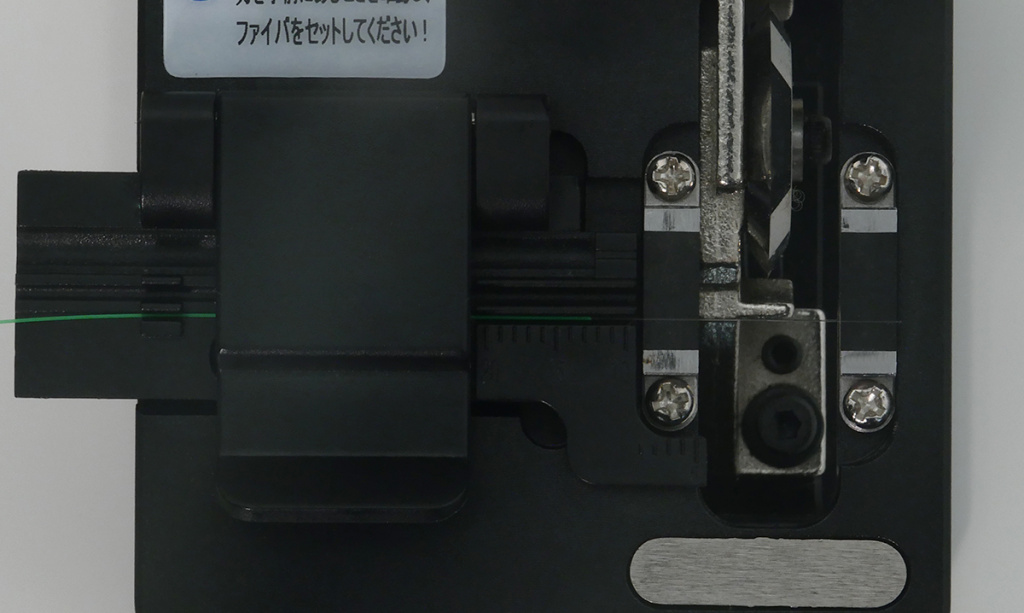

Помещая волокно в скалыватель, убедитесь, что оболочка лежит на расстоянии 10–15 мм от шкалы. В зависимости от диаметра волокна (250 мкм или 900 мкм) используйте соответствующую V-образную канавку в скалывателе. Слева вы можете видеть волокно кабеля, справа - волокно пигтейла.

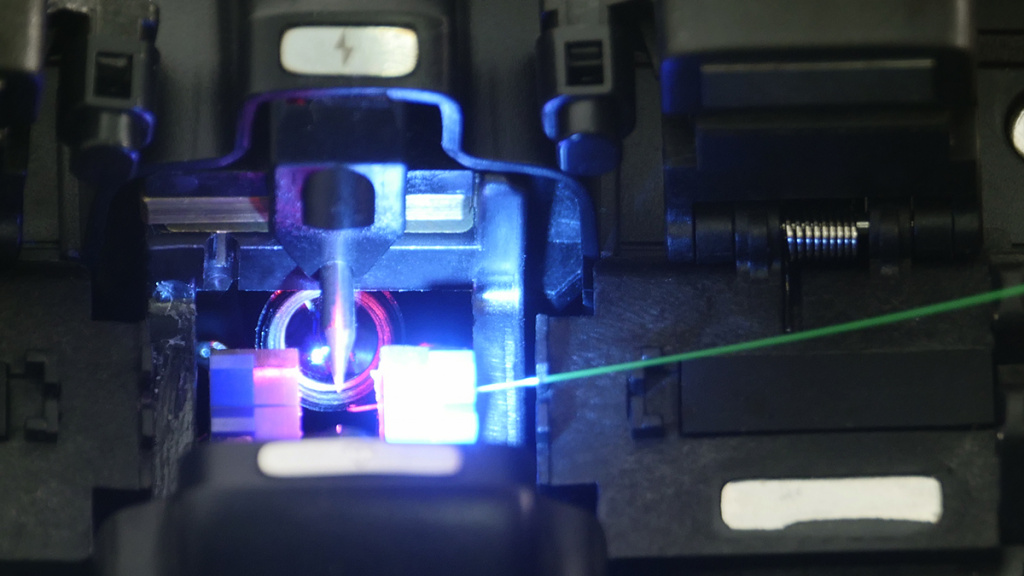

При помещении волокна в камеру сращивания рекомендуется положить переднюю часть волокна на V-образную канавку (фото выше), затем поместить туда остальную часть волокна и закрыть крышку. Торцевая поверхность волокна должна находиться примерно посередине между V-образной канавкой и электродами. Не рекомендуется перемещать волокно при установке его в V-образную канавку, так как это может привести к скоплению грязи на торцевой поверхности.

Защитные термоусаживаемые гильзы

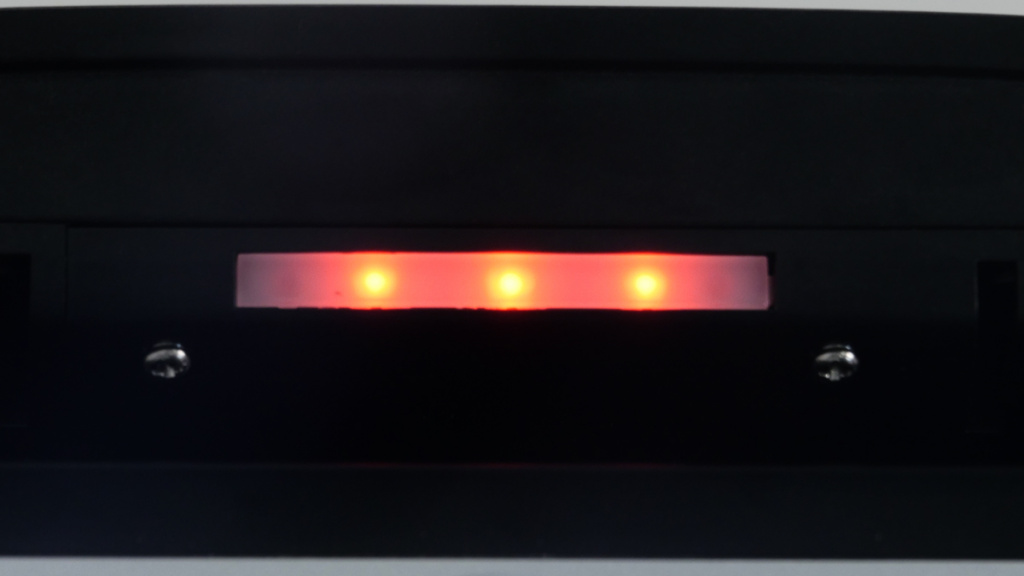

По окончании сварки место стыка следует защитить термоусаживающейся гильзей. Нагреватель встроен в сварочный аппарат. Время нагрева предварительно установлено в приложении (по умолчанию 15 с). Signal Fire A-8 начинает нагрев автоматически после закрытия крышки нагревателя и включения световой индикации нагрева (фото ниже). По окончании процесса нагрева свет гаснет и раздается короткий звуковой сигнал (звуковую сигнализацию можно отключить в приложении). Следует помнить, что перед тем, как поместить новый стык в кассету, защитная гильза должна успеть остыть.
