П'ять відмінностей між оптичним модулем CWDM та DWDM

WDM - це технологія, що дозволяє вирішити проблему нестачі ресурсів оптичного волокна. Її основна мета – збільшити доступну смугу пропускання оптичного волокна без прокладання додаткових волокон. CWDM та DWDM – це два види технології WDM, які широко використовуються в телекомунікаціях. В основному вони використовуються в WDM демультиплексорі. Його в свою чергу слід використовувати разом із оптичним модулем WDM.

CWDM SFP

Модуль CWDM - це оптичний приймач (трансівер), який використовує технологію CWDM і може з'єднувати оптичні сигнали з різною довжиною хвилі через оптичний кабель, що дозволяє значно заощаджувати оптичні ресурси.

Аналогічний звичайним модулям SFP і підтримуючий гарячу заміну, трансівер CWDM може бути підключений до порту комутатора або маршрутизатора для підключення його до оптоволоконної мережі. Такі модулі широко використовуються в однорангових мережах Gigabit Ethernet та мережному обладнанні Fibre Channel у телекомунікаціях та центрах обробки даних. CWDM SFP - це багатошвидкісний оптичний модуль із дальністю передачі до 120 км, з різними кольоровими маркерами для різної довжини для більшої практичності.

Діапазон довжин хвиль оптичного модуля CWDM становить 1270-1610 нм, а інтервал між діапазонами 20 нм. Є 18 каналів на вибір. Як правило, використовується діапазон 1470-1610 нм, а загальна відстань передачі складає 40 км, 80 км та 120 км. Швидкість передачі оптичного модуля CWDM 155 Мбіт/с, 1,25 Гбіт/с та 10 Гбіт/с, що відповідає типу SFP та SFP+/XFP відповідно.

DWDM SFP

Довжина хвилі оптичного модуля DWDM знаходиться в діапазоні C (c17-c61), в основному використовується діапазон 1563,86 -1528,77 нм, а інтервал між діапазонами хвиль 0,8 нм. Є 45 додаткових каналів, а загальна відстань передачі складає 40 км та 80 км. Існує два типи корпусів оптичного модуля 10G DWDM: SFP+ та XFP.

Відмінність між трансіверами

Різна довжина хвилі

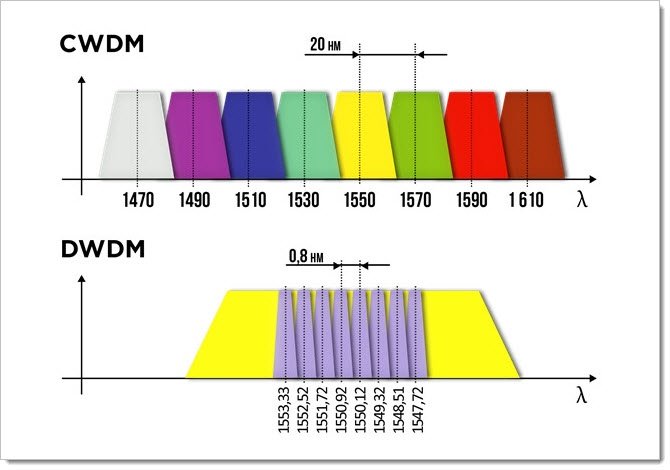

Як говорилося раніше, діапазон довжин хвиль оптичного модуля CWDM становить 1270-1610 нм і є 18 каналів на вибір.

Системи DWDM, з іншого боку, можуть передавати 40, 80, 96 або до 160 довжин хвиль за рахунок використання набагато вужчого інтервалу 0,8/0,4 нм (сітка 100 ГГц/50 ГГц). Довжини хвиль DWDM зазвичай становлять від 1525 до 1565 нм (C-діапазон), причому деякі системи також можуть використовувати довжини хвиль від 1570 до 1610 нм (L-діапазон).

Різні сценарії застосування

Оптичний модуль CWDM використовується в міській обчислювальній мережі, корпоративній мережі або кампусах.

Оптичний модуль DWDM застосовується в магістральній мережі телекомунікації (між містами) або в базовому вузлі великої MAN мережі.

Використовуваний демультиплексор відрізняється

Оптичний модуль CWDM слід використовувати з демультиплексором CWDM WDM та CWDM для реалізації міжмережевої взаємодії оптичних мереж.

Оптичний модуль DWDM повинен використовуватися з DWDM WDM та DWDM демультиплексором для реалізації з'єднання оптичних мереж.

Використовуються різні лазери

Щоб запобігти дрейфу довжини хвилі за межами каналу фільтра мультиплексора і демультиплексора, викликаний зміною температури, оптичний модуль DWDM повинен використовувати лазер, що охолоджується (координація температури), в той час як оптичний модуль CWDM використовує лазер, що не охолоджується (електронна координація).

Різна вартість

При відстані синхронного перекладу модулюючий лазер оптичного модуля DWDM дорожчий за CWDM. Тому оптичний модуль DWDM зазвичай коштує більше, ніж CWDM.

Який тип модуля вибрати?

За ціною модуль CWDM природно виграє в DWDM. Це зручне та економічне рішення для впровадження Gigabit Ethernet та оптоволокна. З іншого боку, вибір модулів полягає саме у відмінностях між CWDM та DWDM. Вони використовують різні методи розділення світла. CWDM має більш широкий інтервал між каналами, завдяки чому використовує недорогі SFP, а DWDM у свою чергу має більш щільний інтервал між каналами, що збільшує кількість можливих довжин хвиль в одному волокні, але відповідно збільшується і ціна. DWDM в основному призначений для великих оптичних мереж і великих відстаней, CWDM використовують у мережах MAN і менше.
