Пять отличий между оптическим модулем CWDM и DWDM

13.01.2021
Поделиться в:

WDM - это технология, позволяющая решить проблему нехватки ресурсов оптического волокна. Ее основная цель - увеличить доступную полосу пропускания оптического волокна без прокладки дополнительных волокон. CWDM и DWDM - это два вида технологии WDM, которые широко используются в телекоммуникациях. В основном они используются в WDM демультиплексоре. Его в свою очередь следует использовать вместе с оптическим модулем WDM.

CWDM SFP

Модуль CWDM - это оптический приемопередатчик (трансивер), который использует технологию CWDM и может соединять оптические сигналы с различной длиной волны через оптический кабель, что позволяет значительно экономить оптические ресурсы.


Аналогичный обычным модулям SFP и поддерживающий горячую замену, трансивер CWDM может быть подключен к порту коммутатора или маршрутизатора для подключения его к оптоволоконной сети. Такие модули широко используются в одноранговых сетях Gigabit Ethernet и сетевом оборудовании Fibre Channel в телекоммуникациях и центрах обработки данных. CWDM SFP - это многоскоростной оптический модуль с дальностью передачи до 120 км, с разными цветовыми маркерами для разной длины для большей практичности.


Диапазон длин волн оптического модуля CWDM составляет 1270-1610 нм, а интервал между диапазонами 20 нм. Есть 18 каналов на выбор. Как правило, используется диапазон 1470–1610 нм, а общее расстояние передачи составляет 40 км, 80 км и 120 км. Скорость передачи оптического модуля CWDM 155 Мбит/с, 1,25 Гбит/с и 10 Гбит/с, что соответствует типу SFP и SFP + / XFP соответственно.

DWDM SFP

Длина волны оптического модуля DWDM находится в диапазоне C (c17-c61), в основном используется диапазон 1563,86-1528,77 нм, а интервал между диапазонами волн 0,8 нм. Есть 45 дополнительных каналов, а общее расстояние передачи составляет 40 км и 80 км. Существует два типа корпусов оптического модуля 10G DWDM: SFP + и XFP.


Отличие между трансиверами

Различная длина волны

Как говорилось ранее диапазон длин волн оптического модуля CWDM составляет 1270-1610 нм и есть 18 каналов на выбор.

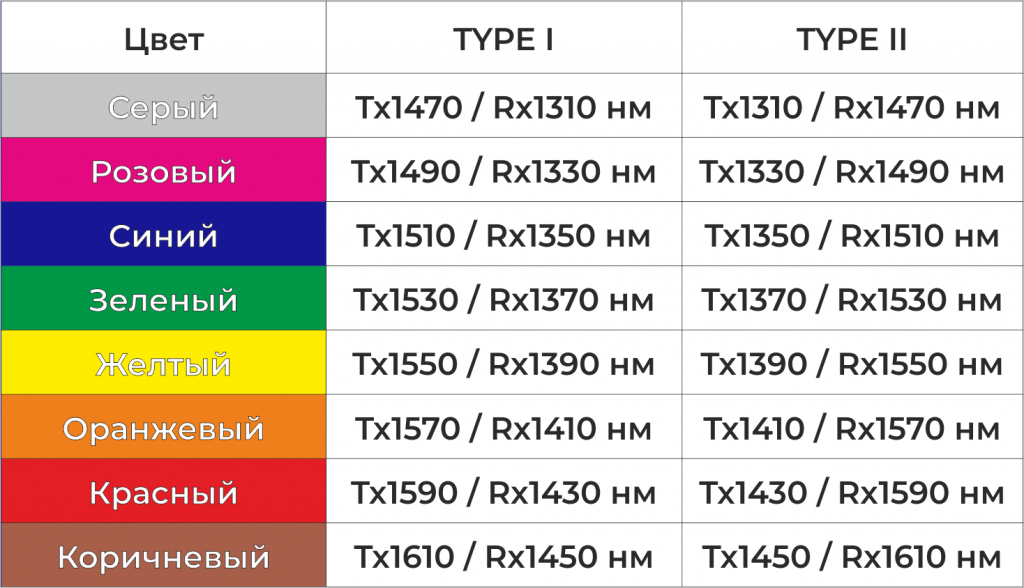

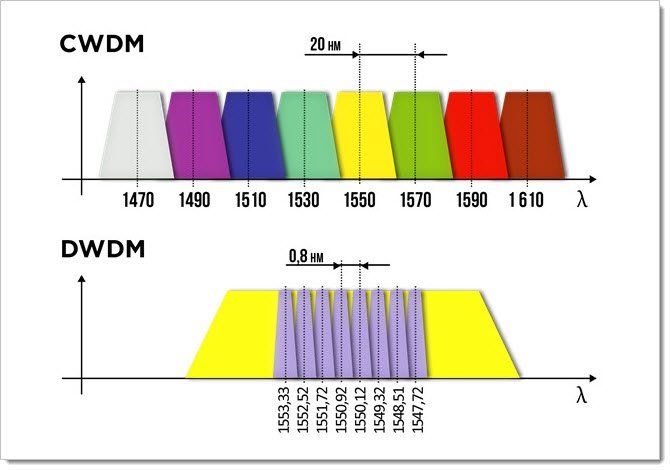

Системы DWDM, с другой стороны, могут передавать 40, 80, 96 или до 160 длин волн за счет использования гораздо более узкого интервала 0,8 / 0,4 нм (сетка 100 ГГц / 50 ГГц). Длины волн DWDM обычно составляют от 1525 до 1565 нм (C-диапазон), при этом некоторые системы также могут использовать длины волн от 1570 до 1610 нм (L-диапазон).

Название модуля

Диапазон длин волн

Интервал

Каналы

Общее расстояние

CWDM модуль

1270-1610nm

20nm

18

40 km, 80 km,120 km

DWDM модуль

1563.86-1528.77nm

0.8nm

45

40 km, 80 km


Различные сценарии применения

Оптический модуль CWDM используется в городской вычислительной сети, корпоративной сети или кампусах.

Оптический модуль DWDM применяется в магистральной сети дальней связи (между городами) или в базовом узле большой MAN сети.

Используемый демультиплексор отличается

Оптический модуль CWDM следует использовать с демультиплексором CWDM WDM и CWDM для реализации межсетевого взаимодействия оптических сетей.

Оптический модуль DWDM должен использоваться с DWDM WDM и DWDM демультиплексором для реализации соединения оптических сетей.

Используются разные лазеры

Чтобы предотвратить дрейф длины волны за пределами канала фильтра мультиплексора и демультиплексора, вызванный изменением температуры, оптический модуль DWDM должен использовать охлаждаемый лазер (координация температуры), в то время как оптический модуль CWDM использует неохлаждаемый лазер (электронная координация).

Разная стоимость

При расстоянии синхронного перевода модулирующий лазер оптического модуля DWDM дороже CWDM. Поэтому оптический модуль DWDM обычно стоит больше чем CWDM.

Какой тип модуля выбрать?

По цене модуль CWDM естественно выигрывает в DWDM. Это удобное и экономичное решение для внедрения Gigabit Ethernet и оптоволокна. С другой стороны, выбор модулей заключается именно в различиях между CWDM и DWDM. Они используют различные методы разделения света. CWDM имеет более широкий интервал между каналами, благодаря чему использует недорогие SFP, а DWDM в свою очередь имеет более плотный интервал между каналами, что увеличивает количество возможных длин волн в одном волокне, но соответственно увеличивается и цена. DWDM в основном предназначен для больших оптических сетей и больших расстояний, CWDM используют в сетях MAN и меньше.
