Оптичні муфти: основи та посібник з вибору

Оптична муфта являє собою пристрій, що використовується для забезпечення простору та захисту зрощених разом оптоволоконних кабелів. Волоконно-оптичні муфти надійно з'єднують та зберігають оптичні волокна як на вулиці, так і в приміщенні. Вони можуть забезпечити гарний захист волоконного з'єднання і волоконних кабелів, оскільки мають чудову механічну міцність і міцний корпус, який гарантує, що з'єднання не будуть пошкоджені агресивним середовищем.

Незалежно від розміру, типів та конфігурації вашої мережі, захист підключення – ось що важливо. Відповідно до різних варіантів розгортання оптоволоконних мереж, існують різні типи оптоволоконних муфт.

Типи оптичних муфт

Вибір муфт безпосередньо залежить від типу та конструкції оптичного кабелю, на якому побудована мережа та місця розташування функціонального вузла (тобто місця, де встановлюватиметься муфта). За технічними особливостями оптичні муфти можна розділити на різні категорії, але переважно виділяють три типи:

• Прохідні муфти
• Тупикові муфти
• Універсальні

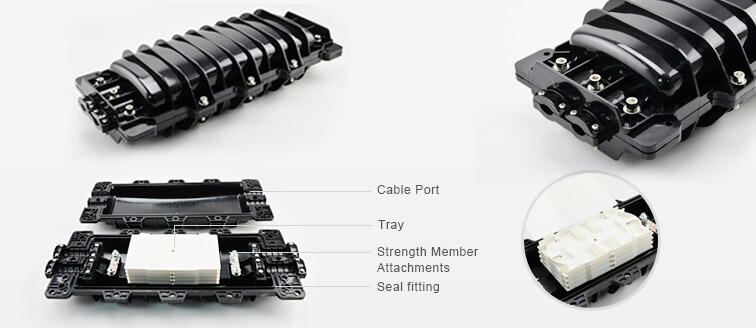

Перші мають входи з двох сторін, з можливістю герметичного закриття (за допомогою заглушок) одного з них, якщо вхід не використовується. Найчастіше такі муфти мають плоский корпус і можуть використовуватись у більшості установок: під землею, на опорах або навіть у кабельних каналізаціях. Дуже часто прохідні муфти класифікують як горизонтальні муфти. Вони мають водо- і пиленепроникність, хорошу адаптованість і стійкість до стиснення, оскільки зазвичай виготовляються з конструкційного пластику з високою міцністю на розтяг.

Прохідні муфти можна розділити на:

• з'єднувальні, які захищають з'єднання оптоволоконного кабелю, при зрощуванні якого частково видаляється ізоляція і оптоволокно піддається ризику пошкодження агресивним середовищем
• розгалужувальні - використовуються при розгалуженні кабелів на менші гілки або відділення волокна до пасивного обладнання.

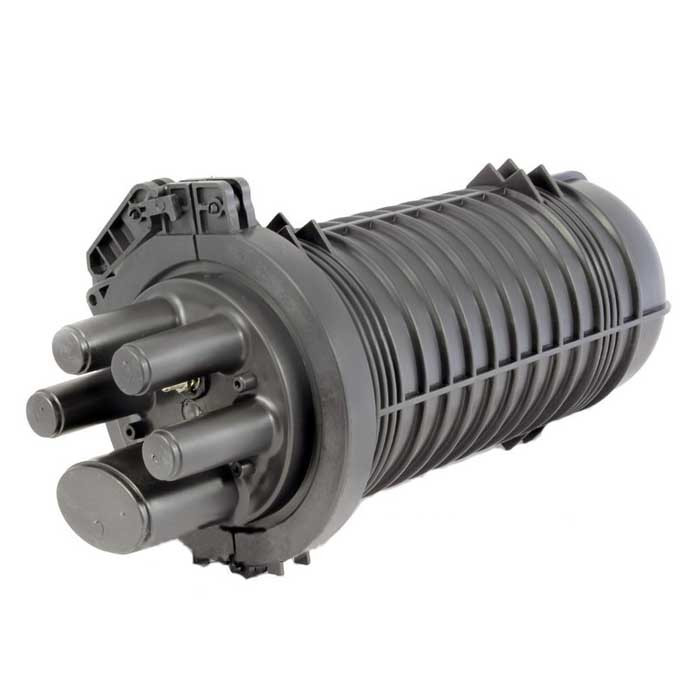

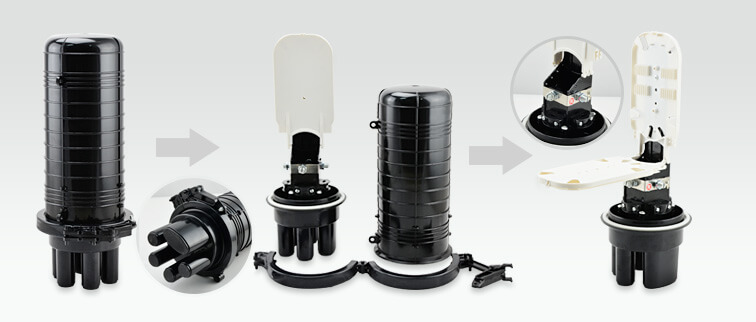

Другий тип муфт - тупикові, найпоширеніший варіант у наш час. Зазвичай вони мають циліндричну або купольну форму та одностороннє введення кабелю. Тобто, і введення та виведення оптоволоконної лінії здійснюється з одного боку. Такі муфти часто називають вертикальними і вони чудово підходять для встановлення як під землею, так на стовпах та опорах.

У тупиковій муфті кабельні вводи повинні відповідати оптоволоконному кабелю, що використовується, а герметизуються вони за допомогою спеціальної стрічки і заглушок або ж через труби, що термоусаджуються.

В універсальних муфтах напрямок кабелю можна змінити залежно від портебностей через спеціальні заглушки.

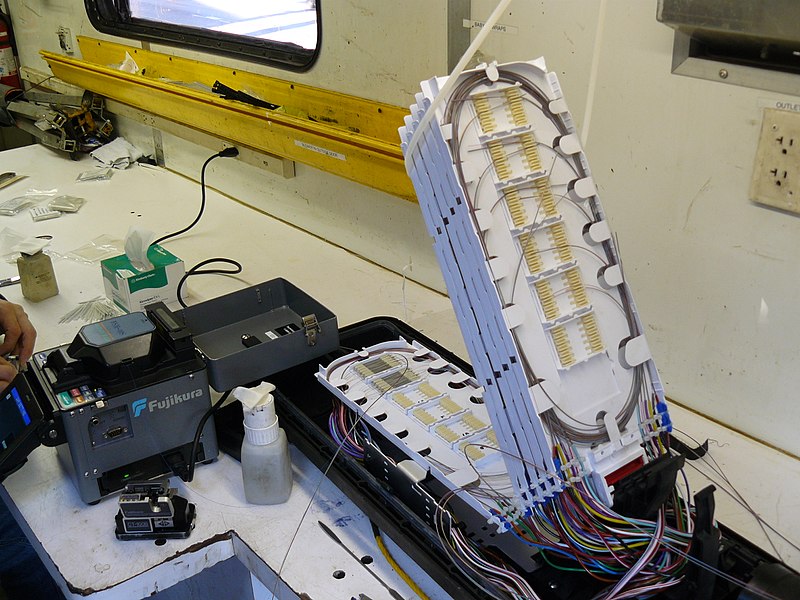

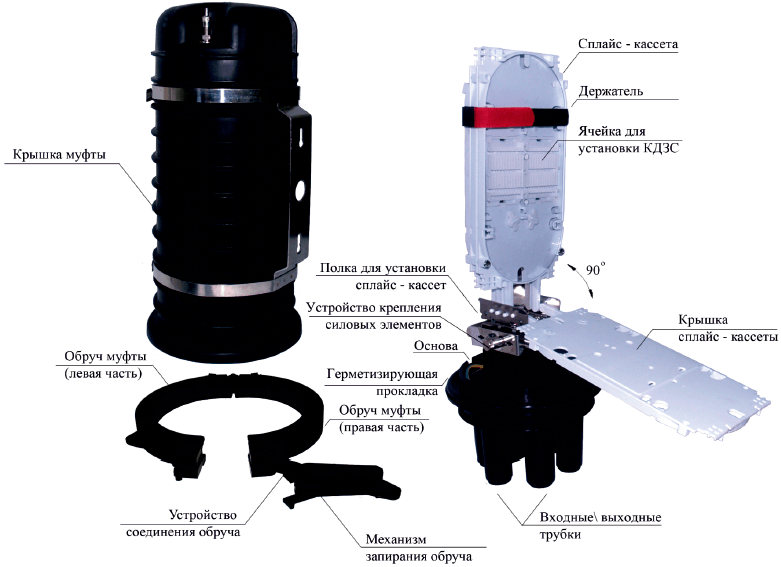

Муфти зазвичай містить усередині одну або кілька сплайс-касет для зрощування волокон, щоб забезпечити фіксацію та захист зварного з'єднання оптоволокна. Сплайс-касети для зрощування волокон можуть мати різну конструкцію та підтримувати різну кількість волокон. Звичайна кількість волокон у муфтах складає 12 і 24, але доступні і багато інших комплектацій.

Чинники, які слід враховувати при виборі муфти

Умови монтажу

Перше на що варто звернути увагу на це застосування муфти, тобто де вона встановлюватиметься. Від цього варто відштовхуватися вибираючи всі інші параметри, особливо ступінь захисту, герметизацію та тип муфти.

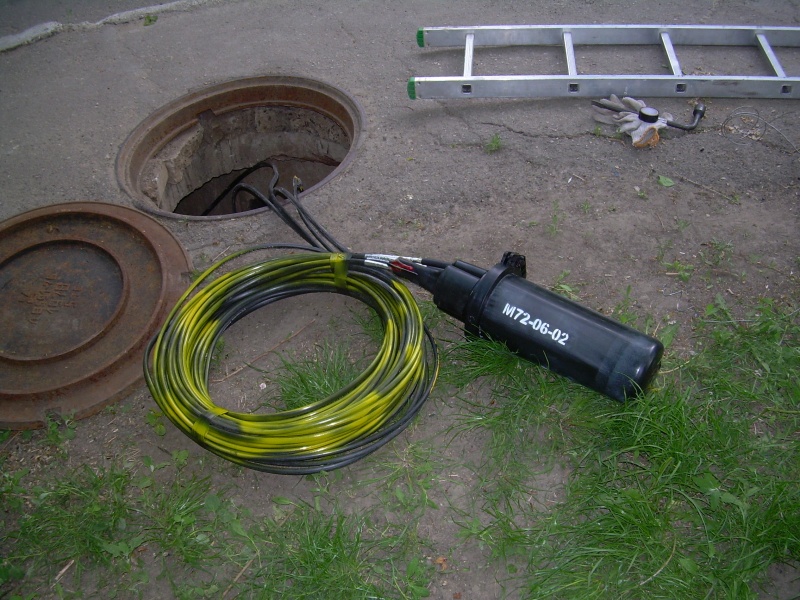

Муфти можуть встановлюватися в колодязях кабельної каналізації, колекторах або шахтах міських мереж, в землі або пластиковому колодязі для магістральної оптичної лінії, прокладатися повітрям на опорах ліній зв'язку або електропередач, крім того є моделі призначені і для внутрішньої установки. В основному можна виділити такі групи:

• для укладання в ґрунт

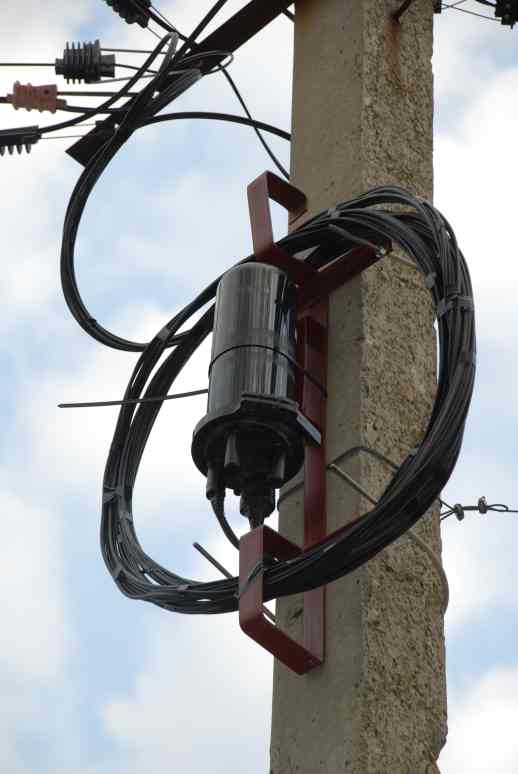

• для підвісу на опорах
• для кабельних каналізацій

Сумісність кабелів

Хороша оптична муфта має бути здатна приймати будь-який оптоволоконний кабель, який вказано у тендерній документації. Отже, дуже важливо з'ясувати сумісність кабелів, як вибирати правильний тип. Конструкція муфт для оптоволоконного зрощування змінюється в залежності від сфери застосування. Отже, муфти для прокладки повітрям або підвісу на опорах будуть мати іншу конструкцію, ніж ті, які використовуються для підземного застосування і будуть призначені для використання з різними типами кабелів.

Тому перед вибором муфти потрібно переконатися з якими кабелями вона використовуватиметься: кабелями модульної конструкції, кабелями з вільним або щільним буфером, броньованими, самопідвісними, з тросом або без тощо.

Кількість кабелівводів

Кількість портів в оптоволоконной муфті відбиває її здатність обробляти певну кількість кабелів. Зазвичай муфти мають від 2 до 9 кабелевводів. Крім того, при виборі варто враховувати не тільки кількість, але і діаметр кабельного порту і підбирати залежно від розміру кабелю, що використовується в мережі.

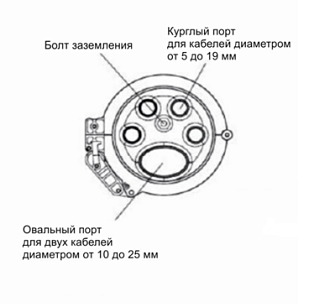

Дуже часто, крім стандартних круглих виходів, муфти оснащують одним овальним портом. Він практично завжди зустрічається в глухих муфтах, оскільки призначений для введення двох магістральних кабелів або організації транзитного проходження окремих волокон через муфту.

Тип герметизації

Перед тим, як вибрати тип муфти для зрощення, система кінцевого закладення кабелю повинна бути спроектована так, щоб забезпечити достатню механічну міцність між кабелем та муфтою. Це гарантуватиме її працездатність протягом усього терміну служби. Матеріали, що використовуються в муфтах, також повинні бути здатні мінімізувати або звести нанівець ефекти відносного руху між компонентами кабелю, а також можливість потрапляння пилу або вологи. Тому всі муфти мають міцний захищений від атмосферних впливів корпус, а всі порти надійно герметизуються.

Є два типи герметизації муфт:

• Холодна (механічна герметизація) - герметизація за допомогою герметизуючої стрічки та фіксуючих болтів, хомутів, засувок
• Гаряча (термозбіжна герметизація) - з використанням термоусаджуваних трубок, стрічок, манжетів. У цьому випадку оптоволоконний кабель заздалегідь розігрівають, а потім вставляють у контейнер. Такий тип вважається надійнішим і відмінно підійде для прокладання магістралі в каналізації.

Хорошим прикладом муфти з термозбіжною герметизацією є модель FOSC-SS (FOSC-SS208/24-2-12) . Вона має повний комплект для герметизації, включаючи труби, що термоусаджуються.

При виборі муфти також зверніть увагу на клас захисту - чим він вищий, тим краще захист від попадання пилу та вологи. Найбільш популярними є муфти із захистом IP65 та IP68.

Кількість з'єднань у муфті

Як говорилося раніше, муфти всередині комплектуються спеціальними слайс-касетами для фіксації зварних з'єднань. Залежно від розмірів та конструкції муфти вони відрізняються кількістю підтримуваних касет. Від чого залежить кількість зварних з'єднань. Зазвичай у специфікації продукту пишуть максимальну і мінімальну кількість зварювань, якщо такого немає дивіться на підтримувані сплайс-касети та їх параметри.

Зверніть увагу не лише на максимально можливу кількість сплайс-касет, а й на кількість сплайс-касет стандартної комплектації. Деякі моделі можуть не мати касет у комплекті або мати тільки одну, а інші купуються окремо.
