Оптические муфты: основы и руководство по выбору

30.10.2021
Поделиться в:

Оптическая муфта представляет собой устройство используемое для обеспечения пространства и защиты сращенных вместе оптоволоконных кабелей. Волоконно-оптические муфты надежно соединяют и хранят оптические волокна как на улице, так и в помещении. Они могут обеспечить хорошую защиту волоконного соединения и волоконных кабелей, поскольку обладают превосходной механической прочностью и крепким корпусом, который гарантирует, что соединения не будут повреждены агрессивной средой.

Независимо от размера, типов и конфигурации вашей сети, защита подключения - вот что важно. В соответствии с различными вариантами развертывания оптоволоконных сетей, существуют различные типы оптоволоконных муфт.

Типы оптических муфт

Выбор муфт напрямую зависит от типа и конструкции оптического кабеля, на котором построена сеть и места расположения функционального узла (то есть места, где будет устанавливаться муфта). По техническим особенностям оптические муфты можно поделить на различные категории, но в основном выделяют три типа:

Первые имеют входы с двух сторон, с возможностью герметического закрытия (с помощью заглушек) одного из них если вход не используется. Чаще всего такие муфты имеют плоский корпус и могут использоваться в большинстве установок: под землей, на опорах или даже в кабельных канализациях. Очень часто проходные муфты классифицируют как горизонтальные муфты. Они обладают водо- и пыленепроницаемостью, хорошей адаптируемостью и устойчивостью к сжатию, поскольку обычно изготавливаются из конструкционного пластика с высокой прочностью на растяжение.


Проходные муфты в свою очередь можно поделить на:

  • соединительные, которые защищают соединения оптоволоконного кабеля, при сращивании которого частично удаляется изоляция и оптоволокно поддается риску повреждения агресивной средой
  • разветвительные - используются при разветвлении кабелей на меньшие ветки или отделении волокна к пассивному оборудованию.

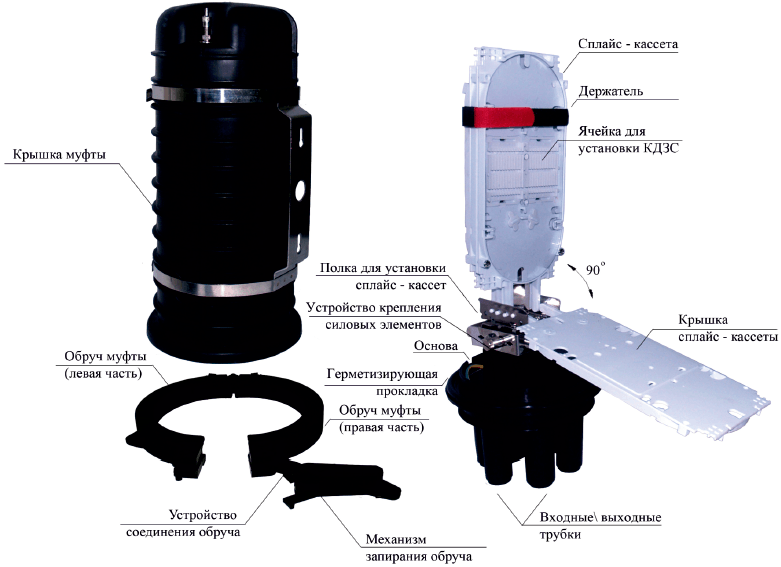

Второй тип муфт - тупиковые, наиболее  распространенный вариант в наше время. Обычно они имеют цилиндрическую или купольную форму и односторонний ввод кабеля. То есть, и ввод и вывод оптоволоконной линии осуществляется с одной стороны. Такие муфты часто называют вертикальными и они отлично подходят для установки как под землей, так на столбах и опорах.


В тупиковой муфте кабельные вводы должны соответствовать используемому оптоволоконному кабелю, а герметизируются они с помощью специальной ленты и заглушек или же через термоусаживаемые трубки.

В универсальных муфтах направление кабеля можно изменить в зависимости от портебностей через специальные заглушки.

Муфты обычно содержит внутри одну или несколько сплайсс-касет для сращивания волокон, чтобы обеспечить фиксацию и защиту сварного соединения оптоволокна. Сплайс-кассеты для сращивания волокон могут иметь разную конструкцию и поддерживать различное количество волокон. Обычное количество волокон в муфтах составляет 12 и 24, но доступны и множество других комплектаций.


Факторы, которые следует учитывать при выборе муфты

Условия монтажа

Первое на что стоит обратить внимание это применение муфты, то есть где она будет устанавливаться. От этого стоит отталкиваться выбирая все другие параметры, особенно степень защиты, герметизацию и тип муфты.

Муфты могут устанавливаться в колодцах кабельной канализации, коллекторах или шахтах городских сетей, в земле или пластиковом колодце для магистральной оптической линии, прокладываться по воздуху на опорах линий связи или электропередач, кроме того есть модели предназначены и для внутренней установки. В основном можно выделить такие группы:

  • для укладки в грунт
  • для подвеса на опорах
  • для кабельных канализаций

post-125398-076508100 1427895714.jpg


Совместимость кабелей

Хорошая оптическая муфта должна быть способна принимать любой оптоволоконный кабель, который указан в тендерной документации. Таким образом, очень важно выяснить совместимость кабелей, прежде чем выбирать правильный тип. Конструкция муфт для оптоволоконного сращивания меняется в зависимости от области применения. Следовательно, муфты для прокладки по воздуху или подвеса на опорах будут иметь другую конструкцию, чем те, которые используются для подземного применения и будут предназначены для использования с разными типами кабелей.

Поэтому перед выбором муфты нужно убедится с какими кабелями она будет использоваться: кабелями модульной конструкции, кабелями со свободным или плотным буфером, бронированными, самоподвесными, с троссом или без и т.д.

Количество кабелевводов

Количество портов в оптоволоконной муфте отражает ее способность обрабатывать определенное количество кабелей. Обычно муфты имеют от 2 до 9 кабелевводов. Кроме того, при выборе стоит учитывать не только количество, но и диаметр кабельного порта и подбирать в зависимости от размера используемого в сети кабеля.


Очень часто кроме стандартных круглых выходов муфты оснащают одним овальным портом. Он практически всегда встречается в тупиковых муфтах, поскольку предназначен для ввода двух магистральных кабелей или организации транзитного прохождения отдельных волокон через муфту.


Тип герметизации

Перед тем, как выбрать тип муфты для сращивания, система концевой заделки кабеля должна быть спроектирована так, чтобы обеспечить достаточную механическую прочность между кабелем и муфтой. Это будет гарантировать ее работоспособность в течение всего срока службы. Материалы, используемые в муфтах, также должны быть способны минимизировать или свести на нет эффекты относительного движения между компонентами кабеля, а также возможность попадания пыли или влаги. Поэтому все муфты имеют прочный защищенный от атмосферных воздействий корпус, а все порты надежно герметизируются.

Есть два типа герметизации муфт:

  • Холодная (механическая герметизация) - герметизация с помощью герметизирующей ленты и фиксирующих болтов, хомутов, защелок
  • Горячая (термоусадочная герметизация) - с использованием термоусаживаемых трубок, лент, манжетов. В этом случае оптоволоконный кабель заранее разогревают, а затем вставляют в соединительный контейнер. Такой тип считается более надежным и отлично подойдет для прокладки магистрали в канализации.

Хорошим примером муфты с термоусадочной герметизацией является модель FOSC-SS (FOSC-SS208/24-2-12). Она имеет полный комплект для герметизации, включая термоусаживаемые трубки.


При выборе муфты также обратите внимание на класс защиты - чем он выше, тем лучше защита от попадания пыли и влаги. Наиболее популярными являются муфты с защитой IP65 и IP68.

Количество соединений в муфте

Как говорилось ранее, муфты внутри комплектуются специальными слайс-кассетами для фиксации сварных соединений. В зависимости от размеров и конструкции муфты они отличаются количеством поддерживаемых кассет. От чего и зависит количество сварных соединений. Обычно в спецификации продукта пишут максимальное и минимальное количество сварок, если же такого нет смотрите на поддерживаемые сплайс-кассеты и их параметры.


Обратите внимание не только на максимально возможное количество сплайс-касет, а и на количество сплайс-кассет в стандартной комплектации. Некоторые модели могут не иметь кассет в комплекте или же иметь только одну, а остальные покупаются отдельно.
