Огляд двох точок доступу UniFi AP та UniFi AP-AC: від простого до складного

Ми продовжуємо цикл публікацій, що так чи інакше перетинаються з комплексом UniFi від Ubiquiti. Для тих, хто знайомиться з цим рішенням вперше, рекомендуємо ознайомитися з оглядом UniFi Security Gateway і зовнішньою точкою доступу UniFi AP-Outdoor+ .

Сьогодні у нашому невеликому огляді братимуть участь наймолодша точка доступу UAP та старша модель UAP-AC.

Ubiquiti UAP: найпопулярніша точка доступу

Точка доступу UniFi AP є наймолодшою моделлю у всій лінійці пристроїв UniFi. Непогані технічні характеристики, продуманий дизайн і доступна ціна роблять цю модель найпопулярнішою точкою доступу для побудови корпоративних систем Wi-Fi, а також хотспотів.

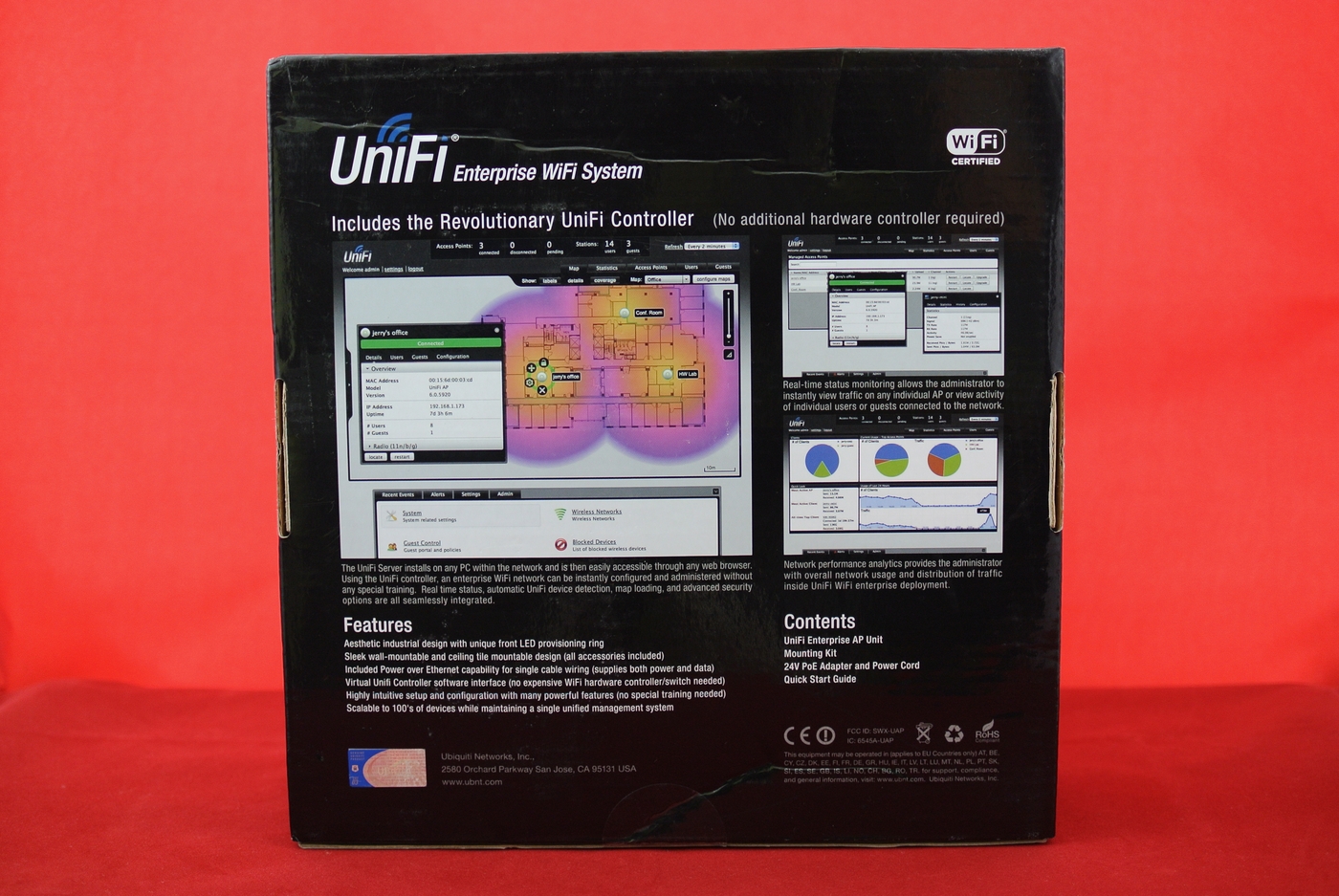

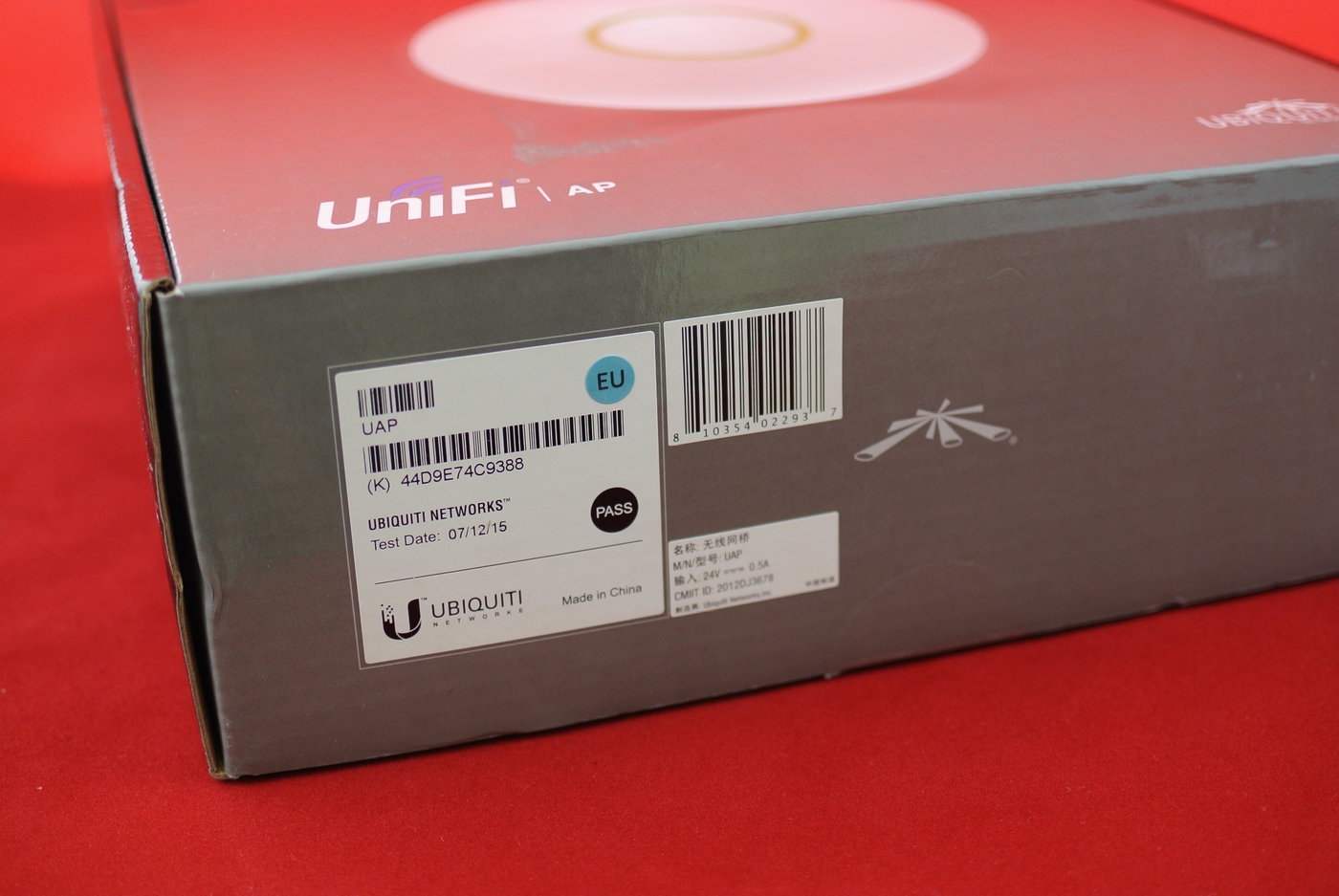

Постачається пристрій у досить великій картонній коробці чорного кольору. На передній частині коробки, вже звичайно для всіх пристроїв UniFi, є велике зображення пристрою. На звороті викладено коротку інформацію про контролера.

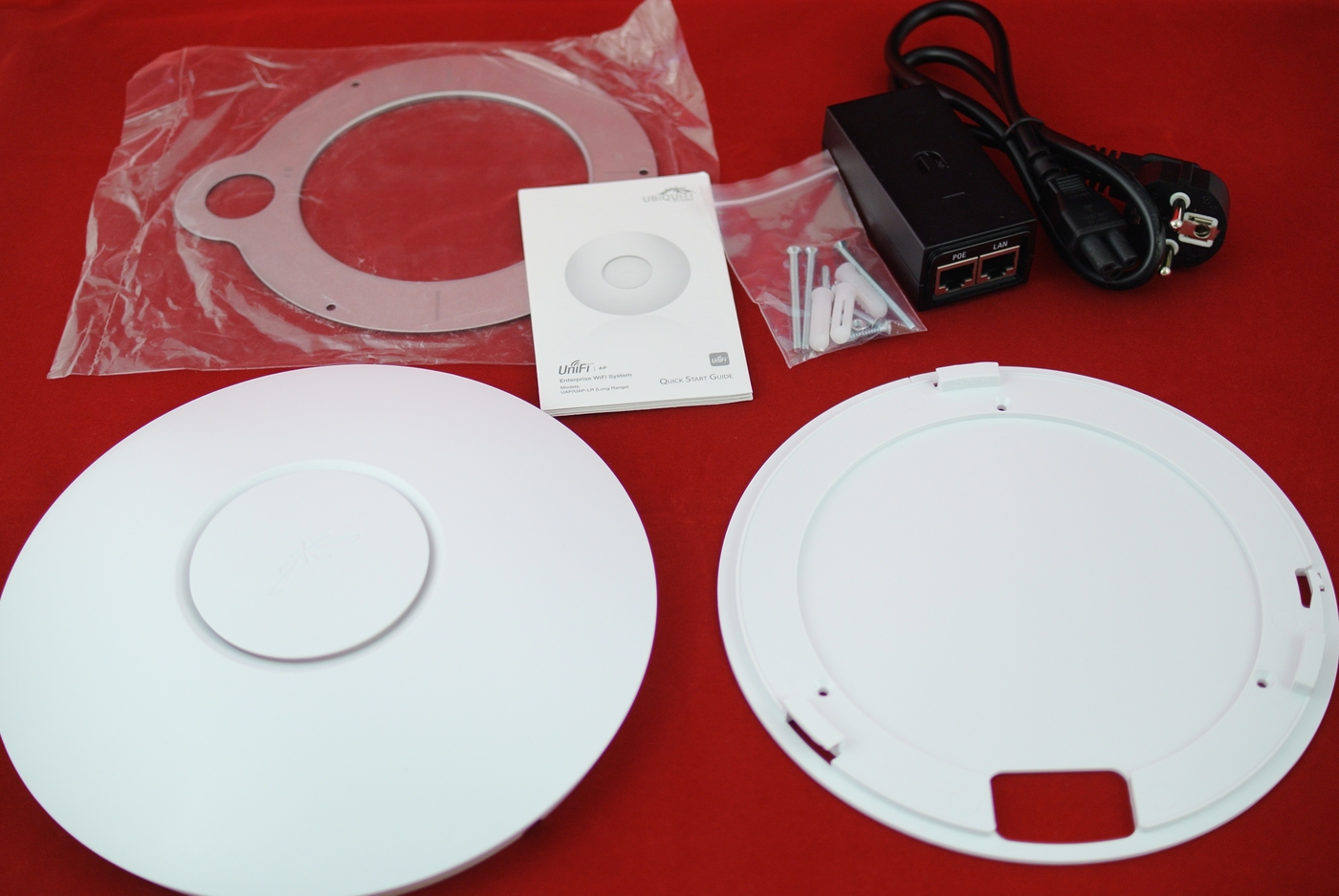

Незважаючи на низьку вартість, комплектація досить багата.

Крім самої точки доступу, тут є спеціальне кріплення, яке дозволить встановити точку доступу не тільки на стелі, але і на стіні. Кріплення містить зручний механізм, який замикається, перешкоджаючи випадковому зіскакуванню пристрою.

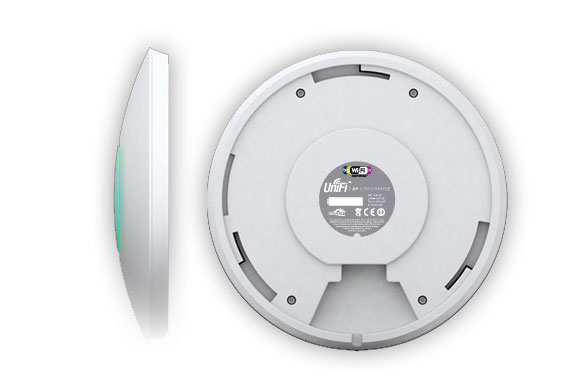

На задній частині передбачений паз кабелю. У комплекті є три саморізи і така ж кількість дюбелів. Якщо ви вирішите монтувати точку доступу на підвісну секційну стелю, в комплекті передбачена металева підкладка, покликана підвищити надійність і жорсткість конструкції. Шурупи та гайки в комплекті також є, що суттєво підвищує зручність при монтажі.

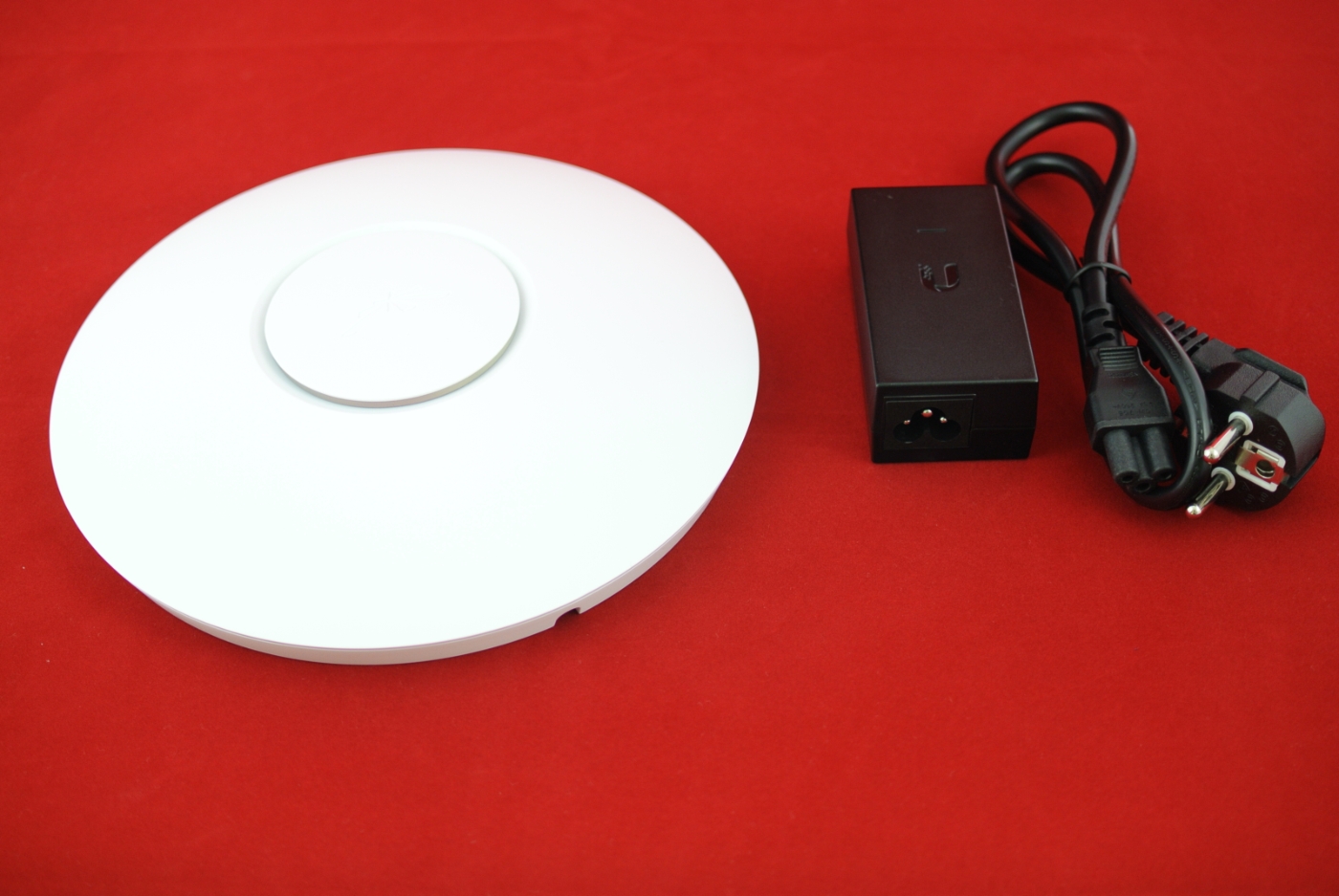

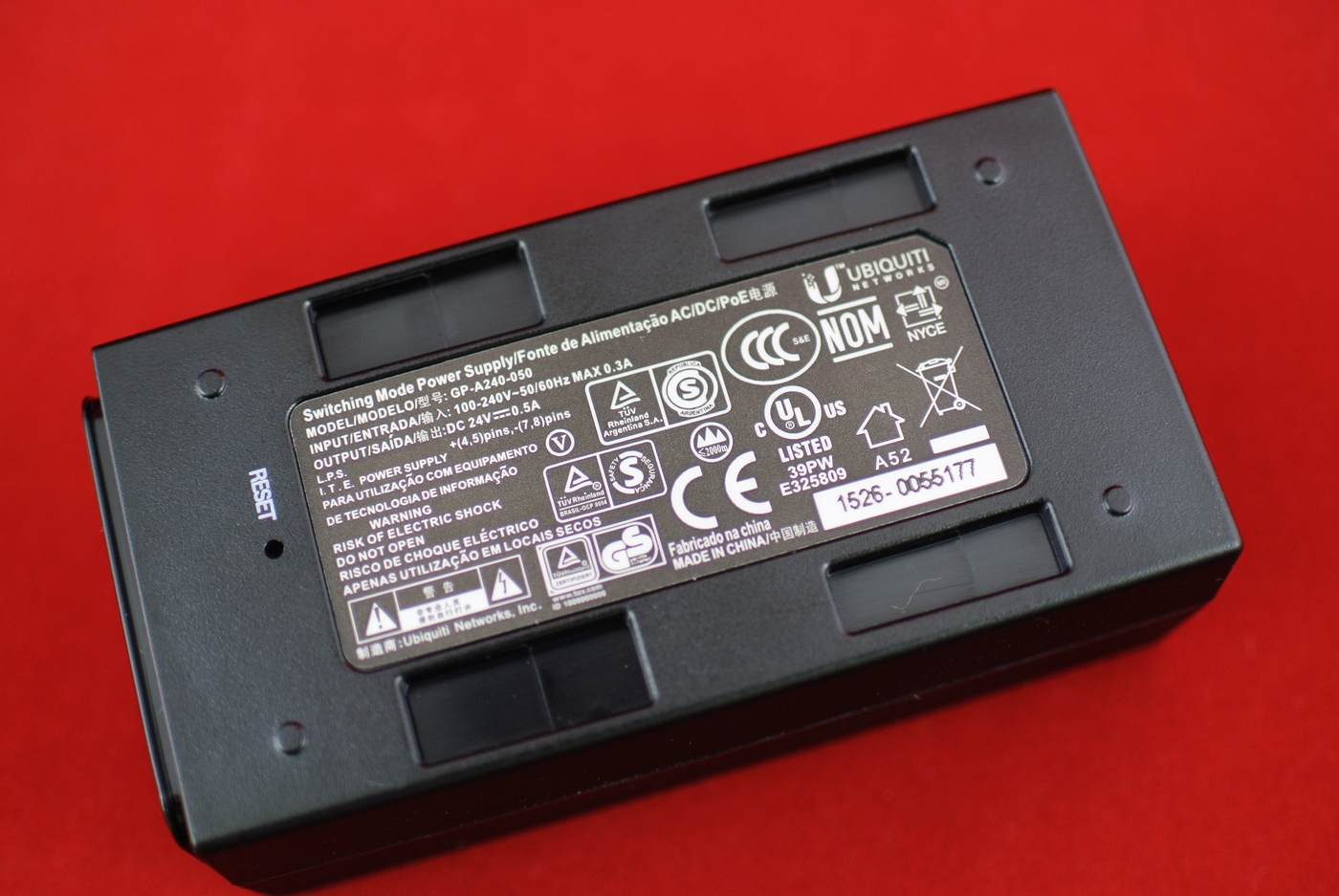

У комплекті з пристроєм поставляється адаптер живлення та кабель до нього. Вже звично для Ubiquiti адаптер живлення виступає одночасно і інжектором Passive PoE . Адаптер має стандартну напругу 24В, що при максимальному струмі 0.5А дає 12 Вт потужності.

Обидва порти екрановані, що в поєднанні з євровилкою дозволяє реалізувати якісне цільне екранування кабелю по всьому шляху від комутатора до точки доступу.

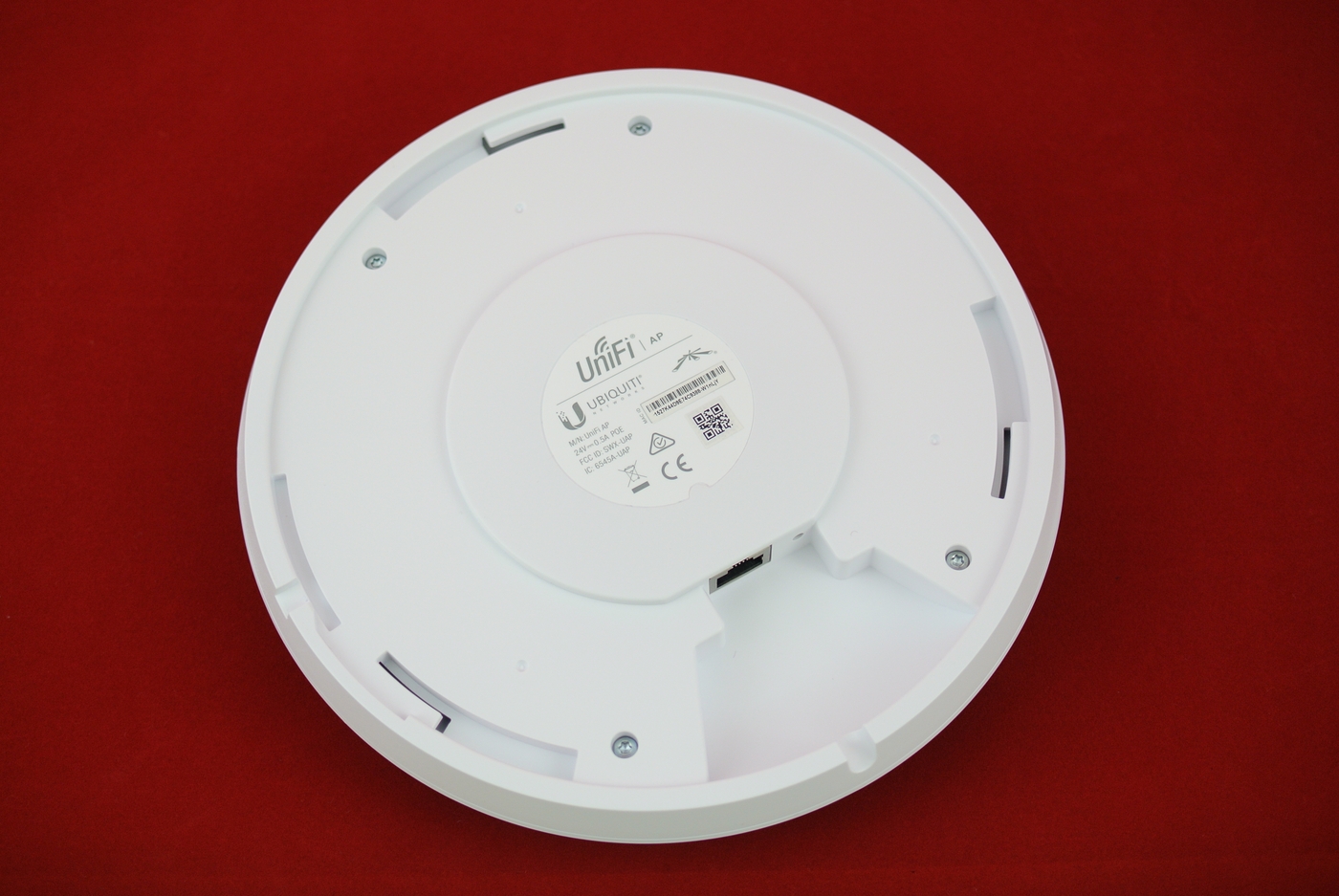

На зворотному боці пристрою розміщено один мережний порт Fast Ethernet 100 Мбіт та кнопка Reset для скидання налаштувань.

Апаратна реалізація UniFi AP (UAP)

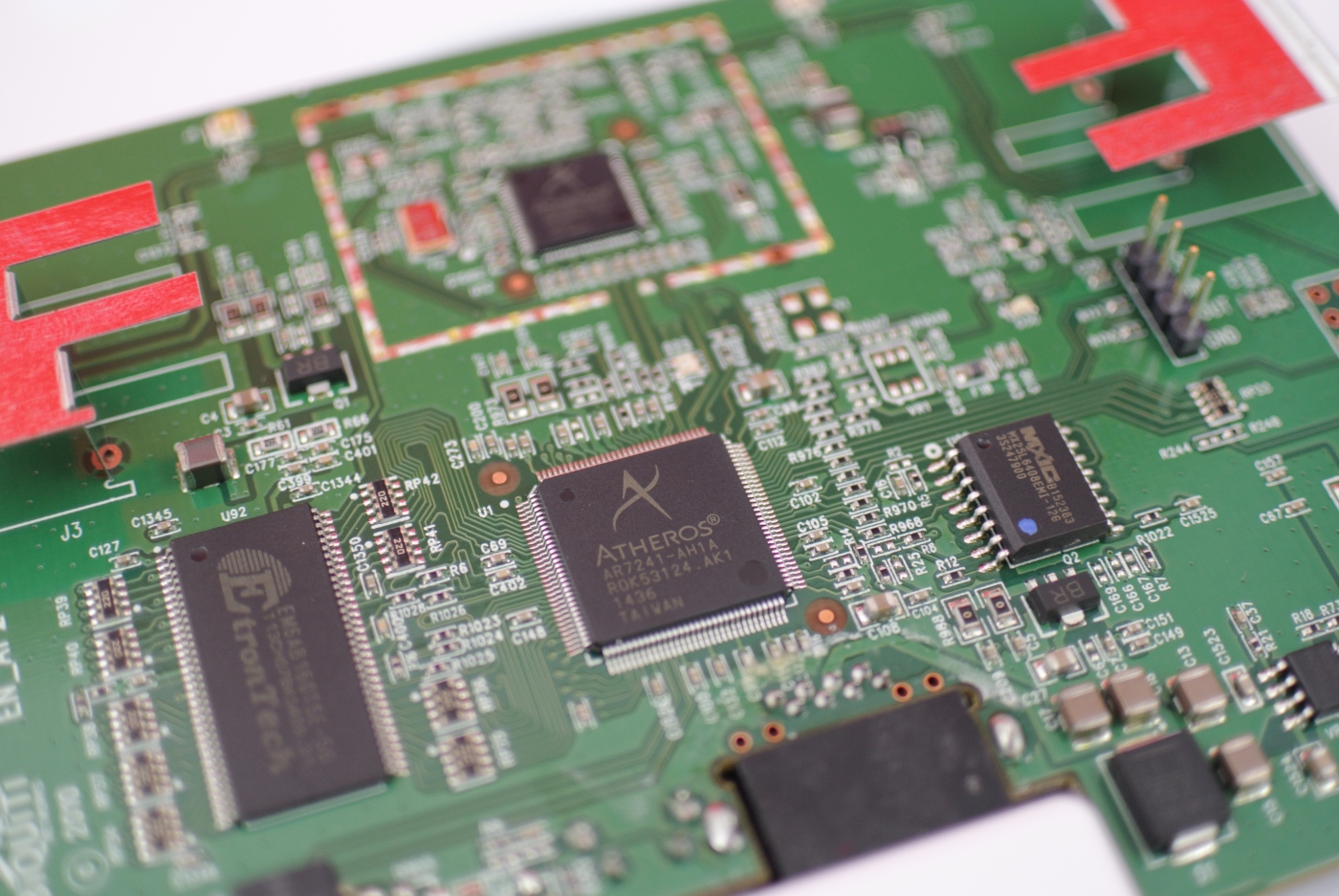

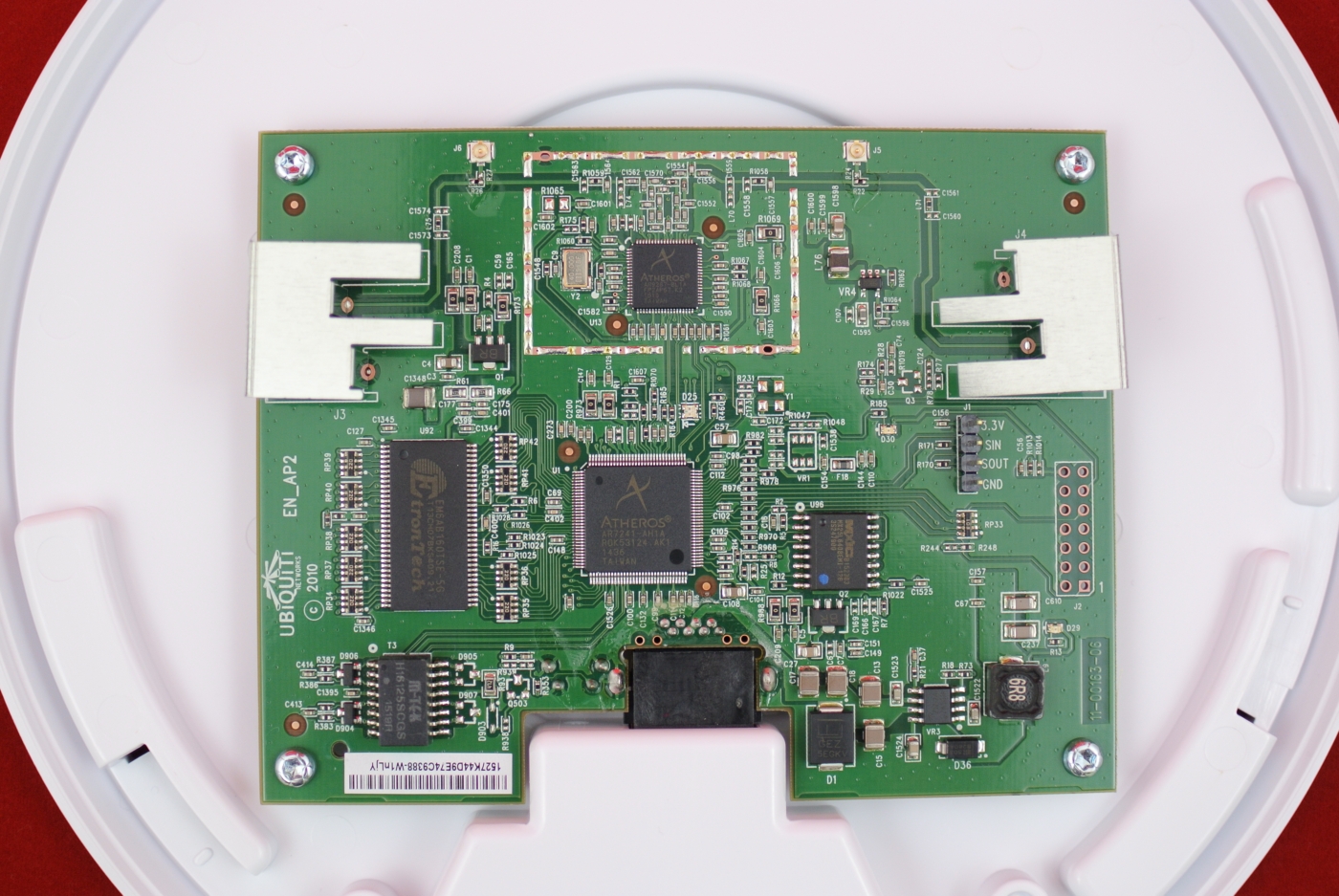

Внутрішньо точка доступу UniFi AP (UAP) дуже сильно нагадує Ubiquiti airRouter (airRouter HP). Як центральний процесор виступає чіп Atheros AR7241 (AR7241-AH1A, кодова назва Virian) з архітектурою MIPS 24Kc (32-біт RISC). Ядро процесора всього одне і працює воно на частоті 400 МГц.

Не сказати, що це потужний процесор, але тут слід врахувати дату випуску точки доступу, а також тип пристрою. За сучасними мірками, 400 МГц для роутера – дуже маленька цифра. У той час як для точки доступу початкового рівня – цілком нормальний показник, особливо якщо зважити на той факт, що пристрій повністю інтегрований з програмним контролером UniFi.

Такий же процесор використовується в маршрутизаторах Ubiquiti AirRouter, AirRouter HP, TP-Link TL-WR841ND v7, TL-WR842ND v1, точках доступу Ubiquiti NanoBridge M2 і M5. Як бачите, процесор є досить поширеним.

Як постійна FLASH-пам'ять використовується чіп MXIC MX25L6408EMI-12G на 64 Мбіт / 8 Мбайт (NOR, SPI, 86 МГц). Об'єм оперативної пам'яті складає 32 Мбайт - мікросхема EtronTech EM6AB160TSE-5G (DDR, 200 МГц, 16-біт).

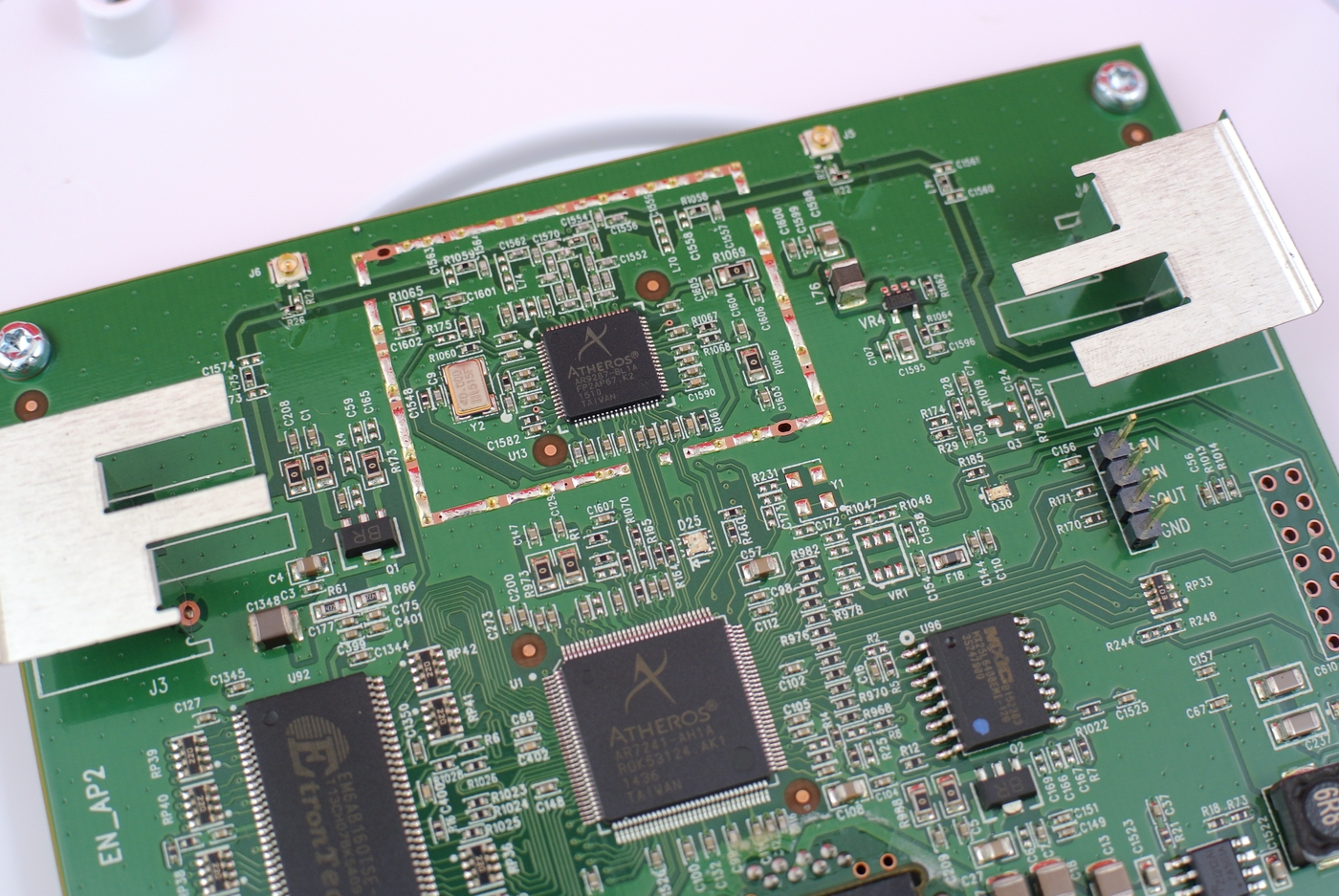

Радіомодуль реалізований на окремому чіпі Atheros AR9287 (AR9287-BL1A). Qualcomm задумувала AR9287 як одночіпове рішення для карт Half-Mini, які зазвичай застосовуються в ноутбуках і сумісне зі стандартом PCI-Express Mini Card 1.1. Завдяки цьому, чіп отримав низький рівень енергоспоживання та високоінтегровану структуру, яка потребує значно меншої кількості додаткових компонентів.

Бездротовий модуль реалізований за схемою MIMO 2x2, підтримує канальну швидкість до 300 Мбіт та найпопулярніші стандарти 802.11 b/g/n. Серед іншого є функція динамічного управління енергоспоживанням, QoS 802.11e, роумінг 802.11d і розширені функції безпеки 802.11i.

В цілому UAP також підтримує VLAN 802.11Q. У налаштуваннях контролера ви можете встановити ліміти швидкості для клієнтів та реалізувати ізоляцію гостьового трафіку. Потужності UAP вистачає для одночасної роботи 100 клієнтів. Зрозуміло, швидкість буде низькою, т.к. все обмежується локальним портом 100 Мбіт.

UniFi AP оснащена двома вбудованими антенами, які забезпечують радіус покриття до 122 м-коду. Що цікаво, на платі присутнє 2 роз'єми U.FL, на схемі вони позначені як J5 і J6, що дає дуже непоганий заділ для доопрацювання. Але для підключення зовнішніх антен крім пігтейлів, вам доведеться перепаяти два резистора: R22 в позицію R24 і R26 в позицію R27.

Паяння слід проводити з паяльним феном. За наявності певних навичок, ви зможете зібрати зовнішню точку доступу або підключити більш потужні антени. Не забувайте, гарантія при цьому буде втрачена!

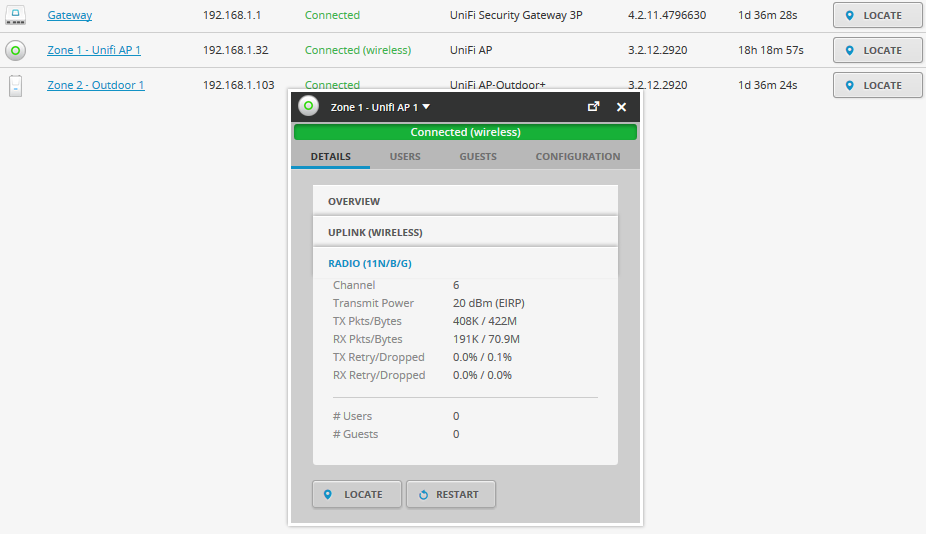

Процес налаштування аналогічний решті точок доступу UniFi і вже розглядався нами раніше в повному обсязі , а також в огляді Outdoor+, тому повторно зупинятися на цьому ми не будемо.

Сфера застосування UniFi AP

Сукупність всіх характеристик роблять UAP чудовим вибором для побудови масштабованої мережевої інфраструктури для великих готелів, кафе, торгових центрів та навчальних закладів. Підтримка найпопулярніших стандартів 802.11 b/g/n та двоканальний режим роботи MIMO 2x2 – що ще потрібно від базового рішення? У парі з контролером UniFi UAP дає набагато більше.

Одна така точка доступу легко може повністю забезпечити якісний, надійний і швидкий доступ до мережі Інтернет в межах досить великого готельного номера або навчального класу. Мережа з кількох таких точок доступу дає змогу реалізувати безшовний роумінг (Zero Handoff Roaming). Саме з цієї причини UAP залишається наймасовішою точкою доступу в комплексі UniFi.

Ubiquiti UniFi UAP-AC: стара гвардія

Точка доступу UAP-AC була представлена в 2013 році разом з UniFi AP (UAP), AP-LR ( UAP-LR ) та AP-PRO ( UAP-PRO ). Досить тривалий час ця точка залишалася флагманською моделлю в сімействі UniFi. Так було до появи нових точок AC Lite AP ( UAP-AC-LITE ), AC LR AP ( UAP-AC-LR ), AC Pro AP ( UAP-AC-PRO ) та UniFi AC EDU AP ( UAP-AC-EDU ) .

В офіційній документації ця точка позначена як UAP-AC (Gen1 11ac), що розшифровується як «Перша генерація пристроїв стандарту 802.11ac». Чимало клієнтів запитують, чим викликана така висока ціна на цей пристрій? Особливо це буде актуально на тлі нових точок стандарту AC, які мають надійти у продаж найближчим часом.

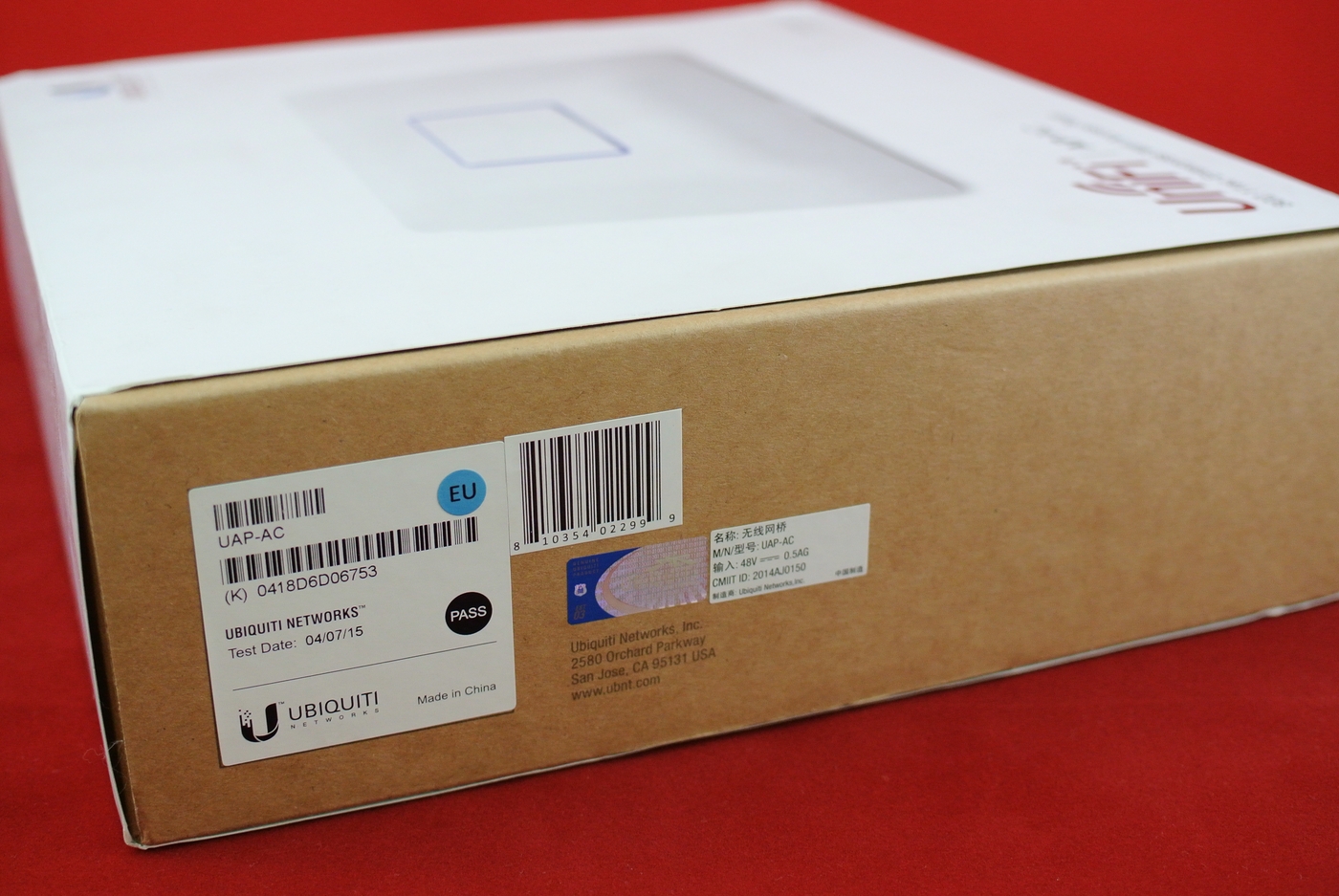

Починаючи з упаковки, компанія зробила все, щоб підкреслити статус цієї точки доступу. Картонна коробка не містить ніякої інформації, а вся важлива інформація винесена на накладку з білого матового картону. Та й сама коробка досить важка.

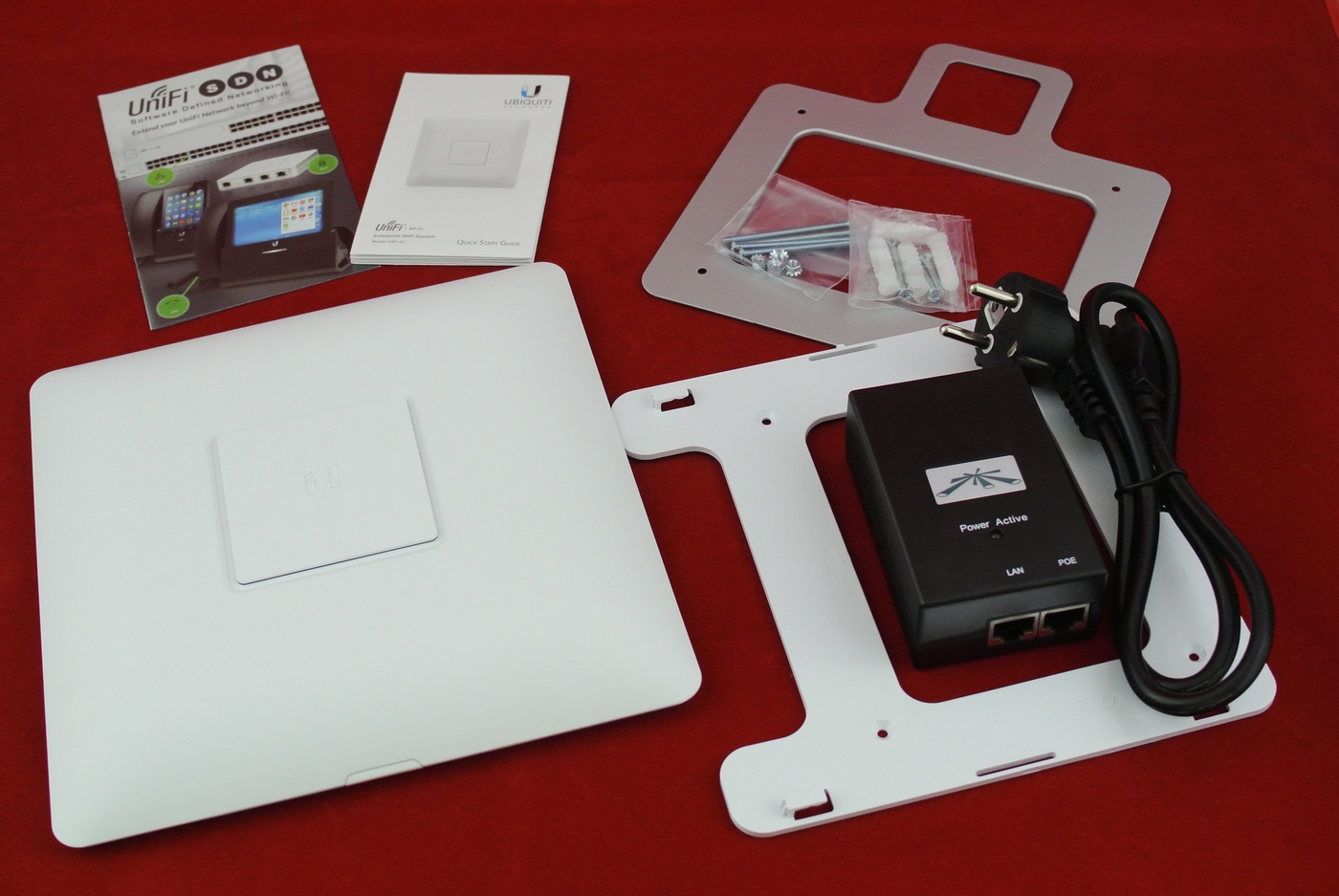

Усередині нас чекає цілком стандартна комплектація. Для захисту пристрою від пошкоджень під час транспортування використовується пресований картон.

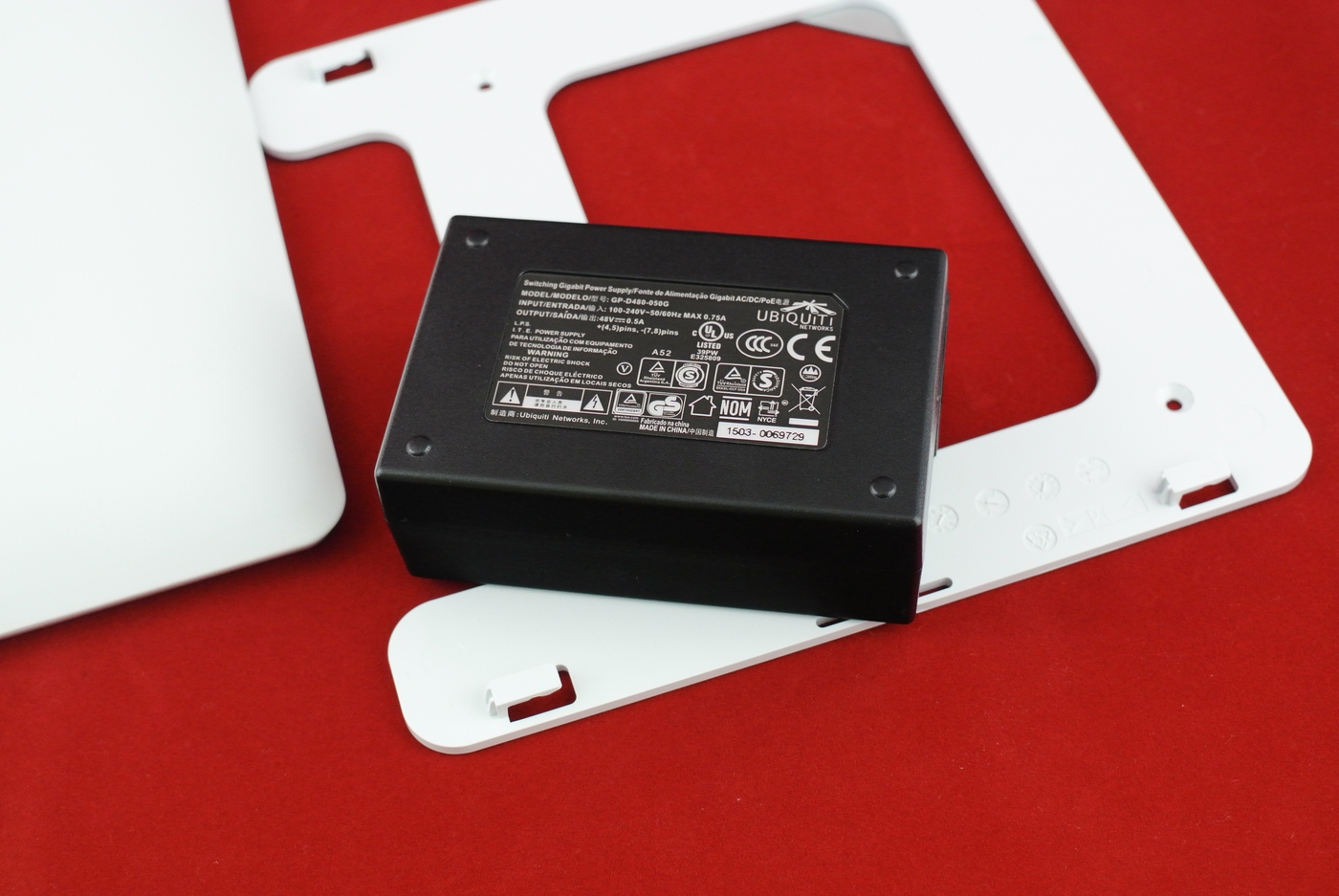

Крім самої точки доступу, є спеціальне кріплення (2 накладки, гвинти, гайки, дюбеля), адаптер живлення, кабель для адаптера і кольорова інструкція. Для живлення цього монстра використовується потужний блок живлення на 48В 0.5А (24 Вт), втім, максимальна потужність, що споживається, також чимала - до 22 Вт.

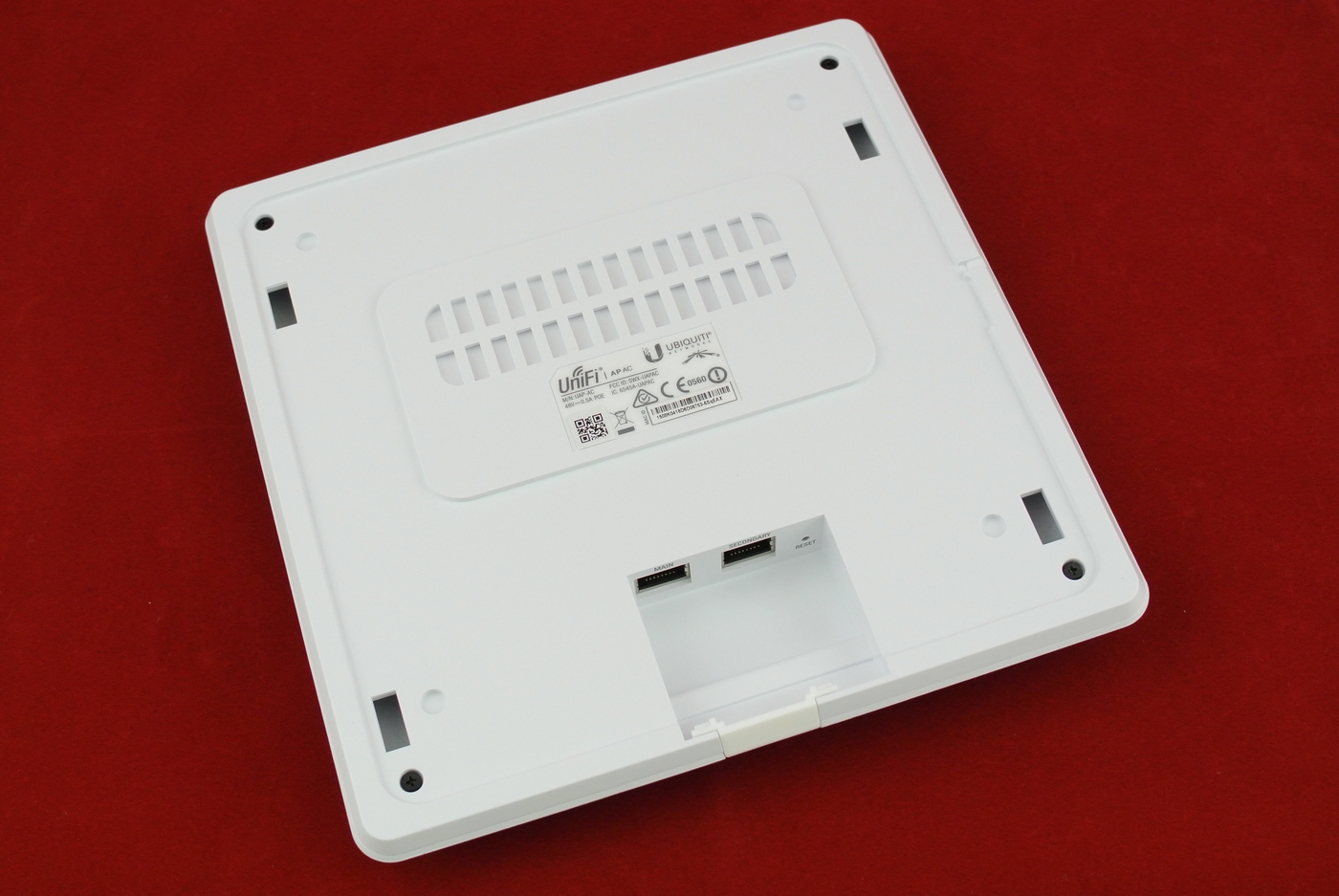

На коробці міститься напис 1750 Мбіт, що слід розуміти як 450 Мбіт (2.4 ГГц) + 1300 Мбіт (5 ГГц). Щоб відповідати заявленому, на задній частині розмістилися 2 гігабітні порти та кнопка скидання.

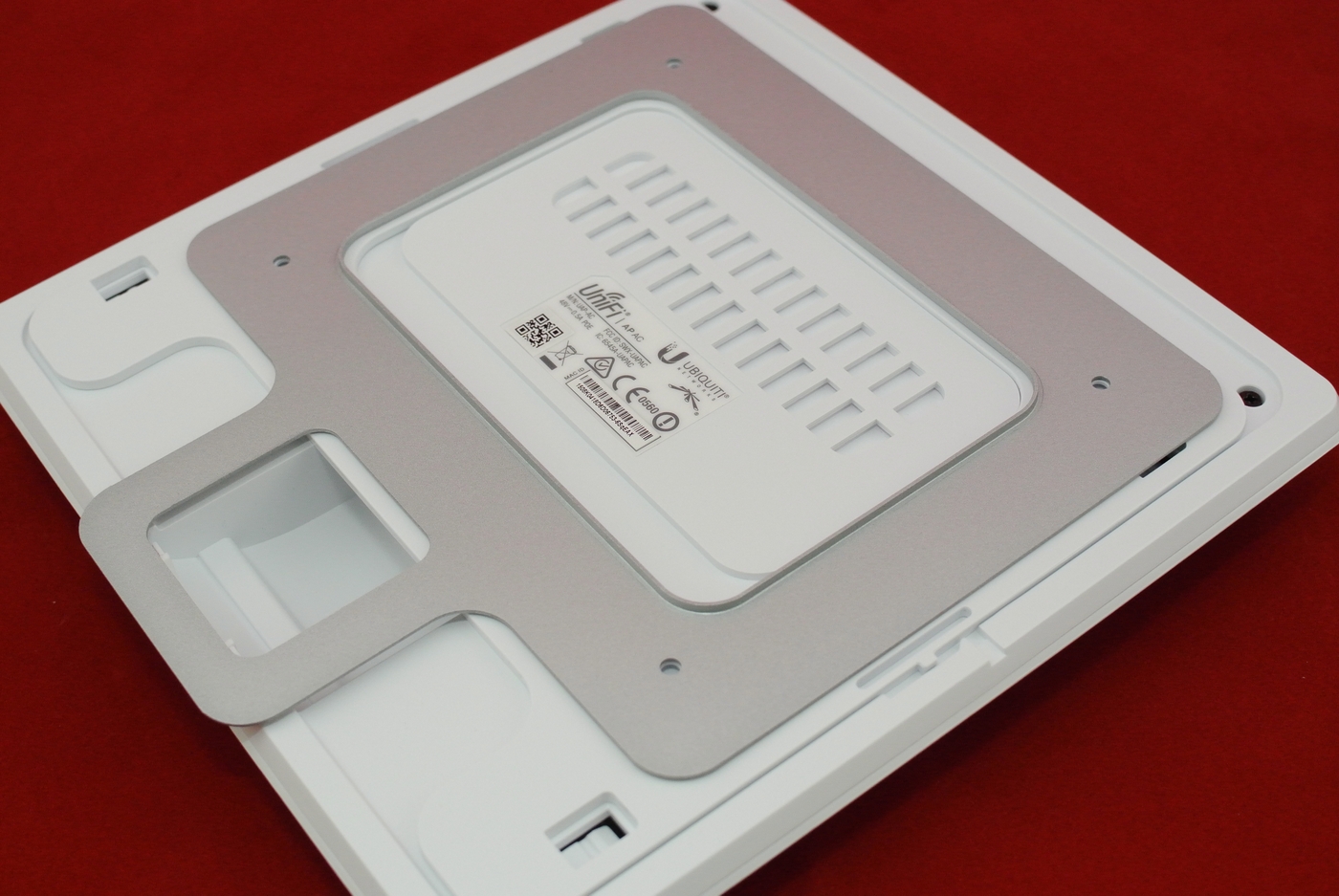

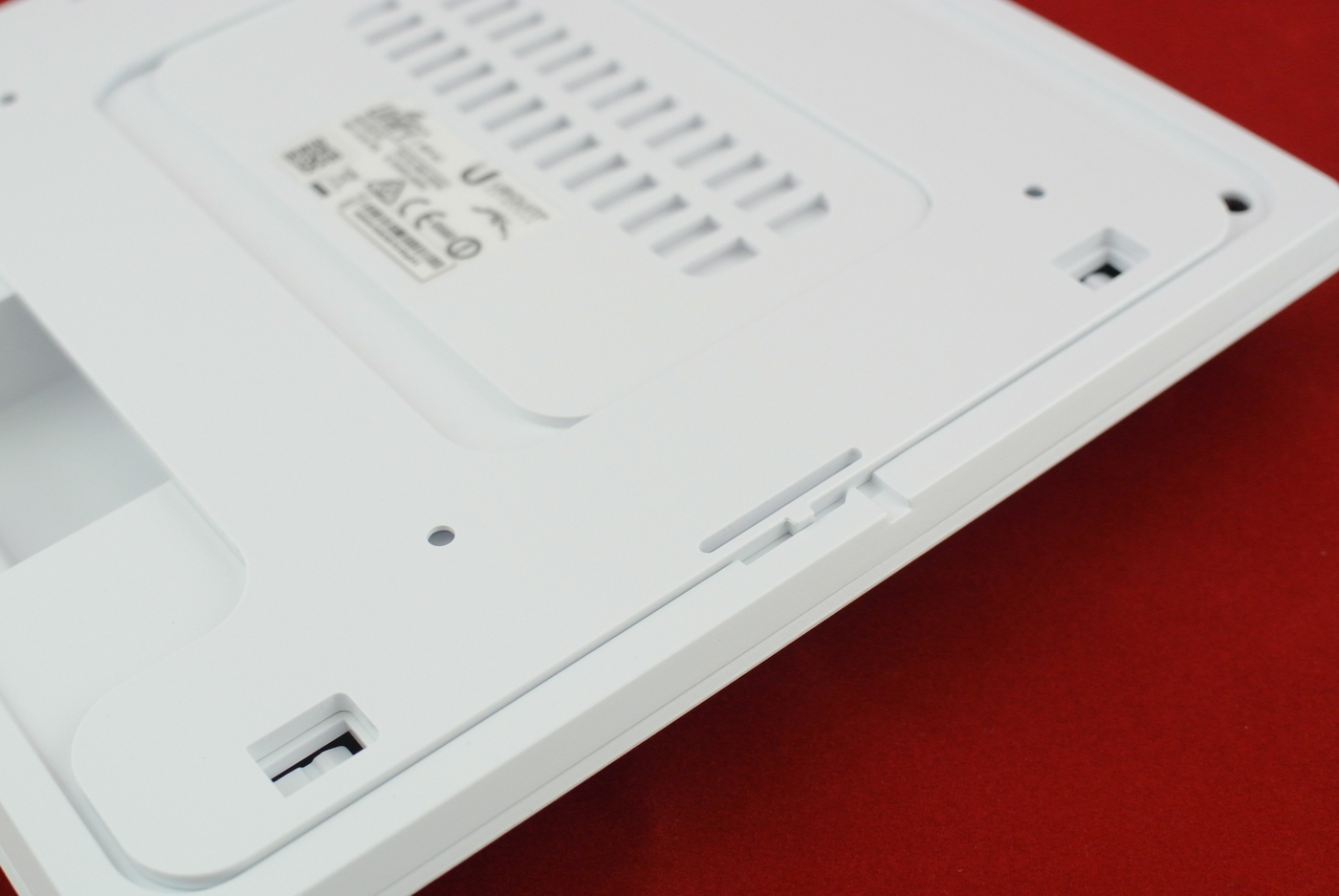

Кріплення оснащене звичною клямкою. Точок кріплення 4 – габарити 20х20х3 см та вага 570 г вимагають надійного кріплення.

Апаратна реалізація UniFI AP-AC (UAP-AC)

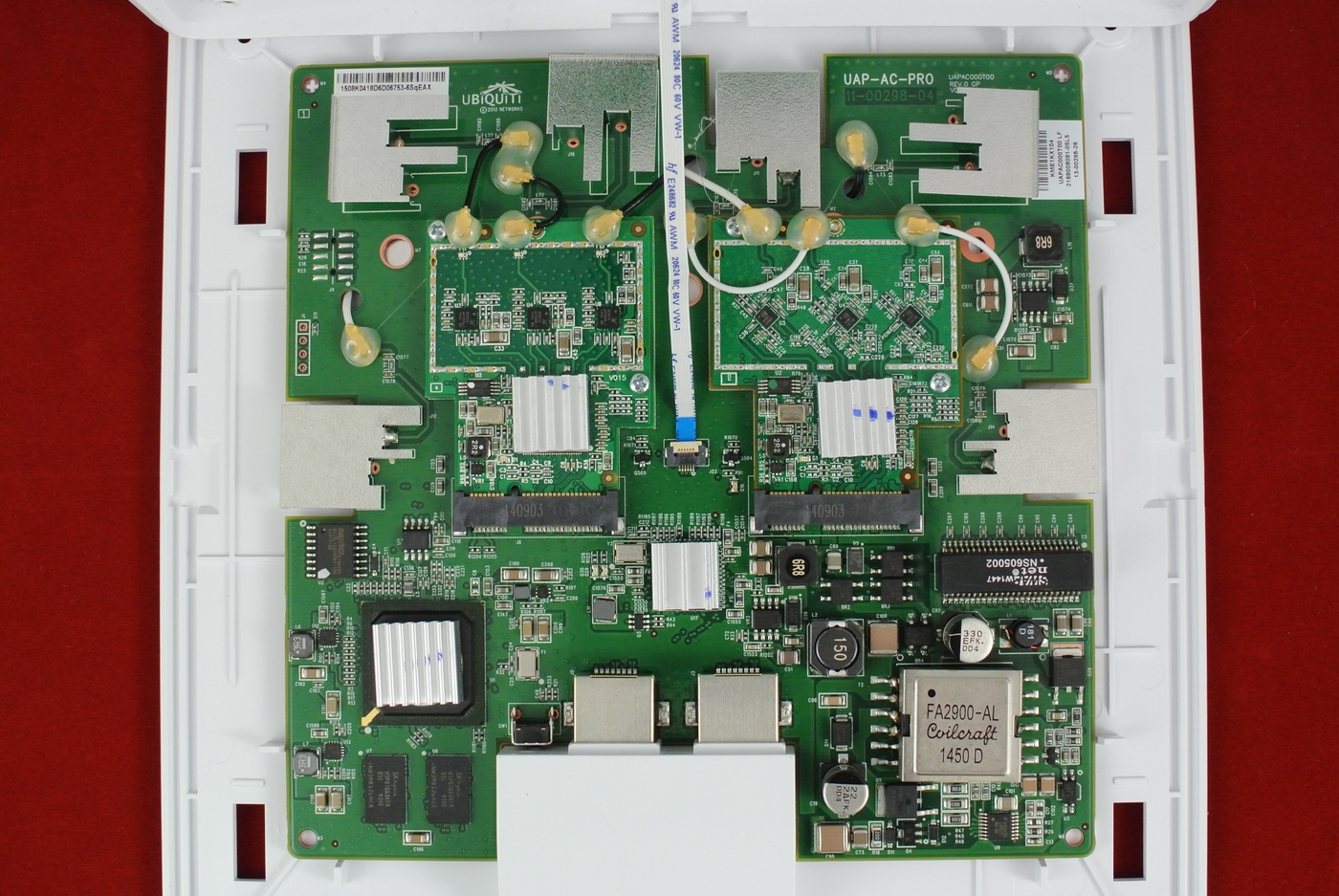

Настав час заглянути всередину пристрою. Усередині нас чекає серйозна начинка, зібрана на платформі Broadcom.

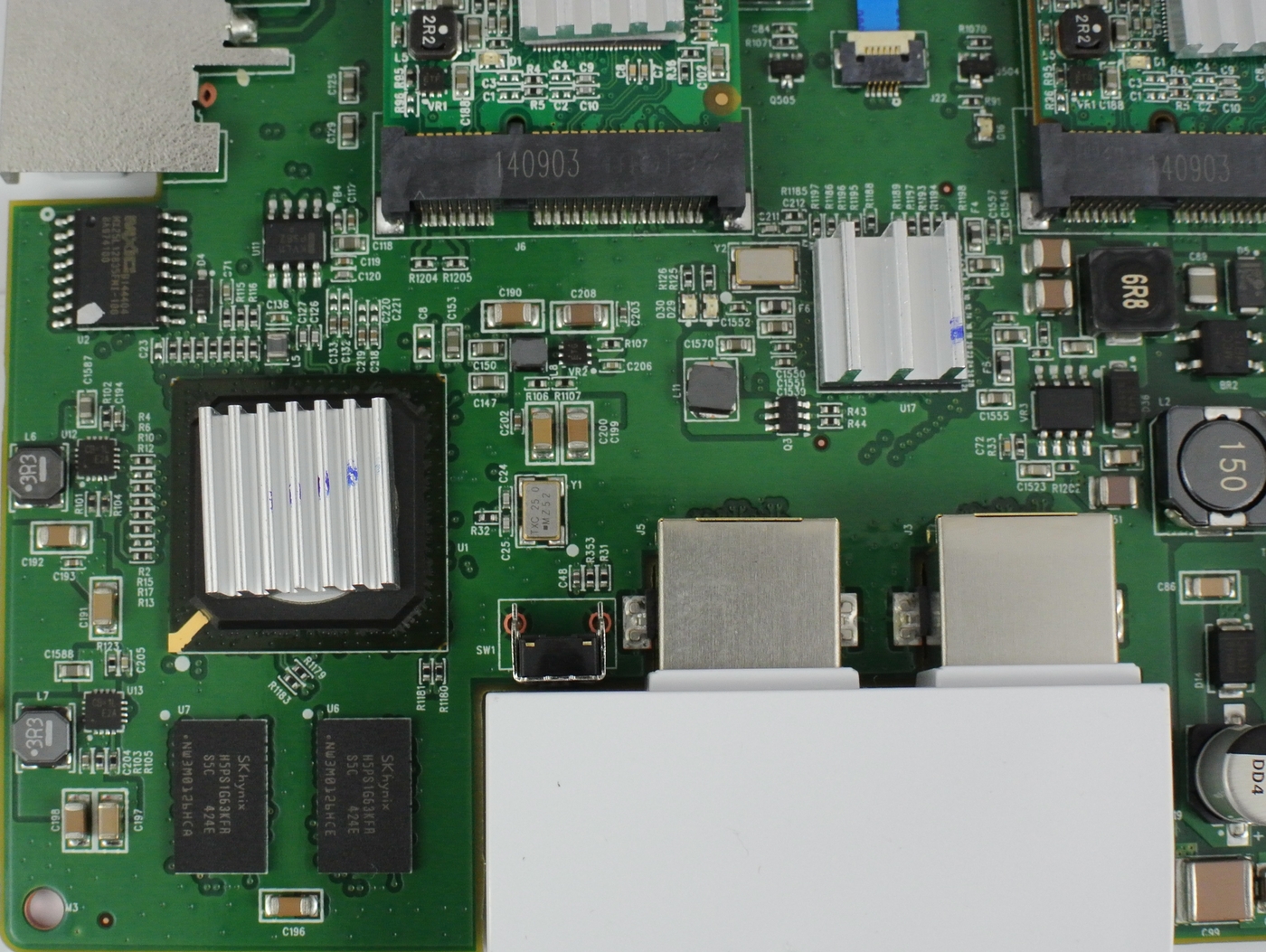

Як центральний процесор виступає BCM4706 – MIPS32 74K з частотою 600 МГц. Процесор підтримує пам'ять DDR2 і оснащений двома інтерфейсами PCIe. Broadcom розробляла цю конфігурацію спеціально для рішень Dual Band з використанням двох слотів.

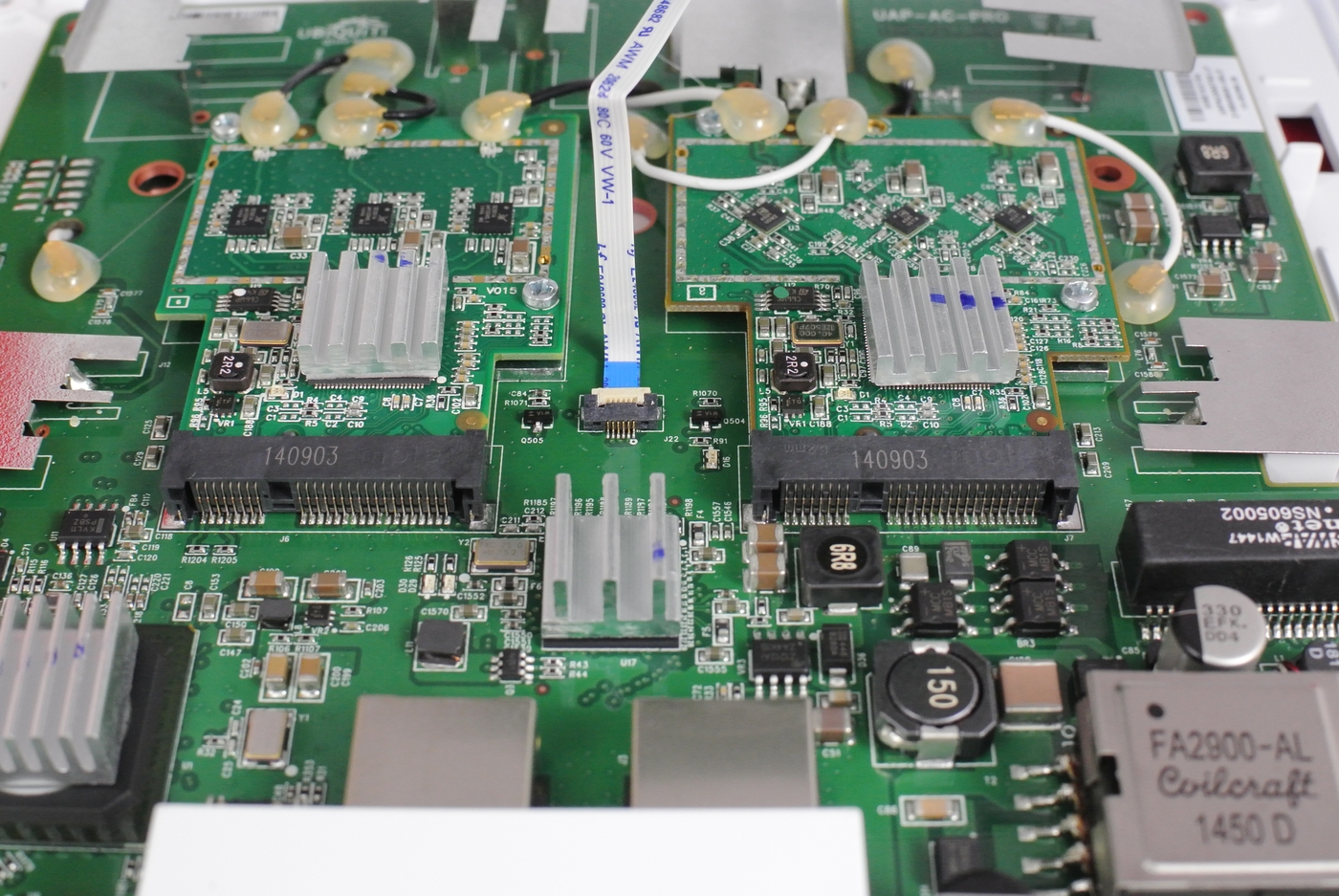

Об'єм встановленої оперативної пам'яті складає 256 МБ. Реалізовано за допомогою двох мікросхем H5PS1G63KFR (64Mx16, DDR2 SDRAM) виробництва SK hynix. Об'єм постійної флеш-пам'яті складає 16 Мбайт (чіп MXIC 25L12835F). Як проміжна зв'язувальна ланка використовується 7-портовий апаратний свічок Broadcom BCM53125.

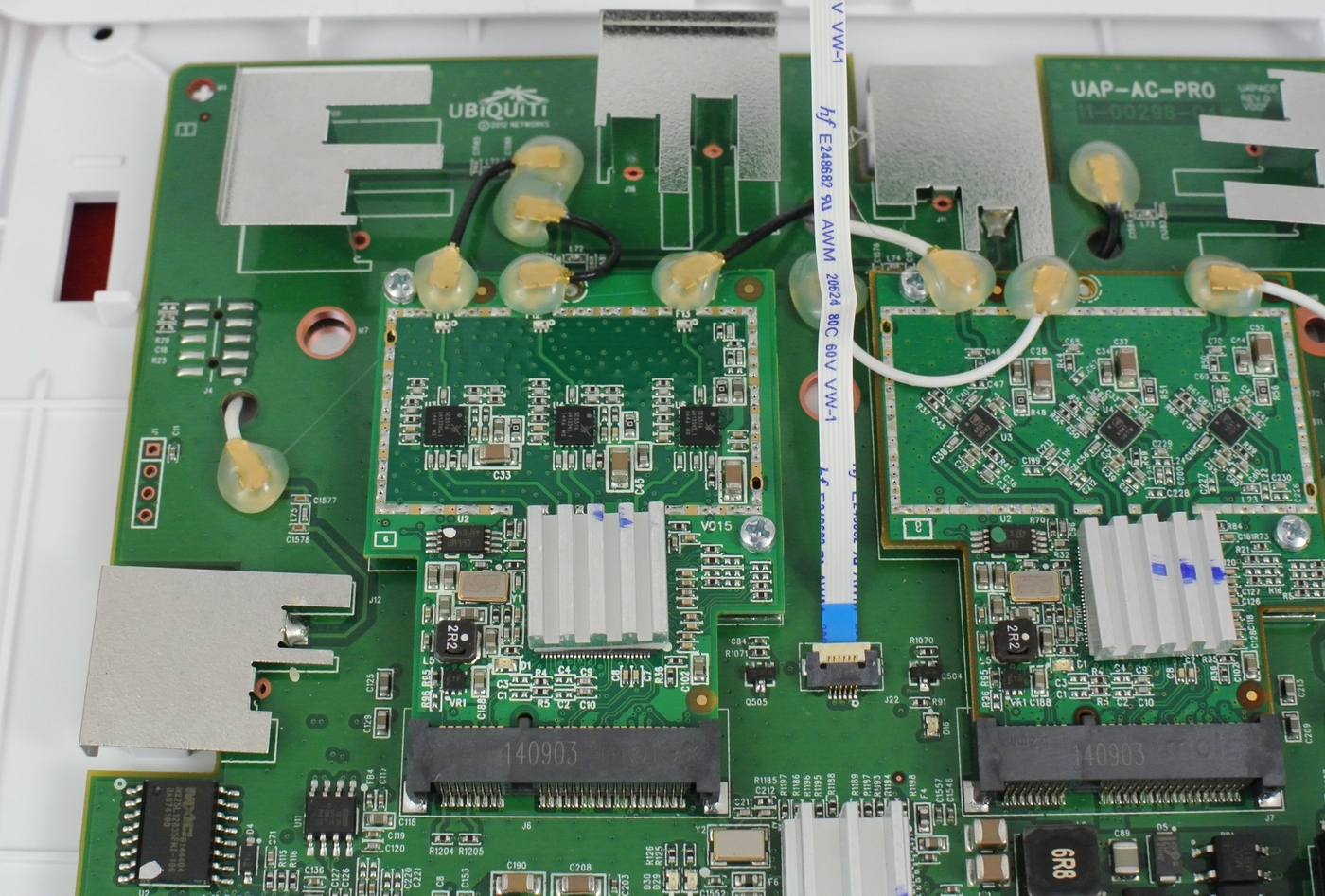

Радіоблок на 5 ГГц реалізований на чіпі BCM4360, який підтримує не лише 5ГГц 802.11ac, а й 802.11n. Як підсилювачі використовуються 3 чіпи Skyworks по одному на канал (MIMO 3x3), що дозволяє досягти вихідної потужності 23 дБм.

Для частоти 2.4 ГГц було вирішено використати окремий радіоблок на чипі BCM4331. Як підсилювачі тут також застосовуються 3 чіпи Skyworks. Залежно від дати виробництва, вихідні підсилювачі можуть бути різних моделей, наприклад, у старіших ревізіях застосовувалися Skyworks SE5003L та SiGe 2605L.

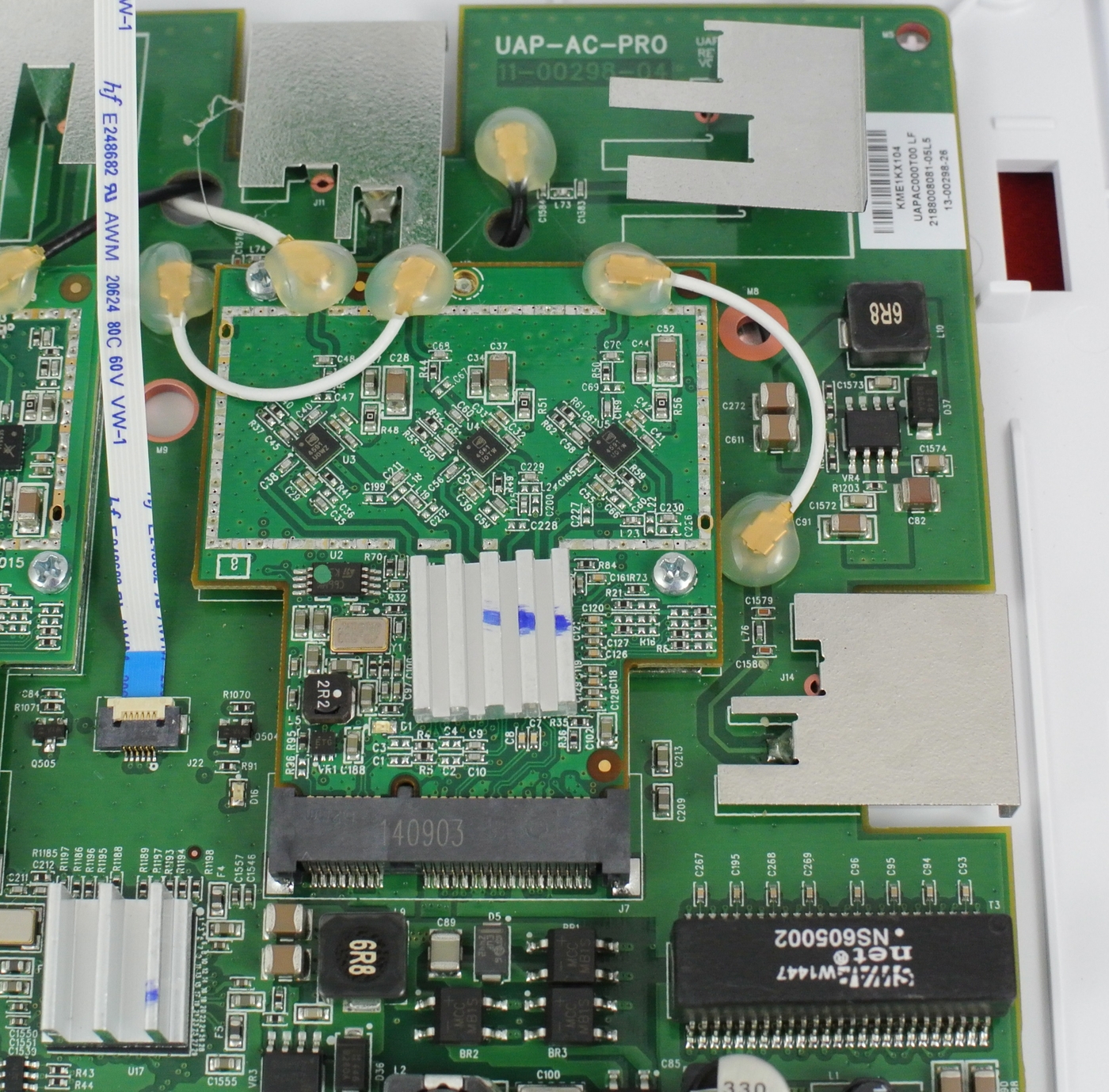

Кожен радіоблок працює за схемою MIMO 3x3, для чого застосовується 6 окремих антен, по 3 на кожен блок. Пігтейли зафіксовані термоклеєм, щоб уникнути випадкового відключення.

Обидва радіоблоки реалізовані у вигляді модулів Mini PCIe, щоправда, дещо збільшеного розміру. На процесор, свіч та чіпи радіомодулів встановлені радіатори. Незважаючи на всі заяви Broadcom з приводу економічності, ця платформа є ненажерливою і гарячою.

Компанія ASUS у своєму роутері RT-AC66U, який працює на цій же платформі і накрила всю плату радіатором. Тому не варто дивуватися високому рівню нагріву точки доступу під час роботи – це нормально.

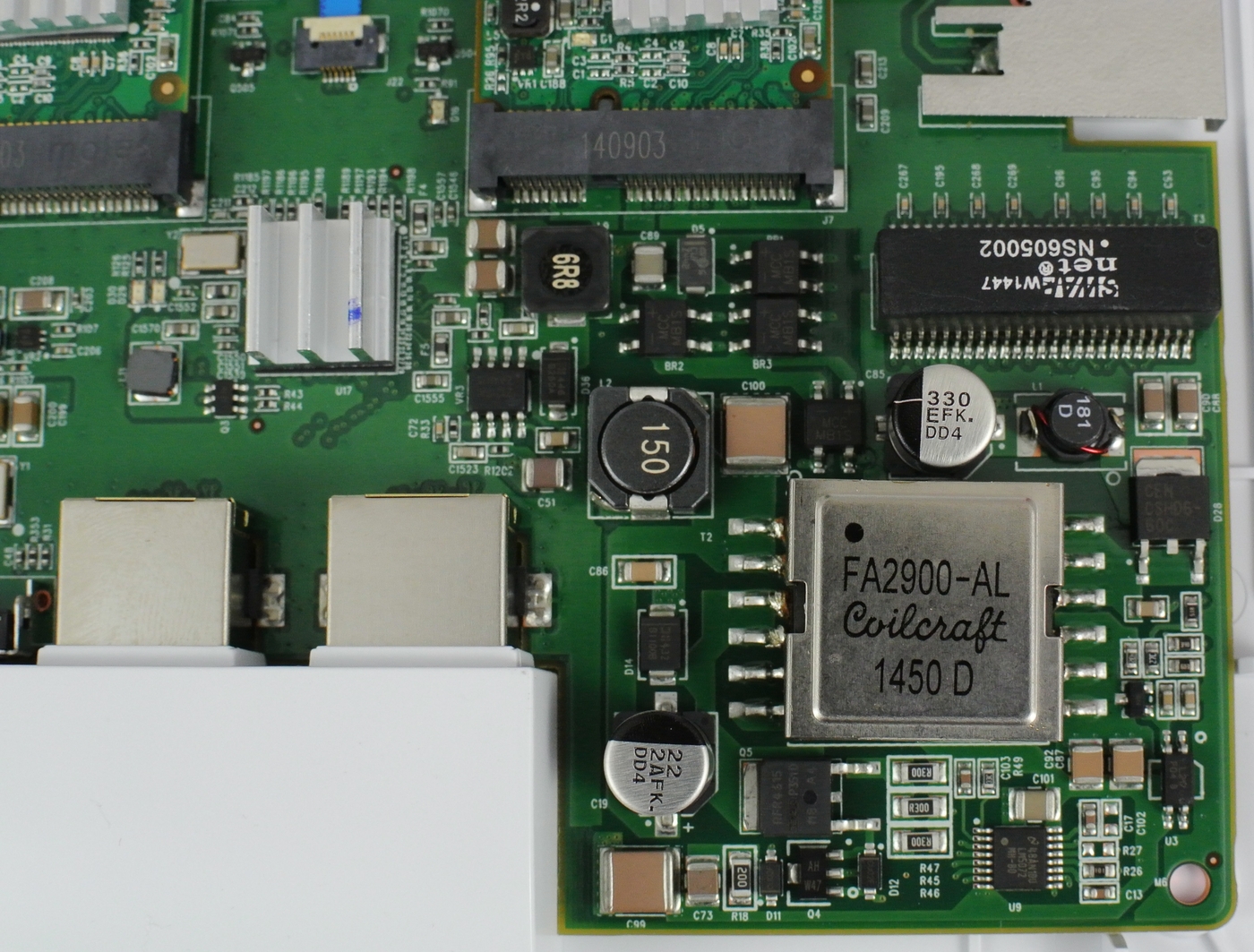

У ланцюгу живлення використовується перетворювач на FA2900-AL виробництва Coilcraft, діапазон провідної напруги для якого може змінюватись від 18 до 57 вольт.

Загалом складання досить якісне, претензії є хіба що до рівня нагріву, але це та ціна, яку доводиться платити за продуктивність.

Сфера застосування UniFi AP-AC (UAP-AC)

UAP-AC, з технічної точки зору, є найскладнішим пристроєм серед усіх точок доступу першого покоління UniFi. На відміну від свого побратима UniFi AP Pro, тут реалізовано роботу за стандартом 802.11ac, що дозволяє суттєво підвищити швидкість обміну.

До речі, про стандарт 802.11ac, з 23 каналів, передбачених стандартом, точка доступу підтримує 8 каналів + ISM (165 канал, 5825 МГц). Говорячи про 8 каналах, йдеться про UNII-1 (канали 36, 40, 44, 48, тобто. частоти 5180, 5200, 5220 та 5240 МГц) та UNII-3 (канали 149, 153, 157, 161, частоти від 5745 до 5805 МГц). Принаймні такий список каналів ми отримали при виборі регіону USA та Ukraine. Як і належить, ширина каналу може досягати 80 МГц.

Говорячи про реальну продуктивність, слід розглянути таку таблицю.

Як ви можете спостерігати, наймолодша модель, незважаючи на наявність MIMO 2x2, не може подолати поріг у 100 Мбіт, чому винен порт Fast Ethernet на 100 Мбіт. PRO-версія досягає набагато кращих показників, проте в ній немає підтримки 802.11ac.

UAP-AC реалізує роботу за стандартом 802.11ac, завдяки чому вдається досягти значної переваги перед стандартом попереднього покоління – 802.11n. Ця точка доступу чудово підійде для приміщень з великою кількістю клієнтів – конференц-зали, торгові центри, офіси комерційних структур, а також великі аудиторії університетів та інших навчальних закладів.
