Огляд Mikrotik RB850Gx2

15.01.2016
Поділитись у:
*/?>

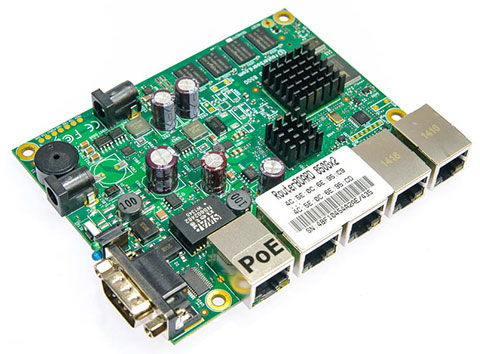

Огляд маршрутизатора Mikrotik RB850Gx2: середня ніша між RB2011 та RB3011.

У першій половині 2014 року компанія Mikrotik анонсувала вихід нового маршрутизатора RB850Gx2 . Пристрій отримав 5 гігабітних мережевих інтерфейсів, 2-ядерний процесор, 512 Мбайт оперативної пам'яті та підтримку PoE In. Новинка була покликана змінити морально застарілий RB450G, у зв'язку з чим повністю повторювала його розміри і розташування портів.

RB850Gx2 - ревизия 1

Перші поставки RB850Gx2 були заплановані на кінець вересня 2014 року. Комплект постачання менший, ніж скоромний - крім плати в антистатичному пакеті більше немає нічого. Хіба що друга наклейка, яку можна наклеїти на корпус після встановлення плати. Немає навіть блоку живлення, втім, його можна докупити окремо або взяти будь-який стандартний адаптер на 24В, який Mikrotik поставляє з більшістю своїх пристроїв.

RB850Gx2 - в упаковке

Вже у жовтні нові 850Gx2 знайшли своїх власників. Тим не менш, серед користувачів виникла дискусія щодо нової архітектури та необхідності підтримки апаратного шифрування для підвищення продуктивності. Компанія прислухалася до спільноти, і вже до середини липня 2015-го анонсували оновлений RB850Gx2 з підтримкою апаратного шифрування.

RB850Gx2 - ревизия 2

Таким чином, на даний момент на ринку присутні дві ревізії цього маршрутизатора. В основі першої ревізії лежить процесор виробництва Freescale Semiconductor з архітектурою PowerPC.

RB850Gx2 - Структурная схема ядер e500

Процесор має 2 ядра e500v2 з 32-бітною архітектурою та працює на частоті 533 МГц. В цілому процесор може працювати на набагато вищій частоті, але це в свою чергу вимагає наявність активної системи охолодження і істотно підвищує рівень енергоспоживання системи в цілому.

RB850Gx2 - внешний вид платы

Для додавання підтримки апаратного шифрування інженерами довелося змінити сам процесор. У другій ревізії також використовується процесор PowerPC з ядрами e500v2, того ж виробника, щоправда, трохи інша модифікація, яка підтримує апаратне шифрування.

RB850Gx2 - внешний вид платы

У зв'язку з такою «невеликою» зміною зовні обидві ревізії повністю ідентичні, відрізнити їх можна лише за серійним номером. Усі нові ревізії мають серійний номер, який починається на 5.
RB850Gx2 - внешний вид платы

До нас на тестування потрапила перша ревізія плати (без апаратного прискорення), на ній і буде проводитися тестування продуктивності. Втім, у рамках цього огляду ми опишемо всі відмінності та особливості обох ревізій. Точна модель процесора, що застосовується в першій ревізії - невідома, відомо що це QorIQ P1023. Що ж до другої ревізії – тут застосовується той самий процесор сімейства QorIQ P1023, модель P1023NSN5CFB.

процессор семейства QorIQ P1023, модель P1023NSN5CFB

Як бачите, обчислювальні ядра є лише частиною процесора, кількість модулів у ньому набагато більше. P1023 може працювати на частоті від 400 до 800 МГц, втім, інженери виставили ті ж 533 МГц, щоб уникнути істотних відмінностей у рівні продуктивності між ревізіями.

Процесор оснащений двома інтерфейсами на 1 Гбіт, що вплинуло реалізацію RB850Gx2. Інженери не пропустили таку можливість, тому існує два варіанти конфігурації.

RB850Gx2 - схема

Перший варіант передбачає пряме підключення Eth-1 до процесора, порти, що залишилися, підключаються до свіча, який у свою чергу підключається до процесора гігабітним інтерфейсом. Така конфігурація дозволяє прокачати через процесор 1 Гбіт. Другий варіант передбачає функцію "Switch-all-ports", тобто. об'єднання всіх портів у свіч. За такої конфігурації порт Eth-1 підключається до свіча, свіч - до процесора. При цьому Eth-1 обробить 1 Гбіт з іншими портами, якщо трафік йде через процесор.

RB850Gx2 - внешний вид платы

Як апаратний гігабітний свіча тут використовується Atheros 8327, застосовується в більш дорогих рішеннях, таких як RB1100AHx2 і CCR1009 . Для відведення тепла на ньому передбачено алюмінієвий радіатор.

Вбудований контролер пам'яті підтримує DDR3/DDR3L завширшки 32-біт. На платі розпаяно 4 модулі NT5CB128M8FN-DH (1 Гбіт, DDR3L SDRAM) виробництва Nanya, загалом виходить 512 Мбайт.

RB850Gx2 - внешний вид платы

Процесор також має USB-інтерфейс, на жаль, він не розпаяний. Модуль апаратного прискорення підтримує 3DES, AES, RSA/ECC, MD5/SHA. І тут є важливе зауваження, що з боку RouterOS підтримується прискорення тільки для AES в режимі CBC. Таким чином, при використанні 3DES, який є стандартним для платформи Windows, швидкість обох ревізій плати буде приблизно однаковою.

Спочатку, при переході на багатоядерні конфігурації, у RouterOS була відсутня підтримка FastPath, надалі це було виправлено. Друга ревізія здатна забезпечити шифрування швидкості 500-550 Мбіт із застосуванням AES 128-bit, перша ревізія може забезпечити за різними даними 100-150 Мбіт. У другій частині огляду ми протестуємо можливості першої ревізії. Якщо ж використовується зв'язка L2TP MPPE + IPSec AES – приріст продуктивності буде поширюватись тільки на AES, тоді як MPPE буде повністю покладено на центральний процесор.

За підтримку серійного порту RS-232 відповідає драйвер MA3243C (MAX3243) виробництва Texas Instruments. Поруч із процесором розпаяний модуль флеш-пам'яті MA3243C виробництва Silicon Storage Technology. Зважаючи на все, тут зберігається RouterBOOT.

Об'єм постійної флеш-пам'яті складає 512 Мбайт, що у 4 рази більше, ніж стандартно встановлює Mikrotik у свої маршрутизатори. Пам'ять розпаяна на модулі Spansion S34ML04G1 (S34ML04G100TFI90, 8 Гбіт, SLC NAND). Якщо цього виявиться мало - обсяг внутрішньої пам'яті дуже легко збільшити за допомогою картки пам'яті стандарту microSD, слот для якої знаходиться на звороті друкованої плати. З п'ятим рівнем ліцензії RouterOS відкриваються добрі можливості для побудови сервера HotSpot на базі RB850Gx2.

RB850Gx2 - внешний вид платы

За LED-індикацію відповідає зсувний регістр HC595, його ми вже зустрічали в PowerBox , в останньому він відповідав за додаткову індикацію PoE для кожного порту, тут же відповідає за індикацію портів: активність + режим роботи 100 Мбіт / 1 Гбіт.

Підсистема живлення, цілком очікувано, розпаяна на перетворювачі LSC LSP5523, який зустрічається практично у кожному мікротику. Багатоядерна архітектура висуває свої вимоги до харчування. У нових маршрутизаторах додалися потужні дроселі, тут їх два (маркування 3R3 M423-01), схожі ми вже зустрічали в RB3011 , а також мосфети 9467AGM, яких тут розпаяно чотири.

Роз'єми для підключення живлення два, перший використовується при встановленні в стандартний корпус CA150 із зовнішнім блоком живлення. Другий актуальний при встановленні адаптера живлення всередині корпусу.

RB850Gx2 - вид платы снизу

Загалом якість виконання нам сподобалася. Плата досить компактна, особливо якщо порівнювати з RM-маршрутизатором. Говорячи про продуктивність, забігаючи наперед скажемо, що RB850Gx2, незалежно від ревізії, не залишає жодного шансу своєму побратиму в особі RB2011 . Трохи більш висока ціна повністю виправдовує дворазовий приріст продуктивності, причому це твердження справедливе як першої, так другої ревізії.

Яку ревізію вибрати залежить виключно від сфери застосування. У більшості випадків користувачеві немає необхідності в шифруванні. У другій частині огляду ми більш детально поговоримо про продуктивність RB850Gx2 (rev.1), а також порівняємо її з RB2011 та новим RB3011.
