Огляд маршрутизатора Mikrotik RB2011L-IN

Зовсім недавно компанія Mikrotik представила нову серію обладнання з індексом RB2011. Це нові мультипортові маршрутизатори, що випускаються в різних модифікаціях і доступні як у кількох варіантах корпусів, у тому числі для монтажу в стоку (Rackmount), так і без корпусу. І сьогодні ми познайомимося з базовою моделлю цієї серії – RB2011L-IN, яка постачається у корпусі для використання всередині приміщень. Забігаючи наперед, відразу хочу сказати, що на мій погляд, випуск маршрутизаторів RB2011 це чудова спроба наблизити середньостатистичного користувача до обладнання високого індустріального класу. Чому так, сподіваюся ви зрозумієте, прочитавши цей огляд.

Комплект поставки

Поставляється RB2011L-IN, як і більшість обладнання компанії Mikrotik в невеликій картонній коробці з картону, що переробляється. Жодної кольорової поліграфії на упаковці немає, тільки зображення самого пристрою, назва моделі та компанії. Як завжди, матеріали упаковки та самого пристрою виконані з дотриманням усіх європейських норм, покликаних оберігати довкілля. Про що нам говорять відповідні символи та логотипи різних сертифікатів та директив відповідно до яких вироблено пристрій, на боці упаковки.

Усередині основної коробки є лоток з такого ж картону, в який акуратно, практично без зазорів укладено пристрій і блок живлення. Що робить транспортування безпечнішим.

У комплект поставки входить тільки сам пристрій із зовнішнім блоком живлення, який вже підключений до нього, і для його відключення або заміни необхідно розібрати корпус.

Як і у випадку з усіма іншими продуктами компанії Mikrotik, комплект мінімальний, і не включає жодної друкованої продукції. Ні, не брошур, не реклами, не інструкцій.

Більшість корисної інформації, включаючи докладні інструкції з базового та розширеного налаштувань маршрутизаторів під керуванням Mikrotik RouterOS , ви можете знайти в мережі інтернет, в тому числі і на нашому сайті.

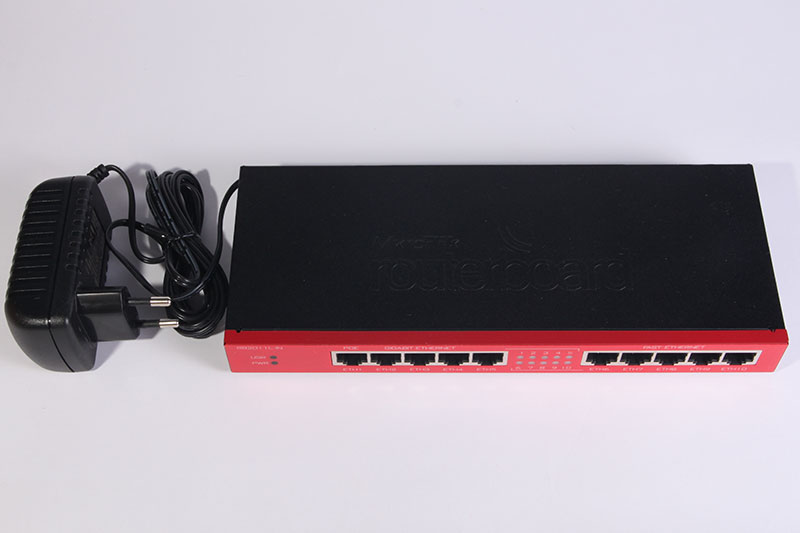

Зовнішній вигляд та інтерфейси

Десять мережевих інтерфейсів Ethernet – це найголовніша перевага цієї серії. Адже, навіть якщо говорити про звичайну сучасну квартиру або будинок, то сьогодні багато користувачів мають кілька комп'ютерів, мережні принтери, медіа-центри, та інші пристрої, що об'єднуються в одну мережу. Тому "запас" портів, це не важливий критерій при виборі маршрутизатора.

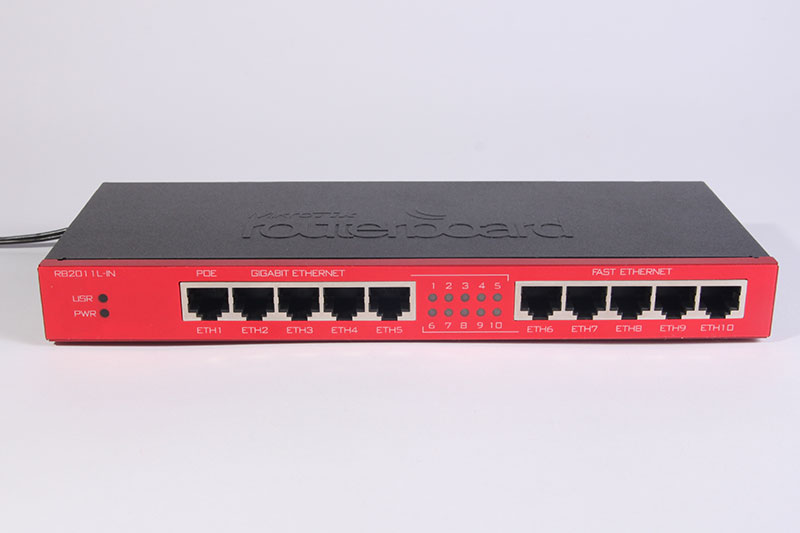

І так, як було сказано, всі пристрої серії RB2011 мають десять Ethernet портів. П'ять 10/100 Mbit Fast Ethernet та п'ять 10/100/1000 Mbit Gigabit Ethernet. Усі вони розташовані на передній панелі маршрутизатора. Оскільки корпус, в якому поставляється RB2011L-IN, позиціонується як Desktop-корпус, то доступу до портів, нічого не заважає. Тут же, на передній панелі ми можемо бачити 10 світлодіодних індикаторів, розташованих між двома групами мережевих портів. Вони інформують нас про підключення до цих портів.

Зліва є ще два індикатори, це індикатор живлення, він горить синім кольором, і індикатор, який може бути налаштований за бажанням користувача.

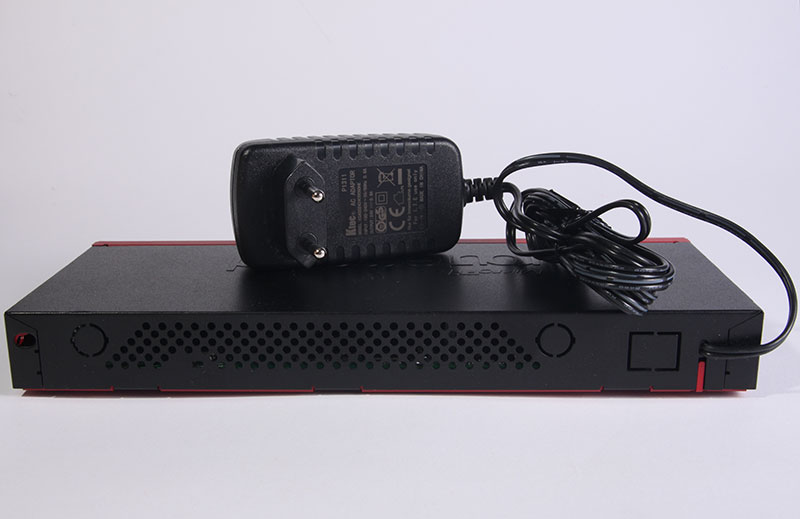

Сам корпус, металевий і покритий чорною фарбою. Передня панель пофарбована в червоний колір. На верхній частині корпусу, викарбуваний логотип Mikrotik Routerboard. З боків і з задньої сторони, "пробиті" вентиляційні отвори. Ззаду видно підготовлені, для моделі з вбудованим радіомодулем, гнізда під антени, шнур живлення, що виходить прямо з корпусу.

На нижній частині корпусу є 4 силіконові ніжки, що не дозволяють пристрою ковзати по поверхні столу. А так само, є 2 спеціальні отвори для кріплення пристрою на стіні.

І не дивлячись на досить невеликі розміри, загальна якість виконання, залишає враження, що перед вами обладнання досить високого класу.

Технічні можливості

Як уже було сказано, багатопортовість – це основний козир серії RB2011, але зовсім не єдиний!

Всі пристрої цього сарії мають дві групи Ethernet портів по п'ять у кожній. Перша група Eth1-Eth5 підтримує швидкість передачі даних - 10/100/1000 Mbit, а друга Eth6-Eth10, швидкість - 10/100 Mbit. Всі порти підтримують автоматичне визначення швидкості підключення Auto-MDI/X і можуть бути об'єднані в дві комутаційні групи, для збільшення швидкості передачі між ними. Це досягається завдяки вбудованим комутаційним чіпам, які дають можливість об'єднувати порти в окремі групи. Так, наприклад, встановлений у всі маршрутизатори серії RB2011 комутаційні чіпи Atheros 8327 і Atheros 8227, дозволяє не тільки об'єднувати порти в групи, але й підтримують дзеркало портів. Також підтримують таблиці MAC-адрес, таблиці правил і віртальні локальні мережі VLAN. Це, у свою чергу, може значно знизити навантаження на процесор, і як наслідок - збільшити пропускну здатність.

Але на цьому можливості RB2011 не закінчуються, оскільки моделі з індексом S, наприклад RB2011LS-IN, мають вбудований SFP порт. Що підтримує всі сучасні 1.25Gbit SFP модулі для підключення оптоволоконних ліній зв'язку. Моделі з індексом U, наприклад RB2011UAS-IN у своєму арсеналі мають додатковий USB порт. Який можна використовувати для підключення зовнішніх 3G модемів або для інших цілей, на вашу думку. А модель RB2011UAS-2HnD-IN, обладнана вбудованою радіокартою, що працює на частоті 2.4Ghz та підтримує всі стандарти бездротового зв'язку, такі як 802.11b/g/n.

Працюють маршрутизатори RB2011 на базі досить потужного, новітнього мережевого процесора Atheros AR9344, який має тактову частоту 600MHz, що дозволяє їм легко справлятися з великими навантаженнями і забезпечує їх високу пропускну здатність. Також всі пристрої цієї серії мають 64MB або 128MB вбудованої DDR SDRAM оперативної пам'яті і NAND чіп пам'яті, для зберігання даних, необхідних при роботі Mikrotik RouterOS.

Живлення RB2011 може отримувати як від зовнішнього блока живлення, підключеного до роз'єму, розташованому всередині корпусу. Так і через протокол Power over Ethernet через перший порт (Eth1). Зовнішнє джерело живлення, що йде в комплекті з пристроєм, має вихідну напругу 24V і потужність 0.8A. При цьому можлива подача живлення в межах від 8 до 28V постійного струму. Як через спеціалізований роз'єм, так і за протоколом PoE.

Випускаються всі пристрої цієї серії у різних варіантах корпусів. Так моделі з індексом IN поставляються в настільному корпусі для внутрішнього застосування. Саме таку модель ми сьогодні і розглядаємо. Але є моделі з індексом RM, які призначені для кріплення у стійку, та мають відповідні розміри. А моделі, що випускаються без корпусу, можуть бути поміщені, наприклад в антивандальний бокс.

Програмне забезпечення

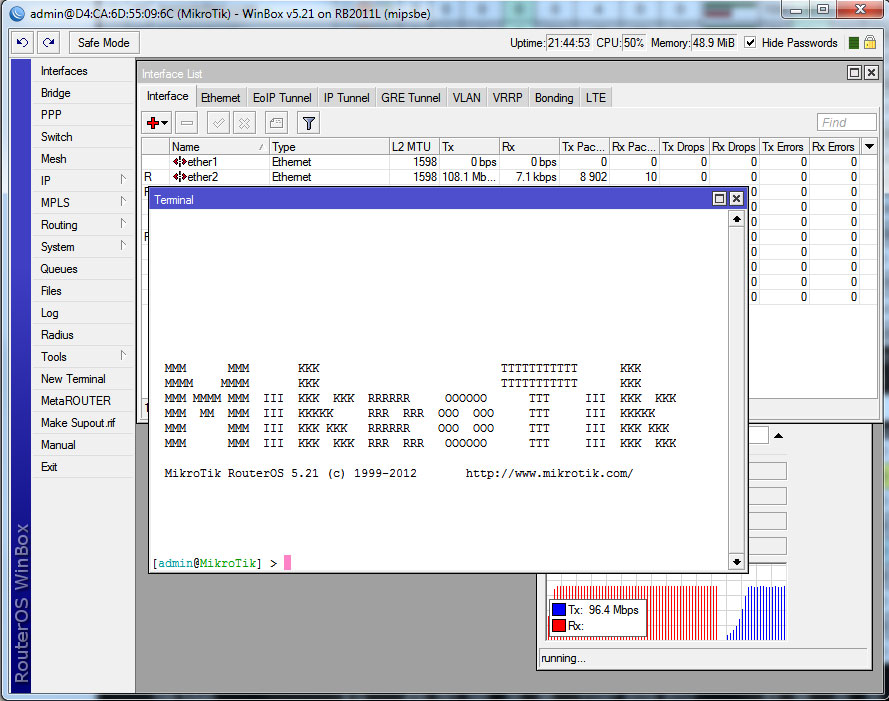

Маршрутизатори серії RB2011 працюють під керуванням операційної системи Mikrotik RouterOS і поставляються з попередньо встановленою системою, що має рівень ліцензії Level4, а деякі моделі, і Level5. Що в сукупності з десятьма мережевими інтерфейсами, робить ці пристрої досить гнучким інструментом при побудові локальних мереж будь-якої складності як в SOHO сегменті, так і дає можливість використання цих маршрутизаторів, навіть як провайдерське обладнання.

Так наприклад рівень ліцензії Level4 дозволяє створювати до 200 тунелів за протоколами PPPoE, PPtP, L2TP, OVPN і необмежену кількість VLAN мереж, а рівень ліцензії Level5 - до 500 таких з'єднань.

І звичайно ж, не можна не згадати про те, що всі пристрої, що працюють під управлінням Mikrotik RouterOS, незалежно від рівня ліцензії, мають всі функції маршрутизації, функції Firewall і NAT, можуть організовувати і розподіляти ресурси всередині локальної мережі та багато іншого.

Про те, якими можливостями володіє операційна система Mikrotik RouterOS, ви можете дізнатися з відповідної статті на нашому сайті. Також ви можете ознайомитися з основними принципами налаштування обладнання під керуванням цієї ОС.

Експлуатація

У процесі написання цього огляду, RB2011L-IN був використаний як роутер для невеликої локальної мережі, що складається з трьох персональних комп'ютерів та мережного диска, плюс до нього була підключена бездротова точка доступу, для забезпечення бездротовим інтернетом кількох смартфонів та планшетного ПК. Також був піднятий VPN тунель, що забезпечує з'єднання з віддаленою мережею. Підключення до провайдера здійснювалося за протоколом PPPoE.

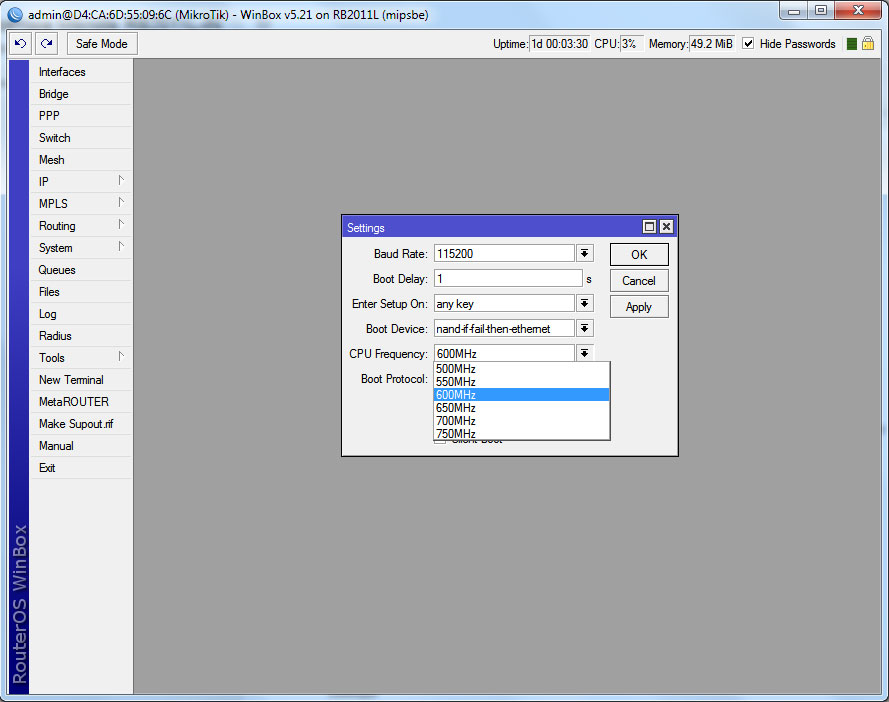

З усім цим пристрій справлявся без будь-яких проблем, при цьому, навіть з урахуванням одночасної роботи в мережі інтернет всіх комп'ютерів, домогтися навантаження на процесор пристрою, що перевищує 20%, так і не вдалося. І при цьому, в RB2011, незважаючи на заявлену частоту процесора в 600MHz, є можливість підвищення частоти процесора засобами операційної системи, до 750MHz. Що може ще більше збільшити можливості його пропускної спроможності.

І за час експлуатації, не було помічено ніякого нагріву, а тим більше перегріву корпусу. Пристрій мав температуру, яка трохи перевищувала кімнатну.

Висновки

Навіть базова модель RB2011L-IN залишає найпозитивніші враження. Виконання повністю відповідає марці обладнання компанії MIkrotik. Пристрої цієї серії здатні справлятися з досить великими навантаженнями і забезпечувати потреби невеликих і середніх за своїми масштабами локальних мереж. А завдяки тому, що RB2011 поставляється з попередньо встановленою операційною системою Mikrotik RouterOS, досить високих рівнів ліцензії, спектр використання може виходити далеко за межі SOHO сегмента.

Олексій С., спеціально для LanMarket
