Новий пристрій у лінійці NetMetal отримав підтримку двох діапазонів. Крім того, замість традиційного passivePoE від Mikrotik, NetMetal ac² тепер підтримує повноцінний 802.3 af/at. Ще одна відмінність від інших точок доступу цього модельного ряду – наявність на материнській платі слота MiniPCI-e для підключення модему 3G/4G/LTE.

Зовнішній вигляд, порти, конектори та роз'єми

Тепер безпосередньо до самої точки доступу. Традиційно, Mikrotik постачає своє обладнання у коробках із звичайного картону з мінімумом розпізнавальних знаків.

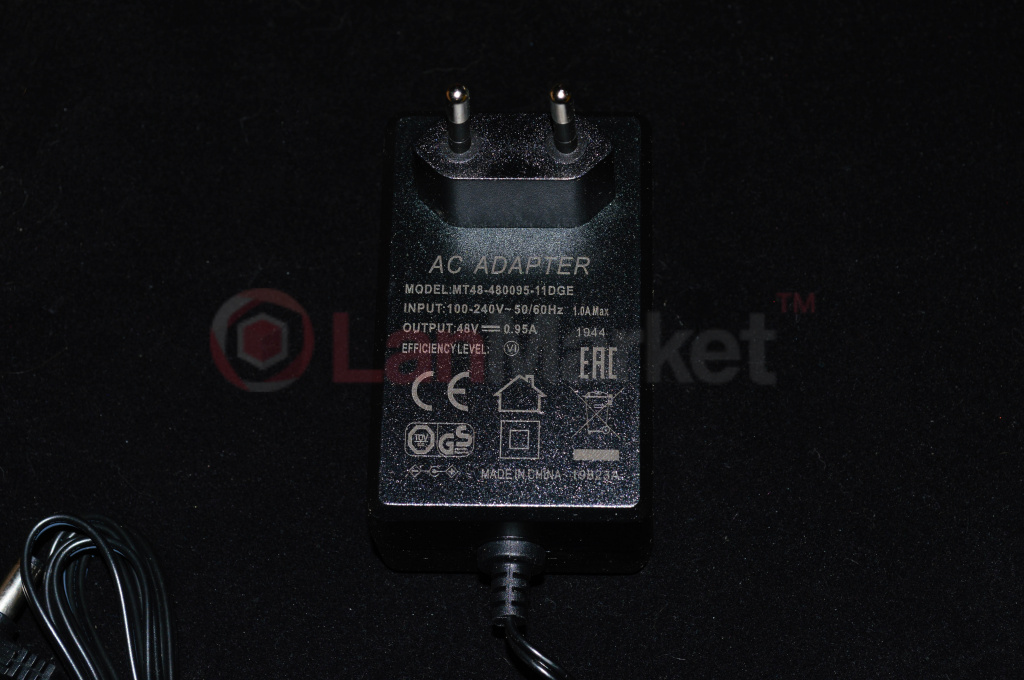

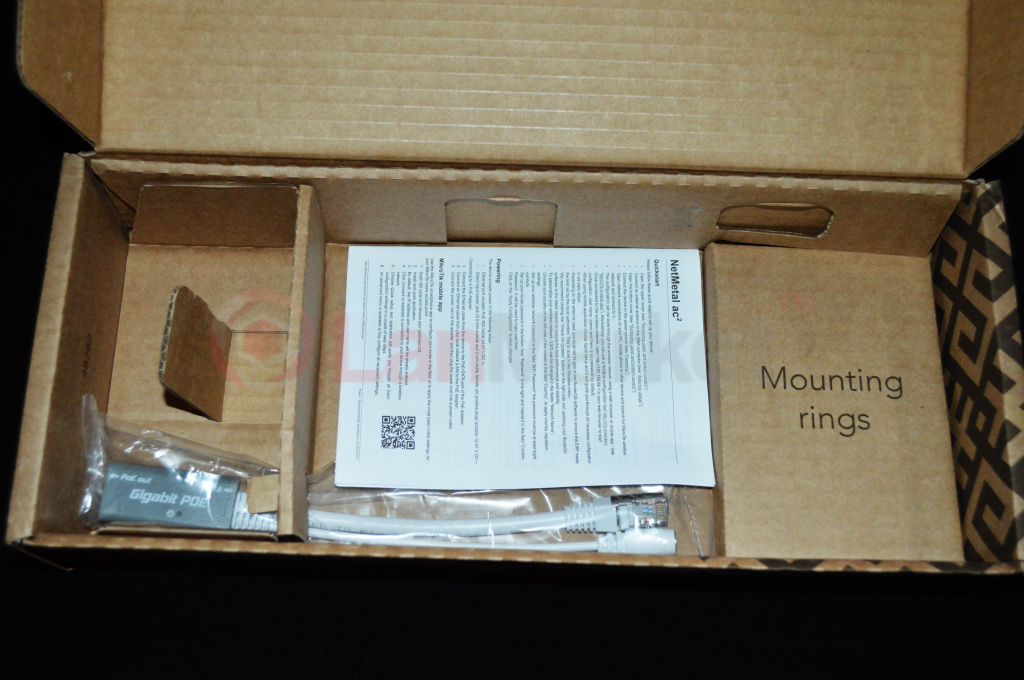

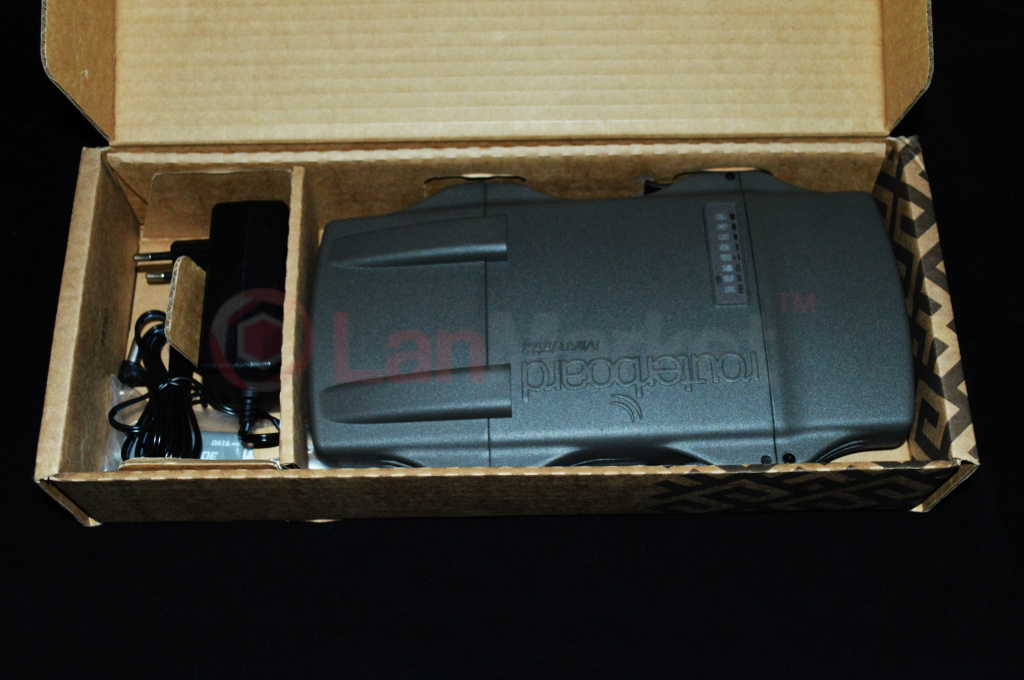

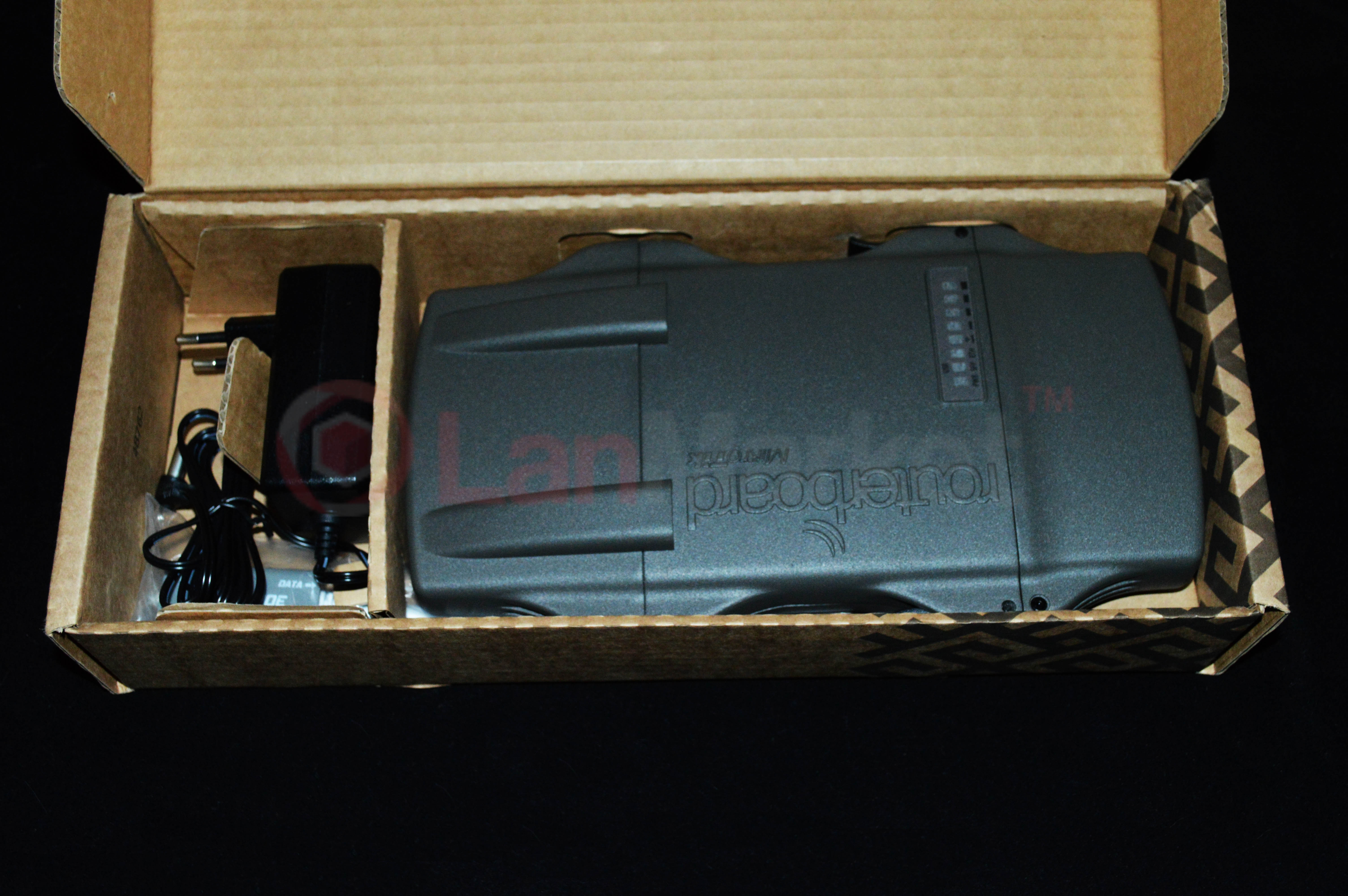

Усередині зазвичай знаходиться сам пристрій та блок живлення. Інструкції не передбачено.



Але є посібник зі швидкого старту, правда англійською мовою.

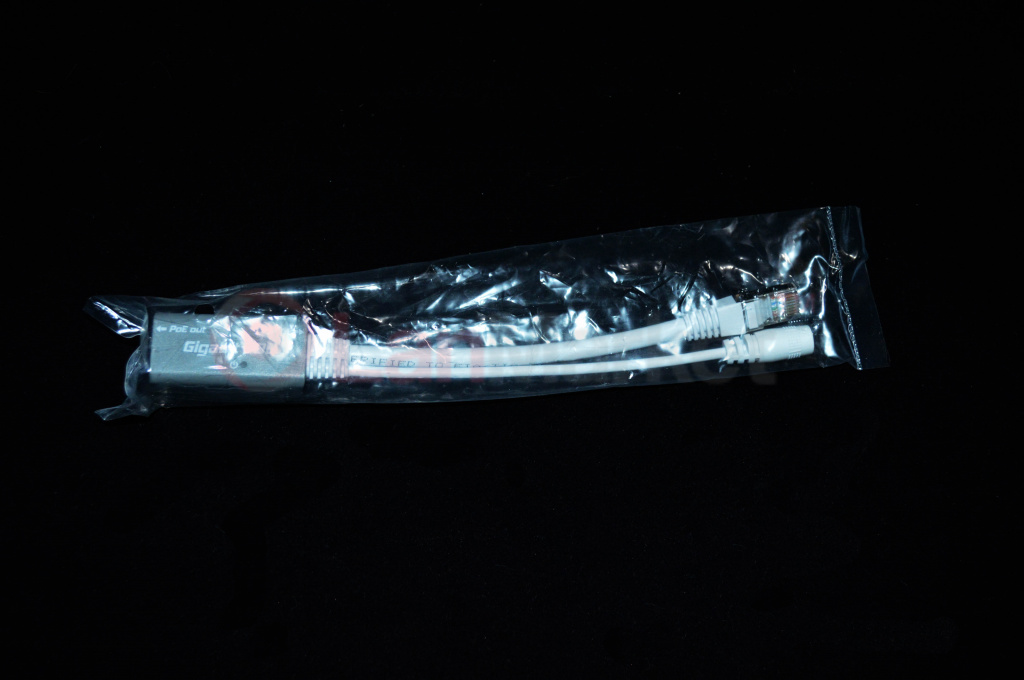

І є також інжектор для організації РОЕ харчування обладнання.

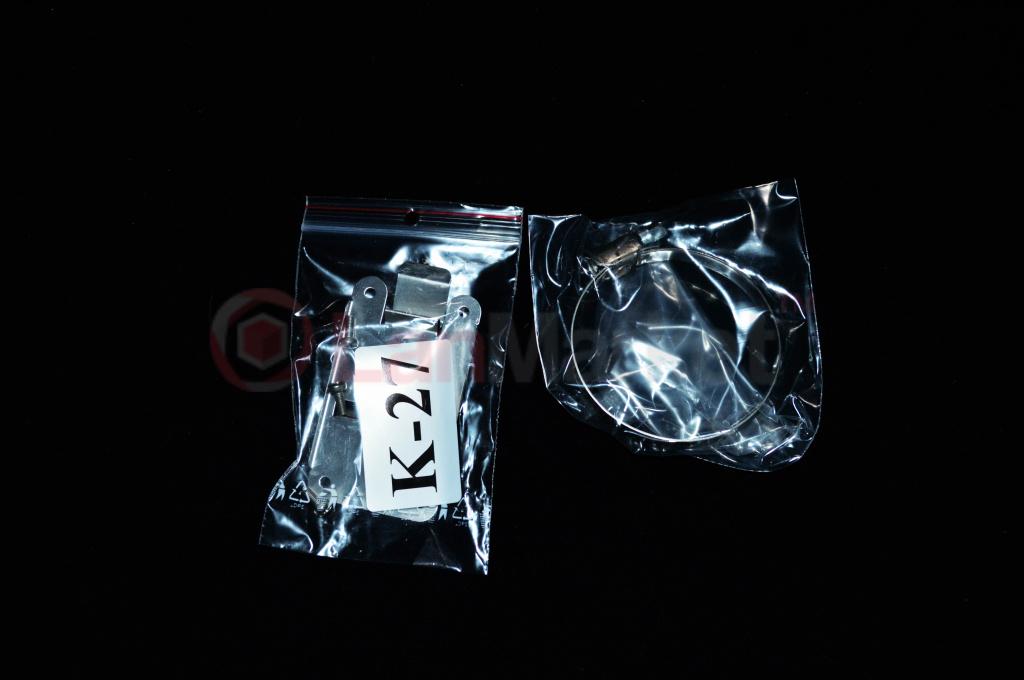

Оскільки даний пристрій призначений для вуличної установки, в комплект поставки входять металевий майданчик К-27 для кріплення на DIN-рейку і металевий хомут для монтажу на щоглу або кронштейн.

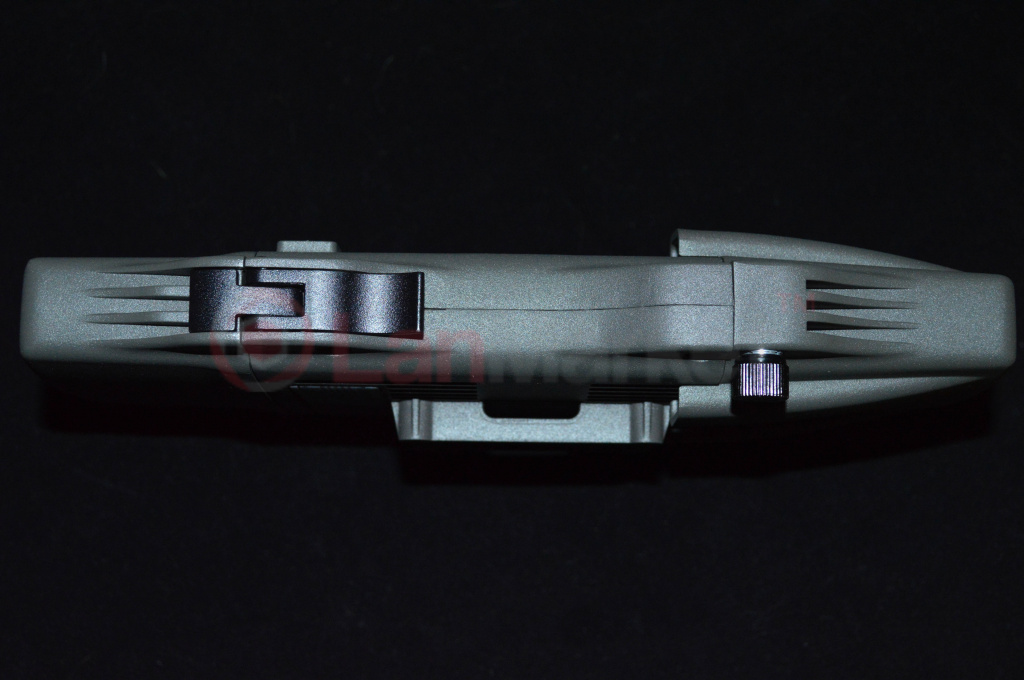

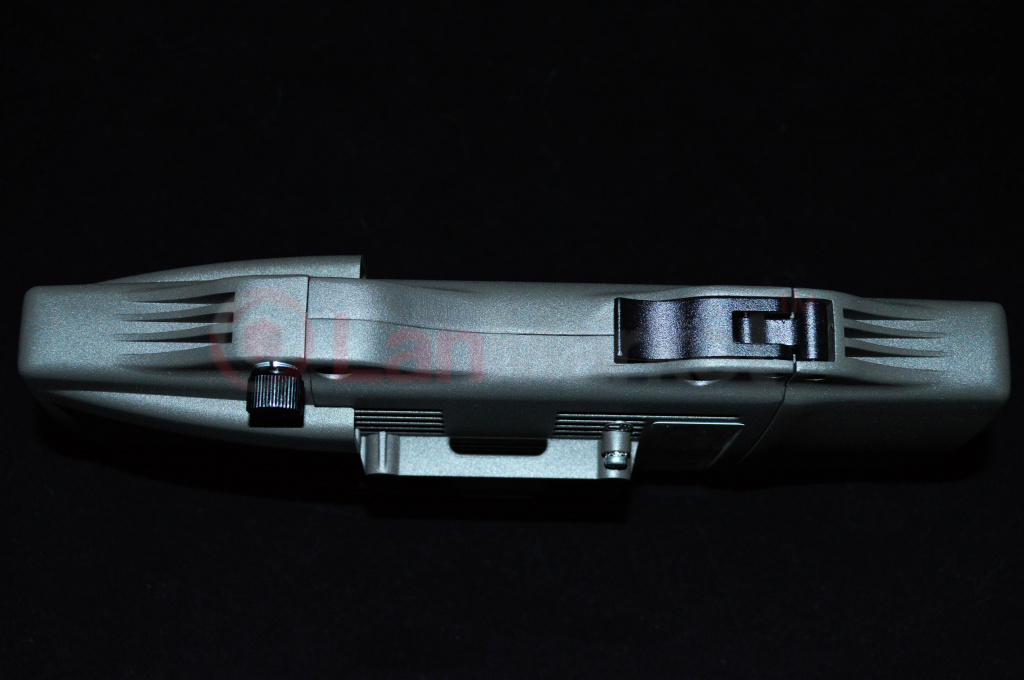

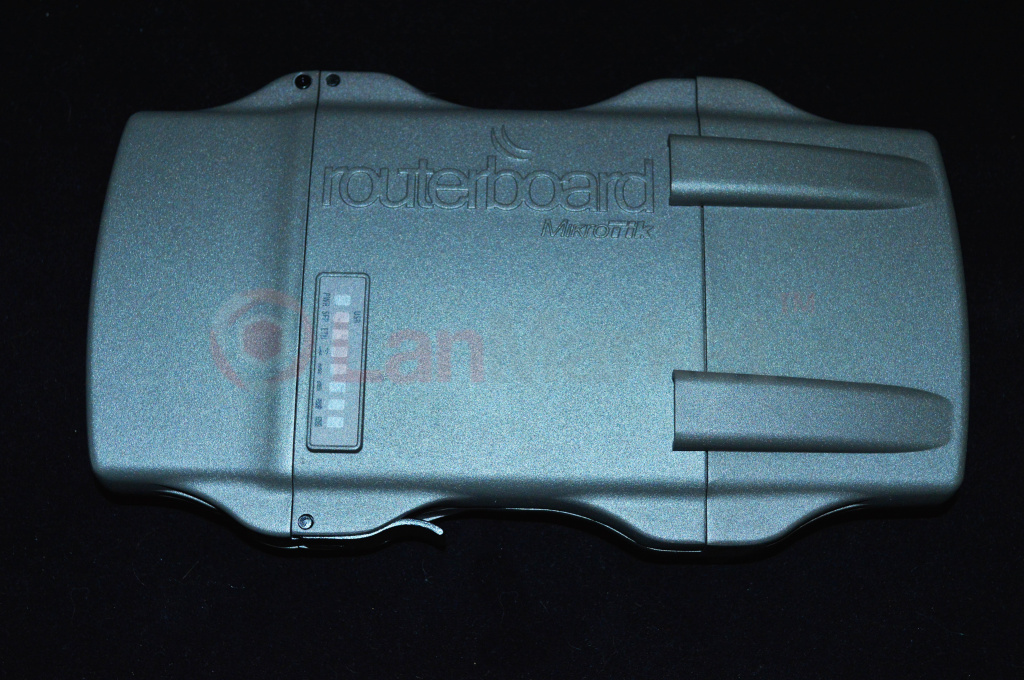

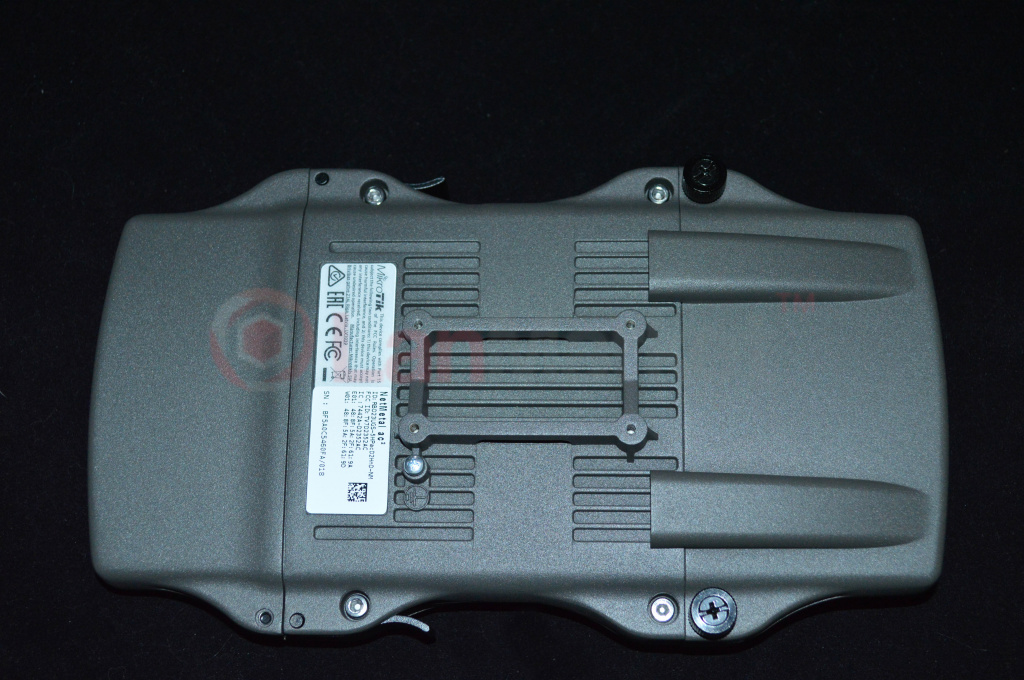

На вигляд NetMetal нічим не відрізняється від інших моделей лінійки: металевий корпус зі знімною верхньою кришкою і нижньою, що відкидається. На лицьовій панелі логотип та торгова марка у вигляді барельєфних букв, а також світлодіодні індикатори, що показують стан пристрою.

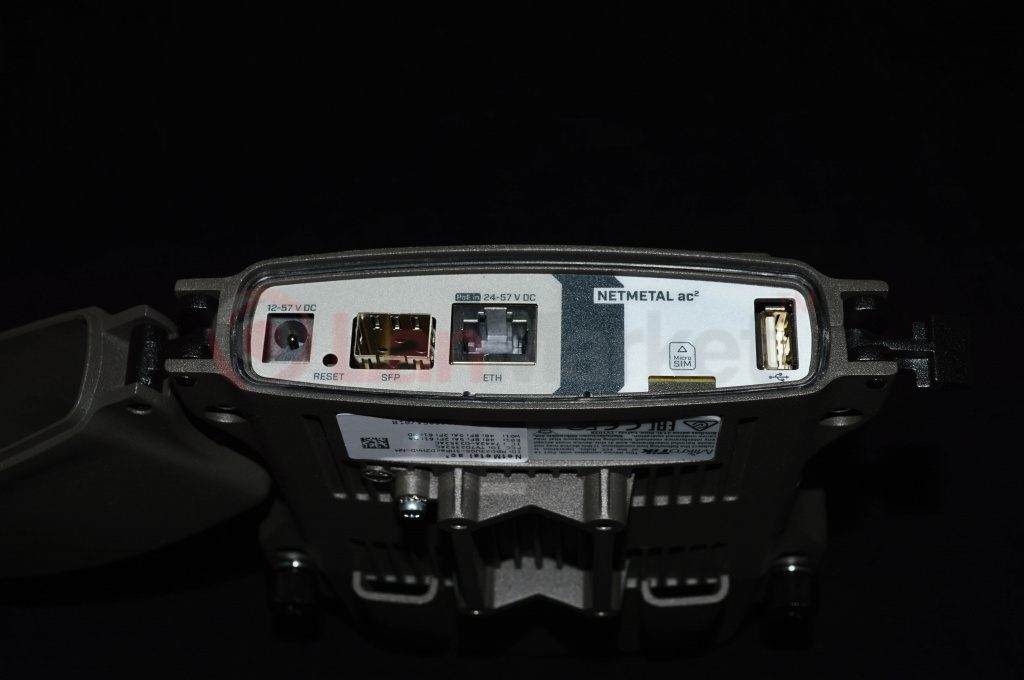

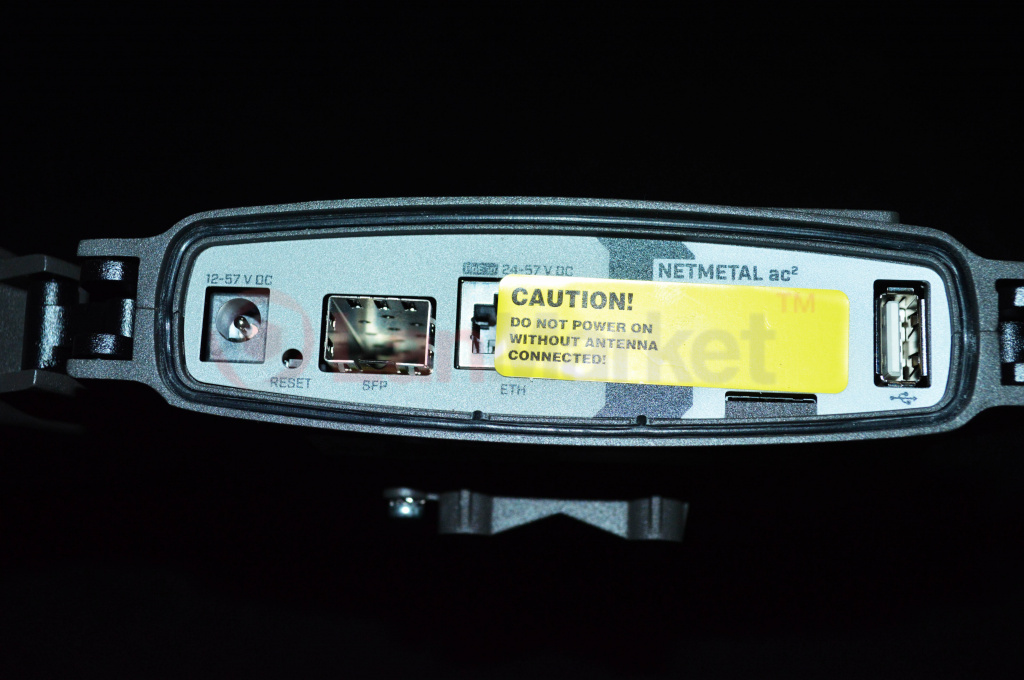

Під нижньою відкидною кришкою розташована панель з роз'ємами, які закриті наклейкою, що попереджає про неприпустимість включення пристрою без підключених зовнішніх антен.



Так само, як і у попередників NetMetal 5, ac² на тих же місцях і в тому ж порядку присутні:

- кнопка скидання (reset);

- Слот для SFP-модуля;

– порт Gigabit Ethernet із PoE;

– USB-роз'єм.


Відмінності ж видно відразу: між бічною стінкою та кнопкою "reset" з'явився роз'єм живлення стандартного типорозміру, а трохи нижче USB-порту розташований слот для micro SIM-карти. Для роботи NetMetal ac² в мережах 3G/4G/LTE потрібно або підключити USB-модем у відповідний порт, або придбати модем під MiniPCI-e слот, підключити до нього зовнішню антену, вставити СІМ-карту і налаштувати відповідним чином.

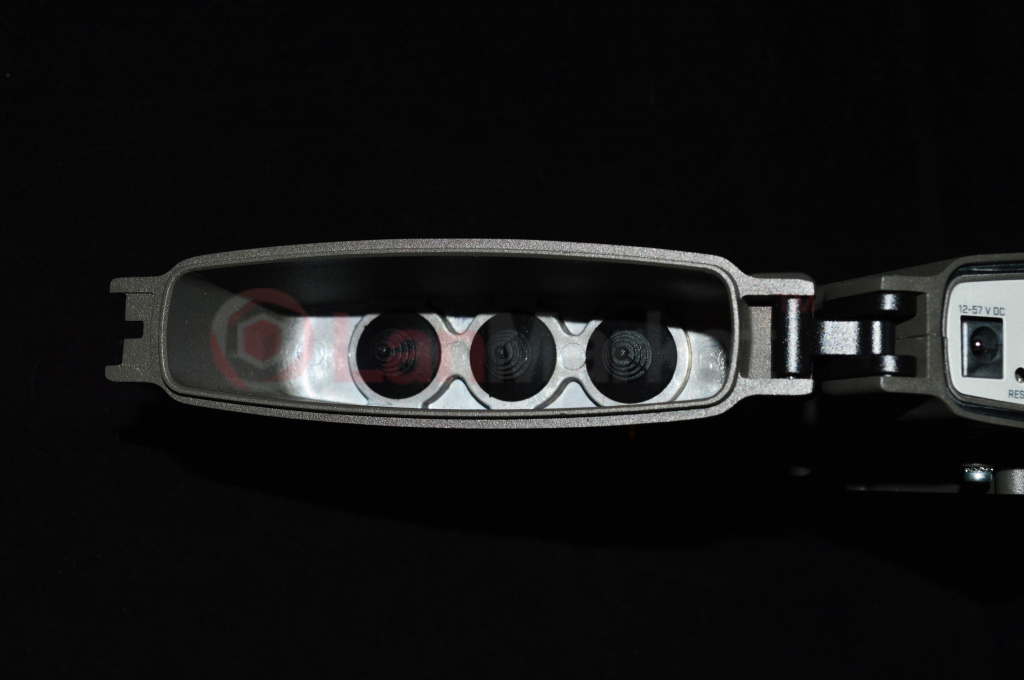

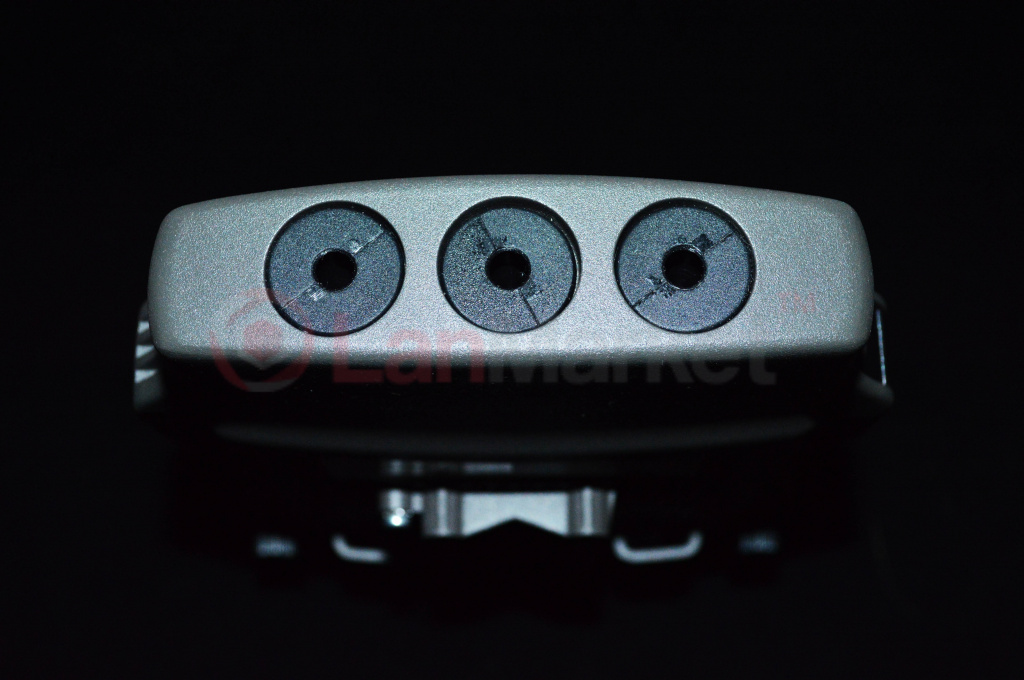

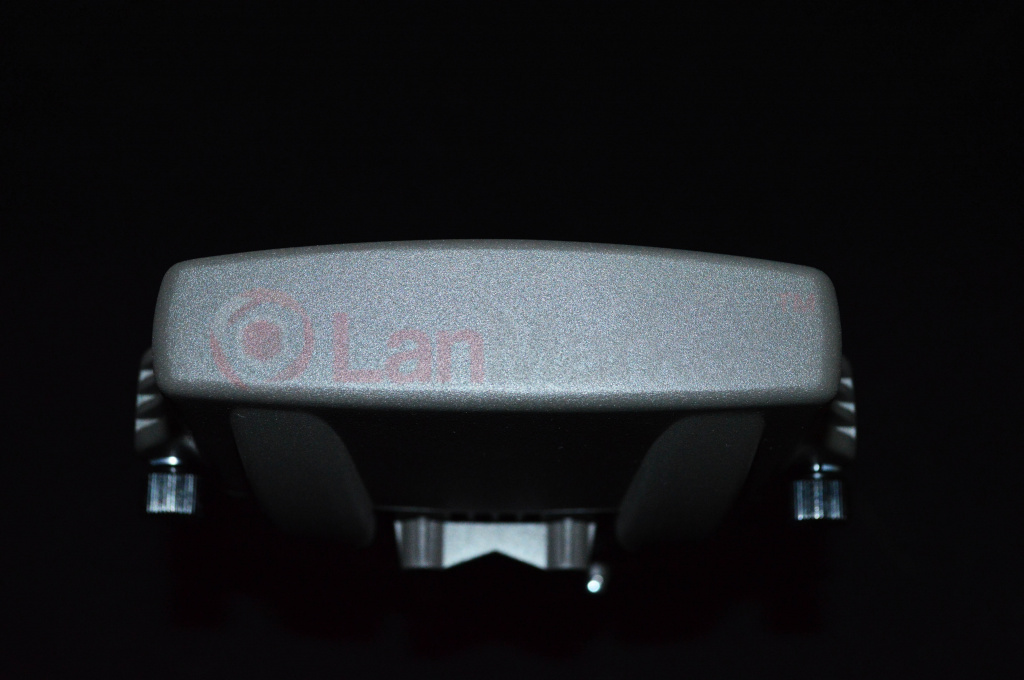

Для виведення кабелів і проводів у нижній кришці, що відкидається, передбачені три отвори, закриті гумовими заглушками.

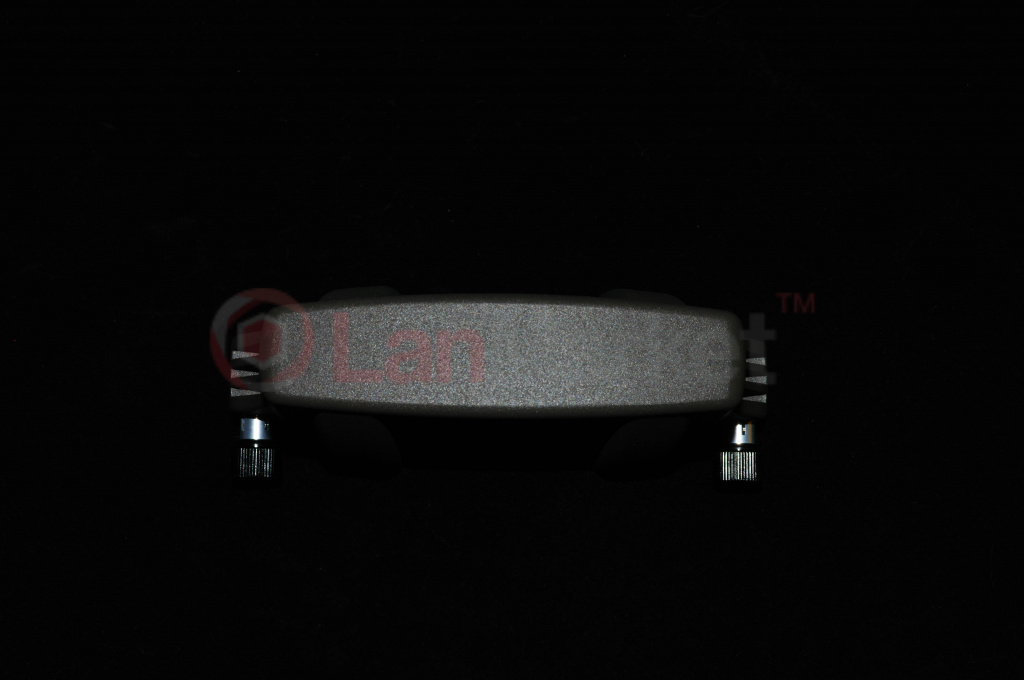

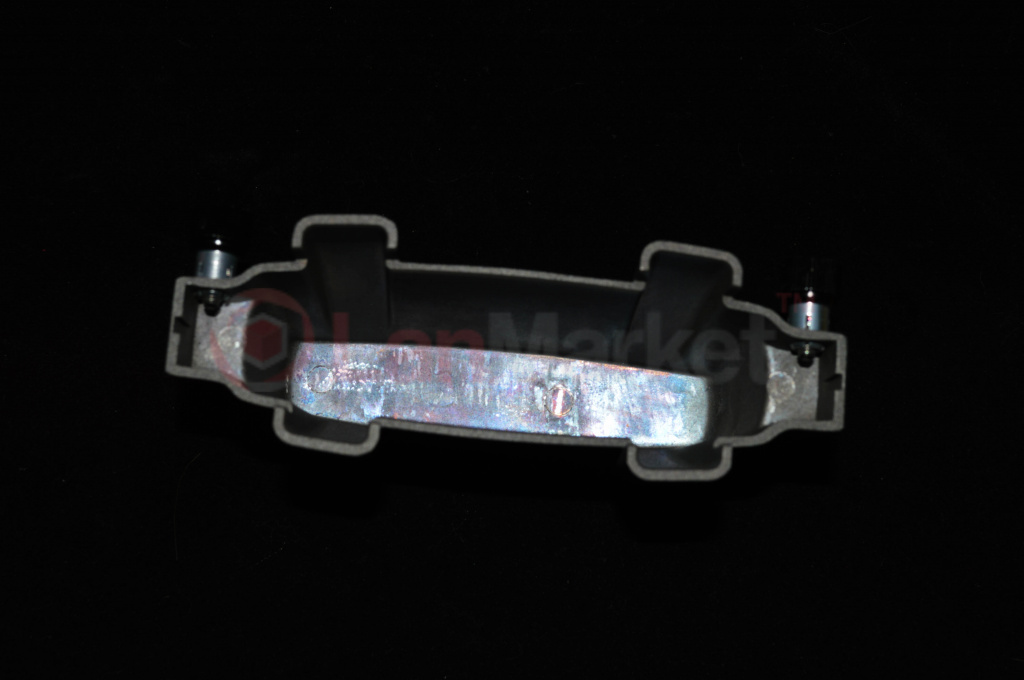

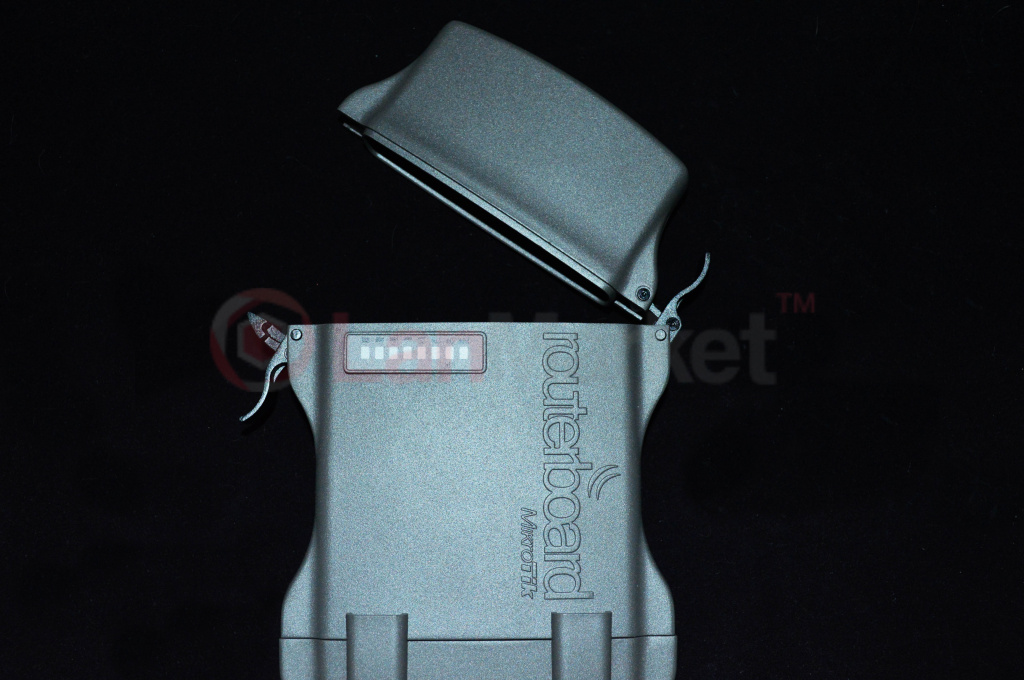

Верхня кришка знімна. Вона має специфічну форму для того, щоб можна було акуратно укласти фідери для Wi-Fi антен, не порушуючи при цьому герметичність.



Кришка кріпиться до корпусу за допомогою двох болтів, конструкція яких дозволяє їм залишатися в пазах і не випадати з них за будь-якого положення.

Під верхньою кришкою знаходяться два RP-SMA конектори для підключення зовнішніх антен. Обидва роз'єми дво-діапазонні, тому антени потрібно підбирати відповідні.


Червоним колом виділено місце під кабель для антени 3G/4G/LTE діапазону, що підключається до MiniPCI модему. Як зазначено в інструкції, саме тут потрібно висвердлити отвір Ø6,5 мм.

Розгортання точки доступу

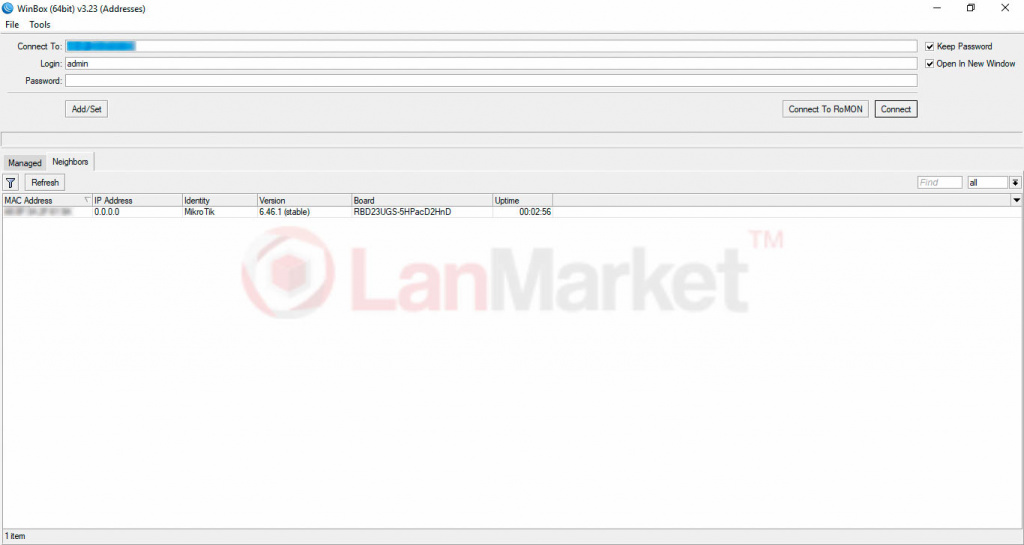

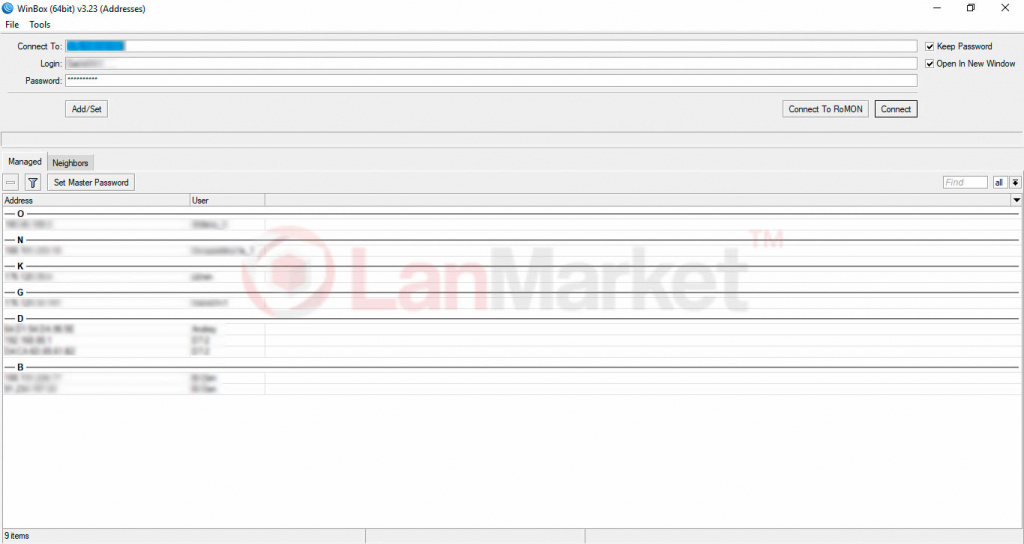

На цьому закінчуємо про зовнішній вигляд, роз'єми, слоти, штекери і порти і переходимо до програмної частини. Для підключення до NetMetal ac² використовуємо фірмову утиліту Winbox.

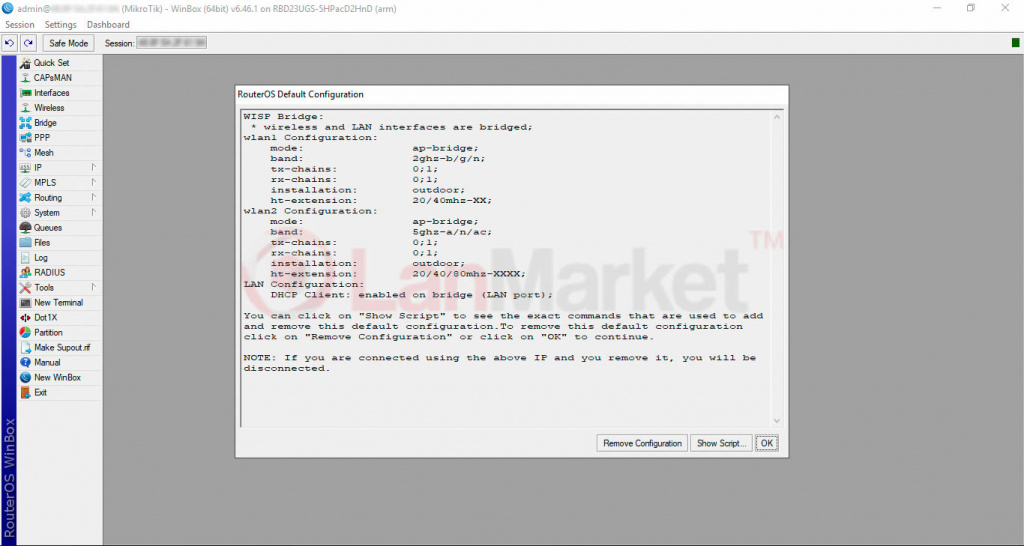

При першому підключенні з'являється вікно, де пропонується прийняти дефолтну конфігурацію чи видалити її.


За замовчуванням пристрій працює в режимі АР, wlan1 і wlan2 інтерфейси об'єднані в bridge, на порту LAN запущений DHCP-клієнт. Така конфігурація є достатньою для того, щоб на безі NetMetal ac² розгорнути бездротову мережу.

У даному конкретному випадку шлюзом виступає RB2011UiAS-2HnD , що роздає адреси DHCP. На скріншотах нижче видно, що NetMetal ac² отримав ай-пі 10.11.12.8.

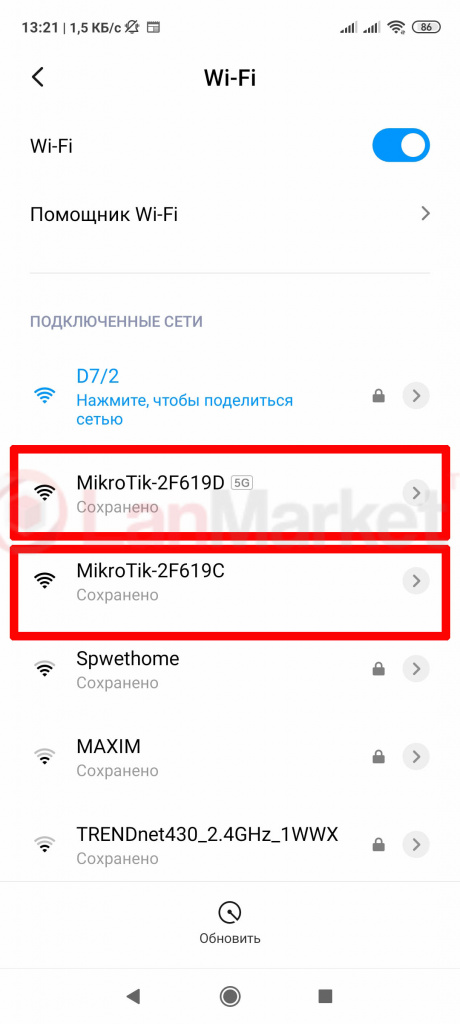

Найпростіший смартфон відразу побачив дві нові бездротові мережі, одну в діапазоні 5ГГц, другу на 2,4ГГц.

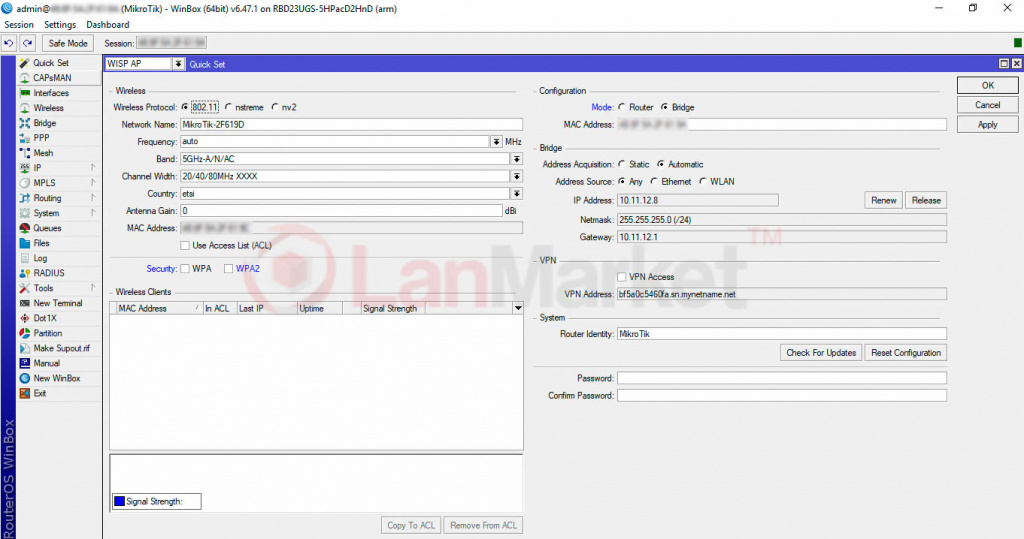

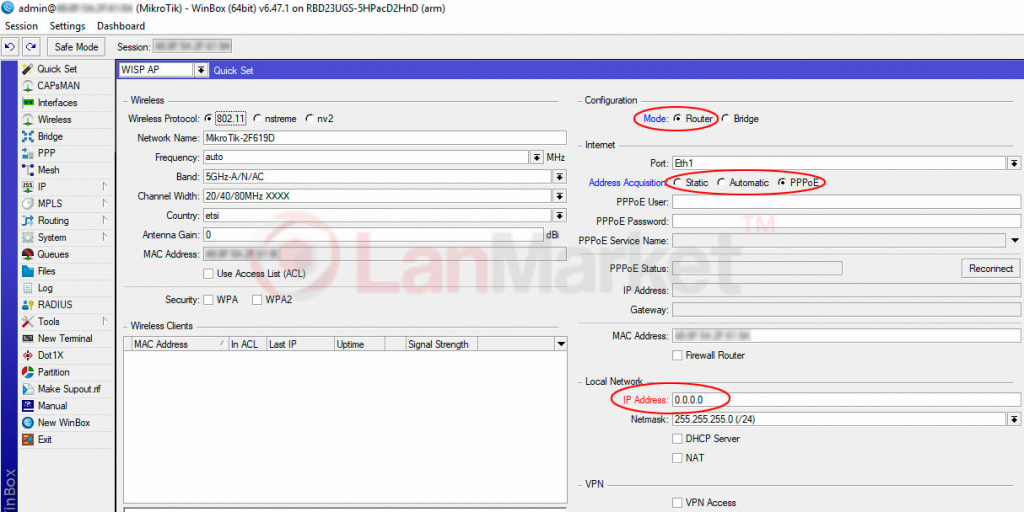

Точка доступу розгорнута прямо із коробки. При необхідності NetMetal ac² може бути шлюзом для доступу до Інтернету. Для цього достатньо зробити мінімум налаштувань, як показано на скріншоті нижче.


Тобто. виконати звичайне настроювання роутера для домашнього чи офісного використання з урахуванням того, на який порт (Ethernet або SFP) надходить інтернет.

У цьому варіанті NetMetal ac² може працювати як точка доступу або як базова станція. У першому випадку рекомендується використання всеспрямованих дводіапазонних антен HGO-antenna-OUT (3.3 дБ/2,4 ГГц, 5,5-7,1 дБ/5 ГГц). У другому випадку слід встановлювати секторні антени серії mANT ( mANT 19s (MTAS-5G-19D120) або mANT 15s (MTAS-5G-15D120) ).

Розгортання мосту з точкою доступу

Періодично виникають ситуації, коли необхідно забезпечити доступом до мережі клієнтів, які знаходяться на певній відстані. NetMetal ac² легко справляється з цим завданням. Як магістральний канал виступає діапазон 2,4ГГц, а клієнти підключаються до бездротової мережі на 5ГГц, Ethernet і/або SFP. Як базова станція Mikrotik RB2011UiAS-2HnD, бездротова мережа якого працює за протоколом nv2.

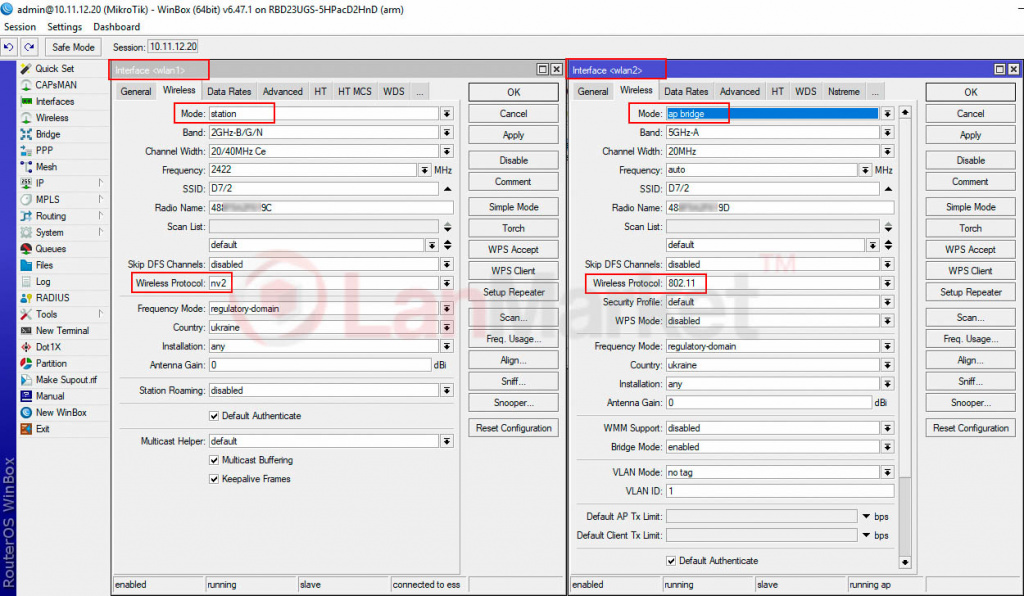

У налаштуваннях бездротової мережі у NetMetal ac² виставляються параметри, як на скріншотах нижче:


Тобто. вказується, що wlan1 (2,4ГГц) буде транспортним каналом, працюючим за фірмовим протоколом nv2, а wlan2 (5ГГц) – точкою доступу, що забезпечує зв'язок клієнтським пристроям за стандартом 802.11.

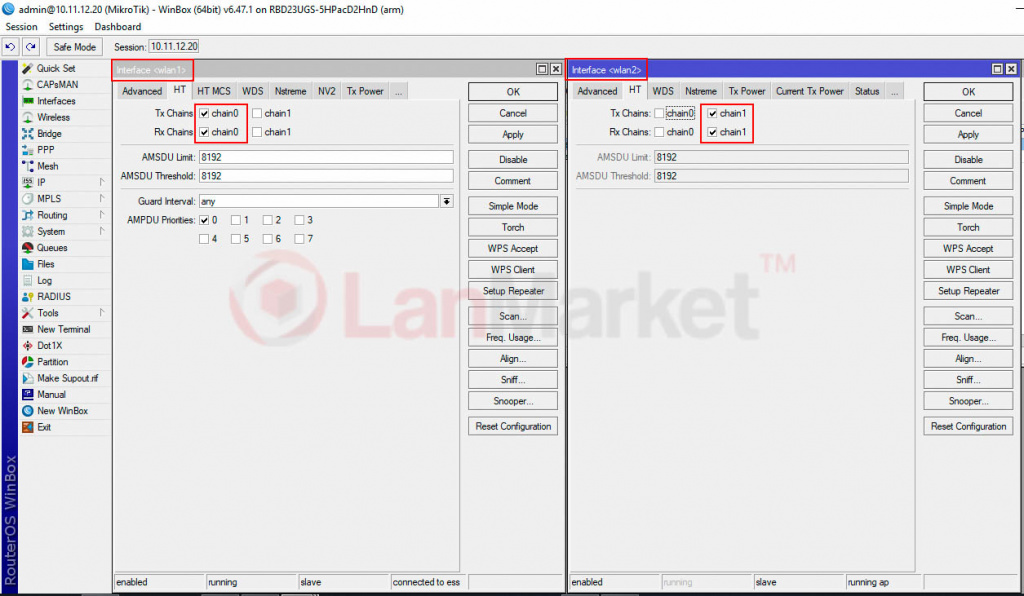

Додатково слід зазначити, яка з антен працюватиме на 2,4ГГц, а яка на 5ГГц.


У даному випадку wlan1 на chain0, а wlan2 на chain1. Для якісного стійкого каналу зв'язку з базовою станцією рекомендується використовувати вузькоспрямовану антену відповідного діапазону з поляризацією.

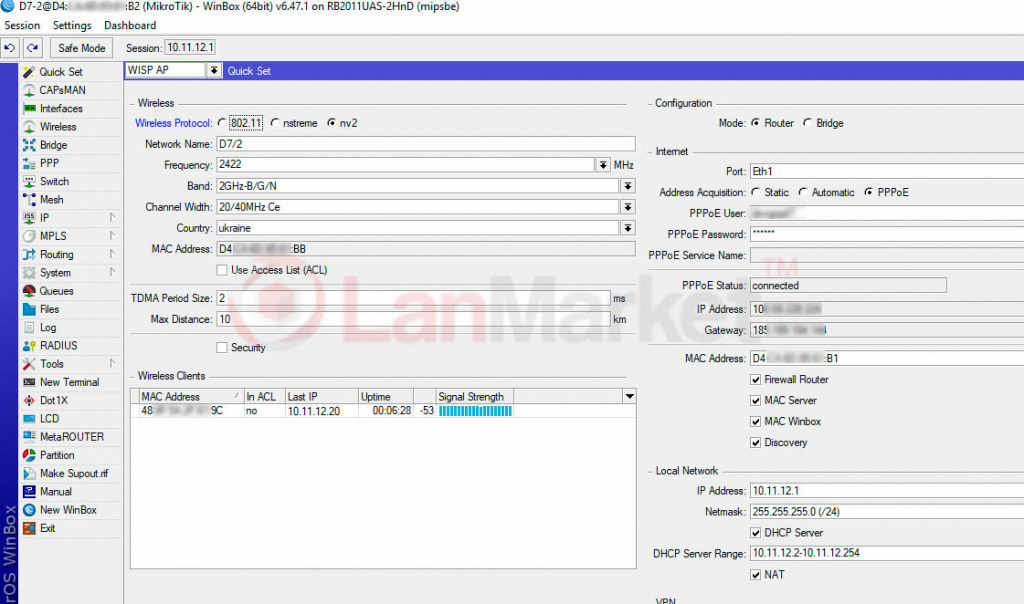

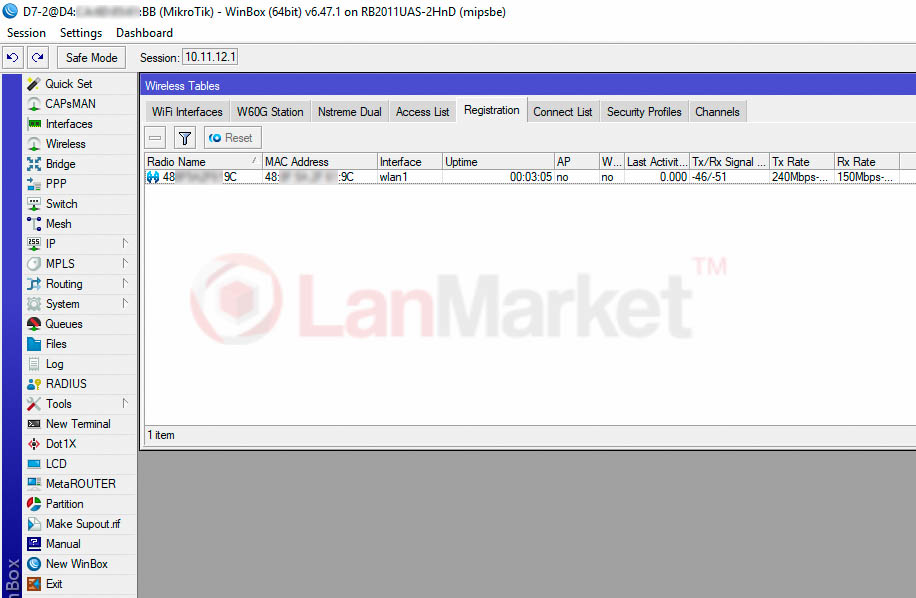

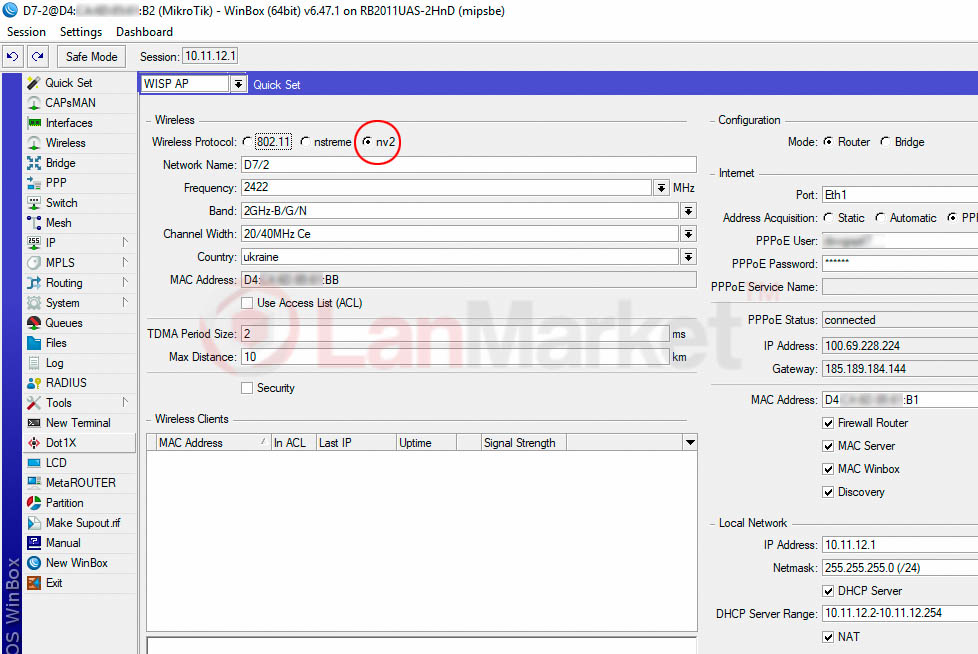

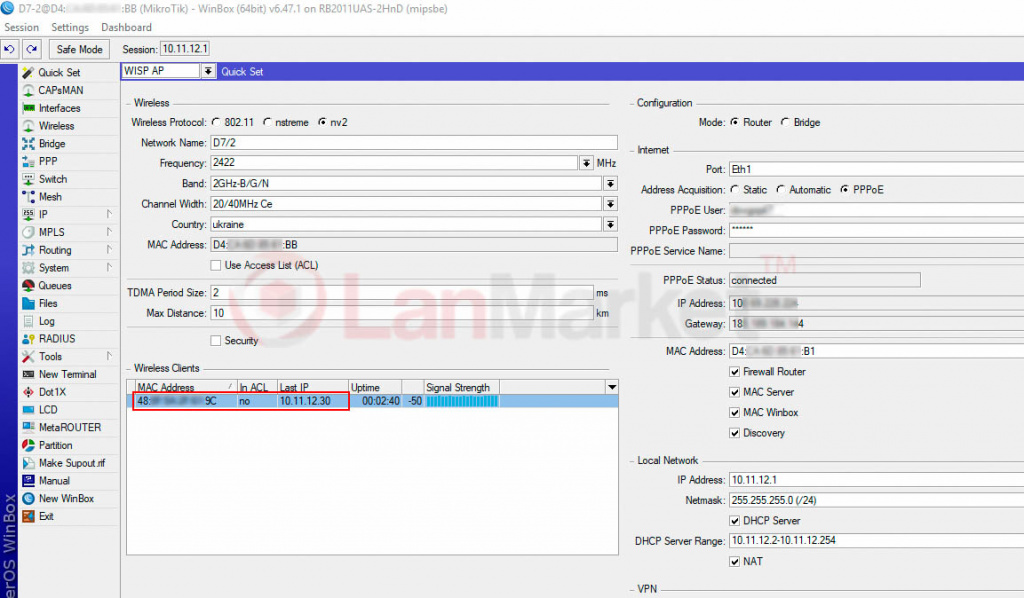

На скріншотах нижче видно, що RB2011UiAS-2HnD та RBD23UGS-5HPacD2HnD з'єдналися між собою та працюють у режимі "прозорого мосту".

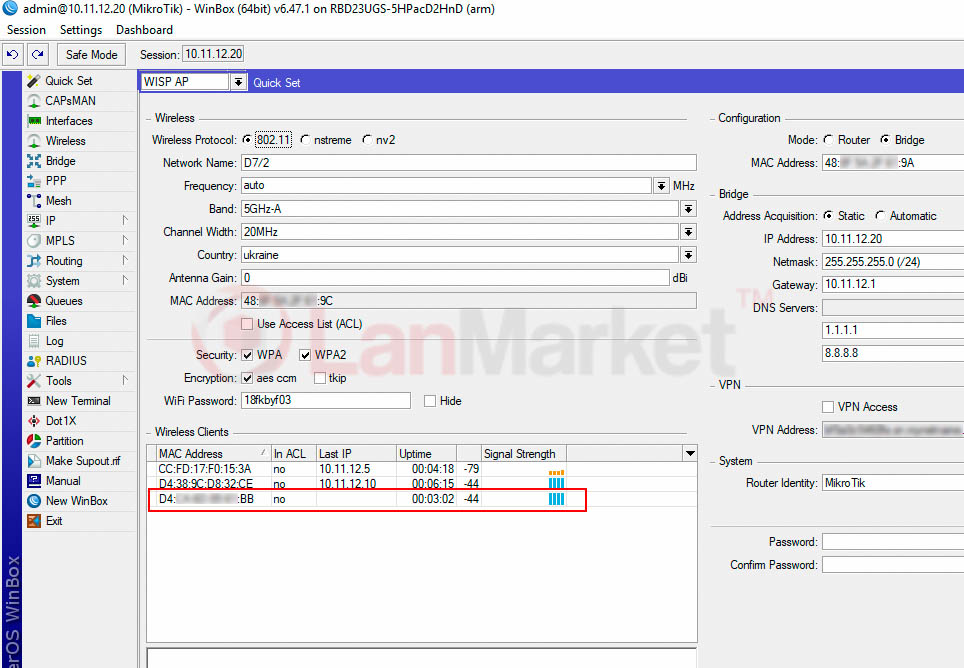

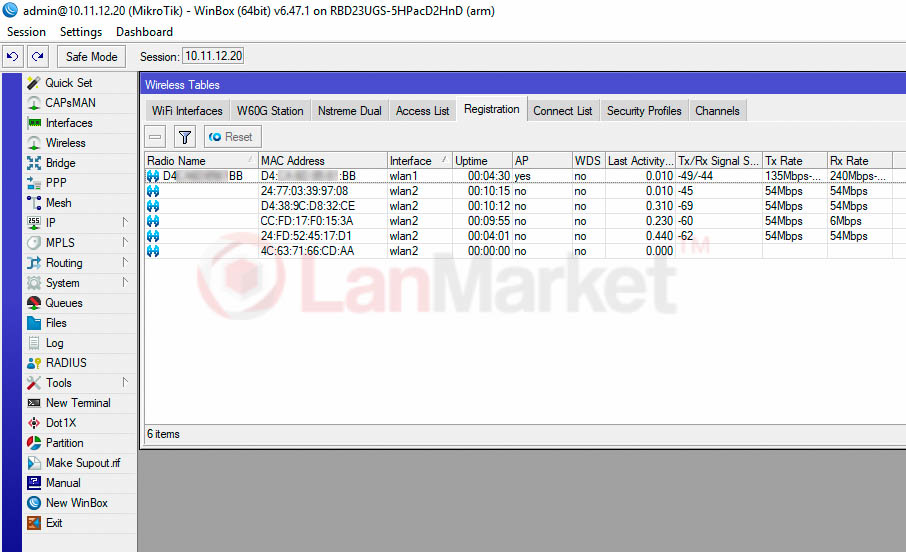

При цьому до NetMetal ac² підключено декілька бездротових клієнтів.

Дротові абоненти так само працюють без нарікань.

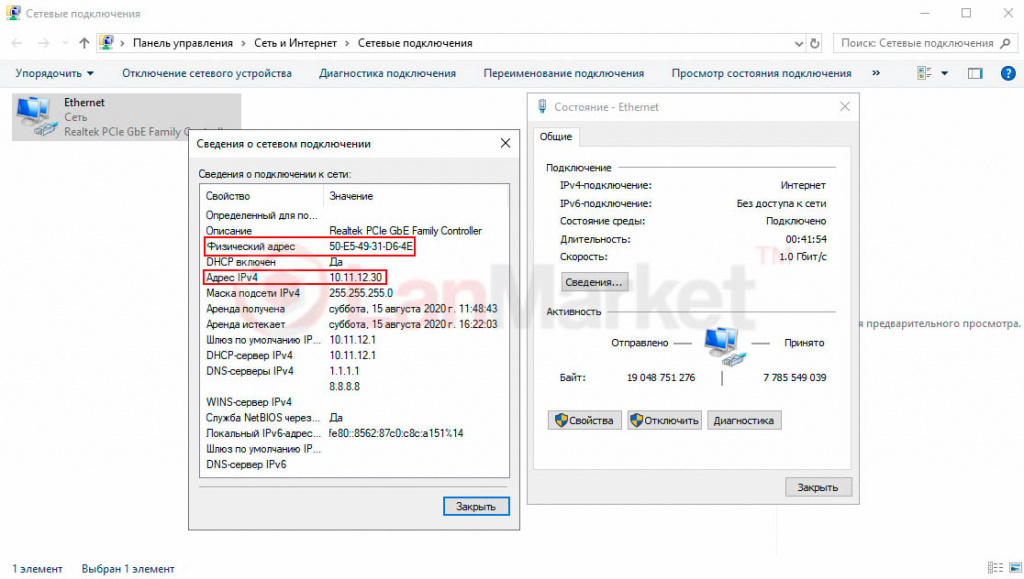

На скріншотах властивості мережевої карти комп'ютера та його підключення до Інтернету.

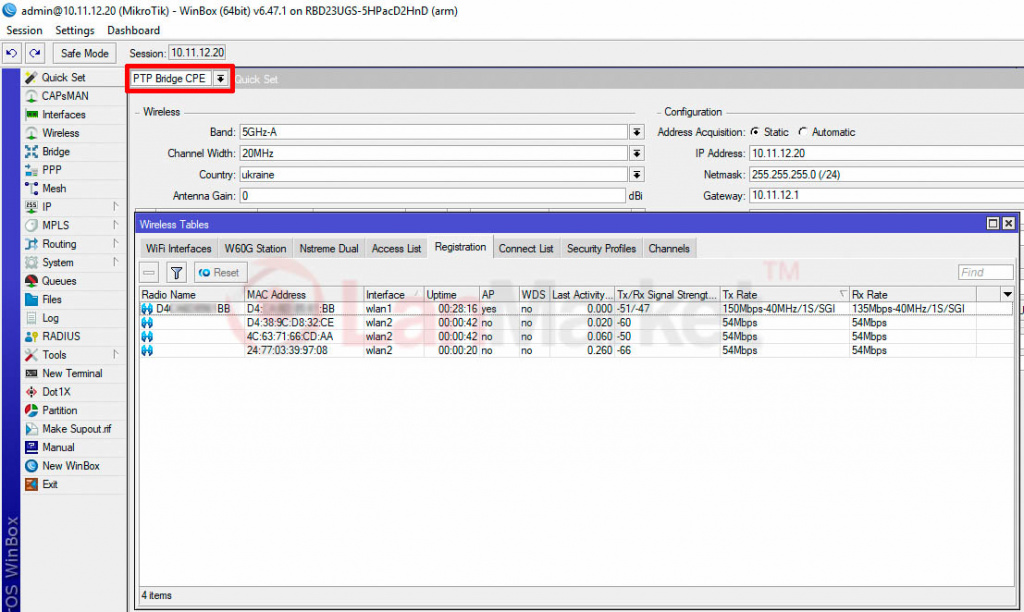

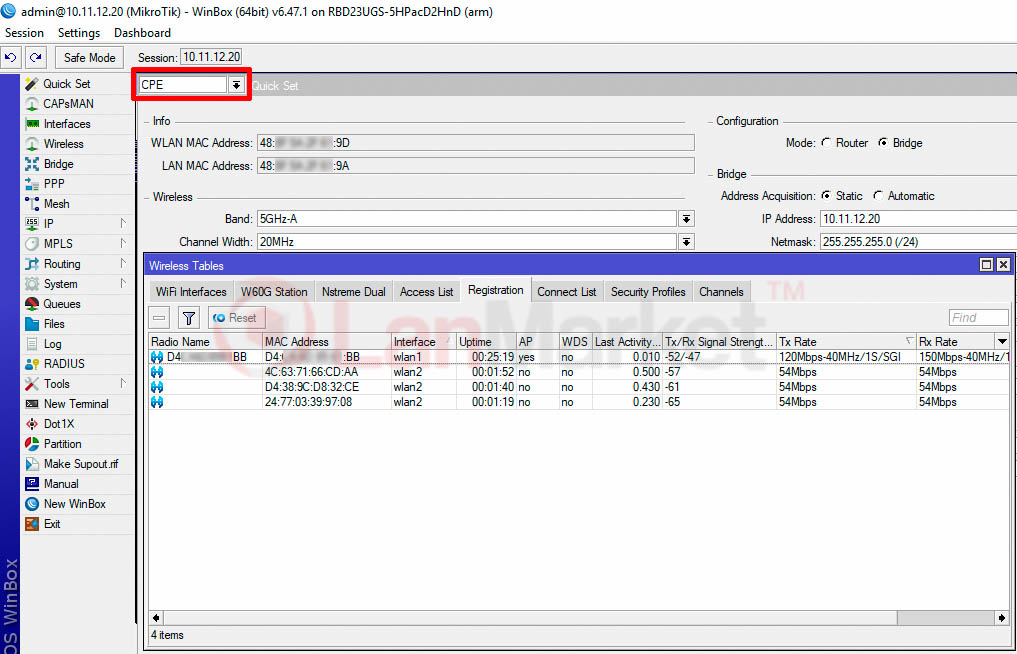

Так само NetMetal ac² працює в режимі простого клієнта (CPE) та прозорого мосту (PTP Bridge CPE).



Загалом було організовано з'єднання між двома точками. Як транспорт використовувався канал на частоті 2,4 ГГц, а клієнтські пристрої підключалися до бездротової мережі на 5 ГГц.

Так само можна зробити навпаки: транспорт на 5ГГц, а абоненти на 2,4ГГц. При організації подібної схеми слід використовувати спрямовані антени серії mANT30 ( MTAD-5G-30D3 або MTAD-5G-30D3-PA ).

Природно, таку схему можна продати і з однодіапазонним обладнанням від Mikrotik. Щоправда, у цьому випадку доведеться створювати віртуальну АР для підключення клієнтів, а працювати така схема буде на невеликих відстанях.

3G/4G/LTE роутер

Як згадувалося вище, в RBD23UGS-5HPacD2HnD присутній MiniPCI-e слот. При необхідності, в нього можна встановити модем 3G/4G/LTE, який використовувати як аварійний канал у разі втрати зв'язку з базовою станцією або ретранслятором.

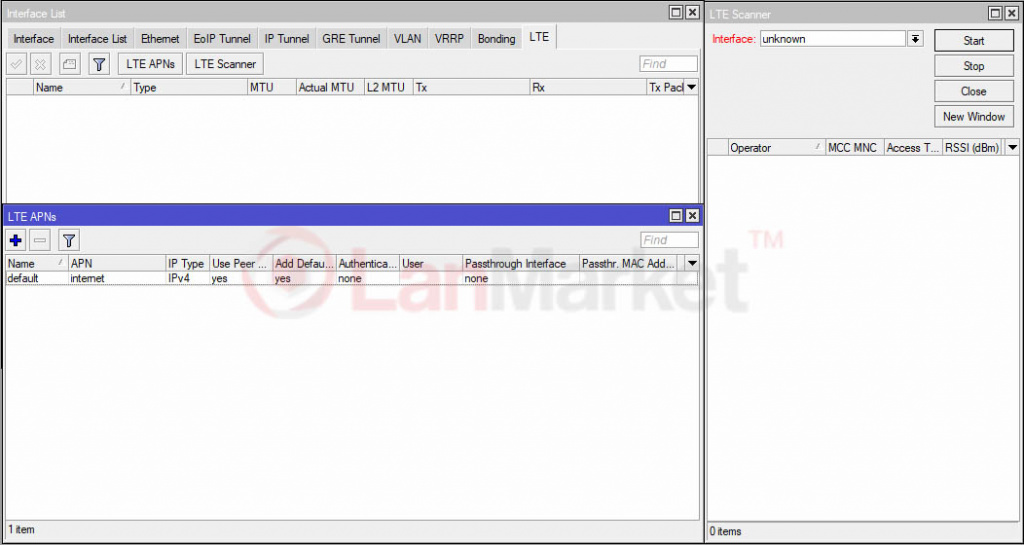

Налаштування такі самі, як і для USB-модемів. Єдина умова – для повноцінної роботи потрібна наявність виносної зовнішньої антени. Як згадувалося, для її підключення передбачено місце під кабель у корпусі NetMetal ac².

На закінчення

Наявність у лінійці NetMetal дводіапазонної моделі дозволить значно розширити коло завдань, які можна вирішити за допомогою такого обладнання. Зокрема, це:

- Організація якісного транспорту в одному або відразу в двох діапазонах;

- Побудова MESH-мереж великого радіусу дії;

– організація повноцінного зв'язку у важкодоступних місцях (остання миля), та багато іншого.

При цьому немає необхідності придбати додаткове обладнання, оскільки NetMetal ac² повністю самодостатня.
