Обзор двухдиапазонной точки доступа NetMetal ac² от Mikrotik

31.08.2020
Поделиться в:

Содержание:

  1. Внешний вид, порты, коннекторы и разъемы NetMetal ac²
  2. Развертывание точки доступа NetMetal ac²
  3. Развертывание моста с точкой доступа NetMetal ac²
  4. 3G/4G/LTE на NetMetal ac²
  5. В заключение

Новое устройство в линейке NetMetal получило поддержку двух диапазонов. Кроме того, вместо традиционного passivePoE от Mikrotik, NetMetal ac² теперь поддерживает и полноценный 802.3 af/at. Еще одно отличие от других точек доступа этого модельного ряда – наличие на материнской плате слота MiniPCI-e для подключения 3G/4G/LTE модема.

Внешний вид, порты, коннекторы и разъемы

Теперь непосредственно к самой точке доступа. Традиционно, Mikrotik поставляет свое оборудование в коробках из обычного картона с минимумом опознавательных знаков.

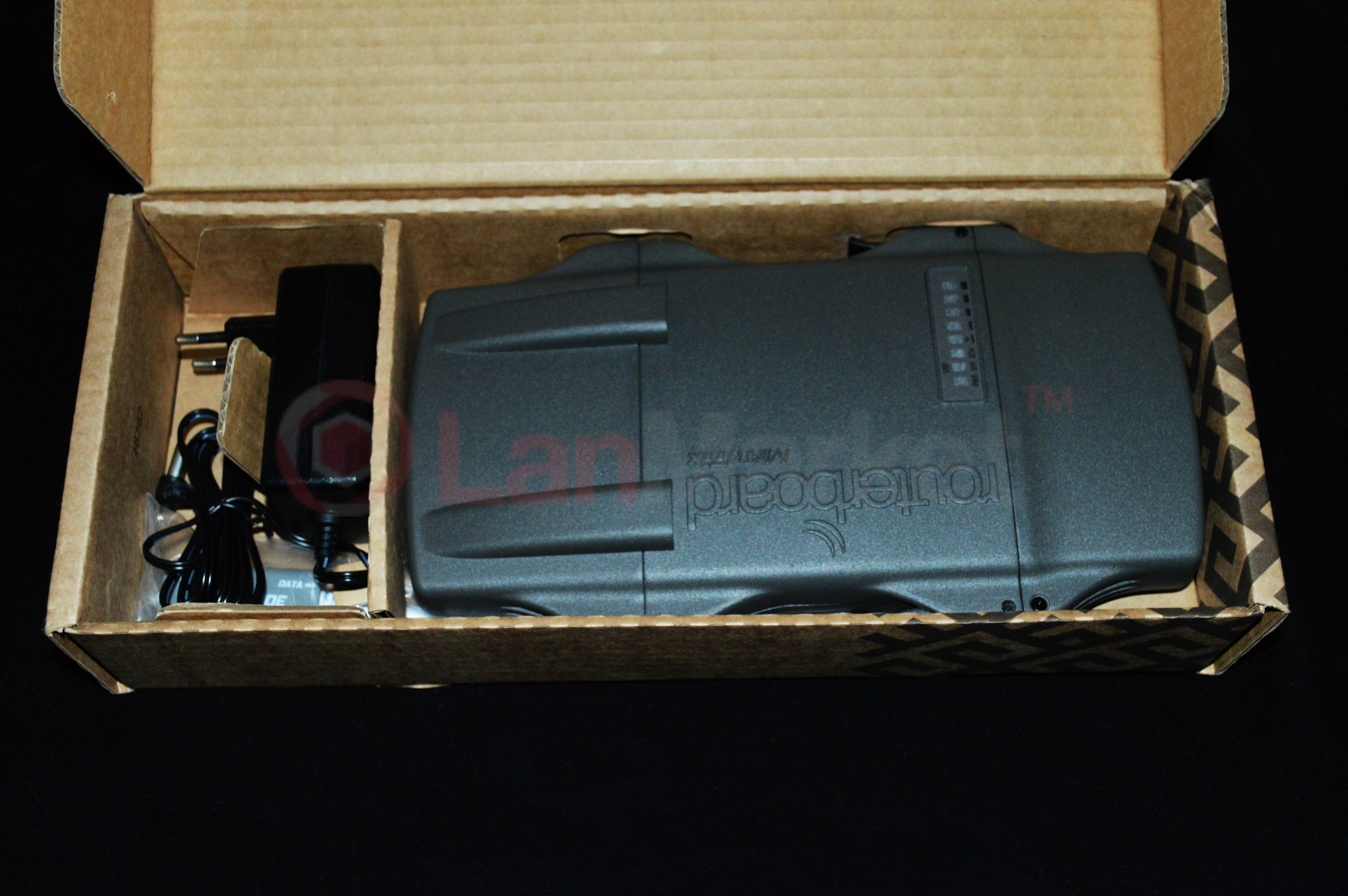

Внутри обычно находится само устройство и блок питания. Инструкция не предусмотрена.



Но есть руководство по быстрому старту, правда на английском языке.


И присутствует также инжектор для организации РоЕ питания оборудования.


Поскольку рассматриваемое устройство предназначено для уличной установки, в комплект поставки входят металлическая площадка К-27 для крепления на DIN-рейку и металлический же хомут для монтажа на мачту или кронштейн.



По внешнему виду NetMetal ничем не отличается от других моделей линейки: металлический корпус со съемной верхней крышкой и откидывающейся нижней. На лицевой панели логотип и торговая марка в виде барельефных букв, а также светодиодные индикаторы, показывающие состояние устройства.







Под откидной нижней крышкой расположена панель с разъемами, которые закрыты наклейкой, предупреждающей о недопустимости включения устройства без подключенных внешних антенн.



Так же, как и у предшественников NetMetal 5, у ac² на тех же местах и в том же порядке присутствуют:

– кнопка сброса (reset);

– слот для SFP-модуля;

– порт Gigabit Ethernet с PoE;

– USB-разъем.


Отличия же видны сразу: между боковой стенкой и кнопкой "reset" появился разъем питания стандартного типоразмера, а немного ниже USB-порта расположен слот для micro SIM-карты. Для работы NetMetal ac² в 3G/4G/LTE сетях нужно либо подключить USB-модем в соответствующий порт, либо приобрести модем под MiniPCI-e слот, подключить к нему внешнюю антенну, вставить СИМ-карту и настроить соответствующим образом.

Для вывода кабелей и проводов в откидывающейся нижней крышке предусмотрены три отверстия, закрытые резиновыми заглушками.


Верхняя крышка съемная. Она имеет специфическую форму для того, чтобы можно было аккуратно уложить фидеры для Wi-Fi антенн, не нарушая при этом герметичность.



Крышка крепится к корпусу при помощи двух болтов, конструкция которых позволяет им оставаться в пазах и не выпадать из них при любом положении.

Под верхней крышкой находятся два RP-SMA коннектора для подключения внешних антенн. Оба разъема двух-диапазонные, поэтому антенны нужно подбирать соответствующие.


Красным кругом выделено место под кабель для антенны 3G/4G/LTE диапазона, которая подключается к MiniPCI-e модему. Как указано в инструкции, именно здесь нужно высверлить отверстие Ø6,5 мм.

Развертывание точки доступа

На этом заканчиваем о внешнем виде, разъемах, слотах, штекерах и портах и переходим к программной части. Для подключения к NetMetal ac² используем фирменную утилиту Winbox.



При первом подключении появляется окно, в котором предлагается принять дефолтную конфигурацию или удалить ее.


По умолчанию устройство работает в режиме АР, wlan1 и wlan2 интерфейсы объединены в bridge, на LAN порту запущен DHCP-клиент. Такая конфигурация достаточна для того, чтобы на безе NetMetal ac² развернуть беспроводную сеть.

В данном конкретном случае шлюзом выступает RB2011UiAS-2HnD, раздающий адреса по DHCP. На скриншотах ниже видно, NetMetal ac² получил ай-пи 10.11.12.8.


Самый обычный смартфон сразу увидел две новые беспроводные сети, одну в диапазоне 5ГГц, вторую на 2,4ГГц.


Точка доступа развернута прямо из коробки. При необходимости NetMetal ac² может выступать в качестве шлюза для доступа в интернет. Для этого достаточно произвести минимум настроек, как показано на скриншоте ниже.


Т.е. выполнить обычную настройку роутера для домашнего или офисного использования с учетом того, на какой порт (Ethernet или SFP) приходит интернет.

В вышеописанном варианте NetMetal ac² может работать как точка доступа или как базовая станция. В первом случае рекомендуется использование всенаправленных двухдиапазонных антенн HGO-antenna-OUT (3.3дБ/2,4ГГц, 5,5-7,1дБ/5ГГц). Во втором случае следует устанавливать секторные антенны серии mANT (mANT 19s (MTAS-5G-19D120) или mANT 15s (MTAS-5G-15D120)).

Развертывание моста с точкой доступа

Периодически возникают ситуации, когда нужно обеспечить доступом к сети клиентов, находящихся на некотором расстоянии. NetMetal ac² легко справляется с этой задачей. В качестве магистрального канала выступает диапазон 2,4ГГц, а клиенты подключаются к беспроводной сети на 5ГГц, по Ethernet и/или SFP. В качестве базовой станции Mikrotik RB2011UiAS-2HnD, беспроводная сеть которого работает по протоколу nv2.


В настройках беспроводной сети у NetMetal ac² выставляются параметры, как на скриншотах ниже:


Т.е. указывается, что wlan1 (2,4ГГц) будет транспортным каналом, работающим по фирменному протоколу nv2, а wlan2 (5ГГц) – точкой доступа, обеспечивающей связь клиентским устройствам по стандарту 802.11.

Дополнительно, следует указать, какая из антенн будет работать на 2,4ГГц, а какая на 5ГГц.


В данном конкретном случае wlan1 на chain0, а wlan2 на chain1. Для качественного устойчивого канала связи с базовой станцией настоятельно рекомендуется использовать узконаправленную антенну соответствующего диапазона с поляризацией.

На скриншотах ниже видно, что RB2011UiAS-2HnD и RBD23UGS-5HPacD2HnD соединились между собой и работают в режиме "прозрачного моста".





При этом к NetMetal ac² подключены несколько беспроводных клиентов.

Проводные абоненты так же работают без нареканий.



На скриншотах свойства сетевой карты компьютера и его подключение к интернет.

Точно так же NetMetal ac² работает в режиме простого клиента (CPE) и прозрачного моста (PTP Bridge CPE).



В общем было организовано соединение между двумя точками. В качестве транспорта использовался канал на частоте 2,4ГГц, а клиентские устройства подключались к беспроводной сети на 5 ГГц.

Подобным образом можно сделать наоборот: транспорт на 5ГГц, а абоненты на 2,4ГГц. При организации подобной схемы следует использовать направленные антенны серии mANT30 (MTAD-5G-30D3 или MTAD-5G-30D3-PA).

Естественно, подобную схему можно реализовать и с однодиапазонным оборудованием от Mikrotik. Правда в этом случае придется создавать виртуальную АР для подключения клиентов, а работать такая схема будет на небольших расстояниях.

3G/4G/LTE роутер

Как упоминалось выше, в RBD23UGS-5HPacD2HnD присутствует MiniPCI-e слот. При необходимости, в него можно установить 3G/4G/LTE модем, который использовать как аварийный канал в случае потери связи с базовой станцией или ретранслятором.


Настройки такие же, как и для USB-модемов. Единственное условие – для полноценной работы необходимо наличие выносной наружной антенны. Как упоминалось выше, для ее подключения предусмотрено место под кабель в корпусе NetMetal ac².

В заключение

Наличие в линейке NetMetal двухдиапазонной модели позволит значительно расширить круг задач, решаемых с помощью такого оборудования. В частности, это:

– организация качественного транспорта в одном или сразу в двух диапазонах;

– построение MESH-сетей большого радиуса действия;

– организация полноценной связи в труднодоступных местах (последняя миля), и многое другое.

При этом нет необходимости приобретать дополнительное оборудование, поскольку NetMetal ac² полностью самодостаточна.
