Огляд абонентської станції Cambium Networks ePMP 1000

Продовжуючи розповідь про платформу ePMP від компанії Cambium Networks, ми хочемо присвятити цю публікацію абонентської станції Cambium Networks ePMP 1000. Яка призначена для розгортання бездротових мереж широкосмугового доступу, побудованих на базі базових станцій ePMP 1000 GPS Sync, та працюють у частотному діапазоні 5GHz з підтримкою технології множинного доступу з поділом за часом (TDMA).

ePMP 1000 Integrated Radio, розроблені виробником, як клієнтське обладнання (CPE), і повністю підтримує всі можливості, протоколи та технології, реалізовані в даній лінійці обладнання. І за традицією, знайомство з цим пристроєм ми починаємо з комплекту поставки.

Комплект постачання абонентської станції ePMP 1000

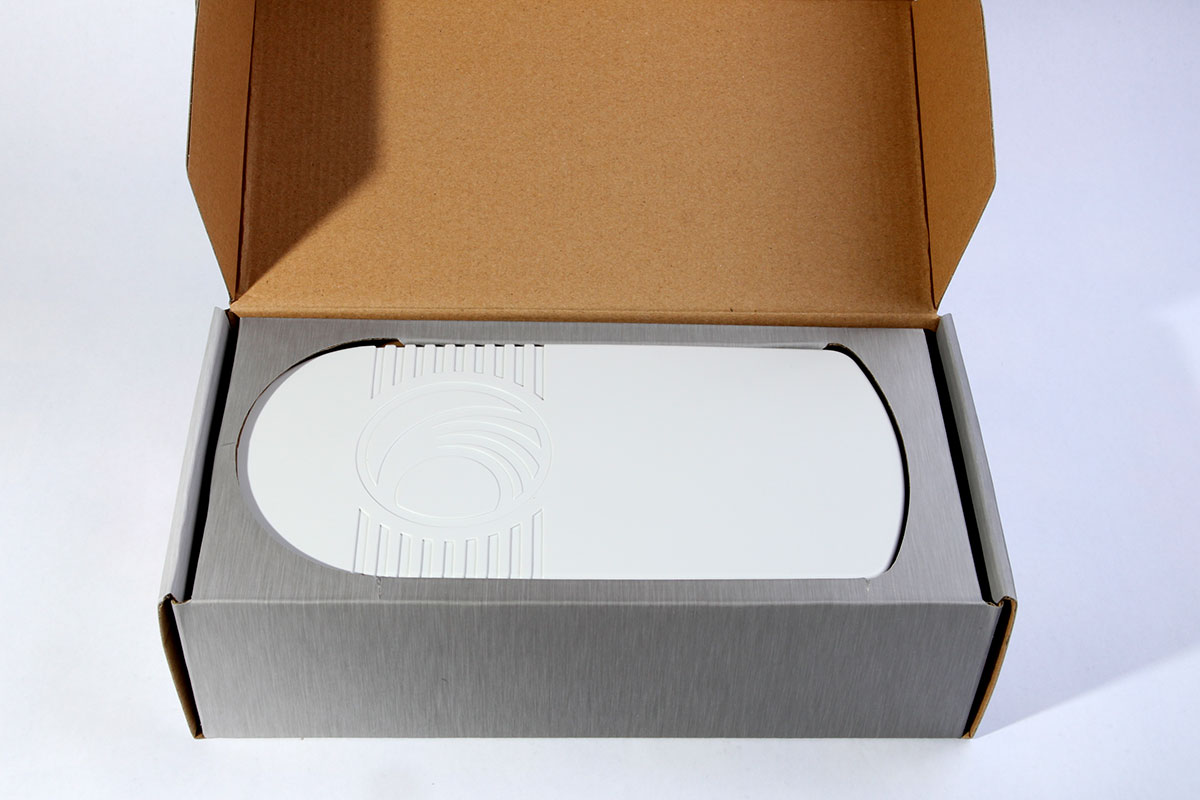

Стандартна для продуктів компанії Cambium Networks коробка, виконана з якісного картону з кольоровою поліграфією, і приховує в собі досить надійну упаковку у вигляді пластикового лотка, в якому розташувався сам пристрій і аксесуари, що йдуть в комплекті. Все виконано таким чином, що будь-які пошкодження в процесі транспортування зведені до мінімуму.

На самій упаковці, зображено пристрій, що поставляється, є його назва і логотип виробника. Також є коротка інструкція з першого включення та опис вмісту коробки.

Але якщо говорити про сам комплект поставки, то він не такий вже й великий. Але тим не менш, все необхідне для введення пристрою в експлуатацію він містить.

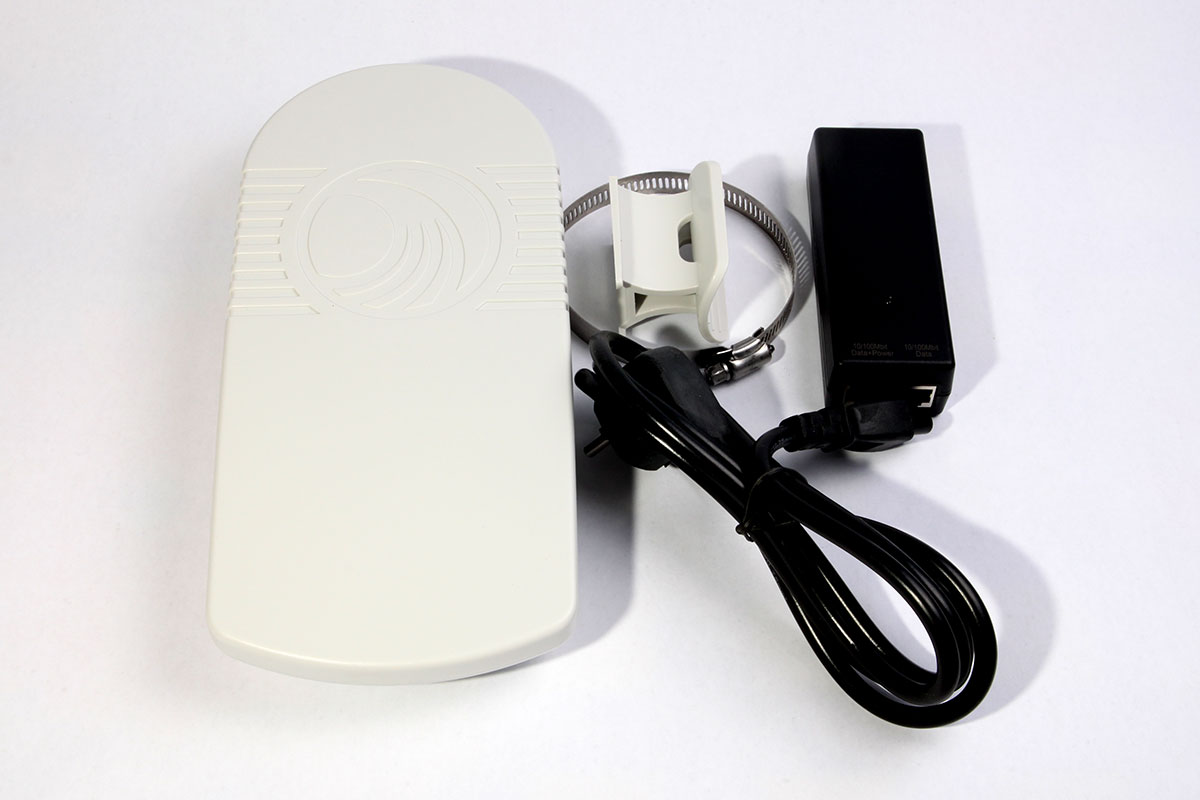

Так, комплект поставки абонентської станції Cambium Networks ePMP 1000 Integrated Radio складається з:

- абонентська станція ePMP 1000

- PoE інжектор

- мережевий шнур живлення

- кронштейн

- хомут для кріплення

Тобто, для того, щоб підключитися до мережі, вам знадобиться лише викрутка для встановлення станції клієнтів на щоглу або консоль. Однак, можливість зміни кута установки конструкцією не передбачена.

Зовнішній вигляд та інтерфейси

Досить простий зовнішній вигляд ePMP 1000 мало чим відрізняє цей пристрій від інших, що мають таке ж призначення.

Корпус прямокутної форми, що має закруглення в нижній частині, виконаний із якісного пластику злегка сірого кольору. Пластик досить щільний і міцний і повинен витримувати різні погодні умови, у тому числі й несприятливі.

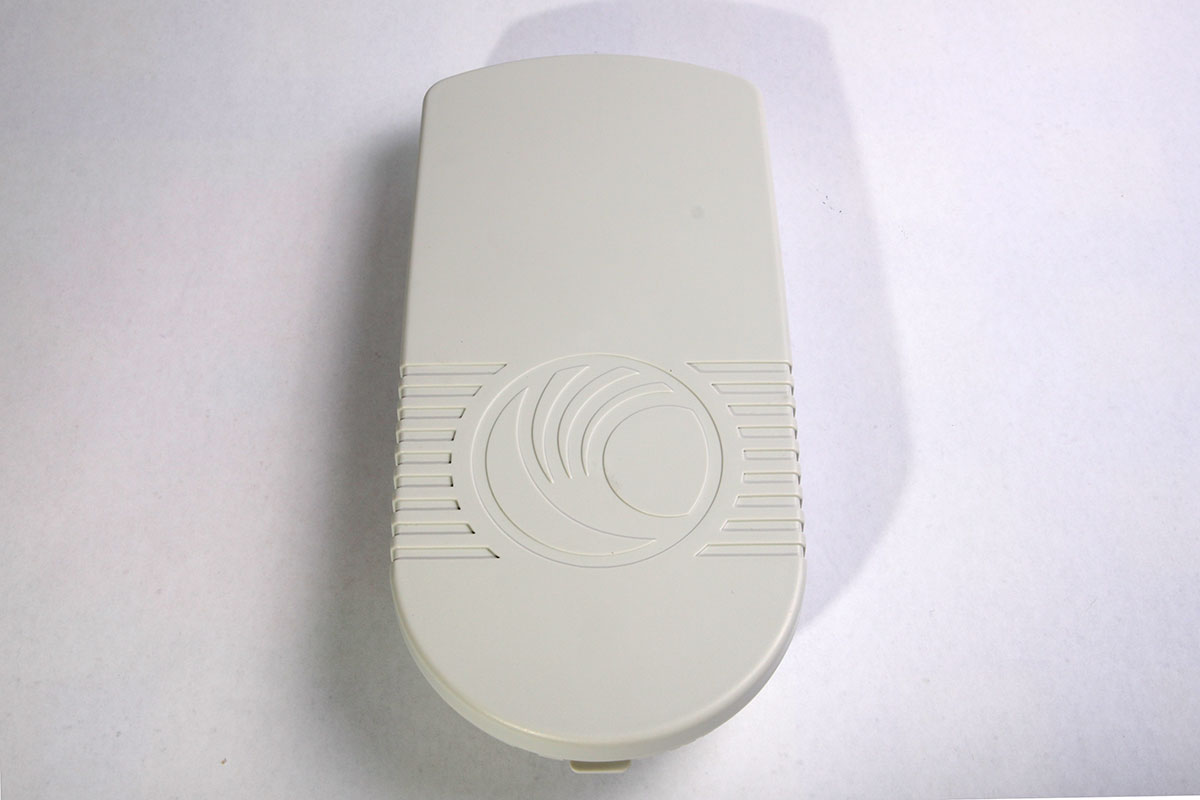

Передня панель абонентської станції ePMP 1000 Integrated Radio практично гладка, на ній є тільки рельєфний логотип Cambium Networks.

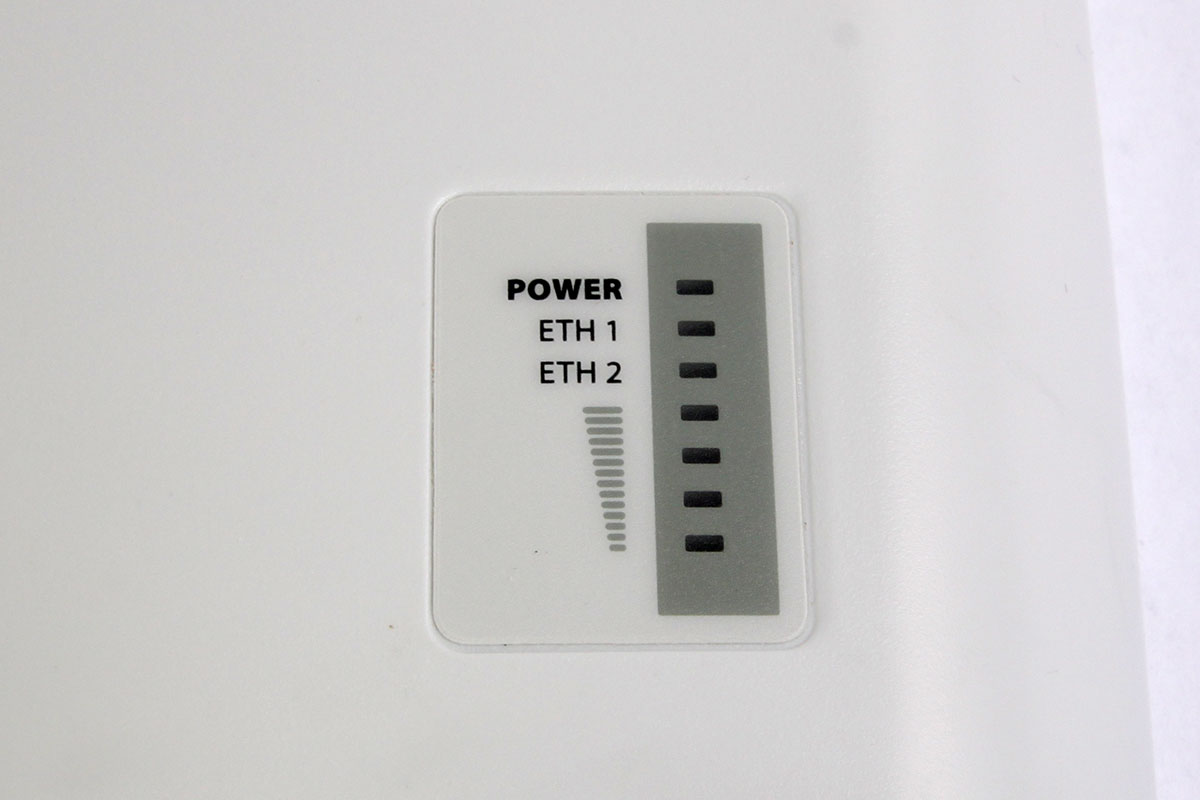

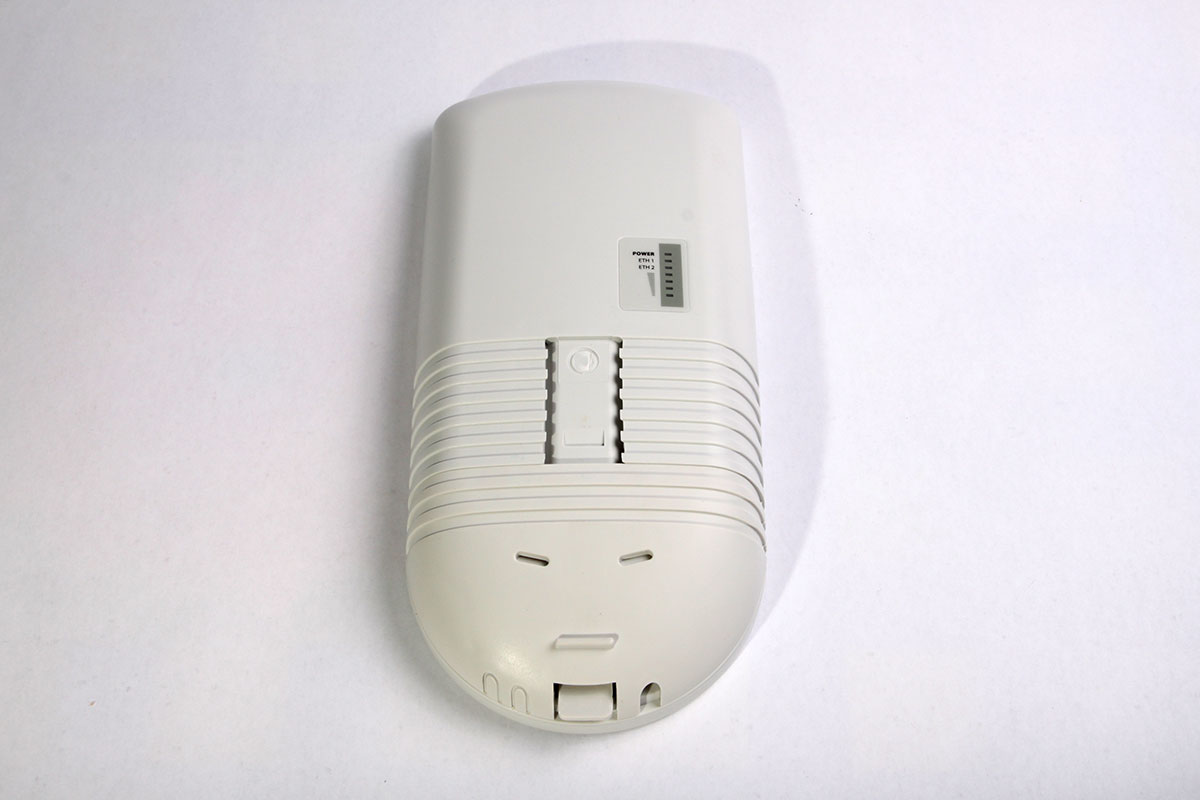

Як в іншому, і задня панель… на якій ми бачимо лише ряд світлодіодних індикаторів, що відображають активність мережних дротових та бездротових інтерфейсів, рівень сигналу та живлення, а так само, "гніздо" для кріпильного кронштейна.

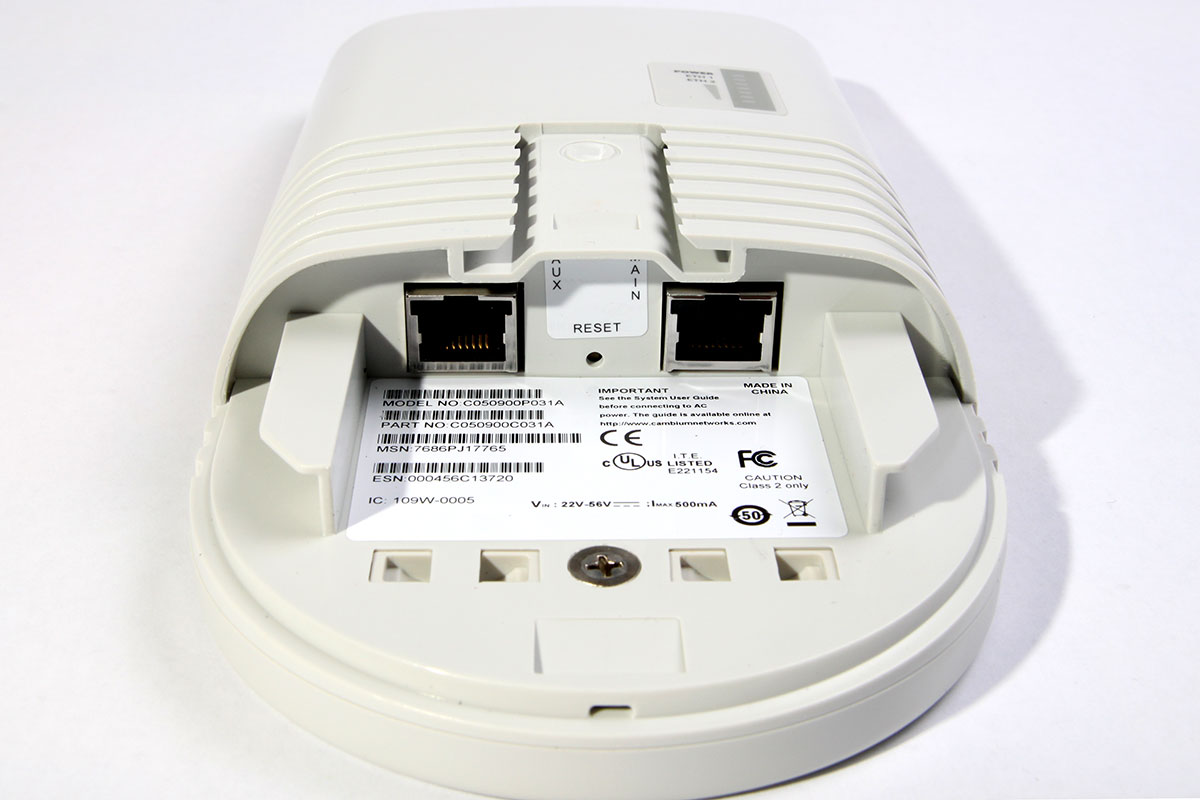

Всі інтерфейси приховані під кришкою в нижній частині станції. Тут можна знайти два Ethernet порти (основний та додатковий) та кнопку скидання (Reset). Ну і як можна здогадатися, живлення на пристрій подається через основний мережевий інтерфейс, за технологією PoE.

Там же, під кришкою, знаходяться етикетки, на яких позначені MAC адреси всіх мережевих інтерфейсів, назва моделі, а також серійний номер пристрою. Різні попередження та значки сертифікацій та відповідностей стандартам.

Таким чином, зовні ePMP 1000 мало чим відрізняється від більшості подібних бездротових пристроїв різних виробників.

Технічні характеристики: Cambium Networks ePMP 1000 Integrated Radio

А ось технічні характеристики, якраз і є основною та головною відмінністю всієї лінійки ePMP та абонентської станції ePMP 1000 , зокрема. Як ми вже знаємо, призначений цей пристрій, для роботи в мережах побудованих за топологією точка-многоточка (point-to-multipoint) із застосуванням технології TDMA. Що значно зменшує затримки та збільшує доступність базової станції.

Справлятися з навантаженнями забезпечуватиме високу пропускну здатність, покликаний мережевий процесор Qualcomm AR9350, на базі якого, і побудована абонентська станція. Вона також має 64MB вбудованої оперативної пам'яті.

Що ж до радіомодуля, то він працює в частотному діапазоні 5150 - 5875MHz, і має максимальну вихідну потужність 23dBm. Пристрій випускається у кількох варіантах - з вбудованою антеною та з роз'ємами для зовнішньої антени. Якщо говорити про модифікацію з інтегрованою антеною, то її коефіцієнт посилення становить 13dBi. А ширину променя спрямованості антени: 24⁰ по азимуту та висота - 12⁰. ePMP 1000 підтримує технологію 2x2 MIMO, із можливою шириною каналу, до 40MHz, та всі запатентовані пропрієтарні протоколи та технології бездротового зв'язку Cambium Networks.

Для зв'язку з провідними мережами станція обладнана двома 10/100Mbit/s Fast Ethernet портами. Основним і додатковим, які можна об'єднувати в міст або використовувати пристрій як бездротовий роутер. Через основний порт, так само подається живлення протоколом PoE з напругою до 30V постійного струму.

Абонентська станція ePMP 1000 підтримує роботу з усіма сучасними протоколами, такими як - IPv4, UDP, TCP, IP, ICMP, SNMPv2c, HTTPs, FTP та іншими. А безпека бездротового з'єднання забезпечується за рахунок застосування 128-бітного AES шифрування.

Габарити пристрою становлять 29,1 x14, 5x8, 3см, а маса - 490грам.

Програмне забезпечення

Працює Cambium Networks ePMP 1000 під управлінням програмного забезпечення, розробленого компанією виробником, спеціально для платформи ePMP. Управління мережею, може здійснюватися за протоколами HTTPs, FTP, або SNMPv2c.

Звичним для більшості, звичайно ж, є HTTPs, web-інтерфейс якого має досить зрозумілу структуру і досить простий у користуванні.

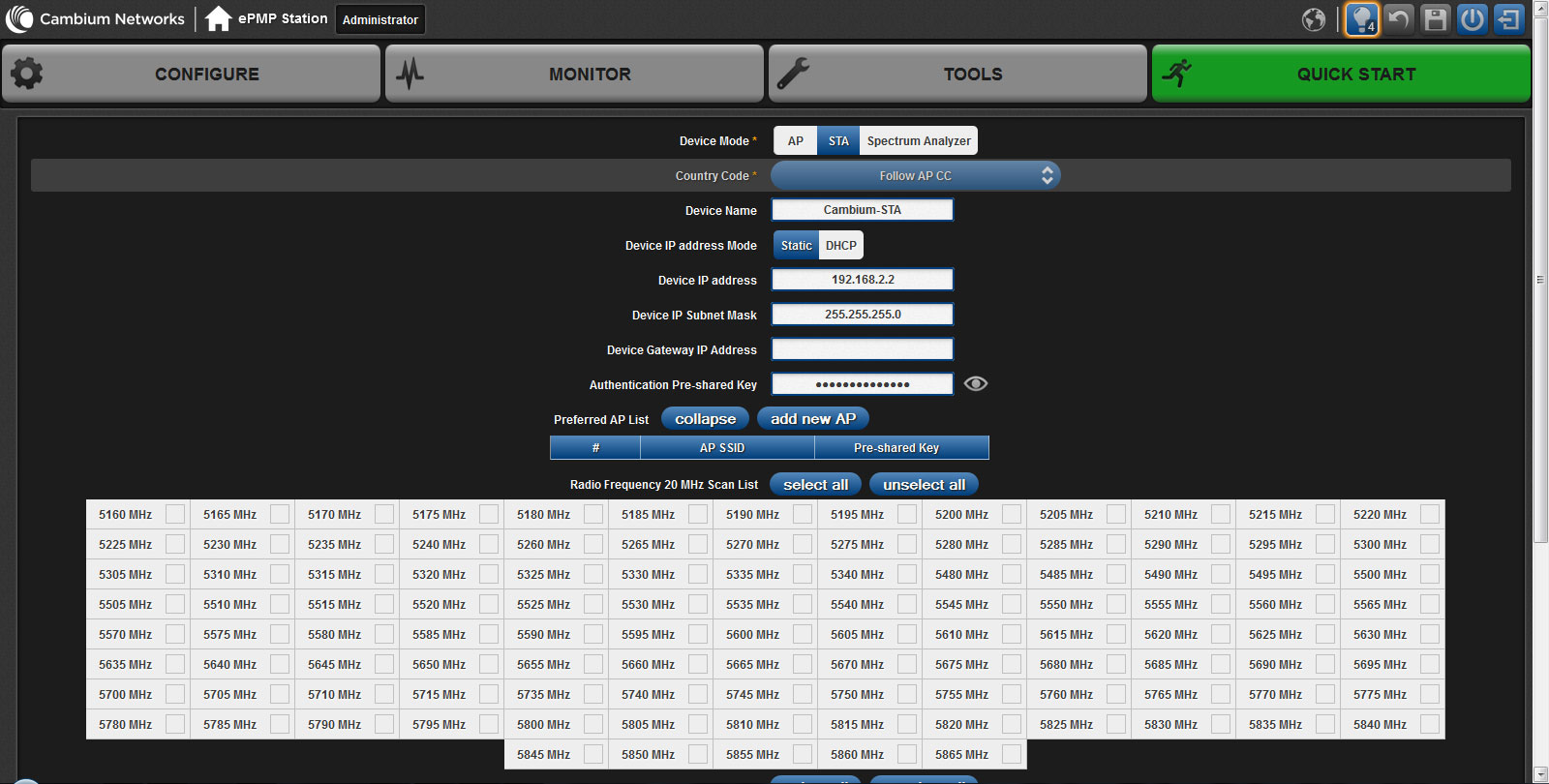

Крім того, первинне налаштування можна зробити досить швидко, слідуючи майстру налаштування Quick Start. Таким чином, процес введення пристрою в експлуатацію вимагає буквально кілька хвилин.

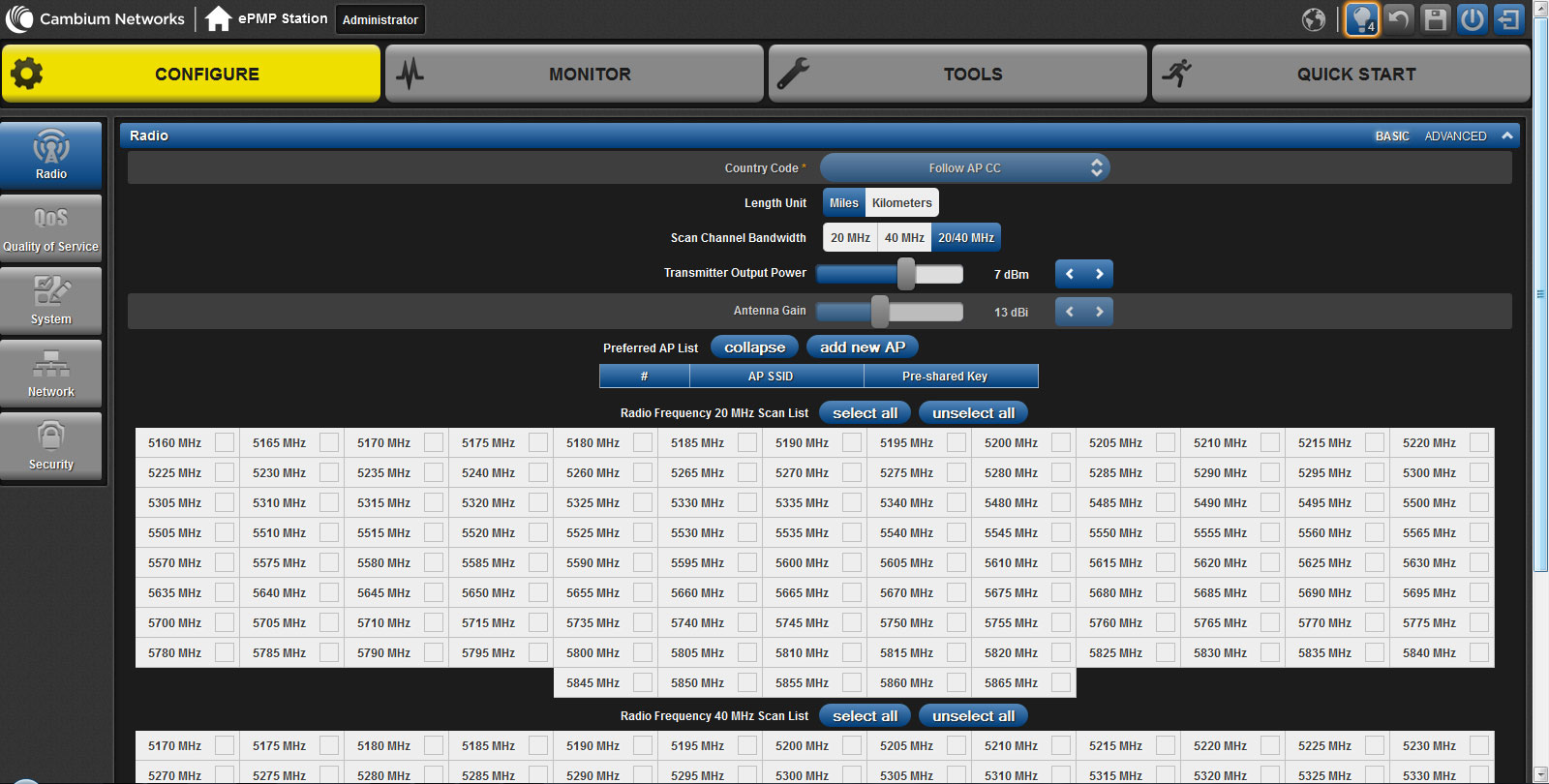

Більш тонке налаштування можна зробити в розділі Configure, де в окремих підрозділах можна налаштувати бездротову мережу, дротові інтерфейси, безпеку, якість сервісу (QoS), а також зробити установки системних параметрів, включаючи вибір режиму роботи пристрою.

До речі, ePMP 1000 може працювати не тільки як пристрій користувача (Station), але і як базова станція (AP). У цьому режимі, пристрій може бути застосований для створення точка доступу для мереж з топологією точка-точка (point-to-multipoint), або як обладнання для створення бездротових каналів за типом точка-точка (point-to-point).

Докладніше дізнатися про налаштування пристроїв ePMP 1000 як абонентську станцію, а також для створення каналу точка-точка, ви можете у наступних статтях:

- Налаштування абонентської станції ePMP 1000, підключення до бездротового провайдера .

- Налаштування базової станції ePMP 1000 GPS Sync .

- Створення бездротового каналу крапка на базі Cambium Networks ePMP 1000 .

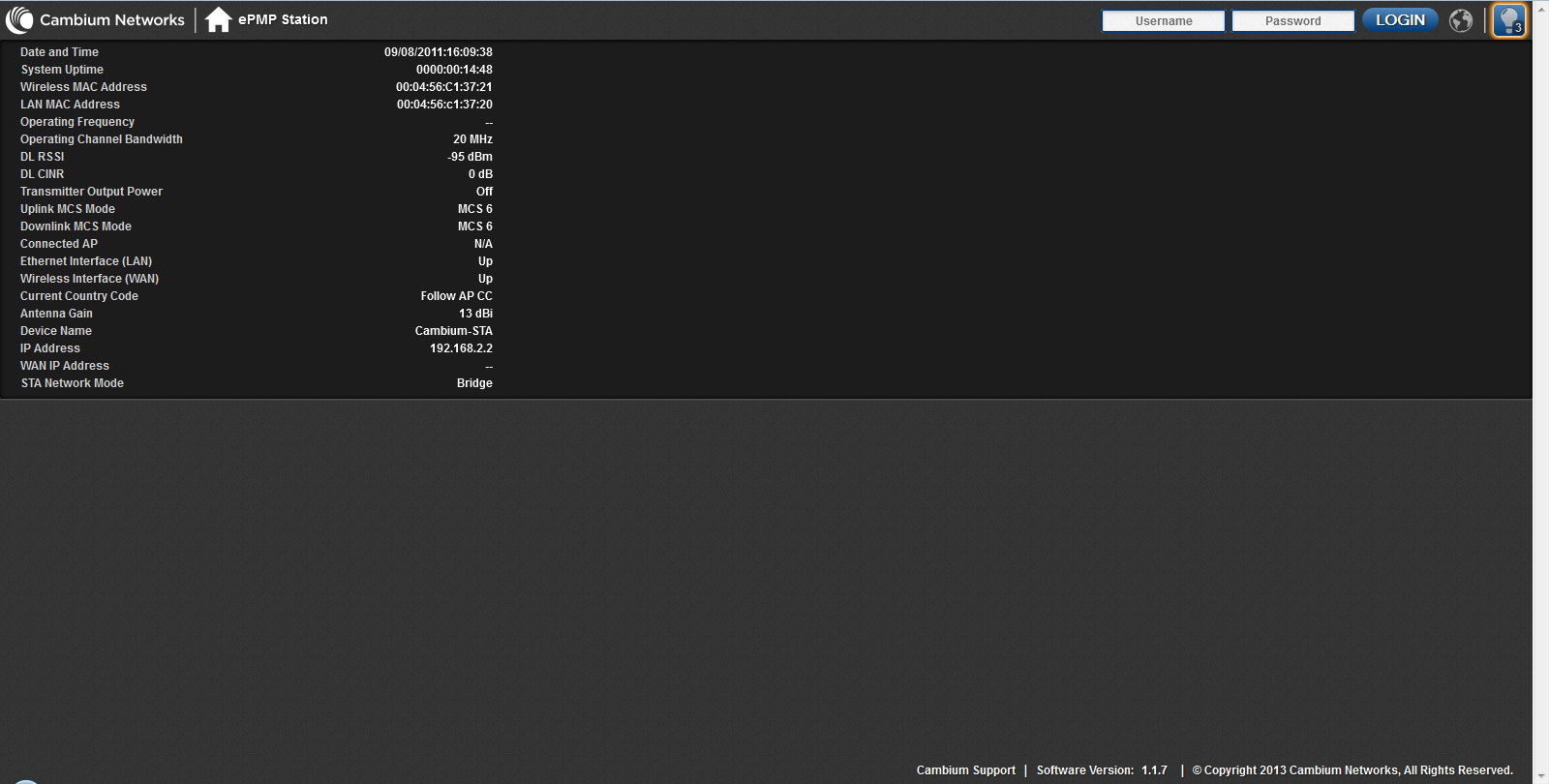

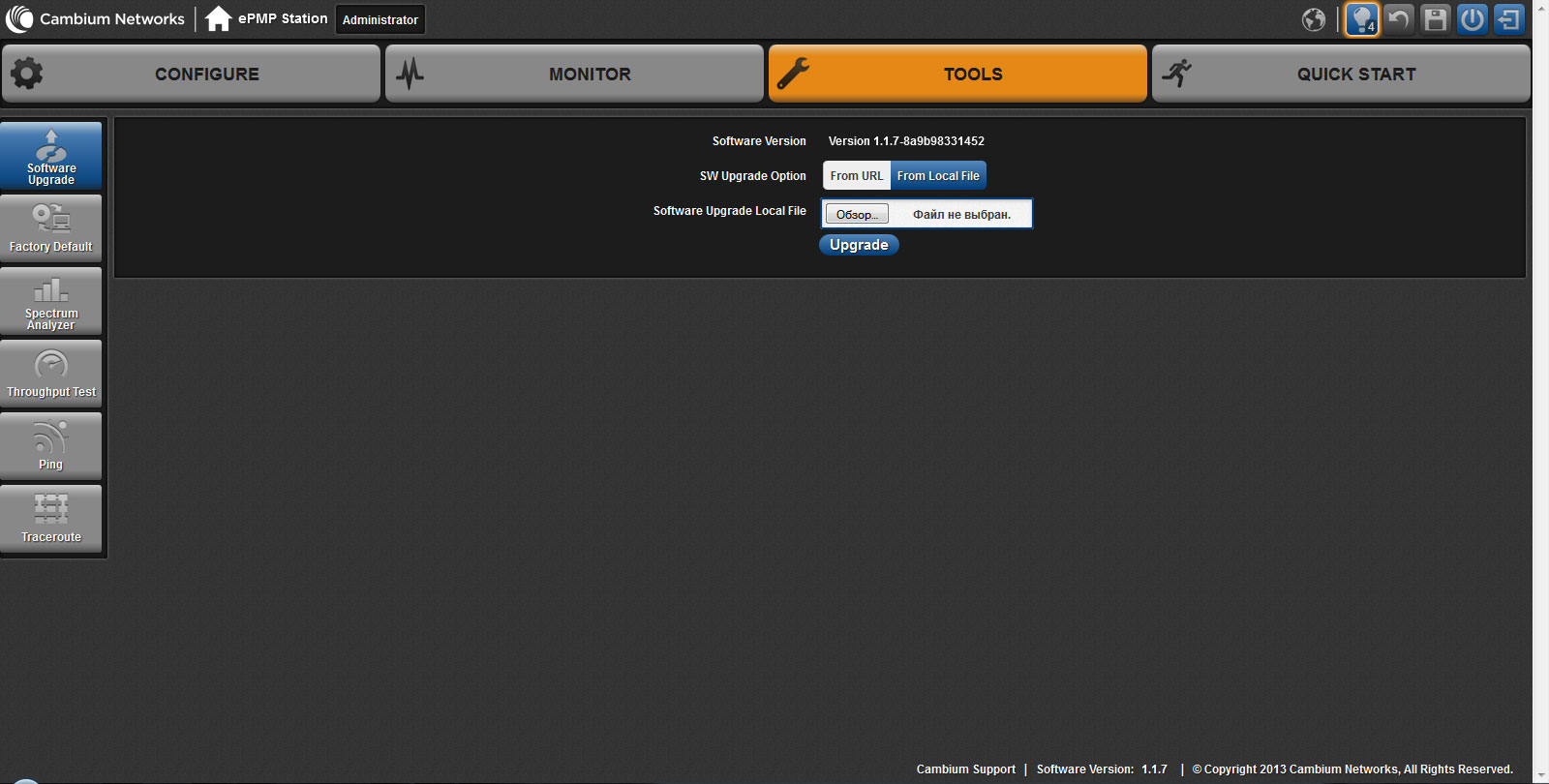

Крім того, в розділі Minitor доступна докладна статистика роботи абонентської станції. А в розділі Tools є кілька корисних інструментів, таких як Ping, Tracerout, Troughtput Test і навіть Spectrum Analyzer.

Експлуатація та тести ePMP 1000

Звичайно ж, результати всіх тестів, які ми проводили, опублікувати в одній статті, просто не можливо. Тому, щоб детальніше з ним ознайомитися, ми пропонуємо вам ознайомитися з ними в цих статтях:

- Тестування обладнання Cambium Networks ePMP у порівнянні з обладнанням Ubiquiti Network

- Тестування обладнання Cambium Networks ePMP у порівнянні з обладнанням Mikrotik

Але в будь-якому випадку, ми хочемо сказати, що абонентська станція ePMP 1000, як і все обладнання ePMP від компанії Cambium Networks, показала себе досить добре. Повністю підтвердивши всі заявлені виробником показники.

Також нами була випробувана можливість створення бездротового каналу точка-точка, із застосуванням цього обладнання. Але й тут обійшлося без сюрпризів. Стабільний зв'язок та прийнятна пропускна здатність, навіть у складних умовах, вкотре підтвердили високий рівень обладнання Cambium Networks. З результатами цього тесту, ви можете ознайомитись у статті, посилання на яку, знайдете вище.

Підсумок

Абонентська станція Cambium Networks ePMP 1000 Integrated Radio, як і інше, обладнання цієї платформи, описане нами раніше, вкотре підтвердила не тільки свою самодостатність, а й показало певну універсальність. Таким чином, з нашого боку ми хотіли б дати дуже високу оцінку як ePMP 1000, так і всієї серії ePMP цього виробника.

Інноваційні технології, сучасні протоколи та технічні рішення, у поєднанні з якістю виконання операторського класу та досить прийнятною ціною – дають чудовий результат.

Це обладнання може стати прекрасним вибором для телекомунікаційних компаній, що розвиваються, які хочуть підвищити якість свого сервісу, і при цьому не вдаватися у величезні капіталовкладення.
