Wi-Fi для кафе на устаткуванні Mikrotik

Всім привіт! Нещодавно ми розглядали проект створення бездротової мережі в кафе на обладнанні Ubiquiti , а ще трохи раніше підбирали «залізки» для Інтернету на дачі . Сьогодні знову торкнемося комерційної спрямованості та поговоримо про те, які пристрої Mikrotik більше підійдуть власникам ресторанів та фірмам-підрядникам для організації Hotspot`ів та побудови гостьових Wi-Fi.

Чому Mikrotik?

Не кривитимемо душею - у питаннях бездротових мереж для бізнесу править Ubiquiti. Хоча борди латишів зовсім не пасуть задніх, номенклатура пристроїв вендора складає здебільшого «backend» - маршрутизатори та комутатори, у тому числі, провайдерського класу, обладнання для базових станцій та радіомістів, LTE-точки доступу та плати для специфічних цілей. Тим не менш, у ряді завдань щодо створення бездротових мереж рішення на користь мікротиків дуже виправдане. Нижче наведено деякі можливі причини такого вибору.

• надто обмежений бюджет на ІТ-інфраструктуру;

• наявність досвіду роботи з обладнанням Mikrotik та відсутність такого щодо пристроїв інших виробників;

• специфічні завдання, які потребують покупки певного заліза.

Ну а тепер нарешті перейдемо до розгляду конфігурацій нашої потенційної мережі.

Конфігурація 1.

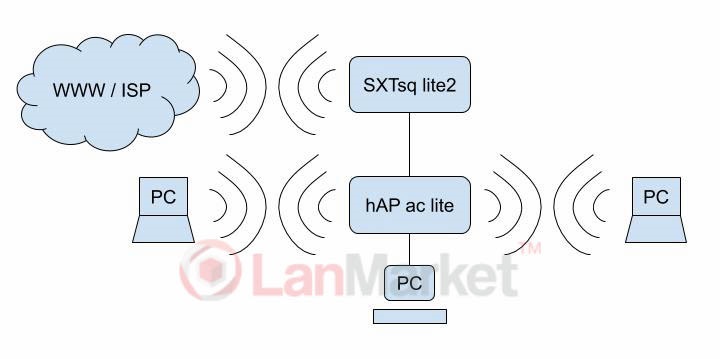

Почнемо, мабуть, із заміської місцевості. Уявімо типове сільське кафе максимум на 50 осіб. Припустимо також, що єдиний спосіб підключення такого закладу до мережі Інтернет можливий бездротовим каналом за допомогою зовнішньої точки доступу. Як варіант, це може бути одна з наступних AP з третім рівнем ліцензії RouterOS - SXTsq Lite2 , LHG 2 або LHG XL 2 , що працюють у частотному діапазоні 2.4 ГГц, а також аналогічних їм SXTsq Lite5 , LHG 5 та їм подібних для 5-ти . У разі різниця лише у посиленні антен.

А що ж буде встановлене далі? Так як кафе та ресторан - це, перш за все, бізнес, а значить, створюється на перспективу, ми пропонуємо особливо не економити і поставити слідом за приймальною точкою доступу не топовий, але досить функціональний 5-портовий Mikrotik hAP ac lite з підтримкою Dual Band, наявністю USB та PoE out, який, до речі, доступний ще й у стильному Tower кейсі.

Також настійно рекомендуємо Вам придбати пристрій захисту від блискавки для Вашої CPE-антени, оскільки сільська місцевість буває багата на грози. При тому, що особливу різницю у підсумковому чеку Ви навряд чи відчуєте.

Конфігурація 2.

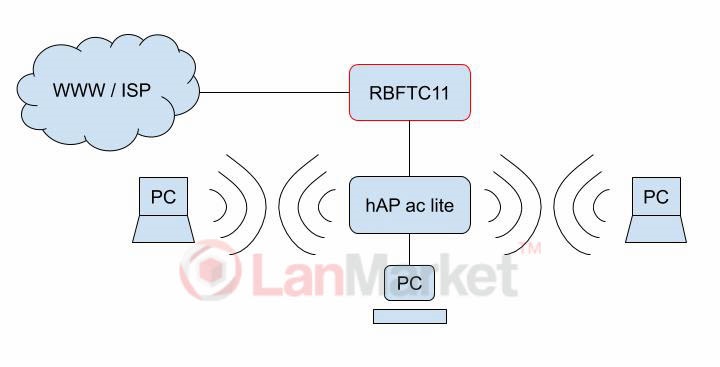

Поїхали далі. Припустимо, що ситуація з ISP у нашій місцевості краще, ніж ми думали. Ймовірно, до нашого закладу можна навіть підвести оптоволоконну лінію. Щоб зв'язати її з нашим Mikrotik hAP ac lite, знадобиться використовувати медіаконвертер типу оптика-мідь (Fiber to copper), наприклад, фірмовий RBFTC11 . При цьому виходить, що, хоча ми і прибрали приймальну точку доступу з 3-м рівнем ліцензії зі входу, за підсумком отримали ті самі два блочки замість одного.

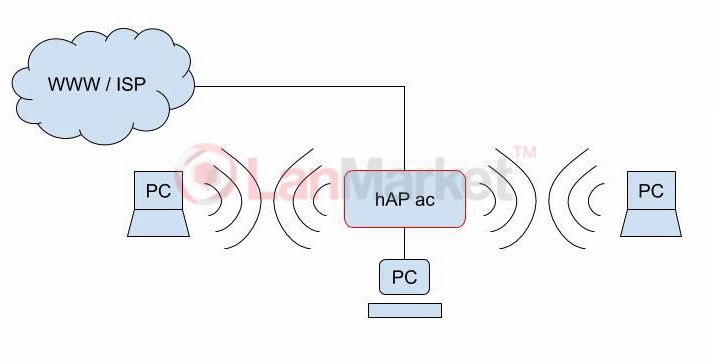

Тому пропонуємо замінити наш Mikrotik hAP ac lite більш просунутим варіантом hAP ac з SFP-шахтою, щоб використовувати відповідний модуль, а на додаток отримаємо додаток до обсягу оперативної пам'яті і потужніший процесор. Ціна на Mikrotik hAP ac трохи кусається, тому ще доступні варіанти:

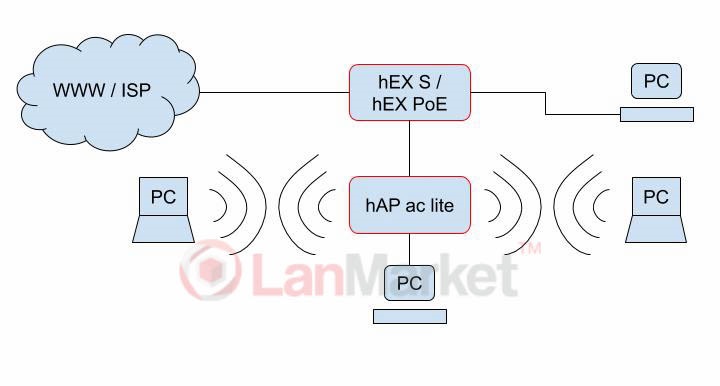

• Mikrotik hEX S у зв'язці з будь-якою точкою доступу з підтримкою 2.4/5 ГГц, наприклад, з внутрішніми hAP ac lite , cAP ac і hAP ac2 або погодостійкою wAP ac ;

• Mikrotik hEX PoE в комбінації з тими самими AP.

А ось перелік SFP-модулів, які сумісні з усіма трьома мікротиками:

• S-85DLC05D ;

• S-31DLC20D ;

• S-55DLC80D .

Конфігурація 3.

Обидві вищезгадані конфігурації працюватимуть благополучно і стабільно, поки ми матимемо справу з однією-двома абонентськими AP. У міру розвитку бізнесу, збільшення площі кафе чи ресторану, а також із зростанням кількості відвідувачів з'явиться необхідність підключення до центрального мікротика додаткових точок доступу. При цьому кожну таку штуку необхідно буде запитати від розетки 220 В або від будь-якого мережного пристрою за технологією PoE, не кажучи вже про банальну нестачу портів у центральному Mikrotik (hAP ac, hEX S або hEX PoE).

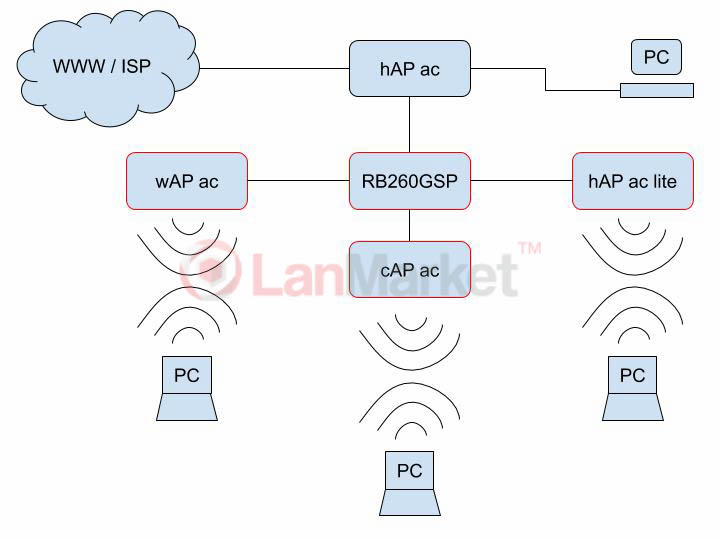

Тому наведемо нашу схему до наступного виду, додавши до неї комутатор RB260GSP .

Конфігурація 4.

Хоча наша мережа складається з двох мікротиків - RB260GSP і hAP ac, а це означає, що ми можемо підключити до 4-х точок доступу до першого з них і підкинути ще 4 на другий (хоча так робити небажано), чого повинно вистачити практично будь-якому закладу, все ж уявімо, що їх виявилося недостатньо. Так, щоб розмістити ще більше AP на території необхідно використовувати ще один комутатор, наприклад, аналогічний RB260GSP з функцією PoE на 2, 3, 4 і 5 порту. У цьому випадку отримуємо вже аж три пристрої, кожен з яких необхідно запитати від електромережі і, більше того, знайти їм місце на полиці.

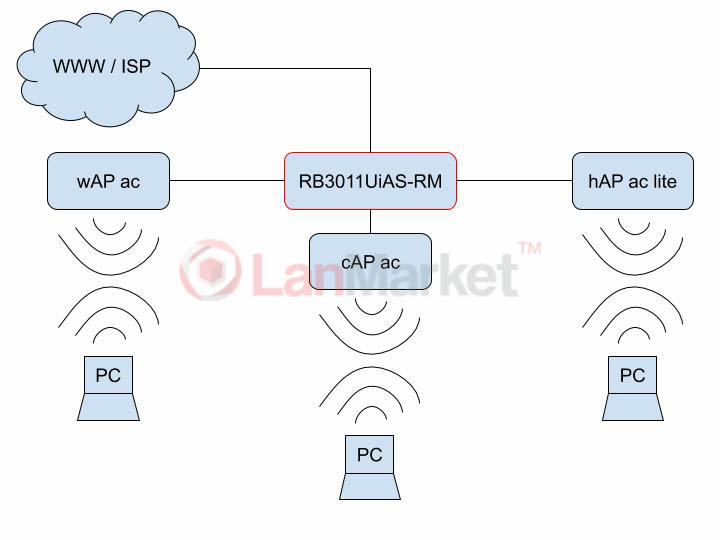

Можна піти іншим шляхом і замінити вже наявний комутатор більш просунутий, з великою кількістю портів. Але тут є інша проблема. Справа в тому, що на наш скромний, але, по суті, корінний Mikrotik hAP ac покладено непосильне завдання – приймати сигнал від провайдера, фільтрувати та маршрутизувати трафік, контролювати роботу точок доступу, а ще, може, і Wi-Fi роздавати. Чи довго пропрацює такий пристрій під таким навантаженням? Тому замінимо цей мікротик на RB3011UiAS-RM та отримаємо цілих 10 портів під наші потреби.

Конфігурація 5.

Проаналізуємо схему вище. Перше, що спадає на думку, це те, що більшість користувачів мережі взаємодіють не один з одним, як це відбувається в організаціях (дзвінки, пошта), а запитують контент з Інтернету. Одні завантажують торренти, інші переглядають потокове відео, а на все про все - 1 Гбіт/с або, умовно, 10 Мбіт/с на 100 абонентів, включаючи відвідувачів, персонал, сервери, телебачення, телефонію та інше, а цього може виявитися мало. Уявіть McDonald`s.

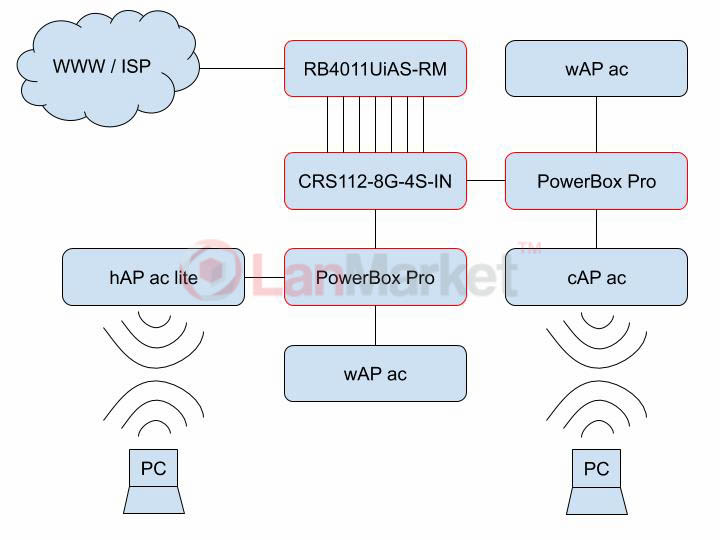

Крім того, у попередній конфігурації ми відмовилися від роздачі живлення точкам доступу PoE, а ця функція далеко не зайва. Плюс, додамо в схему мережі комутатор, як і належить. А щоб він не став вузьким місцем у системі (так званий Bottleneck), подамо на нього сигнал із усіх портів нашого роутера, об'єднаних в один агрегований канал.

Ну і нарешті - при такому розмірі мережі непогано було б якщо не стійку-шафку в окремому приміщенні поставити, то вже точно повісити комутаційний ящик , а вже в ньому розмістити роутер , свіч , кабель-органайзер , блок розеток і необхідну кількість павер-боксів ( у разі серії Pro).
