Тестування обладнання Cambium Networks ePMP у порівнянні з обладнанням Mikrotik

- Огляд базової станції Cambium Networks ePMP 1000 GPS Sync
- Огляд абонентської станції Cambium Networks ePMP 1000
- Огляд секторної антени Cambium Networks ePMP 5GHz Sector Antenna

Ми хочемо провести невеликий тест цих пристроїв та всієї платформи ePMP загалом.

І щоб цей тест був більш показовим, ми проведемо порівняння, в абсолютно однакових умовах, з обладнанням від компанії Mikrotik. Таким чином ми зможемо побачити різницю (якщо вона буде) і зробити певні висновки.

Умови

Щоб ці тести і порівняння, були максимально об'єктивними, ми помістимо всі пристрої в ті самі умови. Базова станція знаходиться на висоті 20 метрів над землею. А клієнти – на відстані близько 1км. При цьому, один із клієнтів буде у зоні прямої видимості, а другий, у приміщенні (за вікном).

Після проведення перших тестів з обладнанням Cambium Networks ePMP ми замінимо базову станцію на Mikrotik RB912UAG-5HPnD-OUT, а клієнтів на Mikrotik SXT G-5HnD. І проведемо повторний тест пропускної спроможності.

Монтаж базової станції

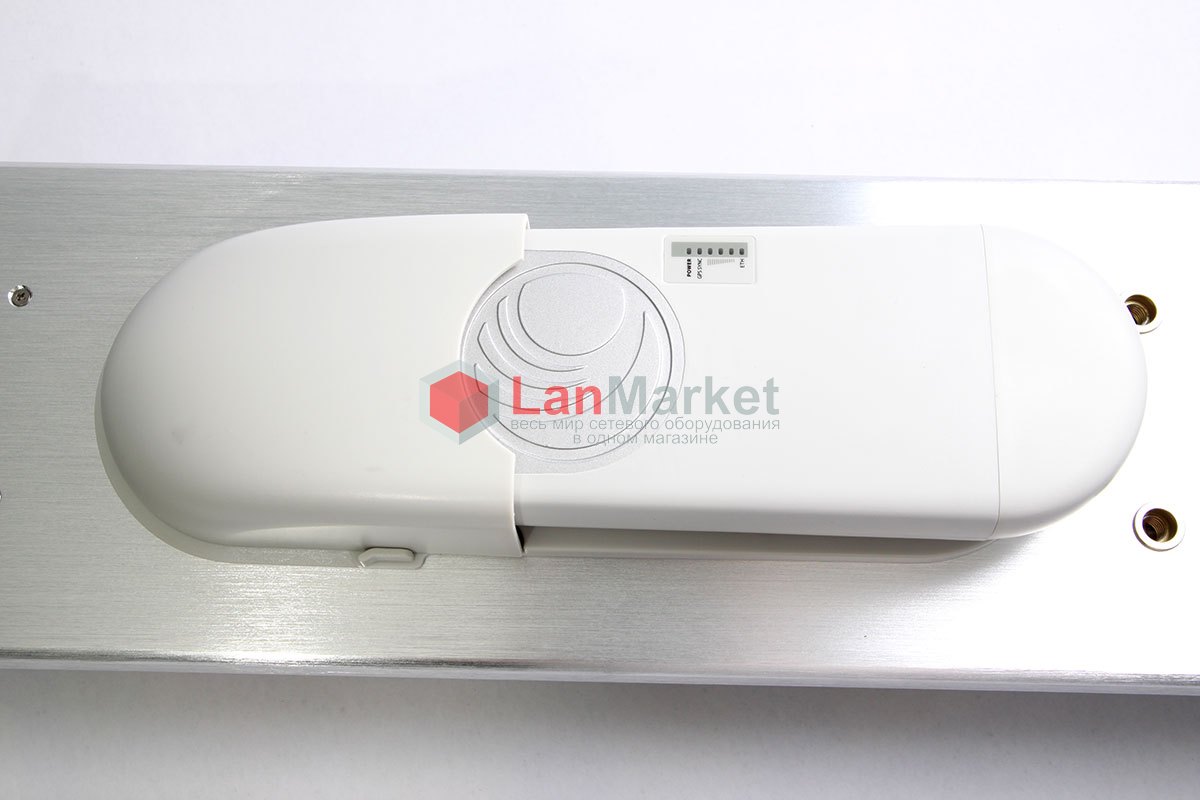

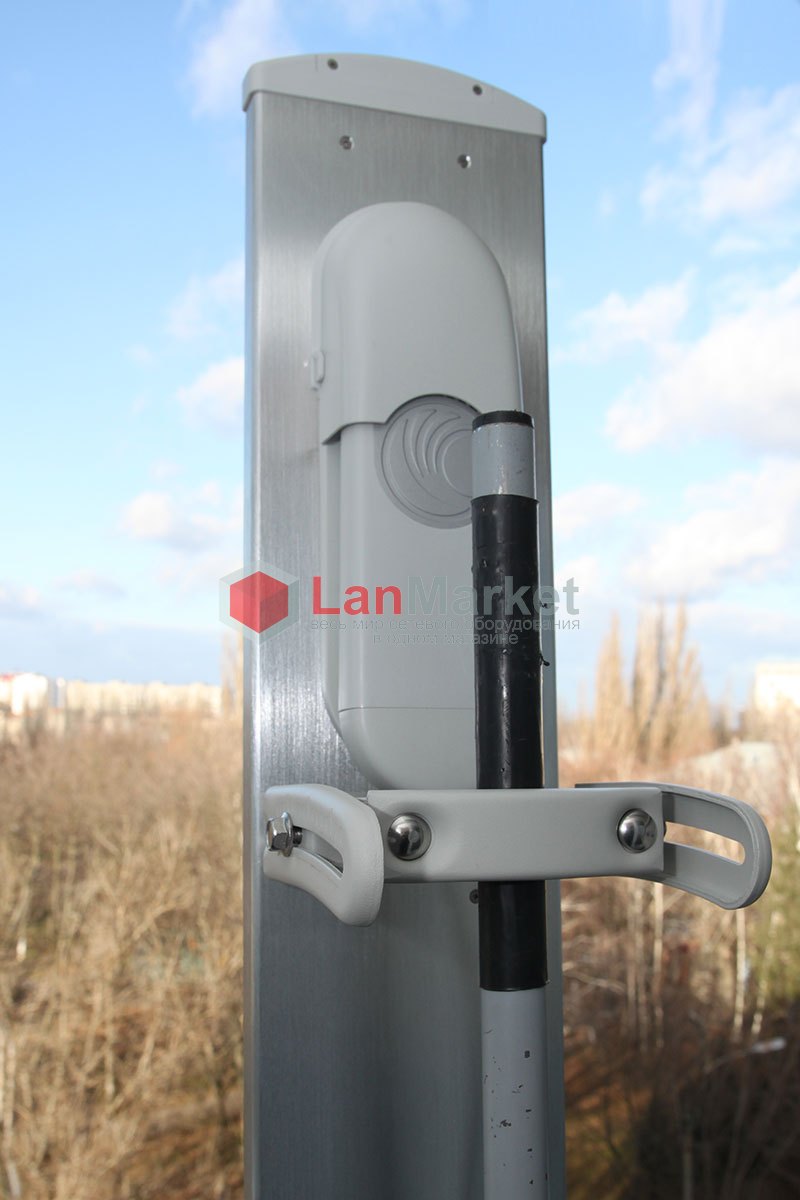

Якщо ви читали огляд секторної антени Cambium Networks ePMP 5GHz Sector Antenna , посилання на який є вище, то ви напевно знаєте, що завдяки зручній системі кріплення базової станції, безпосередньо до антени, складання та встановлення всієї точки доступу відбувається досить просто. Достатньо закріпити ePMP 1000 GPS Sync на корпусі антени, прикріпити кронштейни та вся базова станція, готова до монтажу.

Весь процес монтажу, включаючи попереднє збирання, яке можна зробити заздалегідь, займає не більше години. Кріпильні елементи антени мають зручне регулювання кута нахилу, і навіть шкалу.

Однак, для встановлення базової станції, вам знадобиться ряд інструментів (гайкові ключі, плоскогубці, викрутка), тому що кріплення має бути дуже надійним, щоб витримати сильні вітри та інші несприятливі погодні умови.

А в цілому, процедура монтажу досить проста, і не вимагає ніяких особливих навичок чи умінь.

Встановлення абонентських станцій

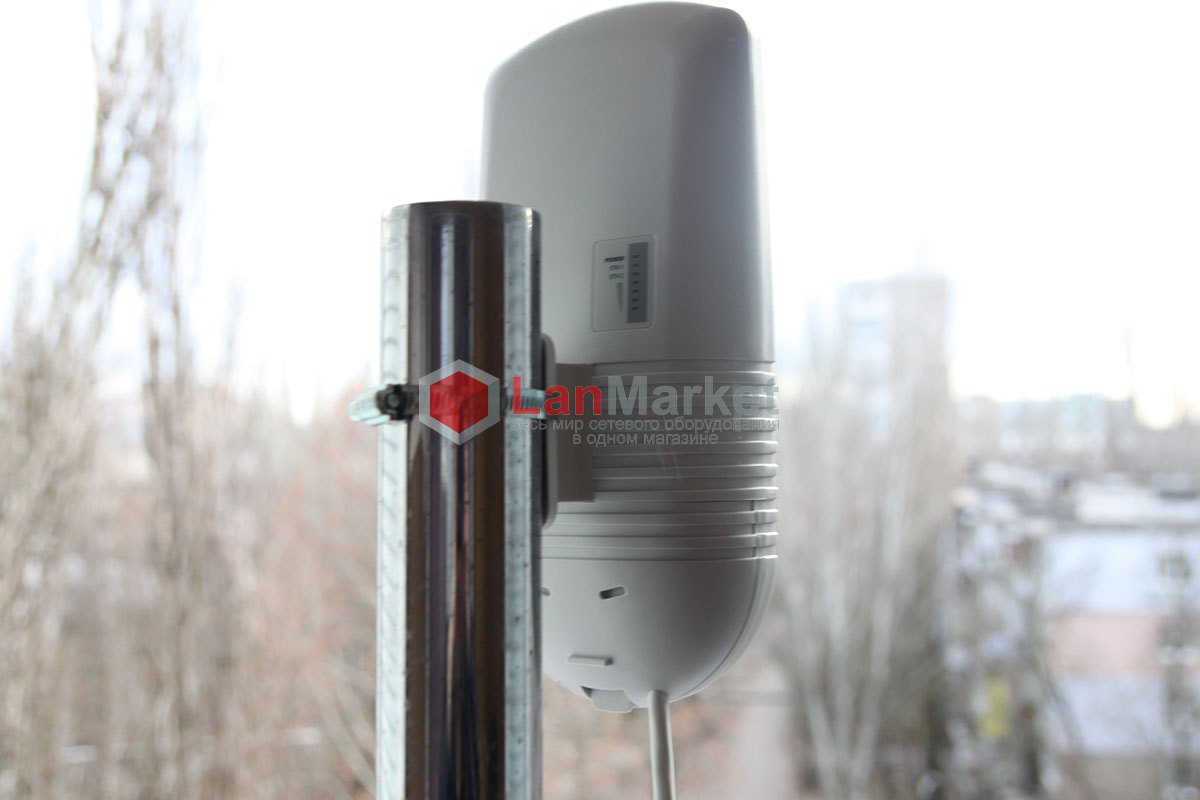

Із встановленням абонентських станцій, справа ще простіше. Тут достатньо закріпити монтажний кронштейн, звичайним хомутом до консолі або труби і "навісити" на нього пристрій. Яке просто одягається у спеціальні пази на задній стінці корпусу.

Тут, взагалі, весь процес, займає не більше 10 хвилин, навіть з урахуванням прокладання та закріплення кабелю. І достатньо мати при собі маленьку викрутку.

Налаштування

Закінчивши всі монтажні роботи, настав час розгорнути нашу бездротову мережу. Однак весь процес налаштування базової станції та клієнтського обладнання вимагає певних знань і має ряд нюансів. І на наш погляд, гідний окремої статті.

З описом процесу налаштування, ви можете ознайомитись за посиланнями:

- Налаштування базової станції ePMP 1000 GPS Sync
- Налаштування абонентської станції ePMP 1000, підключення до бездротового провайдера

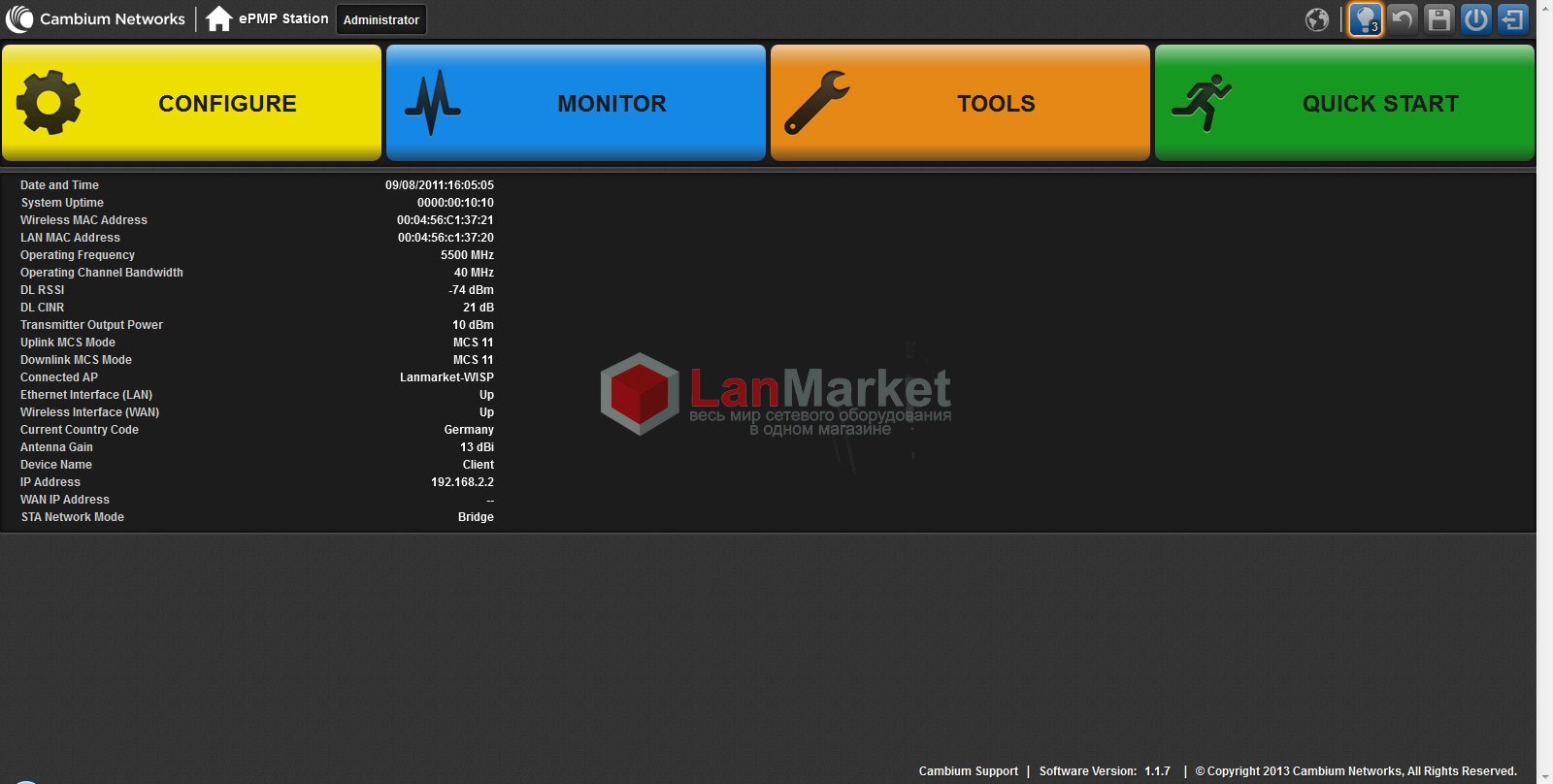

Але завдяки простому і інтуїтивно зрозумілому інтерфейсу програмного забезпечення всіх пристроїв Cambium Networks ePMP, з добре структурованим меню і можливістю використання майстра швидкого налаштування Quick Start, ця процедура не повинна викликати ніяких труднощів.

Якщо ви хоч раз мали справу з налаштуванням мережевих пристроїв і розумієте сенс тих чи інших параметрів, то все це не триватиме багато часу.

Тестування

Розгорнувши мережу та встановивши з'єднання між базовою станцією та абонентами, ми можемо приступати до перевірки та тестування пропускної спроможності. Всі тести ми будемо проводити за допомогою програмного забезпечення Mikrotik Bandwidth Test, встановленого на персональних комп'ютерах, що знаходяться на різних сторонах бездротового каналу. Запустивши тест, ми намагатимемося досягти максимального і при цьому стабільного результату.

Першим ми протестували абонентську станцію, розташовану в приміщенні. Оскільки виробник стверджує, що платформа ePMP здатна забезпечувати стабільний зв'язок, навіть за умов відсутності прямої видимості, ми вирішили це перевірити. Пристрій був встановлений на підвіконні за склом.

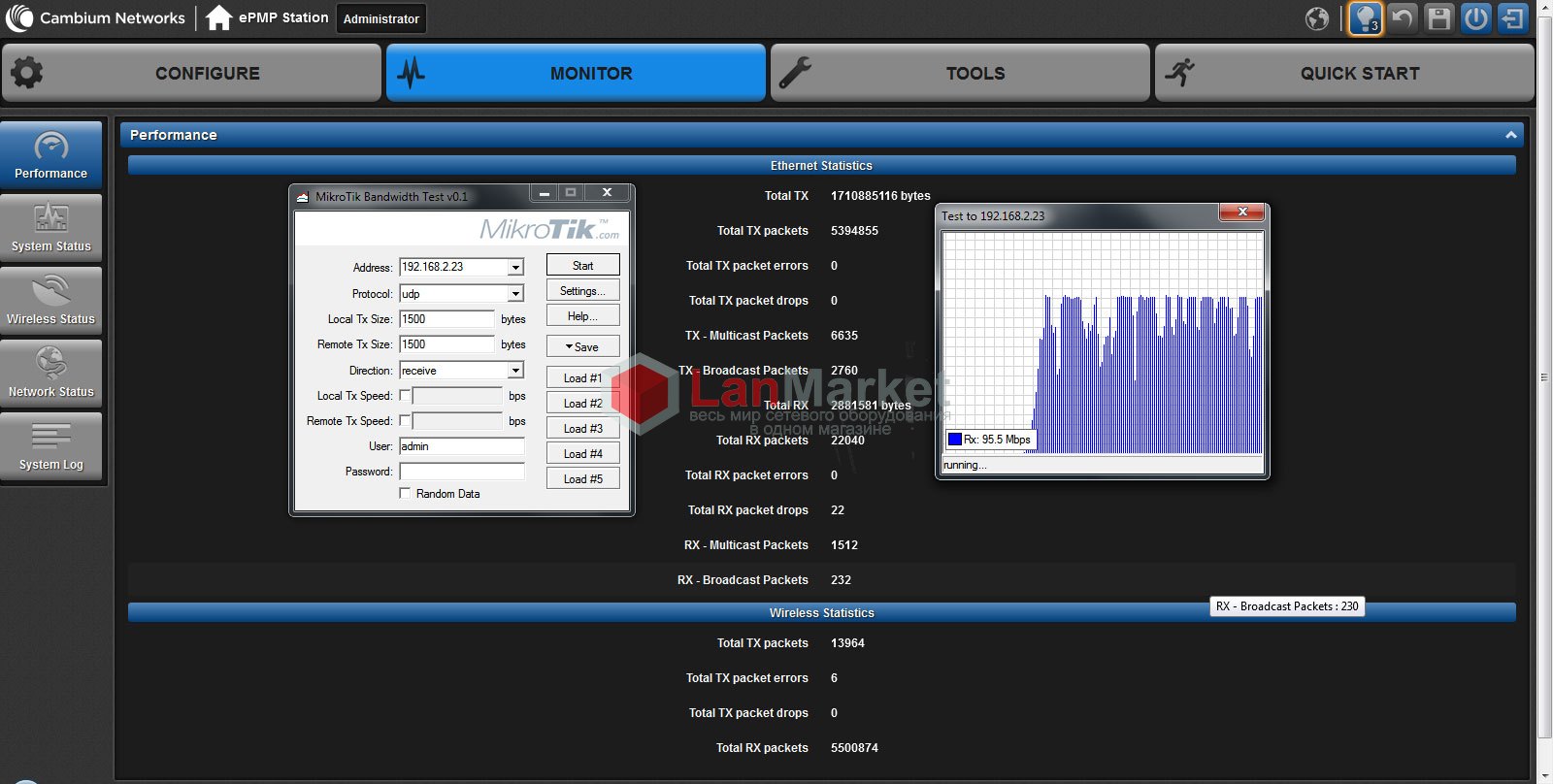

Після запуску тесту та деяких регулювань положення абонентської станції ми отримали результат, який нас дуже порадував. Не дивлячись на певну нестабільність, яку можна побачити на графіку нижче, середня швидкість з'єднання склала 90Mbit/s. Що, на наш погляд, можна вважати відмінним результатом для таких умов.

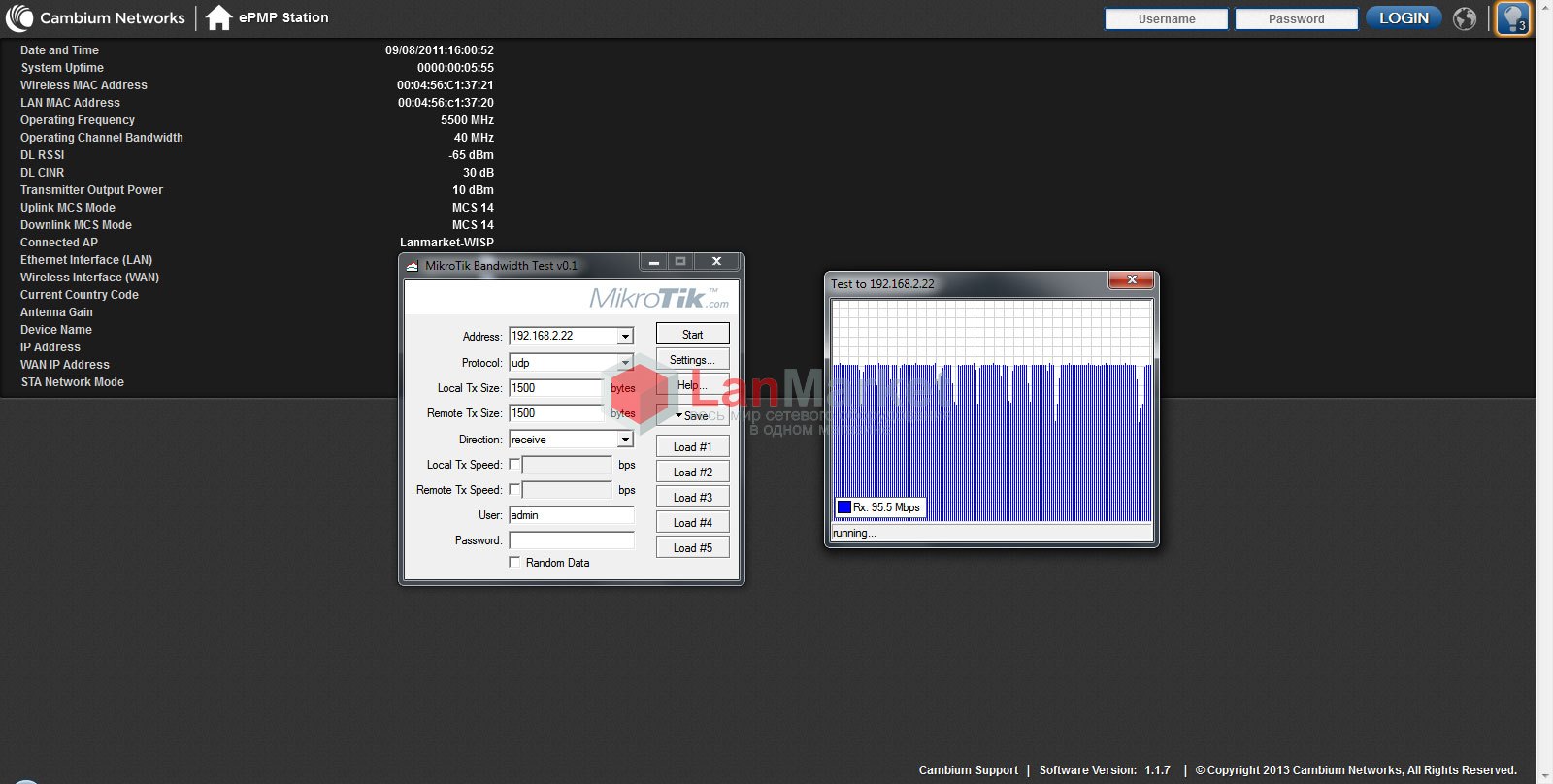

Далі ми перейшли до абонентської станції ePMP 1000 , що знаходиться в межах прямої видимості. І отримали цілком прогнозований та стабільний результат у 95Mbit/s. Швидкість була постійною та з мінімальними змінами.

Отже, ми можемо сказати, що платформа Cambium Networks ePMP цілком відповідає заявленим характеристикам. Однак, не можна не помітити, що найбільш вузьким місцем у всій цій мережі є 10/100Mbit/s Fast Ethernet порт абонентських станцій. Адже, цілком імовірно, що можна було отримати й набагато більшу пропускну спроможність, але все вперлося у 100 мегабітний порт.

Єдине, що ми не змогли перевірити, то це заявлених 120 абонентів на сектор. Але 5-6 клієнтів, без проблем працювали одночасно в режимі тесту з максимальним навантаженням, без падіння швидкості з'єднання.

Порівняння

Отримавши результати тестування пропускної спроможності мережі, побудованої на базі платформи ePMP від Cambium Networks, настав час замінити обладнання та провести повторні тести.

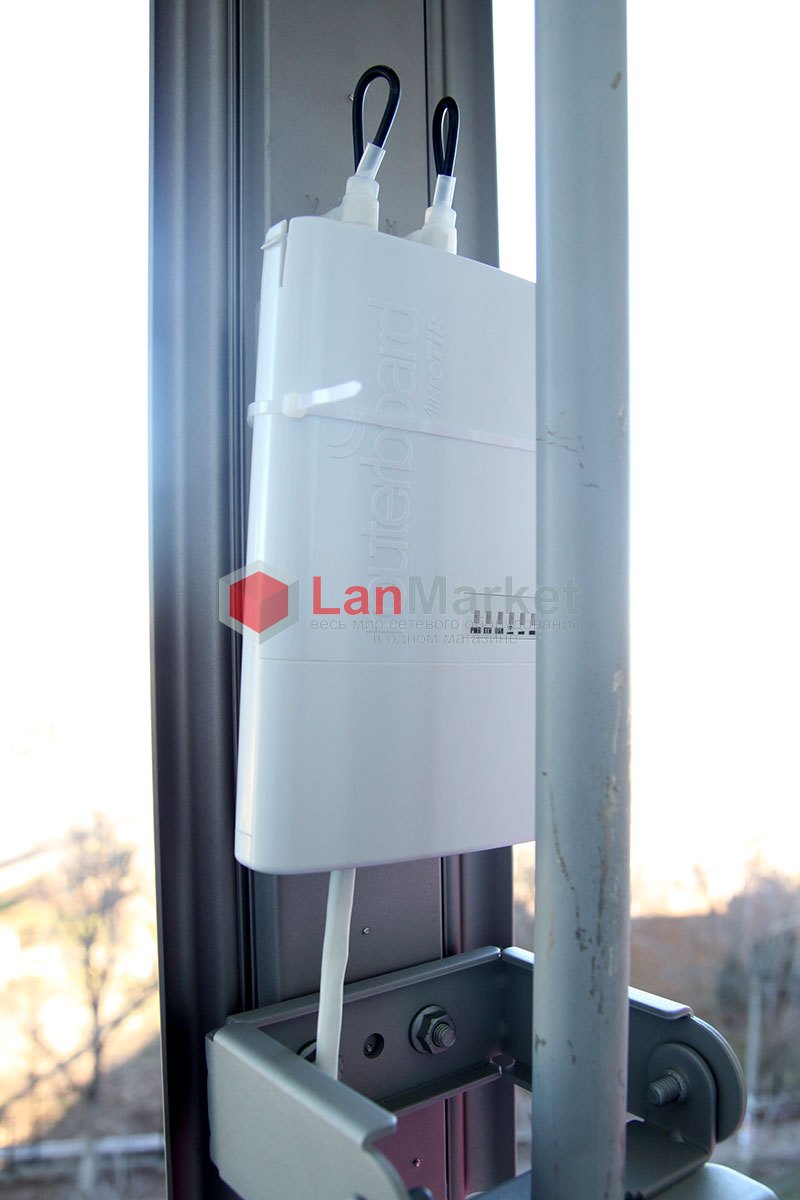

Як ми домовилися з початку, для порівняння ми будемо використовувати обладнання від компанії Mikrotik, зокрема для створення базової станції, ми візьмемо бездротову точку доступу RB912UAG-5HPnD-OUT . Правда, оскільки даний виробник не випускає секторні антени, то ми задіємо антену UBNT AirMax Sector 2G-16-90 . А як абонентські станції, послужать Mikrotik SXT G-5HnD .

Всі інші умови залишаються колишніми.

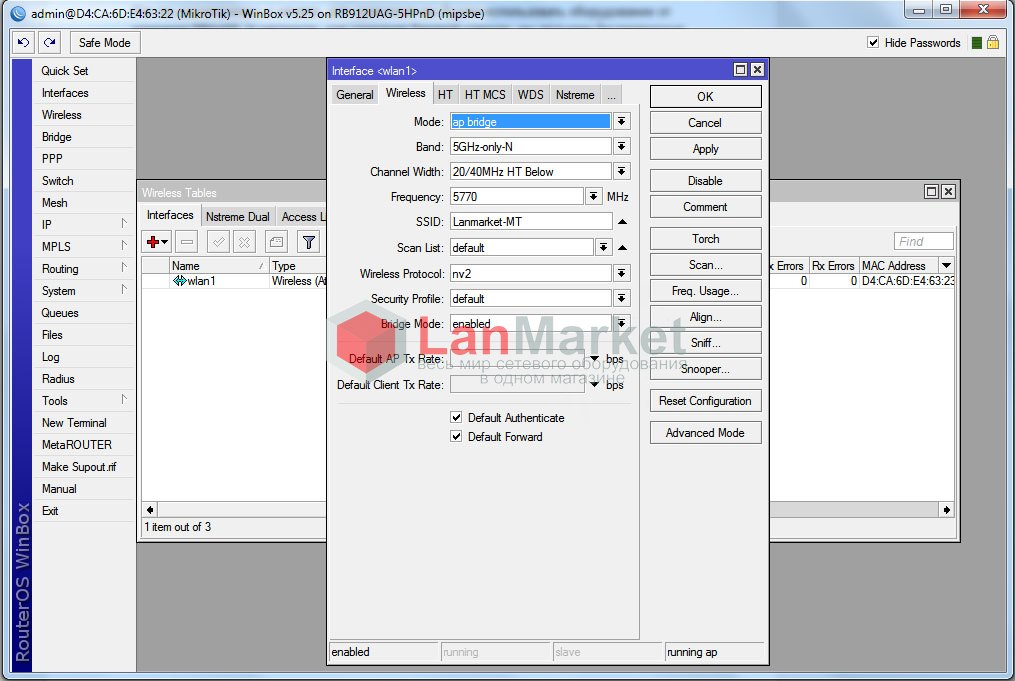

При цьому, налаштування мережі проводилося таким чином, щоб максимально відповідати параметрам попереднього тесту. Було задіяно пропрієтарний протокол Mikritik NV2, який так само як і ePMP, використовує технологію множинного доступу з поділом за часом (TDMA) для роботи з великою кількістю абонентів у мережах, побудованих за топологією точка-многоточка.

Більш детально, про налаштування бездротових пристроїв Mikrotik, що працюють під керуванням мережної операційної системи RouterOS , на нашому сайті є більше двох десятків статей, тому ми не будемо докладно описувати цей процес.

І після розгортання всієї мережі ми починаємо її тестування. Як і раніше, для цього ми використовуємо утиліту Mikrotik Bandwidth Test, встановлену на персональних комп'ютерах, розташованих по обидва боки бездротового з'єднання.

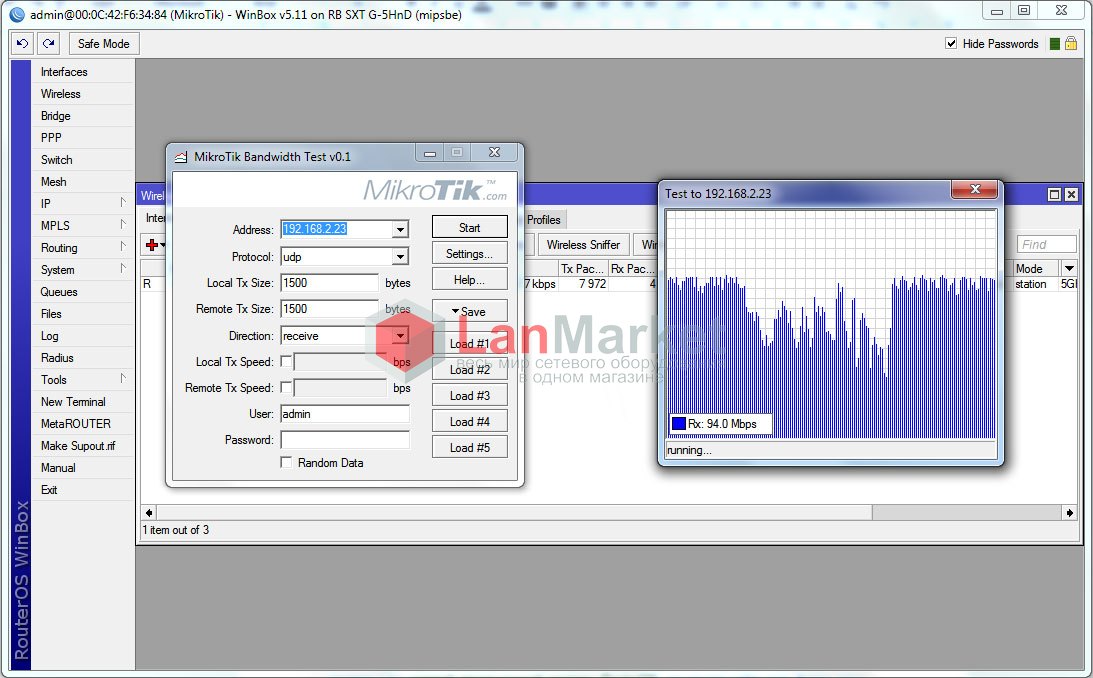

Першим ми перевіряємо пропускну здатність клієнта, розташованого в приміщенні. І після низки невеликих регулювань, ми змогли досягти результату в 95Mbit/s. Що цілком відповідає результатам першого тесту із обладнанням Cambium Networks. Одним словом – жодних сюрпризів чи несподіванок.

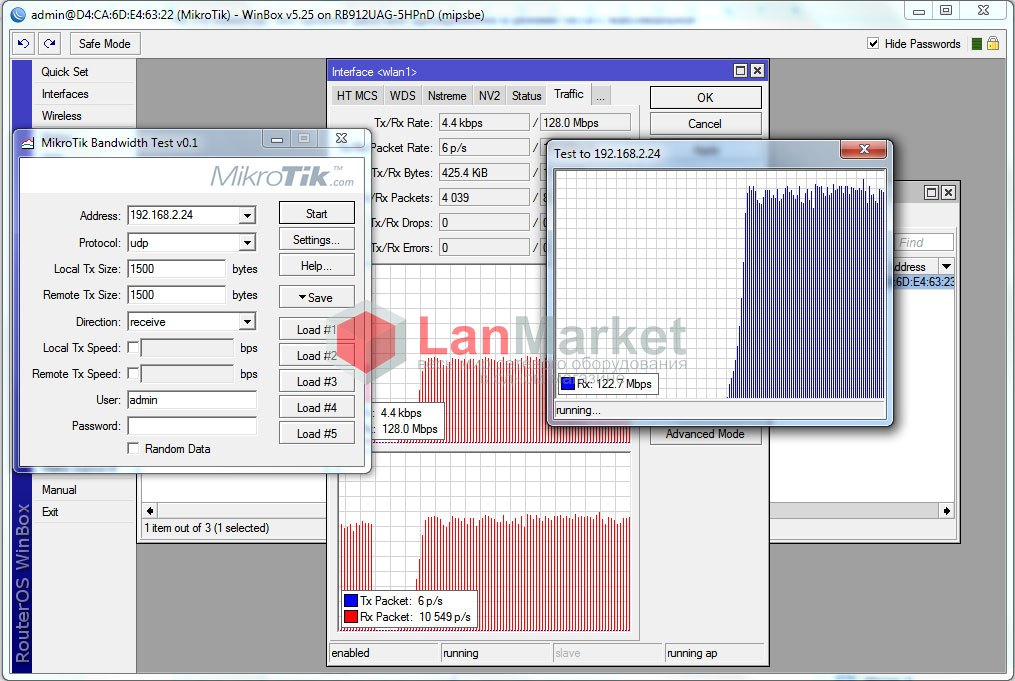

А ось, клієнт Mikrotik SXT G-5HnD, розташований у зоні прямої видимості, показав інші результати, значно підвищивши планку наших тестів. Навіть без будь-яких додаткових регулювань, просто, спочатку спрямований у бік базової станції, він легко "видавав на гора", стабільні 120Mbit/s.

Висновки

Головний висновок, який напрошується сам собою, дивлячись на результати цих тестів, це наявність гігабітного порту у пристроїв Mikrotik, дає значну перевагу. Хоча в цілому, платформа ePMP від Cambium Networks, показала себе досить добре. Наприклад, при порівнянні з пристроями Ubiquiti Networks (які також обладнані портами 10/100Mbit/s Fast Ethernet), результати практично не відрізнялися.

Правда, не в одному з тестів, ми не змогли перевірити заяву виробника про те, що базова станція Cambium Networks ePMP 1000 GPS Sync здатна витримувати навантаження до 120 абонентів на сектор, тому що просто в нашому розпорядженні немає стільки обладнання. Але у всіх тестах ми пробували підключати 5-6 клієнтів. І у випадку з пристроями Cambium Networks і Mikrotik, такі навантаження абсолютно ніяк не позначалися на загальній продуктивності мережі, завдяки технології TDMA.

Отже, підсумовуючи, ми можемо з упевненістю сказати, що Cambium Networks ePMP, цілком може скласти конкуренцію більшості іменитих виробників. Особливо це виражено співвідношенням ціна/продуктивність, де це обладнання просто поза конкуренцією.
