Тестування обладнання Cambium Networks ePMP у порівнянні з обладнанням Ubiquiti Network

У цій статті, ми побудуємо невелику мережу з використанням базової станції Cambium Networks ePMP 1000 GPS Sync , секторної антени Cambium Networks ePMP 1000 5GHz Sector Antenna та клієнтських станцій Cambium Networks ePMP 1000 Integrated Radio , розташованих у різних точках. Після цього проведемо ряд тестів пропускної спроможності. А потім, не змінюючи умов (місце проведення тестів), ми замінимо обладнання на базову станцію UBNT Rocket M5 Titanium, секторну антену UBNT AirMax Sector 5G-20-90 і UBNT NanoStation M5, як клієнтське обладнання. Після цього, знову проведемо тести пропускної спроможності. І насамкінець, ми порівняємо отримані результати.

Встановлення базової станції ePMP 1000 GPS Sync

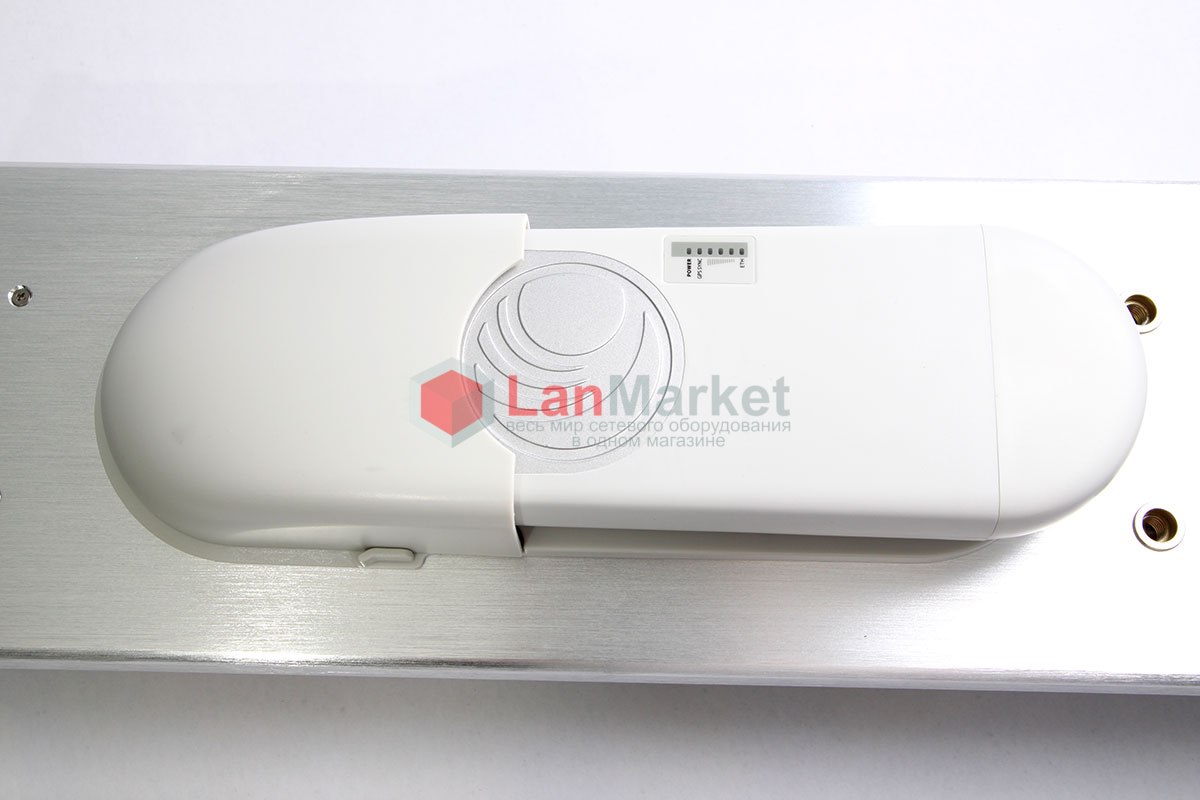

Почнемо ми, ясна річ, з монтажу обладнання. І в першу чергу, встановимо базову станцію та антену. Конструкція ePMP 1000 GPS Sync передбачає надійне кріплення пристрою, безпосередньо на задній стінці корпусу антени ePMP 5GHz Sector Antenna. Тому, складання всієї конструкції, можна зробити заздалегідь.

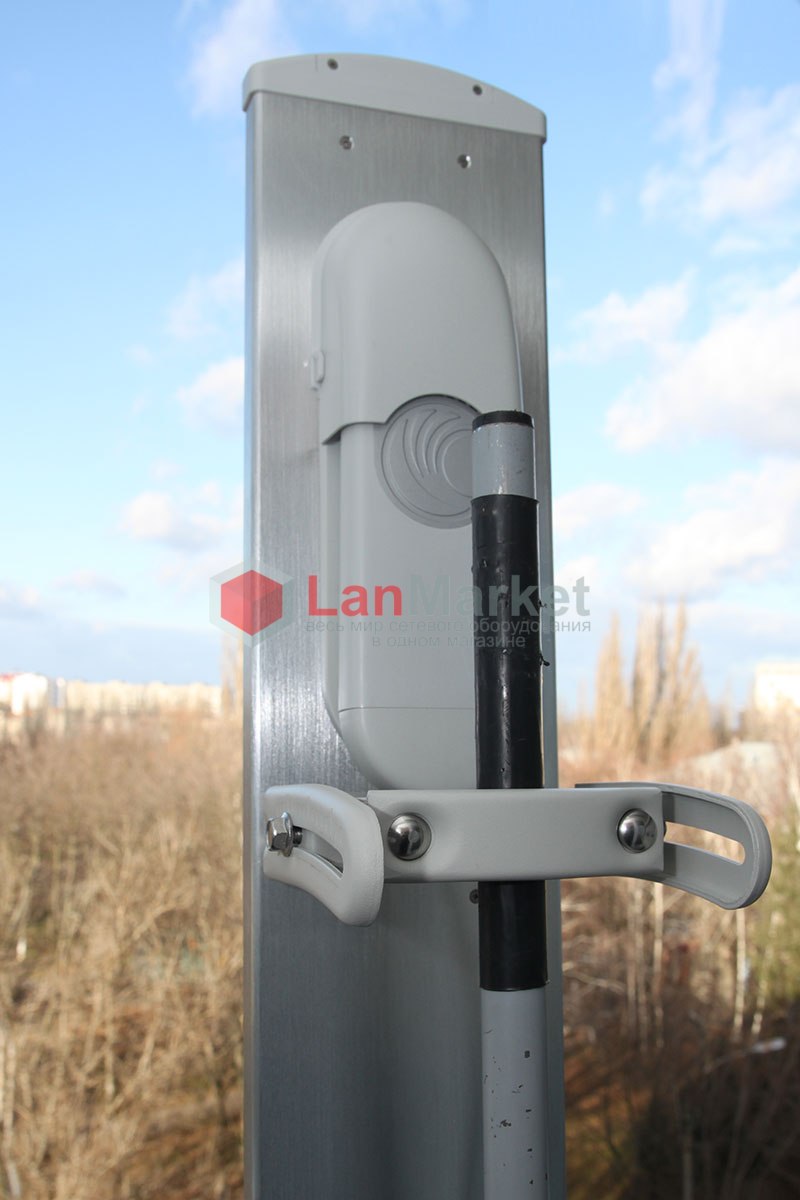

При цьому вже зібрана антена досить легко кріпитися на щоглі або консолі. Однак, як ми писали в огляді антени , зробити це без інструментів – не вдасться. Але це і не дивно, веди така конструкція, яка повинна бути достатньо надійно закріплена, щоб витримувати високі вітри та інші несприятливі впливи навколишнього середовища.

На верхньому кронштейні кріпильного блоку є шкала з насічками для регулювання вертикального кута. Однак, що це за шкала (міліметри, градуси, кілограми), не зрозуміло, тому що немає жодних позначень.

Тим не менш, установка досить проста і не вимагає ніяких особливих навичок, та й часу на складання та монтаж пішло зовсім небагато.

Монтаж абонентських станцій ePMP 1000

З абонентськими станціями ePMP 1000, справи ще простіше. У комплекті йде тільки кронштейн, який достатньо прикріпити хомутом до консолі або щогли, і надіти сам пристрій.

Вся ця процедура займає не більше 10 хвилин, з урахуванням прокладання та закріплення кабелю.

Однак, через таку конструкцію, немає можливості змінювати кут нахилу. І у разі такої потреби, вам доведеться якось викручуватися. На щастя, такі ситуації трапляються вкрай рідко.

Умови

Ми встановили базову станцію із секторною антеною, на висоті близько 20 метрів над землею. У зоні дії базової станції ми розташували два абонентські пристрої, на відстані близько 1км і 300 метрів. При цьому далекий клієнт знаходиться в зоні прямої видимості, а ближній, за густими кронами дерев. Висота розташування абонентів – 3 та 15 метрів над землею.

Налаштування

Процес налаштування пристроїв та конфігурації всі мережі, це питання досить копіткий, і має низку своїх нюансів. Тому ми вирішили винести його в окремі статті:

- Налаштування базової станції ePMP 1000 GPS Sync

- Налаштування абонентської станції ePMP 1000, підключення до бездротового провайдера

Якщо вам цікаві аспекти процесу налаштування обладнання Cambium Networks ePMP, ви можете ознайомитися з ним зі статей вище.

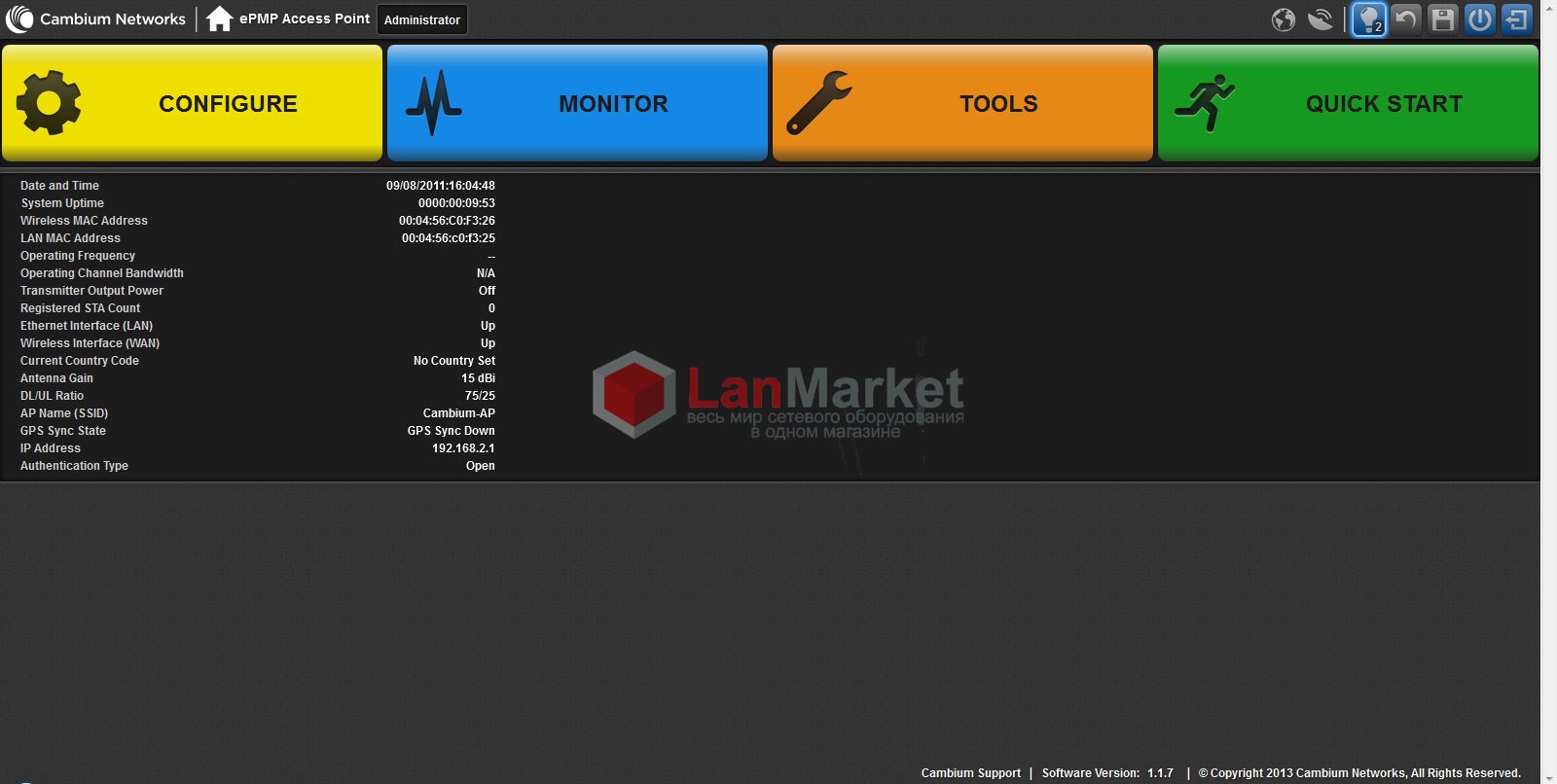

Але хочеться помітити, що все налаштування, не займає багато часу, і під силу, навіть більш-менш освіченій людині. Пристрої мають інтуїтивно зрозумілий інтерфейс, з чітким поділом налаштувань за категоріями, а також є майстер швидкого налаштування - Quick Start.

Тестування

Після того, як ми всі встановили та налаштували, можна приступати до тестування пропускної спроможності, розгорнутої нами, бездротової широкосмугової мережі.

Для цього, ми будемо використовувати програмне забезпечення Mikrotik Bandwidth Test, встановлене на комп'ютерах, розташованих по різні сторони бездротового каналу.

Першим, тестувався клієнт, що у межах прямої видимості, з відривом 1км. Після ряду регулювань нам вдалося досягти певних результатів, які були наступними - 47-48Mbit/s на передачу і 35-37Mbit/s на прийом. Що з урахуванням встановленого на базовій станції режиму DL/UL 50/50, дає сумарну пропускну здатність в 80-85Mbit/s.

Трохи довше нам довелося повозитися з другим клієнтом, який знаходився поза зоною прямої видимості, на відстані 300 метрів, та ще й на висоті не більше пари метрів над землею.

Однак трохи повозившись з кутом нахилу та юстировкою самого пристрою, ми отримали цілком прийнятний, на наш погляд, для таких умов результат. Але ось як, раз тут, як ми писали вище про кріплення... нам довелося виявити кмітливість, і викручуватися підручними засобами. У результаті швидкість з'єднання нам вдалося підняти, і вона знаходилася в середньому значенні 65Mbit/s в одному напрямку і до 45-50Mbit/s у зворотному. Що сумарно, навіть перевищує 100Mbit/s, однак, отримати їх все одно не вдасться, тому що вузьке місце у вигляді 10/100Mbit/s Fast Ethernet порту.

Так що в цілому, навіть у важких умовах, без прямої видимості, платформа ePMP від компанії Cambium Networks показує чудові результати. Причому хочеться відзначити, що навіть при роботі кількох абонентів одночасно пропускна здатність залишається на одному рівні.

На жаль, ми не змогли перевірити можливість одночасної роботи одразу 120 клієнтів (як обіцяє виробник), але 5-6 клієнтів, запущених одночасно на тест, показували цілком стабільний результат.

Порівняння

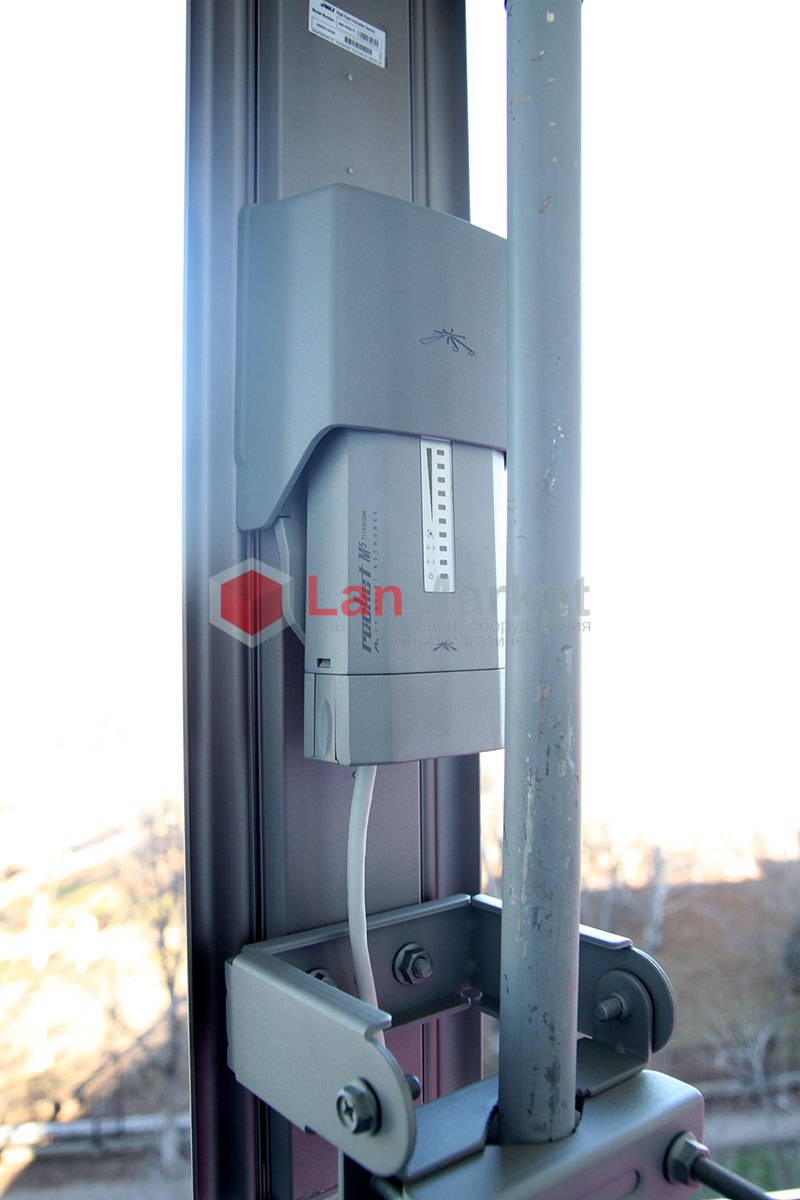

Як ми говорили на початку, просто перевірити можливості обладнання Cambium Networks ePMP, нам не достатньо. Ми хочемо порівняти його з аналогічними пристроями іменитих виробників. І в даному випадку, ми будемо порівнювати результати тестів з пристроями від компанії Ubiquiti Networks , а саме - як базова станція, ми будемо використовувати бездротову точку доступу Rocket M5 Titanium і секторну антену UBNT AirMax Sector 5G-20-90 . А абонентськими станціями, послужать пристрої NanoStation M5 .

Всі умови тестів залишаться ідентичними, ми просто замінимо пристрої.

Детальні описи процесу встановлення та налаштування, ми опустимо, оскільки про них ми вже не раз писали, і цю інформацію, ви легко зможете знайти на нашому сайті, в оглядах або розділі статей з налаштування.

Тому, виконавши не складну процедуру монтажу та налаштування мережі, ми одразу переходимо до тестування. Єдине, треба згадати, що при налаштуванні ми задіяли фірмову технологію компанії Ubiquiti Networks - AirMAX.

Як і у випадку з пристроями ePMP, для тестів ми використовуватимемо програму Mikrotik Bandwidth Test, встановлену на комп'ютерах, по різну сторону бездротового з'єднання.

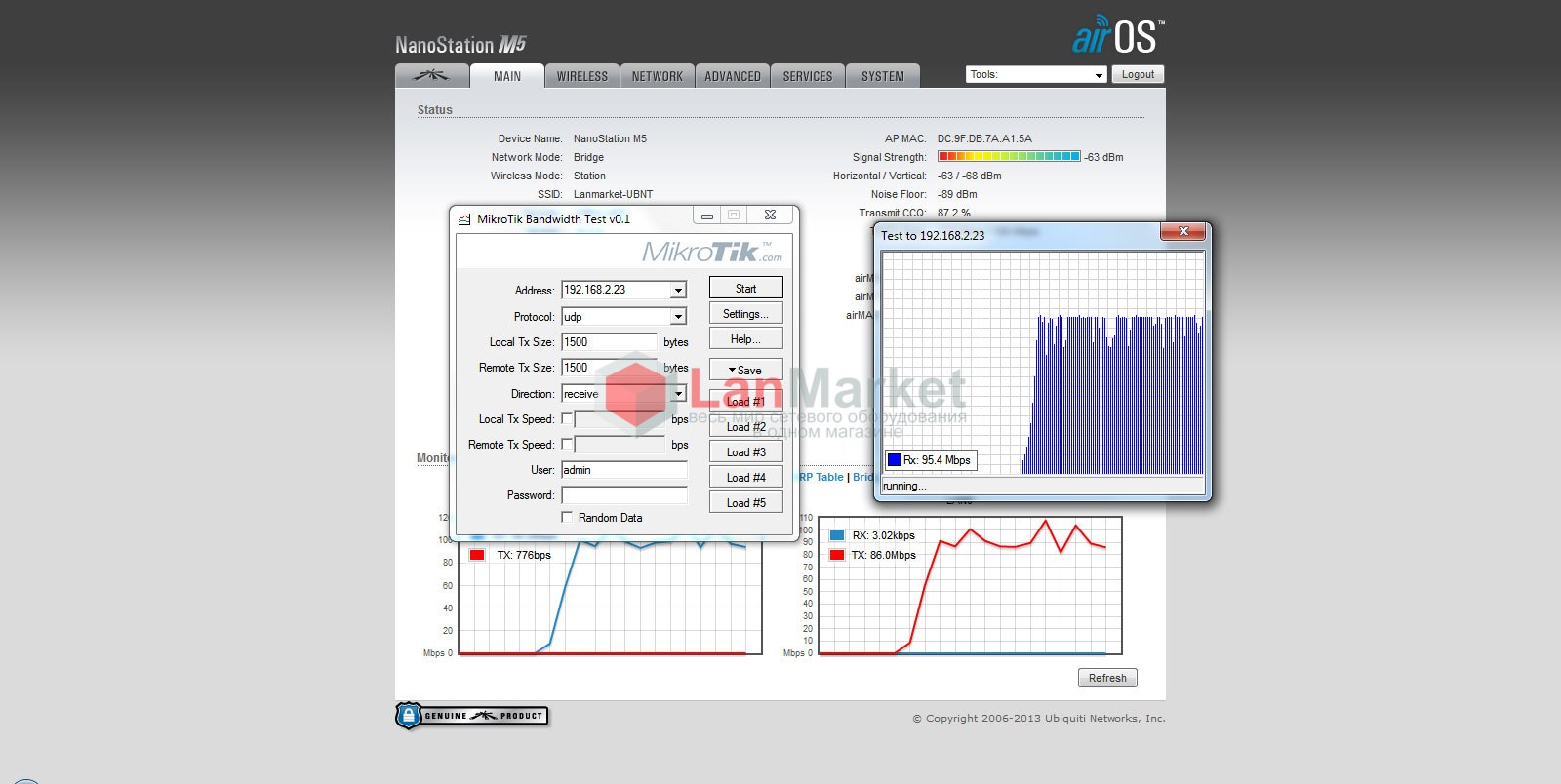

Першим ми протестували абонента, що у зоні прямої видимості, з відривом порядку 1км. Як і у випадку з обладнанням Cambium Networks, цей зв'язок вийшов досить стабільним із середньою швидкістю в 85Mbit/s. Що поки що, зрівнює результати обох тестів.

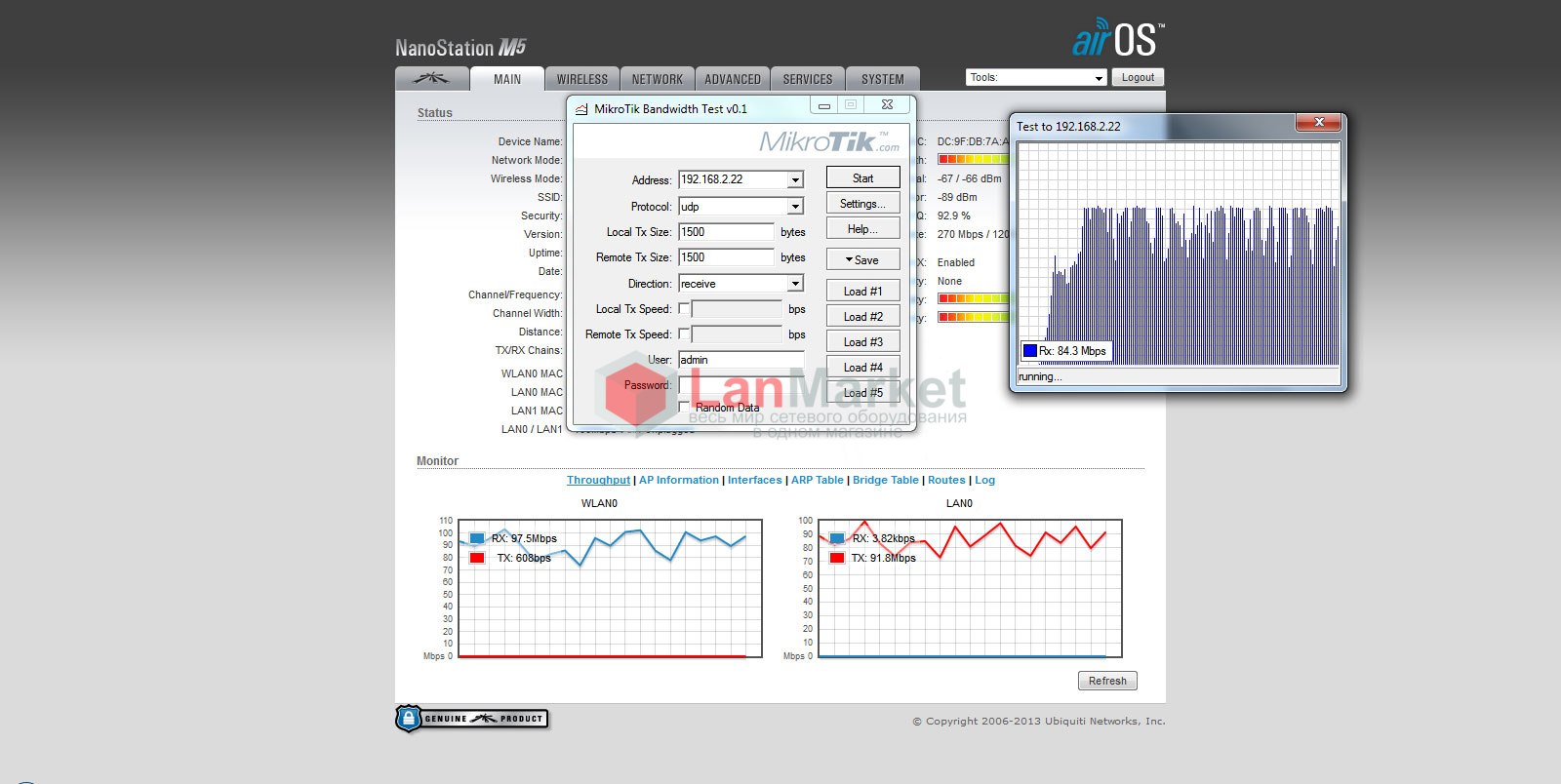

Залишилося провести останній тест, з другим клієнтом, розташованим на відстані всього 300 метрів, але закритого деревами. Але виявилося, що і тут схожа з першим тестом, ситуація. У випадку з обладнанням Ubiquiti Networks, даний клієнт показував практично рівний графік із середньою швидкістю трохи вище 90Mbit/s. Що в принципі так само обумовлено 100Mbit/s Ethernet портом, яким обладнаний NanoStation M5.

Таким чином, ми бачимо, що результати Cambium Networks і Ubiquiti Networks в однакових умовах практично однакові. Однак, все ж таки є певна перевага технології TDMA, що застосовується у пристроях платформи ePMP 1000 . При підключенні та максимальному навантаженні п'яти абонентів, UBNT показав невелике, проте падіння середньої швидкості всіх клієнтів.

Висновки

Підбиваючи підсумки даного порівняльного тестування, можна з упевненістю сказати, що обладнання Cambium Networks ePMP показало відмінні результати, які практично не поступаються результатам показаним обладнанням Ubiquiti Networks, в аналогічних умовах, а в деяких випадках, і перевершують їх.

А технологія TDMA, що використовується для побудови широкосмугових бездротових мереж на базі платформи ePMP, значно підвищує можливу кількість абонентів, здатних працювати з базовою станцією, без погіршення якості обслуговування та пропускної спроможності.

Загалом, всі пристрої ePMP від Cambium Networks повністю підтвердили заявлені характеристики, з тих, які ми змогли протестувати.
