Порівняльний огляд EdgePoint EP-R6, EP-R8 та EP-S16: спрощуємо комутацію всередині мережі

12 жовтня у Лас-Вегасі на щорічній конференції NEXT 2015 Роберт Пера анонсував вихід нового покоління пристроїв під назвою EdgePoint. З моменту анонсу до появи цих пристроїв у роздробі пройшов майже рік, тому поспішаємо поділитися з вами своїми враженнями від EdgePoint EP-R6 , EP-R8 і EP-S16 .

У рамках даного огляду ми розглянемо всі новинки, познайомимося з їхніми характеристиками та особливостями. Але перед тим, як приступити до огляду першої моделі, давайте згадаємо, як у Ubiquiti взагалі виникла ідея створити щось подібне. Вся справа у зворотному фідбеку, Ubiquiti має велику інтернет-спільноту, яка безперервно ділиться своїм досвідом. Дуже часто адміністратори та IT-фахівці діляться фотографіями своїх розподільчих щитків і досить часто в них можна побачити хаос кабелів. У реальному житті доводиться підключати різні пристрої та різні мережі, що призводить до використання пристроїв різного типу. Все це призводить до великої кількості кабелів.

Якщо щитова всередині приміщення, а місця багато – знайти вихід із ситуації досить просто. Але як бути, якщо вся комутація відбувається на даху приміщення чи зовсім на вежі? У разі непередбаченої ситуації, піднятися нагору нескладно, а як бути в негоду? Зі збільшенням кількості пристроїв та фізичних з'єднань, знижується надійність системи загалом. Не думаємо, що вам захочеться застрягти на вежі в спробах усунути несправність.

Власне, так і з'явився EdgePoint, що є відгалуженням сімейства EdgeMAX. Незважаючи на комерційну спрямованість, молодша модель завдяки низькій ціні може з успіхом застосовуватися в домашніх мережах. Але про все по порядку.

EdgePoint EP-R6: полегшена версія з багатим функціоналом

EP-R6 можна розшифрувати як EdgePoint 6-pot Router. Пристрій поставляється в невеликій коробці із звичним для Ubiquiti оформленням. Крім EP-R6 у комплекті ви також знайдете гігабітний PoE-адаптер , мережевий кабель , металевий хомут та коротку інструкцію.

Комплектний адаптер POE-24-30W (24В 1.25А) на звороті містить спеціальний знімний елемент кріплення, призначений для зручного настінного кріплення.

Сам пристрій досить компактний, грані заокруглені. На передній панелі знаходиться кришка інтерфейсного блоку та індикатори.

Кришка тримається за допомогою засувки та легко знімається без використання допоміжного інструменту. Для додаткової фіксації кришки в бічній частині кришки передбачено отвір для гвинта М4х6 (не входить до комплекту). Введення кабелів здійснюється знизу, попередньо необхідно виламати заглушки.

У верхній частині пластикового корпусу розташований блок із індикаторами, всього їх 12 шт. Самі індикатори досить зручно згруповані: окремо розташований індикатор живлення та індикатор eth5/SFP. 10 індикаторів, що залишилися, позначають статус портів eth1-eth4: перший ряд відображає статус PoE (увімкнено/вимкнено), нижній - активність інтерфейсу.

На жаль, індикатори не двоколірні, а на самих портах індикації немає взагалі, тому швидкість конкретного інтерфейсу можна буде дізнатися тільки в панелі управління.

На звороті корпусу є кріплення, що нагадує модифікацію quickMOUNT . Кріплення до щогли здійснюється за допомогою хомута або стяжок. При настінному монтажі доведеться пофантазувати.

Набір інтерфейсів схожий на EdgeRouter X . EdgePoint має 5 гігабітних інтерфейсів RJ-45, а також додатковий слот SFP (eth5). Сам слот трохи поглиблений, щоб у інтерфейсному блоці вмістився модуль і коннектор.

У лівій частині розташовується клема для підключення заземлення та клемна колодка DC In 24V. У нижній частині інтерфейсного блоку прорізані спеціальні пази, призначені для кабельних стяжок – по 2 прорізи на кожен інтерфейс.

Навіщо потрібна клемна колодка? За замовчуванням пристрій живиться за допомогою PoE з першого порту (eth0). У комплекті є блок живлення, потужністю 30 Вт. Якщо відібрати від цього максимальне енергоспоживання самого пристрою 7 Вт, ми отримаємо у своєму розпорядженні 23 Вт, і навіть більше.

На практиці цього буде достатньо для декількох пристроїв, за умови, що ви не завантажуєте їх одночасно. Для кожного порту вихідний струм може досягати 0.7А, що дає змогу видати до 16.8 Вт на порт.

Нарощувати вихідну потужність з допомогою заміни блоку живлення недоцільно, т.к. максимальний вхідний струм обмежений значенням 1.4 А. Якщо пристрої ненажерливі - слід використовувати ту саму клемну колодку, розраховану на силу струму до 3 А, що еквівалентно 72 Вт.

Використання клем надає додатковий бонус у вигляді додаткового порту PoE Out. Так-так, eth0 можна використовувати як PoE In, так PoE Out. Багато хто, напевно, поставить питання, чому на інтерфейсному блоці немає відповідного маркування? Відповідь можна знайти в офіційній документації, і, як виявилося, все просто і логічно - при включенні PoE Out на eth0, єдиний спосіб запитати пристрій - тільки за допомогою клем. Тож майте це на увазі і не кажіть, що ми не попереджали!

Апаратна частина EP-R6

Як процесор застосовується двоядерний чіп на архітектурі MIPS1004Kc з робочою частотою 880 МГц та підтримкою апаратного прискорення при обробці пакетів. Об'єм оперативної пам'яті складає 256 Мбайт, стільки ж виділено для зберігання прошивки. Нічого вам не нагадує? Підказка, як на рахунок EdgeRouter X?

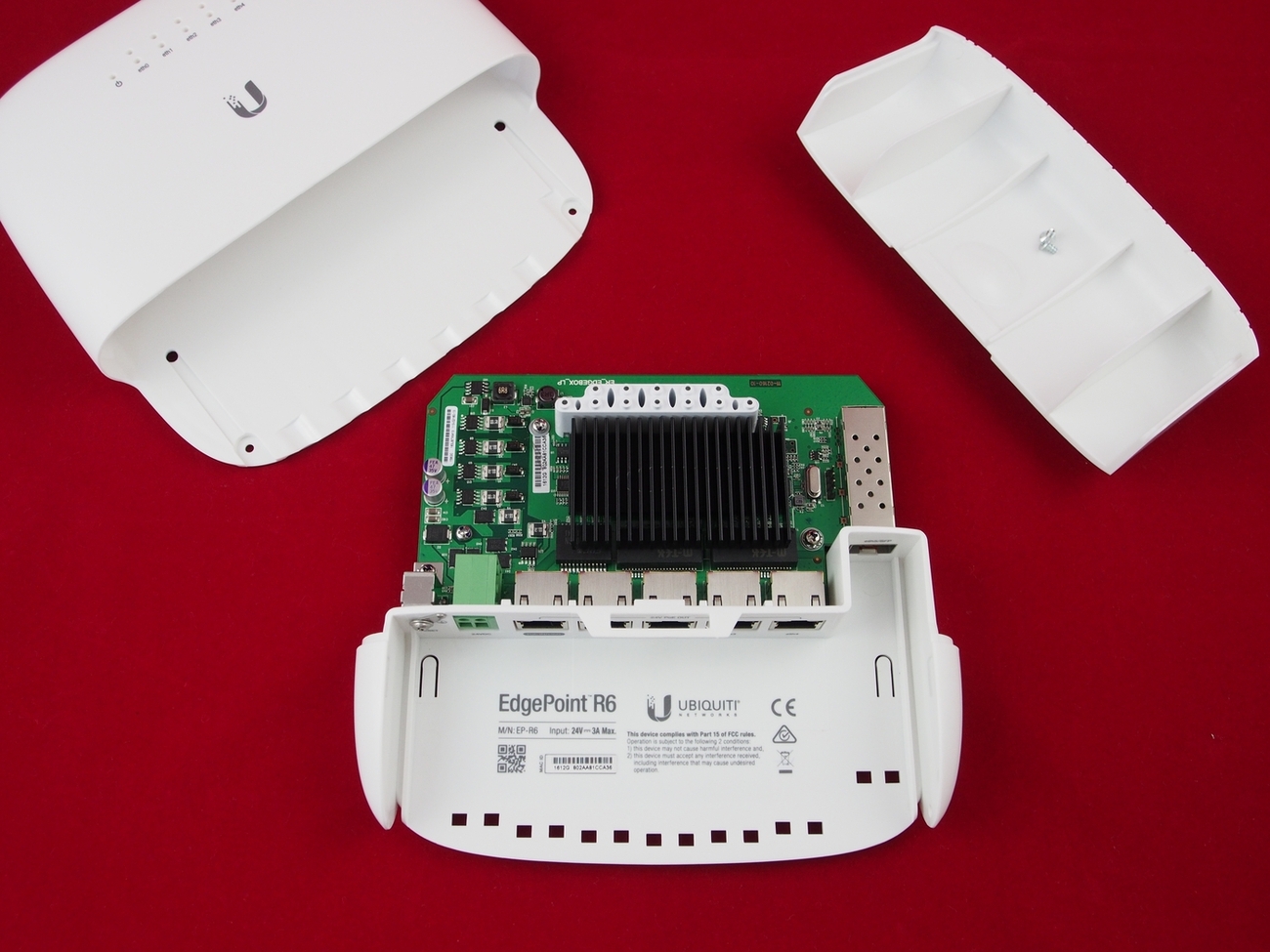

З двох сторін плату закрито масивними алюмінієвими радіаторами, знімати які ми не стали. Наявність великих радіаторів тішить, адже пластиковий корпус і використовувати його як частину системи охолодження не вийде. Загалом, якість паяння та виготовлення претензій не викликає.

Перше включення EP-R6

Перше включення здійснюється шляхом підключення до порту eth0 (Data+Power) за допомогою інжектора.

Попередньо для мережної карти слід встановити IP з діапазону 192.168.1.х, сам пристрій має IP 192.168.1.1.

До нас пристрій потрапив із встановленим ПЗ v.1.7.2, так що ми відразу оновилися до версії 1.9.0, подальші скріншоти наведені для цієї версії.

Основна відмінність між цими версіями - додавання підтримки DPI, у зв'язку з чим додався розділ Traffic Analysis. Якщо коротко, це система аналізу трафіку, що дозволяє отримувати статистику про те, який трафік переважає у розрізі портів та клієнтів. Ці дані можна використовувати для побудови правил QoS і більш тонкого настроювання файрволла.

Всі розділи та опції ідентичні тим, які використовуються в EdgeRouter X SFP . Воно і не дивно, адже EdgeRouter X, EdgeRouter X SFP та EdgePoint EP-R6 використовують одну і ту ж прошивку. По суті, EP-R6 - це EdgeRouter X SFP у всепогодному корпусі.

Відмінність є. Як ви пам'ятаєте, у комплекті з EdgeRouter X SFP поставляється адаптер на 24В 2.5А і він підключається до пристрою безпосередньо за допомогою DC-джека. У випадку з EdgePoint R6 сила струму на eth0 обмежена можливостями крученої пари і самого інтерфейсу, через що і застосовується термінальний блок DC In. Сам блок має електронний захист на вході для захисту в тому випадку, якщо ви переплутаєте полярність.

При використанні термінального блоку буде доступно сумарно до 5 портів з PoE Out. Харчування Passive PoE за замовчуванням відключено на всіх портах, щоб уникнути псування обладнання, для активації необхідно вибрати відповідну опцію в налаштуваннях вибраного порту.

EdgePoint EP-R8: EdgeRouter у новому вигляді

Дивлячись на перші фотографії EP-R6 і EP-R8 , складається враження, що EP-8 лише трохи більше за свого молодшого побратима. Зовнішність оманлива, EP-R8 - масивний і важкий пристрій.

Для порівняння, вага EP-R6 становить близько 0.6 кг при розмірах 190 х 180 х 50 мм, в той час як EP-R8 з кріпильним елементом важить майже 4 кг, розміри (площа) зросли більш ніж удвічі - до 330 х 380 х 90 мм. Причина такої ваги у використанні металевого корпусу, судячи з усього, це анодований алюміній з порошковим покриттям. Єдиний пластиковий елемент – кришка інтерфейсів. Пластик тут застосовується через те, що, по-перше, вона не несе навантаження, по-друге, вона тримається на гумовому хомуті (щоб уникнути втрати).

Сам корпус - саме те, чого ми очікуємо від багатьох виробників, виглядає якісно, надійно і продумано до дрібниць. Спереду верхня частина має ребристу структуру – це частина радіатора, про яку ми розповімо трохи нижче. Посередині ліворуч - індикатори в кількості 18 шт: 8 індикаторів для портів RJ-45, 7 індикаторів PoE, індикатор живлення та 2 індикатори SFP. Усі індикатори двокольорові (зелений і помаранчевий), тобто. для кожного порту можна визначити не лише поточну швидкість підключення, але й напругу живлення PoE Out. Для індикатора живлення доступно 2 кольори – синій (пристрій завантажується) та білий (пристрій працює).

На задній частині пристрою також не все так просто. На верхній частині передбачена петля, яка буде зручною при підйомі пристрою на висоту, у будь-якому випадку, при монтажі, страховий трос буде не зайвим для заліза вагою 4 кг.

З правого боку розташований слот для встановлення PicoStation M2-HP (придбано окремо). Інженерами передбачається, що PicoStation може бути використаний для віддаленого керування пристроєм із землі. Трохи нижче розташований контакт, що заземлює.

Кріпильний елемент знаходиться у центральній частині корпусу. Для зручності кріплення на трубу передбачений паз спеціальної форми, а в комплекті є 2 металеві хомути. Можливий варіант кріплення до стіни чи інших конструкцій. Для цього застосовується металева кріпильна пластина. У разі горизонтальної установки, слід використовувати 2 додаткові гвинти М8х10 (у комплект не входять), що вкручуються з двох сторін пластини і перешкоджають зісковзування пристрою з кріплення.

Смішно, але відкрити інтерфейсний блок без додаткового інструменту у вас не вийде, так що радимо запастися викруткою T8 або шестигранником S2. У нижній частині кришки розташований гвинт, його потрібно відкрутити перед зняттям кришки. Сама кришка після зняття буде підвішена на гумовому утримувачі.

Перший блок здвоєних інтерфейсів призначений для живлення на пристрій. Причому верхній інтерфейс підтримує виключно подачу живлення, тоді як нижній повноцінний мережевий інтерфейс.

Далі слідує 7 гігабітних інтерфейсів, разом з першим, виходить 8 портів. USB промаркований, але його призначення поки що під питанням. Порти SFP при активації автоматично відключають відповідні eth6 і eth7.

Порти eth1-eth2 підтримують вибір напруги PoE Out 24 або 54В і застосовують усі 4 пари. Дані порти слід використовувати для ненажерливих пристроїв, наприклад, до них можна підключити airFiber. Порти eth3-eth7, у свою чергу, підтримують виключно Passive PoE 24V із використанням 2-х пар.

Кількість пристроїв безпосередньо залежить від їх енергоспоживання і використовуваного блоку живлення. За замовчуванням, пристрій живиться від штатного адаптера на 54В 1.5А (81 Вт), що втім не так багато, враховуючи що сам маршрутизатор може споживати до 40 Вт. Для того, щоб збільшити потужність, можна використовувати додатковий порт PoE In (1.5A max).

Якщо вам потрібно ще більше потужності - використовуйте клеми, на них можна подавати до 6А, чого вистачить для всіх варіантів використання. Ви можете використовувати як сторонній блок живлення, так і спеціальний пристрій EdgePower, який представила компанія Ubiquiti зовсім недавно.

Апаратна складова EdgePoint EP-R8

Настав час поглянути на нутрощі EP-R8 . При розбиранні слід дотримуватись особливої обережності, оскільки індикатори на передній панелі підключені до основної плати за допомогою шлейфу.

Внутрішня частина корпусу практично повністю зайнята друкарською платою, причому пайка виконана з двох сторін. Перше, що впадає у вічі - дві масивні мідні теплові трубки. За допомогою контактних майданчиків обидві трубки з'єднані з корпусом пристрою у верхній частині, саме там, де на звороті знаходяться ребра. Для кращого контакту використовується термоінтерфейс, щоб уникнути пошкодження кристалів, застосовані пружні гвинти. Зважаючи на все, перша трубка охолоджує апаратний свіч, друга - процесор. До речі про процесор, тут встановлено двоядерний процесор MIPS64 з тактовою частотою 600 МГц та модулем апаратного прискорення. Об'єм оперативної пам'яті складає 2 Гб, за потреби його можна буде збільшити, замінивши планку SO-DIMM.

По суті, тут застосовується та ж апаратна платформа, що й уEdgeRouter / EdgeRouter PRO , правда, плата істотно перероблена. На жаль, інженери суттєво знизили робочу частоту, до 600 МГц, тому за продуктивністю EP-R6 поступиться старшим Edge Router, у тому числі ER-8 . У той же час EP-R6 буде відчутно швидше за EdgeRouter POE / Lite і забезпечить продуктивність більше 1 Mpps (з пакетами по 64 Байт).

Щодо веб-інтерфейсу, EdgePoint EP-R8 ідентичний своєму молодшому побратиму EP-R6, за винятком хіба що збільшення кількості інтерфейсів та підтримки вибору кількох напруг PoE Out для універсальних портів.

EdgePoint EP-S16: потужний комутатор з PoE

Якби не індикатори, зовні відрізнити EP-S16 від EP-R8 було практично неможливо, т.к. EP-S16 використовує той самий корпус EdgeBox G1.

На передній панелі є 36 індикаторів, розміщених у 2 ряди. 16 індикаторів відображають статус та швидкість конкретного інтерфейсу, навпроти кожного інтерфейсу розташовано 16 індикаторів режиму PoE. Крім звичайного індикатора Power, тут є окремий індикатор PoE, що дозволить визначити, як запитано пристрій, без зняття кришки. Порти SFP+ також мають окремий індикатор, крім помаранчевого та зеленого тут доступний ще й білий колір, який позначає швидкість підключення 10 Гбіт.

Самі інтерфейси скомпоновані досить зручно в 2 ряди, правда, без компромісів тут не обійшлося: щоб відключити кабель із нижнього ряду при зайнятому верхньому, доведеться постаратися, адже конектори вставляються засувками вниз.

Під інтерфейсами передбачено перфорацію для стяжок, що дуже добре. Втім, тут все як у EP-R6 тільки отворів більше. З правого боку розташований спеціальний тримач для намотування оптоволокна, отвори для кріплення стяжок також є. Така кількість продуманих дрібниць свідчить про те, що інженери уважно вивчили це питання і це тішить.

Перші два інтерфейси повноцінні, обидва можуть використовуватися для подачі живлення PoE In, по 1.5А на кожен порт.

Якщо ж ви використовуєте клеми, перші 2 порти можна переключити в режим PoE Out, разом із портами 3-4 ви отримаєте загалом 4 порти з можливістю вибору напруги 24/54В (4 пари, до 1.4А на порт), до яких можна підключити відразу чотири пристрої AirFiber.

Порти з 5 по 16 підтримують звичайний Passive PoE 24В і PoE + (2 пари, до 0.7А на порт).

Всередині EdgePoint EP-S16 на нас чекає велика плата, розпаяна з двох сторін. За основу взято комутатори EdgeSwitch. У верхній частині знаходиться процесор, закритий мідним радіатором, як і EP-R6, мідний радіатор з'єднаний тепловою трубкою з корпусом пристрою.

На жаль, модель процесора встановити зірвалася, т.к. він повністю закритий радіатором. Об'єм оперативної пам'яті складає 256 Мбайт (DDR3L), використовуються чіпи виробництва Samsung. Управління живленням PoE Out здійснюється за допомогою трьох контролерів Broadcom BCM59111.

Через велику кількість індикаторів інженери вирішили відмовитися від широкого шлейфу, натомість індикаторний блок зібраний на зсувних регістрах AHC595 виробництва Texas Instruments.

Що стосується програмного забезпечення EP-S16 аналогічний пристроям EdgeSwitch і використовує те саме програмне забезпечення. До нас пристрій потрапив з ПЗ v.1.3.0, на офіційному сайті доступна нова версія v.1.6.0, тому перед початком роботи радимо завжди перевіряти наявність нових версій програмного забезпечення.

Зверніть увагу, що комутатор попередньо налаштований на отримання IP по DHCP, у разі невдачі, пристрій буде призначений IP 192.168.1.2. При початковому налаштуванні до пристрою можна підключатися через будь-який мережний інтерфейс, заздалегідь переконайтеся, що індикатор живлення змінив колір із синього на білий (завершення завантаження).

Є ще один нюанс, при першому включенні чи скиданні до заводських налаштувань, завантаження процесора сягатиме 100%, у цей момент здійснюється генерація DH-параметрів для TLS. Наберіться терпіння і почекайте завершення операції перед налаштуванням.

В цілому, інтерфейс багатий різними налаштуваннями, на жаль, доступ до деяких параметрів дещо незручний і не такий простий, як здається на перший погляд.

Можливо, ми звикли до зручності UniFi, через що стали більш прискіпливими, у будь-якому випадку для корпоративного сектору це не так важливо, адже на перше місце виходить надійність та функціональність. У EdgePoint EP-S16 з цим все чудово.

Сфера застосування EdgePoint

Нові рішення зацікавлять насамперед сектор WISP. Використовуючи напрацювання EdgeMAX, інженерам Ubiquiti Networks вдалося створити багатофункціональну платформу, яка може становити основу важливих вузлів вашої мережі.

EdgePoint, залежно від обраної моделі, поєднує в собі відразу кілька пристроїв: комутатор, маршрутизатор, адаптер PoE, модем, сервер SysLog і комутаційну скриньку.

На початку публікації ми детальніше розглянули кожен із пристроїв окремо, тепер зупинимося на найважливіших параметрах. При використанні 2 пар – до 0.7А, при використанні 4 пар – до 1.4А.

Перші два пристрої – повноцінні маршрутизатори Layer 3 з повним набором функцій:

• статична та динамічна маршрутизація з підтримкою OSPF, RIP та BGP;
• файрвол, NAT;
• DHCP;
• QoS;
• сегментація на основі VLAN;
• поглиблений аналіз трафіку (DPI);
• мережевий моніторинг;

По суті, EP-R6 і EP-R8 мають повний набір функцій типового представника сімейства маршрутизаторів Ubiquiti. У цьому випадку ці дві моделі найбільш коректно порівнювати з EdgeRouter X ( EdgeRouter X SFP ) і EdgeRouter ( EdgeRouter POE , EdgeRouter Lite ), т.к. саме ці апаратні платформи і стали основою нових EP-R6 і EP-R8.

Веб-інтерфейс має багатий функціонал, а також встановлений набір візардів для швидкого настроювання мережі, зокрема балансування і резервування. Особливий інтерес представляє функція Traffic Analysis, що базується на DPI. Якщо стисло, DPI - система глибокого аналізу пакетів, що дозволяє групувати трафік за типом. Отримані дані не лише наочно відображають поточний розподіл трафіку в мережі, джерела найбільшого трафіку, але й надають розширені інструменти налаштування правил фільтрації та управління трафіку на основі складних політик. За допомогою TA+DPI ви зможете гнучко керувати смугою пропускання та пріоритетом різних програм, що генерують трафік у вашій мережі.

EP-R6 варто розглядати як пристрій початкового рівня, завдяки високій функціональності та демократичній ціні, він відмінно підійде для невеликих базових станцій та хотспотів.

EP-R8 є складнішим пристроєм, який підійде для провайдерів WISP. Зросла обчислювальна потужність дозволяє використовувати його на важливих ділянках мережної інфраструктури, наприклад, на бездротових магістралях. Підтримка PoE 54V уможливлює одночасне підключення до EP-R8 відразу двох високопродуктивних мостів airFiber, як окремо, так і за допомогою AF-MPx4.

EP-S16 помітно відрізняється від двох попередніх моделей, насамперед тим, що це комутатор Layer 2. У той же час у ньому є деякі можливості Layer 3. Крім стандартних функцій комутації портів, EdgePoint S16 підтримує MSTP, RSTP, STP, VLAN, агрегацію лінків, DHCP Snooping, IGMP Snooping, TACACS+, RADIUS, фільтрацію MAC, ACL, CoS, а також статичну маршрутизацію та маршрутизацію на основі політик.

Для того, щоб забезпечити високу швидкість комутації для кожного з десятка гігабітних мережевих інтерфейсів, інженерами передбачено 2 високошвидкісні SFP+ з підтримкою швидкостей до 10 Гбіт/сек. Загальна ємність комутатора становить 72 Гбіт, при цьому виробником заявлена пропускна здатність, що не блокується, на рівні 36 Гбіт і пакетна продуктивність 53 мільйони пакетів за секунду. EdgePoint EP-S16 - серйозний комутатор для серйозних завдань завдяки підтримці PoE 54V відразу на чотирьох інтерфейсах, до цього пристрою можна підключити відразу 4 мости airFiber, об'єднаних за допомогою airFiber MIMO Multiplexer 8x8 (AF-MPx8).

Перед підключенням пристроїв PoE, рекомендуємо вивчити офіційну документацію і зробити підрахунок необхідної потужності. Для збільшення кількості пристроїв, що запитуються, а також з метою підвищення надійності на важливих ділянках мережі, рекомендуємо додатково придбати модульний блок живлення Ubiquiti EdgePower.
