Створення та тестування бездротового каналу точка-точка на базі абонентських станцій Cambium Networks ePMP-1000

І так, у цій статті, ми створимо бездротовий канал зв'язку, докладно описавши його налаштування і потім протестуємо його і навіть порівняємо з обладнанням інших виробників в однакових умовах.

Умови

Всі наші тести будуть проводитися на відстані близько 1км. З двох сторін, будуть встановлені точки доступу та між ними, піднято з'єднання. Після цього проведемо тест пропускної спроможності.

Для порівняння, ми візьмемо обладнання серії SXT від компанії Mikrotik.

Встановлення

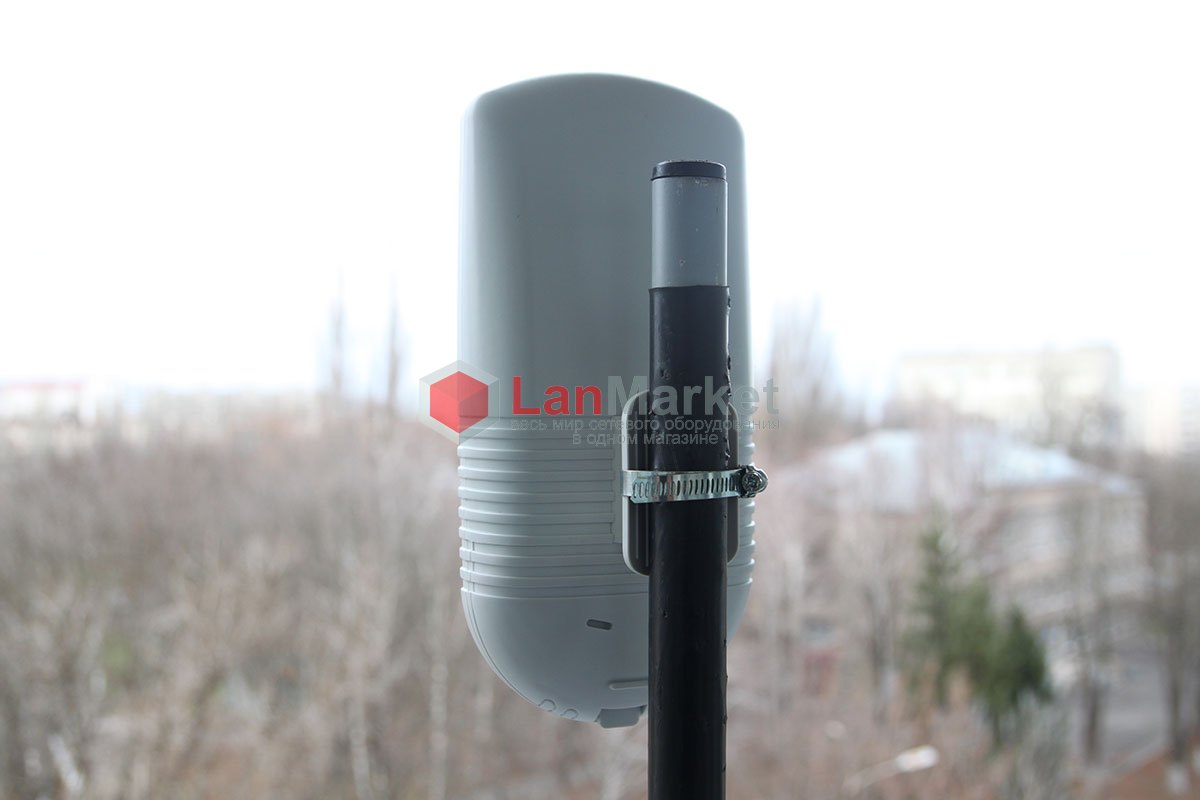

Я напевно нікого не здивую, якщо скажу, що процес встановлення ePMP 1000 Integrated Radio не займає багато часу і не потребує якихось особливих навичок. Достатньо просто закріпити кронштейн на щоглі чи консолі та встановити на нього пристрій.

Однак, як і у більшості обладнання, призначеного для використання як клієнтських пристроїв (CPE), у epmp 1000 немає можливості регулювання кута нахилу. Тому, якщо така дія необхідна, то знадобиться певна кмітливість.

Загалом, на встановлення двох точок, знадобилося трохи більше години з умовою переміщення з одного пункту до іншого.

Налаштування

Як ми вже писали в огляді – Cambium Networks epmp 1000 , як і всі пристрої даної серії, має досить простий та інтуїтивно зрозумілий web-інтерфейс. За допомогою якого ми будемо проводити всі налаштування та конфігурування нашого бездротового каналу.

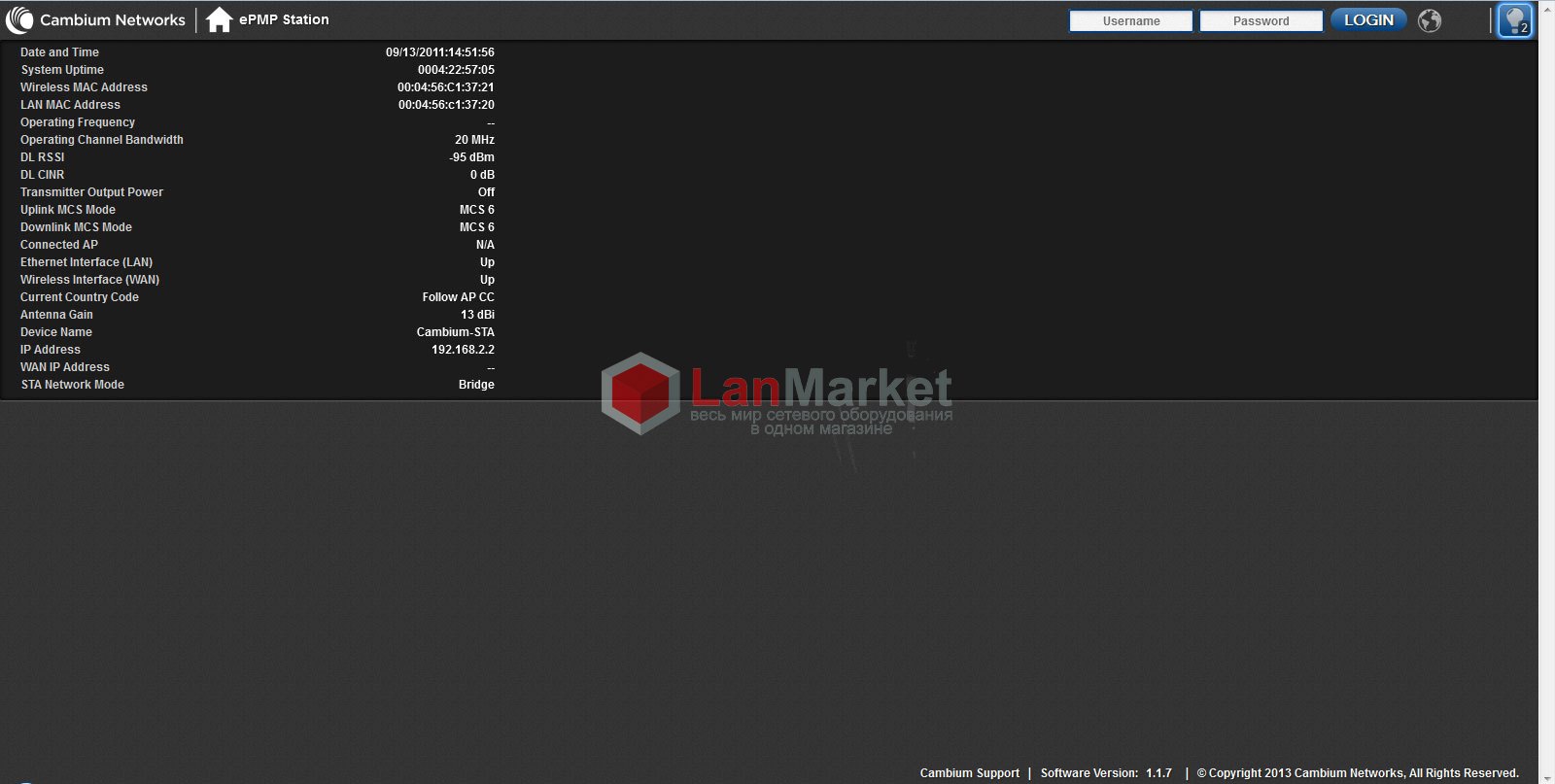

Підключившись до пристрою, і набравши його IP-адресу в адресному рядку браузера (за замовчуванням 192.168.0.2), ми потрапляємо в інтерфейс, де нам необхідно авторизуватися (за замовчуванням admin/admin).

І найпростіший спосіб встановити початкові налаштування, це скористатися розділом меню Quick Start. Саме так ми й зробимо.

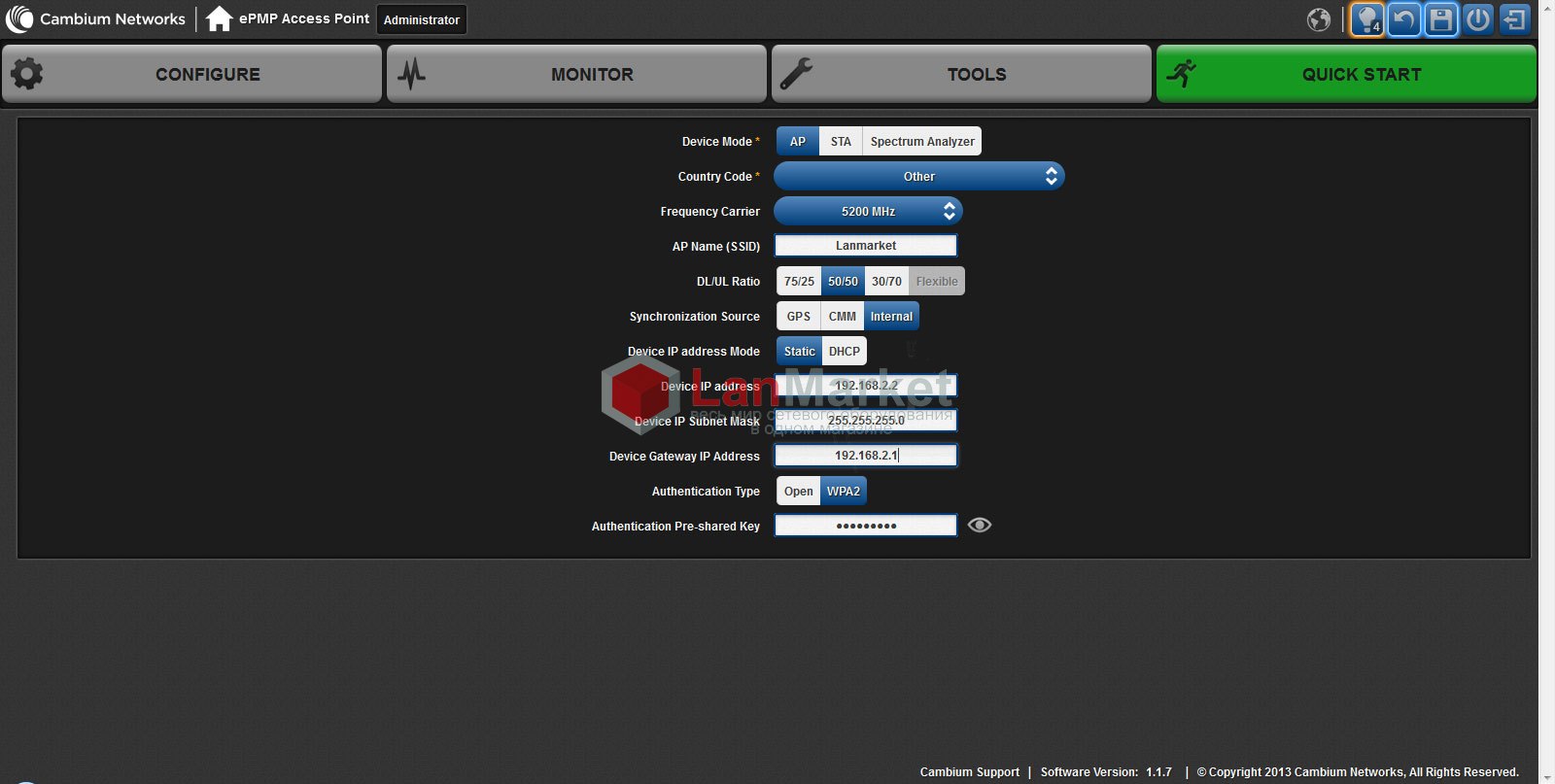

Перейшовши до цього розділу, ми повинні вибрати режим роботи Device Mode. Так як перший пристрій у нас буде працювати як базова станція, то ми вибираємо AP. Після чого, із наданого нижче списку Country Code, обираємо нашу країну. Але оскільки Україна, геть-чисто в ньому відсутня, то вибрати доведеться Other.

У списку Frequency Carrier встановлюємо частоту, на якій працюватиме наш канал. А в полі AP Name (SSID) вписуємо ім'я з'єднання.

Параметр DL/UL Ratio, відповідає за співвідношення трафіку, що приймається до відправляється. Тому з огляду на те, що наш канал буде наскрізним, то ми вибрали 50/50. Параметр Synchronization Source ми не чіпаємо, тому що в даному випадку він нас не цікавить.
І нижче ми налаштовуємо мережеві властивості нашої точки доступу. Вказуємо IP адресу, маску підмережі та шлюз.

А в самому низу, не забуваймо про параметри безпеки бездротового з'єднання. Тут вибір не великий, тому Authentication Type вибираємо WPA2 і в полі Authentication Pre-shared Key вписуємо ключ шифрування.

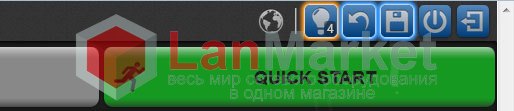

Збереження всіх налаштувань epmp 1000 проводиться кнопкою із зображенням дискети, розташованої в правому верхньому кутку сторінки інтерфейсу. За наявності змін, вона зазвичай "підсвічується" синім ореолом.

Однак це ще не всі налаштування. Так як Quick Start меню не включає кілька досить важливих параметрів, наприклад - ширина каналу, то нам доведеться перейти в розділ Configure.

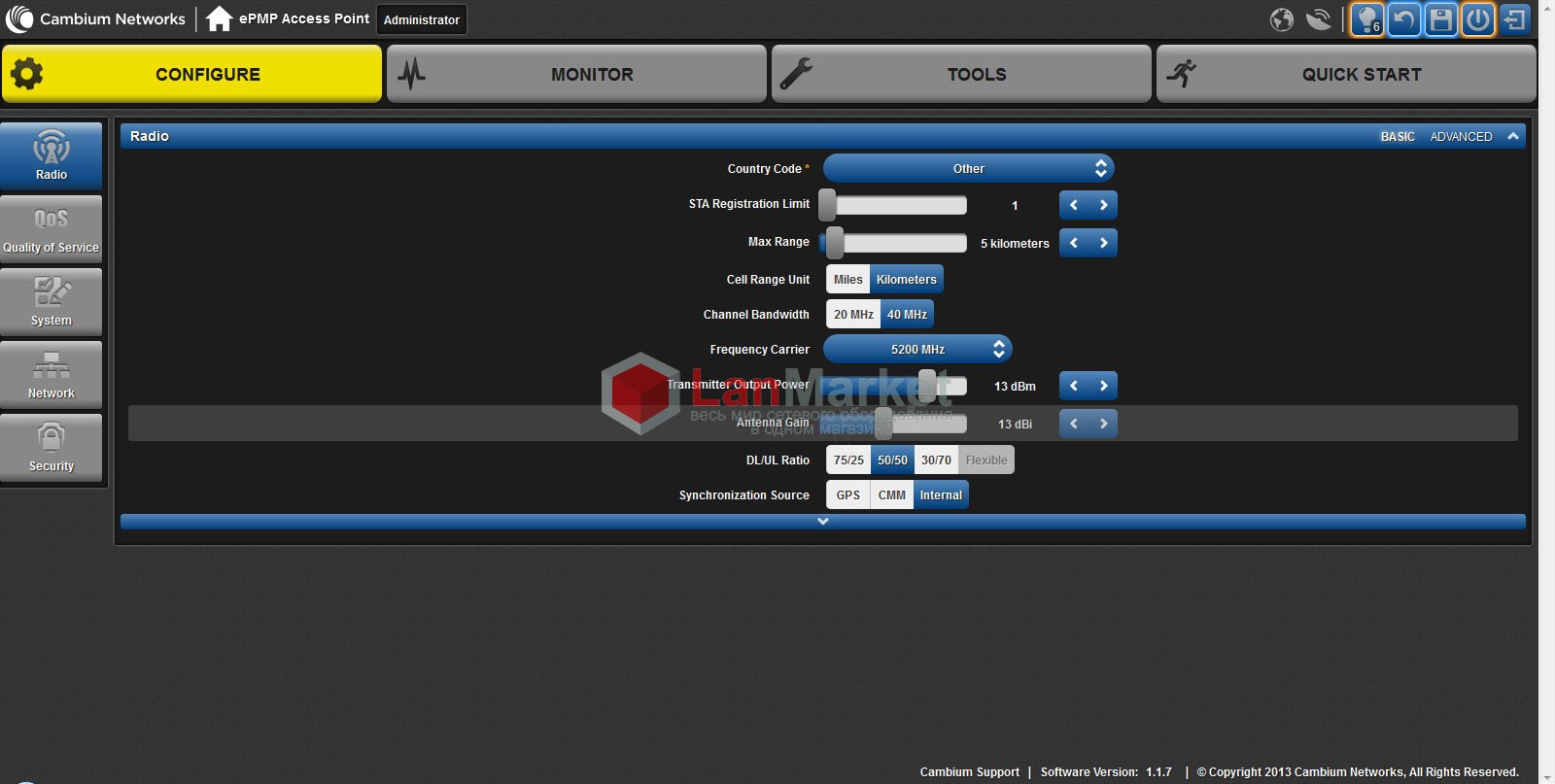

Тут у підрозділі Radio, ми повинні встановити STA Registration Limit на 1, тому що у нас канал точка-точка, то більше 1 підключеного клієнта нам не потрібно. І Channel Bandwidth, вибираємо – 40MHz.

Крім того, у разі потреби, можна "пограти" з параметрами вихідної потужності передавача - Transmitter Output Power та з параметром максимальної дальності з'єднання - Max Range.

Зберігаємо налаштування та переходимо до конфігурації другого пристрою.

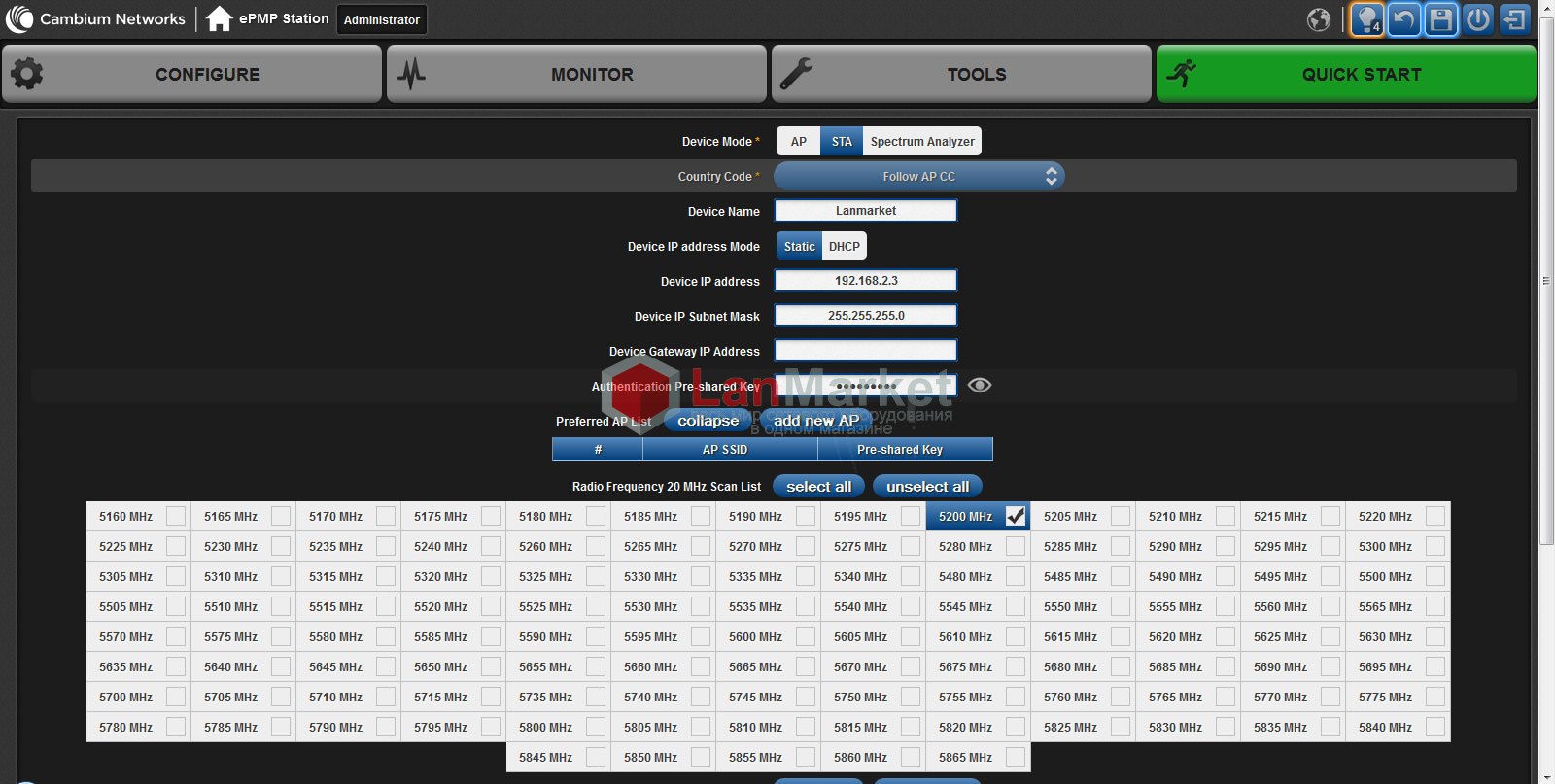

На другому пристрої, ми повинні встановити такі самі параметри, як і вище, за винятком, режиму роботи. В даному випадку режим має бути STA (Station). А також, задати відмінну від точки доступу IP адресу.

Параметри шифрування, частота каналу тощо повинні повністю збігатися в обох випадках.

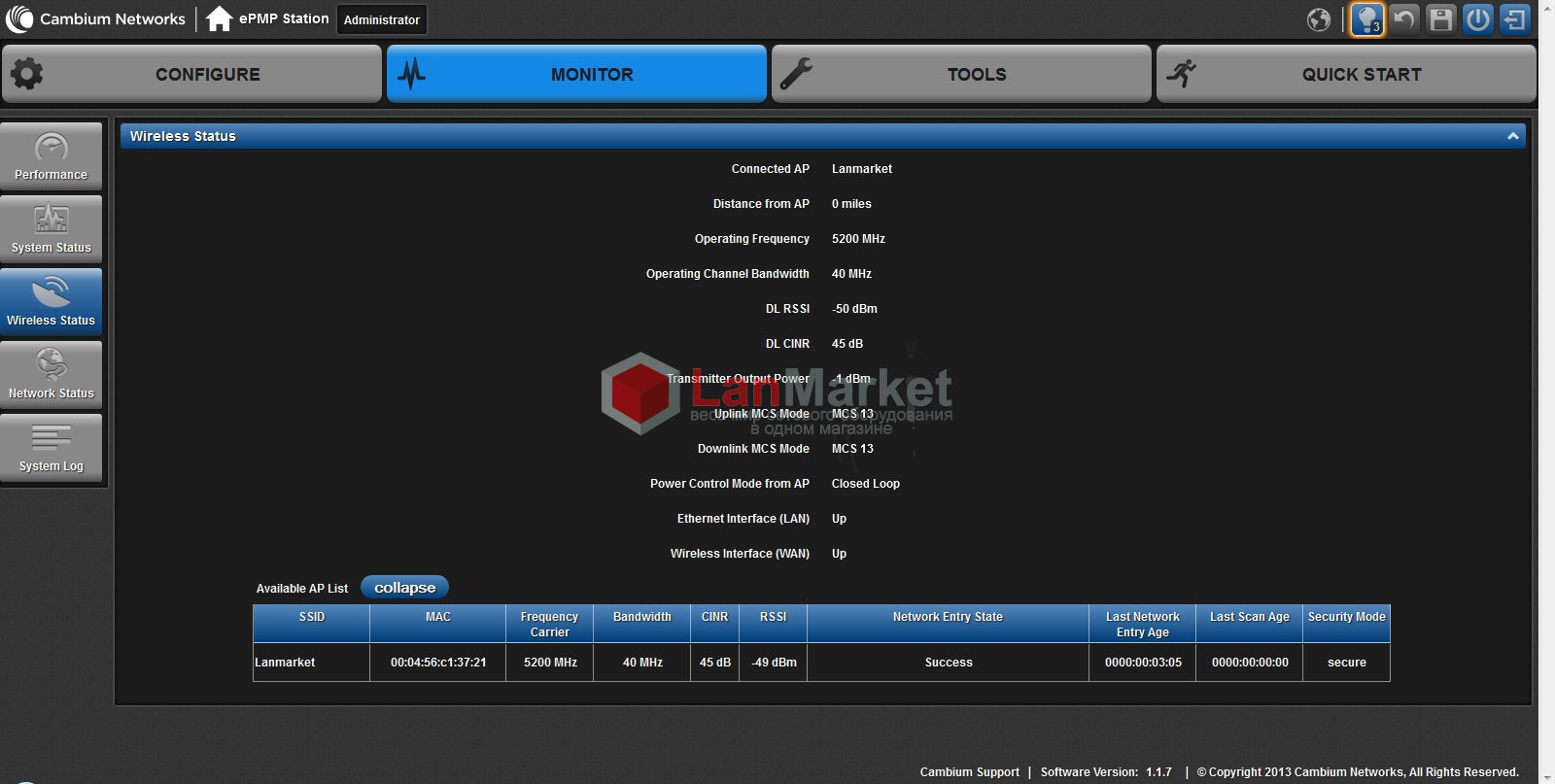

І якщо все зроблено правильно, практично миттєво, встановиться з'єднання. І на обох пристроях, у розділі Monitor, можна побачити докладну статистику з'єднання.

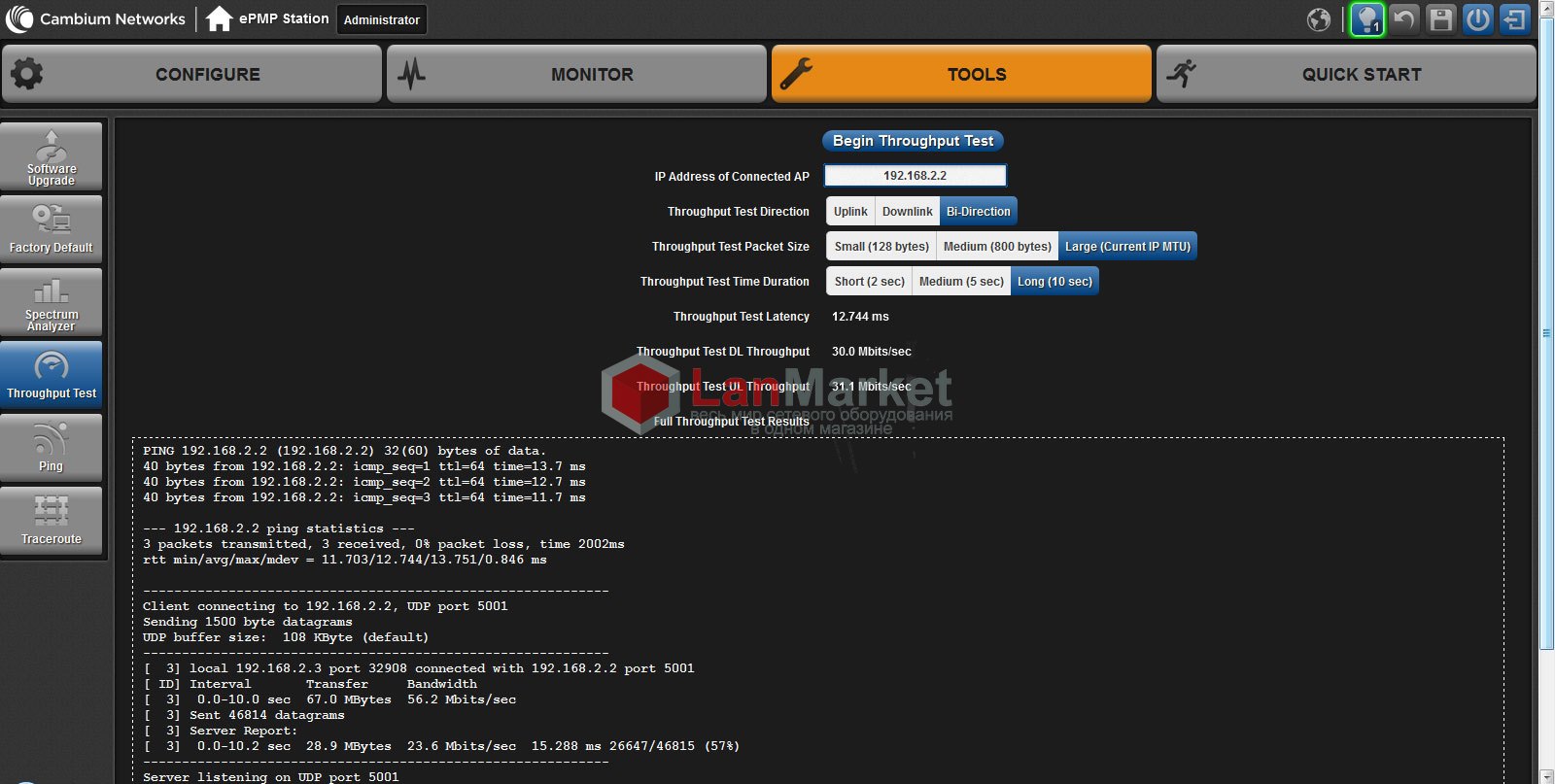

І якщо з'єднання у нас встановлено, ми можемо сміливо приступати до тестування. Для цього ми будемо використовувати вбудований у програмне забезпечення Cambium Networks epmp 1000 інструмент - Throughput Test, який можна знайти в розділі меню Tools.

Тестування

Забігаючи вперед, хочеться сказати, що результати тесту виявилися не настільки хорошими, як ми очікували. Все-таки, краще використовувати обладнання ePMP, для побудови мереж по топології точка-багатоточка, для якого воно і призначене.

Тим не менш, результати тестування пропускної спроможності створеного нами бездротового каналу показали сумарно - близько 60Mbit/s, при двонаправленому тесті.

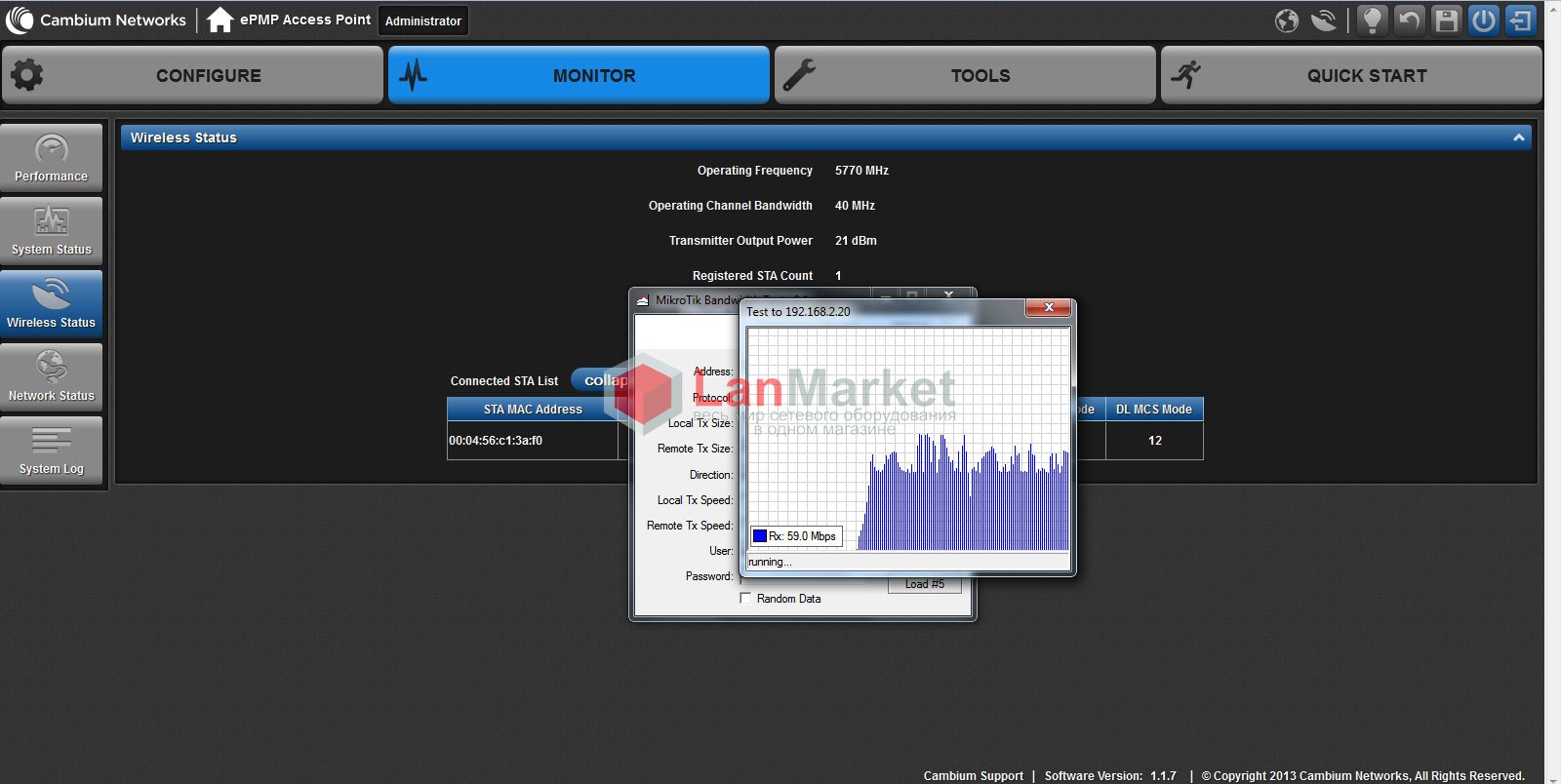

Щоб зайвий раз переконатися в правдивості вбудованої утиліти, ми вирішили перевірити і пропускну здатність наскрізного каналу, провівши тест між двома пристроями, розташованими по обидва боки нашого з'єднання. Для цього ми використовували утиліту Mikrotik Bandwidth Test, встановлену на персональному комп'ютері.

І результат повністю підтвердив попередній, показавши самі 60Mbit/s.

Порівняння

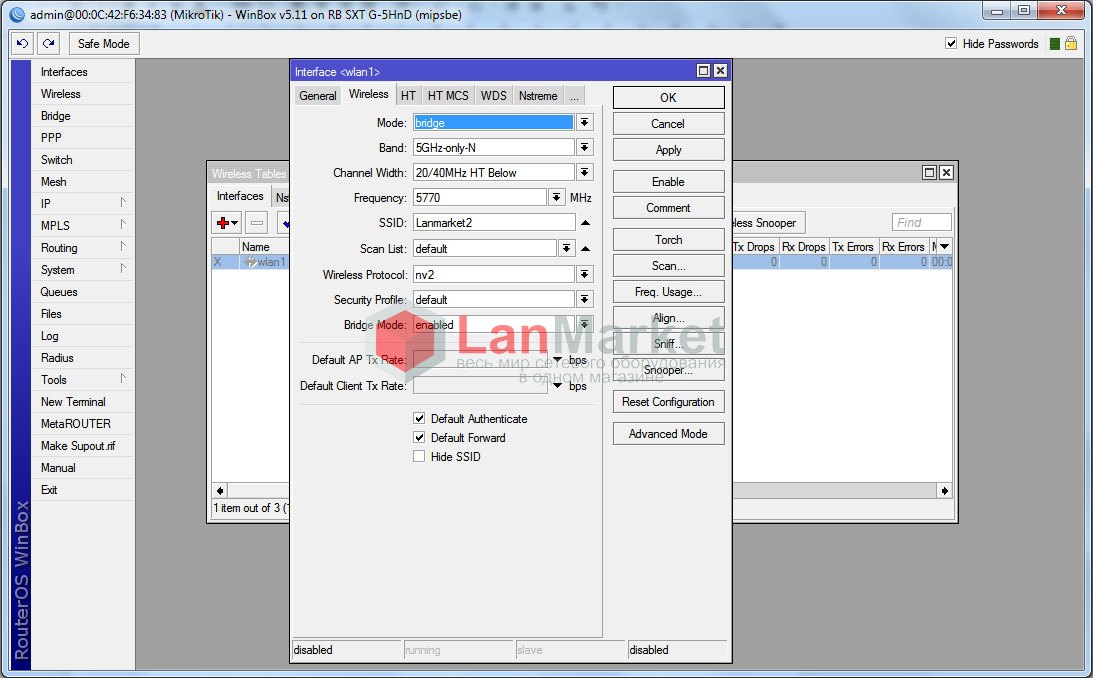

Але одним тільки тестом, ми вирішили не обмежуватися, і помістили точно в такі самі умови два пристрої SXT G-5HnD . І для більшої достовірності зробили абсолютно ідентичні налаштування (наскільки це можливо).

І тепер ми проведемо порівняння цих двох бездротових каналів.

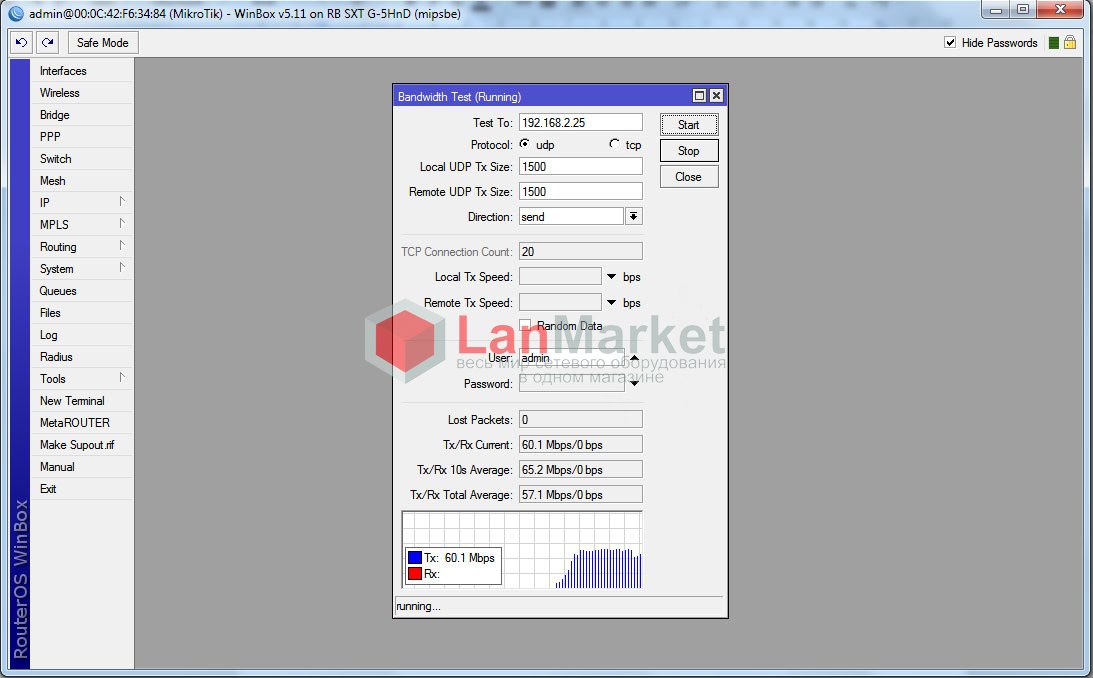

Як і в першому випадку, для цього ми скористаємося утилітою Mikrotik Bandwidth Test. І щиро кажучи, були трохи здивовані. Адже Mikrotik показав такі самі результати, в 60Mbit/s.

Очевидно, справа була у відсутності прямої видимості між двома точками і перешкодами як крон високорослих дерев.

Підсумок

Незважаючи на те, що Cambium Networks ePMP 1000 Integrated Radio , позиціонується виробником, як абонентська станція, її застосування для створення з'єднань точка-точка цілком можливо.

Крім того, хоч нам і здалося, що результати epmp 1000, не найвищі, згодом з'ясувалося, що справа не в пристроях. Адже Mikrotik SXT, показав таку саму пропускну здатність в аналогічних умовах. З чого можна зробити висновок, що із завданням побудови бездротового мосту точка-точка, дані пристрої справляються не гірше за інших.

І хоча ми і не отримали жодних визначних результатів, ми можемо з упевненістю констатувати, що ePMP-100 цілком відповідає заявленим виробником характеристикам, і продукція Cambium Networks цілком може скласти конкуренцію таким іменитим брендам, як Mikrotik або Ubiquiti Networks.
