Створення бездротового мосту точка-точка на базі Ubiquiti NanoBeam M5 NBE-M5-400

Після короткого огляду нової бездротової точки доступу NanoBeam M5 NBE-M5-400, від компанії Ubiquiti Networks , ми вважали, що буде не зайвим познайомити наших відвідувачів з роботою даного пристрою. І в цій статті ми побудуємо бездротовий міст на базі двох NBE-M5-400 і протестуємо його роботу в реальних умовах.

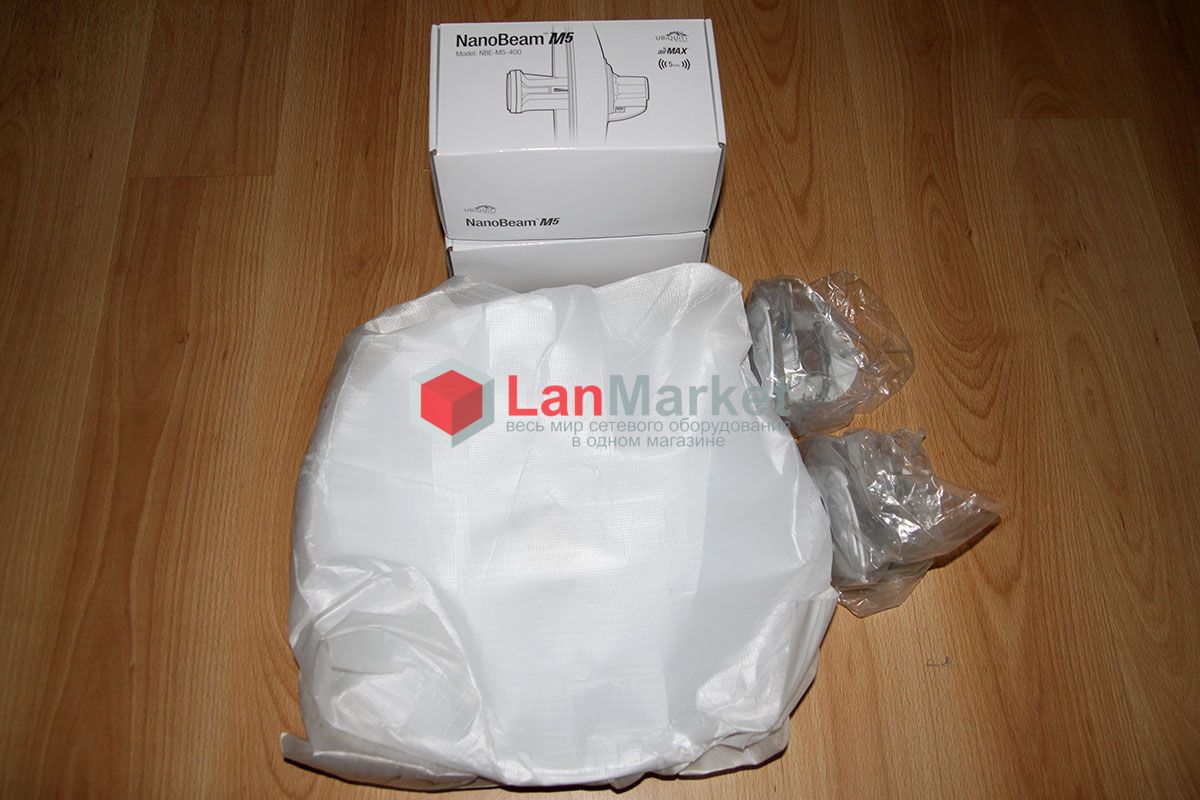

NanoBeam M5 NBE-M5-400 в упаковке

А умови, в яких проходитиме тестування, такі: відстань між двома точками, трохи менше 1 км., обидві точки будуть перебувати на висоті близько 25м. над землею, в умовах наближених до NearLOS, де нижня частина зони Френеля, трохи перекрита високо-зростаючими деревами.

Складання та встановлення

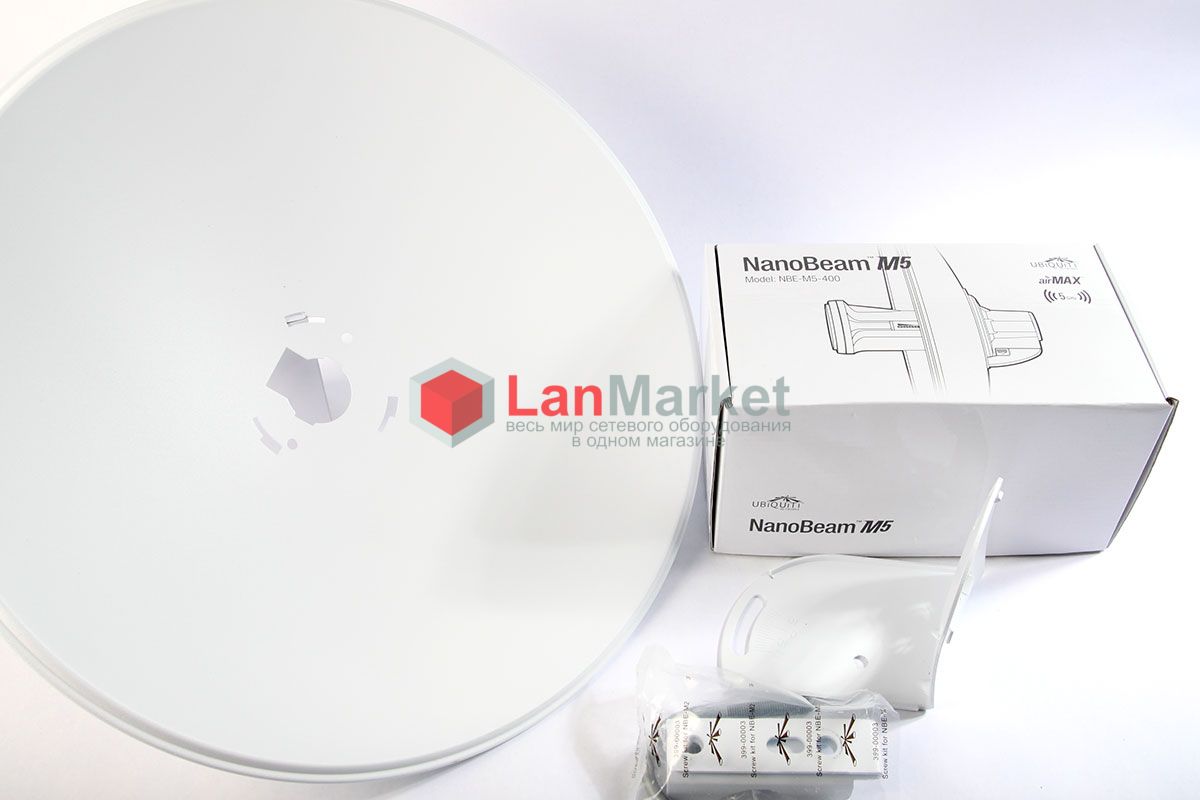

Звичайно ж, почнемо ми зі збирання та монтажу обладнання. І якщо ви читали огляд, то знаєте, що NanoBeam M5 NBE-M5-400 поставляється в розібраному вигляді, де електронний блок знаходиться в окремій упаковці, а відбивач і вузол кріплення йдуть окремо.

NanoBeam M5 NBE-M5-400 комплект

Тому, перед тим, як приступити до монтажу, необхідно збирати пристрій в єдине ціле. Насправді ця процедура не найскладніша. Проте інженери Ubiquiti Networks, добряче попрацювали. І збірка першої точки, у нас забрала трохи часу, тому що вперше, ми не дотрималися послідовності операцій і довелося все розбирати і повторювати складання заново. Читайте інструкцію – це значно прискорить процес.

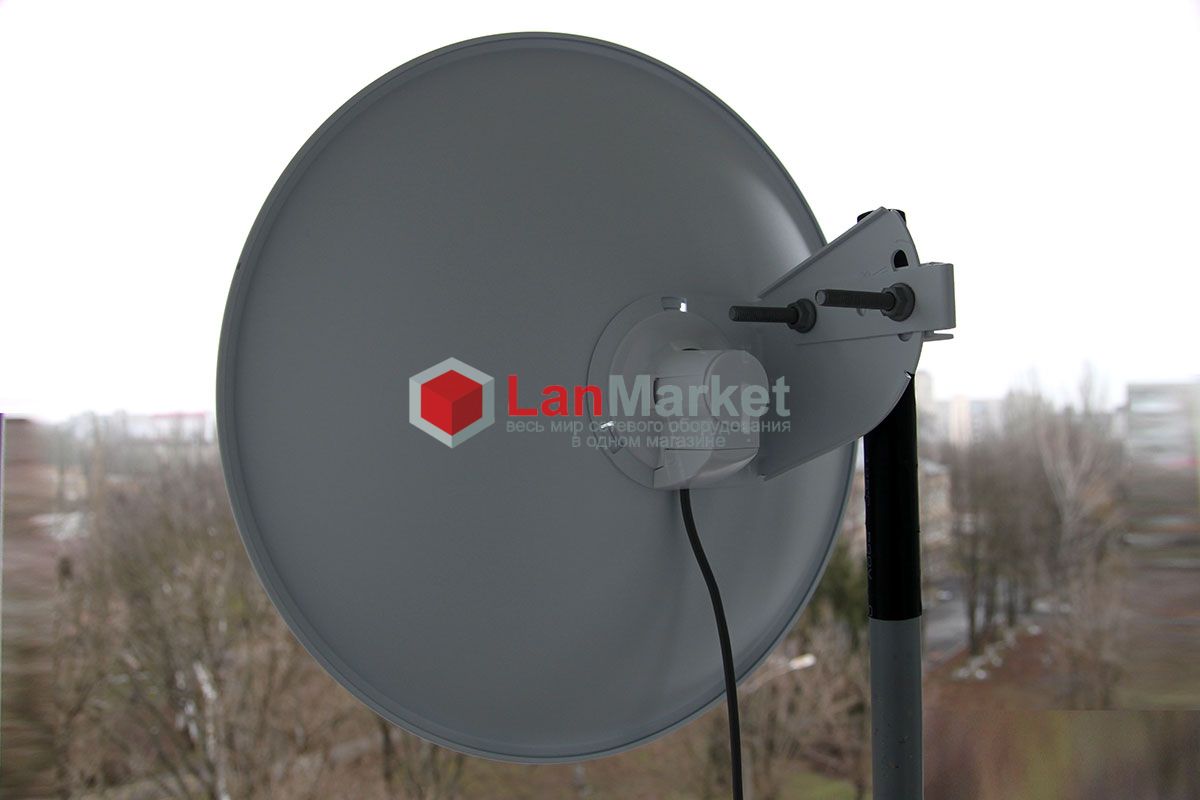

Ну а технологія монтажу мало чим відрізняється від інших схожих бездротових пристроїв. За допомогою хомута, точка доступу кріпиться до щогли або консолі. Причому в NanoBeam , на кріпильному вузлі, є зручна шкала, завдяки якій, можна легко, і досить точно відрегулювати кут вертикального нахилу пристрою.

NanoBeam M5 NBE-M5-400 установленный

Однак, якщо зібрати пристрій, можна "вручну", то для його монтажу знадобляться ручні інструменти. Як мінімум – плоскогубці. Але не дивлячись на це, весь процес установки двох точок доступу, зайняв не більше півтори години, враховуючи складання, монтаж та переміщення з пункту А до пункту Б, разом з інструментом.

Налаштування

Закінчивши з установкою, приступимо до налаштування бездротового з'єднання. Першою, налаштуємо базову точку доступу.

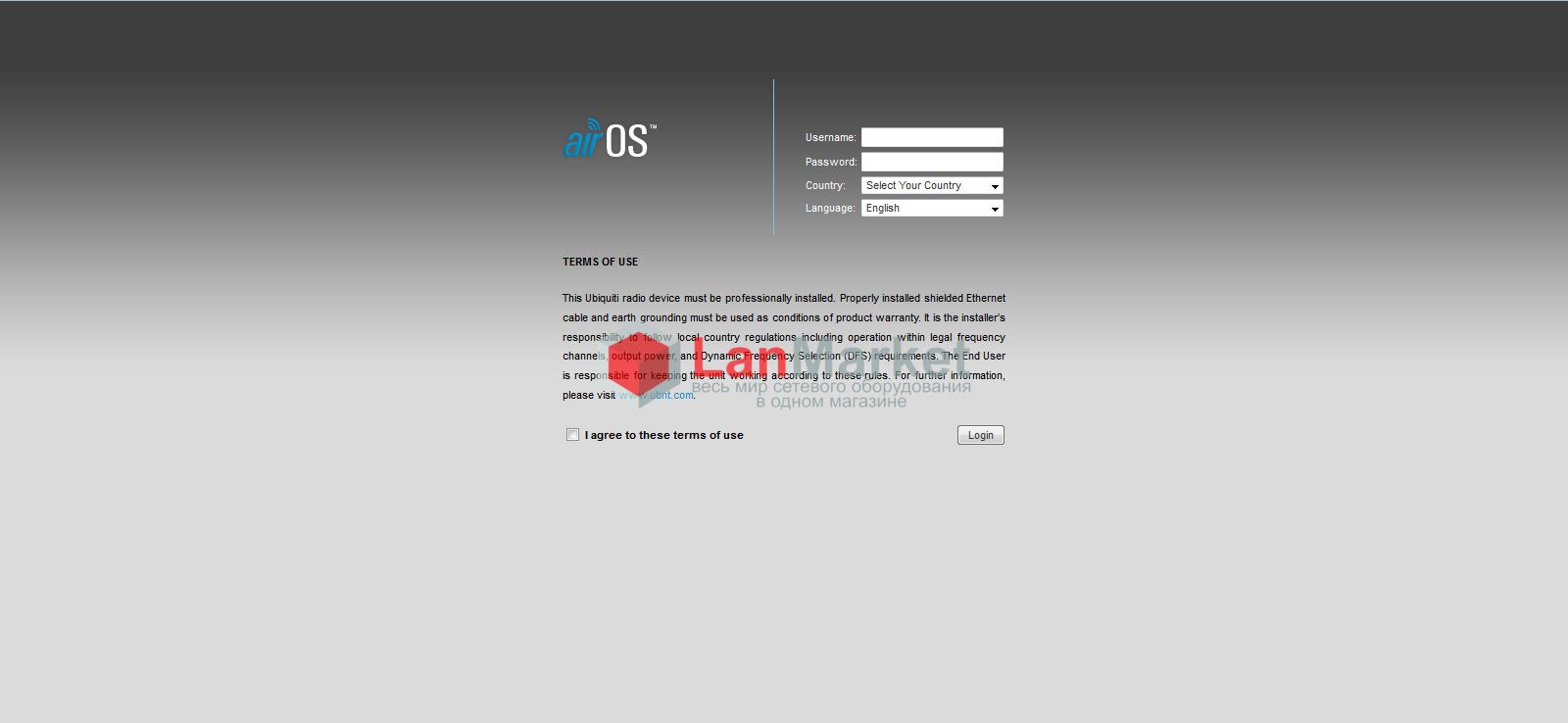

Підключаємося до NanoBeam M5 NBE-M5-400 і переходимо в web-інтерфейс, за допомогою браузера. За замовчуванням IP адреса всіх точок доступу Ubiquiti - 192.168.1.20, а логін і пароль - ubnt/ubnt.

airOS pic1

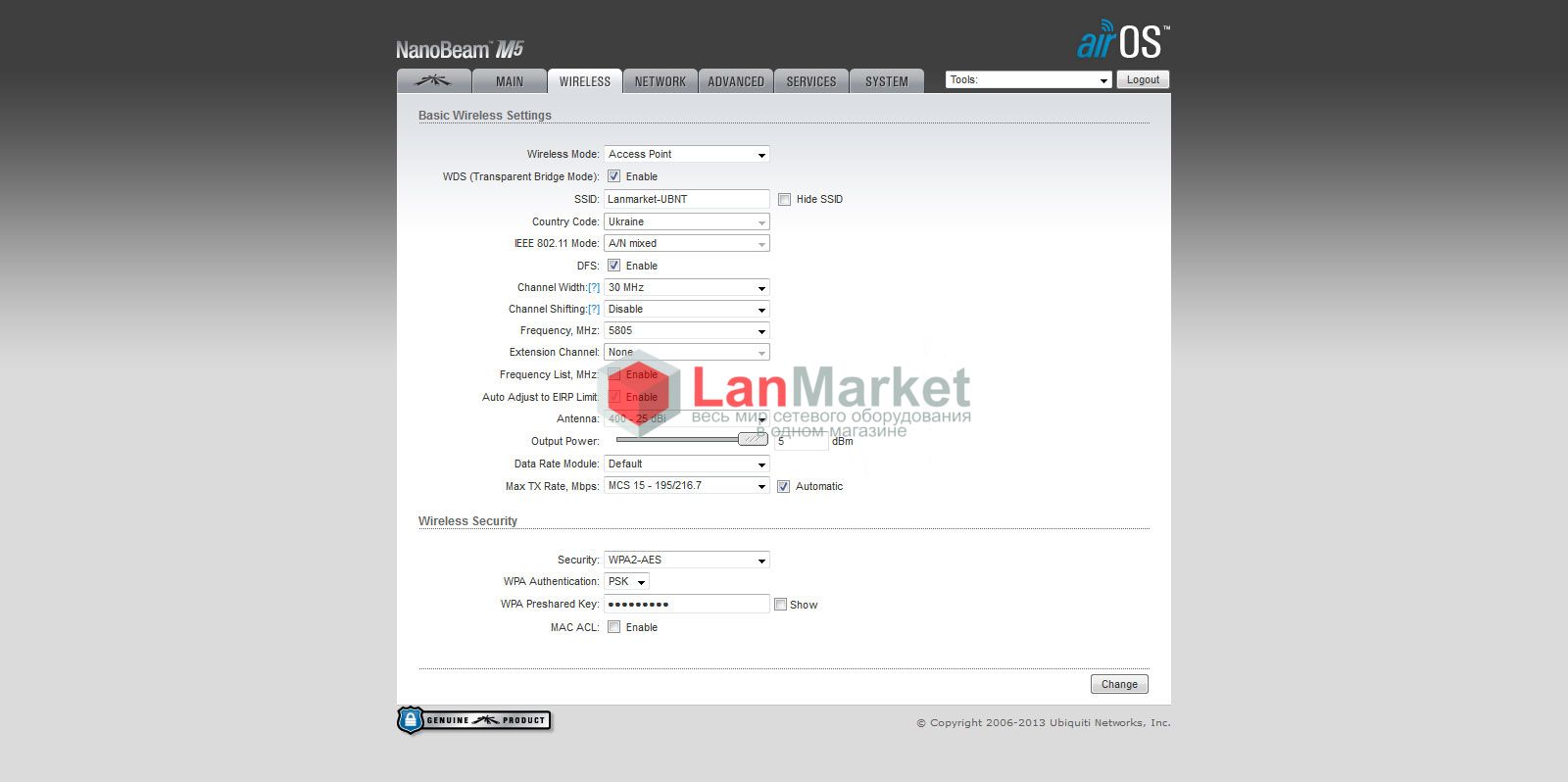

У розділі Wireless ми ставимо режим її роботи Wireless Mode - як Access Point. Вказуємо SSID, вибираємо Frequency і Channel Width, а також не забуваємо про шифрування.

airOS pic2

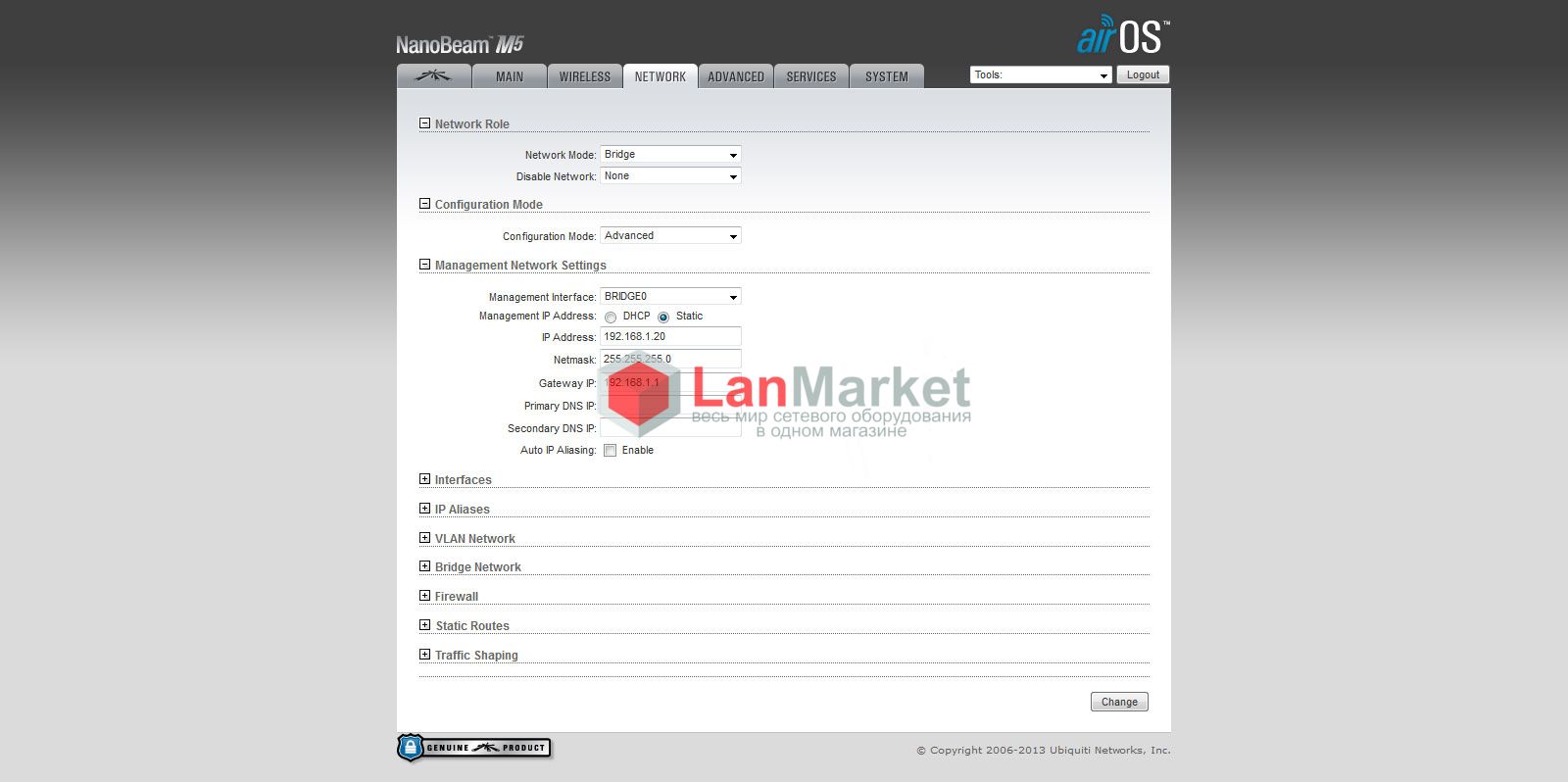

А на вкладці Network, вибираємо режим роботи Network Mode – Bridge. Вказуємо IP адресу та маску підмережі.

airOS pic3

Зберігаємо та застосовуємо всі зроблені зміни в налаштуваннях.

Тепер, такі самі налаштування, виконуємо і на другій точці, яка буде виступати в ролі клієнта. Сумарно даючи більше ніж 90Mbps.

Висновки

Таким чином, ми бачимо, що навіть не в ідеальних умовах, Ubiquiti NanoBeam M5 NBE-M5-400, повністю справляється з поставленим перед ним завданням, і показує результати, порівняні зі звичайним проводовим каналом зв'язку. Хоча за вартістю прокладка такого каналу в рази перевищила б витрати на дві бездротові точки доступу NBE-M5-400.

А простота і зручність його складання, встановлення, налаштування та експлуатації в цілому просто викликає захоплення. Тим самим обладнання Ubiquiti Networks, в особі NanoBeam, вкотре підтверджує свою спроможність і продуктивність.
