Результати тестів пропускної спроможності каналу точка-точка на устаткуванні ePMP 1000 Cambium Networks на дальності 17 км, пряма видимість LOS на частотах 5 ГГц

Пристрій ePMP 1000 GPS Sync - 2шт., антена RocketDish 5G-30 (підсилення 29 dBi) -2 шт

Обладнання встановлено на вишках на висотах 40 та 15 метрів. Дальність 17 км, пряма видимість Line of Sight (LOS) - зона Френеля відкрита.

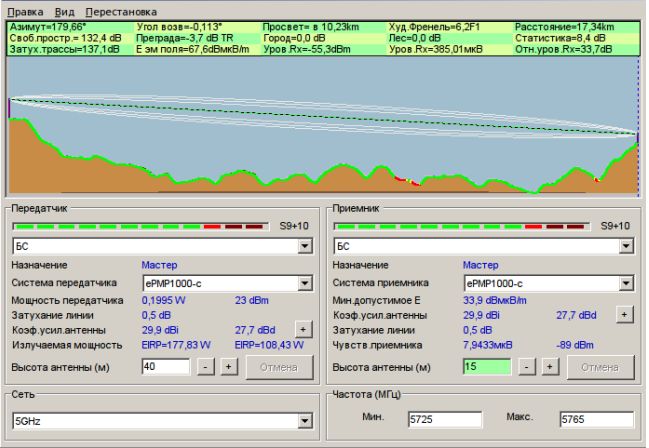

Рис 1. представлені дані розрахунку енергетичних параметрів лінку програмою RadioMobile.

Рис. Розрахунок енергетичних параметрів лінка

2. Параметри ePMP 1000

Tx power 23 dBm , частота 5750 MHz, ширина каналу 40 МГц , Firmware v 1.3.4, режим дуплексу UL/DL ratio - Flexible , 25/75, GPS синхронізація відключена.

На рис.2 представлені дані перешкодової обстановки по обидва боки лінка - Точка 1 (режим AP) і Точка 2 (режим STA), виміряні вбудованим аналізатором спектра ePMP 1000.

Точка 2- AP." src="/upload-files/statti/epmp_chugoi_test/spektograma_ePMP-1000_tochka_2-AP.jpg" height="613" title="Спектрограма ePMP 1000. Точка 2- AP.">

Рис.2.а Спектрограма ePMP 1000. Точка 2-AP.

Крапка 2- STA." Точка 2- STA.">

Рис.2.б Спектрограма ePMP 1000. Точка 2- STA.

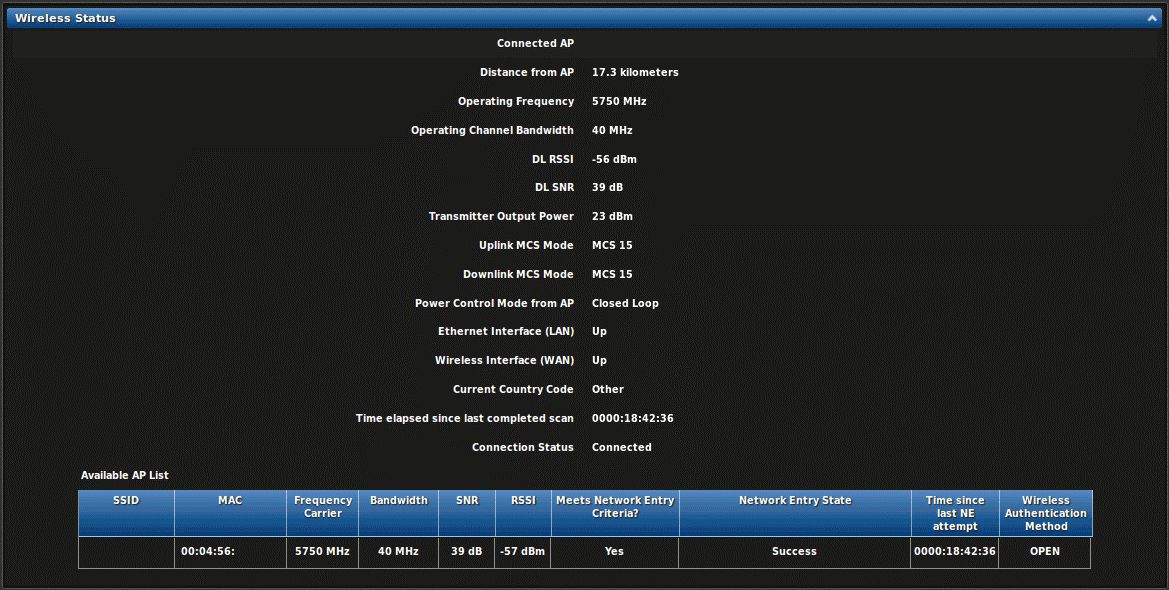

На рис.3 представлений статус системи ePMP 1000 з параметрами каналу зв'язку.

Рис.3 Статус системи ePMP 1000 GPS Sync

На даному лінку 17 км на устаткуванні ePMP 1000 отримано сигнали RSSI-54/56dBm, що практично відповідає даним, одержаним програмою розрахунку енергетичного бюджету лінку RadioMobile.

Система ePMP 1000 в автоматичному режимі встановила в Uplink/Downlink максимальну модуляцію MCS15/MCS15 (64QAM 5/6).

3. Середня затримка при пакетному навантаженні 23.5K pps становить 23 мс.

Максимальна пакетна продуктивність обладнання ePMP 1000, при перевищенні якої починається зростання затримки каналу, становить Tx/Rx =13736/11892=25.6K pps.

Висновки:

Максимальна пропускна здатність обладнання ePMP 1000 становить 220 Мбіт/с (Uplink+Downlink) у каналі завширшки 40 МГц.

Максимальна пакетна продуктивність обладнання ePMP 1000 складає 27K pps.

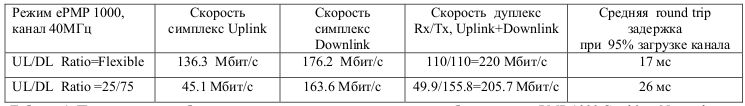

Таблиця 1. Пропускна здатність та затримка в каналі точка-точка на обладнанні ePMP 1000 Cambium Networks, ширина каналу 40 МГц, дальність 17 км LOS.
