Розшифровка буквено-цифрових індексів у маркуванні обладнання Mikrotik RouterBoard

У житті ми часто стикаємося з процесом вибору чогось. І за часті труднощі вибору полягає саме в тому, що для його правильного здійснення, необхідно перебрати і відсортувати величезну кількість інформації, найчастіше марної. Так і у разі вибору мережного обладнання, щоб визначитися з тим, що ж нам дійсно потрібно, треба прочитати велику кількість описів та технічних характеристик, усі їх систематизувати і лише потім визначитись із самим вибором. Однак, все може бути не так складно! Нижче я розповім вам як можна вибрати бездротове обладнання компанії Mikrotik , просто подивившись на його назву. Прочитавши це, ви зможете з виглядом професіонала, дивлячись лише на назву моделі, розповісти її основні конструктивні особливості.

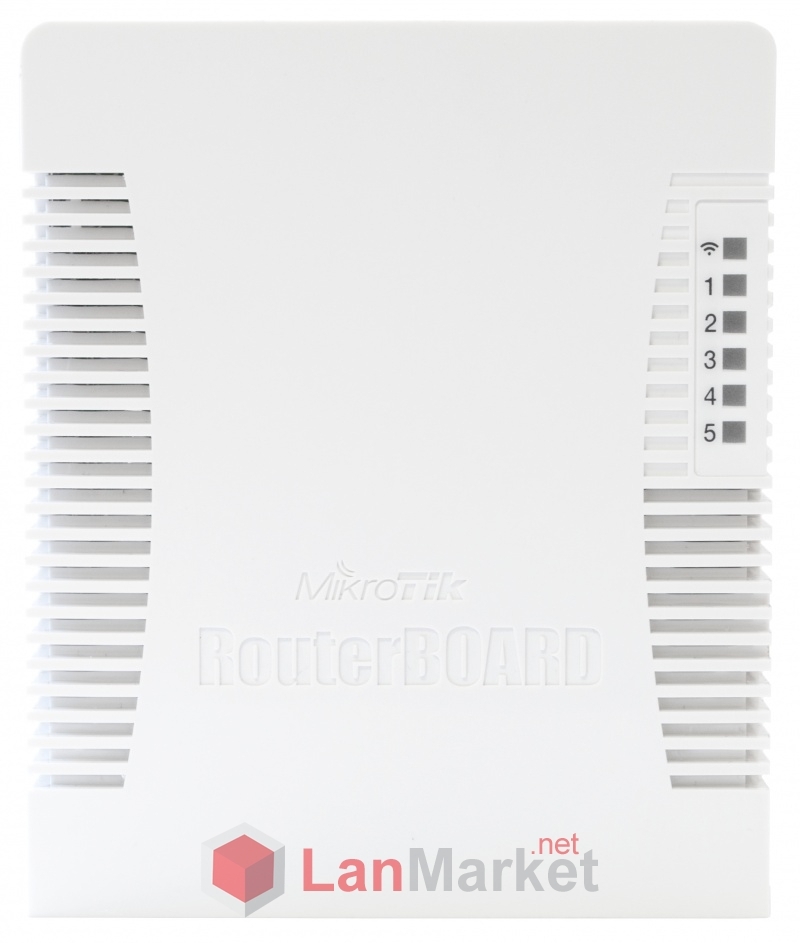

Тож почнемо. Бездротове обладнання Mikrotik RouterBoard має маркування типу RB751G-2HnD. Я спеціально взяв назву моделі складніше, щоб було цікавіше. І так ми бачимо, що назва складається з буків і цифр, і випрасує як RBxxxABC.

Перші 2 літери, зазвичай RB, що власне і означає назву продукції - RouterBoard.

Потім може бути 3 чи 4 цифри. У них зашифровано індекс серії та деякі особливості конкретної моделі. Перша цифра – це завжди серія обладнання. Існують такі серії:

• RB100
• RB230
• RB250 (комутаційне обладнання)
• RB300
• RB400
• RB500
• RB700
• RB800
• RB900
• RB1000
• RB2011

Докладно зупинятися на особливостях кожної їх, не стану, оскільки зрозуміло, що це тема досконалого іншого оповідання.

Друга, інколи ж і третя (у разі чотиризначного індексу) цифра в маркуванні, зазвичай позначає кількість Ethernet портів, що у моделі.

Остання цифра, що означає наявність і кількість miniPCI слотів, для встановлення додаткових плат розширення. Або наявність вбудованого радіомодуля, який зазвичай позначається цифрою 1 і додатковим буквеним індексом маркування радіомодулів, про які нижче. У разі їх відсутності, останньою цифрою в назві моделі, буде 0.

Тепер про буквені індекси наприкінці назви кожної моделі. Вони позначають таке:

• A – збільшений обсяг пам'яті для зберігання даних
• H - потужніший процесор з тактовою частотою, що перевищує основну серію
• L - обладнання з низькою вартістю за рахунок "урізання" деяких особливо важливих функцій, таких як порт RS232
• G – наявність гігабітних портів Ethernet
• R - вбудований радіомодуль
• U - наявність USB порту
• S - наявність SFP інтерфейсу для оптоволоконних каналів зв'язку
• P - може подавати живлення інші пристрої за протоколом PoE (PoE Output)
• IN - обладнання встановлене в настільний корпус для внутрішнього застосування (Desktop case)
• RM - обладнання встановлене в корпус для монтажу у стійку (Rackmount case)
• SHP - понад висока потужність передавача

Окремі miniPCI радіокарти зазвичай маркуються за типом R5n, що ще простіше. R - це радіо, потім цифра позначає частотний діапазон, що підтримується моделлю, і в кінці, один з додаткових буквених індексів, розшифровка яких, далі. У випадку ж, коли вбудований радіомодуль, то про його наявність говорить або буква R у назві моделі, або кілька індексів які розташовані в назві, після дефісу.

Індекси позначення вбудованих та додаткових радіокарт такі:

• 2 – радіомодуль працює на частоті 2.4ГГц
• 5 - радіомодуль працює на частоті 5ГГц
• H - висока потужність передавача, зазвичай >600mW
• n – радіокарта підтримує стандарт передачі даних 802.11n
• D - dual chain, наявність двох і більше антен або роз'ємів під них
• M – підтримує технологію MIMO

Тепер, знаючи це, ви можете розшифрувати маркування бездротового обладнання RouterBoard, і дізнатися його основні характеристики, просто глянувши на назву моделі.

Наприклад, згадана на початку модель RB751G-2HnD. Тепер її маркування вже не здається нам таким вже довгим і не зрозумілим, а навіть навпаки, інформативним! З першої частини маркування нам відразу видно, що ця модель із серії RB700. Вона має 5 Ethernet портів та один радіомодуль. Про те, що це саме вбудований радіомодуль, а не слот для карток формату miniPCI, нас стає ясно з наявності дефісу “-” у назві, після якого йдуть індекси, що вказують на основні особливості вбудованого радіомодуля. Літера (G), після цифрової частини, розповідає нам про те, що дана модель має гігабітні провідні інтерфейси. І після дефісу (-) ми бачимо характеристики бездротового інтерфейсу. Які говорять нам про те, що дана модель працює на частотах 2GHz (2), має посилений передавальний модуль (H), підтримує стандарт бездротового зв'язку 802.11n (n) і має як мінімум 2 антени (D).

Але є й деякі складнощі, вони стосуються серій RB1000 та RB2011. Так, наприклад, модель RB1100AH має не 10 мережевих інтерфейсів, як це може здатися на перший погляд, а 13. А модель RB1200 не 12, як можна припустити з назви, а всього 10.

Теж стосується і серії RB2011. Хоча з нею простіше, треба просто запам'ятати, що всі пристрої цієї серії мають 10 Ethernet портів. При цьому не мають слотів для карт розширення формату miniPCI, а про наявність радіомодуля можна дізнатися з літерних індексів у їхньому маркуванні.

Так наприклад ми можемо дізнатися, що модель RB2011UAS-2HnD-IN має USB порт (U), у неї збільшена кількість пам'яті для зберігання даних (A), є можливість встановлення SFP модуля для підключення оптоволоконного каналу (S), є вбудована 2ГГц радіокартка з підвищеною потужністю передавача (H), що підтримує стандарт 802.11n (n) і має 2 антени (D) або роз'єм для них. При цьому ми знаємо, що ця модель поставляється вже зібрана в корпусі внутрішнього використання (IN). А про те, що вона має 10 портів Ethernet, як ми вже говорили вище, свідчить назва самої серії.
