Огляд бездротового роутера Ubiquiti AirRouter-HP

Устаткування компанії Ubiquiti Networks вже давно відоме багатьом. Це надійне високопродуктивне обладнання, що здобуло немалу популярність завдяки таким моделям, як NanoStation і UniFi. Але це досить спеціалізоване обладнання з досить не широкою сферою застосування. Очевидно з метою розширення сфери застосування своїх пристроїв, компанія Ubiquiti випустила бездротовий роутер SOHO класу AirRouter-HP .

Комплект поставки

Постачається Ubiquiti AirRouter-HP у чорній глянсовій коробці з поліграфією, зроблена їх якісного вибіленого картону. На упаковці зображено сам роутер, логотип компанії виробника та коротку інформацію про вміст упаковки та основні особливості пристрою, на нижній стороні. Там же нанесено інформацію про сертифікації. На одній із бокових сторін наклеєна голограма, що свідчить про оригінальність продукту і наклейка інформує нас про те, що апарат був протестований, там же штрих-код і версія попередньо встановленої операційної системи AirOS.

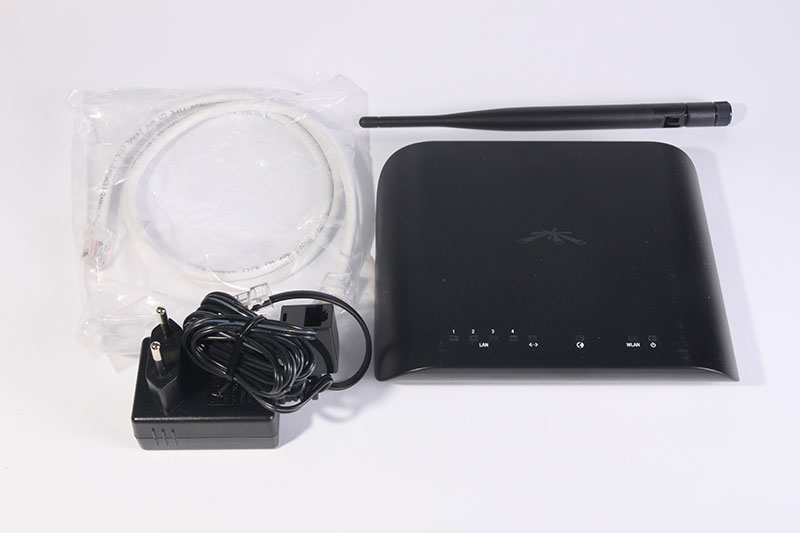

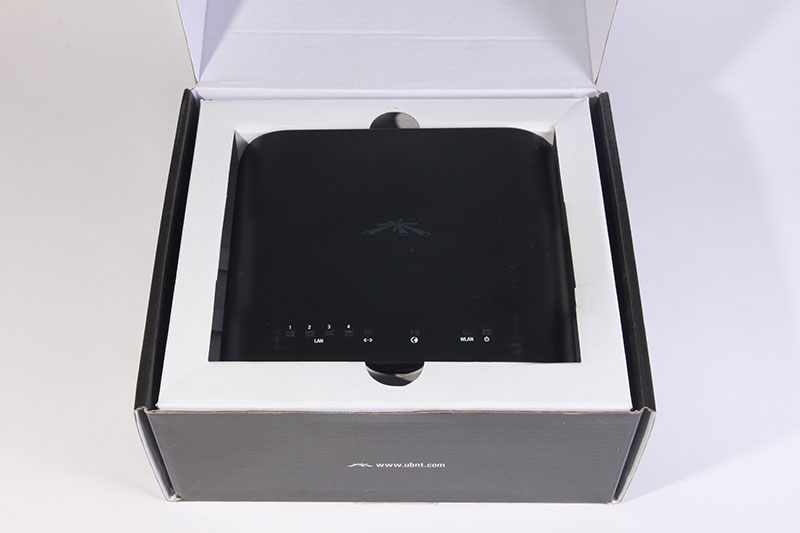

Усередині упаковки є спеціальний вкладиш з картону, в який укладено сам роутер, під ним розташований окремо упакований блок живлення. Все зроблено таким чином, щоб під час транспортування нічого не бовталося і, як наслідок, не пошкодилося. У комплект поставки також входить знімна антена і мережевий шнур. Жодної друкованої продукції або компакт-дисків, в комплекті немає.

На вигляд упаковки, відразу видно, що виробник не економить на кольоровій поліграфії і якісному картоні. Це відразу надає певної солідності цього продукту.

Зовнішній вигляд та інтерфейси

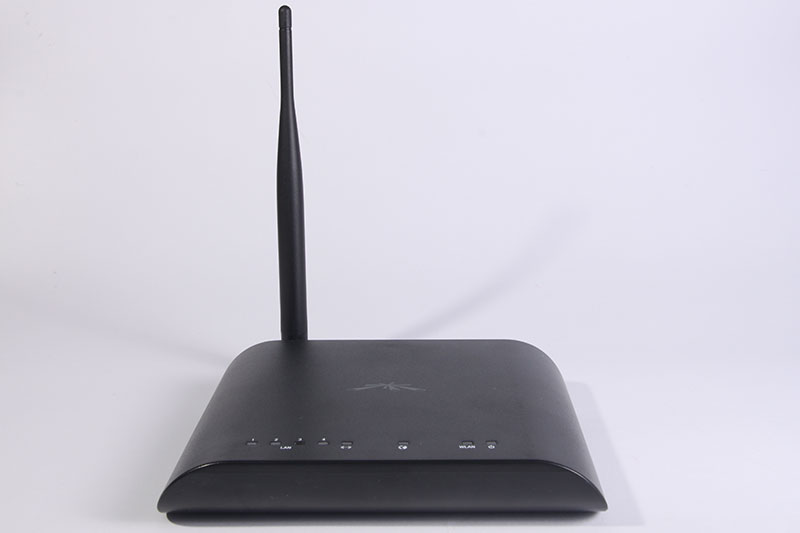

Корпус Ubiquiti AirRouter-HP виконаний із якісного матового пластику чорного кольору. Всі елементи дуже ретельно підігнані, немає ні зазорів, ні тріщин. І корпус має округлені краї, що надає йому якогось футуристичного вигляду.

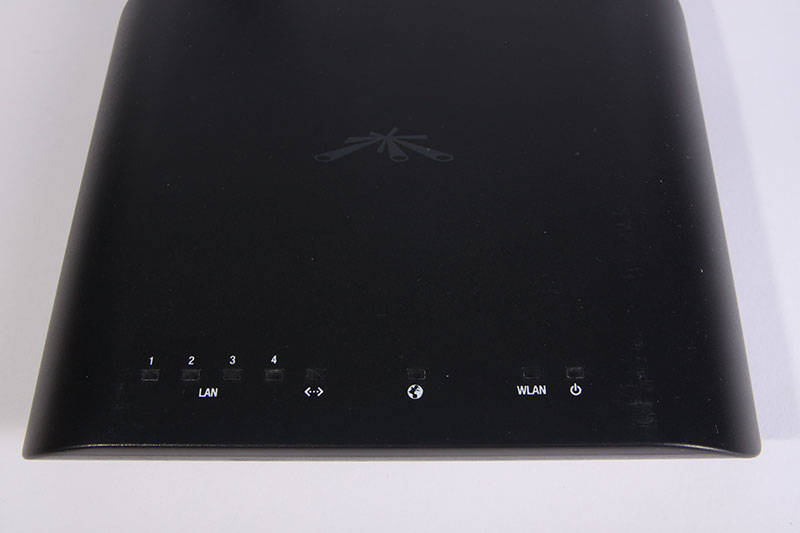

На верхній частині корпусу по центру нанесений логотип компанії Ubiquiti Networks. А ближче до переднього краю розташувалися світлодіодні індикатори. Їх всього вісім і вони поділені на три групи. З лівого боку - п'ять індикаторів, що інформують про підключення до чотирьох портів Ethernet, вони пронумеровані цифрами і відповідають номерам портів. П'ятий індикатор цієї групи інформує про активність цих портів у момент передачі.

Майже по центру розташований індикатор підключення до провайдера (WAN). А ближче до правого краю, два індикатори. Перший це індикатор бездротової мережі, а другий - індикатор живлення.

Бічні грані закруглені, тому на них, як і на передній стороні, немає органів управління або інтерфейсів.

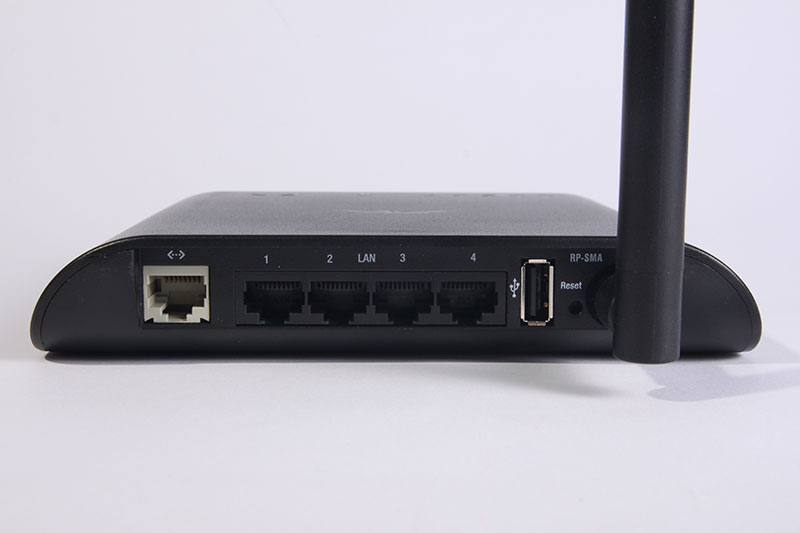

Всі основні інтерфейси та роз'єми розташовані в задній частині пристрою. Тут розташувалися чотири Ethernet порти LAN мережі, один порт WAN, USB роз'єм, кнопка Reset та один RP-SMA роз'єм для підключення антени.

На нижній частині корпусу є чотири невеликі ніжки, для встановлення пристрою на горизонтальну поверхню, і два отвори, для кріплення його на стіну. Там є наклейка, з моделлю роутера, його MAC адресою та інформації про сертифікації.

Технічні можливості

Позиціонується AirRouter-HP як маршрутизатор для SOHO сигмента. І, відповідно, має для цього все необхідне.

Він обладнаний п'ятьма 10/100Mbit/s Fast Ethernet портами, з автоматичним визначенням типу та швидкості підключення. Один з яких використовується для підключення зовнішнього з'єднання з глобальною мережею інтернет (WAN), а решта чотирьох для організації локальної мережі (LAN).

І як випливає з назви - AirRouter, він має вбудований бездротовий модуль. Який перебирає всі функції з організації бездротових мереж Wi-Fi. Пристрій працює в частотному діапазоні 2.412-2.462GHz та повністю підтримує всі сучасні стандарти бездротового зв'язку - IEEE 802.11 b/g/n. Ширину каналу від 5 до 40MHz та протоколи шифрування WEP/WPA/WPA2. Що дає можливість встановлювати з'єднання на швидкостях до 150Mbit/s.

Потужність передавача становить 400mW, а коефіцієнт посилення всеспрямованої антени, якою укомплектований роутер, становить 6dBi. Завдяки цим характеристикам радіус розгорнутої на базі AirRouter-HP бездротової мережі може досягати 200 метрів в умовах відкритої місцевості. І це зовсім не межа, радіус дії може бути розширений за рахунок установки потужнішої антени, на заміну штатної. Для цього штатна антена може бути замінена на більш потужну, що має роз'єм RP-SMA, таким чином можна збільшити дальність бездротового зв'язку до 20км (за наявності такого ж або подібного пристрою на іншому кінці). Для встановлення таких з'єднань, в роутер так само вбудована підтримка технології AirMAX.

І ще однією особливістю цієї моделі є те, що наявна в ній роз'єм USB використовується не для підключення зовнішніх накопичувачів, принтерів або 3G модемів, як у більшості подібних пристроїв.

Забезпечується вся функціональність Ubiquiti AirRouter-HP завдяки досить потужному MIPS 24KC, мережевому процесору від компанії Atheros, який працює на тактовій частоті 400MHz. Роутер також оснащений 32MB оперативної SDRAM пам'яті та 8MB Flash пам'яті для зберігання даних.

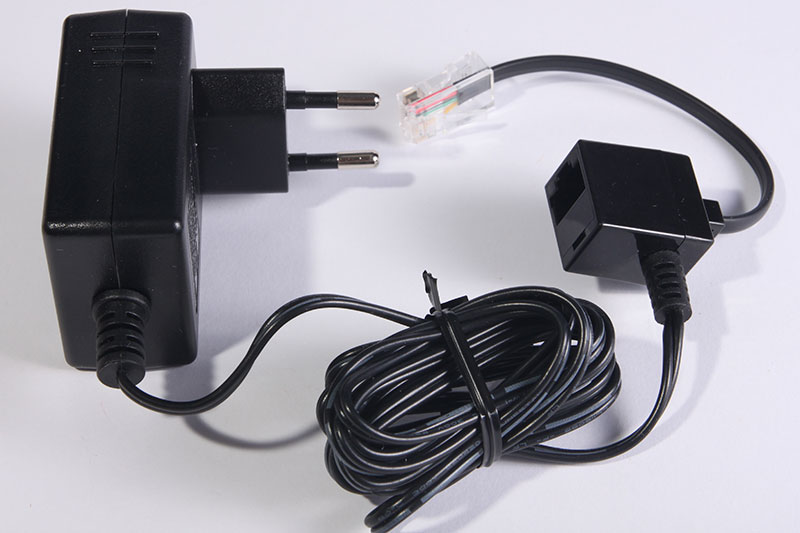

І як ви, напевно, могли помітити, у пристрої немає спеціалізованого роз'єму для подачі живлення. Харчування Ubiquiti AirRouter-HP отримує протоколу PoE через перший Ethernet порт. Для чого в комплекті поставляється спеціалізований блок живлення, здатний видавати 5V постійного струму з потужністю 2A.

Програмне забезпечення та режими роботи

Працює Ubiquiti AirRouter-HP під управлінням фірмової мережної операційної системи AirOS. І як наслідок, володіє дуже широким набором можливостей, необхідних для побудови та управління локальними та бездротовими мережами. Пристрій може працювати в декількох основних режимах: роутер, бездротова точка доступу, бездротовий роутер, клієнт і т.д., при цьому має широкий набір функцій, необхідних для роботи в цих режимах - NAT, Firewall, DHCP і багато іншого.

Нижче ми коротко ознайомимося з основними функціями та розділами меню управління Ubiquiti AirRouter-HP.

Управління здійснюється через веб-інтерфейс пристрою. Для цього необхідно підключити AirRouter-HP мережним кабелем до персонального комп'ютера, та за допомогою будь-якого браузера, звернутися до адреси пристрою. За замовчуванням роутер має IP адресу 192.168.1.1, а для авторизації використовується логін/пароль - ubnt/ubnt.

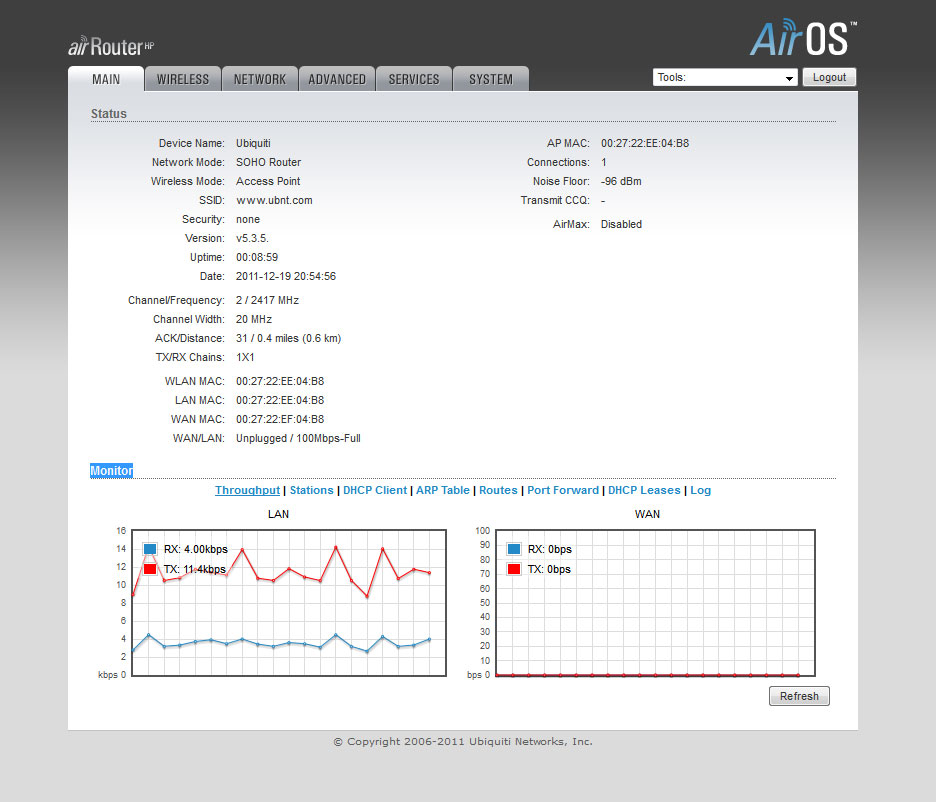

Після авторизації ми відразу ж потрапляємо на вкладку MAIN, яка в розділі Status, відображає всю інформацію про поточний стан пристрою, його режими роботи та іншу статистичну інформацію. А в розділі Monitor можна бачити графіки навантаження на мережеві інтерфейси. Також тут можна отримати інформацію про DHCP клієнтів, поточну таблицю маршрутизації, системний лог і деяку іншу інформацію.

Наступна вкладка, це вкладка WIRELESS, і як зрозуміло з її назви, вона призначена для управління бездротовим модулем пристрою.

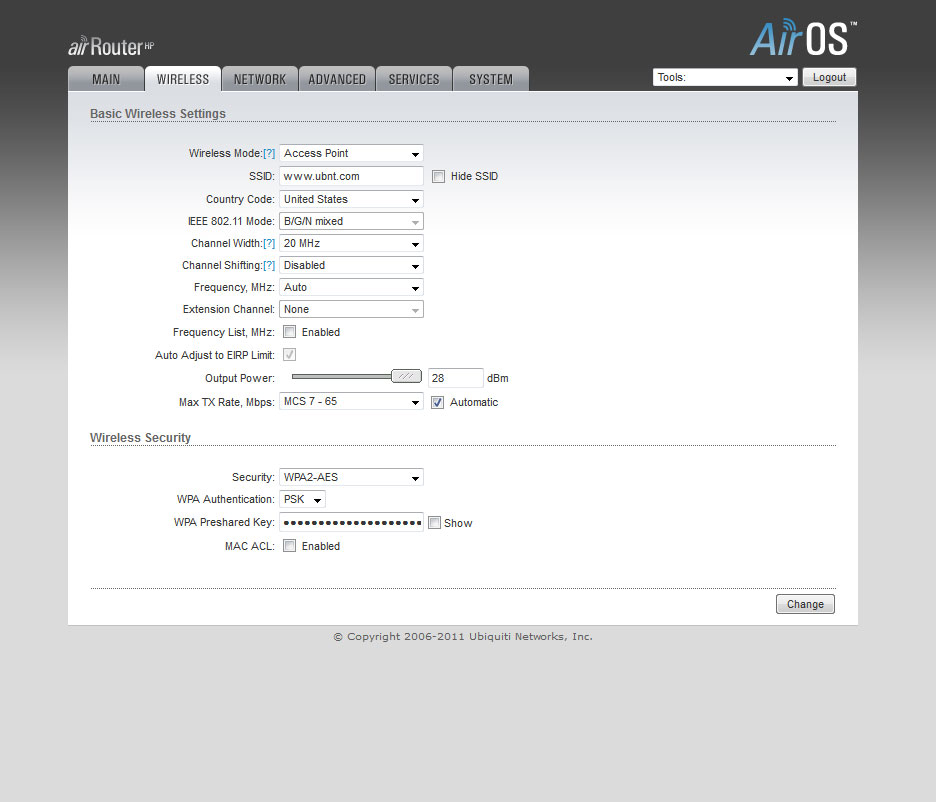

У розділі Basic Wireless Settings, зібрані всі основні режими та налаштування бездротової мережі. Так, у пункті Wireless Mode проводиться вибір режиму роботи. Це може бути - Точка доступу з функцією WDS, Точка доступу , Клієнт (Station) та Клієнт з функцією WDS. Тут же керується такими параметрами як SSID, частота і ширена робочого каналу, протокол роботи бездротового з'єднання і навіть рівень потужності вихідного сигналу. А в розділі Wireless Security можна встановити необхідний тип і протокол шифрування і задати всі необхідні параметри безпеки.

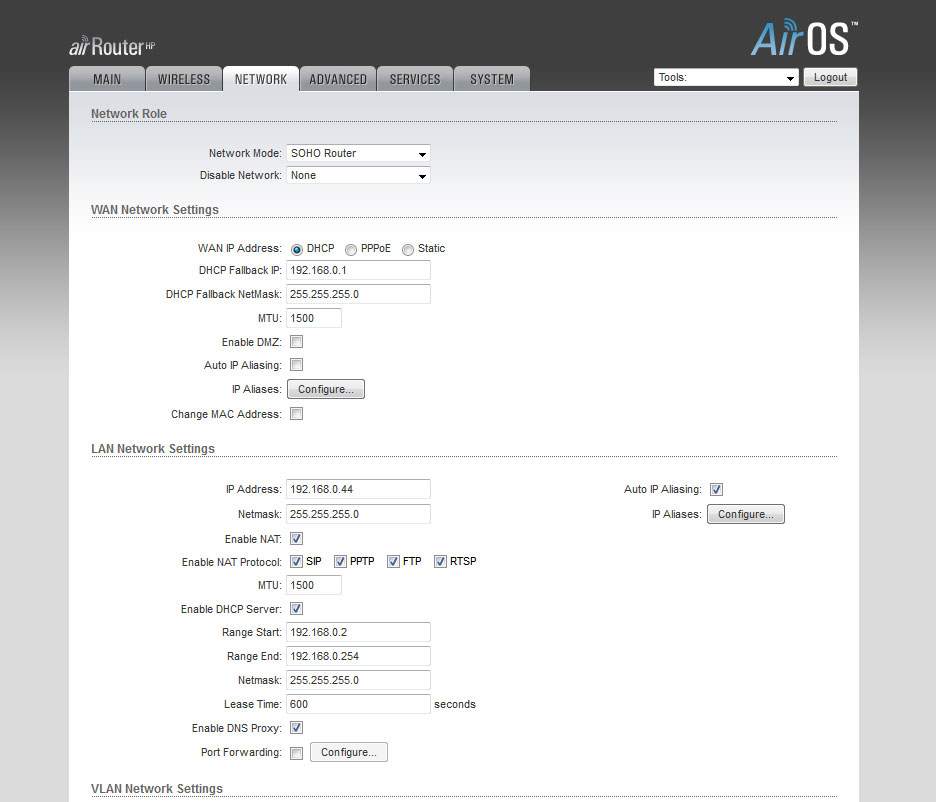

На вкладці Network, керується всіма мережевими інтерфейсами і режимами роботи роутера.

У розділі Network Role можна вибрати один з трьох режимів роботи: SOHO Роутер, Роутер або Міст.

Залежно від необхідного режиму, у розділах LAN/WAN/WLAN Network Settings, можна задати всі необхідні параметри для організації роботи цих ділянок мережі. Включно з такими варіантами підключення до провайдерів глобальної мережі інтернет (WAN), як Статичний IP, Динамічний IP або протокол PPPoE. У цих розділах, проводиться налаштування DHCP сервера, задаються діапазони IP адрес для різних ділянок мережі і присвоюються певні адреси цим інтерфейсам.

На цій же вкладці є можливість керування функціями Firewall, маршрутизацією та віртуальною мережею VLAN.

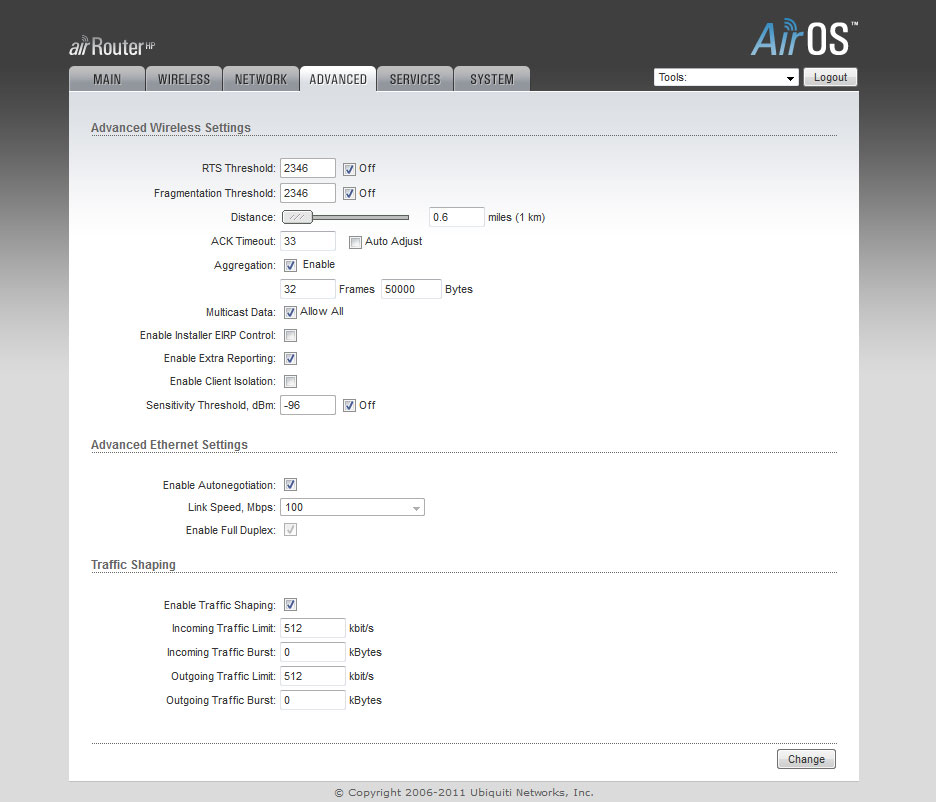

На вкладці ADVANCED, можна знайти додаткові розширені налаштування бездротової та дротової мереж, і навіть свого роду правила обмеження пропускної спроможності мережі.

У розділі Advanced Wireless Settings наведено ряд налаштувань, які використовуються при тонкому налаштуванні бездротової мережі, які в основному використовуються при побудові з'єднань на великі відстані.

Розділ Advanced Ethernet Settings не дуже великий, і в ньому можна, наприклад увімкнути або вимкнути автоматичне визначення швидкості підключення дротових інтерфейсів Ethernet.

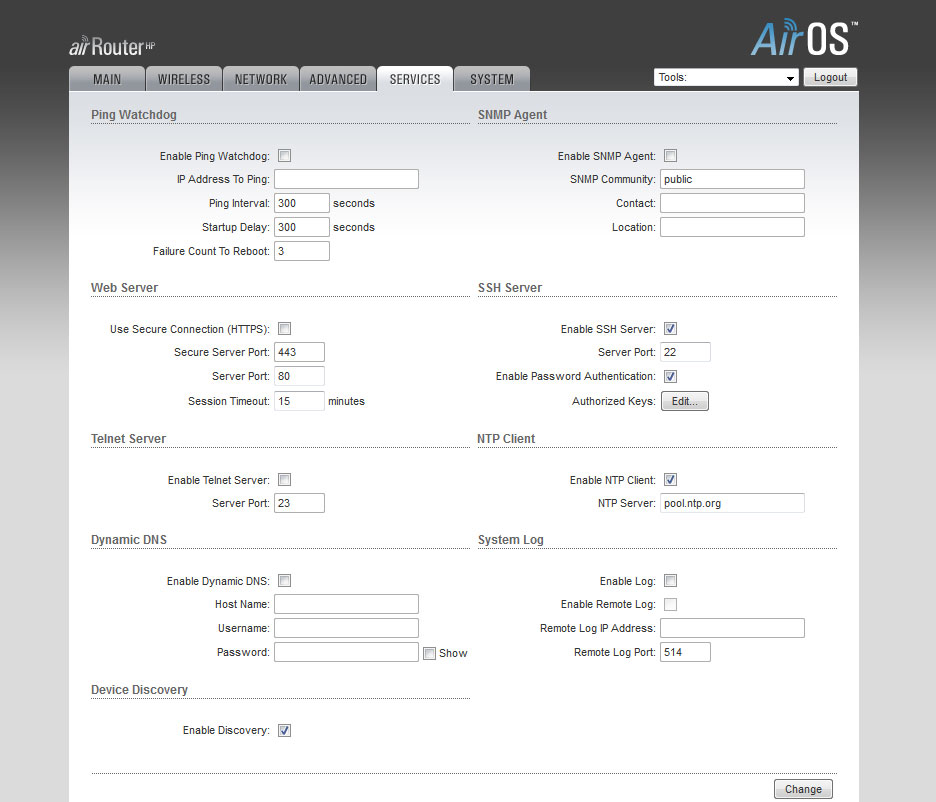

Далі слідує вкладка SERVICES. На якій розташовані додаткові функції пристрою, такі як Web Server, SSH Server, Telnet Server, NTP Client та інші, включаючи системний лог. На цій вкладці можна активувати або вимкнути ці сервіси або задати їм відповідні параметри.

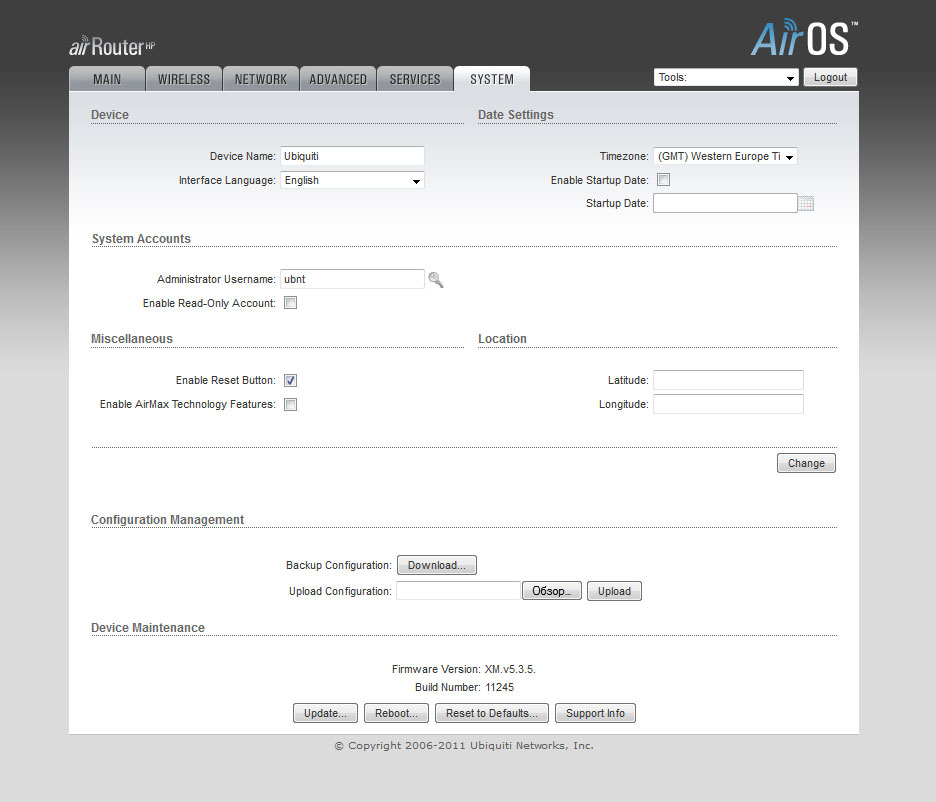

І остання вкладка SYSTEM, як випливає з назви, призначена для контролю над системними функціями пристрою.

Тут можна встановити ім'я пристрою та мову інтерфейсу в розділі Device, встановити системну дату та час (Date Settings), змінити дані для авторизації (ім'я користувача та пароль), зробити резервну копію або відновити конфігурацію та кілька інших додаткових системних функцій.

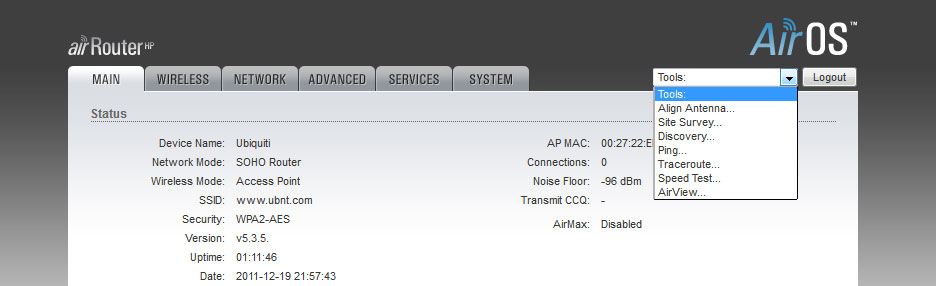

Але на цьому можливості AirRouter-HP не закінчуються. Як і більшість пристроїв під керуванням операційної системи AirOS, цей роутер має декілька додаткових інструментів. Меню інструментів розташоване у верхньому правому куті вікна, у вигляді списку, що випадає.

Завдяки цим інструментам, можна легко "підлаштувати" зовнішню антену, якщо така підключена до пристрою, знайти всі бездротові пристрої, що працюють в радіусі дії, і багато іншого, включаючи Ping і Tracerout.

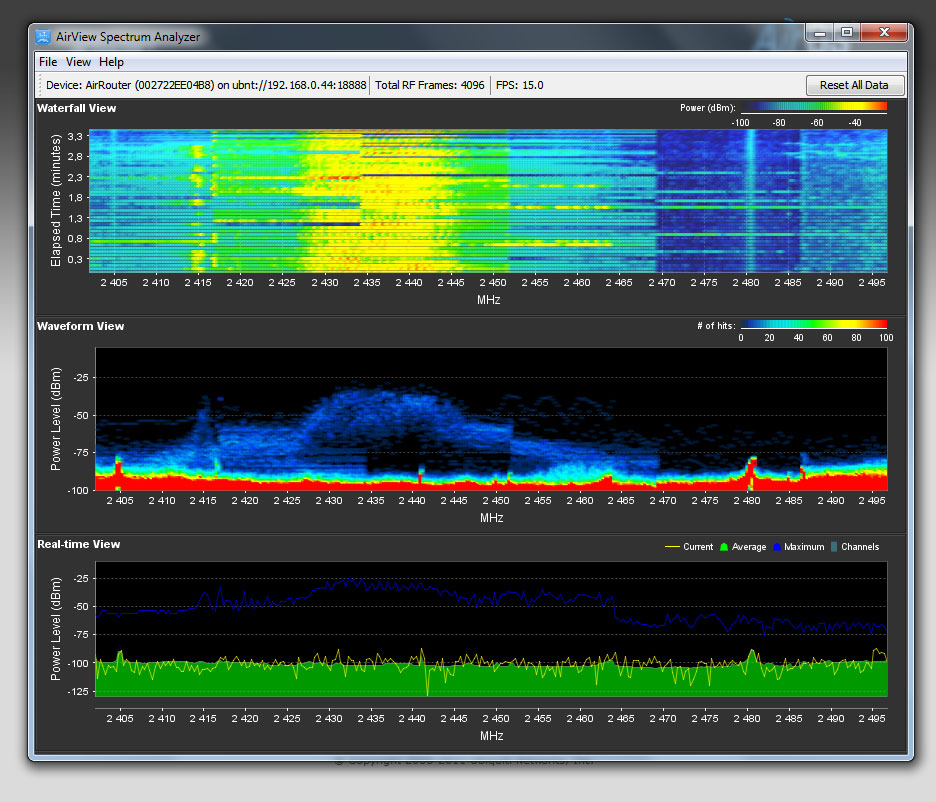

Але найкориснішим інструментом у наборі AirOS є утиліта AirView, що дозволяє з високою точністю визначити шумову обстановку в ефірі, для частот на яких працює пристрій. Основна перевага AirView, що вона робить спектральний аналіз даного частотного діапазону, і може виявити перешкоди створювані пристроями, що працюють на цих частотах, наприклад Bluetooth пристрої, які ви не зможете визначити іншими засобами. Так наприклад утиліта Site Survey, показує тільки працюючі недалеко від вас Wi-Fi пристрої.

Утиліта AirView, це практично повноцінний спектроаналізатор, що дозволяє чітко та якісно відстежувати обстановку в радіо ефірі, в межах заданих частот. І вибирати найкращий канал, для роботи вашого пристрою.

Висновки

Ubiquiti AirRouter-HP, це відмінний бездротовий маршрутизатор , який може легко забезпечити якісне функціонування невеликої офісної або домашньої мережі. При цьому, простота налаштування та великий потенціал використовуваної мережної операційної системи Ubiquiti AirOS, дозволяють легко організувати мережу, навіть самому не досвідченому в цій справі користувачеві. А більш просунутих користувачів, напевно, порадує широкий набір не тільки всіх можливих функцій і налаштувань, але й додаткових утиліт та інструментів, що пропонуються цим пристроєм.

Але в кінці, я все ж таки додам ложку дьогтю в бочку меду. Адже в Ubiquiti AirRouter-HP є і мінуси. Найбільш явним з яких є відсутність високошвидкісних гігабітних інтерфейсів. Адже за ціну, яку просять за цей роутер, давно можна купити непоганий гігабітний роутер від інших виробників. Чому Ubiquiti Networks ігнорує цю актуальну для багатьох проблему – не зрозуміло.

Олексій С., спеціально для LanMarket
