Оптичні кабелі "Ютекс-Україна": огляд продукції

Зміст:

1. Колірне маркування
2. Асортименти оптичної продукції
3. Кабель для повітряної прокладки
4. Універсальний кабель
5. Кабель для підземної прокладки
6. Кабель із мікротрубками для пневмопрокладки

У цій статті йтиметься про магістральні волоконно-оптичні кабелі , які випускає українська компанія "Ютекс". Вся продукція підприємства ґрунтується на одномодових волокнах. Причина, з якої вибрано цю нішу, проста: максимальна дальність передачі і мінімальне згасання сигналу. Тут не розглядатимуться переваги багатомодових систем для підключення користувачів на невеликих відстанях за технологією FTTD (Fiber-to-the-Desktop), оскільки мета цього тексту – огляд лінійки продукції підприємства та переваги при її застосуванні на практиці.

Основою якісного оптичного кабелю в першу чергу є оптичне волокно. При його виробництві компанія " Ютекс-Україна " використовує продукцію Corning, яка відрізняється повним спектральним діапазоном, покращеними згинальними характеристиками та повною сумісністю з вже існуючою мережевою інфраструктурою на стандартних одномодових волокнах.

Колірне маркування

А тепер безпосередньо про особливості оптичних кабелів, що випускаються. Колірне маркування волокон здійснюється відповідно до стандарту DIN/VDE 0888, прийнятого ФРН, напрямок рахунку – у бік зеленого, починаючи з червоного. Вся продукція випускається в чорній ізоляції зі світлостабілізованого поліетилену, стійкої до механічних пошкоджень, впливу вологи та властивостей самозагасання у разі займання.

Асортименти оптичної продукції

Лінійка кабелів, що виробляються компанією "Ютекс-Україна", поділяється на три великі групи:

- Підвісний кабель ;

- Універсальний кабель ;

- Кабель для підземного укладання .

Окремим пунктом слід виділити кабель ОКЗММ(1,0)МГ із мікротрубками для пневматичної прокладки. Це рішення буде детально розглянуте наприкінці статті.

Кабель для повітряної прокладки

Нижче йтиметься про оптичні кабелі відповідно до їх класифікації виробником. Отже, підвісний кабель. Основна проблема, що виникає під час експлуатації оптичних повітряних ліній зв'язку, це різний температурний коефіцієнт розширення у елементів кабелю (поліетиленова ізоляція, оболонка оптичного модуля, армуюча нитка, що підсилюють склопластикові елементи та ін.), а також вплив вітру та зледеніння. І якщо на відстанях до 20 м-коду. така ситуація не критична, то на більшій довжині це може бути причиною "гуляння" волокон, що призводить до зміни показників загасання сигналу. У крайніх випадках можливі обриви як окремих волокон, так і цілих оптичних модулів при візуально не пошкодженій зовнішній ізоляції.

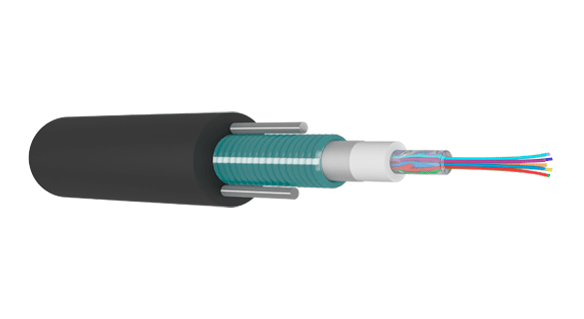

Крім того, при розрахунку траси необхідно враховувати витрати кабелю на компенсаційні петлі. За рахунок цього загальна довжина лінії може збільшитись на 10-15%. Інженери компанії "Ютекс" знайшли оригінальне рішення. На армуючі склопластикові прутки наноситься клейовий склад. У процесі накладання зовнішньої поліетиленової ізоляції відбувається нагрівання, і периферійні силові елементи приклеюються і до неї центральної трубки з модулями, створюючи монолітну стійку конструкцію.

Таким чином, вплив температури довкілля зводиться до мінімуму, а сам кабель практично не розтягується.

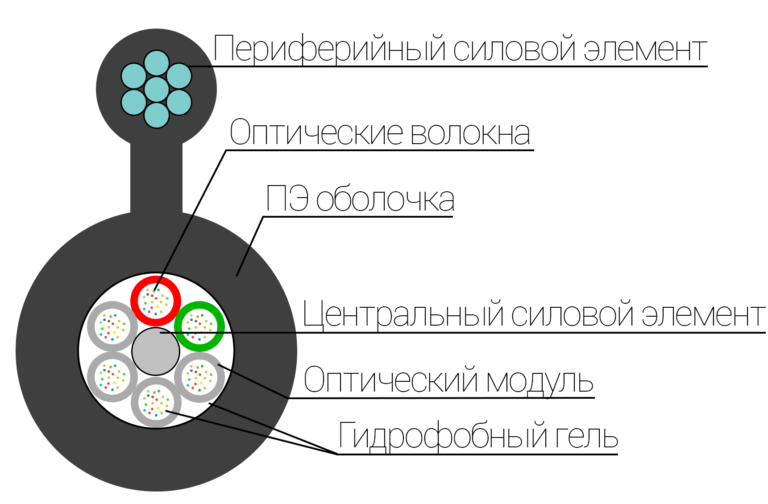

Для особливих умов експлуатації компанія "Ютекс-Україна" випускає Кабель марки ОКП8, де крім центрального склопластикового силового елемента використовується винесений сталевий трос, укладений у свою оболонку.

Завдяки такій конструкції максимальне провисання кабелю не перевищує 2%, а максимально допустиме зусилля на поздовжнє розтягування становить 2,7 кН.

Універсальний кабель

Наступна група кабелів, що випускається компанією, має назву універсальні. З цього випливає, що їх можна використовувати для прокладання трас як по стовпах (підвісні), під землею (в траншеях) і існуючої телефонної каналізації з азбестоцементних труб. Особняком у цьому ряді стоять кабелі з додатковим харчуванням – ОКУ(С2)МГ-ХY/2ДП та ОКУ(С2)МГ-ХY/4ДП.

Відмінною їх особливістю є наявність двох (чотирьох) мідних жил перерізом 1,5 мм ² , якими можна подати харчування на деяку відстань.

При плануванні використання універсальних кабелів слід враховувати особливості клімату. Зокрема, довжина повітряних ліній не повинна перевищувати 20 м., а прокладання в траншеях має здійснюватися нижче за рівень промерзання ґрунту. Крім того, універсальний кабель рекомендується використовувати лише у легких ґрунтах.

У разі потреби прокладання в каналізації, вона не повинна бути заражена гризунами, здатними пошкодити оптоволокно. З усієї групи універсальних кабелів, тільки ОКУ(а3.5)МГ захищений від них за допомогою арамідного обплетення.

Кабель для підземної прокладки

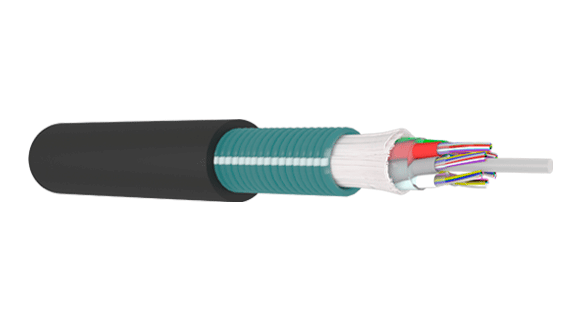

Кабелю для підземного укладання. Їх відрізняє наявність броні з ламінованої гофрованої сталевої стрічки. Завдяки цьому оптичний кабель витримує значні деформації без пошкодження волокон. Крім того, його можна використовувати у каналізаціях, заражених гризунами.

Для тих випадків, при яких можливі досить високі поздовжні навантаження, компанія "Ютекс" випускає кабелі з периферійним армуванням стрічкової броні сталевим дротом.

Кабель із мікротрубками для пневмопрокладки

Все, що описано вище, стосувалося магістральних мереж, коли потрібно передати дані на великі відстані без втрати швидкості та якості сигналу. Нижче будуть розглянуті варіанти побудови інфраструктури на об'єкті із заздалегідь невідомою кількістю майбутніх користувачів та гарантованим збільшенням їхньої кількості.

Зазвичай кабельна інфраструктура об'єкта планується та будується з максимально можливим охопленням усіх точок. Це спричиняє колосальні фінансові витрати на закупівлю оптичних кабелів та проведення робіт на початковому етапі.

Після запуску об'єкта в експлуатацію кількість користувачів, які бажають підключитися до мережі, зростає поступово. При цьому задіяно і використовується лише невелика частина вже готової кабельної інфраструктури, а решта простоює, не приносячи прибутку. Один із виходів – будівництво кабельної каналізації.

Традиційна кабельна каналізація передбачає великий обсяг загальнобудівельних та земляних робіт, при цьому за вартістю можна порівняти з будівництвом оптоволоконної інфраструктури. Крім того, при необхідності побудови нової ділянки, потрібні додаткові витрати на прокладання труб, особливо якщо це стосується облагороджених територій або доріг.

Рішення для оптоволоконних мереж було знайдено у 80-х роках минулого століття. За аналогією з традиційною каналізацією, було запропоновано прокладати пустотілі пластикові трубки невеликого діаметра (до 10 мм) зібрані в загальну структуру під однією захисною оболонкою діаметром до 40 мм. залежно кількості мікротрубок.

Фактично, виходить та сама кабельна каналізація, але істотно менших розмірів. І збільшення її ємності потрібно значно менші витрати, проти традиційної. Прокладання кабелів здійснюється шляхом задувки на відстань близько 1500 м. зі швидкістю до 50 м/хв. Технологія задувки в цій статті не розглядатиметься.

Спеціально для інфраструктури на основі мікротрубок компанія "Ютекс-Україна" випускає кабель ОКЗММ(1,0)МГ. Залежно від вимог замовника при зовнішньому діаметрі 5,6 мм. у ньому може бути від 12 до 72 одномодових волокон.

Колірне маркування повністю відповідає стандарту DIN/VDE 0888, а як центральний силовий елемент використовується склопластиковий пруток.

В принципі, асортимент оптичних кабелів, що випускаються компанією "Ютекс", дозволяє реалізувати практично будь-який проект з побудови як магістральної, так і розподіленої кабельної інфраструктури з використанням опор електропередач, існуючої каналізації або простим укладанням в ґрунт.
