Огляд Wi-Fi обладнання Ubiquiti NanoStation2 та NanoStation M2

Чим відрізняється Ubiquiti NanoStation2 від NanoStationM2? Відповідь на це запитання можна знайти в цьому огляді.

Ubiquiti NanoStation2 і NanoStationM2 - обидва пристрої відносяться до напівпрофесійних SOHO Wi-Fi на 2.4 ГГц, іншими словами є простою відповіддю на питання "як би роздати інтернет і не "зав'язуватися" при цьому з проводами?"

Перший погляд

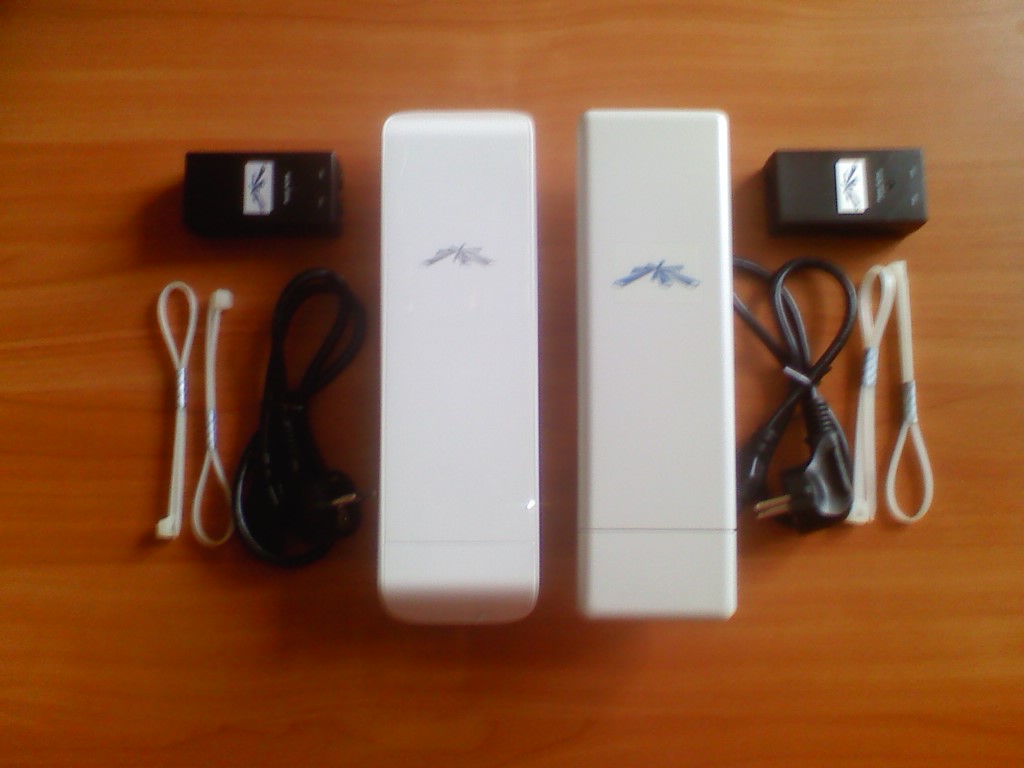

Театр починається з вішалки, а огляд із комплекту поставки, який в обох випадках ідентичний:

1. NanoStation2 або NanoStationM2 ;
2. Адаптер PoE (Power over Ethernet, тобто. живлення по кабелю LAN);
3. Блок живлення ;
4. Пара пластикових стяжок кріплення до щогли;

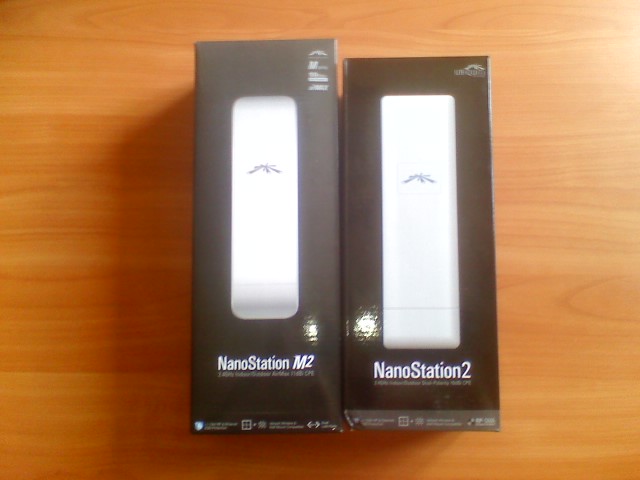

Коробки та комплектація:

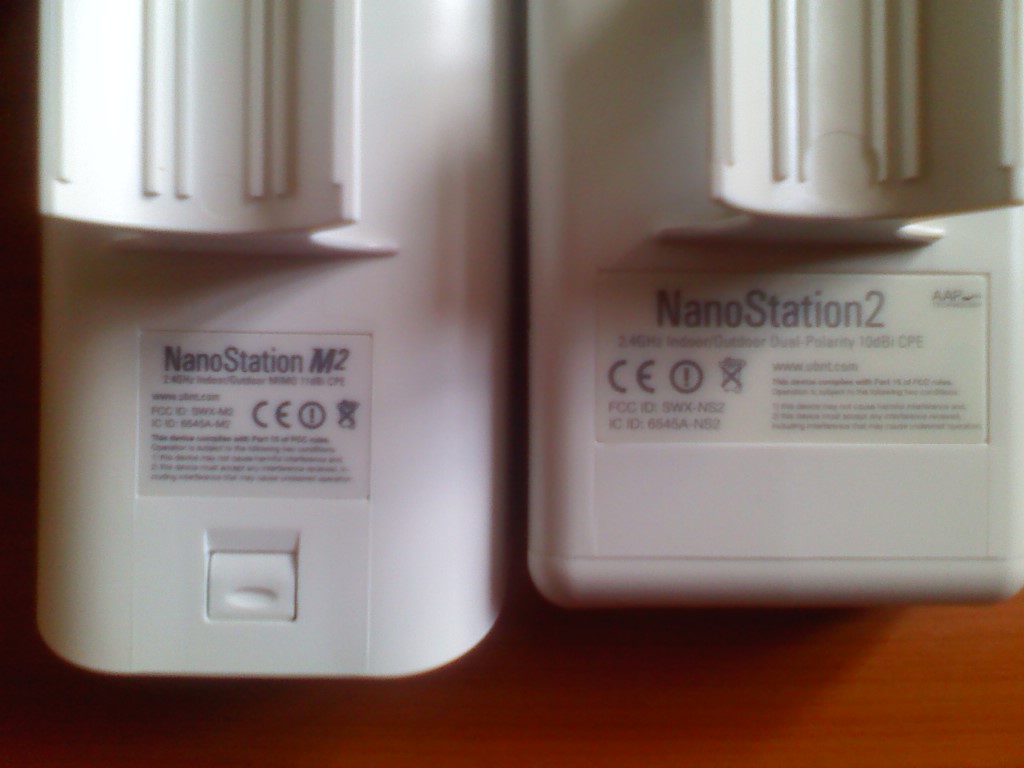

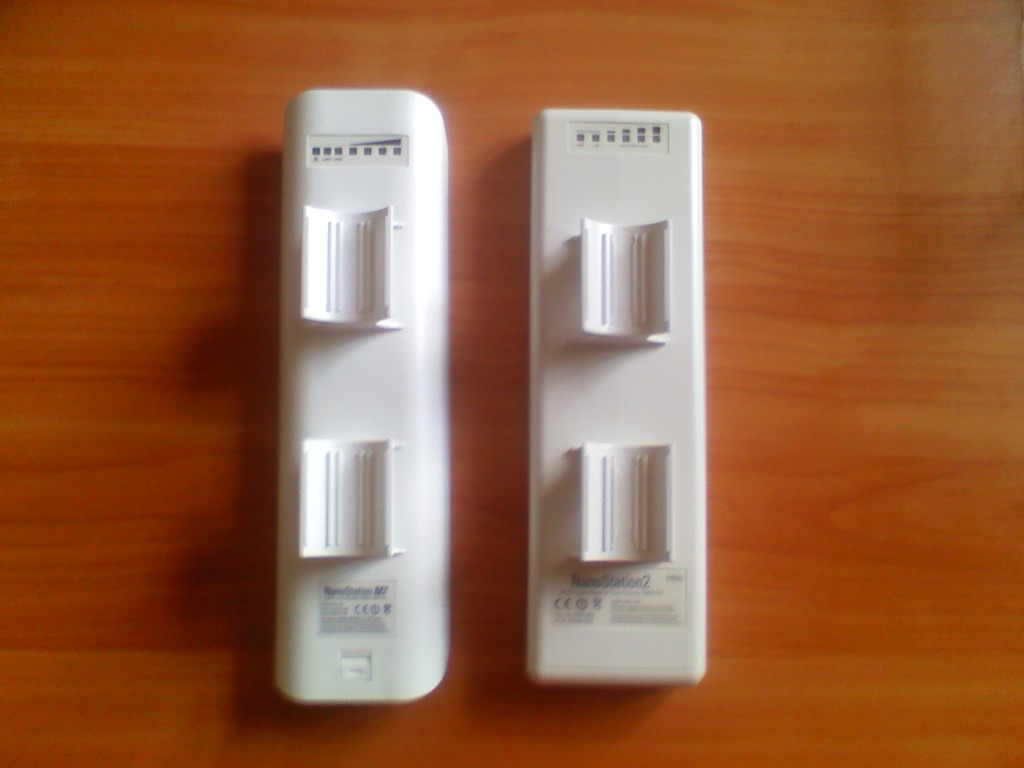

Пристрій заднього виду:

Обидва пристрої захищені від статичної напруги, про що гордо повідомляє нам напис на коробках - ESD Protection +/-15 kV RF&Ehernet .

Матеріалом для NS2 і NSM2 служить білий пластик, який добре переносить агресивне середовище за межами приміщення (використовувати обладнання всередині також можна). Тут варто відзначити, що незважаючи на схожість дизайну корпусу пристроїв, досить складно сплутати, конструкції кришок відсіку з роз'ємами різні. Якщо в NSM2 засувка дуже м'яка, то у NS2 доводиться докладати значного зусилля, проте турбуватися не варто якісний пластик - не зламається.

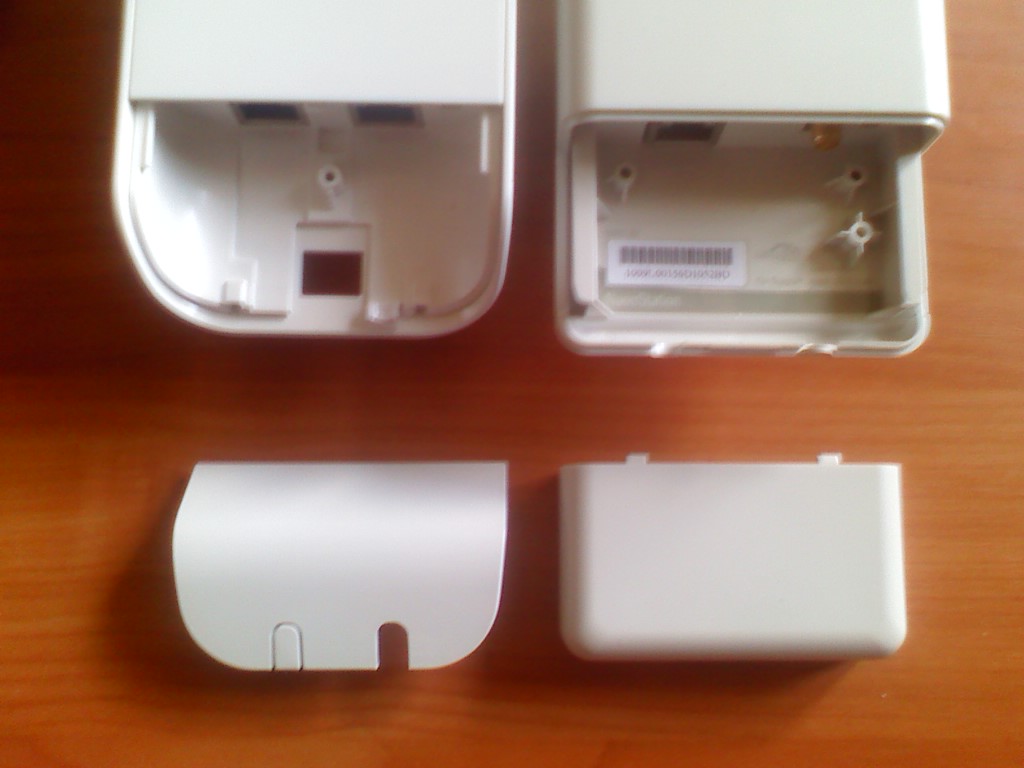

NSM2 та NS2 зі знятими кришками роз'ємів:

Стяжки, що входять до комплекту, дозволяють швидко та надійно кріпити обладнання на щогли діаметром від 25 і більше міліметрів.

Задні панелі NSM2 та NS2 мають сім та шість індикаторів відповідно. NanostationM2: живлення, наявність підключення до LAN1, до LAN2 плюс чотири індикатори рівня сигналу для налаштування обладнання щодо базової станції або інших точок доступу. Nanostation2 має індикатор LAN, т.к. є можливість підключення зовнішньої антени.

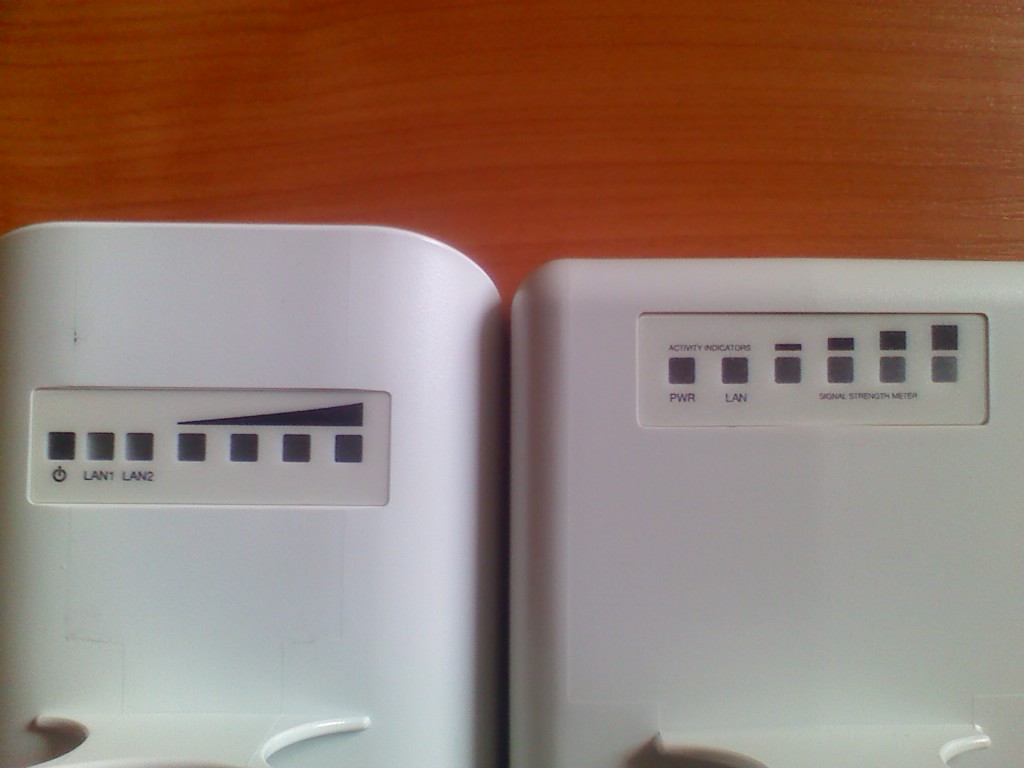

LED індикатори (ліворуч NSM2, праворучNS2):

Під нижньою кришкою виявляємо наступний набір роз'ємів:

Для NanostationM2:

1. Гніздо RJ-45 (вторинне);
2. Гніздо RJ-45 (первинне);
3. Всенародно улюблений Reset, у разі для скидання налаштувань на заводські параметри.

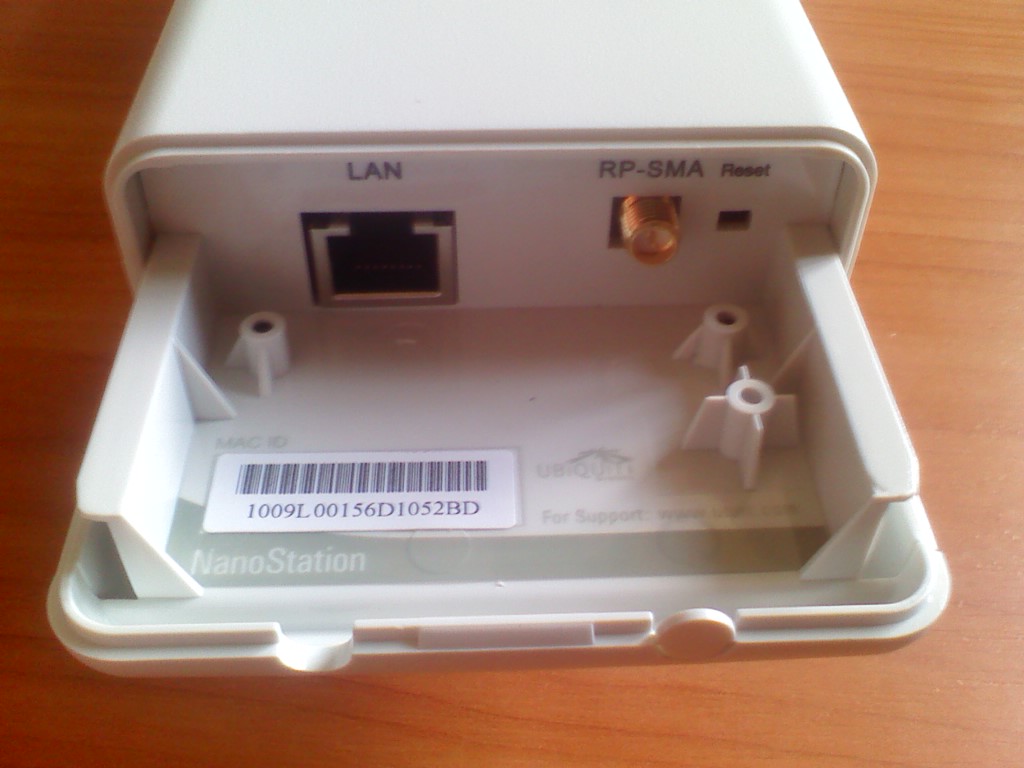

Для Nanostation2:

1. Гніздо RJ-45 (вторинне);
2. Роз'єм SMA мама або RP-SMA тато для підключення зовнішньої wifi антени (до 5км вистачає вбудованою потужністю 10 dBi). Існує два варіанти NS2 - з роз'ємом SMA female (PN 0826 та 0828) або RP-SMA male (PN 0833);
3. Всенародно улюблений Reset, у разі для скидання налаштувань на заводські параметри.

Посилення вбудованої антени у NSM2 становить 11dBi, у NS2, як згадувалося вище, 10dBi. Потужність передавача 400мВт, вихідна – 26dBm, сектор охоплення антени становить 60 градусів.

Використання

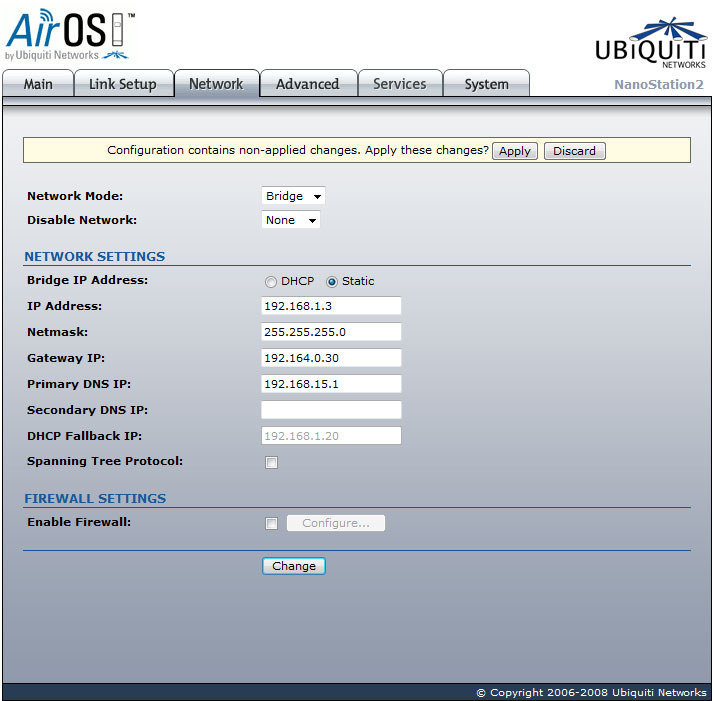

Перейдемо безпосередньо до роботи із пристроями. Для початку роботи нам знадобиться ПК або ноутбук для отримання доступу до веб-інтерфейсу NS2. З'єднуємо обладнання пачкордом. Слід пам'ятати, що за умовчанням мережеві налаштування в обох продуктів такі: IP: 192.168.1.20, логін та пароль збігаються - ubnt . Ви побачите у цьому розділі все - від установок IP адреси, маски мережі до трансляції адрес і dhcp сервера.

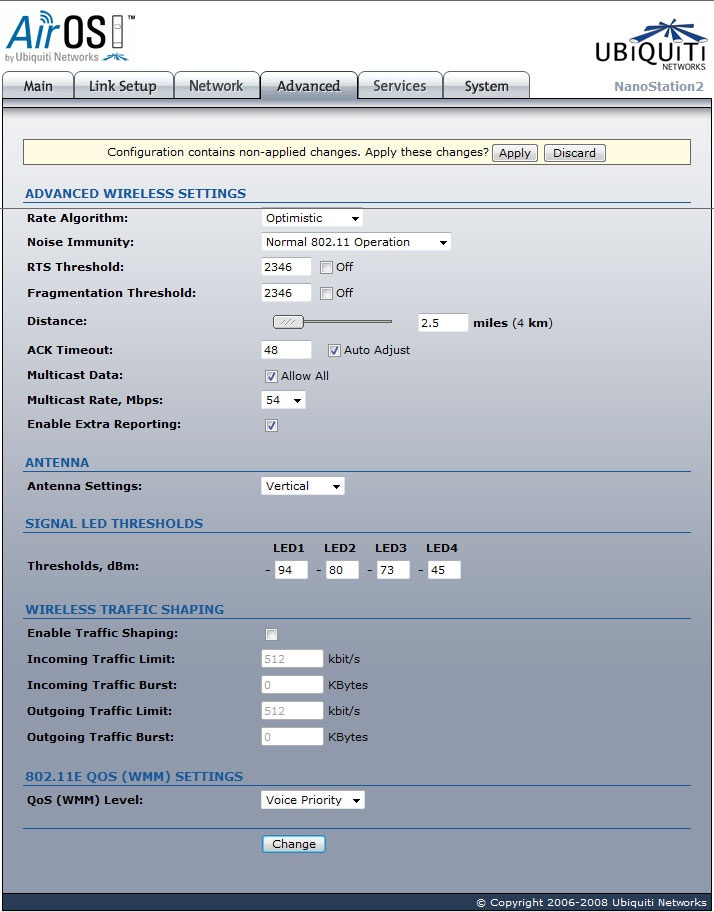

Advanced – розширені налаштування індикаторів, антени тощо.

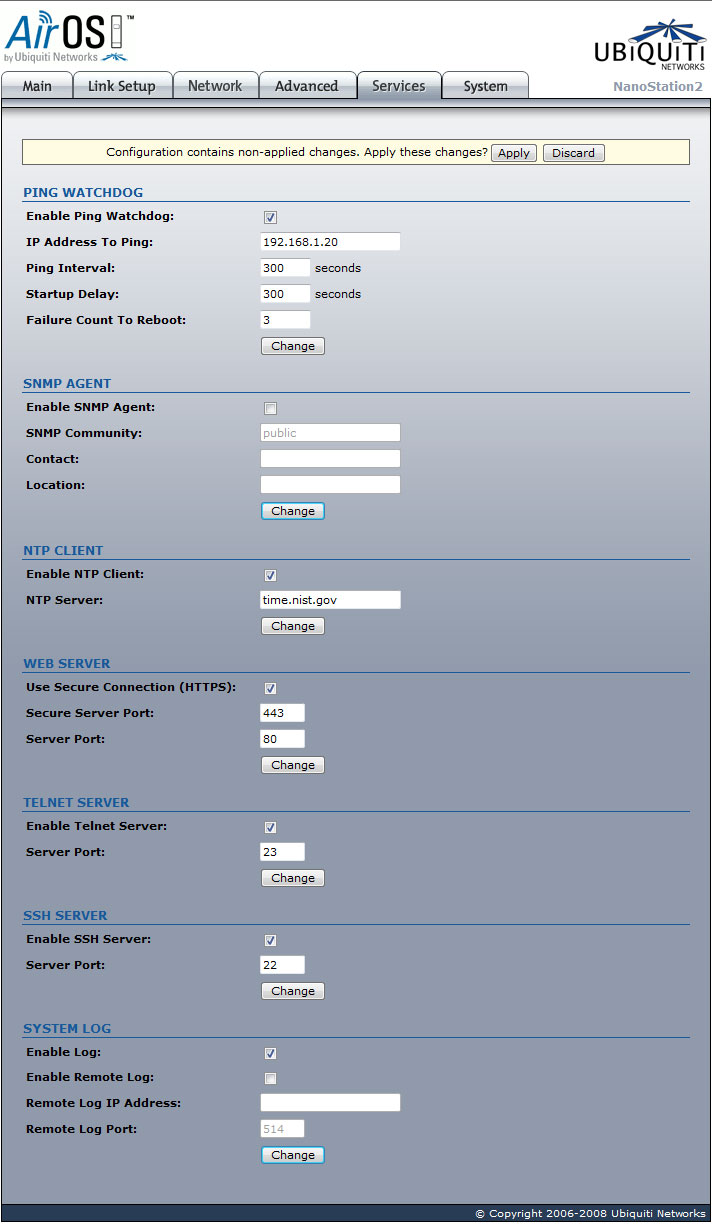

Services - містить налаштування агентів та служб, а також логування.

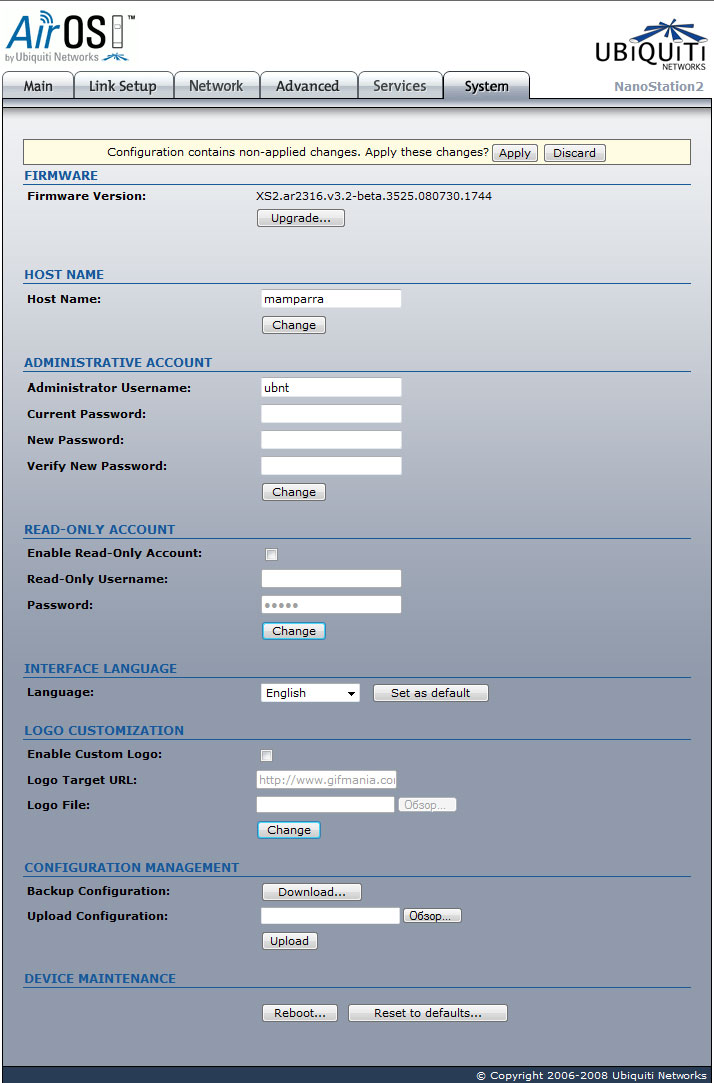

System - розділ, присвячений прошивці, обліковим записам та бекапу.

Докладніше ознайомитися з функціями та налаштуваннями Nanostation2 можна у посібнику користувача.
