Огляд маршрутизатора RB750P-PBr2 (PowerBox)

26.10.2015
Поділитись у:
*/?>

У липні 2015 року компанія Mikrotik представила оновлений PowerBox (Revision 2), новинка отримала артикул RB750P-PBr2 . Головною особливістю RB750P-PBr2 став потужніший процесор з частотою 650 МГц, замість 400 МГц.

Пристрій постачається в класичній картонній коробці, і лише артикул на наклейці говорить про те, що це оновлений PowerBox. Хоч стару версію і знято з виробництва, вона все ще може залишатися на складах, тому при покупці в інших інтернет-магазинах звертайте увагу на артикул.

Комплектація RB750P-PBr2

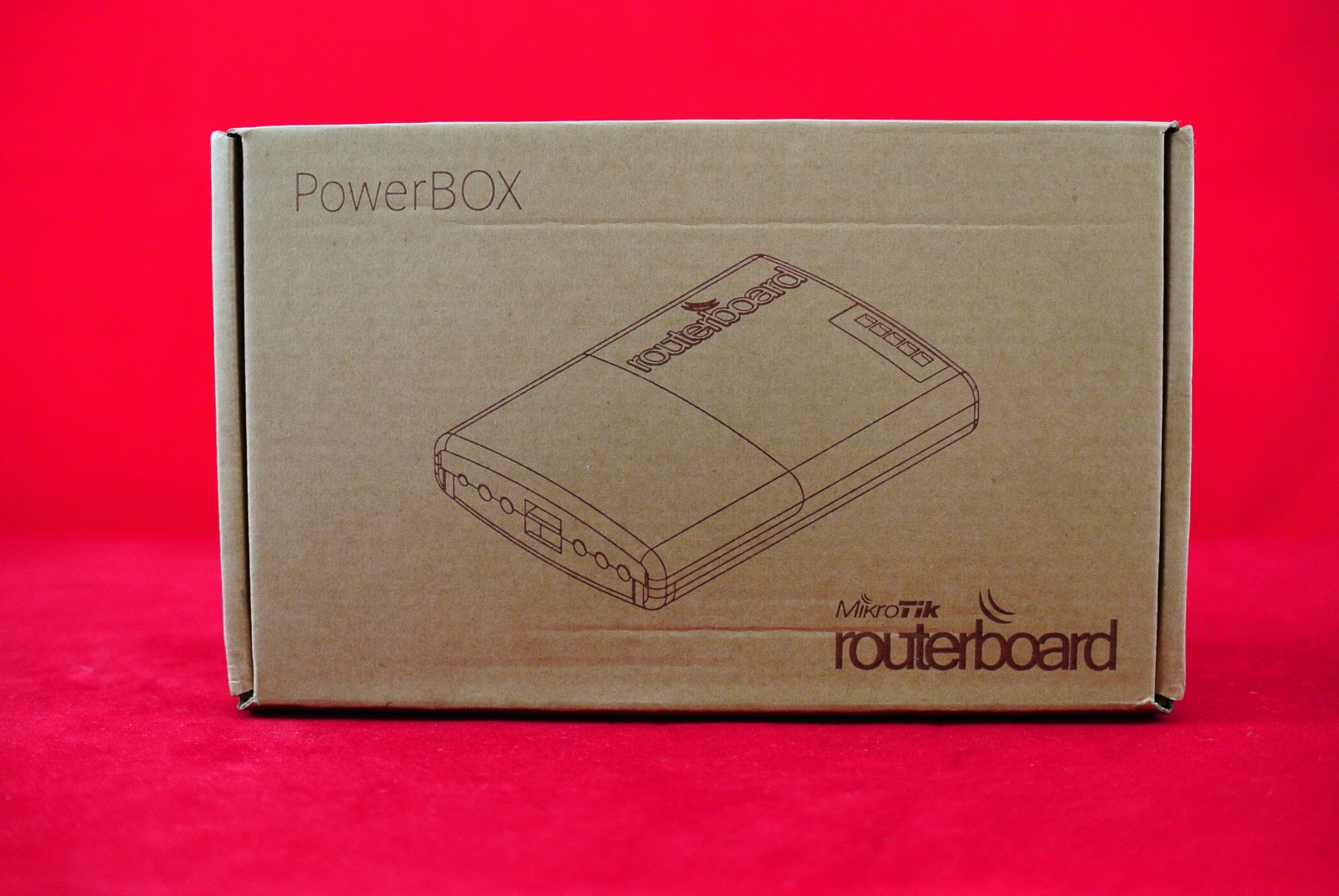

PowerBox в коробке

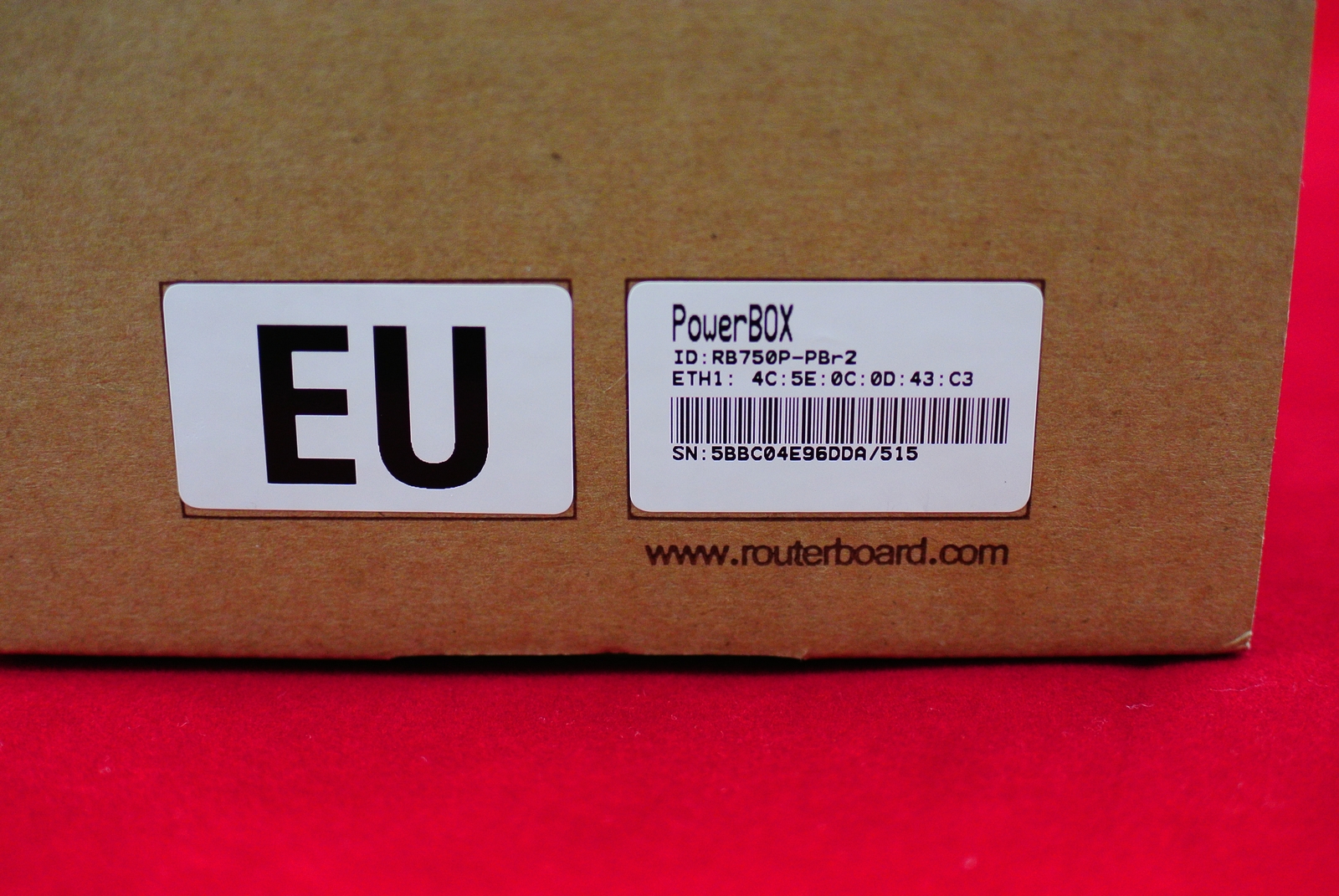

PowerBox маркировка на коробке

Усередині нас чекає досить гарна комплектація.

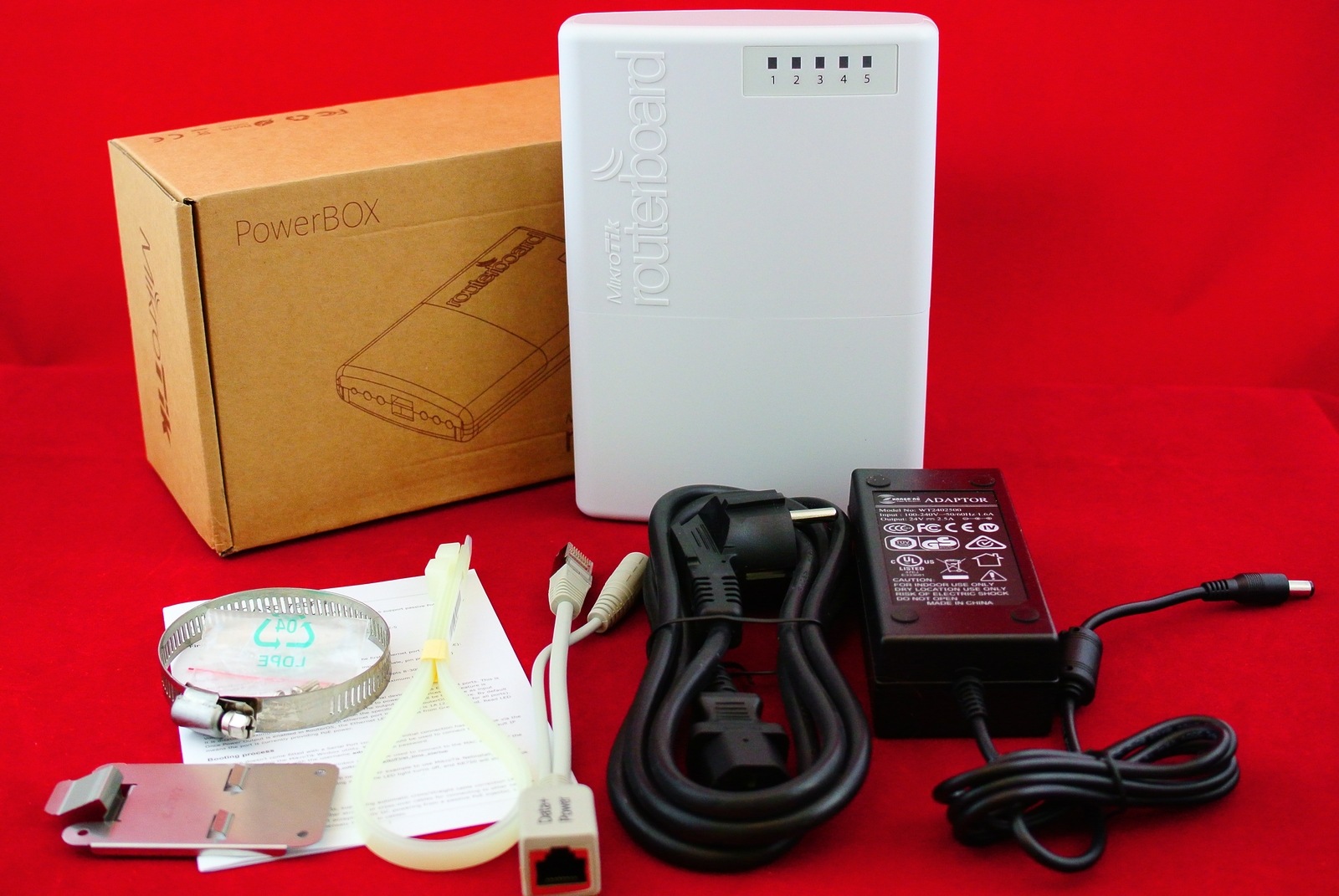

PowerBox комплектация

Крім самого PowerBox, тут є все необхідне для встановлення та підключення: блок живлення, кабель, PoE-інжектор на 100 Мбіт ( RBPOE ), 2 посилені стяжки, хомут, DIN-засувка, а також 4 гвинти для її кріплення до корпусу пристрою.

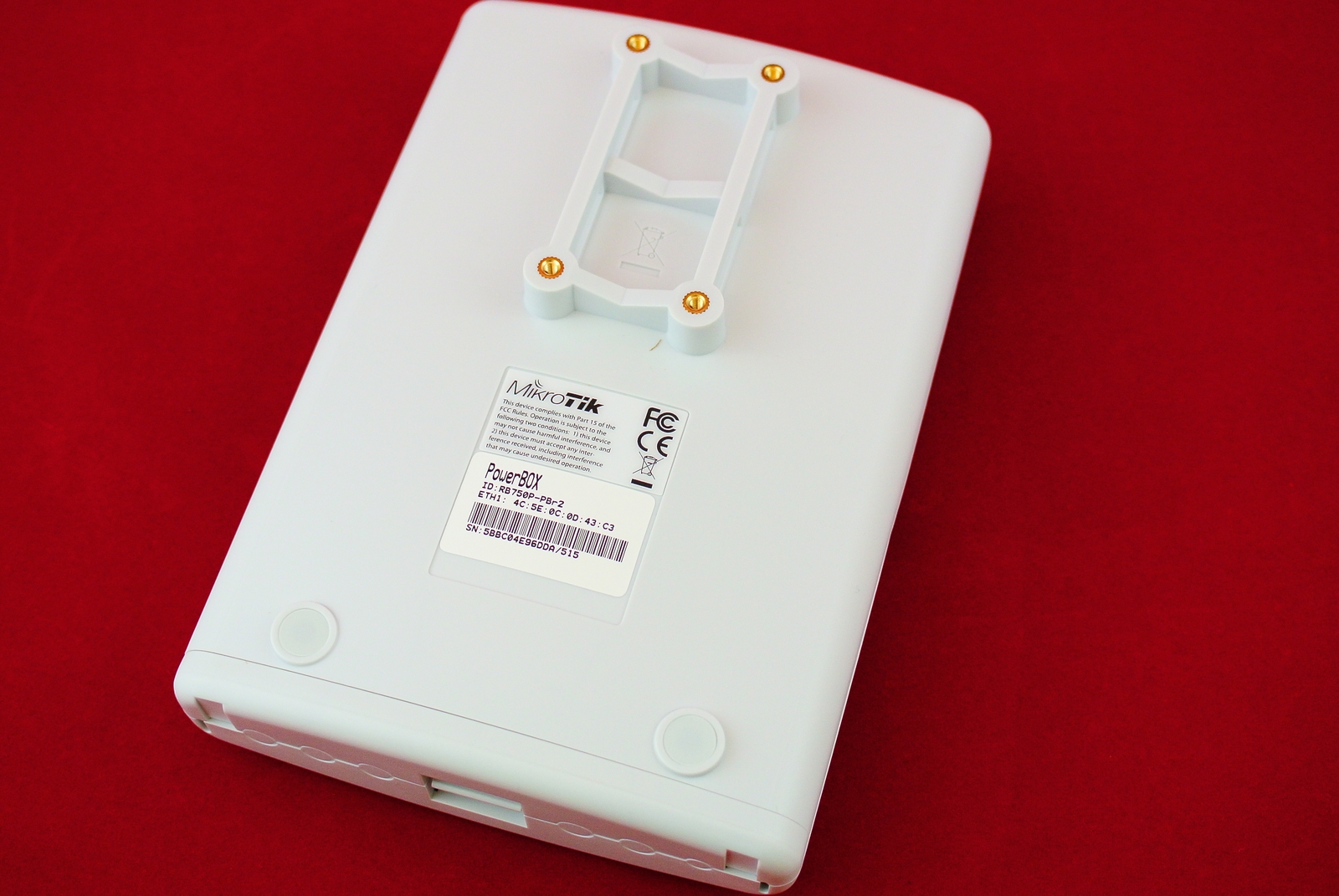

PowerBox вид сзади на крепление

При кріпленні на щоглу можна використовувати металевий хомут, там і стяжки.

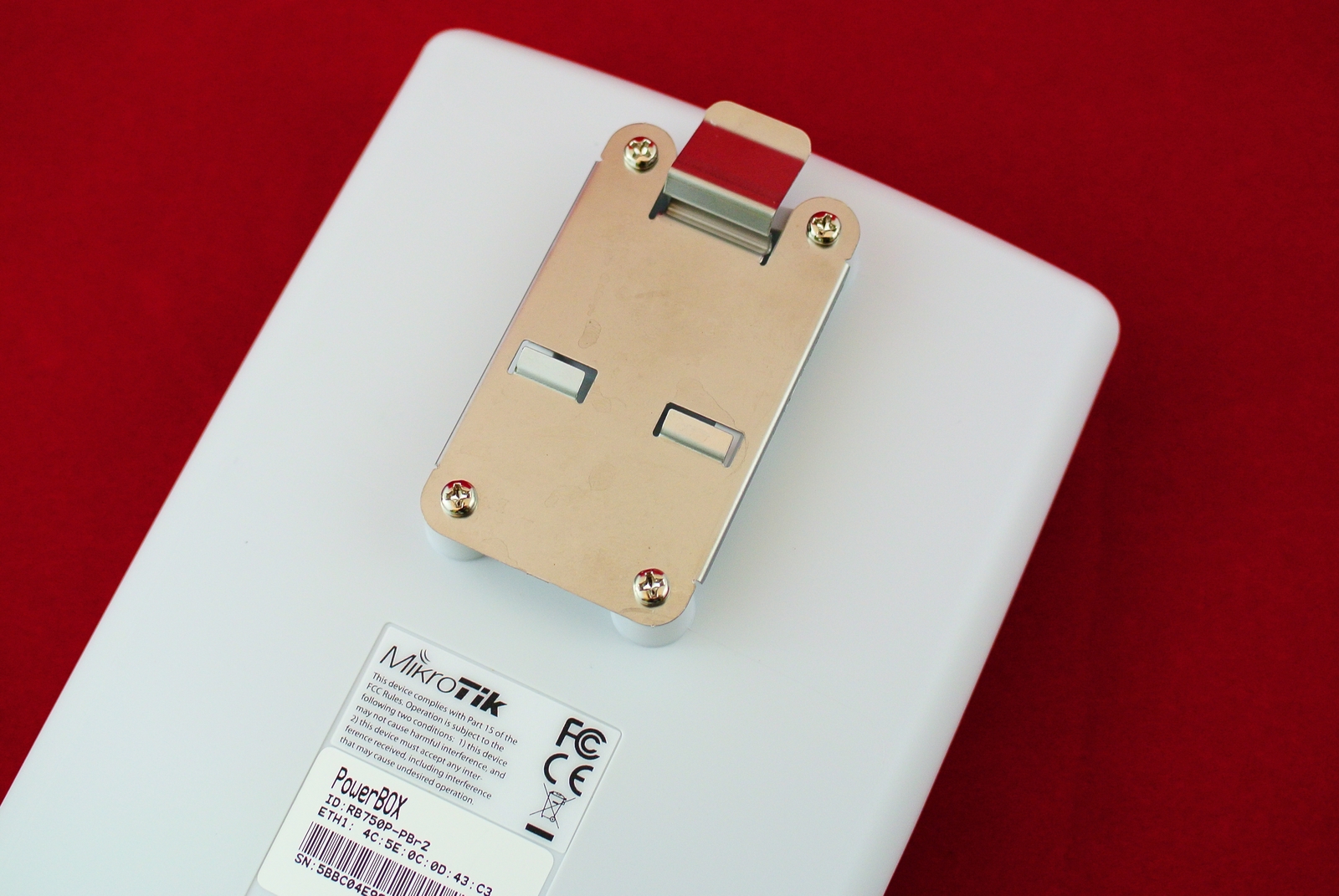

PowerBox вид сзади на крепление, разнообразие крепления

Наявність DIN-клапанця дозволяє монтувати пристрій в електричних та телекомунікаційних щитках на стандартну DIN-рейку. Зазвичай пристрої не комплектуються подібними кріпленнями і практично доводиться вдаватися до хитрощів, щоб надійно закріпити пристрій у щитку.

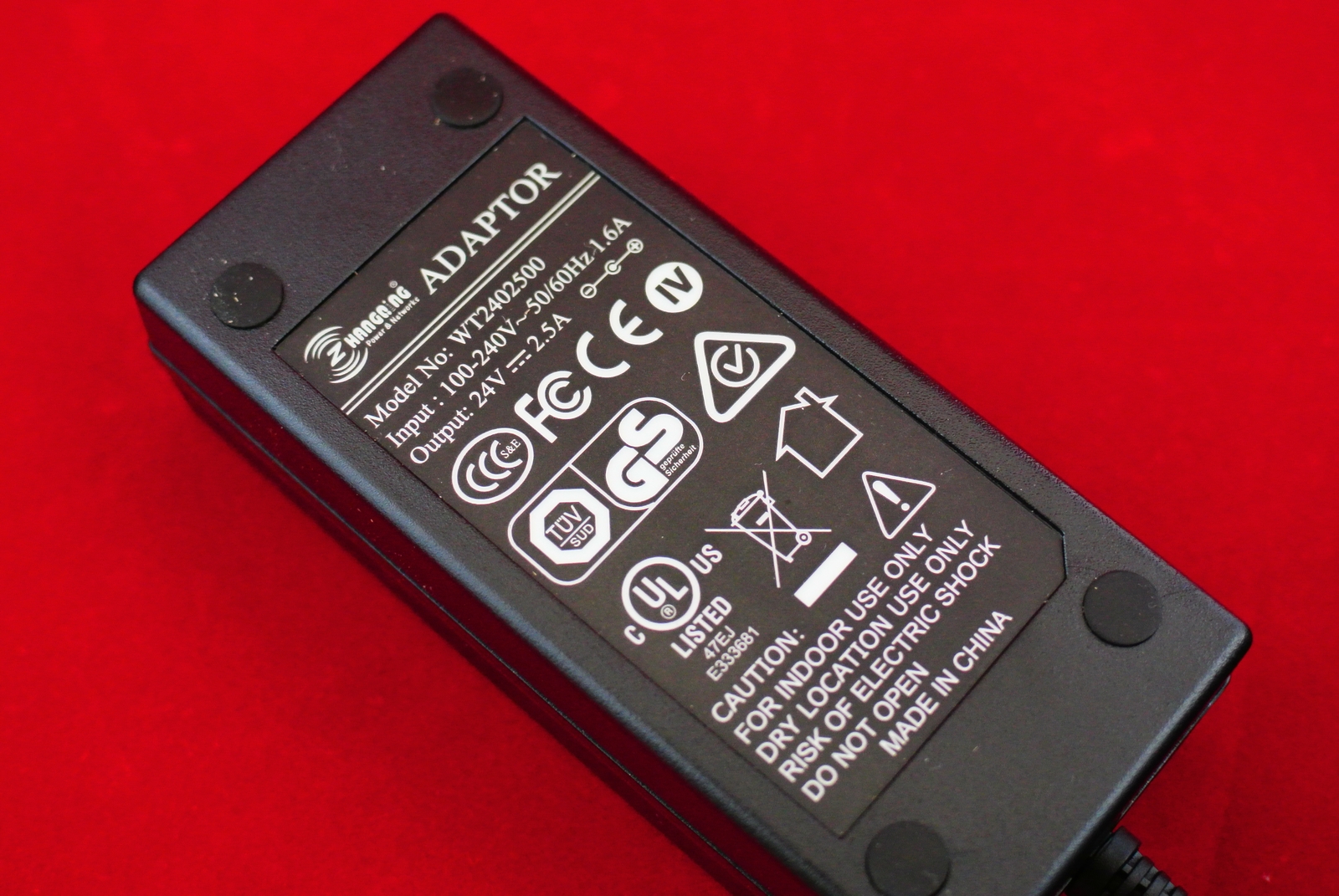

PowerBox блок питания

Блок живлення, що постачається у комплекті, має підвищену потужність. При напрузі 24В він здатний видавати струм до 2.5А, що забезпечує вихідну потужність до 60 Вт.

Сам пристрій має максимальний рівень енергоспоживання лише 2 Вт. При цьому максимальна потужність, що видається на портах PoE out, може становити 2А, що дозволяє забезпечити до 48 Вт для пристроїв, підключених на портах 2-4. Слід враховувати, що для кожного порту струм, що подається, не може перевищувати 1А, при напрузі в 24В це дорівнює 24 Вт. Враховуючи невисоку споживану потужність багатьох пристроїв від Mikrotik, така вихідна потужність порт дозволяє підключати пристрої каскадом, тобто. на один порт можна підключити пристрій, який у свою чергу може живити інші пристрої.

Пристрій видає напругу, що дорівнює вхідному напрузі (від 6 до 30В). Стандартною напругою для PoE є 24 і 48В, тому підвищити вихідну потужність, за рахунок подачі напруги 48В не вийде. Якщо вам необхідно подати PoE на велику кількість пристроїв, для цього потрібно використовувати спеціальні комутатори, наприклад EdgeSwitch і UniFi Switch.

RB750P-PBr2 відмінно підходить для встановлення в щитках та зовні приміщення, наприклад на щоглі. Корпус пристрою виготовлений із сірого пластику, розміри досить компактні – 18 х 12.5 х 5 см. Верхня частина повністю заглушена і містить лише 5 індикаторів, про які ми окремо ще поговоримо трохи нижче.

Усі інтерфейси розміщуються у нижній частині. Для підключення кабелів передбачені отвори, але спочатку вони заглушені для запобігання попаданню вологи всередину корпусу. При встановленні їх слід вичавлювати.

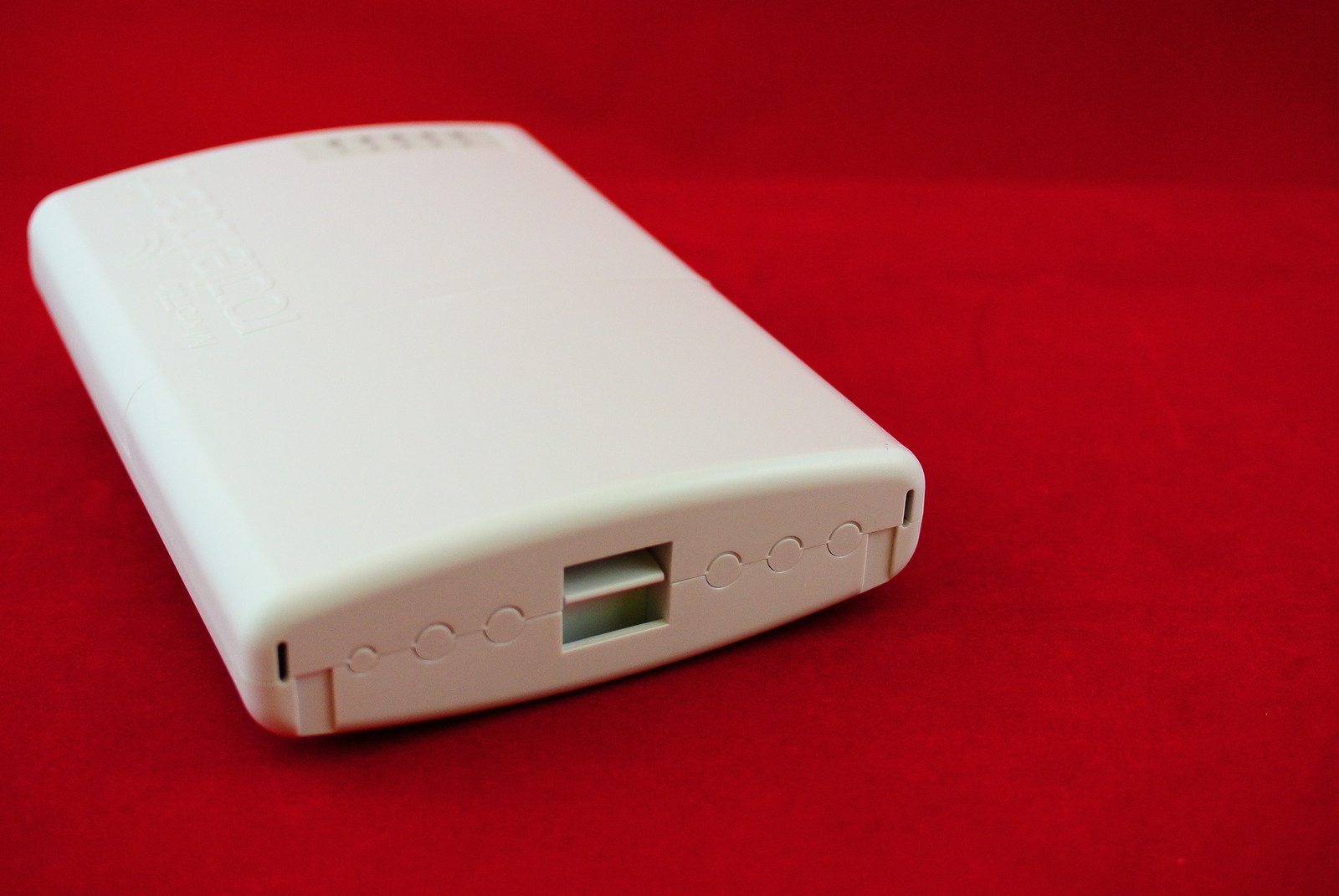

PowerBox вид на отверстия для кабеля, нужно выдавливать

Кришка, що закриває мережні інтерфейси досить велика, майже половину корпусу, відкриватися може на 90 градусів, що забезпечує зручний доступ при підключенні.

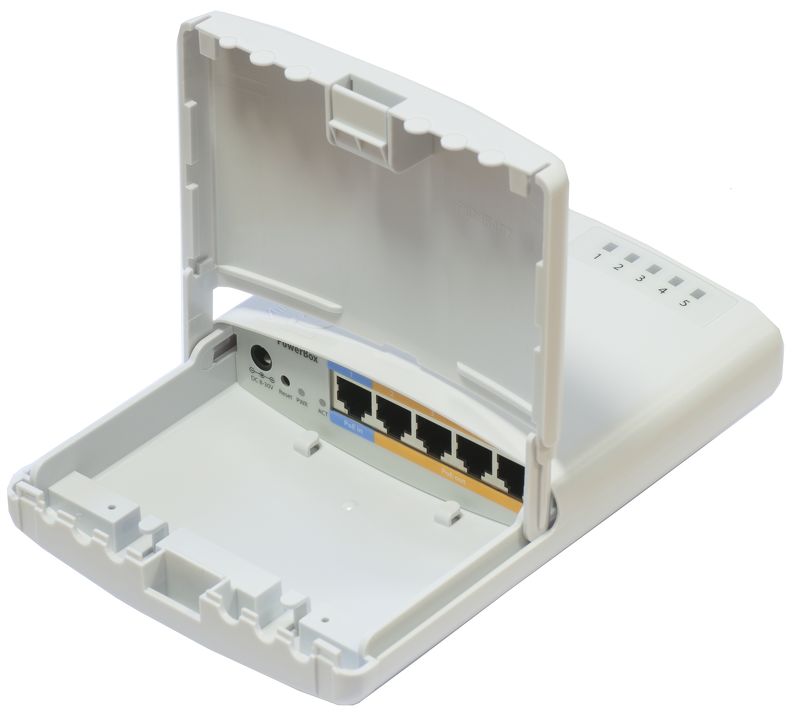

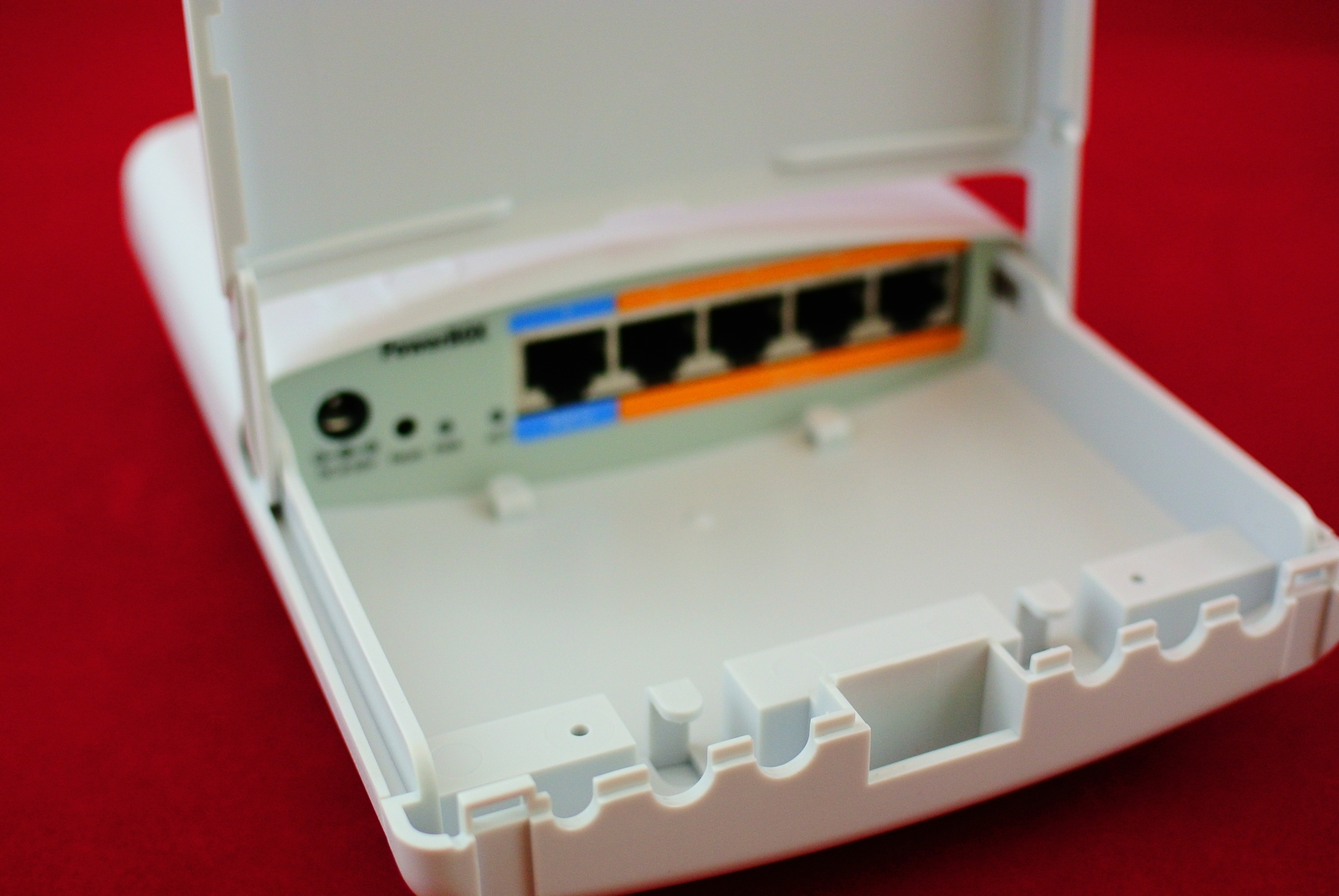

PowerBox водонепроницаемость, вид с открытой крышкой

Мережевий інтерфейс 5, всі вони екрановані. Для зовнішніх робіт використання екранованої кручений пари, як і модуля грозозахисту - обов'язково.

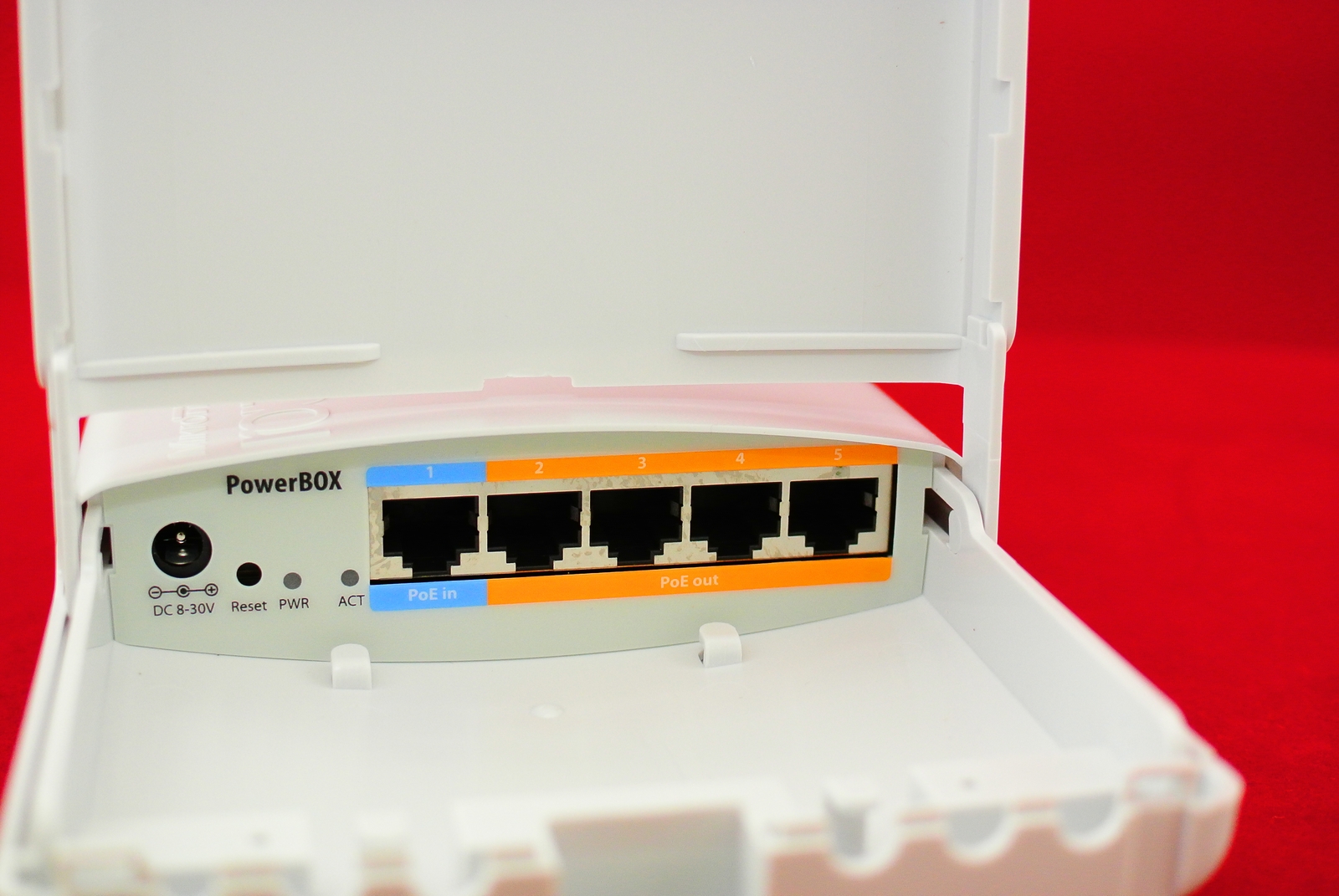

PowerBox вид на интерфейсы

Перший порт може бути використаний для подачі живлення по PoE, 4 – для PoE out. У конфігурації за замовчуванням перший порт налаштований як WAN (Gateway). У будь-який момент конфігурацію можна перепризначити.

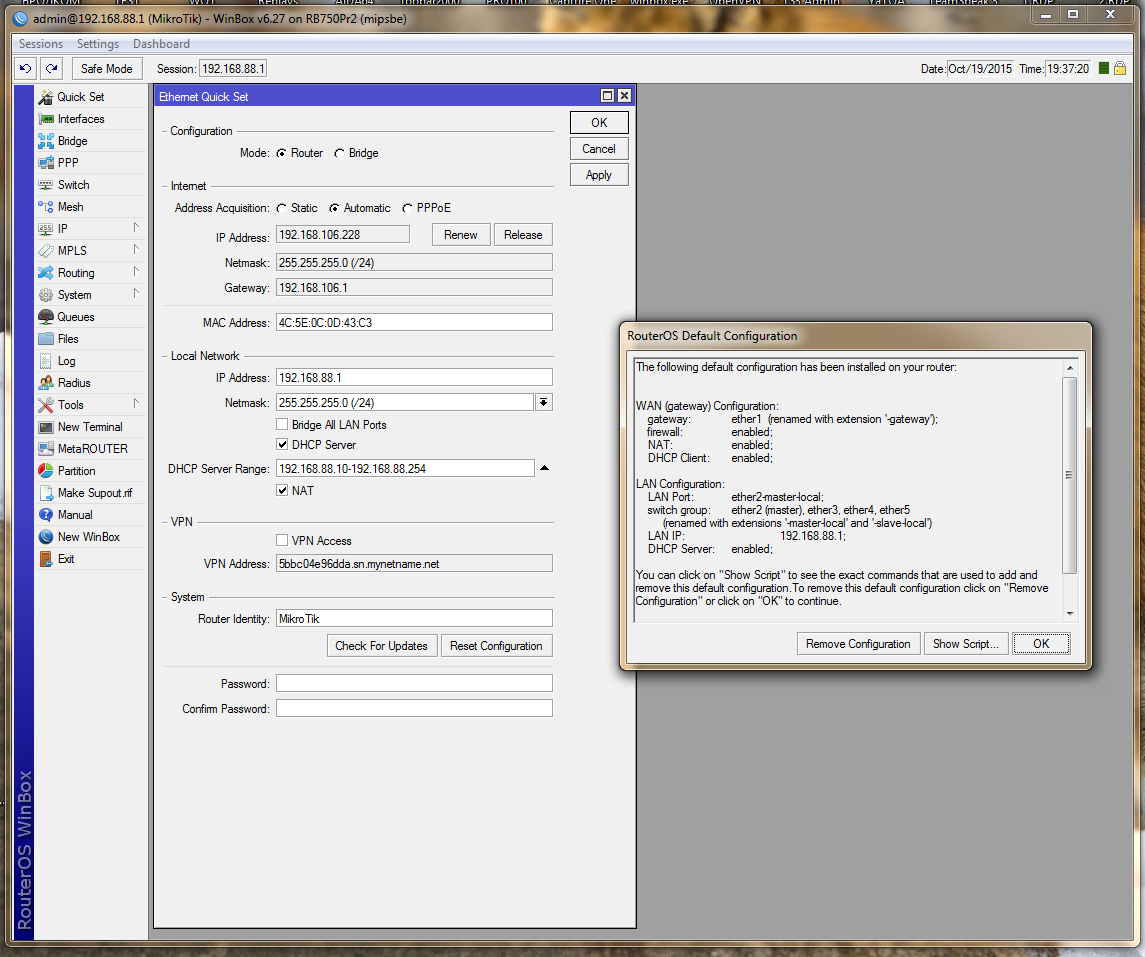

PowerBox переназначение портов

Живлення можна також подавати через DC-штекер, наприклад, якщо пристрій встановлюється у щитку. Поруч знаходиться кнопка скидання налаштувань і два LED-індикатори: PWR (Power) і ACT (Activity). Для індикатора ACT можна призначити індикацію користувача.

Апаратна реалізація Mikrotik PowerBox (Rev.2)

Як центральний процесор тут використовується вже добре відомий нам чіп Qualcomm QCA9531 (QCA951-BL3A) з робочою частотою 650 МГц. Трохи раніше цей же процесор ми зустрічали у Mikrotik hAP lite (DB941-2nD), hAP (RB951Ui-2nD) та hEX lite (RB750r2). QCA9531 відрізняється низьким енергоспоживанням та гарною продуктивністю. Низький нагрів дозволяє робити успішний розгін до 700-750 МГц.

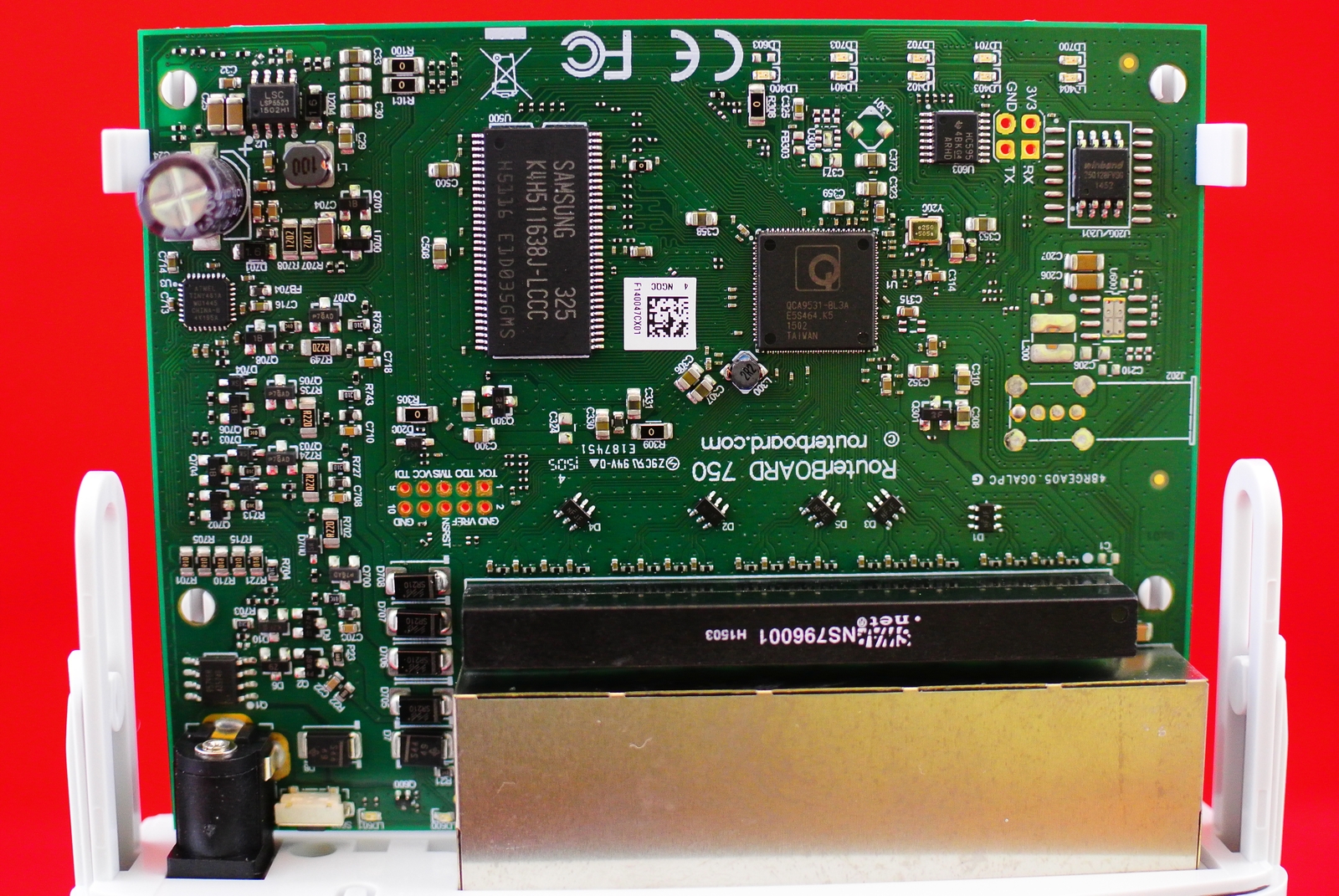

PowerBox вид на системную плату

Обсяг оперативної пам'яті виріс до 64 Мбайт, що позитивно позначається на загальному рівні продуктивності пристрою в режимі маршрутизації. Використовується чіп K4H511638J-LCCC (512 Мбіт, 32М х 16, DDR SDRAM 333/400 МГц) виробництва Samsung.

Розробники встановили тут чіп Winbond 25Q128FVSG (128Мбіт, SPI), тому обсяг постійної Flash пам'яті досить невеликий - всього 16 Мбайт. Хоча цього вистачає для нормальної роботи як RouterOS, так і пристрої загалом. У разі встановлення великої кількості додаткових пакетів можуть виникнути проблеми з нестачею місця на диску, тому доведеться вибирати, що встановлювати. Для запису логів на носій місця також буде замало. Але з урахуванням ціну устрою та її призначення – недоліком це назвати не можна, т.к. практично всі пристрої Mikrotik у цьому ціновому сегменті не відрізняються великим обсягом флеш-пам'яті.

Ланцюг живлення побудований на перетворювачі LCS LSP5523, його ми зустрічали раніше у стійковому маршрутизаторі RB2011UiAS-RM . Додатково застосовується 8-бітний мікроконтролер Atmel TINY 461A (ATtiny461A), який, зважаючи на все, здійснює управління PoE. У правій частині друкованої плати є майданчик для встановлення повнорозмірного USB-порту. Сам процесор підтримує USB, але ні порт, ні додаткові компоненти на платі не розпаяні.

У верхній частині розташовано 9 LED-індикаторів: 5 зелених (LD400-LD404) та 4 червоні (LD700-LD703). На індикаторах ми зупинимося докладніше.

В офіційному датасі вказано 11 індикаторів, з яких користувач може змінити налаштування 5 з них. Індикаторів дійсно 11 і можна призначити 6 з них. Зелені індикатори не світяться за замовчуванням, для їх активації слід зайти в System – LEDs і призначити індикацію для led1-led5. Додатково є індикатор user-led, який відповідає за індикатор ACT біля інтерфейсів. Для led1-led5 доцільно призначити interface activity, якщо ви бажаєте бачити активність портів.

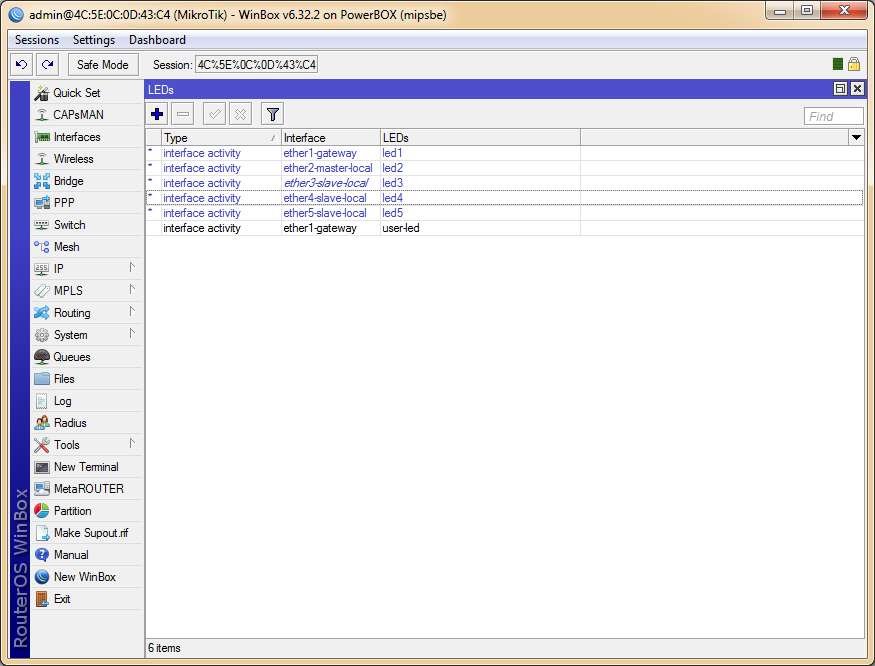

PowerBox настройка конфигурации LEDs

Червоні індикатори включені, вони відображають роботу PoE out на портах 2-4 і таким чином показують, що PowerBox подає живлення на інші пристрої. Червоні індикатори дуже яскраві, тому режим роботи зелених індикаторів побачити при подачі PoE не вдасться.

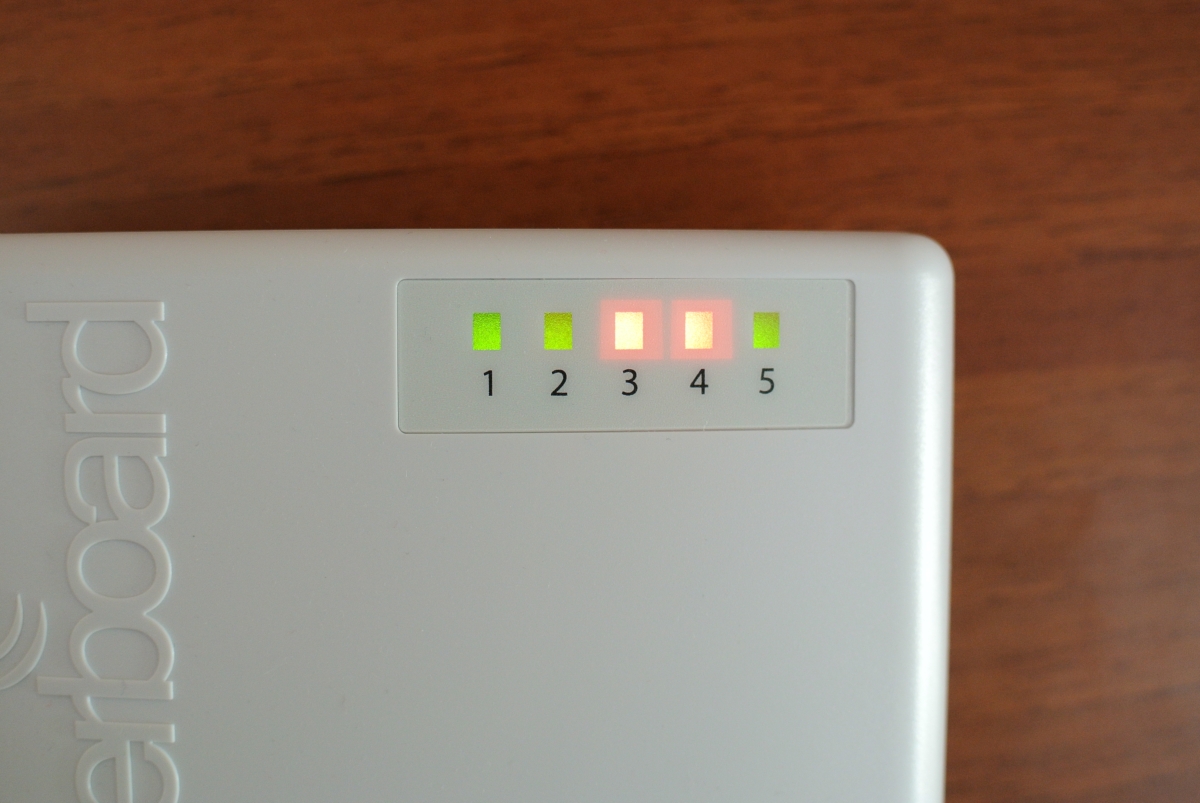

PowerBox индикаторы PoE

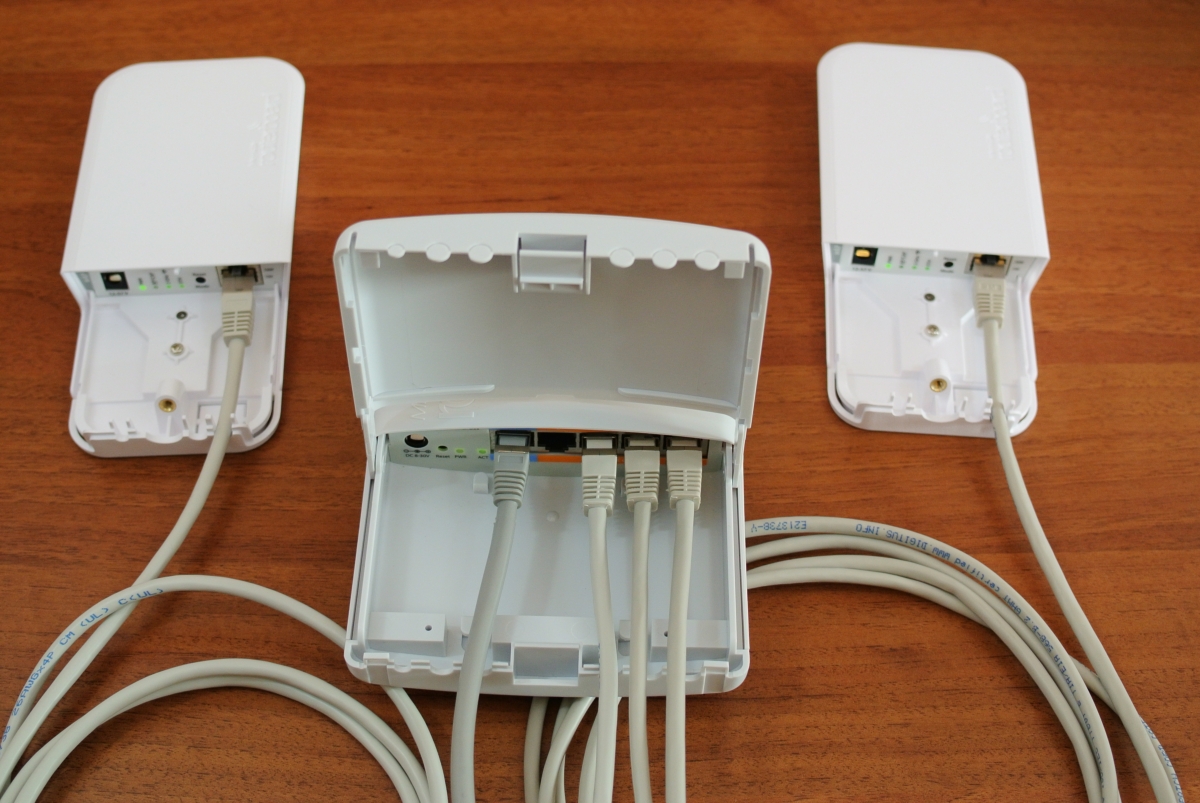

PowerBox подача питания по PoE на две точки доступа

Є місце для червоного діода і на 1-й порт (LD603), але він чомусь не розпаяний. Натомість передбачається використання індикатора PWR біля інтерфейсів.

Управління індикацією здійснюється за допомогою зсувного регістру HC595, який дозволяє підключити велику кількість індикаторів, використовуючи лише кілька ліній керування. Приємно бачити таку реалізацію.

Додатково на платі присутній датчик температури та напруги, що може бути зручним для віддаленої діагностики, наприклад, перевірка температури в сильну спеку/мороз, перевірка справності адаптера PoE (сильне просідання або, навпаки, підвищення напруги).

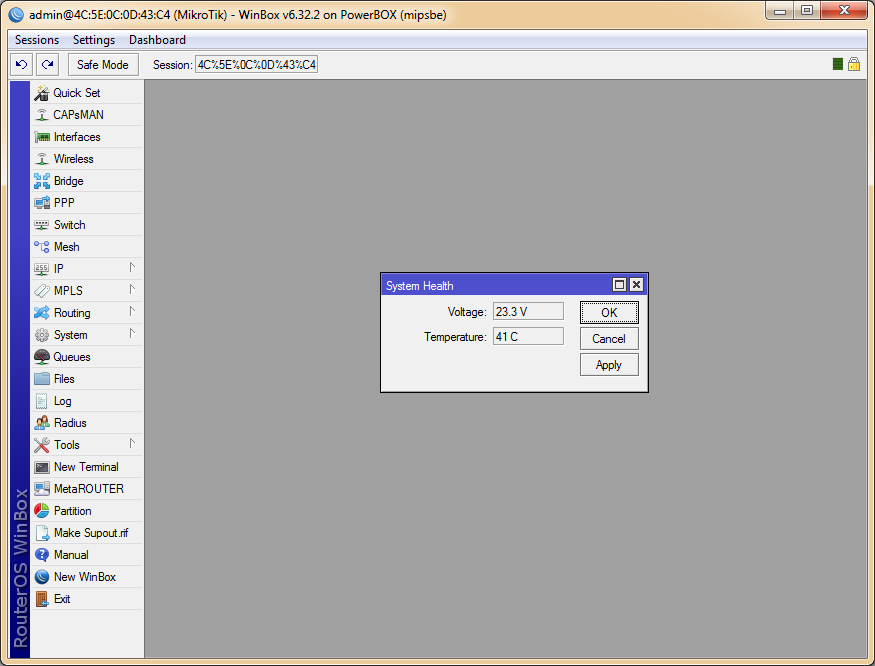

PowerBox управление температурой и вольтажем

Біпера на платі немає, втім, особливої користі звукового сигналу при зовнішній установці на щоглі немає.

Особливості інтерфейсу керуванням PowerBox

Пристрій працює під управління фірмової операційної системи RouterOS з рівнем ліцензії 4, тому інтерфейс і можливості налаштування аналогічні іншим пристроям від Mikrotik, що працюють на цій же ОС. Тому докладно на налаштуваннях ми зупинятися не будемо, а розглянемо лише деякі спеціальні «фішки», які працюють на цьому пристрої.

Починаючи з другої версії програмного забезпечення контролера PoE, доступний параметр PoE Priority для кожного з портів. Параметр визначає пріоритетність портів і враховується при перевищенні загального ліміту струму.

За промовчанням цей параметр дорівнює 10 для всіх портів. За такої конфігурації, у разі перевищення допустимої потужності, відключиться живлення на останньому порту. У випадку з PowerBox, який має всього 5 портів, відключиться живлення на Ether5, якщо і цього буде недостатньо - відключиться Ether4 і т.д.

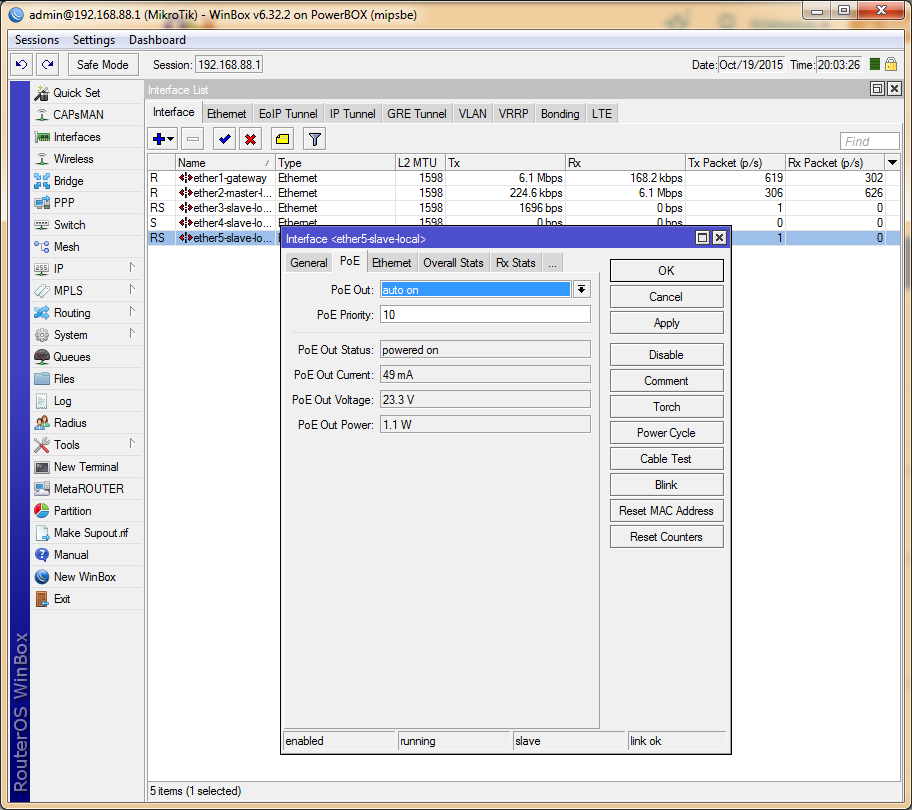

PowerBox настройки PoE интерфейсов

При необхідності, ви можете вручну пріоритетність, наприклад: Ether2 – 14, Ether3 – 13. Таким чином, спочатку живлення відключиться на другому інтерфейсі, потім на другому, а далі спрацює загальний принцип і відключиться 5-й інтерфейс.

Статус powered on означає, що цей порт живить інший пристрій. При цьому в рядках Current/Voltage/Power відображається поточний струм, напруга та потужність (потужність дорівнює силі струму, помноженої на напругу; P = U * I).

Незважаючи на невеликий розмір постійної пам'яті, це жодним чином не викликає дискомфорту. Такі пакети як CAPsMAN і HotSpot є за замовчуванням. Після встановлення NTP у нас залишилося ще 4 Мегабайти вільного місця.

PowerBox проверка состояния

Рівень продуктивності PowerBox R2

Якщо порівняти рівень продуктивності hEX lite (RB750r2) та PowerBox (RB750P-PBr2) – відмінностей не буде. Ці 2 пристрої практично ідентичні, у них однаковий процесор, обсяг оперативної пам'яті та кількість портів. За великим рахунком, PowerBox – модифікація hEX у всепогодному корпусі за допомогою PoE out на всіх портах (крім першого).

Режим конфігурації 64 байти 512 байти 1518 байти
Мбіт K pps Мбіт K pps Мбіт K pps
Міст 111 217 481 117 493 40
Міст + 25 bridge filter rules 36 71 287 70 493 40
Маршрутизація 102 201 481 117 493 40
Маршр + 25 simple queues 46 91 326 79 493 40
Маршр + 25 ip filter rules 22 43 173 42 493 40

Враховуючи подібність до hAP lite (RB941-2nD), ми порівняли продуктивність цих пристроїв, т.к. у hAP lite той же процесор, але менше ОЗУ та всього 4 порти. Практично у всіх випадках PowerBox і hEX lite виявляються на 25% швидше, і лише складних конфігураціях при обміні пакетами по 64 байти відрив збільшується до 27-30%.

Сфера застосування PowerBox

Інженерам Mikrotik вдалося вкотре випустити досить цікавий продукт. PowerBox другого покоління відрізняється збільшеною продуктивністю, яка дозволяє максимально використовувати можливості стандарту Fast Ethernet (100 Мбіт).

Наявність портів 100 Мбіт зараз викликає деякі питання, особливо з появою великої кількості пристроїв з гігабітними портами, зокрема це новітні точки доступу з підтримкою стандарту 802.11ac. Основний конкурент в особі Ubiquiti на конференції NEXT 2015 вже встиг уявити подібні пристрої ( EdgePoint ) із гігабітними портами.

Нам хотілося б вже зараз бачити гігабітну версію, за основу якої сміливо можна взяти Mikrotik hEX з процесором Atheros QCA9556. Головна перевага RB750P-PBr – гарне співвідношення параметрів та низької вартості. Наявність 4 портів PoE out дозволяє одночасно живити кілька пристроїв, як початкового рівня ( wAP , mAP 2n , cAP 2n ), так і вищого, наприклад, SXT Lite2 , SXT Lite5 , Groove 52HPn , GrooveA 52HPn , SXT 2,

Завдяки багатим можливостям RouterOS, використовуючи PowerBox можна створити компактний вузол прямо на вежі.
