Огляд Ubiquiti airGateway

Компанія Ubiquiti Networks продовжує радувати своїх шанувальників нестандартними рішеннями та дуже оригінальними новинками. Одна з яких - Ubiquiti airGateway . Мініатюрний пристрій, здатний значно розширити можливості бездротових точок доступу, таких як NanoStation M, NanoBeam M, NanoBridge M, Rocket та багатьох інших пристроїв, які отримують живлення за технологією PoE, додавши до них додаткову бездротову мережу. По суті, це бездротова точка доступу, призначена для використання всередині приміщення, і підключається безпосередньо до інжектора PoE.

Саме з цим пристроєм ми сьогодні і познайомимося ближче, розглянемо його зовнішній вигляд, апаратні та технічні можливості.

Упаковка Ubiquiti airGateway

Комплект поставки

Постачається airGateway, у дуже маленькій картонній коробочці, звичної для більшості обладнання Ubiquiti Networks, сірого кольору, з кольоровою поліграфією. На упаковці можна побачити зображення самого пристрою, його назву та логотип виробника. Тут також є короткі відомості про пристрій, його призначення, та етикетки з технічною інформацією (серійний №, MAC) і штрих-кодом.

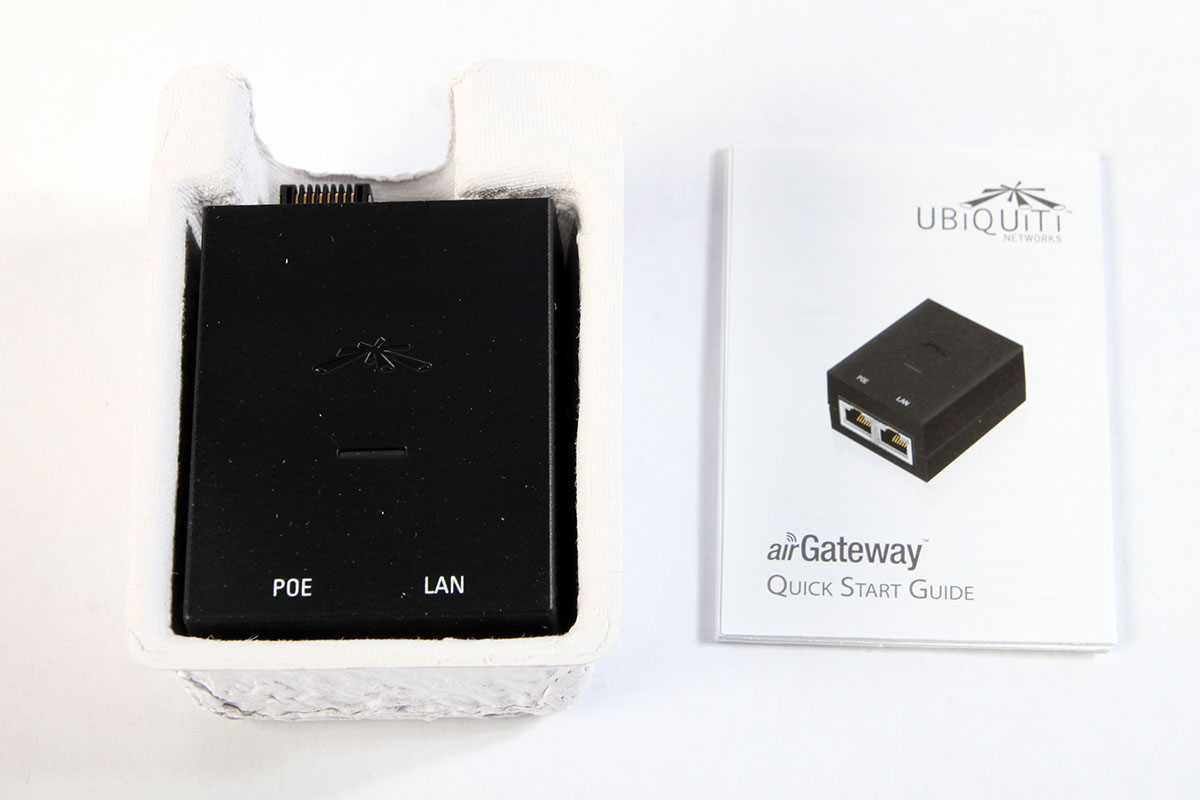

Всередині, в додатковому лотку з переробленого паперу, щільно укладено AirGateway, і коротка інструкція. І більше нічого…

Открытая упаковка Ubiquiti airGateway

Тому його комплект поставки можна назвати - абсолютно скромним. Хоча по суті, більше нічого і не треба.

Зовнішній вигляд та інтерфейси

Так як airGateway , розроблений таким чином, що є частиною інжектора PoE, або його продовженням. Те й зовні, повністю схожий на нього, лише менше за габаритами.

Корпус виконаний із якісного чорного пластику. Досить міцний, не скрипить і не має жодних дефектів лиття чи облої. На верхній стороні можна побачити логотип Ubiquiti Networks, світлодіодний індикатор і написи LAN і POE, що позначають розташовані на передній стороні RJ-45 інтерфейси.

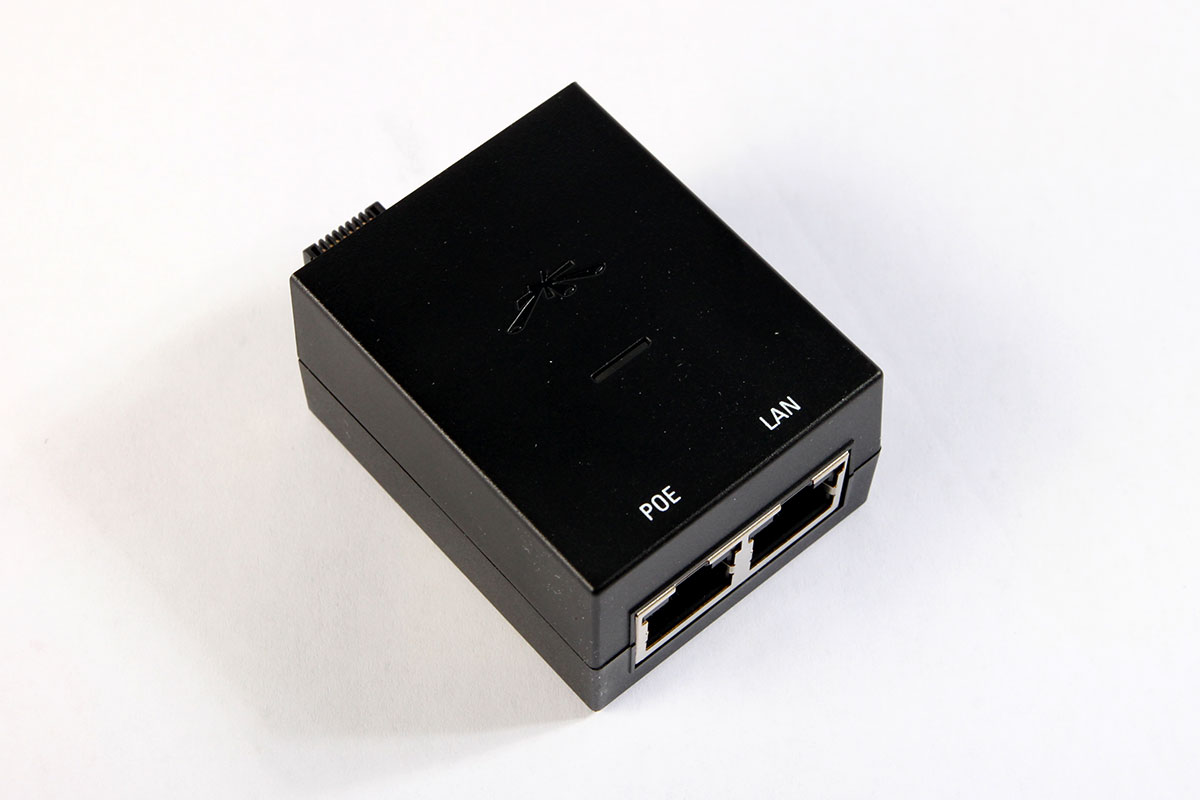

Ubiquiti airGateway вид сверху

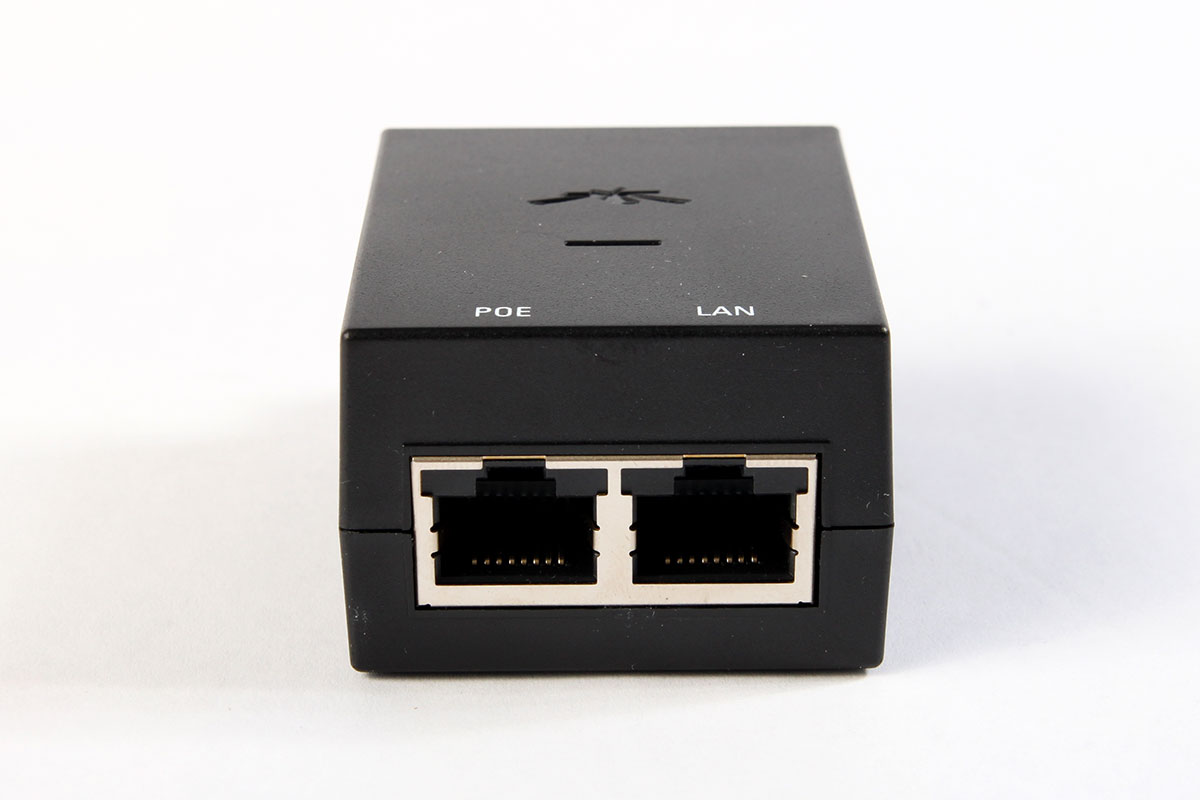

Ці два інтерфейси, як ви вже здогадалися, служать для підключення до дротової мережі та подачі живлення разом із даними на бездротові пристрої Ubiquiti.

Ubiquiti airGateway

А на задній стороні airGateway, розташувався інтегрований RG-45 (Male) роз'єм, а також форма корпусу, в цій частині, має спеціальну виїмку, що дозволяє щільно з'єднувати пристрій з PoE інжекторами компанії Ubiquiti Networks .

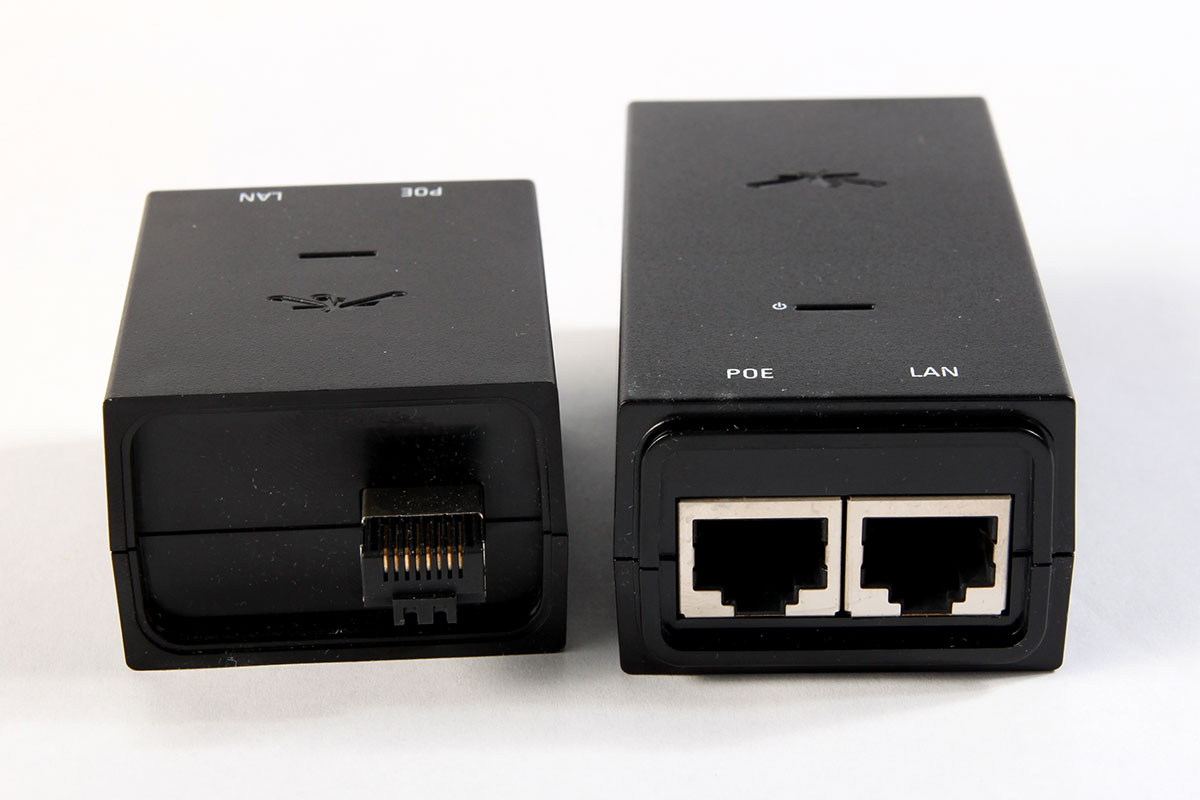

PoE адаптер и Ubiquiti airGateway

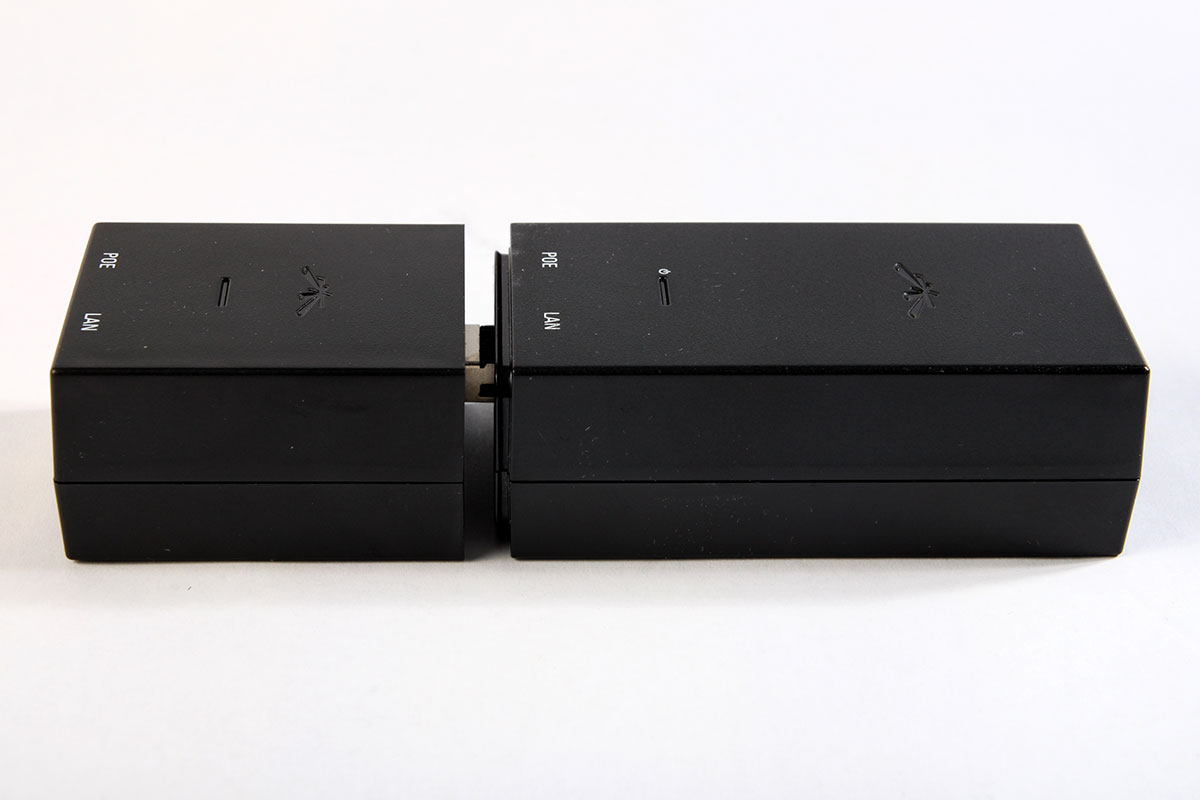

Соединение PoE адаптер и Ubiquiti airGateway

На нижній частині, крім стандартної етикетки, є кнопка Reset.

Призначення та принцип роботи

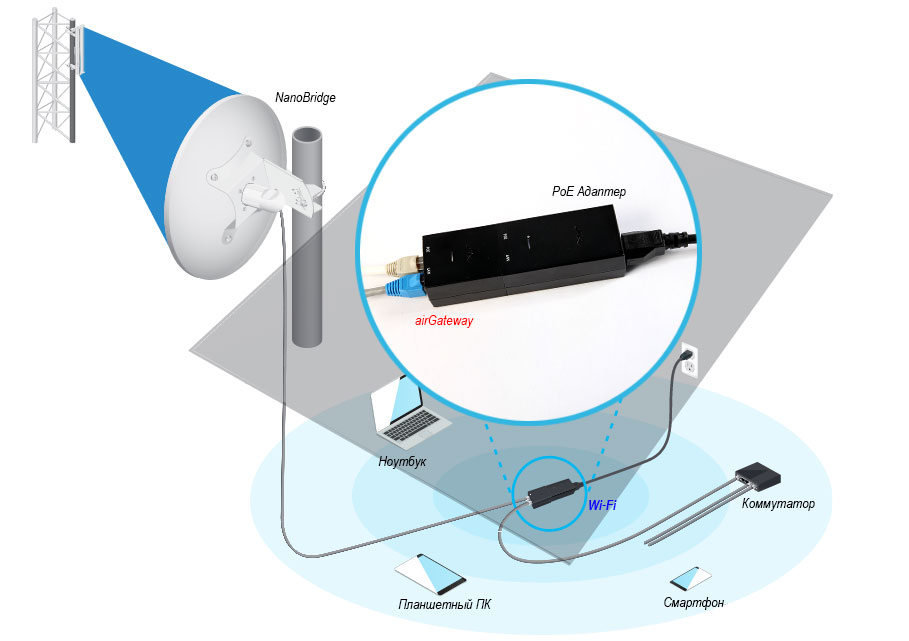

Основне призначення AirGateway, це можливість розгортання внутрішніх бездротових мереж в рамках клієнтів бездротових провайдерів. Типова схема застосування даного пристрою добре проілюстровано на зображенні нижче.

Схема подключения PoE адаптер и Ubiquiti airGateway

Технічні характеристики

Відповідно до специфікації, що надається виробником, Ubiquiti airGateway побудований на базі мережевого процесора Atheros MIPS 24KC, з тактовою частотою 400MHz і має 32MB вбудованої DDR1 оперативної пам'яті.

І як ми вже говорили, забезпечений двома 10/100Mbit/s Fast Ethernet портами та одним RG-45 male роз'ємом. А також має двоколірний світлодіодний індикатор активності і кнопку скидання. Всі порти мають захист від статичної електрики (ESD Protection), з напругою до 24kV.

Але найцікавіше, це звичайно, характеристики пов'язані з бездротовим інтерфейсом пристрою. Так, airGateway працює у частотному діапазоні 2.412-2.484GHz і має максимальну вихідну потужність у 18dBm та вбудовану антену. Підтримує стандарти бездротового зв'язку IEEE 802.11 b/g/n. І не дивлячись на всю свою мініатюрність, може забезпечити пропускну здатність до 150Mbit/s у перделах невеликого приміщення.

До речі, airGateway має фізичні розміри 54x44x30mm та вагу, всього 56 грам.

Живлення на нього подається безпосередньо від PoE адаптера з напругою 15-24V постійного струму, а споживана потужність не перевищує 4W.

Програмне забезпечення

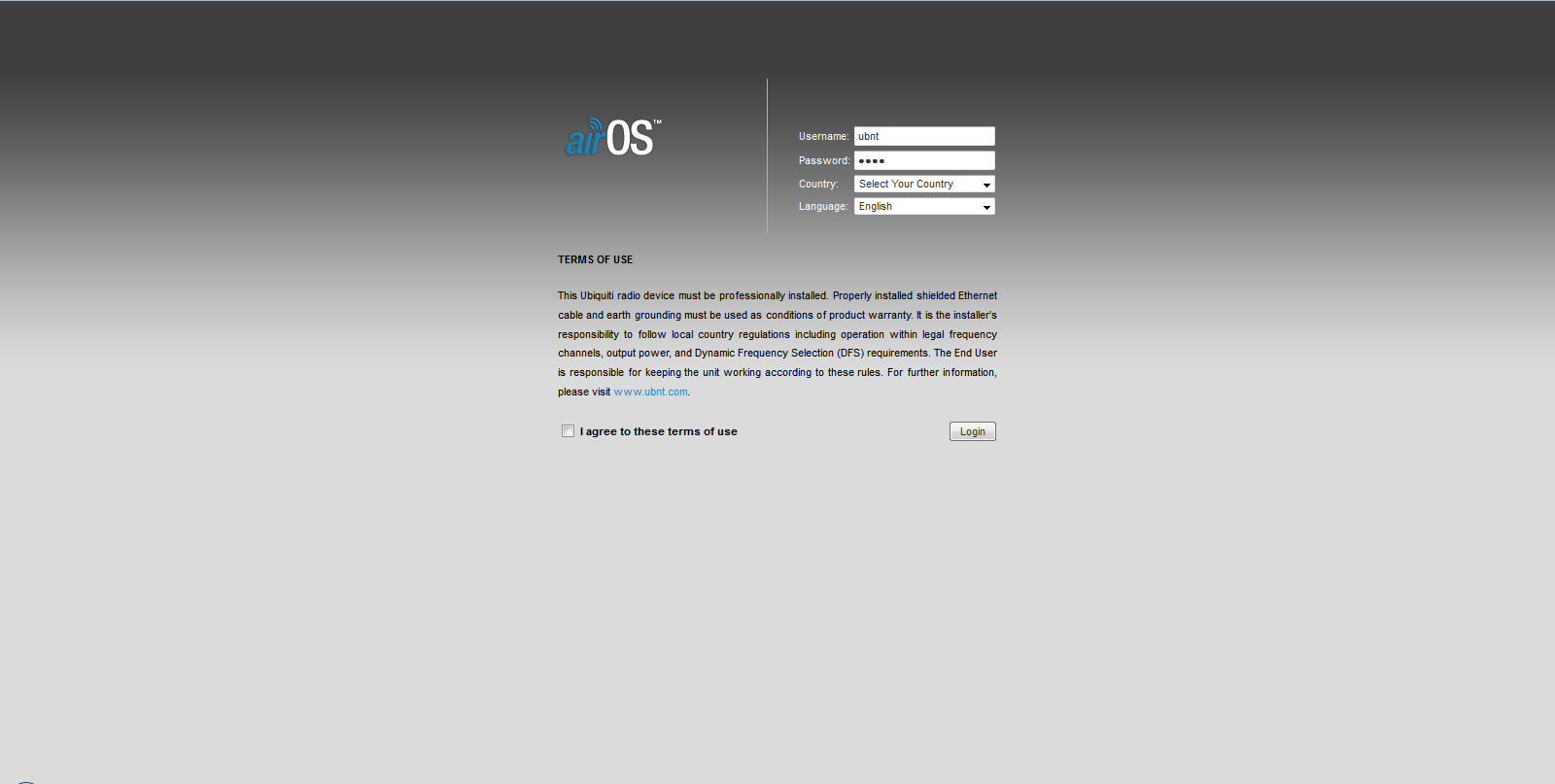

airOS Ubiquiti airGateway

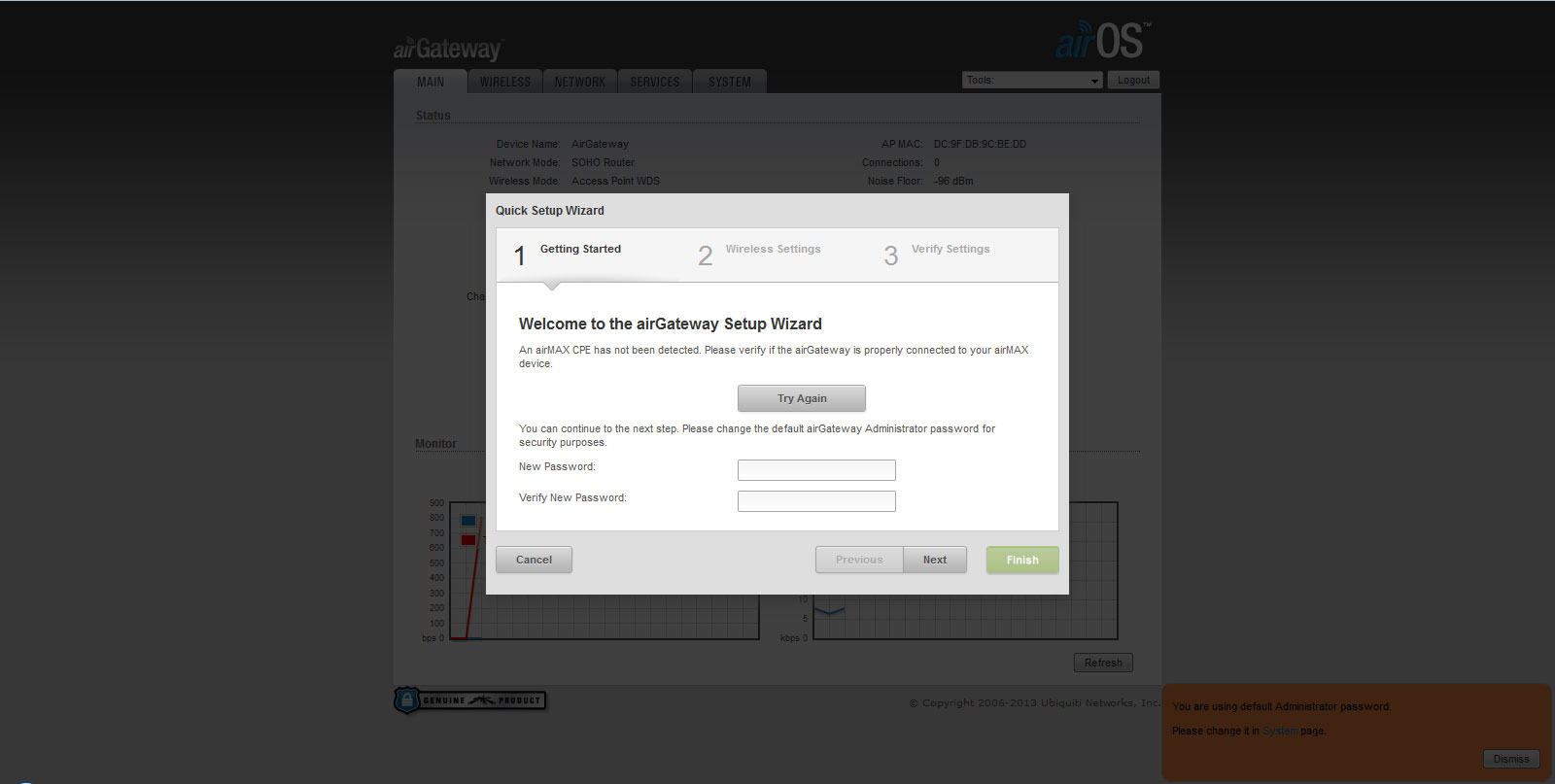

Працює airGateway, під керуванням фірмової мережевої операційної системи Ubiquiti airOS, яка знайома багатьом шанувальникам цього бренду. Тому більшості, його налаштування не складе жодних труднощів. Крім того, при першому включенні, airGateway пропонує скористатися досить простим майстром налаштування, і виконавши кілька простих кроків, навіть новачок, легко впорається з цим завданням.

airOS Ubiquiti airGateway мастер установки

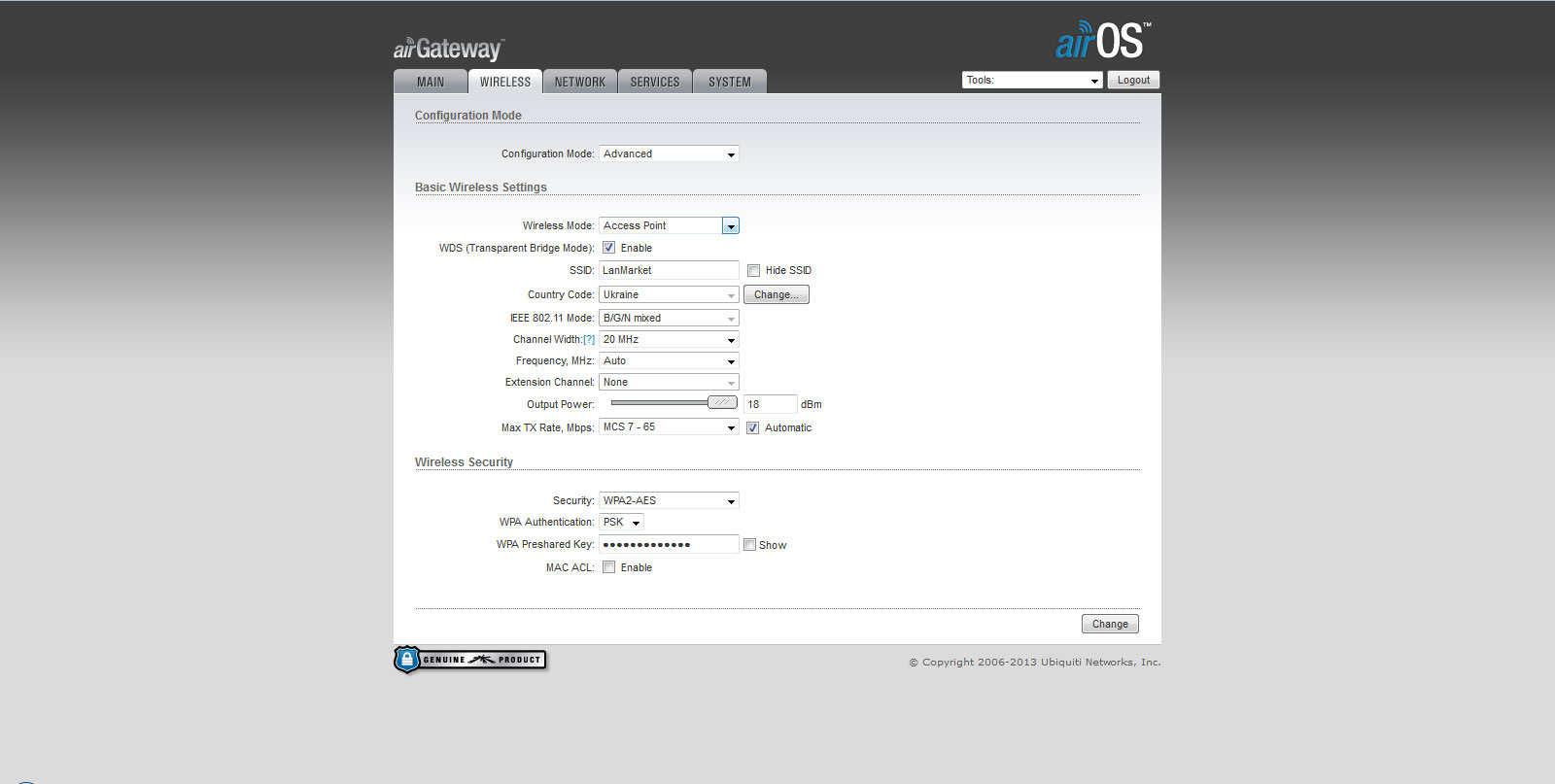

Як бездротовий пристрій Ubiquiti airGateway може виступати в ролі клієнта, точки доступу або повторювача.

airOS Ubiquiti airGateway настройки

Працює як міст чи маршрутизатор. Підтримує всі основні протоколи зв'язку, і має у своєму арсеналі всі необхідні інструменти управління мережею: NAT, Firewall, DHCP, VLAN, Static Routers, Port Forwarding та багато іншого.

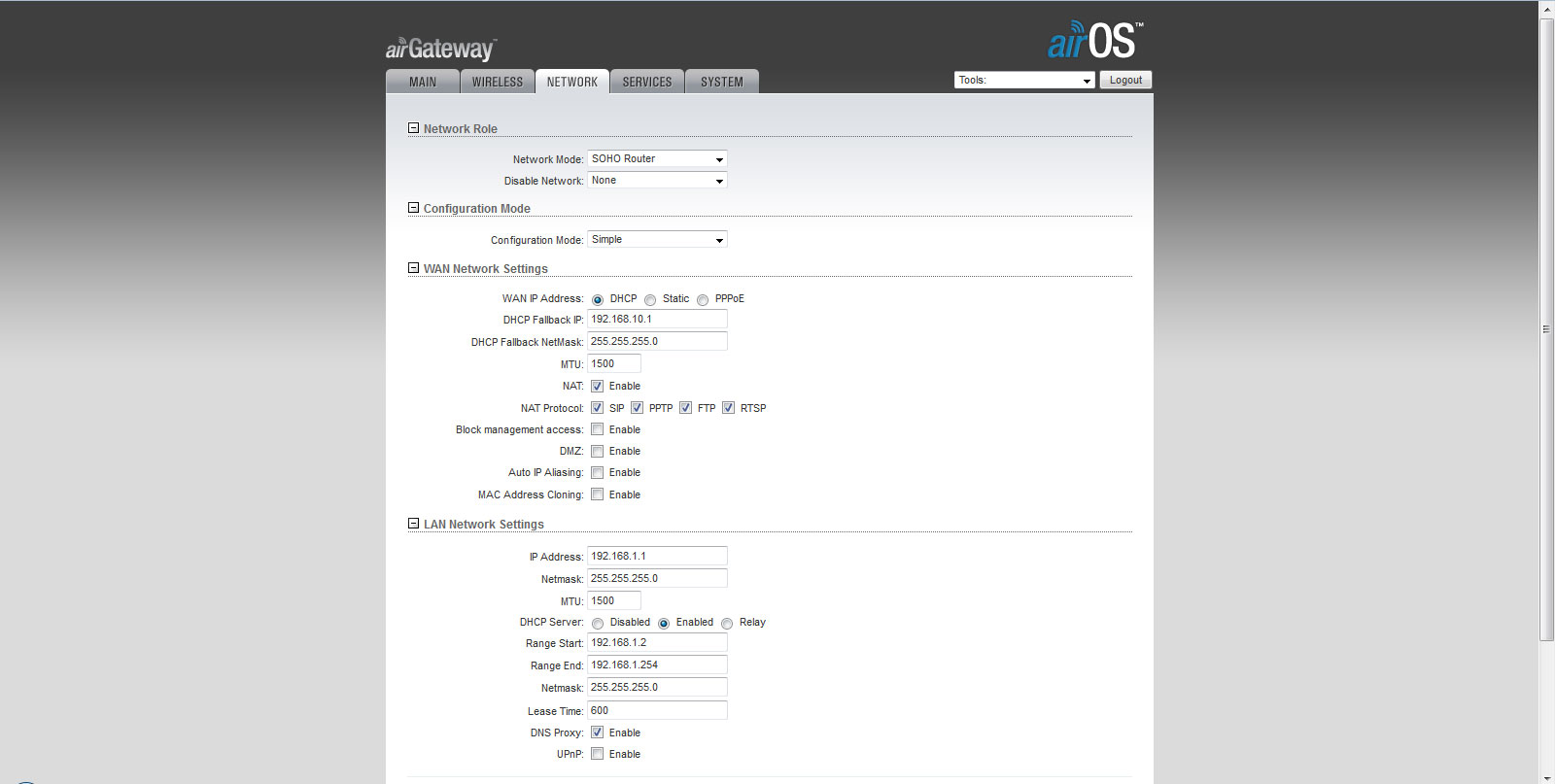

airOS Ubiquiti airGateway настройки 2

В цілому, налаштування airGateway як бездротовий SOHO маршрутизатор для дому або невеликого офісу займає не більше 10-15 хвилин. Але незважаючи на всю простоту, досить широкі мережеві можливості, здатні дуже гнучко керувати потоками трафіку.

Висновки

І як ми бачимо, airGateway – це маленький пристрій з великими можливостями. Будь-який клієнт бездротового провайдера, який використовує як абонентське обладнання одне з пристроїв від компанії Ubiquiti Networks, може легко і за дуже скромні гроші (вартість airGateway, досить невелика), розширити свою мережу, просто додавши, практично Plug-n-Play, бездротову точку доступу.

І якщо враховувати той факт, що airGateway, це вузькоспеціалізований пристрій, то якихось мінусів, у ньому просто немає. А от зате, плюсів – хоч греблю гати. Серед них - і простота використання, і мініатюрність, і висока потужність апаратного забезпечення. І крім того, використовувати його можна не тільки з обладнанням Ubiquiti, але й практично з будь-яким іншим пристроєм, що отримує живлення протоколом PoE і має інжектор PoE.

А якщо вам потрібне ширше покриття бездротової мережі всередині приміщення, то виробник пропонує посилену модель airGateway LR із зовнішньою антеною, що має коефіцієнт посилення 5dBi.
