При проектуванні та будівництві мережевої інфраструктури підприємства часто виникають ситуації, коли поряд із звичайними комутаторами для досягнення максимально ефективного та практичного дизайну мережі доводиться використовувати один-два комутатори з підтримкою технології PoE.
Як яскраві приклади можна навести мережу IP-відеокамер спостереження в торгових залах або приміщеннях банків, або мережу бездротових точок доступу на стелі у великому приміщенні або офісній будівлі. Будувати до всіх цих камер і точок доступу цілу павутину з проводів живлення поруч із проводами передачі абсолютно незручно, дуже дорого, а часто й просто неможливо з різних причин.
У таких випадках допомагає обладнання з підтримкою технології PoE (Power over Ethernet – живлення по мережі). Ця технологія дозволяє передавати напругу живлення на підключені до комутатора пристрої прямо по мережному Ethernet-кабелю, а точніше, по невикористовуваних для передачі даних витих пар всередині цього кабелю.
Таким чином, замість купи адаптерів до мережевих пристроїв і проблем з тим, куди ці адаптери включити, достатньо мати один PoE-комутатор, який буде живити відразу кілька пристроїв. Ці пристрої повинні також підтримувати технологію PoE.

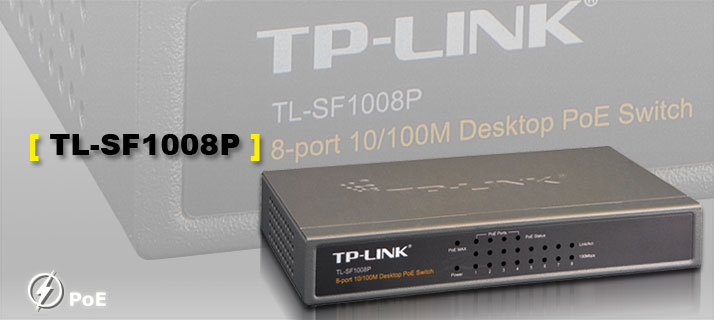

Саме такому комутатору, TL-SF1008P виробництва компанії TP-Link, і присвячено наш сьогоднішній огляд. Це некерований комутатор, одна з найпростіших моделей на ринку, оснащений 8 портами Ethernet 10/100 Mb/s, чотири з яких мають підтримку PoE.
Комплект поставки
Комутатор поставляється в картонній коробці-пеналі, характерній більшості мережевих пристроїв класу SOHO (Small Office/Home Office – для дому та малого офісу).
На лицьовій стороні коробки розміщено зображення TL-SF1008P з великим логотипом виробника, назвою та коротким описом моделі. Не забуто і згадки про те, що, за відгуками покупців, TP-Link визнаний найкращим виробником на ринку Китаю. На боках коробки можна виявити список вмісту упаковки, перелік ключових особливостей, знаки стандартів, вимогам яких відповідає пристрій, і деяку іншу корисну інформацію. На нижній стороні розміщена велика схема, що показує місце комутатора в мережі, поруч знаходяться фотографії з назвами деяких моделей пристроїв TP-Link , які можуть працювати з комутатором. Також тут є детальніший список його характеристик дев'ятьма мовами, включаючи і російську. Цей невеликий напис – єдина російськомовна інформація про пристрій у всьому комплекті постачання.
У коробці виявилося таке:
- PoE-комутатор TL-SF1008P;
- адаптер живлення до нього (48, 1.25 А, DC);
- мережевий шнур до адаптера живлення;
- набір гумових ніжок, що самоклеяться;
- керівництво користувача;
- рекламний буклет-довідник з продукції компанії TP-Link.
Посібник користувача невеликий, але досить повний і містить безліч корисної інформації про пристрій, написаний англійською мовою.
Рекламний буклет-довідник, названий "Посібник покупця", містить фотографії та короткі описи близько 80 найменувань продукції компанії TP-Link. У ньому представлений повний спектр мережного обладнання цього виробника, від мережевих адаптерів та медіаконвертерів до комутаторів та маршрутизаторів усіх мастей та кольорів. Такий посібник може виявитися дуже корисним для мережного архітектора при підборі обладнання в проект будь-якого масштабу.
Виконання та зовнішній вигляд
PoE-комутатор TP-Link TL-SF1008P виконаний у металевому корпусі, пофарбованому у захисний сіро-зелений колір. На верхній поверхні майже всю довжину методом тиснення нанесений рельєфний логотип виробника.
Корпус має невеликі габарити, що дозволяє заощаджувати простір і встановлювати цей комутатор навіть там, куди інші просто не помістяться. Однак через свою специфічну начинку важить пристрій помітно більше своїх не-PoE аналогів. Охолодження комутатора пасивне, ніяких вентиляторів у корпусі немає, тому він працює абсолютно безшумно. Вентиляційні отвори розташовані на бокових сторонах корпусу.
На нижній стороні по краях бачимо чотири поглиблення для наклейки гумових ніжок із комплекту постачання та інформаційну наклейку в центрі. На ній є марка та назва моделі пристрою, його серійний номер та версія апаратної начинки, захованої під кришкою. Нам до рук потрапила модель з Hardware ver.1.0, найсвіжішою на сьогоднішній день. Також з наклейки можна з'ясувати, які параметри живлення, де комутатор був виготовлений і вимогам яких стандартів відповідає. Наведено навіть коротку витримку з пункту 15 правил FCC щодо безпеки електромагнітного випромінювання пристрою.
Ніяких і пазів для настінного кріплення та "вух" для стійкового монтажу у TL-SF1008P не виявилося, а це означає, що ця модель призначена лише для горизонтального настільного розміщення. Виробник рекомендує встановлювати пристрій подалі від джерел електромагнітних полів та залишати з усіх боків достатній для вентиляції простір.
На задній стороні комутатора розташовано вісім RJ-45 гнізд для підключення мережевих Ethernet-патчкордів та роз'єм адаптера з підписаними параметрами живлення. Перші чотири порти, що підтримують функцію живлення по мережі, мають позначку PoE.
Оскільки кнопки перезавантаження та включення живлення відсутні, то у разі зависання пристрою процедуру "холодного" перезавантаження доведеться виконувати, виймаючи та вставляючи назад шнур адаптера.
На лицьовій панелі розташований індикатор живлення комутатора, по два стандартні індикатори (100 Mb/s та Link/Act) на кожен з восьми Ethernet-портів.
Для перших чотирьох портів, з функцією живлення по мережі підключених до них пристроїв, передбачено по одному індикатору статусу PoE. Є також один загальний індикатор PoE Max, що попереджає про навантаження за споживаною потужністю.
PoЕ Max блимає червоним, якщо загальне навантаження більше 53 Вт, горить червоним – якщо загальне навантаження більше 43 Вт, і не горить – якщо навантаження споживачів у межах норми.
Коли до будь-якого порту підключено мережний пристрій, загоряється індикатор Link/Act. За наявності активності цього порту індикатор починає блимати. Якщо швидкість передачі даних, що встановилася при цьому, дорівнює 100 Mb/s, загоряється відповідний індикатор. Коли підключення здійснюється на швидкості 10 Mb/s, індикатори швидкості не горять, і про роботу порту можна судити лише за станом відповідного індикатора Link/Act.
У термінології стандарту 802.3af PoE-комутатор TP-Link TL-SF1008P є пристроєм типу PSE (Power Sourcing Equipment), тобто джерелом електричної потужності. А 802.3af-сумісних споживачів, що підключаються до нього, прийнято називати пристроями PD (Powered Devices).
PD-пристрої без власного адаптера живлення можуть підключатися лише до перших чотирьох портів комутатора. При цьому світиться зеленим відповідний порт індикатор статусу PoE. У випадку, якщо клієнтський пристрій несумісний з комутатором живлення або якщо його RJ-45 роз'єм має неправильне PoE-розведення, індикатор статусу PoE на порту горить червоним.
У комутаторі реалізовано цікавий механізм пріоритезації PoE-портів, що дозволяє уникнути перевантаження пристрою, якщо потужність всіх споживачів перевищить максимально допустиму. Перший порт має найвищий пріоритет, за ним йдуть другий і третій. У четвертого пріоритет найменший.
На кожному з чотирьох портів окремо допустиме використання PD-пристроїв потужністю максимум 15.4 Вт. Однак для нормальної роботи всі разом вони не повинні перевищувати 53 Вт. В іншому випадку порт з найменшим пріоритетом (четвертий) не отримуватиме живлення.
Наприклад, розглянемо ситуацію, коли до 1,2 і 4 порту підключені пристрої потужністю по 15.4 Вт, що споживають разом 46.2 Вт (індикатор РоЕ Max горить червоним). Якщо тепер увімкнути ще один 10-ватний пристрій у порт 3, то вихідна потужність перерозподілиться наступним чином – будуть запитані тільки пристрої в портах з першого по третій (всього 40.8 Вт), а четвертий порт буде знеструмлений, оскільки разом з ним загальне навантаження було б 56.2 Вт, що більше від допустимих 53 Вт.
Технічні характеристики
Ця модель TP-Link TL-SF1008P є повноцінним Fast Ethernet комутатором другого рівня.
Це означає, що всі його порти можуть одночасно працювати на швидкості 100 Mb/s в обох напрямках. Матриця комутації цієї моделі має архітектуру, що не блокується, з пропускною здатністю 1.6 Gb/s. Неблокована архітектура означає, що, наприклад, перший і четвертий порти можуть безперешкодно обмінюватися трафіком на максимальній швидкості 100 Mb/s у режимі Full duplex, тоді як такий обмін на швидкості 100 Mb/s Full duplex відбувається між третім і п'ятим портами.
А пропускна спроможність шини в 1.6 Gb/s є мінімально достатньою для того, щоб всі порти комутатора могли одночасно працювати в режимі 100 Mb/s Full duplex без втрати пакетів і зниження швидкості передачі (100 Mb/s * 2 (режим Full duplex) ) * 8 портів = 1.6 Gb/s).
Модель TL-SF1008P задовольняє вимогам стандарту керування потоком IEEE 802.3x Flow control для повнодуплексного режиму та має функцію затримки передачі даних після переповнення буфера (Back-pressure) для напівдуплексного режиму.
Комутатор відноситься до сімейства пристроїв другого рівня моделі взаємодії відкритих систем (OSI – Open Systems Interconnection Reference Model). Це говорить про те, що він працює тільки з Ethernet-фреймами і не вміє розбирати і аналізувати фрейми, що проходять крізь нього, до рівня IP-пакетів. Тобто він може комутувати дані, що надходять тільки на підставі MAC-адреси одержувача в заголовку кадру.
Як протокол доступу до середовища передачі використовується широко поширений в Ethernet-мережах протокол з прослуховуванням несучої та виявленням колізій (CSMA/CD - Carrier Sense Multiple Access With Collision Detection).
Також TL-SF1008P має функцію Auto-MDIX для автоматичного розпізнавання типу підключеного кабелю, так що вам не доведеться дбати про те, які патчкорди використовувати – прямі чи кросові. А функція Auto-negotiating дозволить комутатору безпомилково визначити та узгодити швидкість та режим роботи кожного порту.
Зведена таблиця характеристик комутатора TP-Link TL-SF1008P виглядає так:
| Опис | |
| Виробник | TP-Link |
| Модель | TL-SF1008P |
| Основні характеристики | |
| Тип пристрою | Комутатор для малого бізнесу чи домашнього використання |
| Корпус | Метал, настільне виконання, компактний дизайн |
| Тип мережі | Fast Ethernet, Ethernet, Power over Ethernet |
| Інтерфейси | 8* Ethernet 10/100 BaseT, роз'єм RJ-45, |
| Індикатори | Живлення, з'єднання зі швидкістю 100Мb/s, Під час проведення тестів нас насамперед цікавила працездатність механізму PoE та продуктивність портів комутатора. Для тестування в "польових" умовах функції живлення пристроїв мережі ми на два тижні підключили до комутатора три точки доступу DWL-3620AP, що обслуговують офісну бездротову мережу. Кожна з них розрахована на 48 В та споживає при роботі 6.3 Вт потужності. За час тестової експлуатації ні з комутатором, ні з пристроями, які він живив, не сталося жодних інцидентів. Функції PoE TP-Link TL-SF1008P виконував справно, і жодних нарікань не викликав. Тестування портів комутатора полягала у вимірі їх реальної пропускної спроможності різних швидкостях і за різних режимах роботи під час передачі великих медіафайлів то одному напрямі, то іншому, то обох одночасно. Оскільки TL-SF1008P - комутатор некерований, то необхідні режими дуплексу і швидкості портів виставлялися в налаштуваннях мережевих адаптерів, підключених до нього комп'ютерів, а він на етапі автоузгодження надавав ці параметри собі. Отримані в результаті тестування графіки наведені нижче:
"Передача даних в обох напрямках, 10 Мб/с, Full duplex"
"Передача даних в обох напрямках, 10 Mb/s, Half duplex"
Передача даних в одному напрямку, 100 Мб/с, Full duplex"
"Передача даних в одному напрямку, 100 Мб/с, Half duplex"
"Передача даних в обох напрямках, автовизначення швидкості та дуплексу" Висновки Результатами, які показав під час тестування восьмипортовий некерований PoE-комутатор TP-Link TL-SF1008P, ми залишилися задоволеними. Він чудово підійде для побудови невеликої мережі, що включає кілька пристроїв, що живляться по кручений парі - точок доступу, камер спостереження, IP-телефонів. А це саме те, що потрібно сучасному цифровому будинку, офісу чи навіть банку. Плюси:
Мінуси:
