Огляд точки доступу UniFi AC HD (UAP-AC-HD): король серед пристроїв 5 ГГц

Декількома тижнями раніше у нас вже була можливість познайомитися з UniFi AP AC PRO , яку можна назвати відмінним рішенням для простого розширення можливостей бездротової мережі Wi-Fi. Причому не має значення, чи плануєте ви використовувати AC PRO вдома, чи плануєте використовувати її в офісі (комерційне використання).

Донедавна UniFi AP AC PRO та AC EDU очолювали пальму першості в лінійці точок доступу Ubiquiti UniFi. З появою UniFi AC HD , UniFi AP AC PRO втратив свою першість.

За сукупністю параметрів, UniFi AP AC HD значно перевершує флагмана попереднього покоління, володіючи ще більш продуктивним бездротовим модулем на базі нових чіпів. До того ж, розробники вирішили застосувати потужнішу антену.

Перспектива отримання швидшого Wi-Fi змусила нас провести тестування UniFi AP AC HD , щоб дізнатися наскільки велика перевага Нової точки, порівняно з UniFi AP AC PRO і чи є взагалі сенс модернізації вже існуючої мережі на UAP-AC-PRO.

Трохи нижче розміщено зведену порівняльну таблицю. Стало це можливим завдяки використанню нового дводіапазонного чіпа Qualcomm QCA9994. Додатково інженери оснастили пристрій антеною ґратами з підтримкою MIMO 4×4.

Усе це забезпечує максимальну канальну швидкість лише на рівні 1.7 Гбіт/сек. Природно, для реалізації такої швидкості використовується новий стандарт 802.11ac Wave 2, що допускає об'єднання двох каналів по 80 МГц в один на 160 МГц. Підтримка MU-MIMO дозволяє забезпечити високу пропускну спроможність за одночасної роботи з великою кількістю клієнтів.

Живиться пристрій за стандартом 802.3at PoE+, тому для підключення найкраще використовувати сумісний PoE-комутатор або, в крайньому випадку, комплектний інжектор.

Ну що ж, приступимо до знайомства?

Зовнішній вигляд, комплект постачання

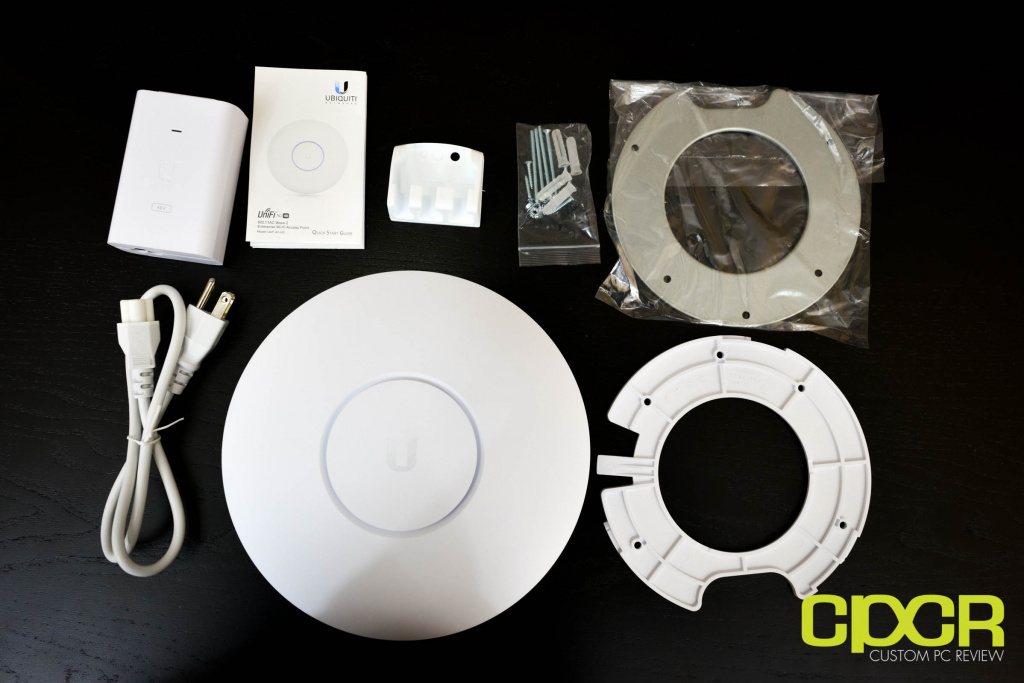

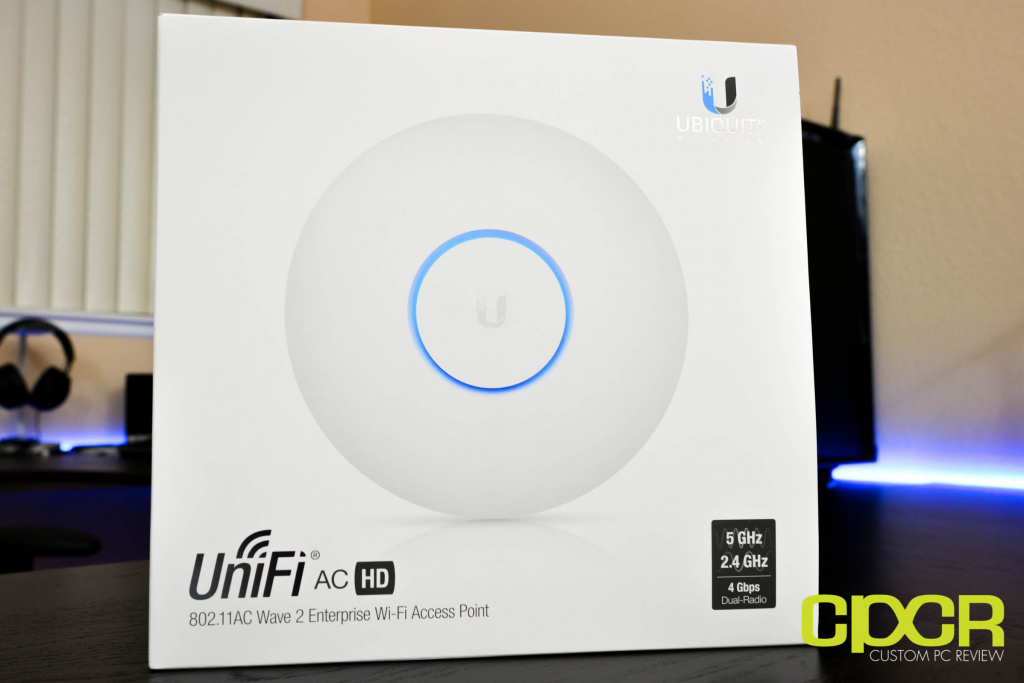

Комплект поставки, крім самої точки доступу, включає металеву монтажну пластину (для стелі), кільце кріплення для настінного/стельового монтажу, комплект дюбелів, PoE-адаптер з кабелем живлення, заглушку для інтерфейсів і невелику коротку інструкцію.

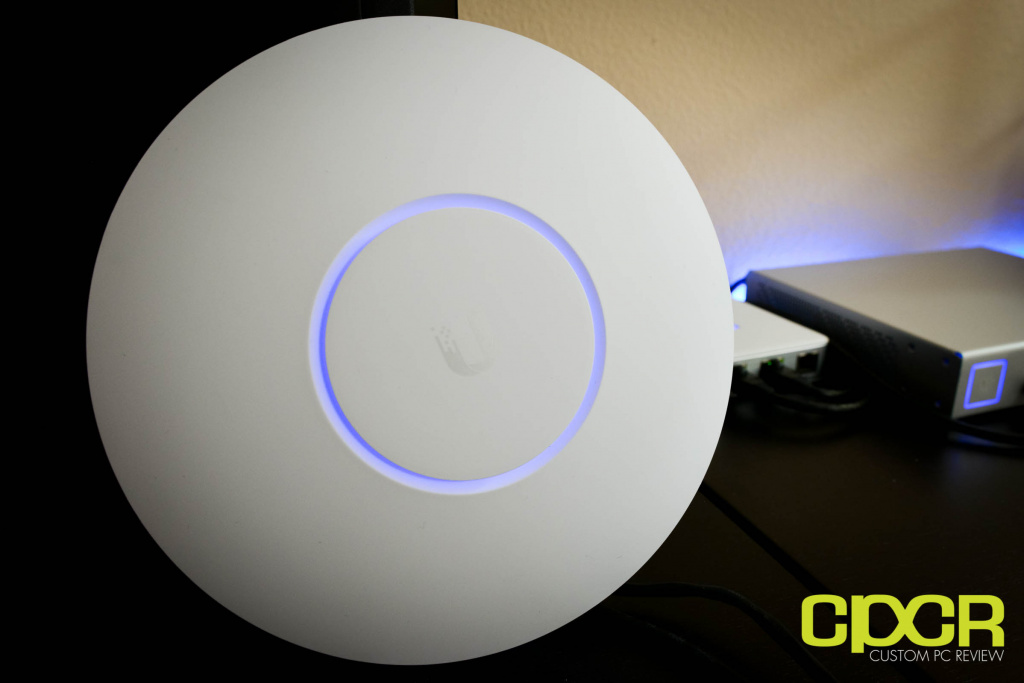

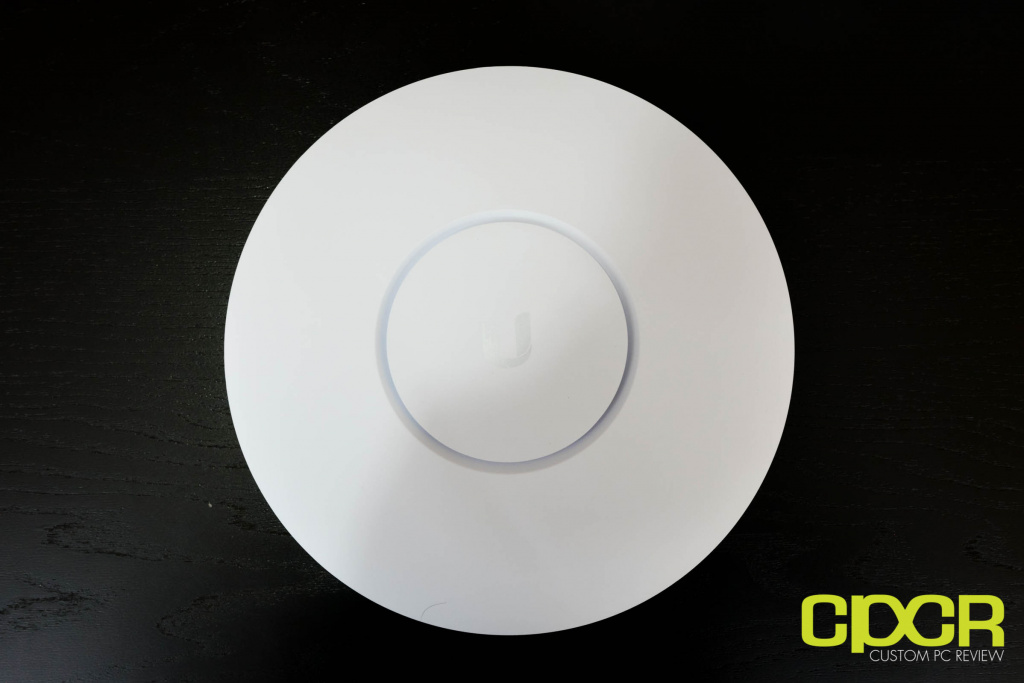

Подібно до більшості точок доступу Ubiquiti, UniFi AP AC HD має форму блюдця. Щоправда нова точка трохи більшого розміру, порівняно з попередніми версіями – 22 см у діаметрі та майже 5 см у товщину.

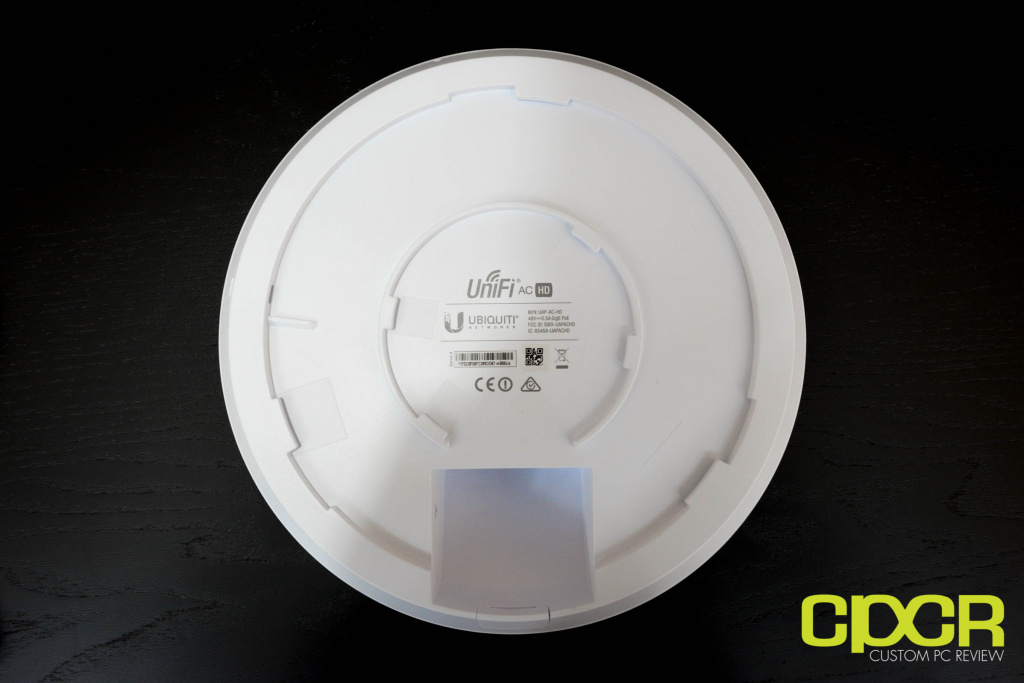

Як і в інших точок, по центру знаходиться кільце з індикацією, а на звороті кріпиться знімне кріплення.

На звороті точки доступу розташовані 2 гігабітні інтерфейси. Другий додатковий інтерфейс може використовуватися в режимі мосту (Bridge) або для агрегації каналу на основі 802.3ad.

Поруч із інтерфейсами знаходиться кнопка скидання (Reset) та порт USB, який можна використовувати для підключення додаткової системи гучномовного зв'язку (PA system). Для тих, хто вперше знайомиться з UniFi, додатково інформуємо, керувати налаштуваннями UniFi AP безпосередньо через браузер IP WebUI не можна.

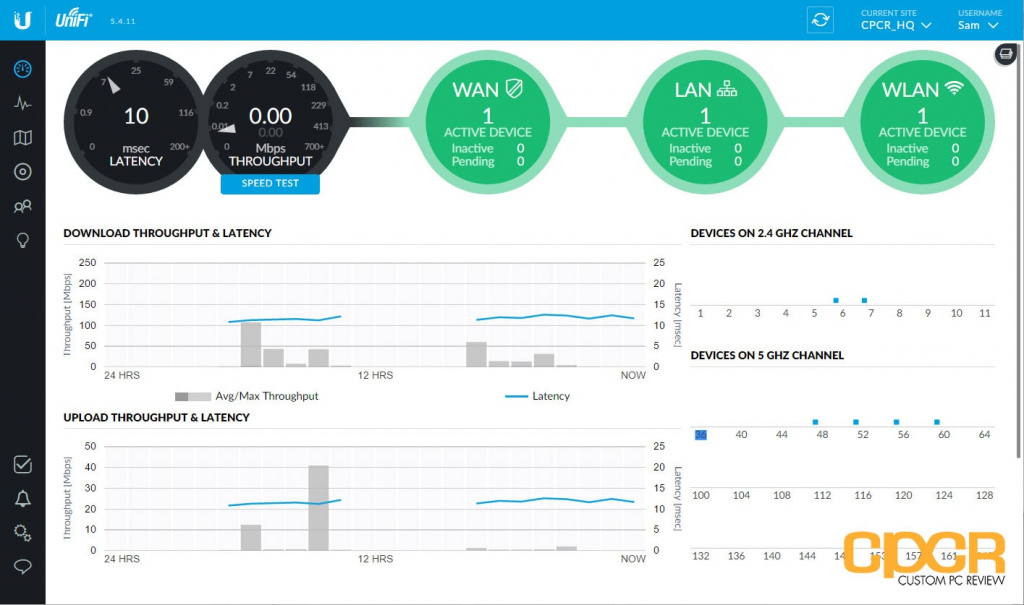

У нашій мережі вже є UniFi Security Gateway та UniFi Switch, тому в Dashboard зеленим кольором відображені WAN та LAN.

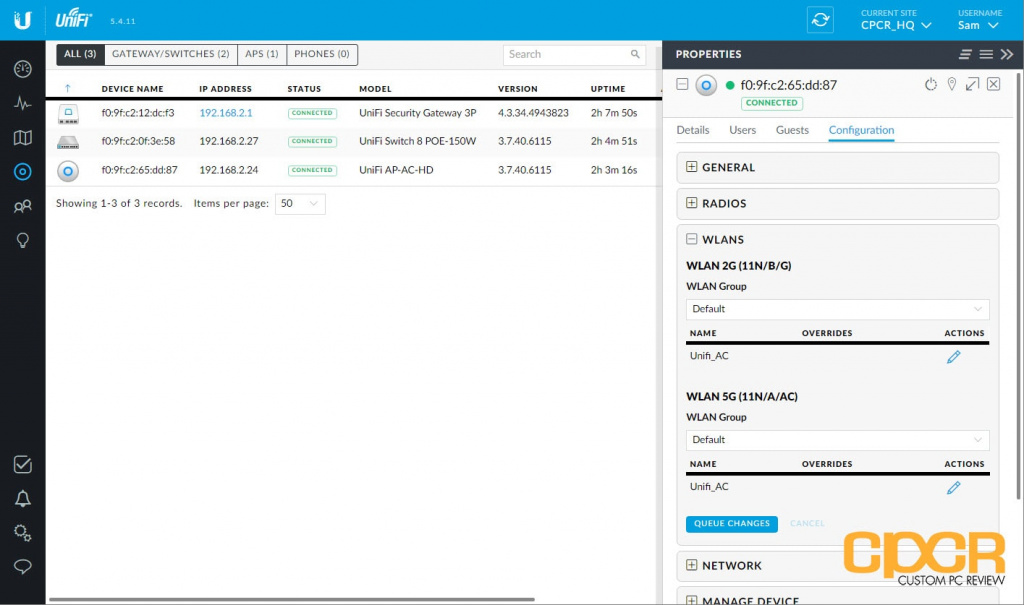

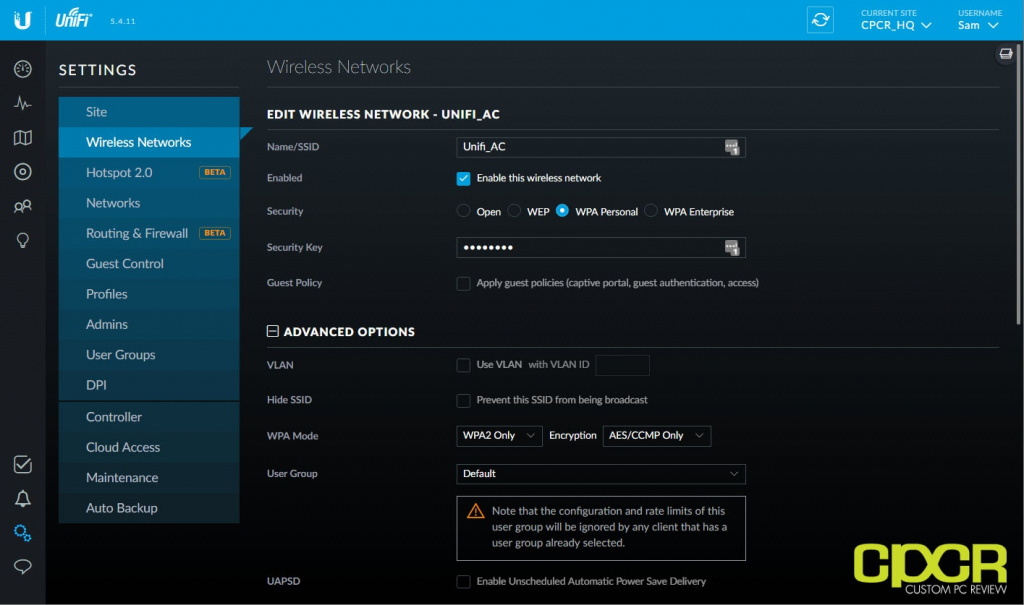

Бездротова мережа Wi-Fi налаштовується у відповідному розділі Wireless Networks, після чого налаштування застосовуються для всіх точок доступу, що знаходяться під керуванням контролера. UniFi дозволяє легко додавати гостьові мережі з гостьовим порталом (авторизації за кодом, паролем, після оплати тощо). Раніше ми вже неодноразово розглядали можливості UniFi Controller, тому повторно описувати всі можливості не потрібно.

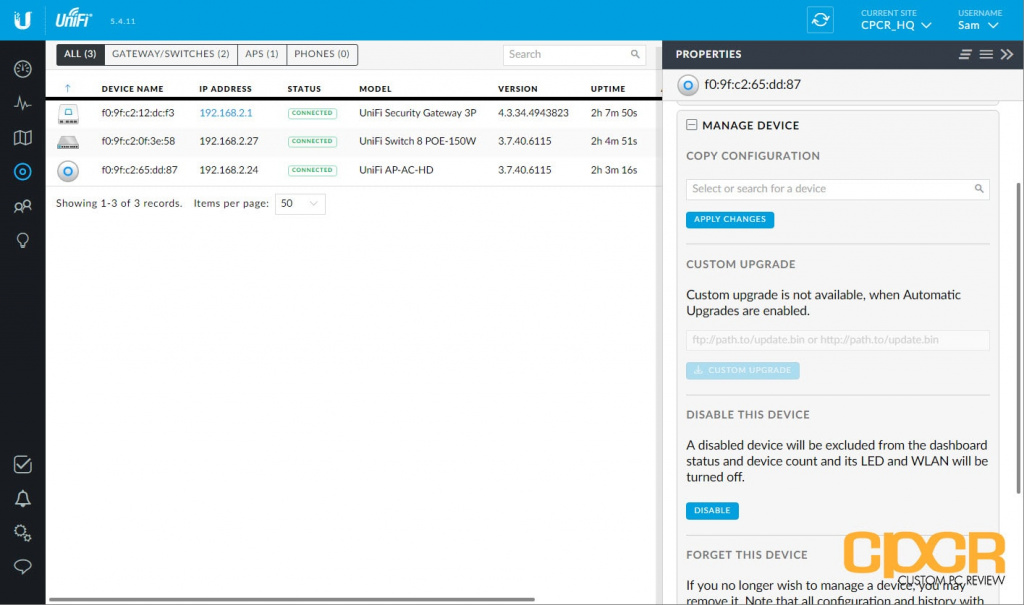

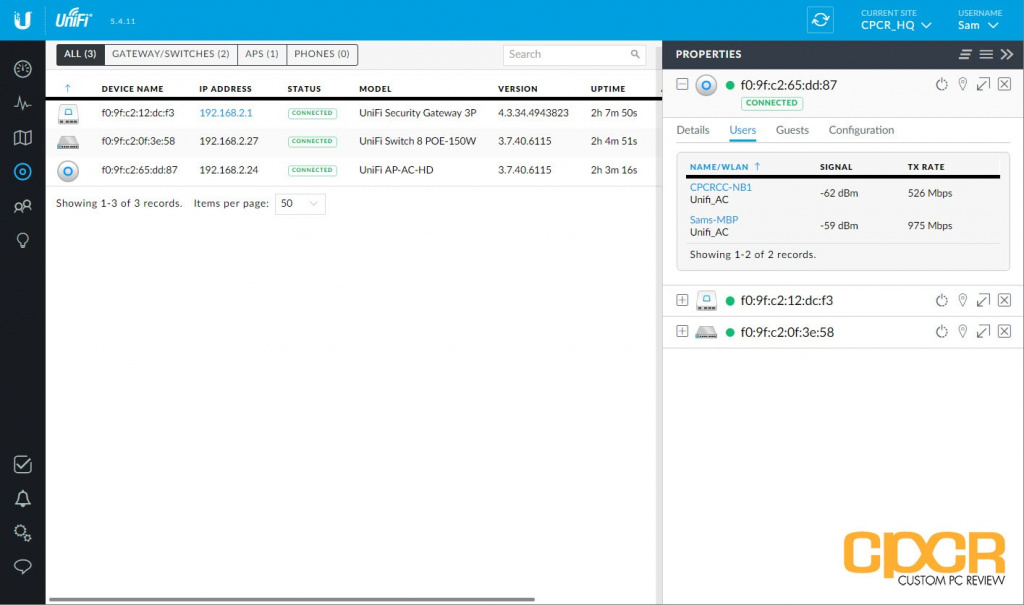

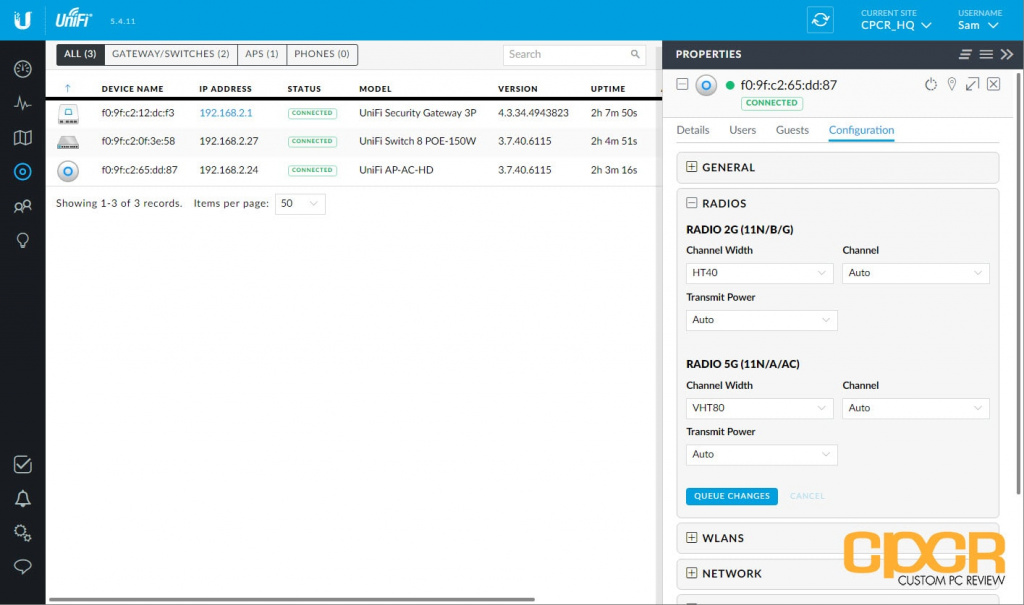

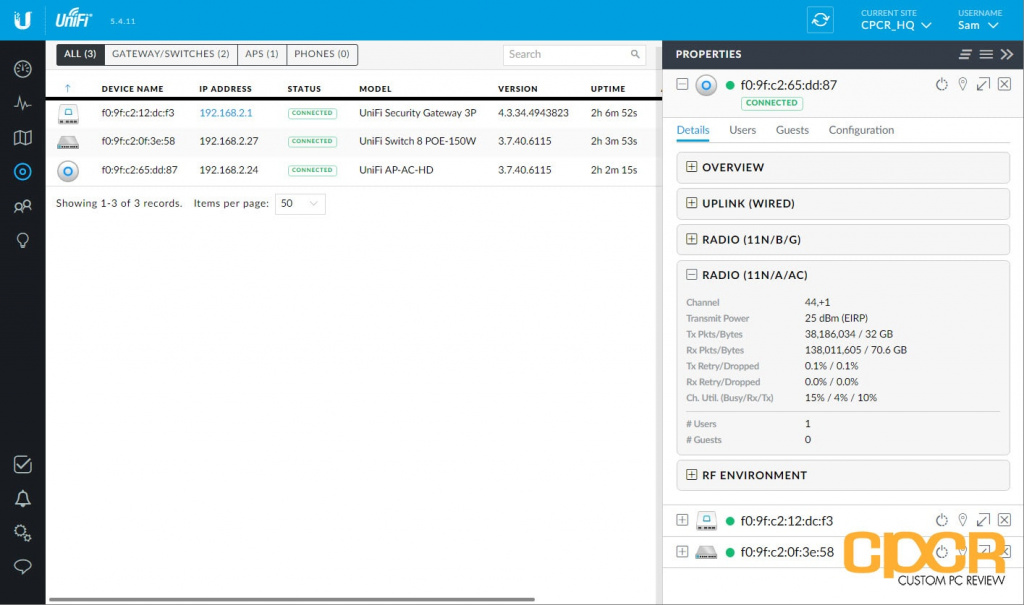

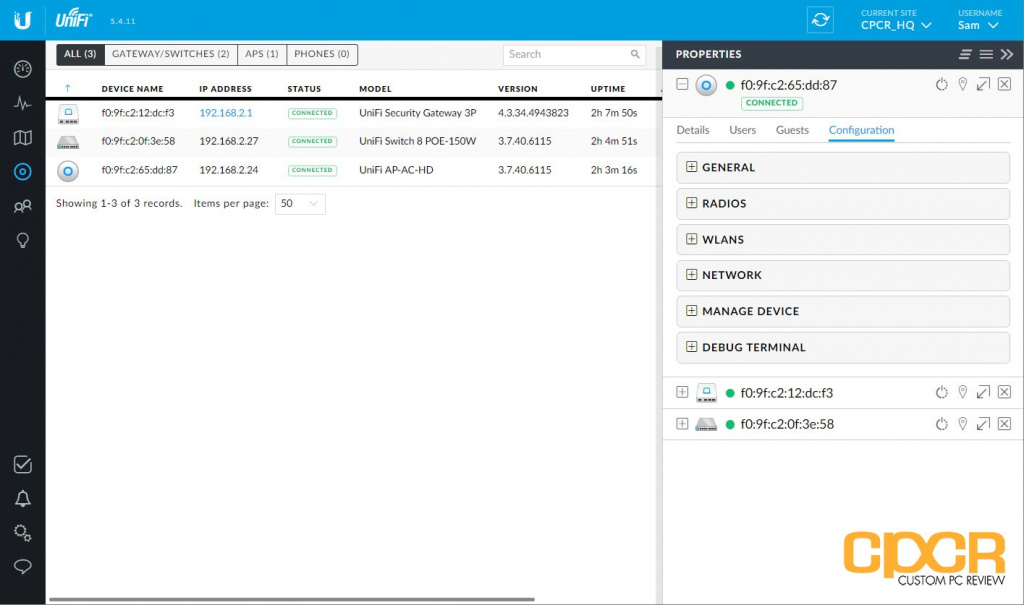

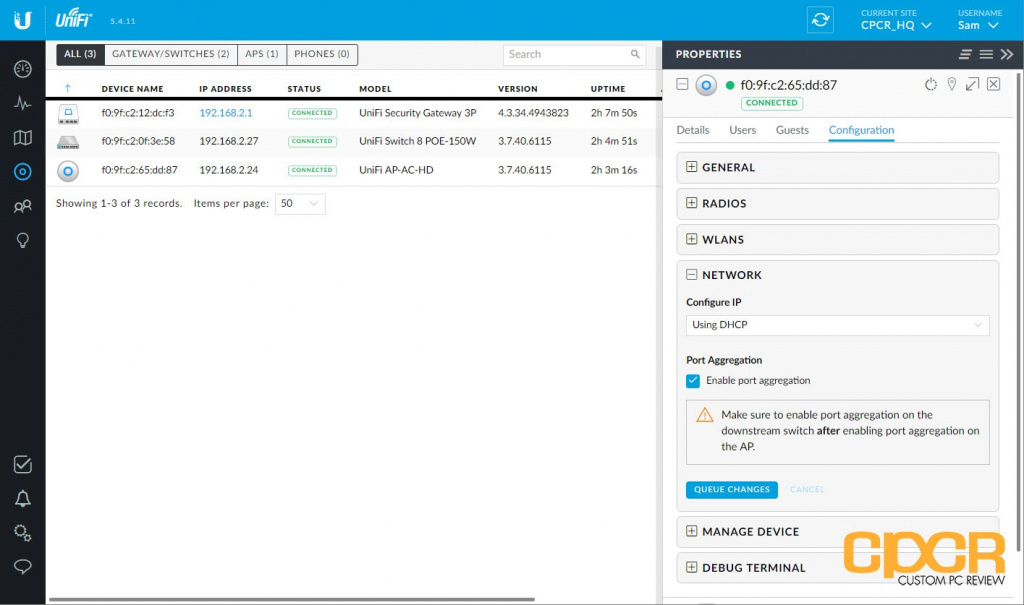

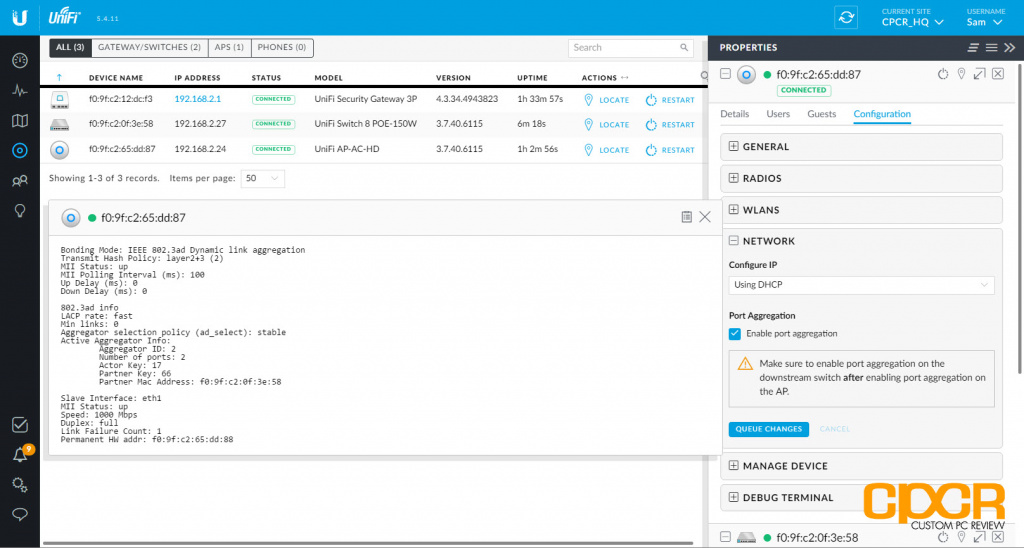

Усі налаштування конкретної точки виконуються у бічному меню після вибору пристрою. Нижче наведено приклад налаштування агрегації портів.

По суті, налаштування UniFi AP AC HD дуже схожі з іншими точками UniFi, зокрема з UniFi AP AC PRO , відмінності лише в доступному рівні потужності та підтримці тих чи інших специфічних функцій (у даному випадку, як приклад – агрегація).

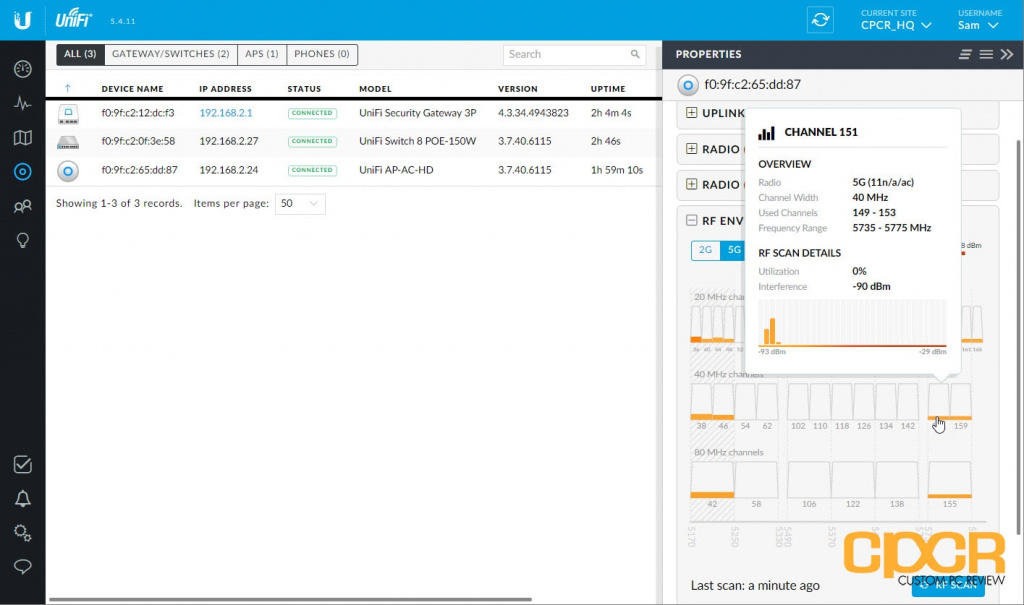

Трохи вище приклад використання спеціального інструменту аналізу радіоефіру (RF Environment scan), що дозволяє провести аналіз ефіру і вибрати оптимальний канал для конкретної точки доступу.

Продуктивність бездротової мережі

З березня 2017 року ми оновили наш «бездротовий клієнт» до Apple MacBook Pro, т.к. це один із небагатьох ноутбуків на ринку, який може похвалитися гарним бездротовим модулем MIMO 3x3.

Продуктивність бездротової мережі перевіряється шляхом перевірки швидкості між клієнтом та сервером. Сервер використовує контролер Realtek 8111GR і безпосередньо підключений до комутатора UniFi US-8-150W. Як клієнт використовується макбук з бездротовим модулем Broadcom BCM43xx, який у свою чергу підключається до бездротової мережі.

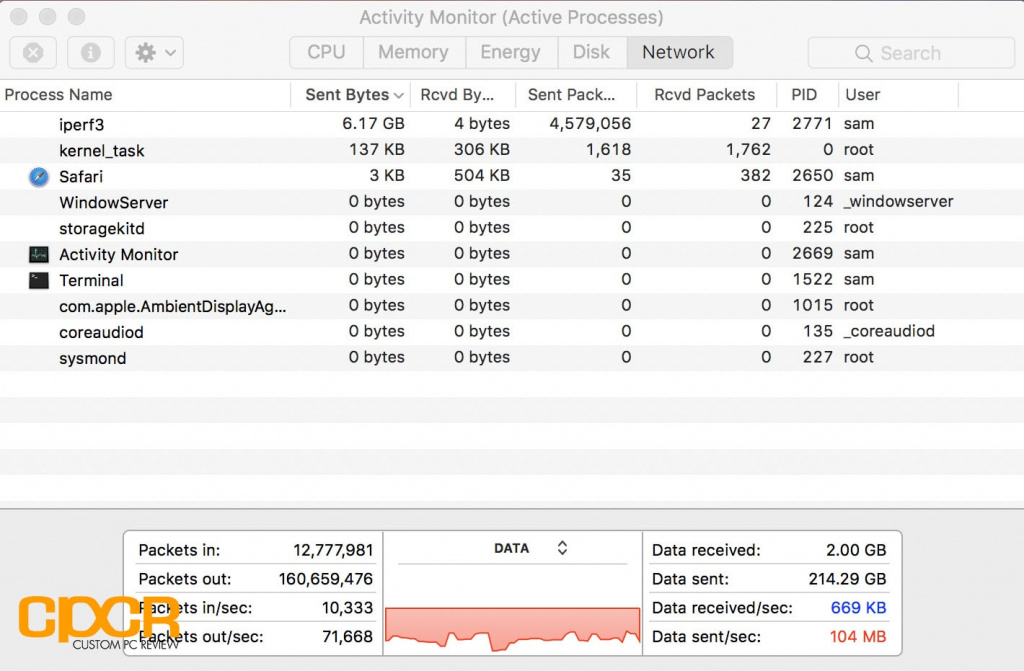

Швидкість передачі між двома пристроями перевіряється за допомогою iPerf 3.1.3 в режимі TCP. Сторонній шум у робочому діапазоні зведений мінімум, але не виключений повністю.

Розташування 1

Спочатку швидкість перевіряється за умови прямої видимості біда клієнтом і точкою доступу, відстань при цьому становить приблизно 1.5 метра (5 футів). Тест проводиться у найбільш продуктивному діапазоні 5 ГГц.

Розташування 2

Як тестове приміщення використовується двоповерхова будівля прямокутної форми загальною площею 140 м2 (1500 квадратних футів). Під час наступного тесту точка доступу знаходиться на другому поверсі у кутку будівлі, тоді як клієнт знаходиться у протилежному кутку першого поверху. При цьому між пристроями є перешкоди у вигляді перекриття та стін, загальну відстань при цьому складаємо приблизно 12 метрів (40 футів).

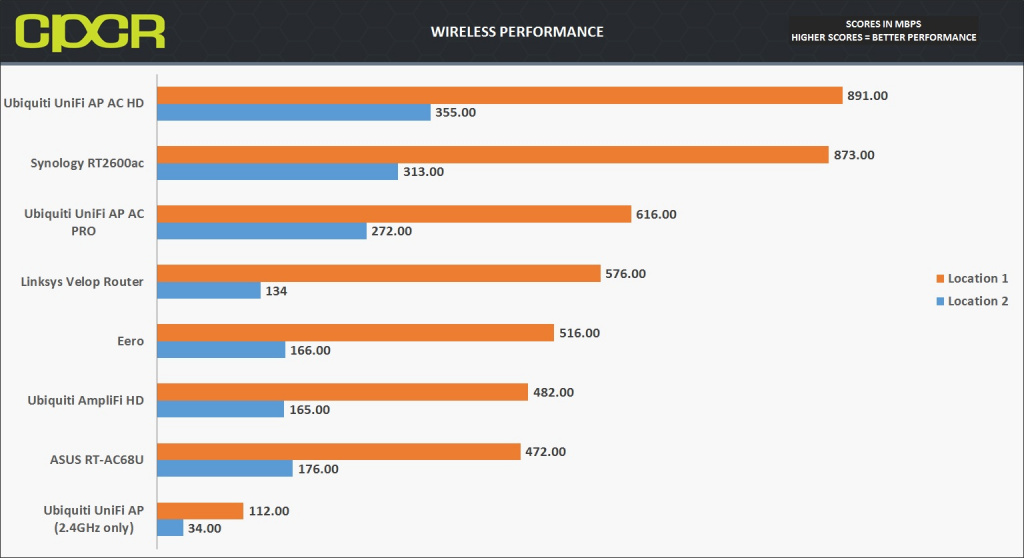

Раніше ми тестували Ubiquiti UniFi AP AC PRO , який на той момент був найшвидшим маршрутизатором, правда ця першість не тривала довго.

Трохи згодом ми тестували Synology RT2600ac, який в умовах прямої видимості зміг забезпечити 873 Мбіт.

І ось зараз Ubiquiti повторно відбирає пальму першості як у конкурента в особі Synology, так і у свого меншого побратима UAP-AC-PRO . Нова точка доступу UniFi AC HD у парі з Apple MacBook Pro спромоглася забезпечити швидкість передачі даних на рівні 891 Мбіт, це дуже високий показник.

При зміні розташування клієнта, швидкість передбачувано падає, до позначки 355 Мбіт. Варто, однак, відзначити, що це найкращий результат із усіх отриманих нами на будь-яких інших точках доступу чи роутерах. Ті, кому потрібно покрити 140-185 квадратних метрів (1500-2000 кв. футів), не повинні відчувати будь-яких проблем, адже одна точка UniFi AP AC HD під силу покрити таку площу.

Є невелике зауваження щодо агрегації 802.3ad. Незважаючи на використання даного функціоналу, нам не вдалося досягти на UniFi AP AC HD швидкості більше 1 Гбіт/сек (multi-Gigabit), незважаючи на використання кількох серверів та бездротових клієнтів.

Через вузькі часи, ми не змогли приділити цьому питанню більше часу, так що не виключено, що ми ще повернемося до цього питання в майбутньому. В принципі, реальна користь повинна мати місце, але тільки в умовах одночасного великого завантаження одразу двох бездротових діапазонів з використанням максимально широких каналів. При цьому кількість клієнтів повинна зводитись до мінімуму, в ідеалі не більше двох на діапазон. Насправді ж, в більшості випадків, клієнтів буде багато, і далеко не всі вони будуть у зоні прямої видимості, тому навіть одного порту Gigabit Ethernet буде більш ніж достатньо.

Оцінка якості покриття за допомогою NetSpot

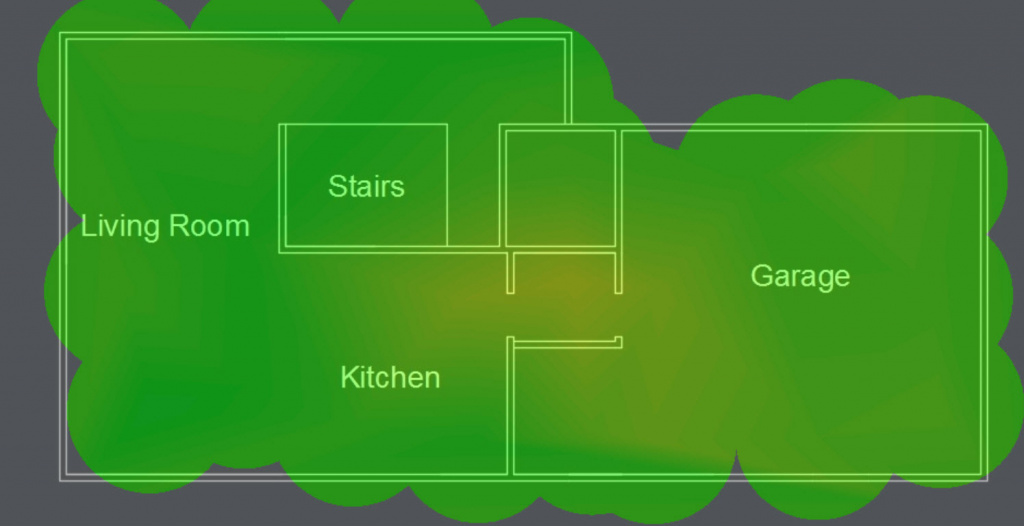

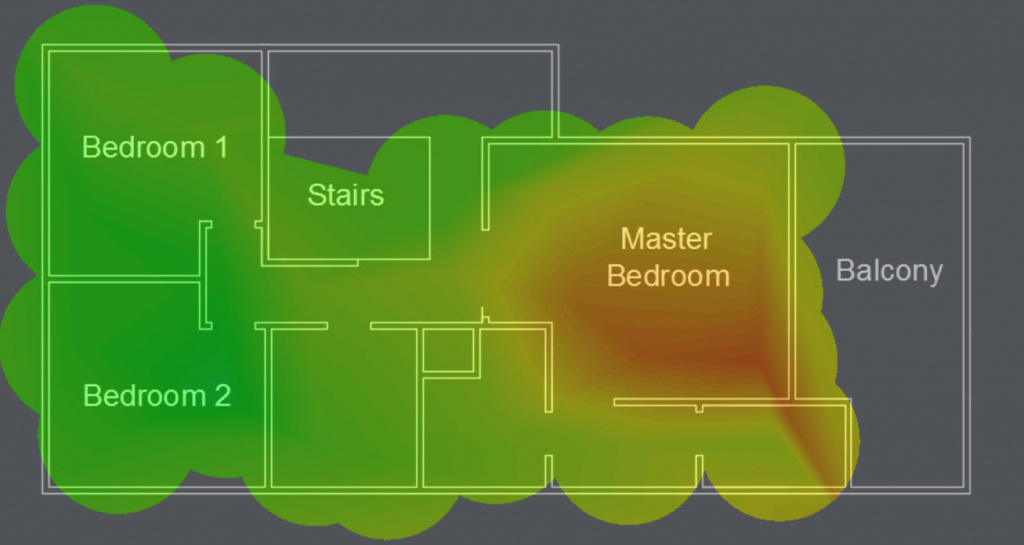

Щоб перевірити якість покриття та рівень сигналу бездротової мережі Wi-Fi, ми скористалися відмінною безкоштовною утилітою під назвою NetSpot. Червоним та жовтим позначаються зони з дуже сильним рівнем сигналу; зеленим – добрий сигнал; синій – слабкий рівень сигналу.

Перший поверх

Другий поверх (з точкою доступу)

В цілому, UniFi AP AC HD забезпечує гарне покриття на всій площі, без проблемних зон. Звичайно ж, якість покриття безпосередньо залежить від матеріалів, що використовуються для будівлі. Закономірність тут одна, чим більше залізобетону - тим складніше поширюється радіосигнал.

Якщо AC HD виявиться мало, ви завжди зможете додати додаткові точки до своєї мережі, благо в UniFi Controller робиться це за лічені секунди.

Підтримка DFS (Dynamic Frequency Selection)

Окремо хочеться сказати кілька слів про DFS, тобто функцію автоматичного вибору частоти.

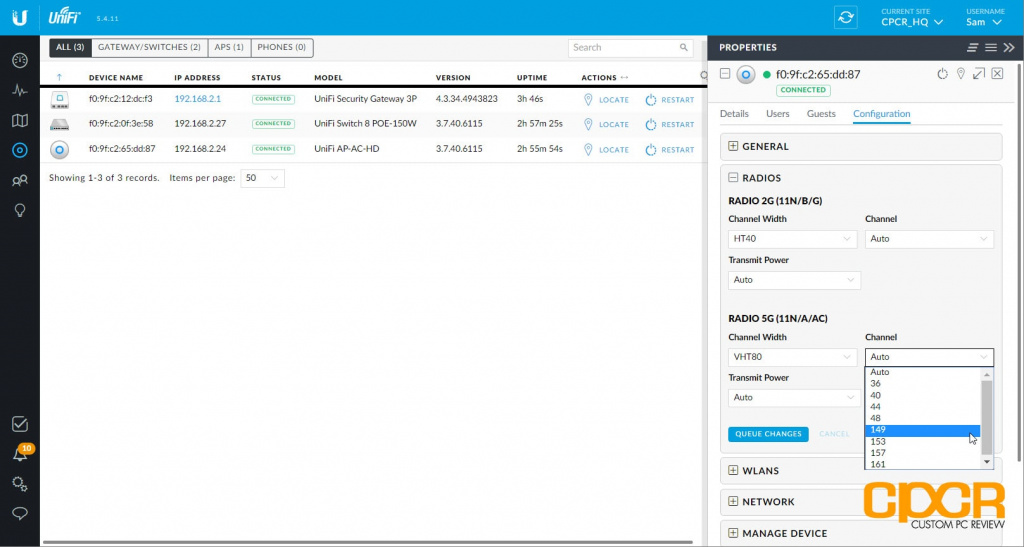

На відміну від UniFi AP AC PRO на момент підготовки цього огляду, у новій точці доступу UAP AC HD ще не було підтримки каналів DFS. З цього приводу ми звернулися до Ubiquiti, де запевнили, що підтримка DFS буде додана з найближчим виходом оновлення програмного забезпечення.

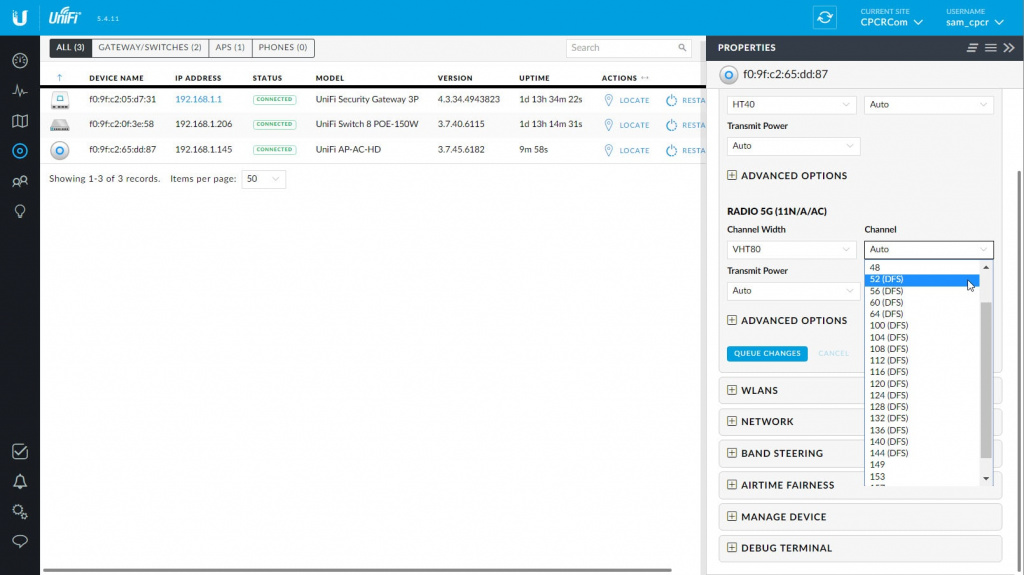

Менш ніж за тиждень, 8-го березня Ubiquiti випустили прошивку 3.7.45.6182, в якій додано підтримку DFS. Зокрема, для діапазону 5 ГГц стали доступні такі канали DFS: 52, 56, 60, 64, 100, 104, 108, 112, 116, 120, 124, 128, 132, 136, 140 та 144.

На закінчення

Підбиваючи підсумки нашого тестування, можна з абсолютною впевненістю свідчить про те, що точка доступу UniFi AP AC HD від Ubiquiti на сьогоднішній день є найкращою і найпродуктивнішою точкою доступу з усього того, що ми тестували до цього моменту.

Під час тестування нам удалося досягти практично тих же швидкісних показників, які отримує користувач при підключенні до гігабітної мережі за допомогою кабелю. Лише кілька років тому це можна було б назвати науковою фантастикою, але сьогодні це вже реальність.

Якщо вам потрібна бездротова бездротова мережа Wi-Fi на базі стандарту 802.11ac Wave 2, можете припиняти читати даний огляд і відразу ж оформлювати замовлення на UniFi AP AC HD .

Для того, щоб скористатися перевагами, які надає UniFi AP AC HD , вам необхідно використовувати клієнтські пристрої, які підтримують конфігурацію MIMO 3x3. Для того, щоб повністю розкрити потенціал точки доступу, зокрема розрахований на багато користувачів MU-MIMO, необхідно, щоб всі ваші бездротові клієнти підтримували стандарт 802.11ac другої хвилі (Wave 2). У цьому випадку ви зможете істотно підвищити швидкість, що надається кожному клієнту в режимі передачі даних. Сильно зваблюватися із цього приводу також не варто, адже MU-MIMO поки що працює тільки в режимі Downstream, тобто. від точки до клієнта. Робота MU-MIMO у режимі Upstream (від клієнта до точки) обіцяється у майбутніх стандартах.

Власне кажучи, про роботу в розрахованому на багато користувачів режимі у нас, на жаль, не було технічної можливості перевірити одночасну роботу хоча б 50-100 пристроїв. Тим не менш, в неконтрольованому тестуванні UniFi AP AC HD ми змогли одночасно і без проблем отримати 2 потоки 1080p з IP-камер і 8 потоків 1080p з YouTube на шести смартфонах і двох ноутбуках, тобто. сумарно 10 потоків FullHD 1080p "по повітрю".

Крім потреби у досить високорівневому клієнтському обладнанні чи безлічі простих клієнтів, тим щонайменше, ми бачимо причин не рекомендувати цю точку до придбання, адже заділ майбутнє в неї величезний.

У той же час UniFi AP AC HD підійде далеко не для кожного клієнта. Рекомендована роздрібна вартість пристрою знаходиться на позначці 345 доларів, роблячи її однією з найдорожчих точок доступу у всій лінійці UniFi (якщо не брати до уваги UAP-AC-EDU). UniFi AP AC PRO коштує щонайменше в 2 рази дешевше, що дозволяє придбати одразу 2 точки замість однієї.

З іншого боку, конкурентами для UniFi AP AC HD є зовсім не власні продукти, а скоріше рішення від Aruba та Ruckus, порівняно з якими продукт Ubiquiti коштує значно дешевше.

Дана публікація є авторським перекладом огляду "Ubiquiti UniFi AP AC Wi-Fi Access Point (UAP-AC-HD): The King of 5GHz Wireless AC".
