Огляд точки доступу UniFi AC EDU та її можливостей

У вересні 2015-го компанія Ubiquiti анонсувала випуск нової лінійки точок доступу UniFi AP AC, тоді ми вперше згадали точку доступу UniFi AC EDU . З моменту анонсу пройшло більше півтора року, настав час подивитися, чим завершилася розробка однієї з найцікавіших точок доступу в сімействі UniFi AC.

Роздрібна вартість (MSRP), що рекомендується, на UAP-AC-EDU становить 399 доларів США. Для порівняння, для UAP-AC-PRO оголошено цінник у 149 доларів, а на новий UAP-AC-HD встановлено ціну 349 доларів.

UniFi AC EDU коректніше порівнювати з UniFi AC Pro, т.к. за технічними параметрами ці дві моделі практично ідентичні. Що ж готові запропонувати нам інженери Ubiquiti за додаткові 250 доларів?

Перед тим, як приступити до огляду точки доступу, давайте подивимося, що ж є на ринку. Ми швидко пройшлися кількома інтернет-магазинами, що професійно займаються акустичними системами. Зокрема, ми дивилися на потокові акустичні системи. Від 40 у. можна знайти Taga Harmony TCW-100R v.2, від 90 у.о. можна взяти Magnat Interior ICP 62. Ну а якщо витратити 100-120 у.о., за таку ціну вже можна спокійно придбати акустику стельові вищого рівня - Klipsch R-1650-C, Tannoy CVS4, B&W (Bower & Wilkins) CCM 362.

Так, крім акустики потрібно придбати підсилювачі, кабелі та інше додаткове обладнання. Тож доцільніше дивитися у бік вже готових комплексних рішень. Чи зможе UniFi AC EDU конкурувати із рішеннями інших компаній?

Порівняння точок доступу UniFi AC

Давайте, спочатку, поглянемо на порівняльну таблицю точок доступу Ubiquiti сімейства UniFi AC.

Крапки UniFi AC Mesh виключені зі списку навмисно, т.к. вони призначені для зовнішнього використання та основна їхня відмінність від інших точок – каскадний Wireless Uplink. Також з таблиці виключено нову точку UniFi AC HD (рекомендована ціна 349 у.о.). MU-MIMO в майбутньому матиме незаперечну перевагу, зараз для отримання переваг від використання UAP‑AC‑HD потрібно, щоб всі підключені пристрої підтримували 802.11ac Wave 2 і MU-MIMO. До речі, MU-MIMO працює лише на Downstream.

Таким чином, порівнювати має сенс 5 точок: UAP-AC-IW , UAP-AC-LITE , UAP-AC-LR , UAP-AC-PRO і UAP-AC-EDU . Хотілося б нам подивитися, як інженери Ubiquiti монтуватимуть UniFi EDU на капітальну стіну, при тому, що точка має висоту 13 см і це без урахування необхідного запасу для підключення кабелю, фактичної ваги 1.8 кг та відсутності будь-яких варіантів кріплення, крім як в отвір. . Так, UAP-AC-EDU можна встановлювати на стіни, але тільки ті, що виготовлені з гіпсокартону та мають достатній запас по глибині.

Щодо технічних характеристик, UAP-AC-PRO та UAP-AC-EDU абсолютно ідентичні. Більше того, на UAP-AC-EDU є маркування FCC ID SWX-UAPACPRO і ID 6545A-UAPACPRO, це в свою чергу прямо говорить про те, що EDU-версія насправді створена на базі PRO-версії.

Якщо детальніше вивчити технічні характеристики, ви помітите це самі. У діапазонах 2.4 і 5 ГГц обидва пристрої задіюють радіомодуль на 22 дБм (150 мВт) у парі з внутрішніми дводіапазонними антена на 3 дБі (всього антен 3, по одній на канал).

Через використання інтеркому, на тлі UniFi AC PRO енергоспоживання UniFi EDU зросло з 9 до 20 Вт. Цей факт необхідно обов'язково брати до уваги при підключенні технології PoE від комутаторів. В іншому випадку під час використання аудіо, ви ризикуєте отримати статус «Disconnected».

Зовнішнє та внутрішнє виконання UniFi AC EDU

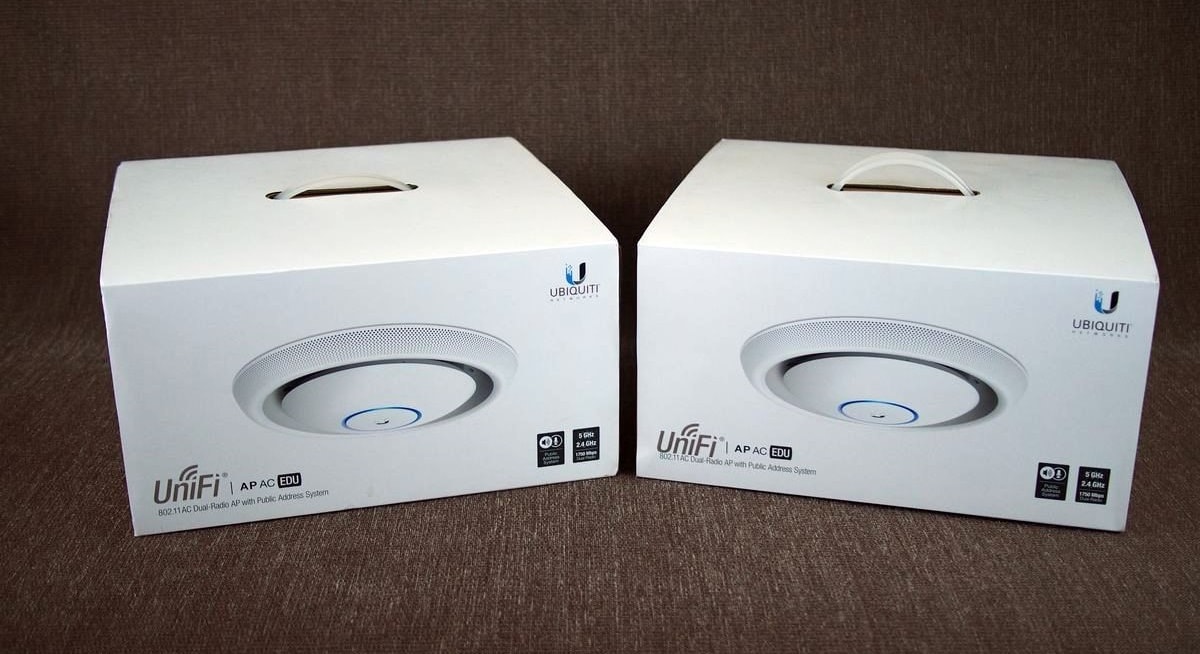

З технічними характеристиками ми розібралися, час оглянути UniFi AC EDU наживо. Постачаються точки доступу у досить громіздких коробках – 36х36х19 см.

Упаковка в стилі Ubiquiti, нічого нового, без надмірної поліграфії, сам пристрій надійно зафіксований по центру коробки.

Комплект поставки можна сказати скромний, крім точки, адаптера з настінним кріпленням, кабелю, короткої інструкції та шаблону для отвору в комплекті більше нічого немає. Навіть шнурка, який рекомендується в інструкції – немає. Якщо коротко, в інструкції рекомендується прив'язувати точку доступу тросиком страхувального до елементів на стелі. Так і монтувати простіше, та й крапка на голову нікому не впаде у разі чого. Так ось, трос (Safety Wire) з карабіном в комплекті немає, а шкода, за 399 у.о. можна було і врахувати таку дрібницю, погодьтеся.

Комплектний адаптер розрахований на 48В 0.5А, що еквівалентно потужності 24 Вт при заявленій максимальній 20 Вт. В даному випадку це не критично, оскільки аудіопідсистемою на максимальній гучності ви не користуватиметеся в режимі 24/7.

При першому ж погляді на реальний UniFi AC EDU ми помічаємо відсутність наскрізної перфорації по периметру пристрою. В офіційній поліграфії на перфорацію зроблено акцент, але за фактом ця перфорація є лише поверховою та й то на невелику глибину. Якби не логотип UBNT можна було б подумати, що перед вами витяжна система.

Сама точка доступу знімна і кріпиться до основи так само, як і інші стельові точки доступу UniFi. На точці є місце для шнурка, щоб можна було підвісити точку на основі під час монтажу, але шнурка в комплекті немає. Ну та гаразд, ми надто вже чіпляємося.

До основи точка доступу підключається за допомогою двох кабелів – перший мережевий RJ45, другий USB.

На точці є всього 2 мережних інтерфейсу і другий задіяти не вийде, т.к. у конструкції основи на другий кабель просто не передбачено ні отворів, ні кабель-каналу. Інженери явно не мучилися з цим питанням, взяли UniFi AC PRO за основу, ну, є там другий порт – ну і що?

На основі видно середніх розмірів драйвер, діаметр дифузора становить приблизно 14 см, так що ми маємо справу з динаміком на 6 дюймів. Дифузор виготовлений з паперу, підвіс - тканинний з полімерним просоченням. Що цікаво, по центру знаходиться високочастотний твітер, тому можна говорити про те, що акустика двосмугова. Власне в документації так і зазначено - двосмуговий гучномовець з фільтром другого порядку (Two-Way Speaker with Second-Order HP Filter). Для того, щоб не заглушилися високі частоти (ВЧ), над твітером знаходиться пластиковий конус, що відіграє роль відбивача для звуку. Через великі загасання, на практиці ВЧ-головку краще взагалі не перекривати нічим, хіба що акустичною тканиною. Щоправда, тут використовується досить цікава головка, вона і не п'єзо, і не шовкова. Більше схоже на шовковий твітер, у якого замість шовкового бані використовується алюмінієвий.

Згідно з офіційними даними, гучномовець має чутливість 94 дБ (1 Вт/метр) і здатний створювати звуковий тиск 103 дБ (SPL, 1 метр). Частотний діапазон вказаний як 100 Гц – 20 кГц. На жаль, під рукою у нас не виявилося обладнання, яке б дозволило нам виміряти АЧХ і частотний діапазон, так що залишимо ці цифри як є.

Суто суб'єктивно, якість звуку можна оцінити як хорошу. Звичних «низів» ви, звичайно ж, не отримаєте через пластиковий корпус і малий об'єм за головкою, про демпфування взагалі не говоримо. Верх також частково «прихований» через встановлення точки доступу поверх твітера. В іншому ж середні досить добре опрацьовані, для UniFi AC EDU це ключовий параметр – голос чути дуже чітко. Знову ж таки, багато залежить від джерела звуку, вбудовані мікрофони смартфонів і планшетів забезпечують далеко не найкращу якість, урізаючи дуже великий діапазон частот.

Крім акустичної системи, в UAP-AC-EDU також вбудований мікрофон, за його характеристиками щось сказати складно, т.к. розробники вирішили залити його термоклеєм і вважати маркування не можливим.

На звороті UAP-AC-EDU повністю закритий захисним кожухом, який швидше виконує загальні захисні функції, ніж покликаний покращити акустичну картину. Кожух не герметичний, окремого фазоінвертора немає. Для зняття кожуха необхідно відкрутити шість гвинтів на периметрі.

Примітно, але на задній частині магніту гучномовця є губчаста наклейка, додатково губчасті прокладки в місцях стикання кожуха і основи. За ідеєю, такий підхід повинен виключити паразитні вібрації.

Як бачимо, система справді двосмугова і підключається до фільтра. На фільтрі є лише котушка і конденсатор, за заявами розробників він другого порядку, а отже повинен забезпечувати зріз крутістю 12 дБ на октаву. За схемою фільтра не зупинятися, т.к. Рішення явно не для аудіофілів.

Цікаво дещо інше, навіщо на НЧ застосовувати кабель більшого перерізу, ніж приходить на кросовер (фільтр)? Особливо якщо зважити на той факт, що з самої плати інтеркому (UAP-INTERCOM) взагалі виходять тонкі дроти.

На самій PCB інтеркому застосовуються довговічні твердотільні конденсатори, а як підсилювач використовується APA2619 виробництва ANPEC.

APA2619 - 15-ватний стереопідсилювач D-класу. На відміну від аналогових підсилювачів класу AB, цифрові підсилювачі D-класу відрізняються не тільки хорошими характеристиками, але й низьким рівнем нагріву, за поточних умов використання радіатор охолодження на платі просто не потрібен.

Реалізація UAP-AC-EDU є досить цікавою. Спочатку сигнал з PoE подається на плату інтеркому, далі до плати інтеркому підключається точка доступу Wi-Fi. Керування інтеркомом здійснюється шляхом підключення плати інтеркому USB до точки доступу UniFi. Додатково використовується USB-аудіоконтролер C-Media CM6531. Власне при підключенні біля контролера загоряється синій індикатор (зовні не видно).

Налаштування UniFi Controller

З боку UniFi Controller будь-яких налаштувань не потрібно, головне щоб контролер був версії не нижче 4.9.5, а краще за останню. UniFi AC EDU додається в контролер як інші точки UniFi, ніяких додаткових опцій не з'явиться. Контролер запропонував нам оновити прошивку наших точок до версії 3.7.55.6308, як виявилося даремно. Але про все по порядку.

Мобільний додаток UniFi EDU

Настав час перевірити, що ж «уміє» UniFi AC EDU . Для того, щоб розкрити можливості пристрою, необхідно додатково встановити мобільний додаток UniFi EDU, який доступний для платформ Android та iOS.

На жаль, в Ubiquiti не вважали за потрібне інтегрувати дані функції ні в UniFi Controller (як, наприклад, з функціоналом HotSpot), ні випустити окреме програмне забезпечення для інших платформ як Linux, Windows або Mac OS X.

Що ж, задовольнятимемося мобільним додатком, якому користувачі на Play Google (Play Market) поставили оцінку 3.8. Заслужено чи ні – це ми й перевіримо.

При першому включенні система пропонує додати новий контролер. Функція пошуку виявилася марною, незважаючи на активовану опцію Discovery on Layer2 в самому контролері, додатку не вдалося знайти контролер самостійно. При підключенні використовується стандартний порт 8443.

У меню мобільного додатка можна перемикатися між різними інфраструктурами (Site), так що проблем з великими мережами не повинно бути.

Саме меню складається з 6 категорій: Broadcast, Schedule, Recordings, Volume, Active Streams, Settings.

У розділі Broadcast можна об'єднувати окремі AP групи, причому кожна AP може бути відразу кількох групах. Вибравши групу, можна створити трансляцію звуку на вибрані пристрої. На жаль, вибирати заздалегідь записану звукову доріжку не можна.

Перейменовувати точки також не можна, вони підтягуються з UniFi Controller, тому заздалегідь подбайте про зрозумілі назви для кожної точки доступу.

Що стосується прошивки 3.7.55.6308, ми періодично отримували помилку: «There are some problems with your network. The broadcasting не може працювати properly». Ця помилка здебільшого інформативний характер і, найчастіше, свідчить про затримки. Як наслідок – трансляція іноді ставала недоступною. Іноді також відображалася помилка InvalidDevicesFound. Все можна було б списати на закриті порти UDP 5656-5699, які використовуються для Broadcast, але у нас файрволл на тестовій машині з контролером був відключений взагалі.

У розділі Schedule можна створити список завдань, наприклад ми створили типовий графік дзвінків на урок у школі (з уроками по 45 хвилин). Завдань може бути будь-яка кількість.

При створенні нового завдання можна записати звук прямо на смартфоні або вибрати готовий аудіофайл. Можливості повтору також широкі – можна задати інтервал вручну, повторювати запис щодня, лише по буднях або один раз.

Система заздалегідь вже включає 3 різні мелодії дзвінків (схожі з тими, що застосовуються в школах та вузах), а також 4 звуки повідомлень. Додатково є тестова музична доріжка та 3 англійські семпла з вокалом для тестування системи.

Загалом реалізація досить зручна якби не дещо але…

По-перше, під час вибору стороннього файлу можна вибирати лише звукові файли у форматі OGG. Програмісти не подумали навіть над тим, щоб вбудувати хоча б конвертер у програму, хоча сучасні смартфони без проблем можуть впоратися з цим завданням. Якщо ж ви спробуєте конвертувати файл mp3 за допомогою онлайн-сервісів, нічого також не вийде, адже більшість сервісів просто змінюють розширення. У випадку з Android, закинути файл не складно, хоч і забирає зайвий час. У випадку з iOS робота з файлами буде більш накладною.

По-друге, вбудований менеджер файлів мобільного додатка UniFi EDU не має ні фільтра, ні взагалі будь-яких функцій для зручної роботи з файлами.

Ну і по-третє, перейменовувати завдання в планувальнику не можна, що дуже вже не зручно.

Також ми зіткнулися із кумедною помилкою, коли при виборі bell1, встановлюється bell2 – і так для всіх звуків, встановлюється не вибраний, а зі зміщенням на один до списку.

У розділі Volume можна підправити рівень гучності окремої точки доступу. Запас по гучності дуже великий, так що проблем із використанням у галасливих місцях (коридор під час зміни) не повинно виникнути. Гучність можна регулювати безпосередньо під час проведення тесту, що дуже зручно.

У розділі Active Streams можна переглянути поточні трансляції та, при необхідності, перервати будь-яку з них.

Розділ Setting пропонує всього 2 опції – встановлення звуку до початку трансляції та після її завершення. При спробі скористатися цим функціоналом ми зіткнулися з помилкою «Wooops! Communication with controller failed». Ні переустановка контролера, ні скидання точок, ні зміна параметрів мережі, ні зміна смартфона проблему не вирішили.

На закінчення

Настав час відповісти на запитання, чи UniFi AC EDU може конкурувати з рішеннями інших компаній?

Розробники та дизайнери запропонували чудову ідею щодо суміщення точки доступу та інтеркому, в той же час, реалізація програмного забезпечення залишає бажати кращого, особливо якщо врахувати, що продукту вже виповнилося півтора роки.

Мобільний додаток UniFi EDU має не такий багатий функціонал, як хотілося б, до того ж на офіційному форумі постійно повідомляю про проблеми зі з'єднанням, на що самі розробники не дають конкретних порад, що повністю вирішують проблеми.

Сама програма не передає потік на окремі AP, натомість потік транслюється на контролер (використовуючи сокети/ sockets та WebSockets), потім вже контролер робить трансляцію на точки доступу. Дивно, чому за такої схеми функціонал EDU не додано до самого контролера? На офіційному форумі багато запитів щодо альтернативних варіантів реалізації трансляції через масові проблеми з мобільним додатком, деякі навіть намагаються безпосередньо звертатися до контролера та бази MongoDB. На жаль, поки що Ubiquiti тільки вивчають це питання.

Якщо ви технічно підкована людина і готові вирішити частину проблем самостійно, можна встановити експериментальну SIP-прошивку , яка вже як рік має статус «Beta». Заздалегідь вам, звичайно ж, потрібно підключити свій обліковий запис до програми бета-тестування.

Взагалі, надто багато нюансів із системою. Наприклад, якщо контролер видалено від точок EDU, до конфіг system.properties необхідно додавати рядок stream.playback.url.type=inform. Але про це ви дізнаєтесь, лише почитавши офіційний форум. Чому Ubiquiti приділили зручності використання так мало уваги? Якісний настільний мікрофон підключити не можна, об'єднати систему з пожежною тривогою також не можна – і таких обмежень безліч.

Економія на кабелях навряд чи дає UniFi EDU істотну перевагу, особливо якщо врахувати монтаж підвісних стель, де проблема з кабелем вирішується досить просто.

У поточному вигляді UniFi AC EDU не вистачає функціональних можливостей. Сподіватимемося, розробники вживуть необхідних заходів, доопрацюють можливості мобільного програмного забезпечення та реалізують десктопну версію з нормальним API, який дозволить зробити інтеграцію із сторонніми системами.
