Огляд точки доступу UniFi UAP-Outdoor+ із грозозахистом Ethernet Surge Protector від Ubiquiti

Ми продовжуємо цикл оглядів, тісно пов'язаних з нашою публікацією щодо побудови HotSpot систем на контролері UniFi . Трохи раніше ми вже публікували короткий огляд маршрутизатора UniFi Security Gateway , зараз настав час розглянути потужну зовнішню точку доступу UniFi UAP-Outdoor+ . Також ми дамо рекомендації як краще здійснити монтаж пристрою та забезпечити грозозахист.

Комплект поставки, зовнішній вигляд

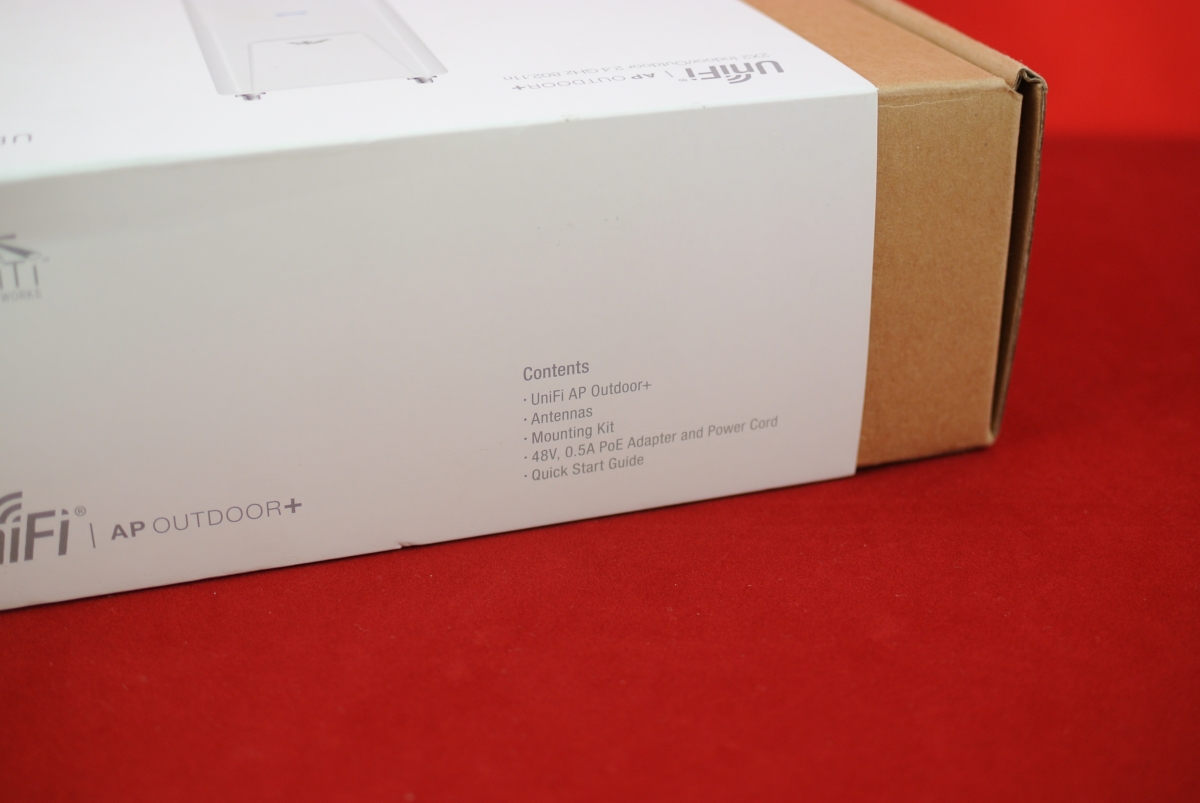

Пристрій поставляється у звичній картонній коробці зі спеціальною накладкою. На передній частині зображена сама точка доступу, коротко описаний стандарт, що підтримується. Серед іншого вказана технологія Multi-Lane RF-Technology, про яку детальніше ми поговоримо трохи пізніше.

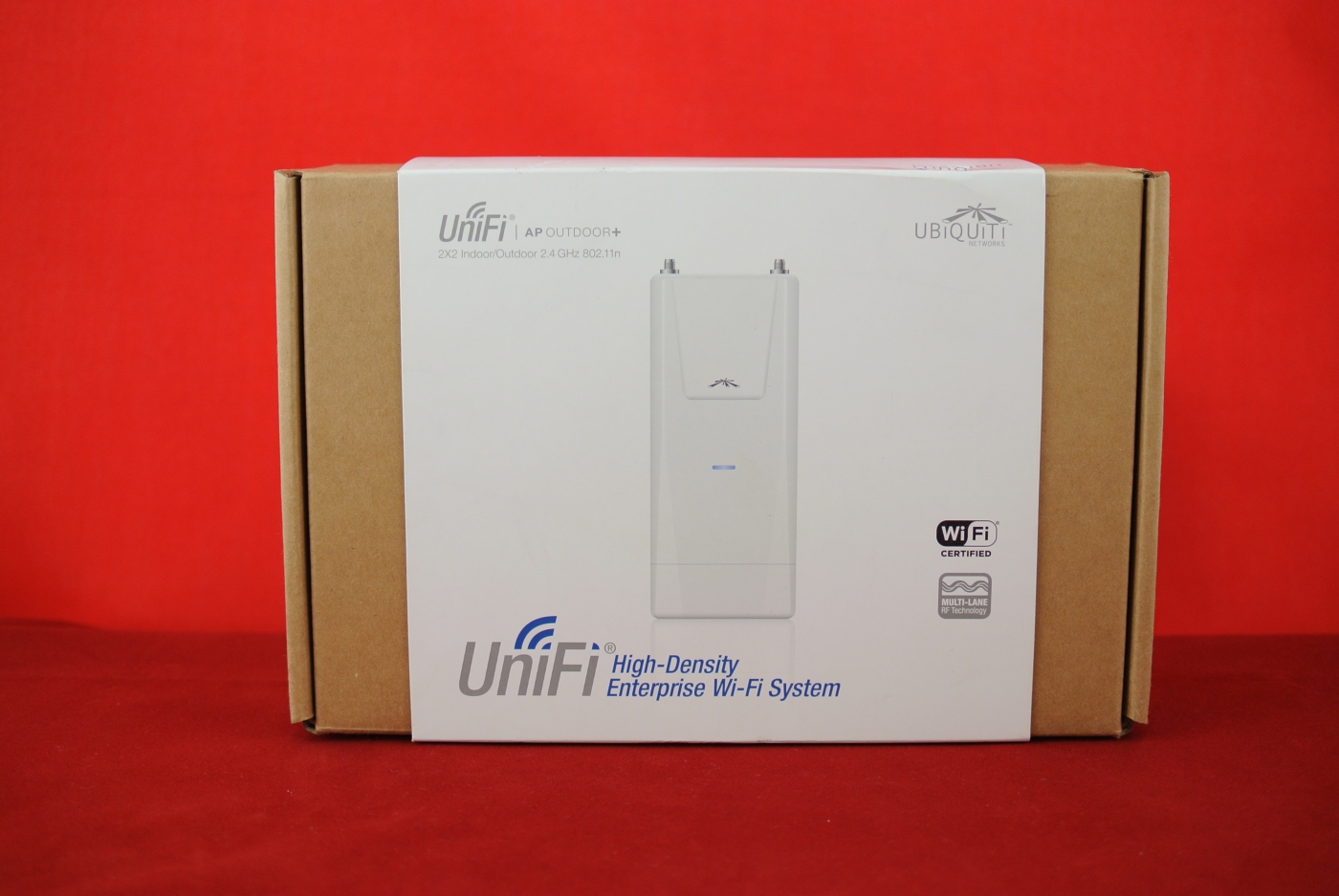

UniFi   UAP-Outdoor+ в коробке

UniFi   UAP-Outdoor+ в коробке

UniFi   UAP-Outdoor+ в коробке

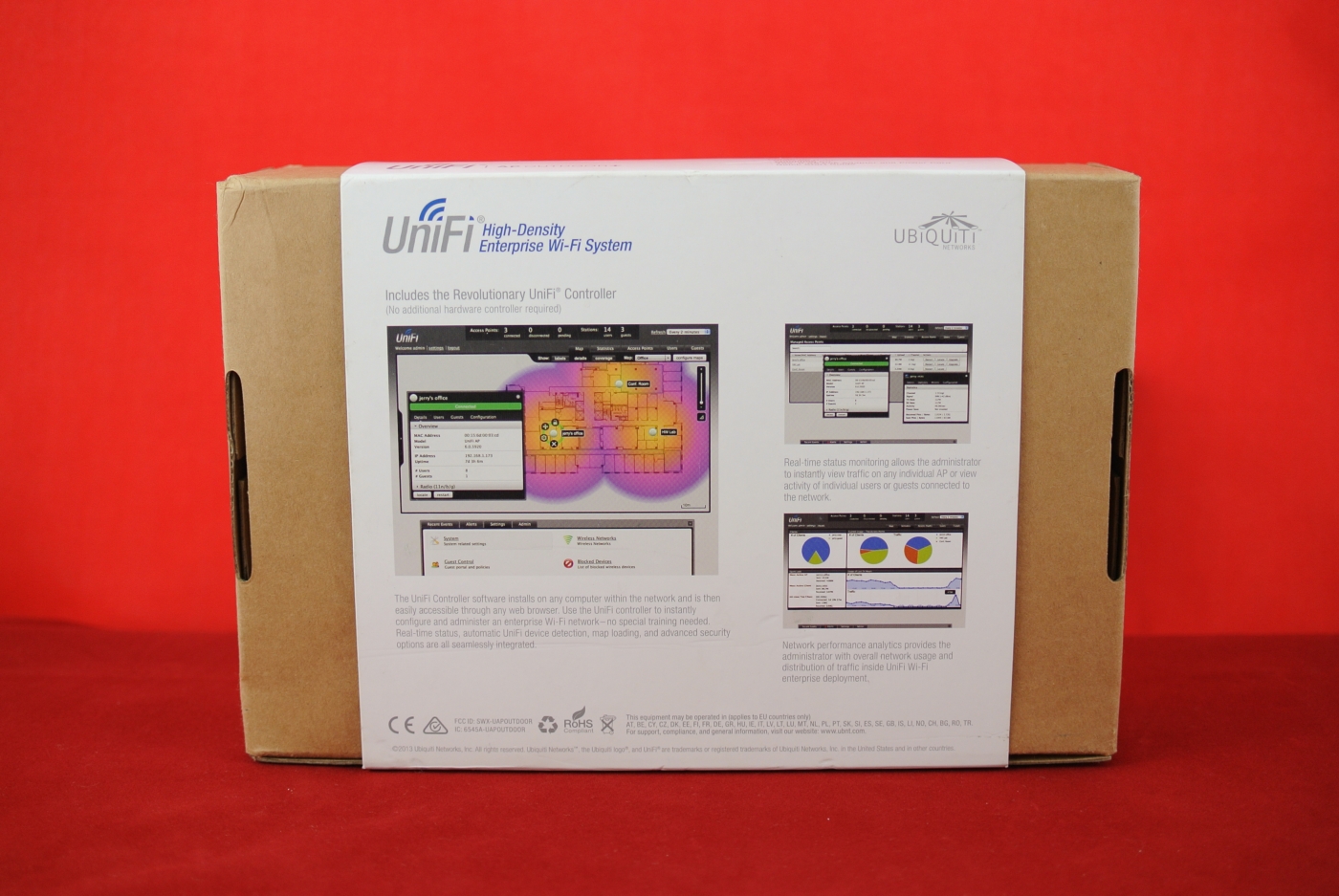

На звороті коробки, як і у випадку з іншими пристроями сімейства UniFi, викладено інформацію щодо контролера UniFi.

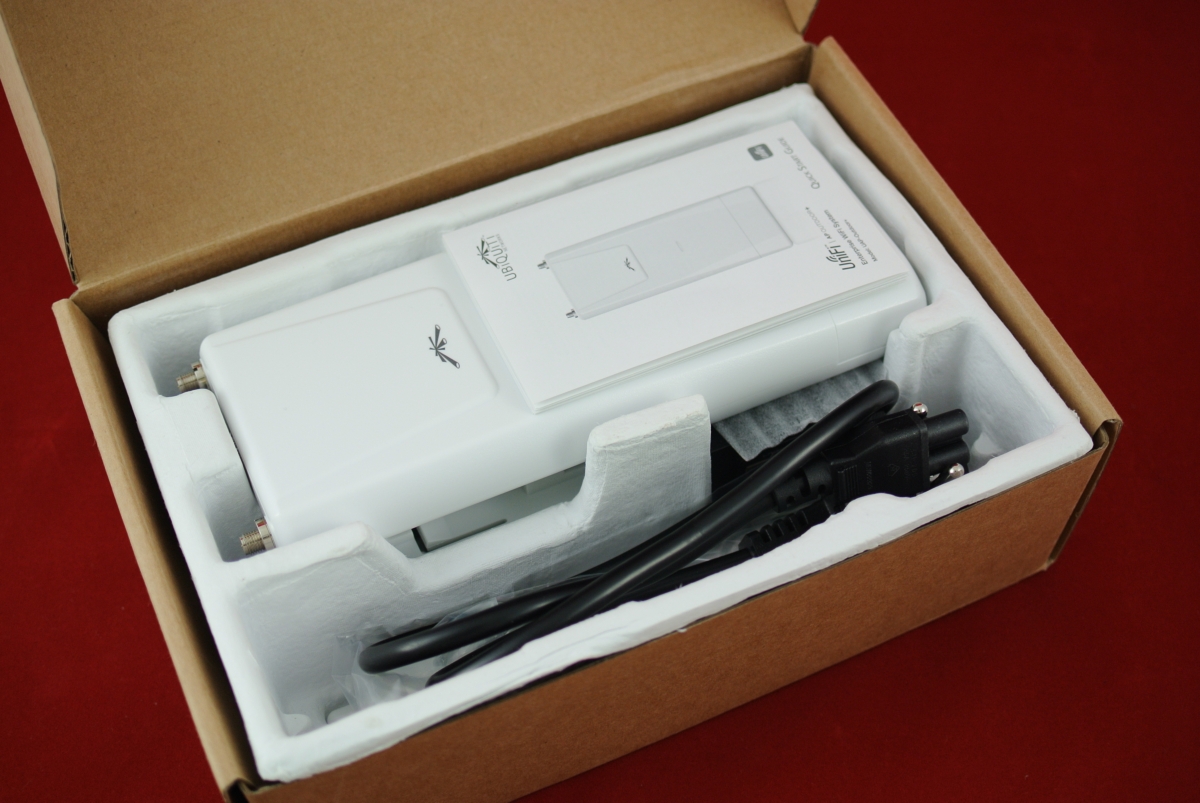

UniFi   UAP-Outdoor+ открытая коробка

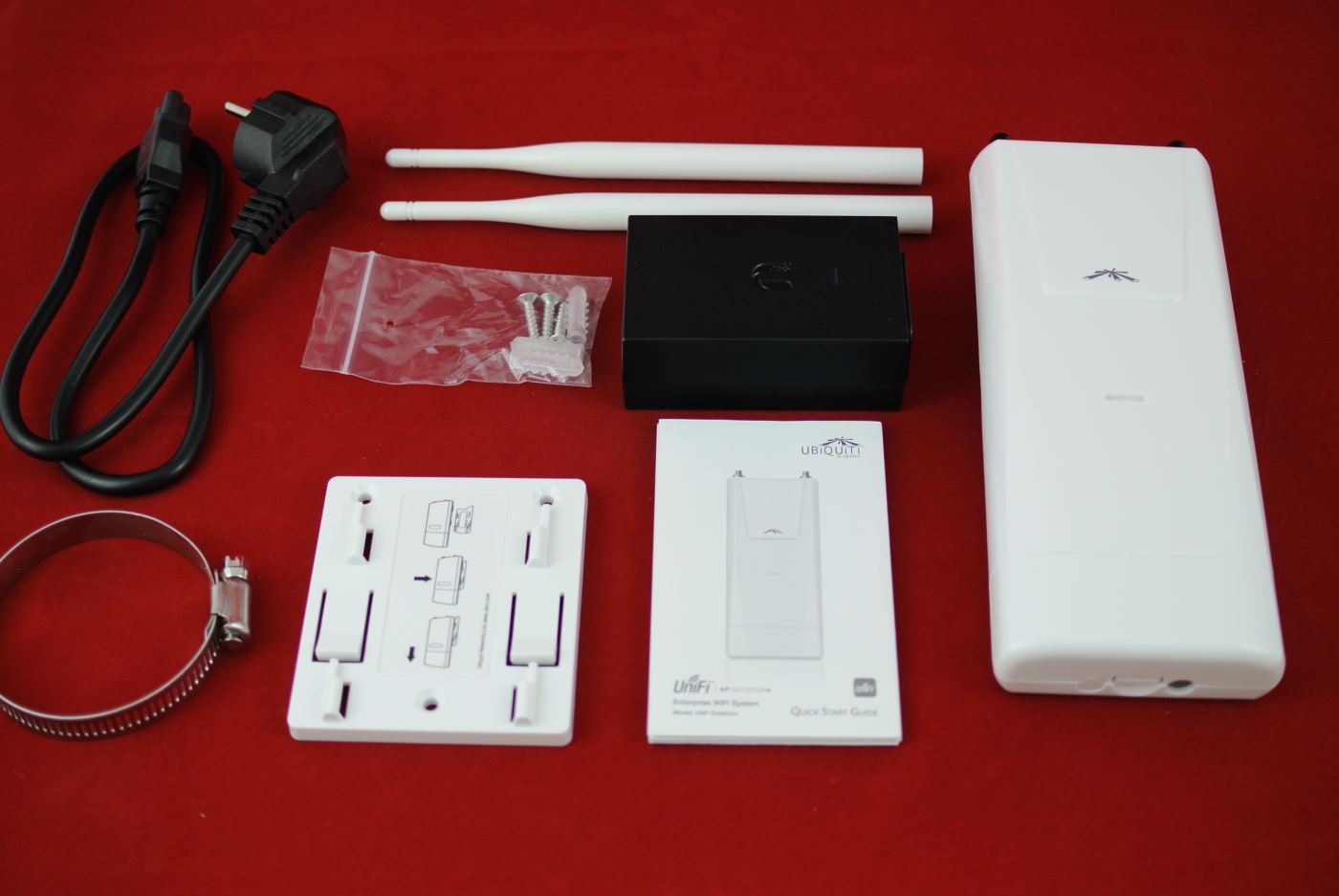

UniFi   UAP-Outdoor+ комплектация точки доступа

Усередині все покладено компактно, але надійно, тому можна не боятися пошкодження пристрою в дорозі. У комплекті є:

  1. точка доступу із заглушками;
  2. всеспрямовані зовнішні антени 2 шт.;
  3. адаптер живлення;
  4. мережевий шнур для адаптера живлення;
  5. комплект дюбелів та шурупів 3 шт.
  6. металевий хомут;
  7. настінне кріплення;
  8. коротка кольорова інструкція;

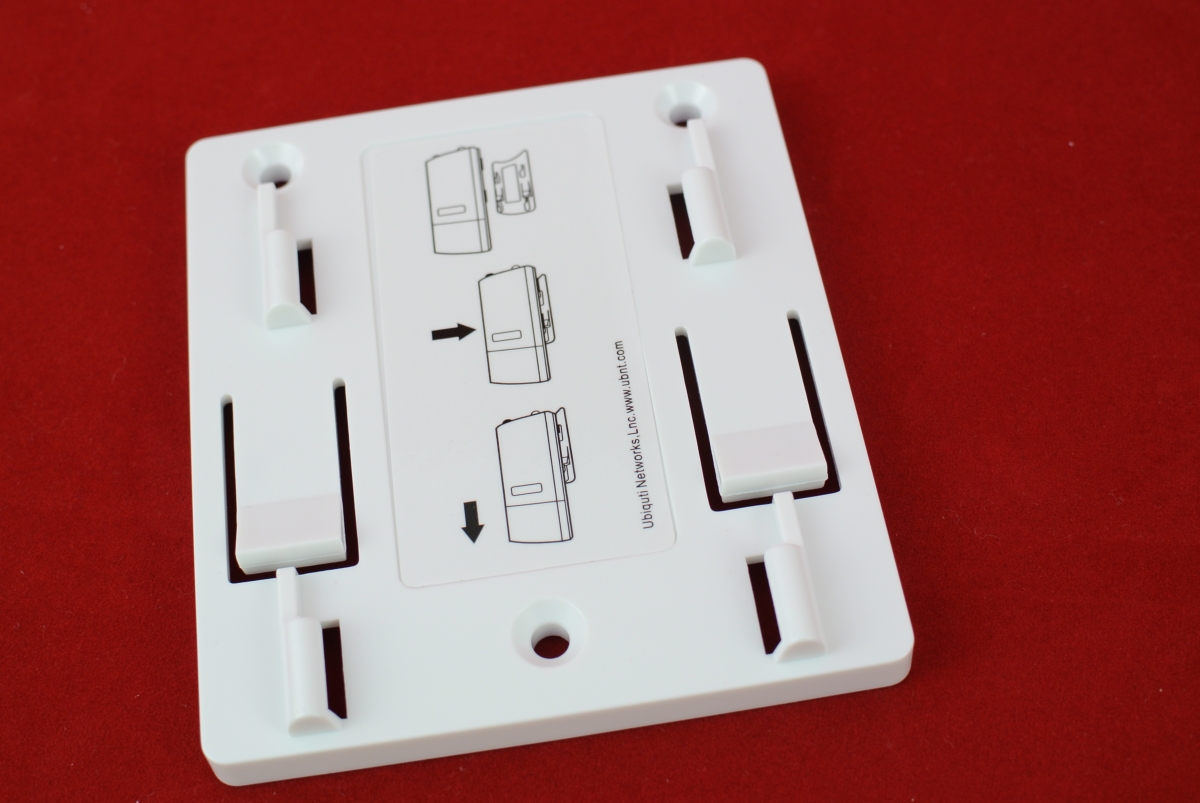

UniFi   UAP-Outdoor+ крепление к стене

Настінне кріплення має 4 точки фіксації, з яких 2 є клямками. Для настінного монтажу в комплекті передбачено 3 шурупи. Хоча точка доступу і має зовнішнє виконання, вона успішно може застосовуватись у приміщеннях, це можуть бути як великі криті приміщення, так і приміщення з товстими стінами. В останніх, Outdoor+ забезпечує високий рівень сигналу завдяки наявності зовнішніх антен і потужного передавача.

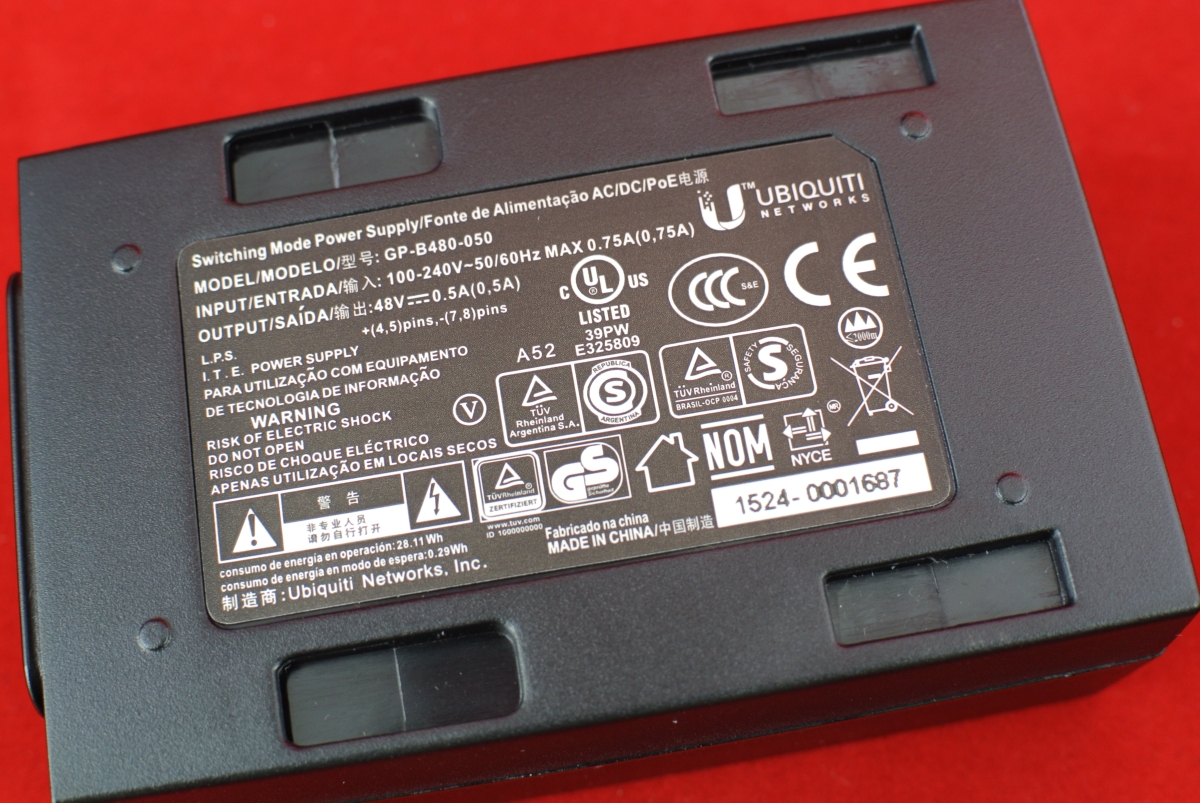

Стандартний блок живлення на 48В 0.5А (Ubiquiti PoE: піни 4,5+, 7,8-). Сама точка UAP-Outdoor+ сумісна зі стандартом PoE 802.3af. Максимальний рівень енергоспоживання – 8 Вт.

UniFi   UAP-Outdoor+ блок питания

Корпус пристрою виконаний з товстого пластику та забезпечує надійний захист від пилу, вологи, дощу та морозів. На звороті пристрою міститься назва моделі, вказані вимоги до джерела живлення.

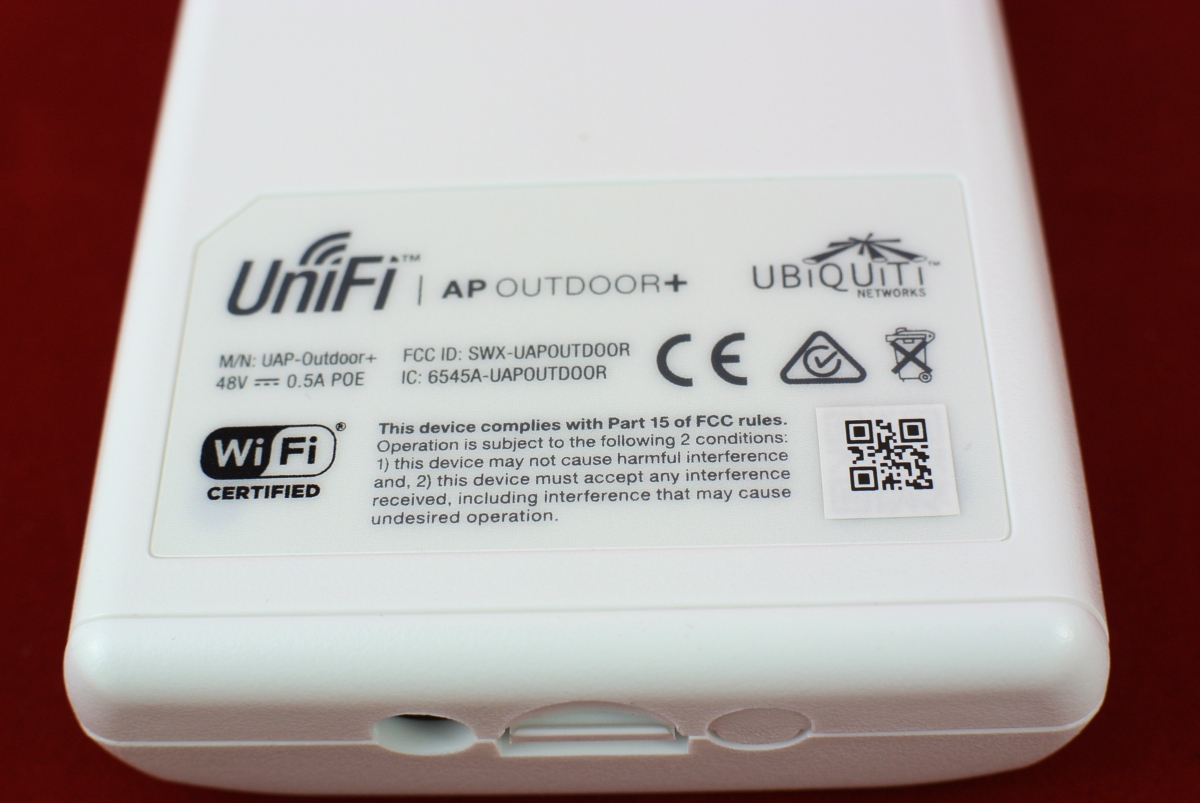

UniFi   UAP-Outdoor+ требования к блоку питания

У верхній частині міститься спеціальна східчаста виїмка для зручного кріплення на щоглу.

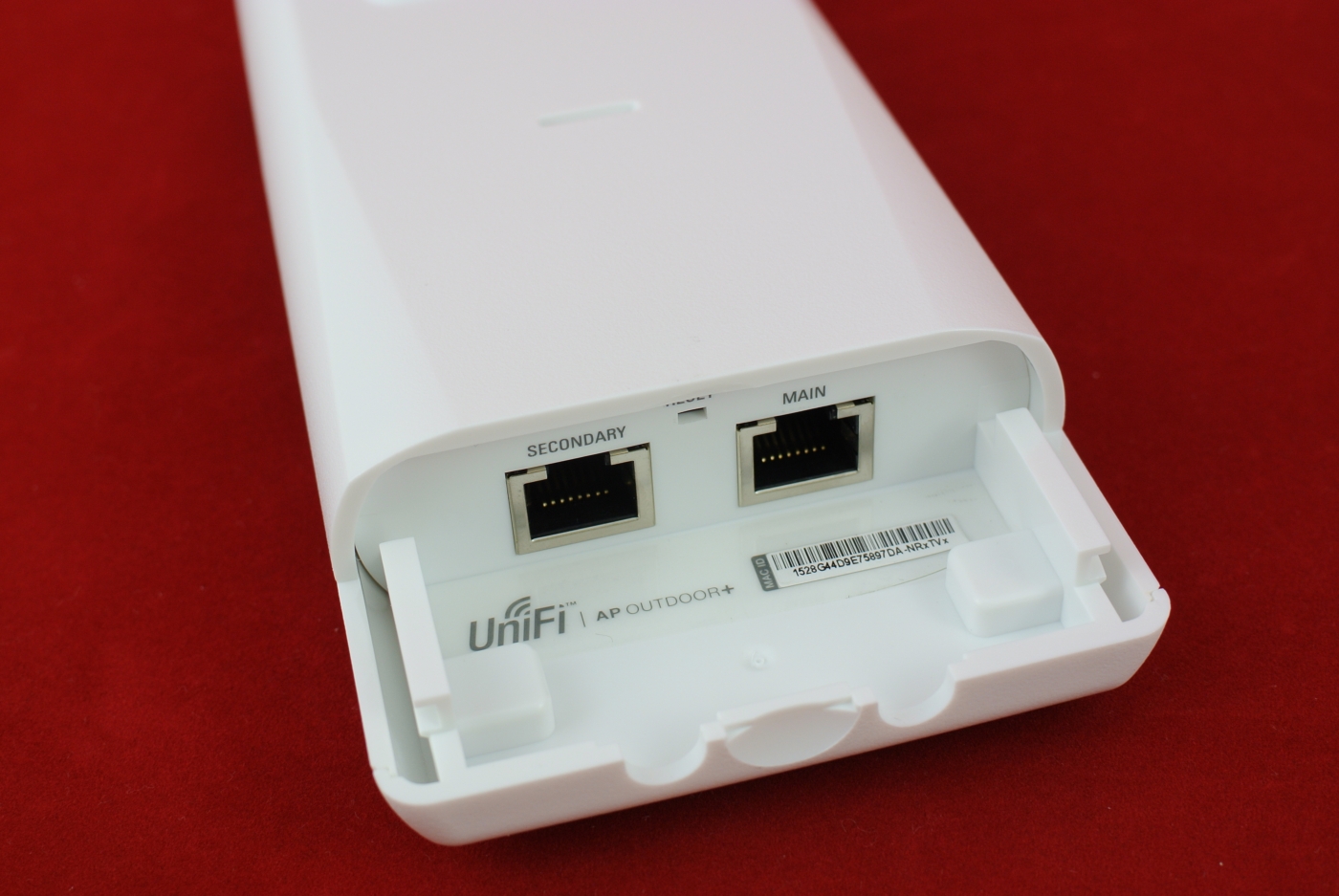

UniFi   UAP-Outdoor+ порты подключения

Інтерфейси знаходяться в нижній частині пристрою та приховані під спеціальною заглушкою. Тут ви можете знайти 2 екрановані порти 10/100 Мбіт та кнопку Reset.

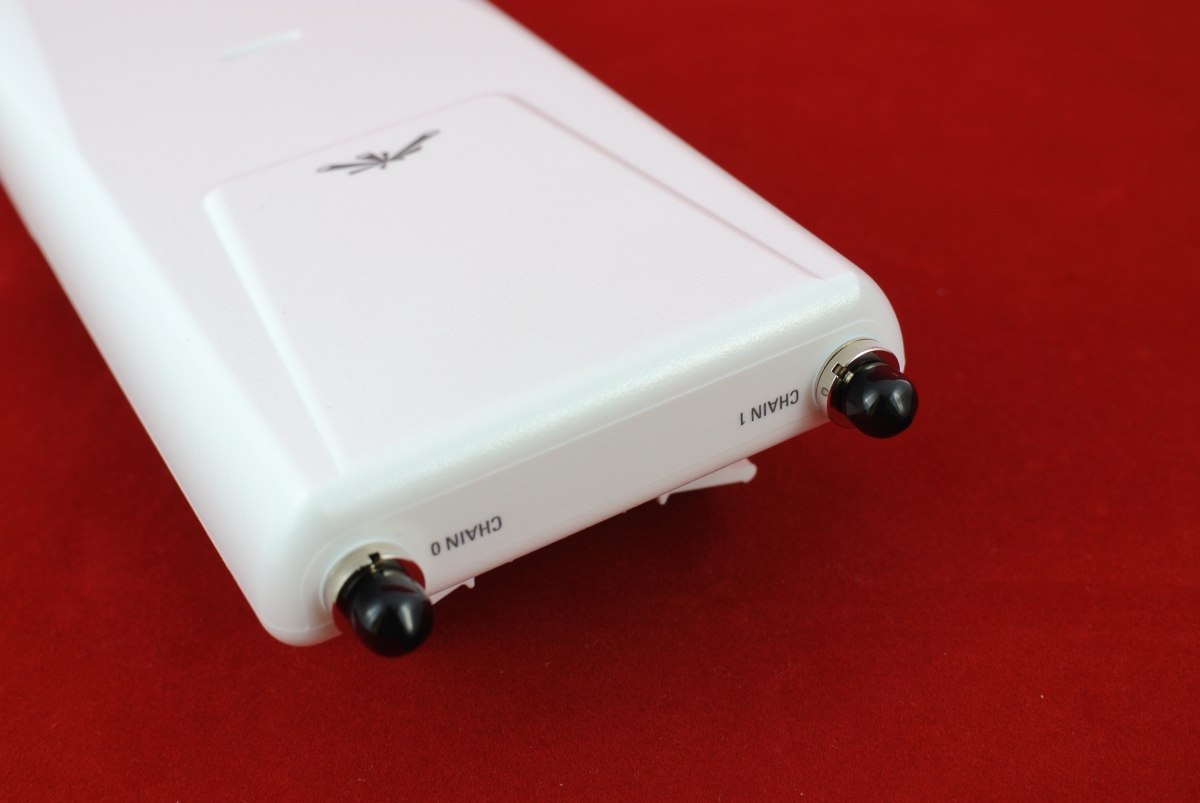

UniFi   UAP-Outdoor+ pr-sma коннекторы

Деякі користувачі, які вперше зіткнулися з Outdoor+, нарікають на відсутність індикаторів. Насправді, індикатор є, він знаходиться на передній частині пристрою в місці поглиблення у вигляді смужки. Індикатор може приймати такі значення:

  • білий миготливий: ініціалізація пристрою;
  • білий: очікується підключення
  • миготливий білий/синій: пристрій працює, наприклад, оновлення програмного забезпечення. У жодному разі не відключайте живлення!
  • швидко миготливий синій: функція локації;
  • синій: робочий статус;
  • синій, що блимає з великим інтервалом: режим ізоляції;

Антенні роз'єми захищені чорними заглушками, перед встановленням антен їх необхідно зняти. У комплекті є всеспрямовані антени на 5 дБі.

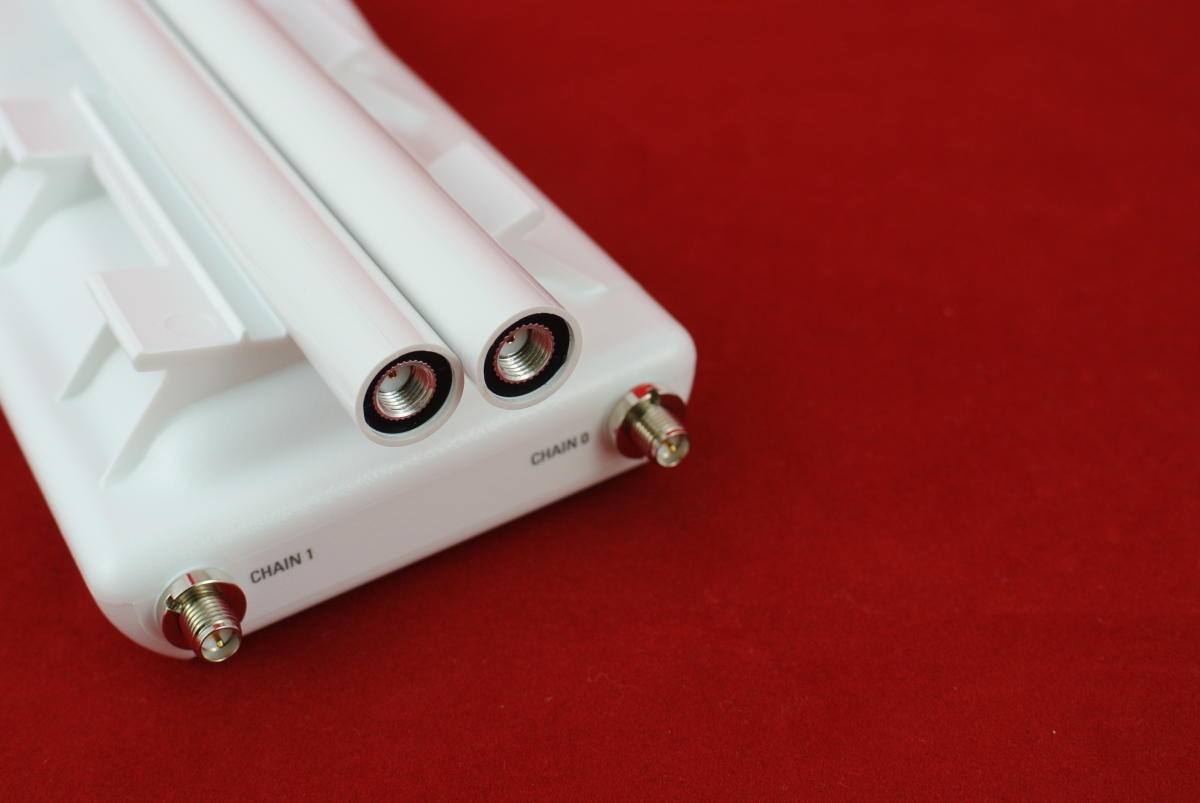

UniFi   UAP-Outdoor+ со снятыми антеннами

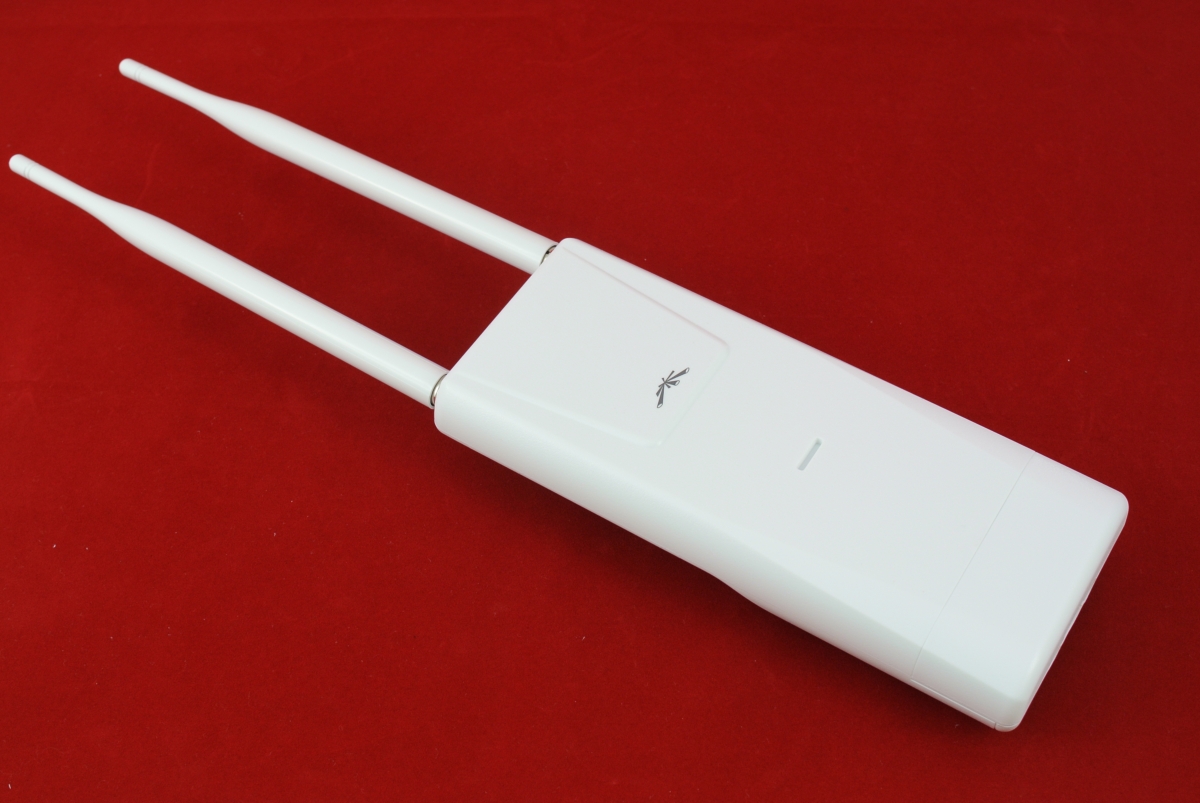

UniFi   UAP-Outdoor+ с присоедененными антеннами

Габарити точки доступу 20х8х4 см, вага 250 г. З підключеними антена довжина пристрою зростає до 40 см., а вага майже до 300 грам.

Характеристики та налаштування UniFi UAP-Outdoor+

Точка доступу працює в діапазоні частот 2.4 ГГц і підтримує найпопулярніші стандарти 802.11 b/g/n. Радіотракт реалізовано за схемою MIMO 2x2:2 2T2R, тобто. максимальна канальна швидкість становить 300 Мбіт/с. Все налаштування здійснюється за допомогою контролера UniFi, тому рекомендуємо почитати окрему публікацію. Коротко зупинимося на налаштуваннях AP, які є у контролері.

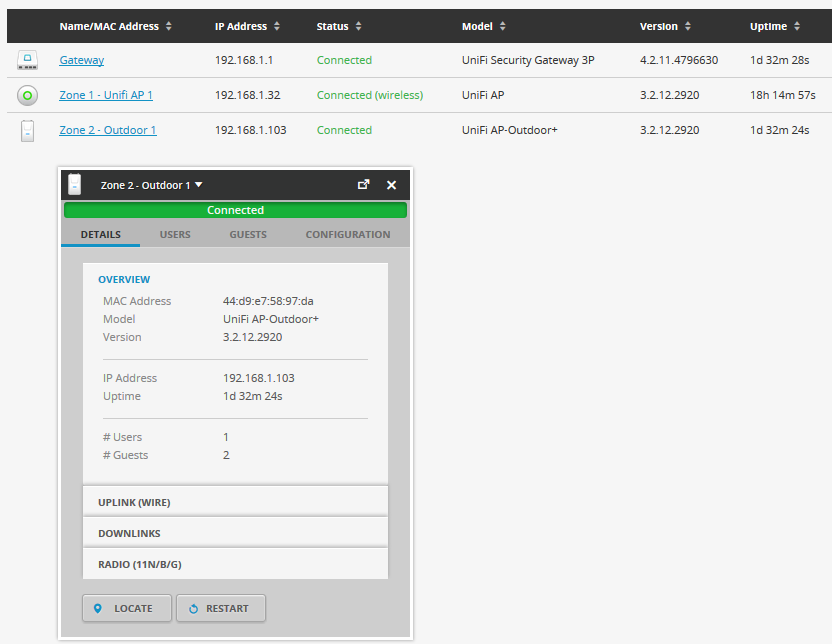

UniFi   UAP-Outdoor+ конфигурация точки доступа

Після вибору точки доступу у списку пристроїв з'явиться вікно з параметрами точки доступу: модель, МАС-адреса, версія встановленого ПЗ, локальна IP-адреса, час роботи, а також кількість підключених гостей та користувачів.

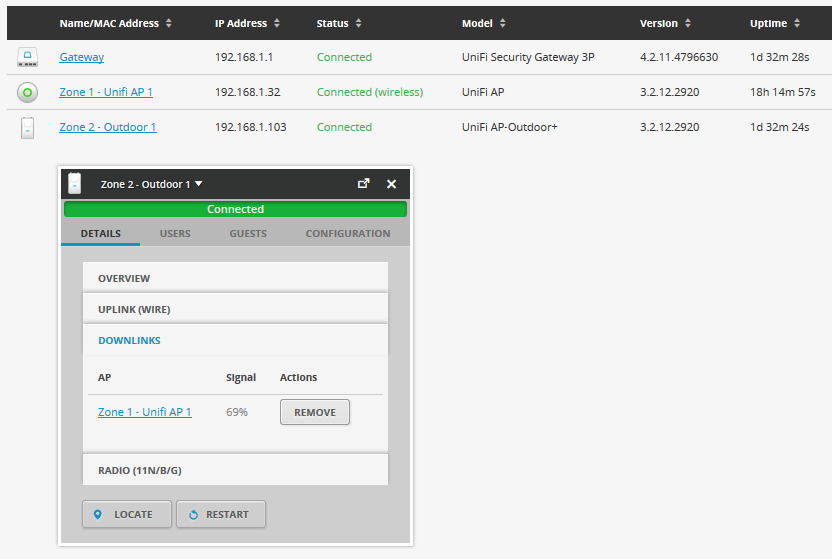

UniFi   UAP-Outdoor+ Вкладка Uplink

Вкладка Uplink може містити в дужках як Wire так і Wireless, перше значення вказує на те, що точка підключена кабелем до локальної мережі. У другому варіанті точка працює як репітер і підключається до локальної мережі за допомогою іншої точки доступу.

Якщо до точки підключено інші точки в режимі Wireless Uplink, у вас з'явиться відповідна вкладка Downlink (вихідні лінки), де ви зможете побачити список АР, підключених до вибраної точки. При необхідності, відразу ви можете вимкнути прив'язку.

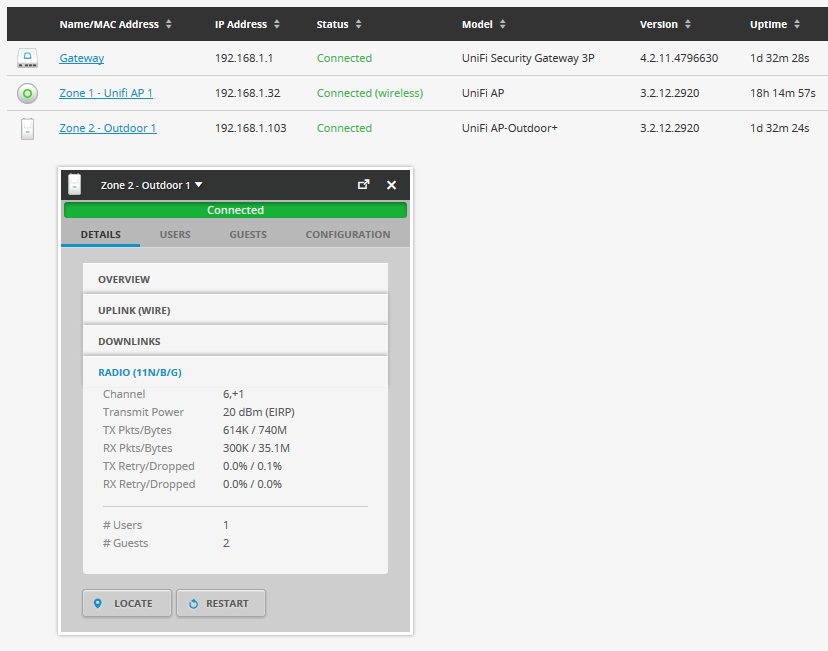

UniFi   UAP-Outdoor+ вкладка Radio

У вкладці Radio ви можете побачити поточний режим роботи бездротового модуля: використовується канал і потужність EIRP.

Зверніть увагу! Потужність вказано у EIRP, тобто. потужність передавача + коефіцієнт посилення антени. В установках Antenna Gain вказано 5 dBi (5 дБі + 1 дБі втрати). Тому майте на увазі, якщо ви бачите 20 дБм, це означає, що потужність встановлена на 14 дБі.

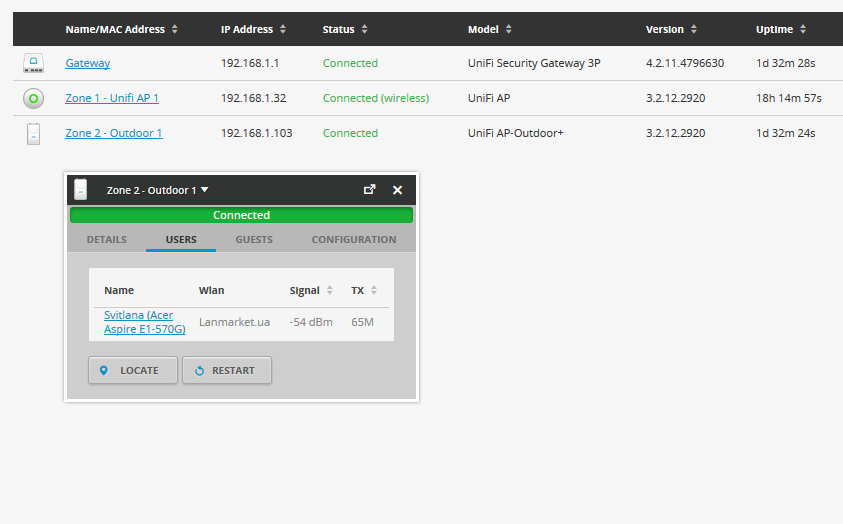

UniFi   UAP-Outdoor+ вкладка Users

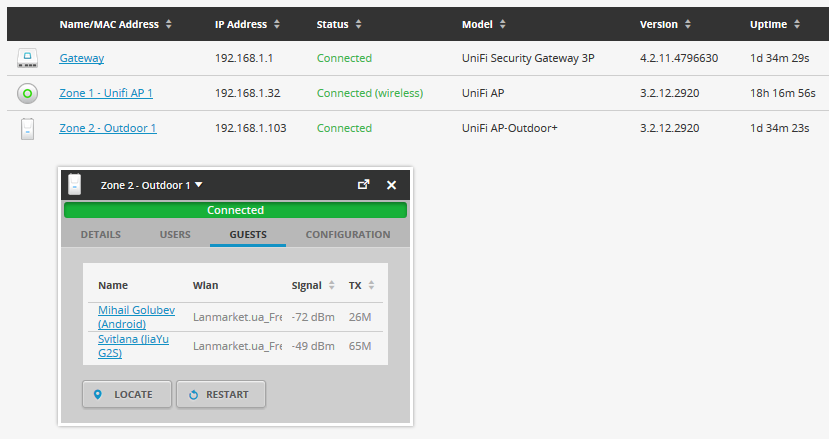

UniFi   UAP-Outdoor+ вкладка Guests

У вкладці Users та Guests можна побачити список поточних підключених користувачів та гостей. Користувачі – клієнти, які підключилися з паролем, гості – ті, які підключені до відкритих мереж.

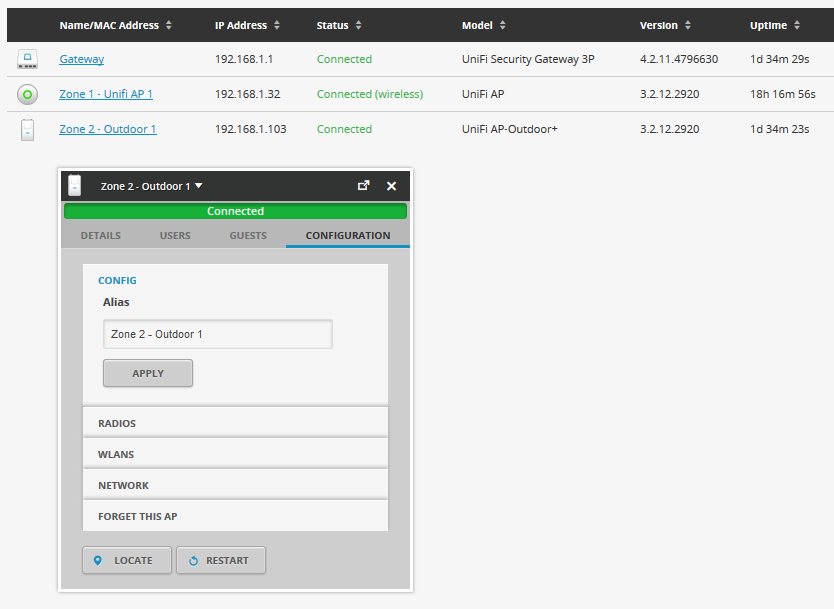

UniFi   UAP-Outdoor+ раздел Configuration

У розділі Configuration можна змінити назву точки доступу, що робиться за допомогою присвоєння аліасу.

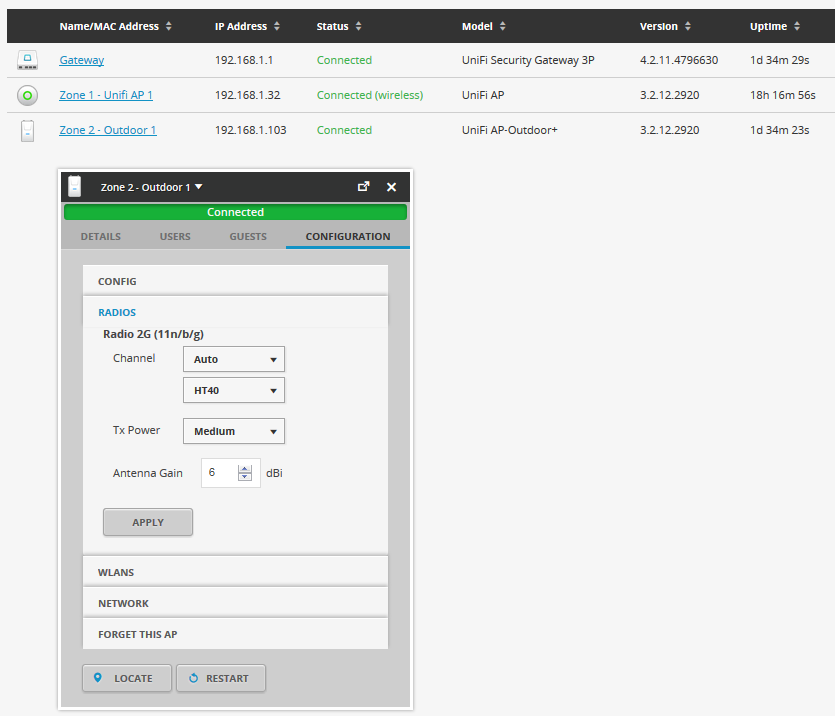

UniFi   UAP-Outdoor+ раздел Configuration настройка радиомодуля

У вкладці Radios можна зробити тонке налаштування радіомодуля, наприклад, вручну вибрати канал, ширину каналу (20/40 МГц), а також вказати потужність передавача та коефіцієнт посилення антени. Максимальна вихідна потужність Outdoor+ становить 28 дБм, якщо додати до цього коефіцієнт посилення антени 5 дБі, ви отримаєте 33-34 дБм EIRP. Це дуже висока потужність, тому у приміщеннях цим зловживати не варто.

При виборі потужності підходите з розумом. Для прикладу, з встановленим TX Power 24 дБм і стандартними антенами, Outdoor+ «пробиває» з легкістю 2 цегляні стіни (1 цегла) + 1 цегляну стіну (50+ см), що несе, при цьому рівень сигналу на клієнті становить -55 дБ.

І не забувайте, що Outdoor+ може бути використана з іншими зовнішніми антенами, у тому числі секторними антенами AirMAX. Пару слів про стандартні антени. Хоча вони є всеспрямованими, оптимальна висота установки UniFi UAP-Outdoor+ становить від 4 до 7 метрів. При розміщенні дуже високо, наприклад на висоті 10 метрів, ви отримаєте дуже велике згасання поблизу точки доступу під нею (сіра і мертва зона).

Також слід враховувати налаштування країни в UniFi, при виборі Ukraine, максимальна потужність EIRP всього 20 дБм, незалежно від того, що ви вкажіть в налаштуваннях точки доступу. Якщо вам потрібний більш високий рівень потужності, вкажіть USA.

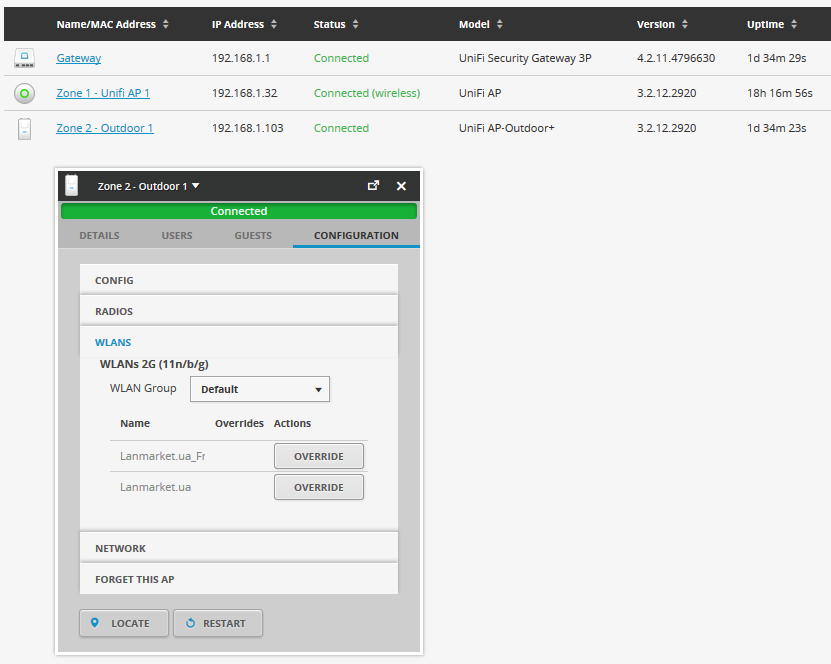

UniFi   UAP-Outdoor+ настройка

Вкладка VLANs дозволяє побачити список SSID і, за потреби, встановити вручну інші значення.

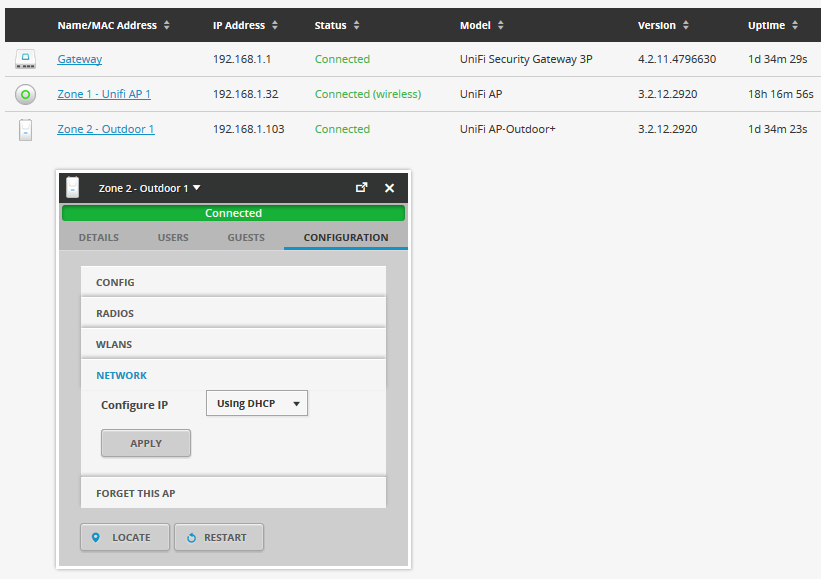

UniFi   UAP-Outdoor+ список SSID

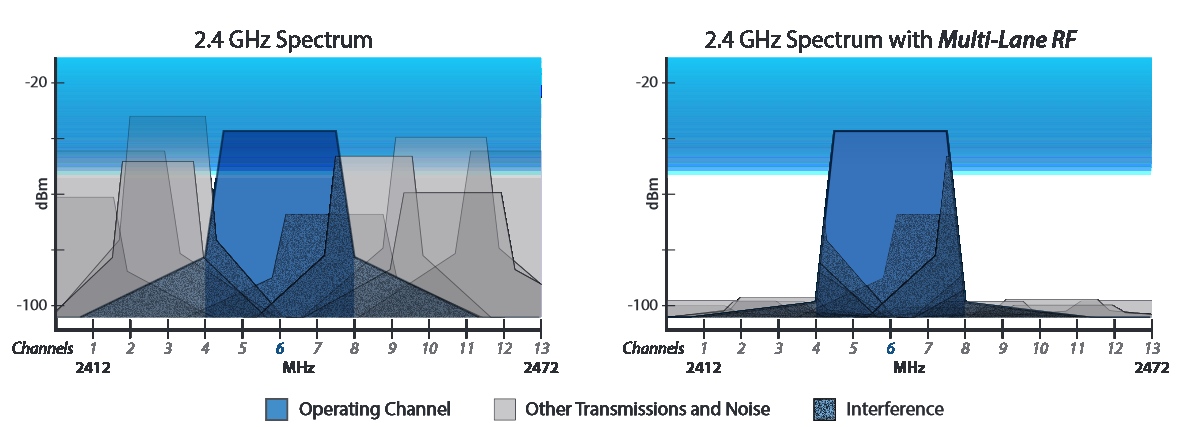

Однією з особливостей точки доступу UAP-Outdoor+ є підтримка технології Multi-Lane. В основі Outdoor+ лежить високочутливий приймач, який має спеціальний фільтр. Фільтр дозволяє нальоту проводити селекцію сигналів та знижувати рівень шуму, покращуючи показник SNR.

UniFi   UAP-Outdoor+ технология Multi-Lane

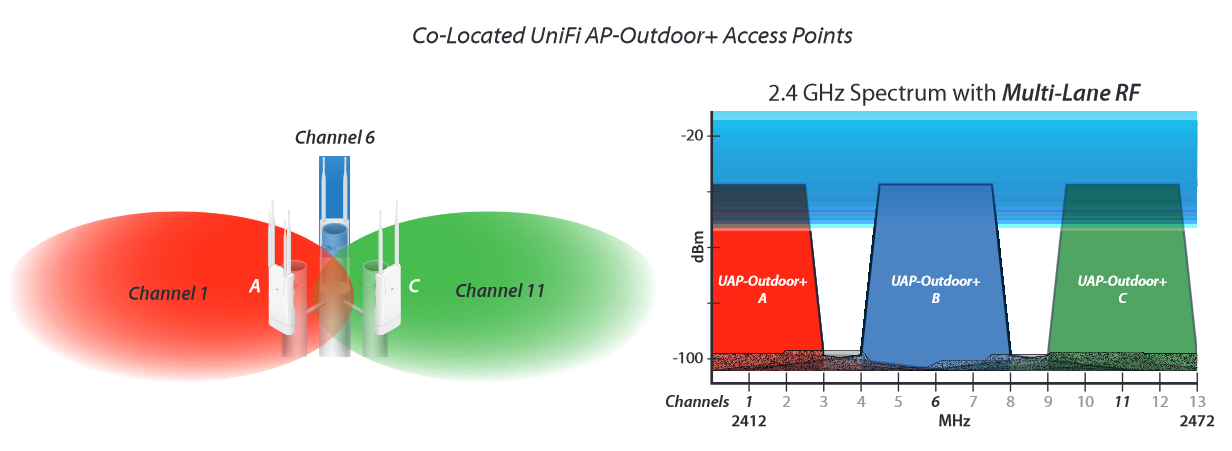

Для досягнення найкращих результатів, Ubiquiti рекомендує використовувати канали, що не перекриваються 1,6 і 11.

UniFi   UAP-Outdoor+ выбор каналов

Таким чином, ви можете створювати базові станції Wi-Fi із щільним розміщенням (co-location).

Використання грозозахисту ETH-SP

При використанні зовнішніх точок доступу ми рекомендуємо використовувати оригінальний модуль грозозахисту ETH-SP ( Ethernet Surge Protector ) від Ubiquiti.

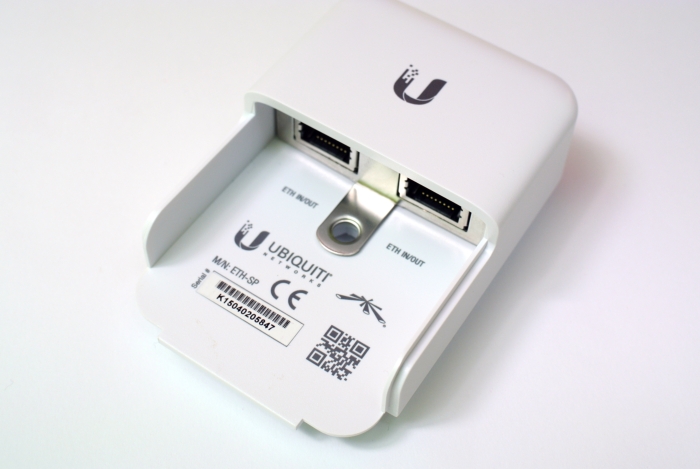

Ethernet Surge Protector внешний вид

Конструктивно модуль виконаний як всепогодного моноблока. Пристрій досить компактний і легкий: 9х6х3 см, вага 80 г. Корпус виготовлений із досить товстого пластику.

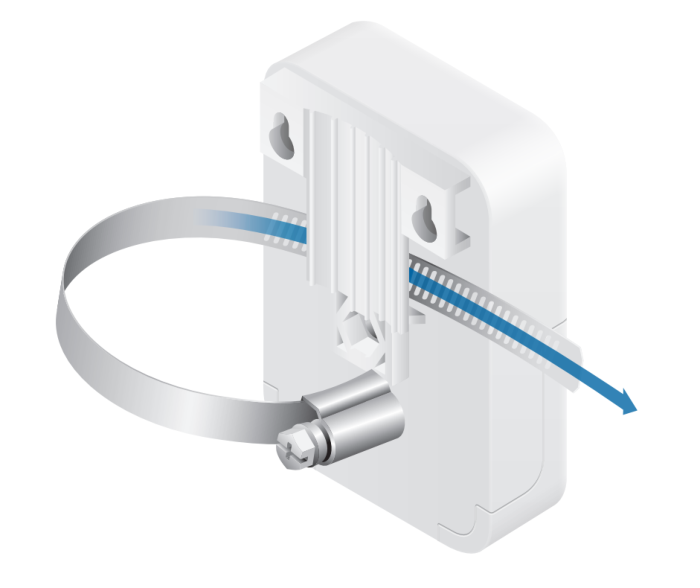

Ethernet Surge Protector вид крепления с помощью хомута

Задня кришка дозволяє реалізувати 2 варіанти установки: щогловий та настінний.

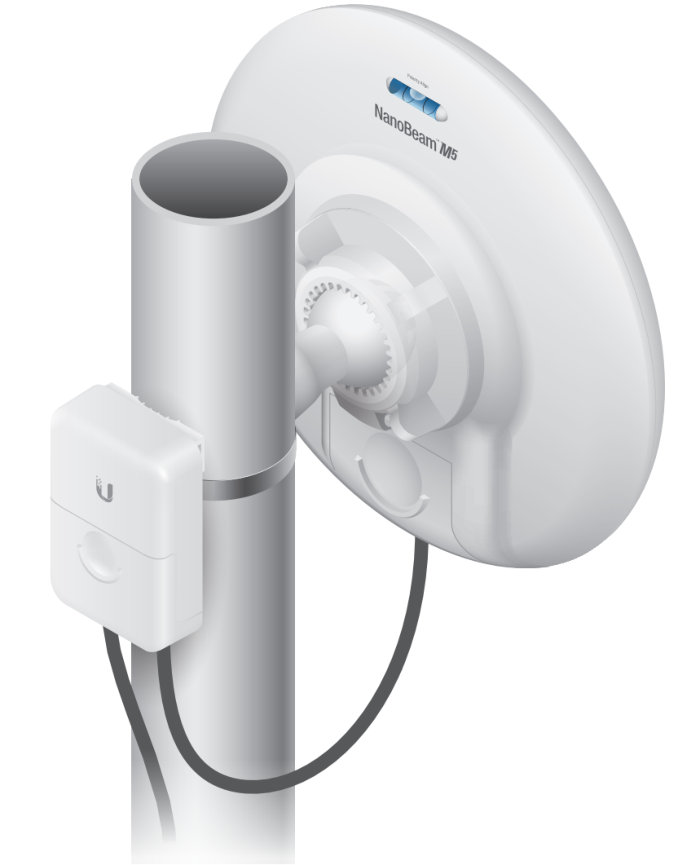

Ethernet Surge Protector крепление к мачте

Щогловий варіант установки передбачає легкий монтаж за допомогою того ж хомута, що і бездротове обладнання. Саме з цієї причини, в комплекті відсутній цей хомут. Виробник також рекомендує з'єднувати контакт заземлення безпосередньо з трубою. Для цього в комплекті передбачений спеціальний саморіз. Попередньо у трубі необхідно просвердлити отвір діаметром 4.5 мм.

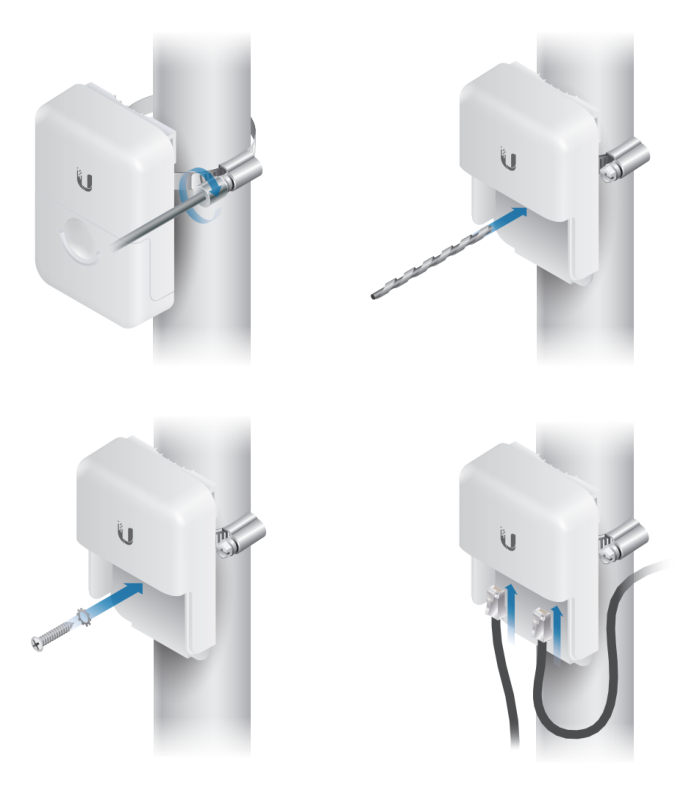

Ethernet Surge Protector использование самореза

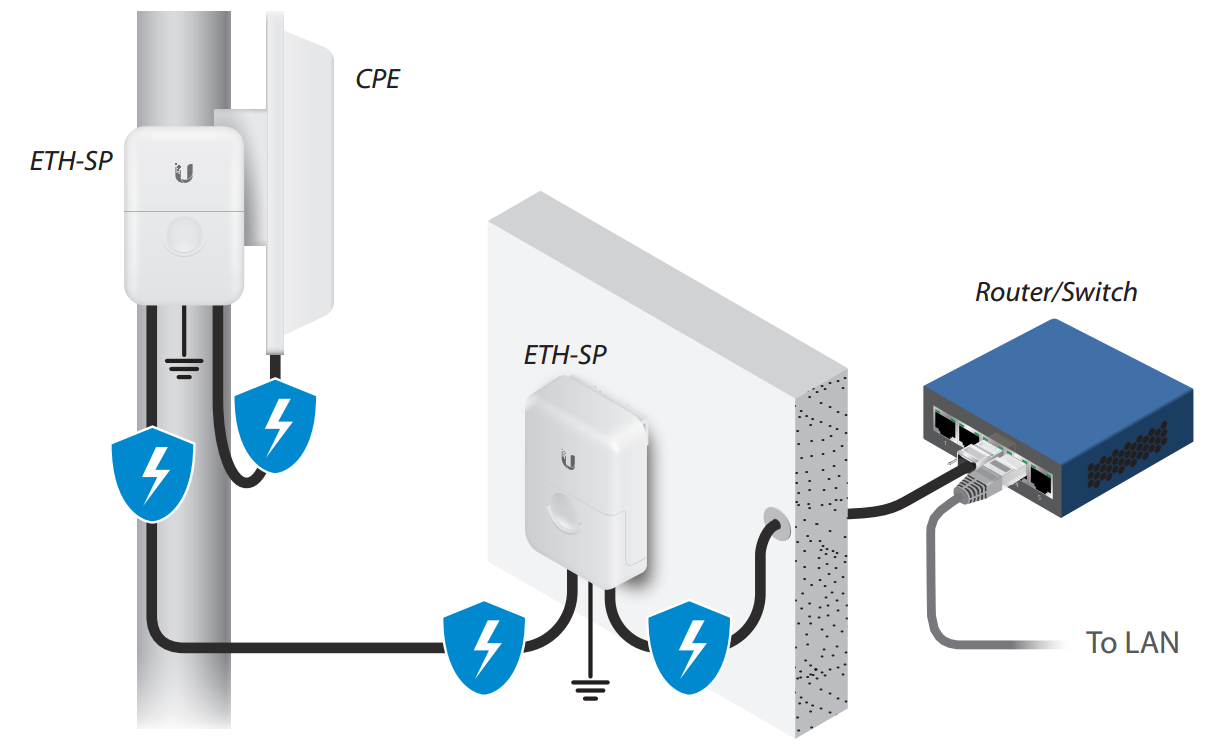

Настінне кріплення здійснюється за допомогою 2 шурупів, які до комплекту не входять. Настінне кріплення тут реалізовано не так. Вся справа в тому, що Ubiquiti рекомендує використовувати два модулі. Трохи нижче можна побачити схему.

Ethernet Surge Protector использование двух модулей

Перший модуль використовується на самій щоглі, його завдання – захист зовнішнього активного обладнання від електростатичних розрядів (ESD, electrical static discharge), впливу електромагнітних імпульсів під час грози (EMP, electromagnetic pulse), а також для захисту від перенапруги до 90 вольт у разі використання PoE. Причому можна використовувати як Passive PoE, так і «дорослий» 802.3af/at.

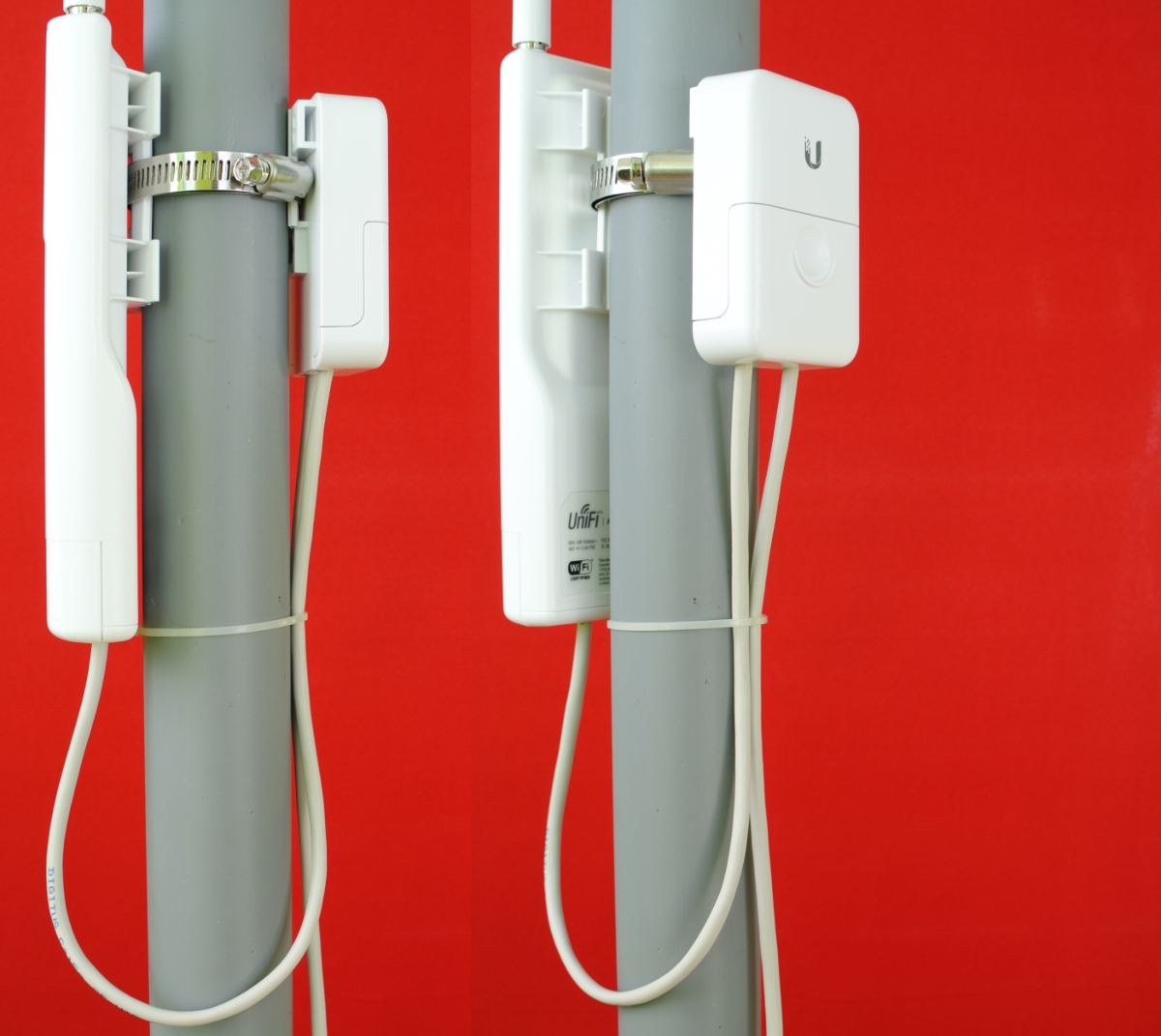

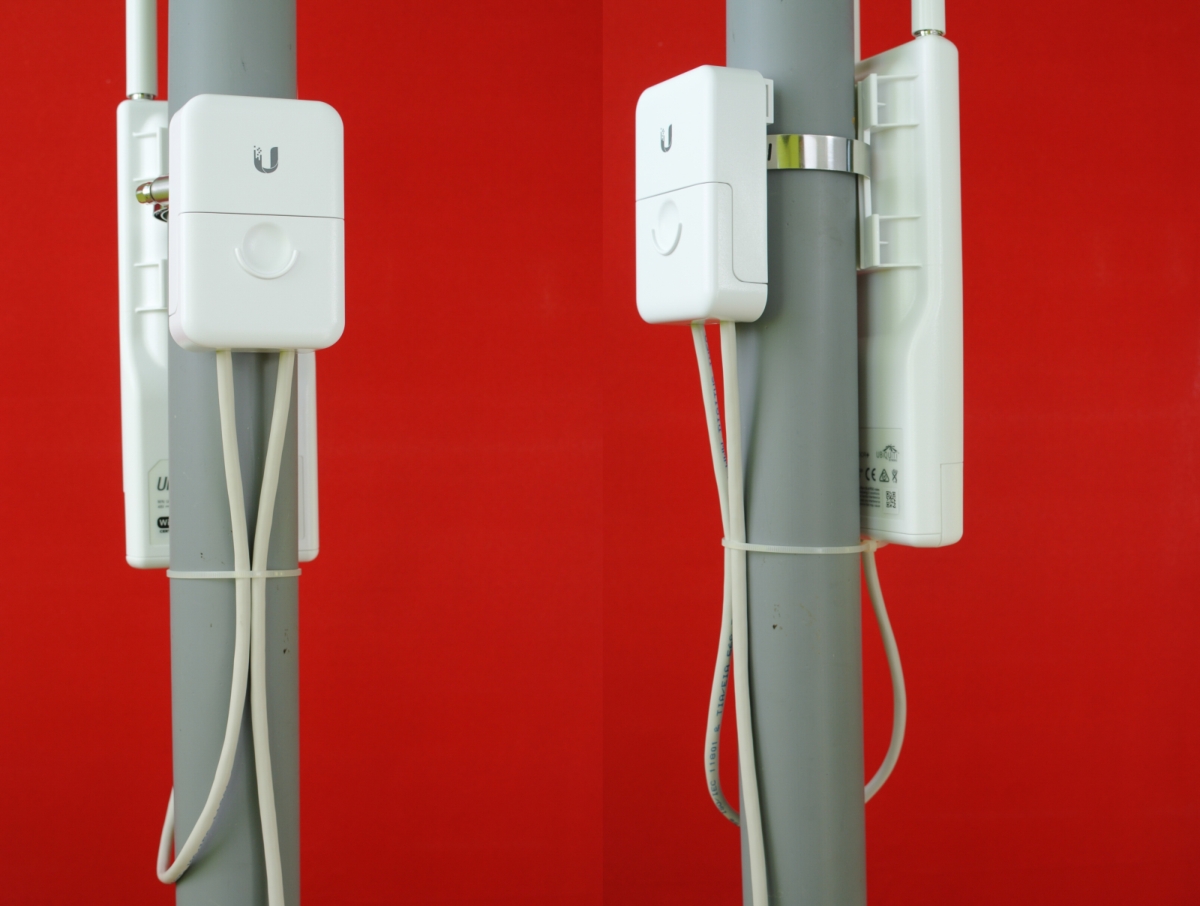

Ethernet Surge Protector крепление вмести с точкой доступа

Ethernet Surge Protector крепление вмести с точкой доступа

Другий модуль встановлюється перед введенням кабелю в будівлю, що має забезпечити додатковий захист обладнання, розташованого в приміщенні. Монтаж пристрою можна виконати на стіні. На жаль, у комплекті відсутні супутні елементи кріплення. Для заземлення використовуйте мідний кабель мінімальної довжини з максимально можливим перерізом.

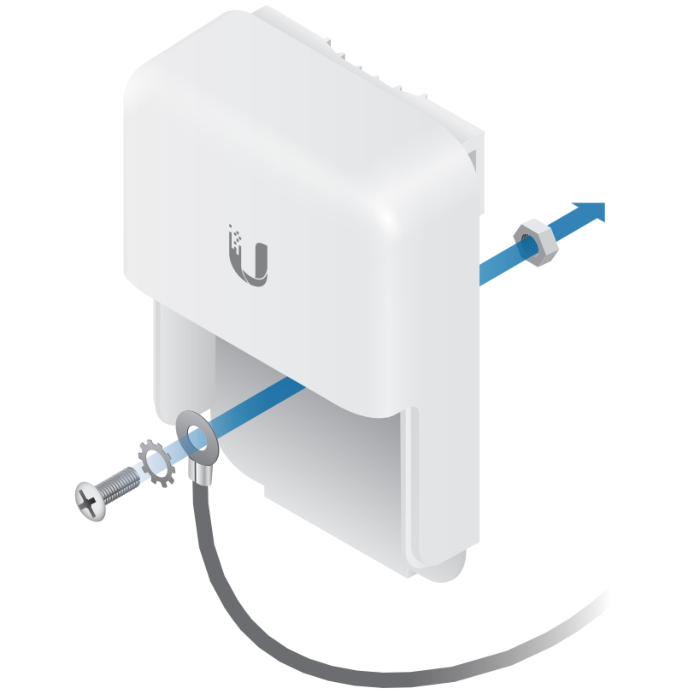

Ethernet Surge Protector использование самореза для грозозащиты

При монтажі грозозахист є низка важливих умов, яких слід дотримуватись. По-перше, слід переконатися у справності заземлювального контуру. В ідеалі, перевірку має здійснювати кваліфікований спеціаліст, допустимий опір не повинен перевищувати 2-4 Ом. В іншому випадку обладнання може вийти з ладу, що не буде гарантійним випадком.

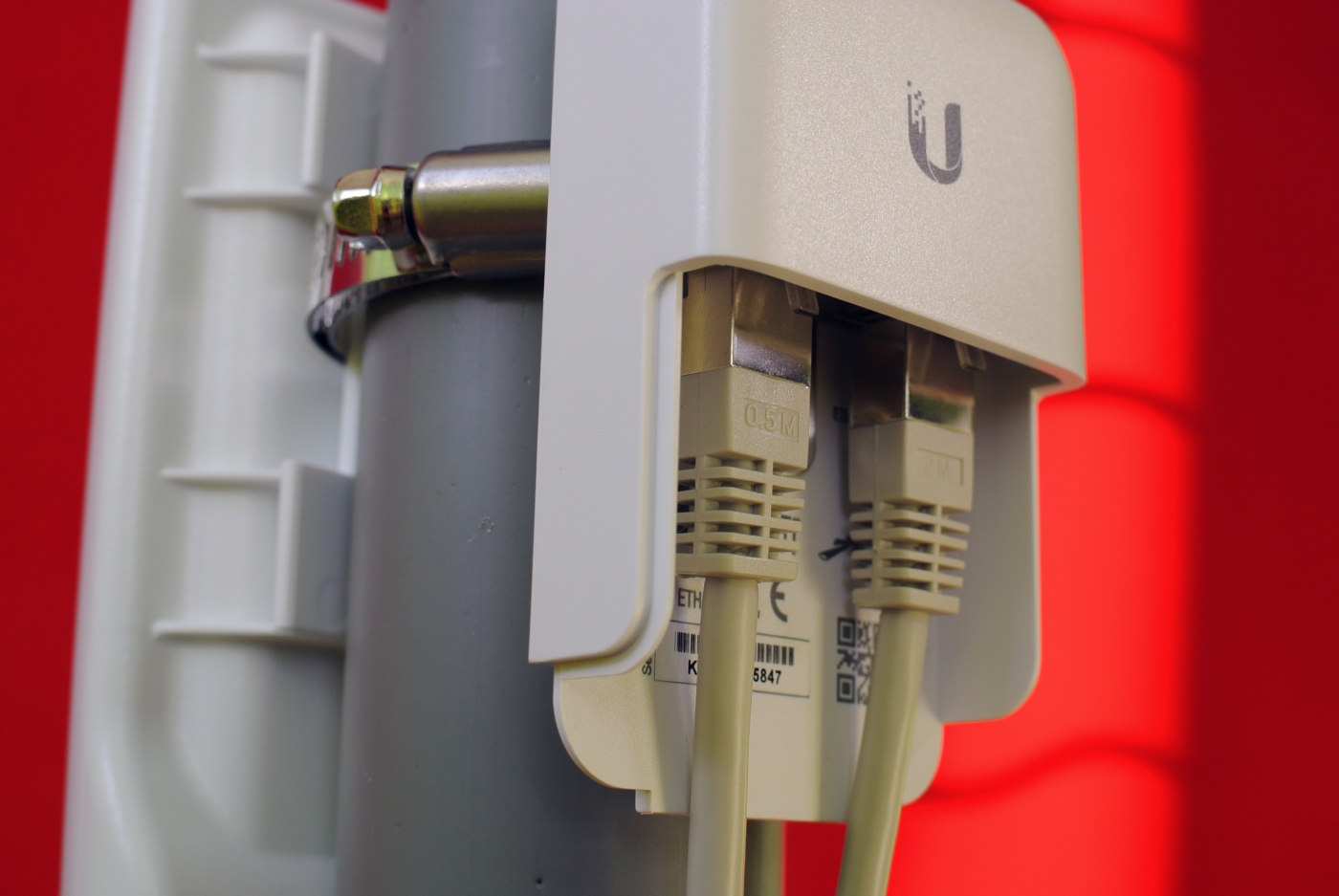

Ethernet Surge Protector подключение к портам

По-друге, використовуйте екрановану кручену пару, найкраще з подвійним екраном – фольга + мідна оплетка, наприклад зовнішній SF/UTP. Цілісність екрану слід забезпечувати по всьому шляху кабелю. Звичайно, конектори слід використовувати екрановані. Добре для цих цілей підходять конектори із затискачем для екрану. Для кращого контакту можна вдатися до паяння екрана.

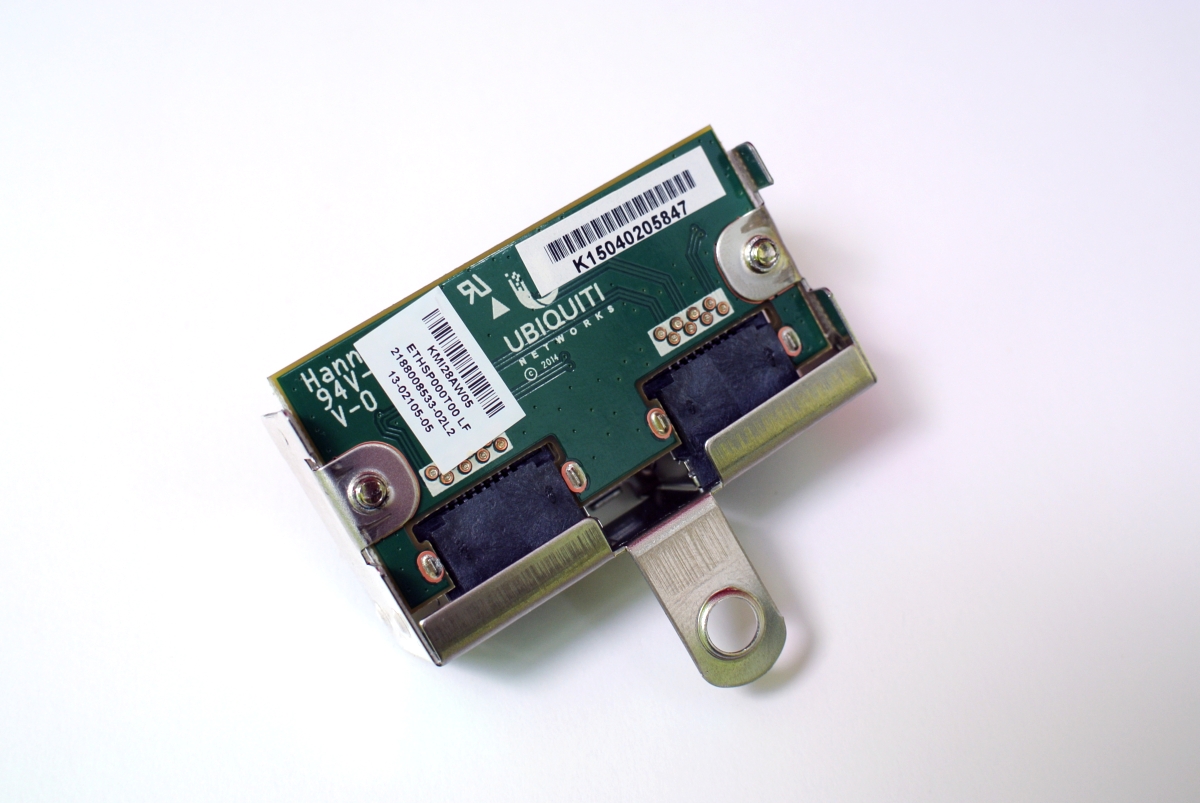

Технічно ETH-SP реалізований на невеликій схемі. Обидва порти екрановані та підключені на загальний екран, реалізують цілісність екрану по всьому шляху прямування. Порти не мають чіткої прив'язки IN/OUT, тому на практиці можна підключати кабелі так, як зручніше.

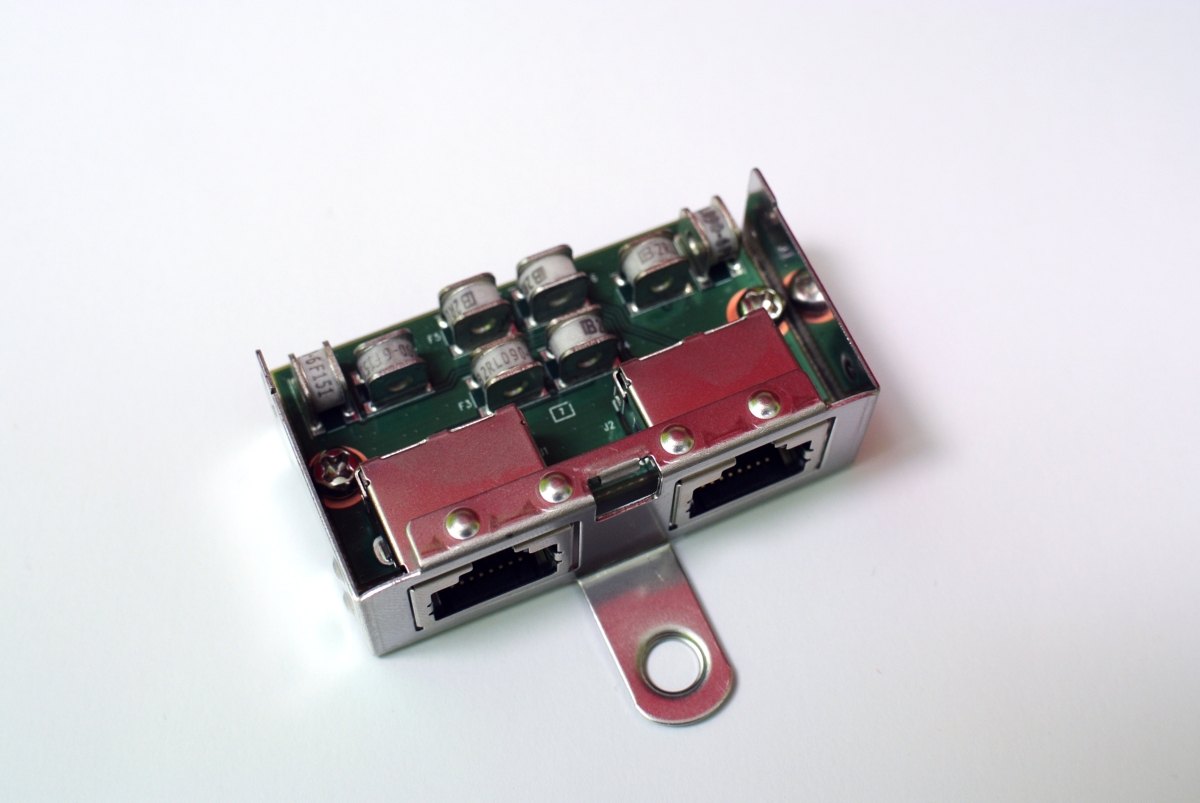

Ethernet Surge Protector внутри грозозащиты

Ethernet Surge Protector вид внутри

У схемі застосовується 8 газових керамічних розрядників 2RL090-6 (2RL090-6F151). Така реалізація дозволяє використовувати будь-який тип PoE, що використовується в устаткуванні Ubiquiti. Підтримуються швидкості обміну 100 Мбіт та 1 Гбіт.

Використання грозозахисних модулів Ubiquiti ETH-SP дозволяє захистити дороге мережеве обладнання, підвищити схибленість лінії і продовжити термін служби пристроїв. Є й другий аспект застосування ETH-SP – модуль дозволяє заземлити пристрої, які не мають заземлюючого контакту, але порти екрановані. У нашому прикладі це зовнішня точка доступу UniFi AP-Outdoor+.
