Огляд секторної антени Cambium Networks ePMP 5GHz Sector Antenna

Розповідь про платформу ePMP від компанії Cambium Networks буде не повною, якщо ми не торкнемося теми секторних антен, які є невід'ємною частиною базових станцій ePMP 1000 GPS Sync . Тому ця стаття буде повністю присвячена огляду Cambium Networks ePMP 5GHz Sector Antenna.

Комплект поставки

Як і належить будь-якій секторній антені, такого класу, ePMP 5GHz Sector Antenna, має досить значні розміри. Відповідно й упаковка, теж не маленька. Коробка виконана з якісного картону, але на диво, на ній немає жодних розпізнавальних знаків. Не логотипу компанії, не назва антени, що міститься всередині, нічого.

Усередині коробки дуже якісно упакована в піноматеріал, розташовується сама антена і в окремих "нішах", різні частини кріпильної системи. Упаковка надійно захищає досить потужні елементи антени, від будь-яких зсувів і пошкоджень, у процесі транспортування.

Комплект поставки включає:

- антена ePMP 5GHz Sector Antenna

- кріпильний кронштейн

- кріпильна фурнітура

Одним словом, все необхідне для введення антени в експлуатацію.

Зовнішній вигляд та виконання

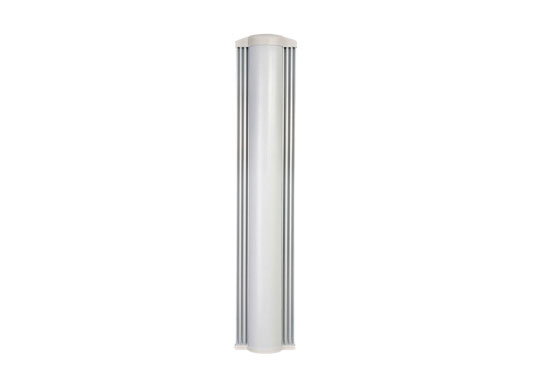

Зовні Cambium Networks ePMP 5GHz Sector Antenna мало чим відрізняється від більшості подібних антен, інших виробників. Однак, хочеться відзначити високу якість матеріалів та виконання.

Корпус антени складається з металевих та пластикових деталей. Причому пластик досить міцний. Все зроблено таким чином, щоб вона прослужила якнайдовше, і витримала всілякі перипетії погодних умов.

Більшість корпусу антени, включаючи рефлектори, виконана з алюмінієвого сплаву, а основні елементи, закриті пластиковим кожухом.

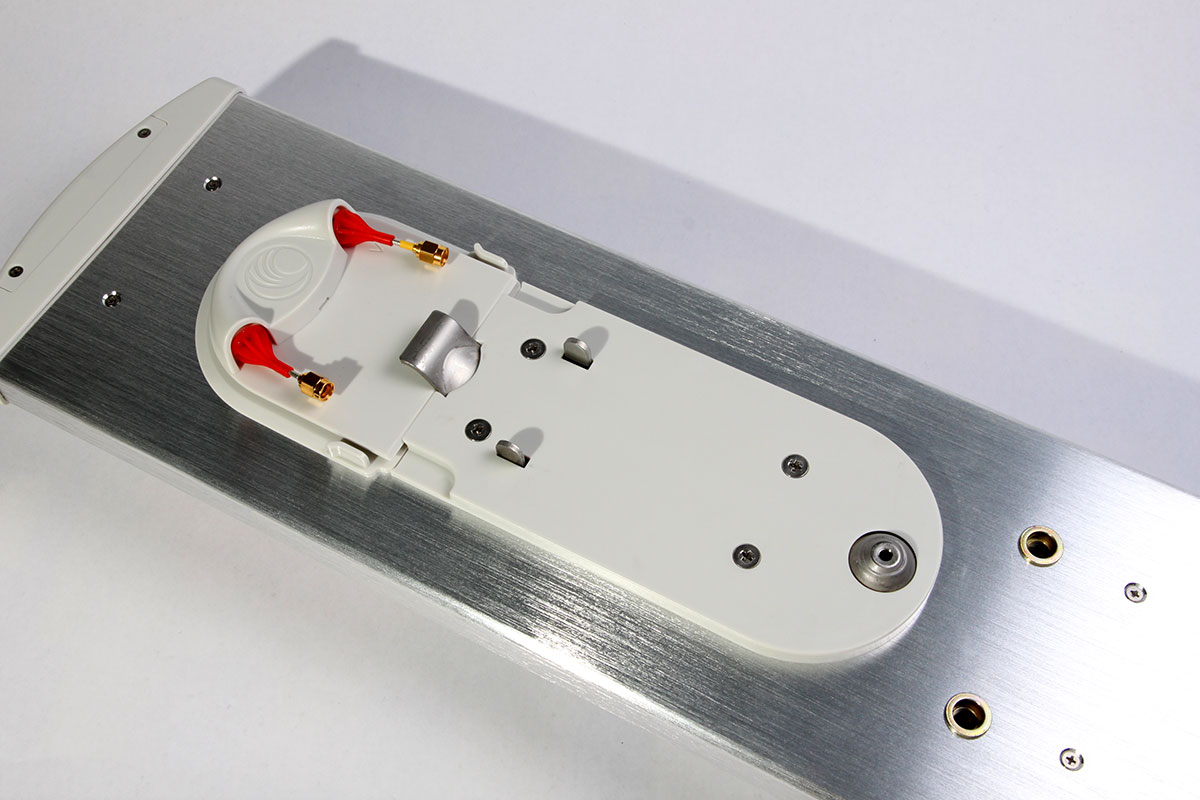

На задній частині ePMP 5GHz Sector Antenna, є спеціальне кріплення для встановлення базової станції ePMP 1000 GPS Sync , яке, крім усього іншого, має додатковий захисний кожух для захисту пристрою від зовнішнього впливу навколишнього середовища.

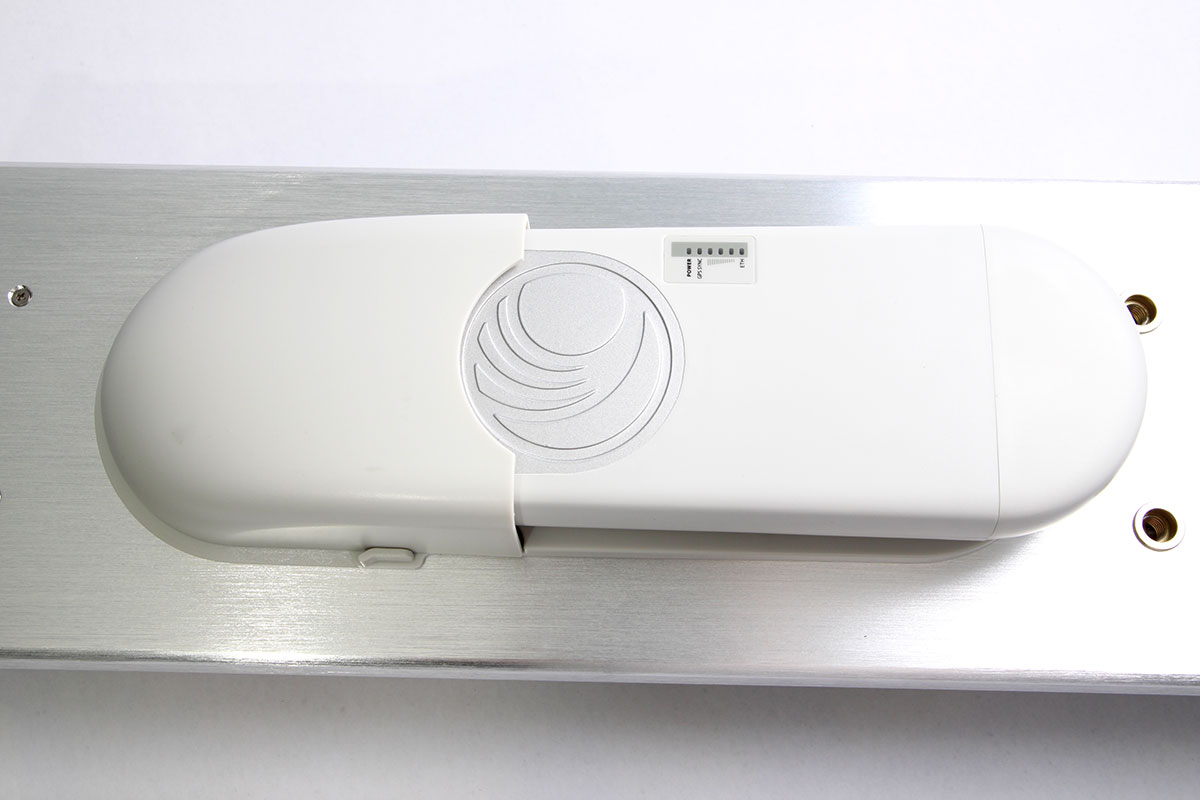

Там же знаходяться два пігтейли з роз'ємами типу RP-SMA. Загалом вся ця конструкція виглядає приблизно таким чином:

Трохи нижче ми бачимо отвори, призначені для встановлення основного кріплення, за допомогою якого антена монтується на щоглу. Але про це трохи пізніше.

Технічні характеристики та особливості

Крім того, що ePMP 5GHz Sector Antenna спеціально розроблена компанією Cambium Networks і призначена для роботи з базовими станціями ePMP 1000 GPS Sync, є ще ряд досить цікавих характеристик і особливостей даної антени.

Працює вона в частотному діапазоні 5150 - 5850MHz, повністю підтримує технологію 2x2 MIMO і має подвійну лінійну поляризацію (H/V).

При цьому виробник випускає дві модифікації ePMP 5GHz Sector Antenna. Відрізняються вони завширшки кута сектора.

Перша модифікація, це стандартна для більшості секторних антен ширина - 90⁰ по азимуту. Ця версія має коефіцієнт посилення 16.5dBi. А друга модифікація з шириною сектора в 120⁰, має коефіцієнт посилення 15.5dBi. Всі інші параметри для цих версій - абсолютно однакові.

Щоб повністю відповідати індустріальним стандартам професійного обладнання операторського класу, ePMP 5GHz Sector Antenna має високий коефіцієнт придушення радіовипромінювання в задню частину антени (Front to Back Ratio). Цей параметр не перевищує 30dB.

Габарити антени складають 827x161x59мм, а вага в зібраному стані - 3.1кг. Також хочеться відзначити, що при цих габаритах, її максимальне вітрове навантаження, може доходити до 190км/ч.

Складання та встановлення

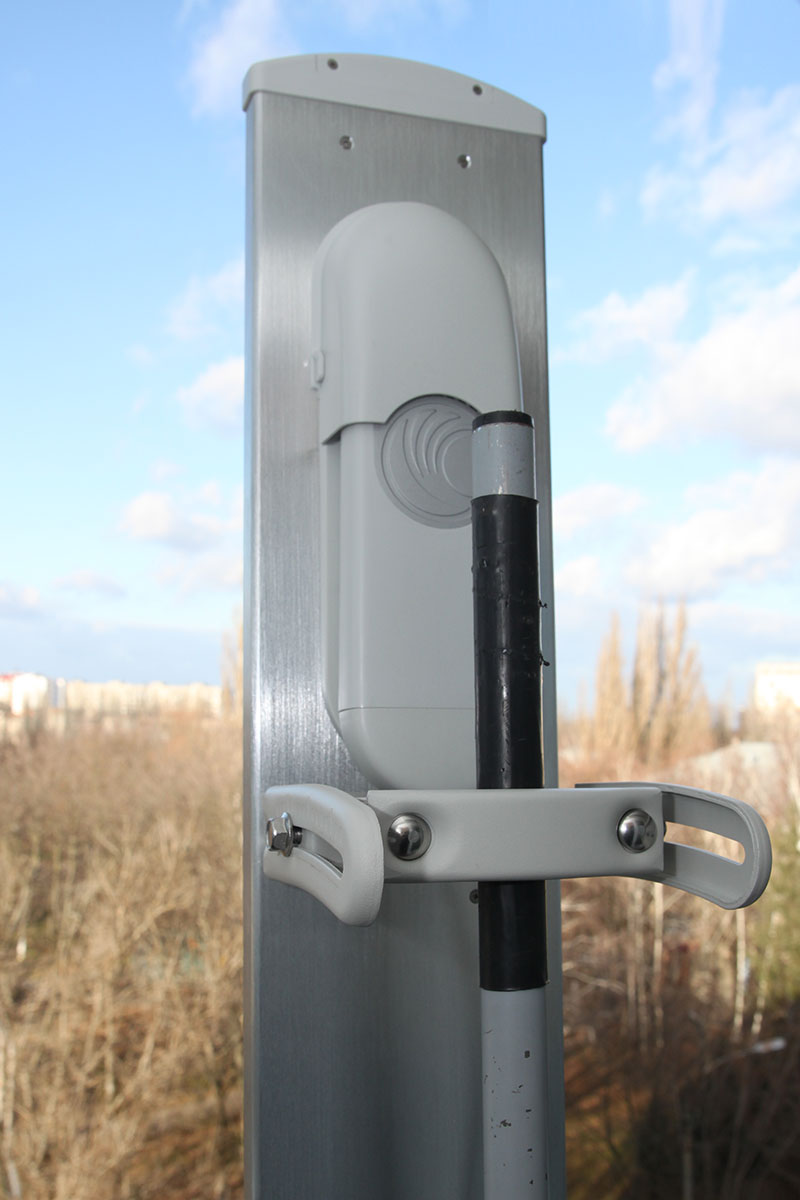

Конструкція кріплення ePMP 5GHz Sector Antenna, за великим рахунком, є стандартною для більшості антен. І дозволяє не тільки встановити антену на щоглу або консоль, а й за потребою виставити потрібний кут нахилу у вертикальній площині.

Однак, без додаткових інструментів (плоскогубці, ключі, викрутки) вам не вдасться встановити антену. Тим не менш, процес складання та установки, не такий вже й складний і займає небагато часу. Відступивши від теми, скажу, що процес точного юстування чотирьох секторів однієї базової станції займає набагато більше часу, ніж встановлення всіх чотирьох антен.

Підсумок

Що можна сказати про Cambium Networks ePMP 5GHz Sector Antenna, підбиваючи підсумок цього огляду? Антена цілком відповідає рівню всього обладнання платформи ePMP. Високий коефіцієнт посилення та відмінні показники параметра Front to Back Ratio дозволяють розгортати бездротові мережі широкосмугового доступу, з базовою станцією, що складається з трьох або чотирьох секторів, навіть у місцях з високою щільністю точок доступу та завантаженістю радіоефіру.

А якісні матеріали, гарне виконання, високе вітрове навантаження тощо дозволяють цим антенам прослужити досить довго, навіть у найсуворіших кліматичних умовах, роблячи вкладення в обладнання ePMP, більш рентабельним.
