Огляд маршрутизаторів Mikrotik Cloud Core CCR1036-12G-4S та CCR1016-12G

Ще зовсім недавно компанія Mikrotik представила публіці новітні маршрутизатори промислового класу Cloud Core Router. Багато мережевих адміністраторів могли ознайомитися з ними на заходах Mikrotik User Meeting (MUM), що проходять по всьому світу, де представники компанії активно демонстрували новинки і проводили досить розгорнуті презентації. Але минуло буквально кілька місяців, і ось моделі Mikrotik CCR1036-12G-4S і CCR1016-12G з'явилися на прилавках магазинів і ми можемо познайомитися з ними.

А почнемо з найстаршої та найпотужнішої моделі CCR1036-12G-4S. Як повідомляє нам сам виробник, це флагманський пристрій, що має саму безпрецедентну потужність і неперевершену продуктивність. Маршрутизатор підтримує пропускну здатність до 24млн. пакетів в секунду, або повну швидкість до 16 Гб.

Комплект поставки

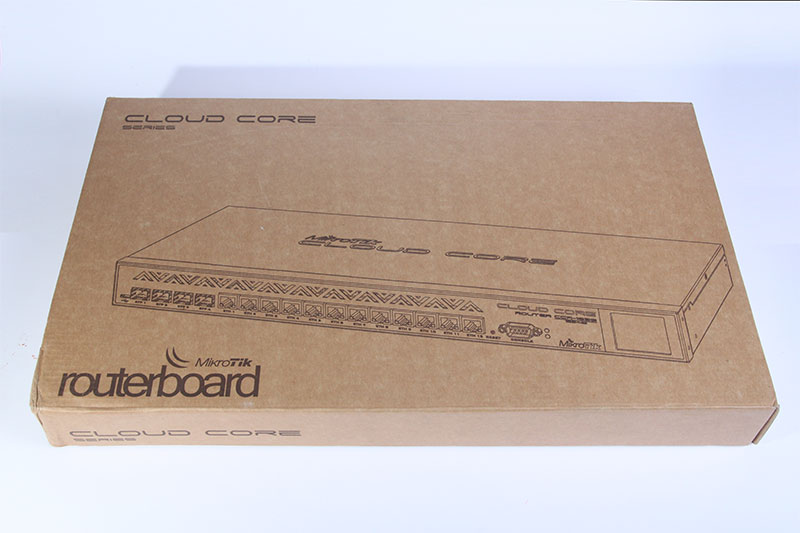

Поставляється Mikrotik CCR1036-12G-4S, у властивій для виробника упаковці із “зеленого” картону. На якому нанесено зображення та назву самого пристрою, логотип компанії та наклейка із зазначенням конкретної моделі та її серійним номером.

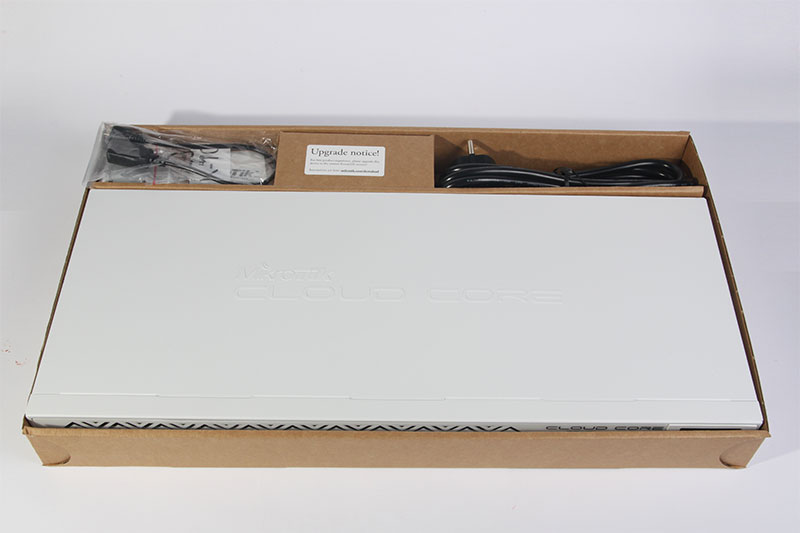

В упаковці розташований ще один картонний лоток, всередині якого і розмістився сам пристрій і елементи, що поставляються в комплекті. Все укладено таким чином, щоб звести до мінімуму можливі усунення в процесі транспортування, і як наслідок зменшити шанс пошкодження маршрутизатора.

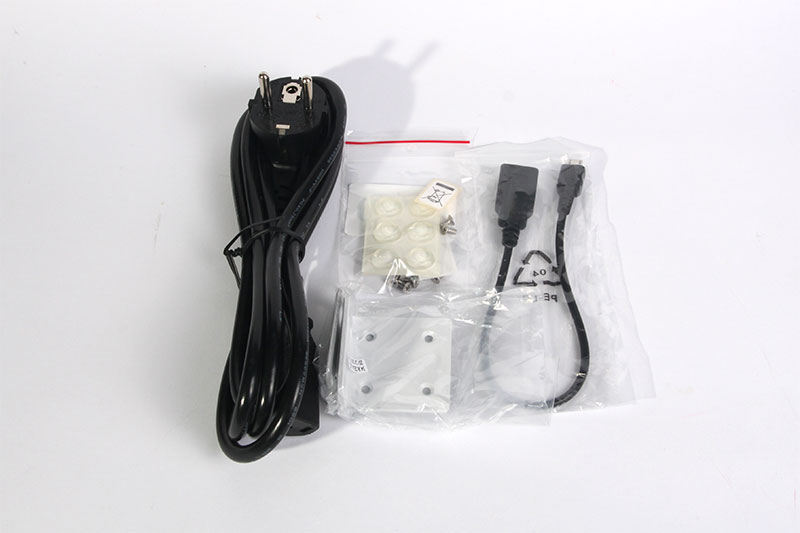

У комплект поставки CCR1036-12G-4S виробник включив, крім самого маршрутизатора, мережевий кабель живлення, додаткові елементи кріплення для монтажу пристрою в 19” шафу, силіконові ніжки та шнур USB-microUSB.

Жодної друкованої документації до комплекту не входить.

Зовнішній вигляд та інтерфейси

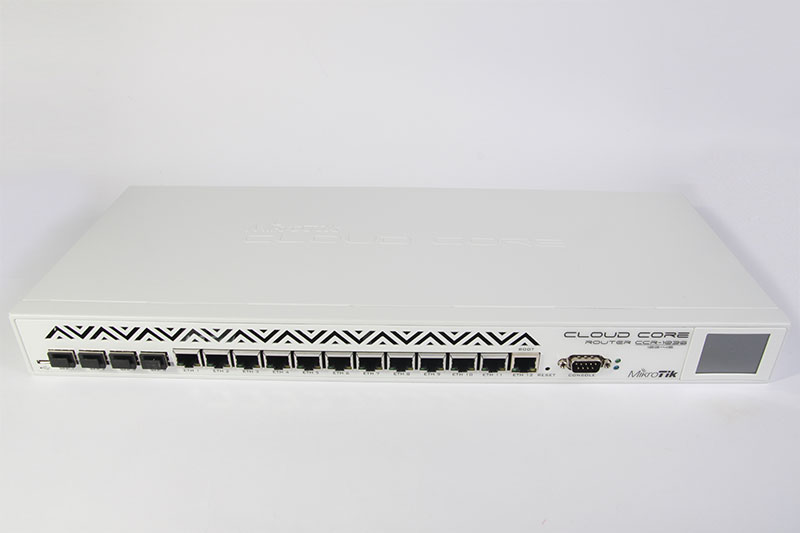

Навіть просто дістаючи з коробки CCR1036-12G-4S відразу складається досить позитивне враження. Дуже добротний металевий корпус не тільки захищає електронні компоненти, а й служить своєрідним радіатором, відводячи тепло під час роботи. Зверху корпус покритий порошковою фарбою світло-сірого кольору. Його розмір повністю відповідає індустріальним стандартам і має формфактор 1U.

Верхня кришка пристрою має викарбуваний логотип компанії та напис Cloud Core. А на нижній частині корпусу, є невеликі заглиблення по кутах, в які можна наклеїти силіконові ніжки, що йдуть в комплекті, в тому випадку, якщо маршрутизатор буде експлуатуватися як настільний.

Для монтажу в стійку, на бічних панелях є спеціальні отвори, через які можна закріпити його на полозья або за допомогою кріплень, що так само йдуть в комплекті, зафіксувати його стаціонарно.

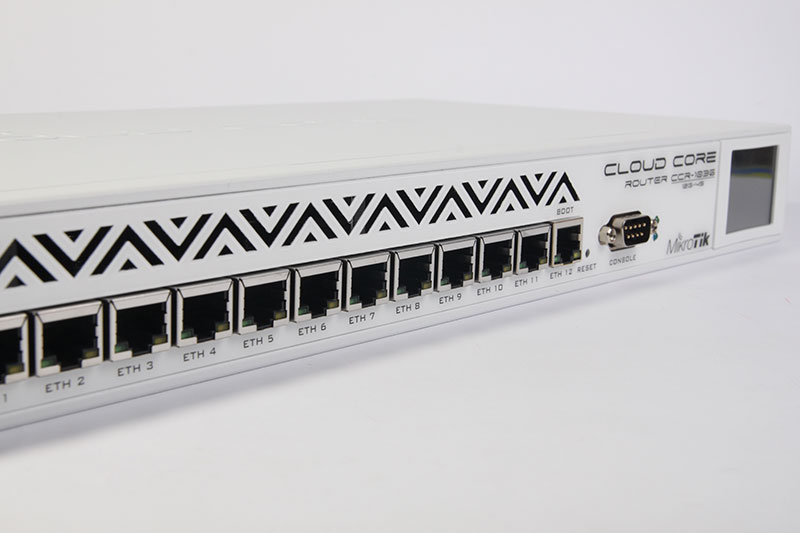

Якщо хтось уже встиг ознайомитися з технічною документацією Mikrotik CCR1036-12G-4S ще до появи його у продажу, наприклад на сайті виробника або на MUM, ті вже знають, що цей маршрутизатор має у своєму арсеналі дванадцять 10/100/1000 Mbit/s Gigabit Ethernet портів з автоматичним визначенням типу та швидкості підключення. Всі ці RJ45 порти також оснащені індикаторами підключення та мережної активності і розташувалися вони на передній панелі пристрою.

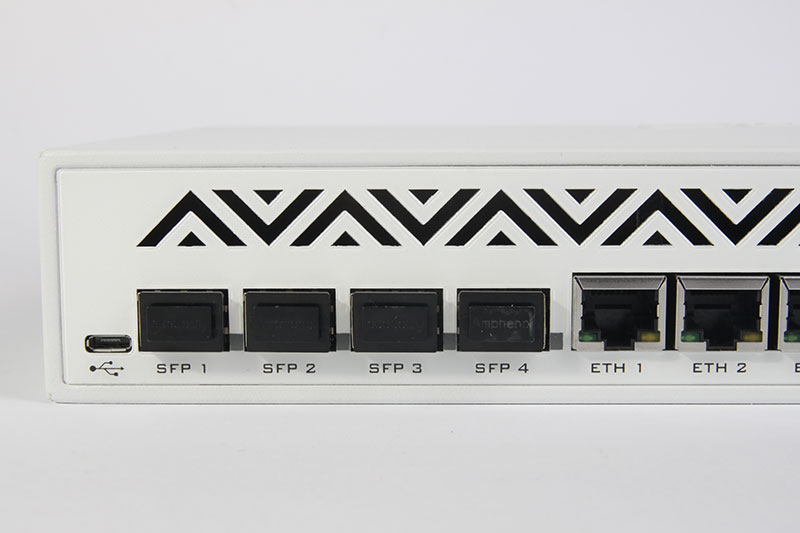

Модель CCR1036-12G-4S, також оснащена чотирма портами для встановлення SFP модулів, які розташувалися ліворуч. А ще ближче до краю можна знайти microUSB роз'єм.

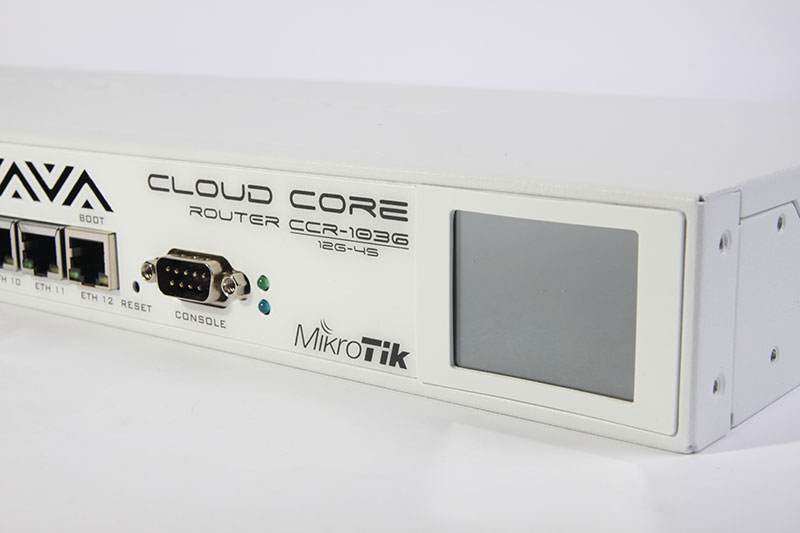

Праворуч від Ethernet портів, виробник розмістив майже непомітну кнопку скидання та послідовний DB9 RS232C порт управління. При цьому весь правий край передньої панелі маршрутизатора займає LCD дисплей.

Так само передня частина має досить великі вентиляційні отвори.

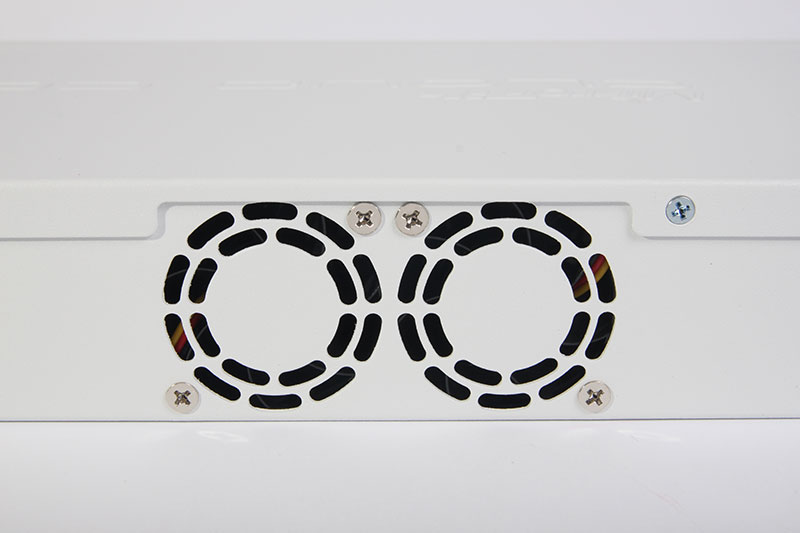

Що ж до задньої частини, то на ній розташований тільки роз'єм для шнура живлення і два отвори під вентилятори, що охолоджують.

Технічні характеристики

Ну ось, ми й підійшли до найцікавішої частини. Тому що технічні характеристики Mikrotik Cloud Core CCR1036-12G-4S аж ніяк не пересічні, і істотно виділяються на тлі інших маршрутизаторів такого класу. І звичайно ж, насамперед, мова піде про процесор. Адже у цій моделі він 36-ядерний (!). А якщо бути більш точним, то це найновіший мережевий процесор Tilera Tile-Gx36 CPU, який має 36-ядер, з тактовою частотою 1.2Ghz на кожне ядро. Що вже само по собі, робить CCR1036-12G-4S дуже потужним і високопродуктивним.

Що ж до пам'яті, то в даній моделі використовуються дві SODIMM DDR3 планки по 2GB кожна. І на відміну від деяких раніше моделей, тут задіяний всі наявні 4GB оперативної пам'яті. Тому що в новій версії операційної системи Mikrotik RouterOS v6 більше немає обмеження в 1.5GB, тепер ця межа піднята до 16GB. І, як наслідок, за потребою ви можете самі збільшити обсяг оперативної пам'яті CCR1036-12G-4S. А обсяг пам'яті для зберігання даних становить 1GB.

Основними мережевими інтерфейсами маршрутизаторів Cloud Core Router, як говорилося, є дванадцять 10/100/1000 Mbit/s Gigabit Ethernet портів. Зазначу, що комутаційного чіпа в цих моделях немає, всі порти є незалежними і підключені безпосередньо до центрального процесора. Але об'єднати їх, у разі потреби, можна мостом.

Модель CCR1036-12G-4S має ще й 4 SFP порти, в які можна встановлювати будь-які 1.25G Ethernet SFP модулі для організації зв'язку з оптоволоконними каналами.

Більш детально про SFP модулі та високошвидкісні оптоволоконні канали зв'язку ви можете прочитати у статті - Робота маршрутизаторів Mikrotik з оптоволоконними лініями зв'язку.

З додаткових можливостей, всі пристрої цієї серії також мають microUSB порт, послідовний DB9 RS232C порт управління, кнопку скидання, звуковий індикатор, світлодіодні індикатори, вентилятор з автоматичним регулюванням швидкості обертання, і датчики напруги, сили струму і температури.

Кольоровий сенсорний LCD дисплей, розташований на передній панелі - багатофункціональний. З його допомогою можна не лише контролювати стан маршрутизатора, а й керувати деякими його функціями. Це нововведення, так само пов'язане з новою версією операційної системи RouterOS v6, і так як ця версія все ще знаходиться на стадії тестування, то все працює гладко. Але сподіваємося, що незабаром виробник виправить ці недоліки.

Програмне забезпечення

І як ви вже напевно зрозуміли, працюють нові маршрутизатори Mikrotik Cloud Core Router, під керуванням останньої версії фірмової мережевої операційної системи Mikrtik RouterOS v6 , причому, як і належить флагманським моделям, мають найвищий рівень ліцензії Level6.

Цей рівень ліцензії не має жодних обмежень, що робить можливим використання маршрутизаторів цієї серії як операторські пристрої для мереж практично будь-яких рівнів.

Детально прочитати про можливості Mikrotik RouterOS , ви можете на нашому сайті у цій статті.

Хоча, нова версія операційної системи і має низку незаперечних переваг, про деякі з них, ми навіть згадували вище, але на момент написання цього огляду, v.6 все

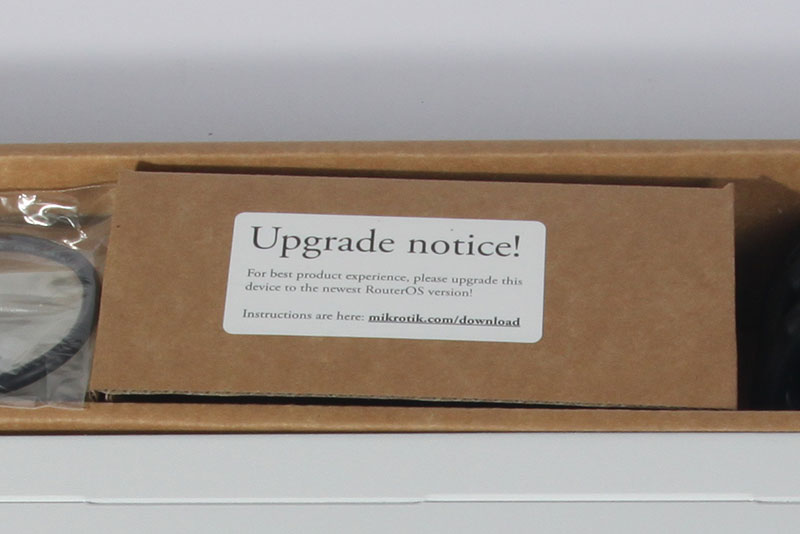

ще була на стадії Release Candidate і не була стабільною версією. Через що деякі функції не зовсім коректно працювали. У зв'язку з цим, виробник навіть розмістив попередження на кожному пристрої про необхідність провести оновлення ПЗ перед початком використання.

Більш старі, стабільні версії Mikrtik RouterOS не доступні для пристроїв побудованих на процесорах Tile.

Враження

І так, ознайомившись із зовнішнім виглядом, інтерфейсами та технічним оснащенням Mikrtik CCR1036-12G-4S, плавно підходимо до найголовнішого – до реальних вражень від роботи маршрутизатора. Ну і тут, звичайно ж, відразу хочу сказати, що всі, навіть найсміливіші очікування - повністю виправдовуються.

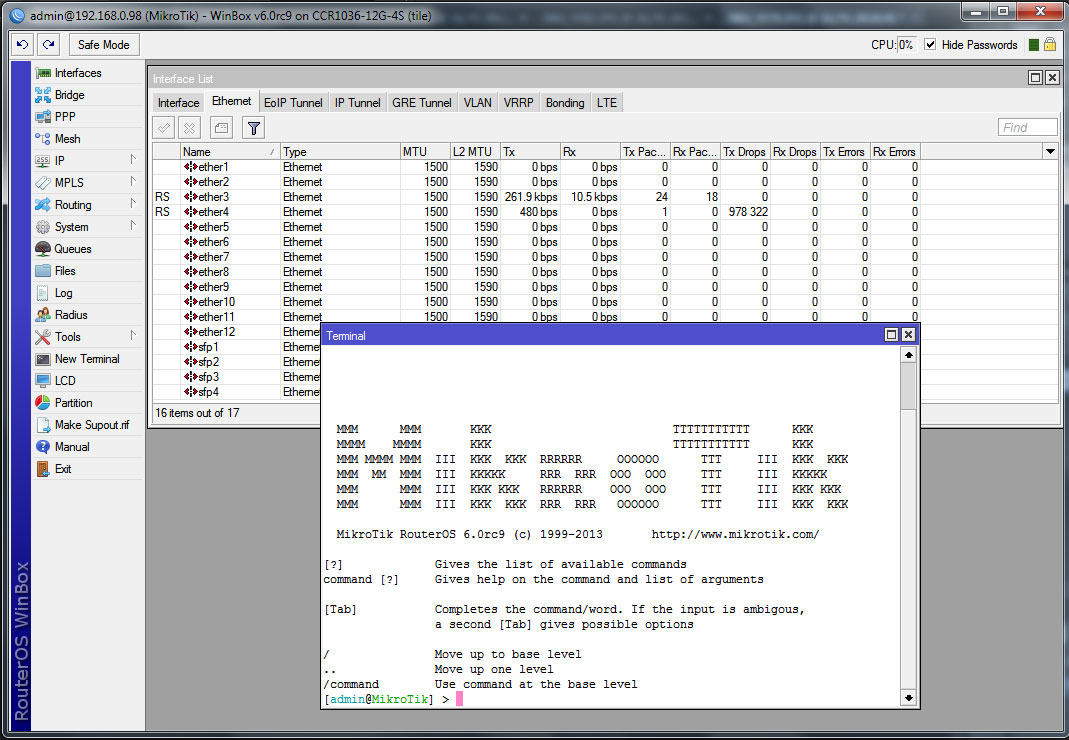

Дотримуючись рекомендацій виробника, програмне забезпечення пристрою було оновлено до останньої версії. Налаштування не зайняло багато часу, оскільки функціонал операційної системи Mikrtik RouterOS для CCR1036-12G-4S практично не відрізняється від інших продуктів компанії Mikrotik.

Але тут ми одразу зіткнулися зі своєрідною “проблемою”... Спеціалізованого обладнання для тестів мережевих пристроїв, у нас немає, а наявних: кілька комп'ютерів, сервер і NAS, просто виявилося замало, щоб завантажити процесор Mikrotik CCR1036-12G-4S, хоча б на 2%.

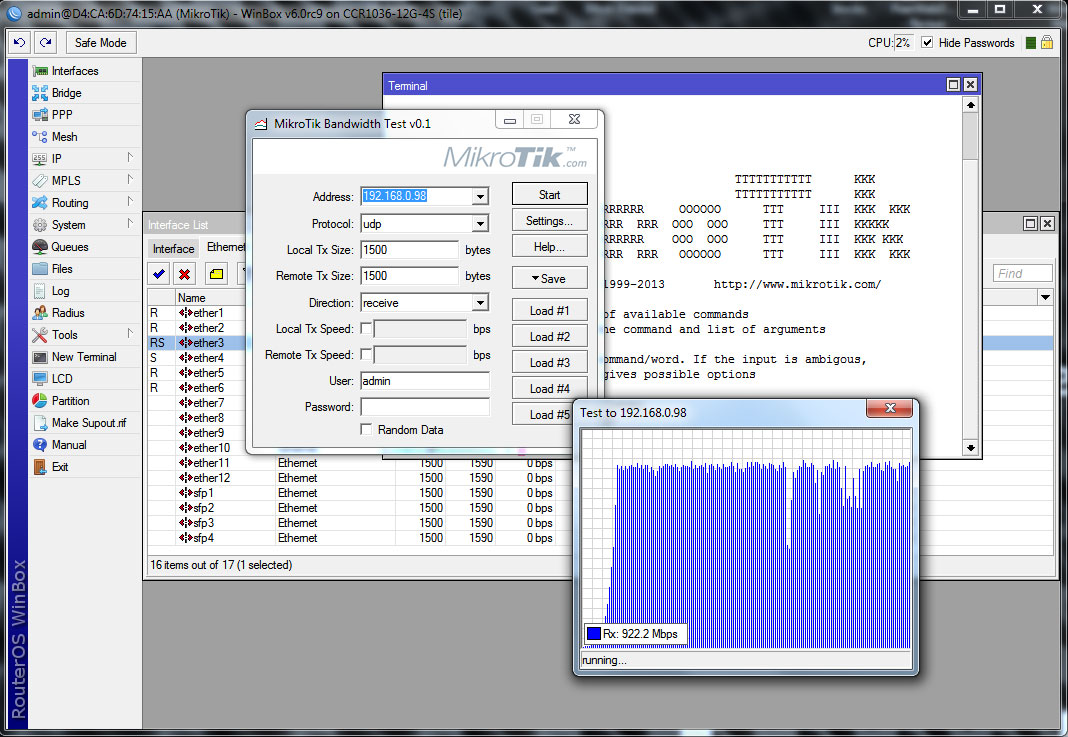

Тому проводити тести вирішено було за допомогою фірмової утиліти Mikrotik Bandwidth Test tool, що входить як до складу мережевої операційної системи Mikrotik RouterOS, а також існуючої у вигляді окремої програми для Windows. Але навіть одночасний запуск тестів із кількох комп'ютерів не зміг змусити Cloud Core напружуватися. Завантаження процесора, як і раніше, не перевищувала 2%. Швидкість передачі даних, під час проведення цього тесту, становила трохи більше 900Mbps, що приблизно відповідає швидкості гігабітного порту з урахуванням активного Firewall в якому на той момент знаходилося 14 правил.

Зрозумівши, що таким чином, ми не в змозі не тільки знайти межу можливостей CCR1036-12G-4S, а й навіть дати йому хоч якесь суттєве навантаження, ми дійшли висновку, що заявлені виробником цифри пропускної здатності 24млн. пакетів за секунду, для цього маршрутизатора цілком реальні.

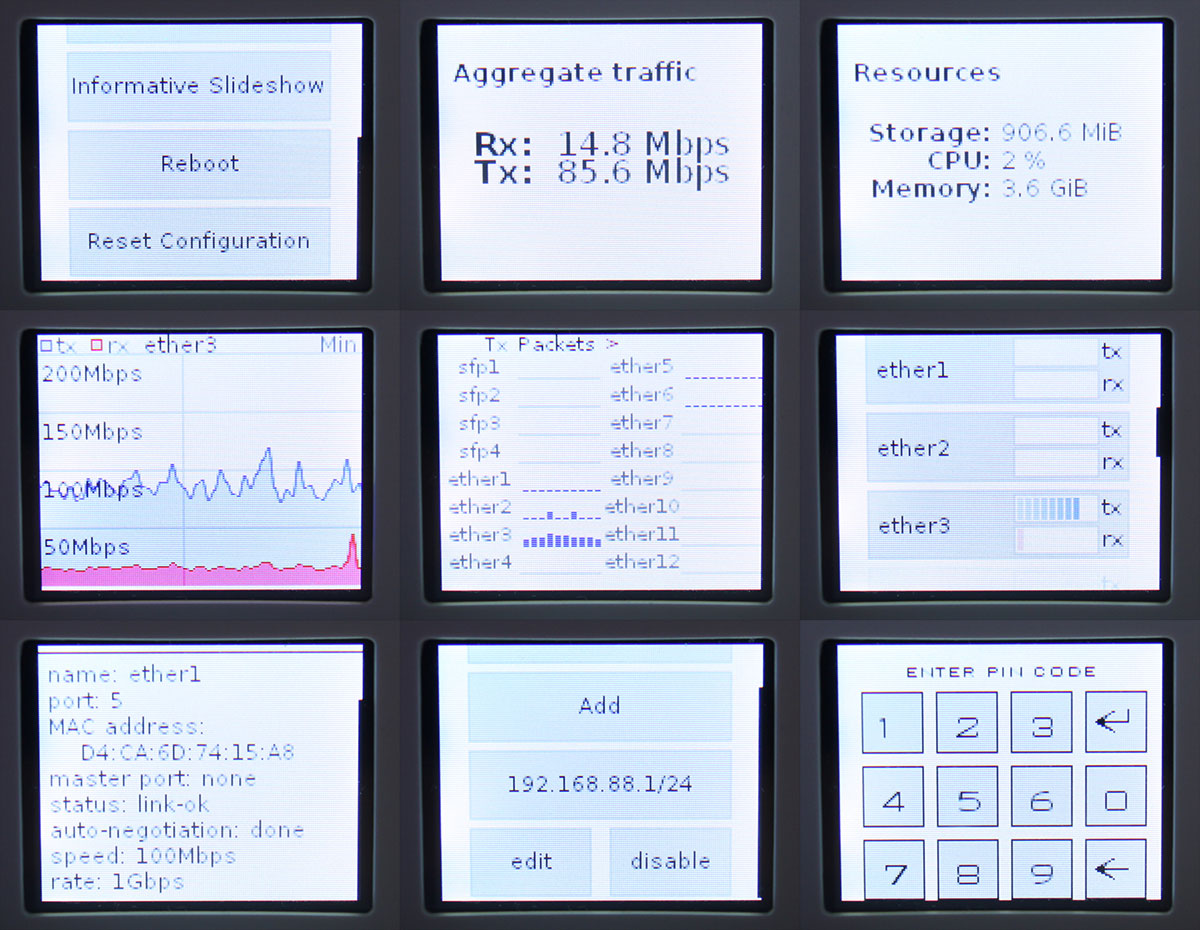

Продовжуючи вивчати роботу Mikrotik Cloud Core CCR1036-12G-4S, ми загострили свою увагу на сенсорному дисплеї LCD. Незважаючи на те, що дана функція не є новинкою, ми бачили вже дисплей на деяких моделях серії RB2011, у цьому маршрутизаторі, функціонал LCD дисплея, виявився набагато ширшим, ніж ми очікували. Крім вже відомої нам статистичної інформації та графіків, за допомогою сенсорного керування можна задавати і змінювати деякі параметри як самого пристрою, так і мережі, аж до перезавантаження.

І з кожною новою версією операційної системи можливості пов'язані з LCD дисплеєм збільшуються. Усі функції дисплея - налаштовуються. Їхня конфігурація здійснюється в RouterOS, розділ меню LCD. Дисплей також можна вимкнути повністю або налаштувати час його активності.

Зрештою, Mikrotik CCR1036-12G-4S, пропрацював як офісний маршрутизатор кілька днів, і за цей час, не було не одного серйозного нарікання на його роботу. Зв'язок із провайдерами був стабільним, локальна мережа, так само працювала без збоїв. Однак, один недолік, виявити все ж таки вдалося. Навіть при мінімальному, для його потужності, навантаженні вентилятори виявилися досить галасливими. Але думаю, що у разі встановлення маршрутизатора в шафу, ця проблема буде менш актуальною.

Познайомившись із справді приголомшливими можливостями старшої моделі, нам звичайно захотілося перевірити і молодшу модель лінійки Mikrotik Cloud Core Rourer, а саме CCR1016-12G.

Комплект поставки

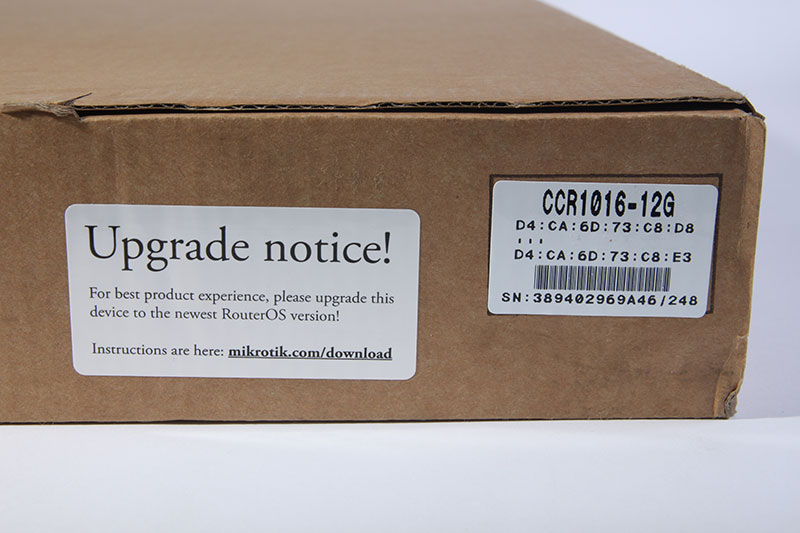

Комплект поставки Mikrotik CCR1016-12G нічим не відрізняється від старшої моделі. Навіть зовні їх ніяк не можна відрізнити. Різниця полягає лише в невеликій етикетці, наклеєній на упаковку, де розміщена інформація про конкретну модель, серійний номер виробу та MAC адреси інтерфейсів.

Зовнішній вигляд та інтерфейси

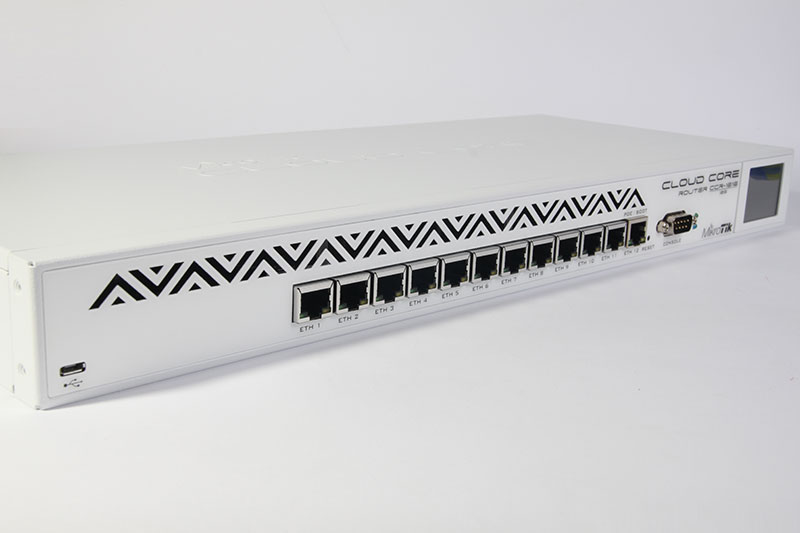

Тут так само відмінності мінімальні. За винятком відсутності в моделі CCR1016-12G чотирьох портів SFP, більше ніяких зовнішніх відмінностей немає.

Все той же металевий корпус світло-сірого кольору, всі ті ж дванадцять 10/100/1000 Мбіт/с Gigabit Ethernet портів, mikroUSB порт, кнопка скидання, послідовний DB9 RS232C порт управління та LCD дисплей.

Технічні характеристики

Основною відмінністю в технічних характеристиках між цими двома моделями є менш потужний процесор у Mikrotik CCR1016-12G. В даному випадку використовується не 36-ядерний, а 16-ядерний процесор Tilera Tile-Gx16 CPU. Але його частота, все ті ж 1.2 ГГц на кожне ядро. Також, зменшений і обсяг оперативної пам'яті, який для цієї моделі, становить 2GB. Використовуються дві SODIMM DDR3 планки по 1GB кожна.

Враховуючи зменшену потужність процесора та обсяг оперативної пам'яті, як наслідок, зменшилась і загальна пропускна спроможність молодшої моделі. За словами виробника, вона має становити близько 17млн. пакетів за секунду.

Програмне забезпечення

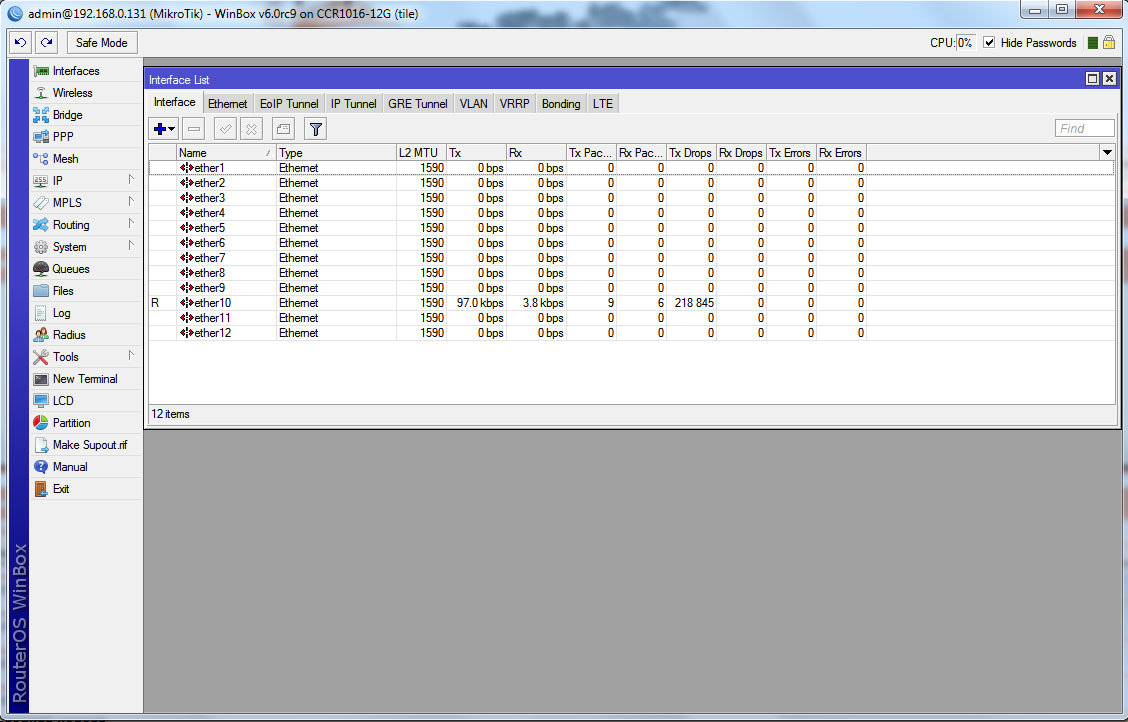

Все сказане про CCR1036-12G-4S, у плані програмного забезпечення, цілком справедливе і для CCR1016-12G. Єдине, що в інтерфейсах немає відсутніх у цьому маршрутизаторі SFP.

Тестування

Раз нам не вдалося "завантажити" більш старшу модель, то у нас виникло цілком передбачуване бажання трохи протестувати молодшу. Адже її технічні показники нижче, що підвищує шанс досягти будь-якого, значного навантаження.

Для цих тестів ми також використовували фірмову утиліту Mikrotik Bandwidth Test tool, тільки цього разу, ми задіяли ще й другий маршрутизатор Mikrotik CCR1036-12G-4S. Між цими двома пристроями проводилися подальші випробування.

Але як показала практика, навіть 16-ядерного процесора і вдвічі зменшеного обсягу пам'яті цілком достатньо, щоб знову поставити нас у глухий кут.

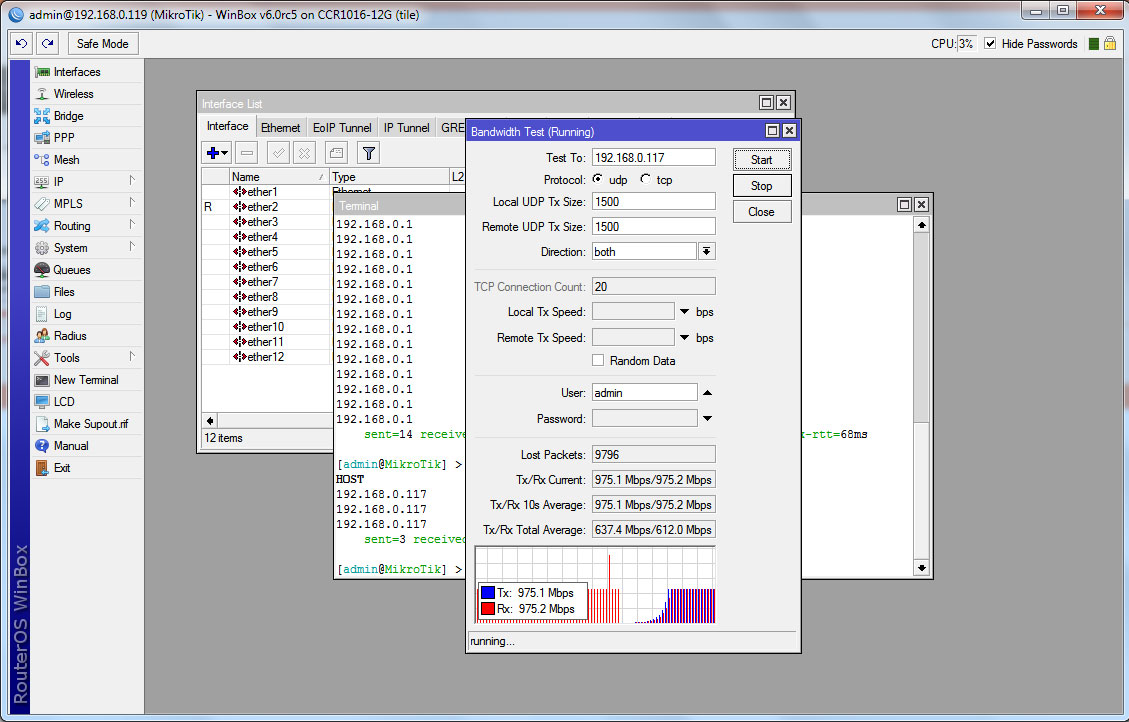

Запустивши тест між двома маршрутизаторами, нам вдалося досягти швидкості 975Mbps в обох напрямках і максимального завантаження всього в 3%, що практично і не відрізняється від наших тестів маршрутизатора CCR1036-12G-4S.

Швидкість передачі даних, у цьому випадку, була трохи вищою, тому що на Mikrotik CCR1016-12G не була задіяна функція Firewall, що дозволило пакетам безперешкодно проходити через маршрутизатор.

Висновки

Звичайно ж ми не проводили повноцінних тестів, але навіть ті незначні спроби, що ми зробили, дали ясно зрозуміти, що маршрутизатори Mikrotik Cloud Core Router, як і заявляє їх виробник - розраховані виключно на промислове використання, і можуть бути сміливо віднесені до пристроїв операторського класу. Адже навіть молодша модель CCR1016-12G має такий величезний потенціал, що задіяти його звістку в побутових умовах практично неможливо.

Тим самим компанія Mikrotik вкотре довела, що не стоїть на місці, і її продукти, як і раніше, мають задоволені високий рівень виконання. І цього разу вони вийшли далеко за межі SOHO сегмента.

Маршрутизатори Mikrotik CCR1036-12G-4S та CCR1016-12G можуть бути використані для побудови локальних мереж найвищого рівня на середніх та великих підприємствах. А так само цілком підійдуть для потреб не великих і середніх провайдерів.

Олексій С., спеціально для LanMarket
