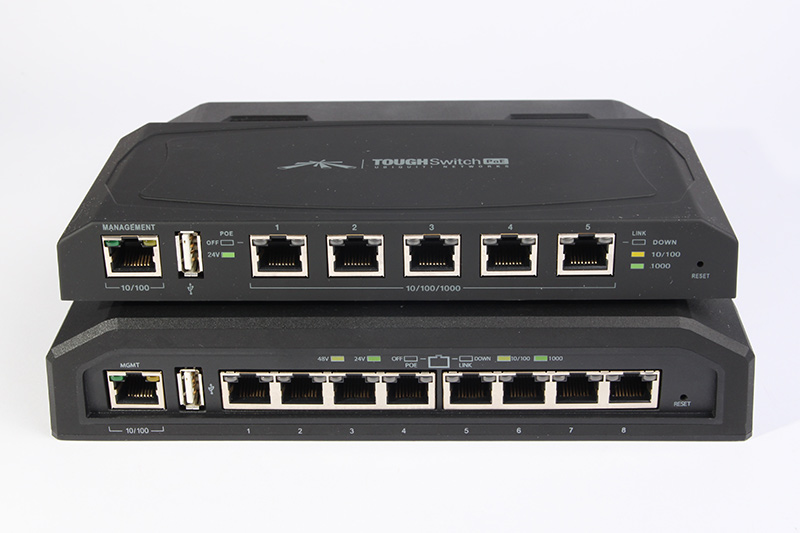

Огляд комутаторів Ubiquiti TOUGHSwitch PoE та TOUGHSwitch PoE PRO

Останнім часом, технологія передачі електроенергії спільно з даними по одному кабелю Power over Ethernet (PoE), набула дуже широкого поширення і продовжує набирати обертів. Так більшість сучасних бездротових точок доступу, як провайдерського класу, так і клієнтської частини, просто не мають навіть спеціалізованих роз'ємів для отримання електроживлення, воно здійснюється виключно за протоколом та технологією PoE. І поставляються вони не зі звичним блоком живлення, а із спеціалізованим PoE інжектором. У свою чергу, цей факт змусив задуматися інженерів компанії Ubiquiti Networks, над створенням єдиного універсального PoE концентратора, який зміг не тільки об'єднати в одну локальну мережу кілька окремих пристроїв, які отримують харчування таким чином, але й подавати на них електроенергію, позбавивши користувачів додаткового великого числа інжекторів. Саме завдяки такій ідеї, зовсім недавно, компанія представила на ринок нову лінійку комутаторів нового покоління Ubiquiti TOUGHSwitch PoE, з якими ми сьогодні й познайомимося.

Ubiquiti TOUGHSwitch PoE PRO

За традицією, почнемо наше знайомство зі старшою моделлю, яка має назву Ubiquiti TOUGHSwitch PoE PRO (Комутатор), з якого ми відразу можемо зрозуміти, що основне її призначення, це робота в жорстких індустріальних умовах і можливість витримувати значні навантаження операторського рівня.

Комплект поставки

Поставляється комутатор Ubiquiti TOUGHSwitch PoE PRO (Комутатор), у стандартній для обладнання компанії Ubiquiti Networks, картонній коробці чорного кольору, з кольоровою поліграфією. На упаковці нанесено зображення самого пристрою, логотип компанії виробника, назву та короткі характеристики. Загалом упаковка досить гідна, а для підтвердження автентичності є голографічна наклейка.

В упаковці розташувався сам комутатор, який щільно обкладений пористим матеріалом, що не дає можливості пошкодження в процесі транспортування. Оскільки блок живлення в TOUGHSwitch PoE PRO вбудований, то в комплект його поставки, входить тільки мережевий електрокабель і Quick Start Guide в друкованому вигляді, англійською мовою.

Зовнішній вигляд та інтерфейси

Витягаючи TOUGHSwitch PoE PRO (Комутатор) з упаковки, відразу звертаєш увагу на вагу, пристрій досить важкий. І це не дивно, адже воно забезпечене вбудованим блоком живлення, та до того ж досить потужним, щоб живити не тільки сам комутатор, але ще й 8 додаткових пристроїв.

В цілому, всім своїм виглядом, TOUGHSwitch PoE PRO (Комутатор) відразу ж дає зрозуміти, що перед вами не просто звичайний рядовий комутатор, а щось більше. Його зовнішній вигляд, досить привабливий, корпус зі скошеними верхніми кутами та фігурна кришка виглядають ефектно.

Всі основні інтерфейси, а саме порт керування 10/100Mbps Fast Ethernet, UBS порт та 8 10/100/1000Mbps Gigabit Ethernet портів, розташовані в передній частині пристрою. Там же праворуч, розташувалася і єдина кнопка - Reset.

Верхня та бічні поверхні, рясно перфоровані для покращення теплообміну та кращого охолодження комутатора. А на задній частині є роз'єм для підключення мережевого кабелю живлення.

Технічні характеристики

Так як Ubiquiti TOUGHSwitch PoE PRO (Комутатор), це в першу чергу - комутатор, то до основних характеристик можна віднести наявність восьми 10/100/1000Mbps Gigabit Ethernet портів та одного 10/100Mbps Fast Ethernet порту для керування пристроєм. У другу чергу, це універсальний PoE концентратор, і тому тут варто відзначити, що кожен з восьми портів, здатний подавати електроживлення за технологією Power over Ethernet на пристрої, підключені до них, яке може перебувати в межах 45-48V або 22-24V постійного струму з споживаної потужністю 18W на кожен такий пристрій. Причому напруга для кожного з портів може бути встановлена індивідуально. Додатково, кожен із портів має захист від статичної електрики (ESD Protection), напругою до 24kV та світлодіодну індикацію, що відображає підключення, швидкість та активність з'єднання.

Крім того, TOUGHSwitch PoE PRO (Комутатор), як і будь-який інший комутатор цієї серії, можна сміливо назвати керованим, тому для забезпечення роботи програмної частини, він побудований на базі мережевого MIPS24K процесора з тактовою частотою в 400MHz, має 64MB вбудованої системної оперативної пам'яті та 8МБ пам'яті для зберігання програмного коду.

Габаритні розміри пристрою складають 210x185x41мм, а маса - 1.24кг.

Комутатор TOUGHSwitch PoE PRO, також забезпечений портом USB 2.0 Type A, однак, виробник ще сам не вирішив, для яких цілей його можна використовувати, і навіть у супровідній документації, цей порт позначений як "Зарезервований для майбутнього використання".

Ubiquiti TOUGHSwitch PoE

Розглянувши ближче старшу модель, перейдемо до молодшої, яка має таку назву, тільки без приставки PRO в кінці. Незважаючи на це, вона теж варта уваги, і здатна забезпечити роботу п'яти окремих пристроїв.

Комплект поставки

Як і старша модель, Ubiquiti TOUGHSwitch PoE поставляється в упаковці з якісного картону з кольоровою поліграфією чорного кольору. На упаковці є зображення самого пристрою, його назва, логотип компанії виробника, короткі характеристики та можливості даного комутатора. Всередині коробки, пристрій та аксесуари укладено в окремий лоток, що не дозволяє їм вільно переміщатися.

У комплект поставки, крім TOUGHSwitch PoE (Комутатор), входить зовнішній блок живлення, з вихідною напругою 24V постійного струму, і потужністю 2.4А. Мережевий шнур для блоку живлення, фурнітура кріплення (шурупи для кріплення до стіни) та друкована інструкція англійською мовою.

Зовнішній вигляд та інтерфейси

Як і “старший брат”, TOUGHSwitch PoE (Комутатор) має досить привабливий зовнішній вигляд, за рахунок корпусу зі скошеними верхніми кутами, проте його розмір набагато менше, як у принципі і вага, за рахунок зовнішнього блоку живлення у цієї моделі досить не великий . І мабуть, з цієї ж причини вентиляційні отвори зроблені тільки на задній частині пристрою.

Як і належить, всі інтерфейси, включаючи порт управління 10/100Mbps Fast Ethernet, UBS порт та п'ять 10/100/1000Mbps Gigabit Ethernet портів, розташовані в передній частині пристрою. Там само, як і раніше, є і кнопка – Reset.

На верхній кришці тільки напис з назвою моделі і все.

Задня частина, окрім вже згаданої, перфорації корпусу, що служить для покращення теплообміну, має один роз'єм живлення.

А на нижній частині корпусу є ніжки, які запобігають ковзанню пристрою по столу або іншій горизонтальній поверхні, і спеціальні отвори, що дозволяють кріпити його до стіни.

Технічні характеристики

Технічні характеристики Ubiquiti TOUGHSwitch PoE (Комутатор), трохи слабше ніж у Ubiquiti TOUGHSwitch PoE PRO (Комутатор), але це і зрозуміло, адже це молодша модель.

Так TOUGHSwitch PoE (комутатор), має всього п'ять 10/100/1000Mbps Gigabit Ethernet портів і один 10/100Mbps Fast Ethernet порт для керування пристроєм. Та й у плані подачі харчування за протоколом PoE, він трохи слабший. Тому що може подавати живлення на інші пристрої лише в межах 22-24V постійного струму. Хоча і максимальне навантаження на кожен з портів, як і раніше, залишилося в рамках 18W.

Як і всі комутатори цієї серії, він побудований на базі мережевого процесора MIPS24K з тактовою частотою в 400MHz, має 64MB вбудованої системної оперативної пам'яті і 8MB пам'яті для зберігання програмного коду. Що дозволяє йому добре справлятися з високими навантаженнями і мати досить високу пропускну здатність.

При цьому габаритні розміри становлять 197x87.5x27.3мм, а вага всього 250г.

Як і старша модель, TOUGHSwitch PoE, також оснащений портом USB 2.0 Type A, який також - "Зарезервований для майбутнього використання".

Тепер, ознайомившись з обома комутаторами Ubiquiti TOUGHSwitch PoE, можна сміливо переходити до детальнішого їх вивчення і спробувати їх, так би мовити "у справі". Почнемо ми звичайно з програмного забезпечення.

Програмне забезпечення

Ми вже згадали про те, комутатори Ubiquiti TOUGHSwitch PoE є керованими. Для цього вони мають власне програмне забезпечення, доступ до якого можна отримати через спеціалізований порт Ethernet, розташований на передній панелі.

Виконане це програмне забезпечення на безі web-технологій і має звичний для багатьох шанувальників компанії Ubiquiti інтерфейс. Який, до речі, є досить зрозумілим і простим у використанні.

На головній сторінці, надана вся статистична інформація про стан усіх портів, їх активність та пропускну спроможність.

Вкладка Device, що відповідає за функції управління пристроєм в цілому, тут можна привласнити йому IP адресу або вказати отримання адреси за допомогою DHCP клієнта, вказати ім'я пристрою, керувати іншими мережевими протоколами та функціями, наприклад увімкнути/вимкнути web-сервер або доступ за протоколами Telnet або SSH. Тут відбувається управління такими функціями комутатора як SNMP Agent, NTP Client, Dynamic DNS та багато іншого, включаючи ведення системного лога та оновлення версії ПЗ.

На вкладці Ports відбувається базове управління кожним із портів TOUGHSwitch PoE. Включаючи їх конфігурацію, керування живленням PoE, налаштування оповіщень та інше.

Керування віртуальними мережами VLAN здійснюється на однойменній вкладці, де можна створювати такі мережі як для всього пристрою, так і для окремих портів.

І остання вкладка Alerts призначена для відстеження системного лога та виявлення можливих неполадок по окремих портах.

Так що, як ми можемо бачити, функціонал у цих комутаторів, досить великий і окрім можливості об'єднати в одну мережу велику кількість пристроїв, що отримують живлення по протоколу PoE, TOUGHSwitch PoE може цілком непогано справлятися з розподілом трафіку віртуальних мереж та деякими іншими корисними функціями. Також хочеться відзначити наявність сторожового таймера WatchDog, що дозволяє контролювати стан пристрою і виконувати перезавантаження у разі зависання або інших збоїв у роботі, що значно підвищує його надійність і забезпечує додаткову відмовостійкість мережі.

Застосування та експлуатація

Безумовно, головною перевагою всіх комутаторів серії TOUGHSwitch PoE є можливість не тільки об'єднувати в єдину мережу кілька окремих мережевих пристроїв, а й подавати на них живлення по протоколу PoE, тим самим зменшивши кількість додаткового обладнання (інжекторів). І це може бути вкрай корисним у тому випадку, якщо у вашому розпорядженні є деяка кількість бездротових точок доступу, що окремо стоять, IP камер і т.д.

У нашому випадку, ми тестували Ubiquiti TOUGHSwitch PoE, як і рекомендовано виробником, у зв'язку з найновішим маршрутизатором Ubiquiti EdgeRouter Lite , огляд якого ви можете прочитати тут . І як можна бачити з графіків наведених у цьому огляді, середнє навантаження на мережу, становила близько 600-900Mbps, з якою так само легко, як і маршрутизатор, справлявся і комутатор. Не викликавши жодного нарікання з нашого боку, і не будучи вузьким місцем.

Всі пристрої, що підключаються для тестів (Mikrotik SXT-G, Ubiquiti NanoStation M5, IP камери Ubiquiti AirVision і т.д.) чудово отримували живлення і працювали у зв'язці з TOUGHSwitch PoE.

Висновки

Хороша ідея та чудова її реалізація дозволила інженерам Ubiquiti Networks дати в руки системних адміністраторів чудовий інструмент, за допомогою якого можна оптимізувати роботу більшості сучасних локальних мереж.

Ці комутатори можуть стати чудовим вибором, як для невеликих провайдерів, зокрема, що пропонують послуги бездротового підключення до мережі, так і для підприємств з розвиненою мережевою інфраструктурою, які використовують для своїх потреб пристрій, що живиться за технологією Power over Ethernet, і навіть для приватних осіб , які хочуть мати у своєму розпорядженні надійний комутатор та джерело живлення в одному корпусі.
