Огляд комутатора Mikrotik CRS125-24G-1S-2HnD-IN

24.02.2014
Поділитись у:
*/?>

Огляд комутатора Mikrotik CRS125-24G-1S-2HnD-IN

Надзвичайно цікавий пристрій від компанії Mikrotik, про який ми сьогодні поговоримо, це багатопортовий, гігабітний комутатор Mikrotik CRS125-24G. А цікавий він тим, що незважаючи на те, що виробником, цей пристрій заявлено як керований L3 комутатор, працює він під управлінням фірмової мережевої операційної системи Mikrotik RouterOS і при бажанні може виступати в ролі повноцінного маршрутизатора, з 24 портами.

На момент написання цієї статті, лінійка Cloud Router Switch, була представлена трьома моделями: CRS125-24G-1S-IN , CRS125-24G-1S-2HnD-IN та CRS125-24G-1S-RM . Всі вони оснащені 24х Gigabit Ethernet портами, 1х SFP портом, 1х USB портом та 1х послідовним портом управління. Різниця між моделями, полягає в тому, що друга, додатково оснащена бездротовим Wi-Fi інтерфейсом, про що свідчить індекс 2HnD-IN в її назві, а третя, з індексом RM, поставляється в Rockmount корпусі, для монтажу в стандартну 19” стійку .

А докладніше про все це ми розповімо нижче, на прикладі моделі Mikrotik CRS125-24G-1S-2HnD-IN.

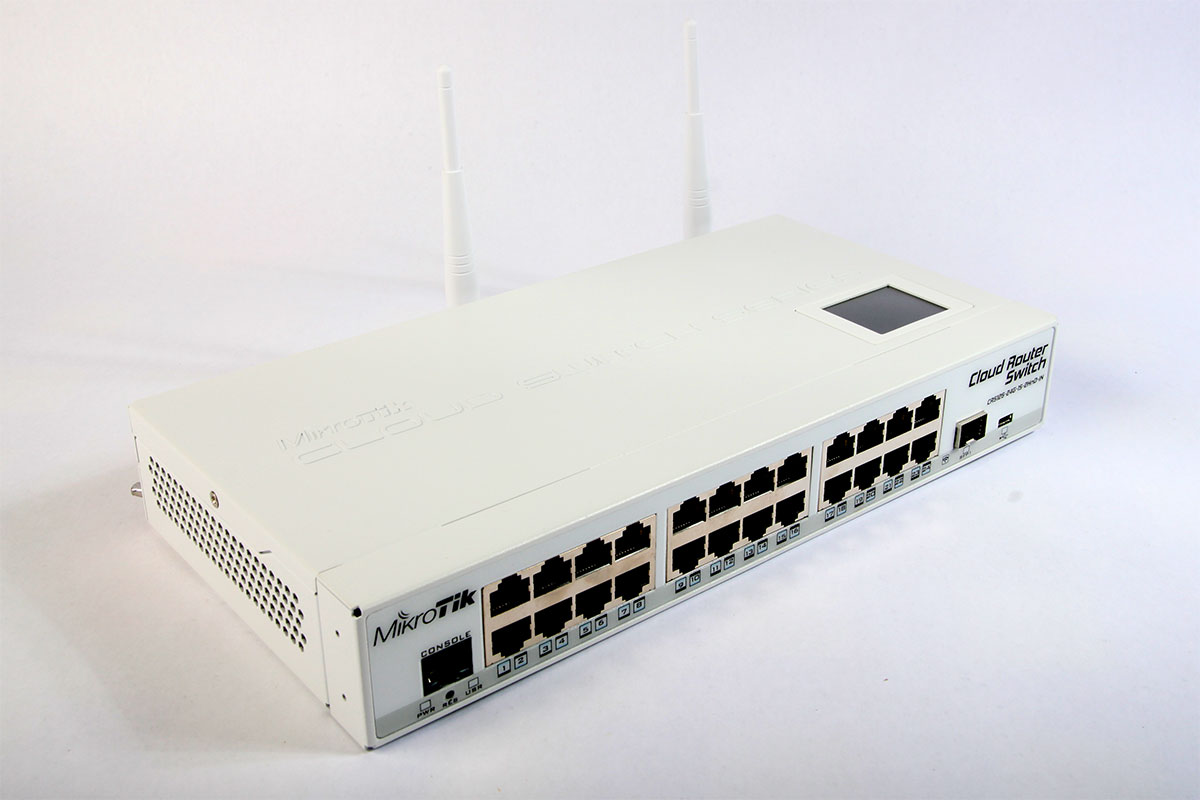

Mikrotik CRS125-24G-1S-2HnD-IN

Комплект поставки

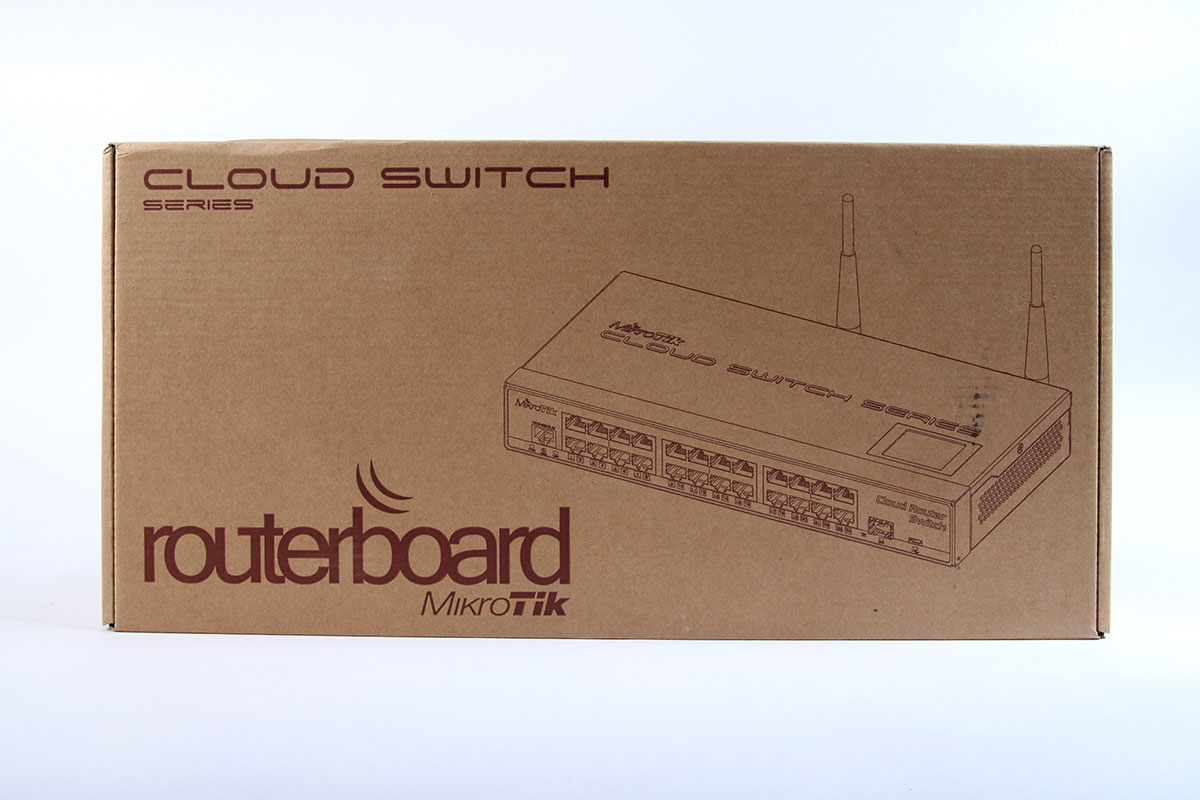

Поставляється CRS125-24G-1S-2HnD-IN, у звичній для продукції Mikrotik, упаковці із “зеленого” картону, що переробляється. Із зображенням самого пристрою, його маркуванням та логотипом Mikrotik Routerboard . На боці коробки є невелика етикетка з серійним номером і MAC адресами інтерфейсів.

Упаковка Mikrotik CRS125-24G-1S-2HnD-IN

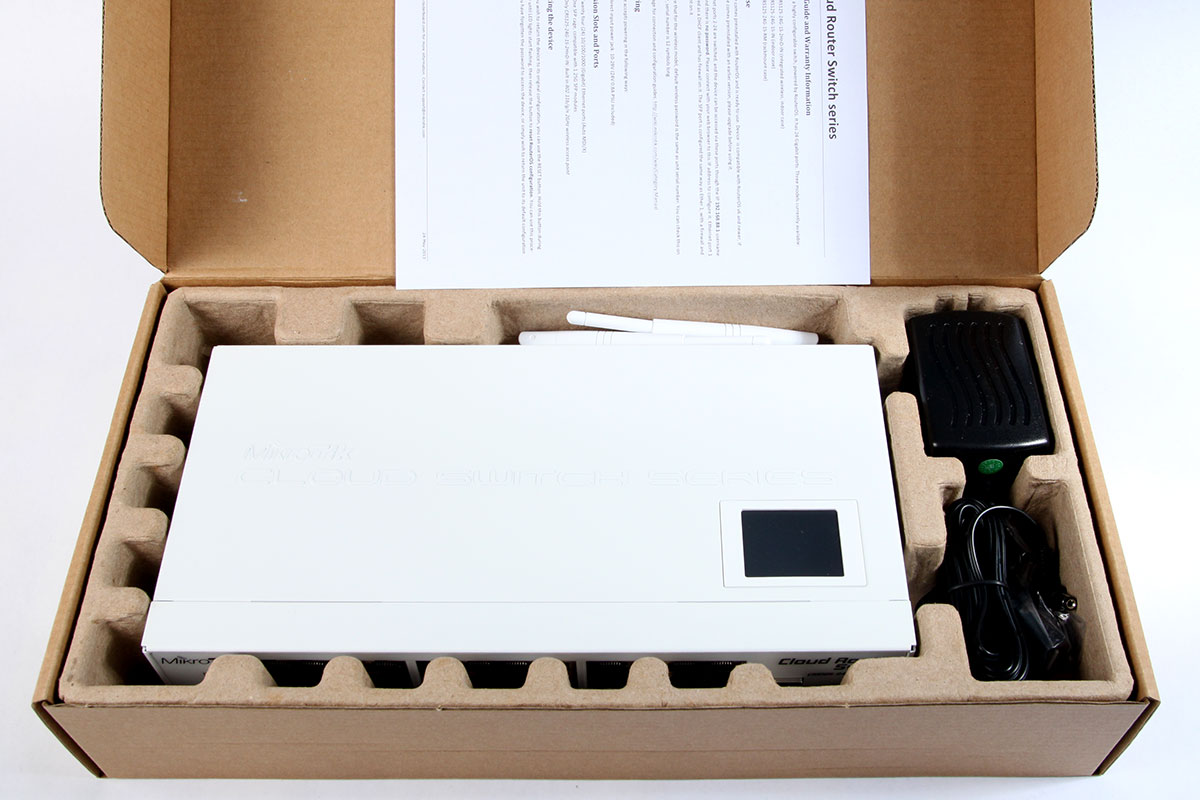

А всередині, добре укладений у спеціальний лоток, та ізольований, щоб уникнути пошкодження в процесі транспортування, від інших елементів, що входять до комплекту постачання, знаходиться сам комутатор.

Упаковка CRS125-24G-1S-2HnD-IN

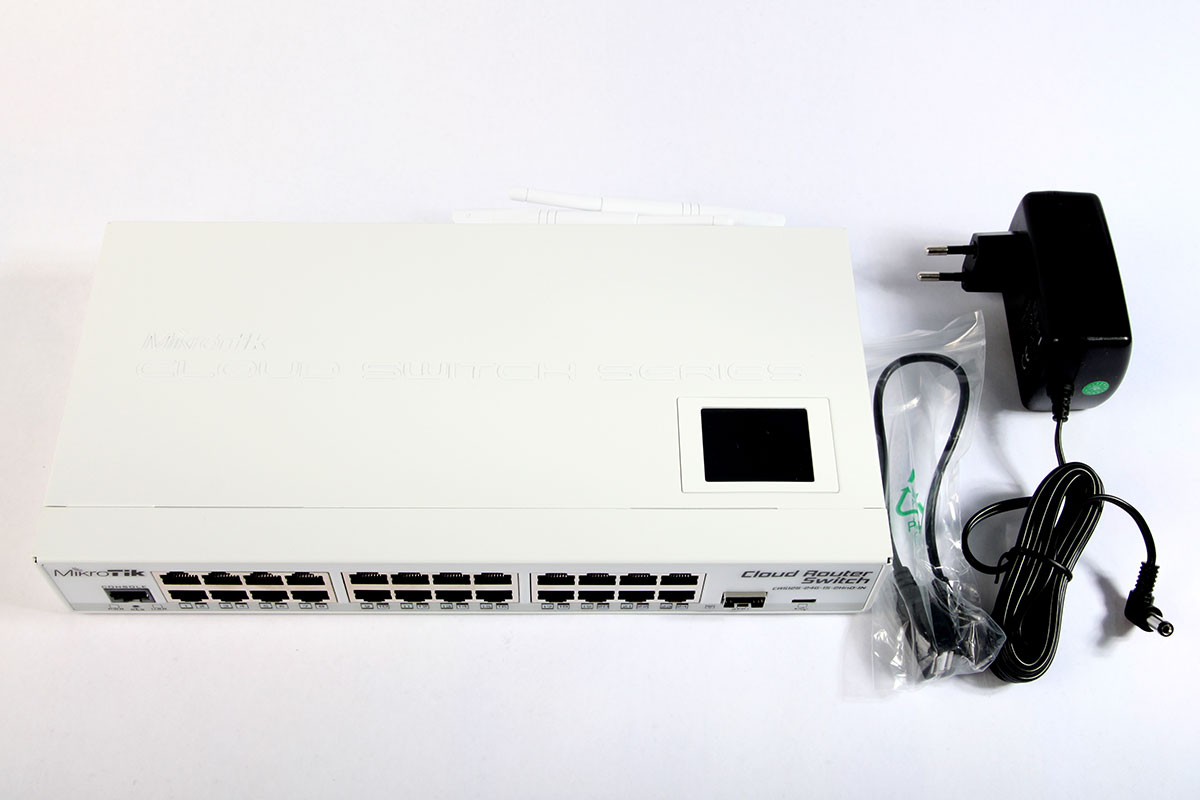

Комплект поставки

Mikrotik CRS125-24G-1S-2HnD-IN, не дуже великий, але цілком самодостатній, для початку експлуатації пристрою, "прямо з коробки". До нього входить:

- комутатор CRS125-24G-1S-2HnD-IN

- блок живлення

- перехідник MikroUSB тип B (male)

- USB тип A (female)

Комплект поставки Mikrotik CRS125-24G-1S-2HnD-IN

Зовнішній вигляд та інтерфейси

Відразу після розпакування, перед нами постає CRS125-24G у витонченому металевому корпусі білого кольору, і такими ж білими антенами. Він усім своїм виглядом, вселяє надійність та потужність.

За своїми габаритами комутатор не дуже великий - 285x145x45mm, він цілком відповідає розмірам звичайного 24х портового пристрою.

Корпус Mikrotik CRS125-24G-1S-2HnD-IN виконаний з металу та зверху покритий порошковою фарбою. Якість складання при цьому - ідеальна, немає ніяких зазорів чи дефектів. На верхній кришці комутатора видавлений логотип компанії Mikrotik і назва Cloud Switch Series. Там же знаходиться сенсорний LCD дисплей.

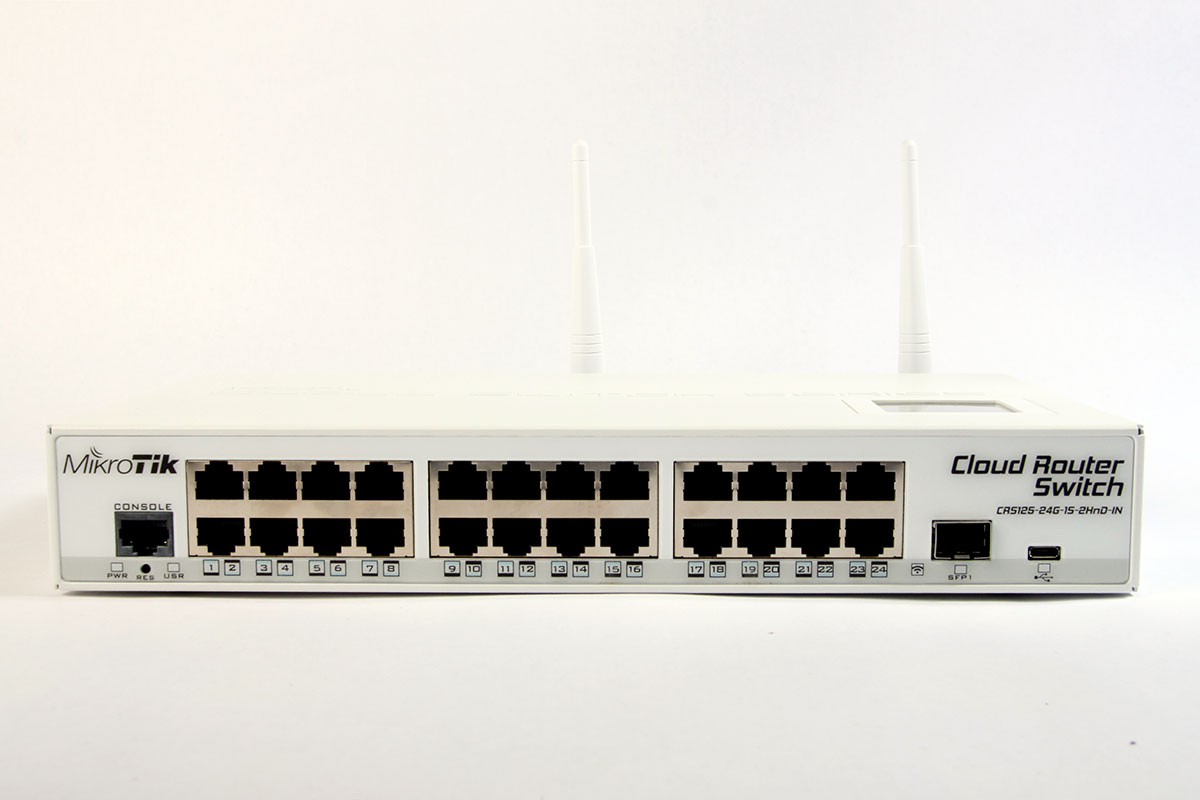

Усі основні порти, як і належить, розмістилися на передній панелі комутатора. Крім 24-х Gigabit Ethernet портів, тут можна знайти RJ-45 послідовний порт управління (Serial Port), в лівій частині, там же, і кнопка скидання. І SFP порт і microUSB роз'єм праворуч. При цьому, нижня смуга передньої панелі - це приховані за матовим пластиком, світлодіодні індикатори, що інформують про активність інтерфейсів, наявність живлення тощо.

Порты Mikrotik CRS125-24G-1S-2HnD-IN

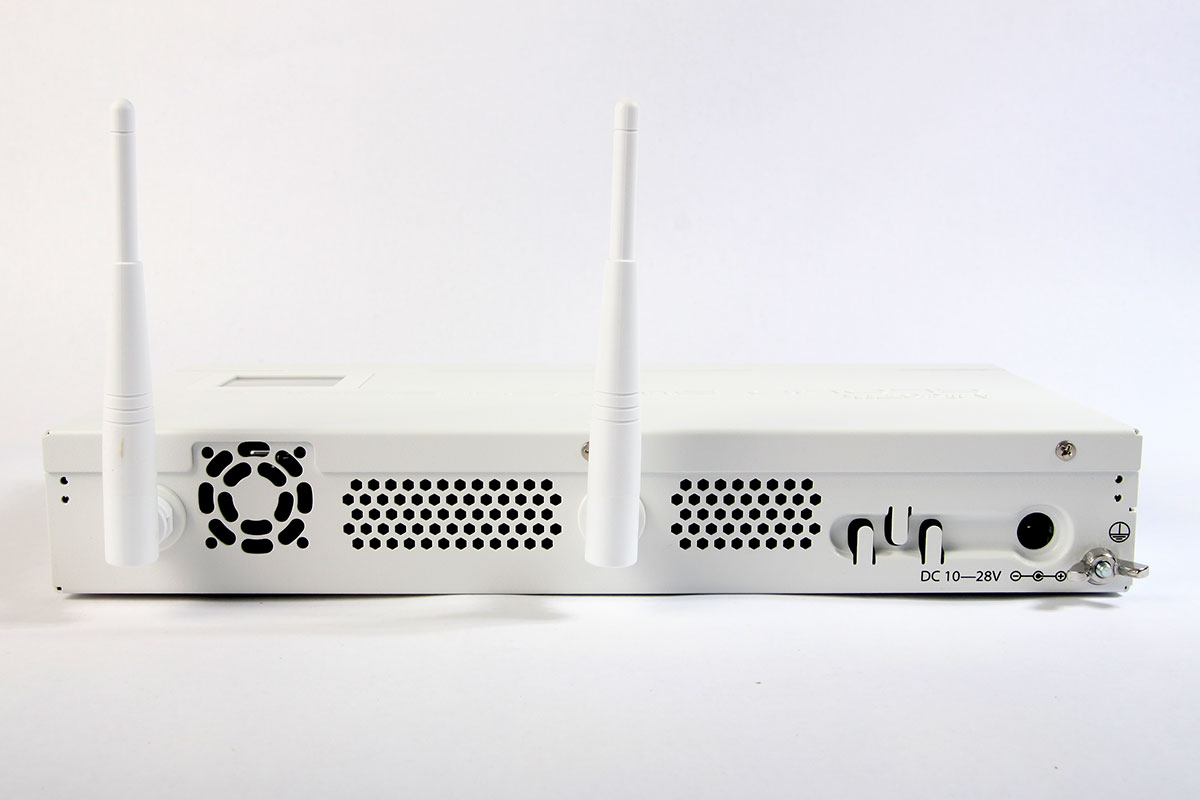

На задній панелі, ми можемо побачити роз'єм блоку живлення, затискач заземлення та дві незнімні антени бездротового інтерфейсу. Там же, чітко видно вентилятор охолодження та вентиляційну перфорацію.

Перфорация Mikrotik CRS125-24G-1S-2HnD-IN

Такою ж перфорацією, для покращення теплообміну та охолодження електронних компонентів, покриті і бічні сторони пристрою.

На нижній частині наклеєні чотири силіконові ніжки, що запобігають ковзанню комутатора по горизонтальній поверхні. А от отворів для кріплення CRS125-24G-1S-2HnD-IN на стіну, не передбачено.

Технічні характеристики

Відразу хочеться сказати, що як для керованого комутатора, Mikrotik CRS125-24G-1S-2HnD-IN володіє дуже неабиякими технічними характеристиками, повністю підходить всій Cloud серії виробника.

Побудовано всі комутатори CRS125-24G на базі сетового процесора Qualcomm Atheros AR9344-DC3A-R з тактовою частотою 600MHz, та забезпечені 128MB вбудованої оперативної пам'яті. Для зберігання даних використовується NAND пам'ять, об'ємом, так само 128MB, з можливістю встановлення декількох окремих операційних систем.

Мережевий інтерфейс, як уже говорилося, це 24х 10/100/1000Mbit/s Gigabit Ethernet портів з автоматичним визначенням швидкості та типу підключення Auto-MDI/X. Додатково, є SFP порт, що дозволяє використовувати модулі цього стандарту, для прямого підключення до оптоволоконних мереж, без використання засобів перетворення середовища (медіаконвертерів).

А якщо говорити про модель CRS125-24G-1S-2HnD-IN, вона додатково оснащена бездротовим інтерфейсом, що працює в частотному діапазоні 2.4GHz, і дозволяє розгортати бездротові мережі Wi-Fi, стандартів IEEE 802.11b/g/n, зі швидкістю передачі даних до 300 Мбіт/с. Сприяє цьому застосування технології 2x2 MIMO і наявність двох зовнішніх антен з коефіцієнтом посилення в 4dBi. Вихідна потужність бездротового інтерфейсу становить 1000mW (30dBm).

Усі комутатори CRS125 мають USB порт. Через який можна організувати підключення до бездротових мереж передачі даних 3G/4G за допомогою зовнішнього USB модему.

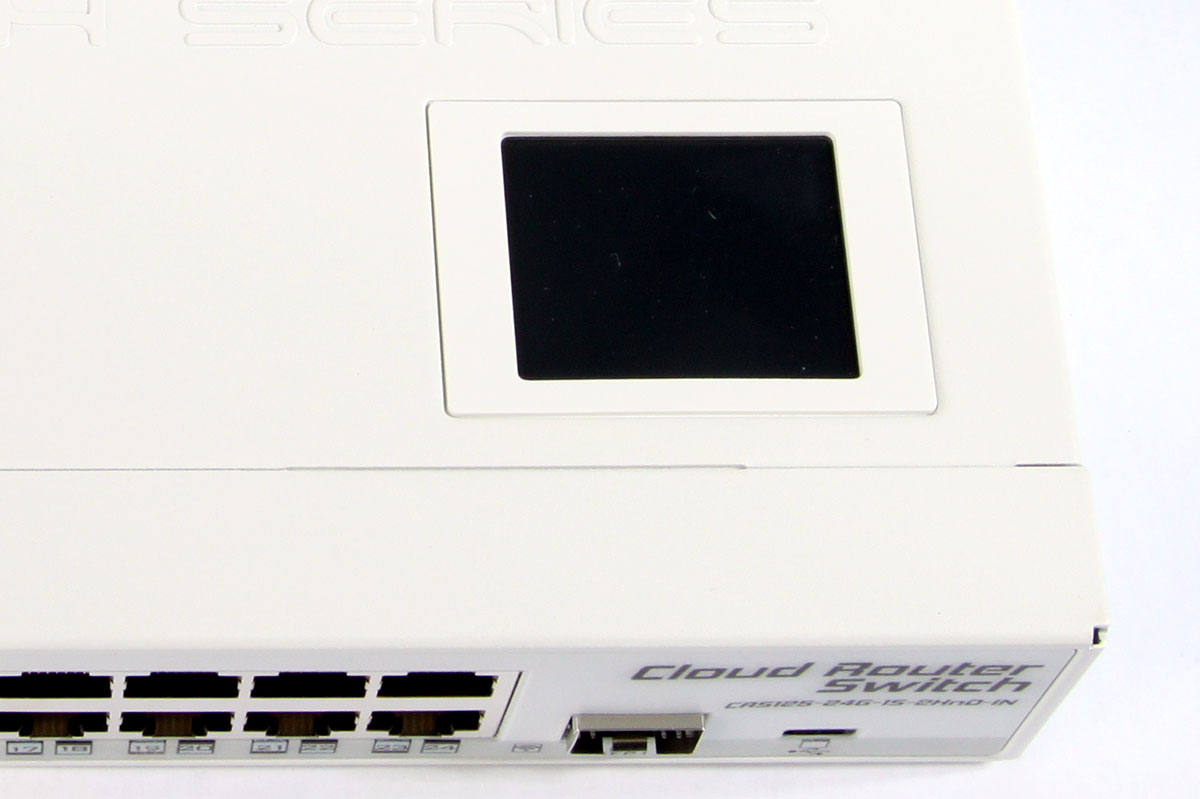

Не зайвим, буде і згадка про сенсорний LCD дисплей, за допомогою якого можна не тільки контролювати мережеві інтерфейси та з'єднання, але й керувати деякими функціями пристрою.

Дисплей Mikrotik CRS125-24G-1S-2HnD-IN

Основні особливості та програмне забезпечення

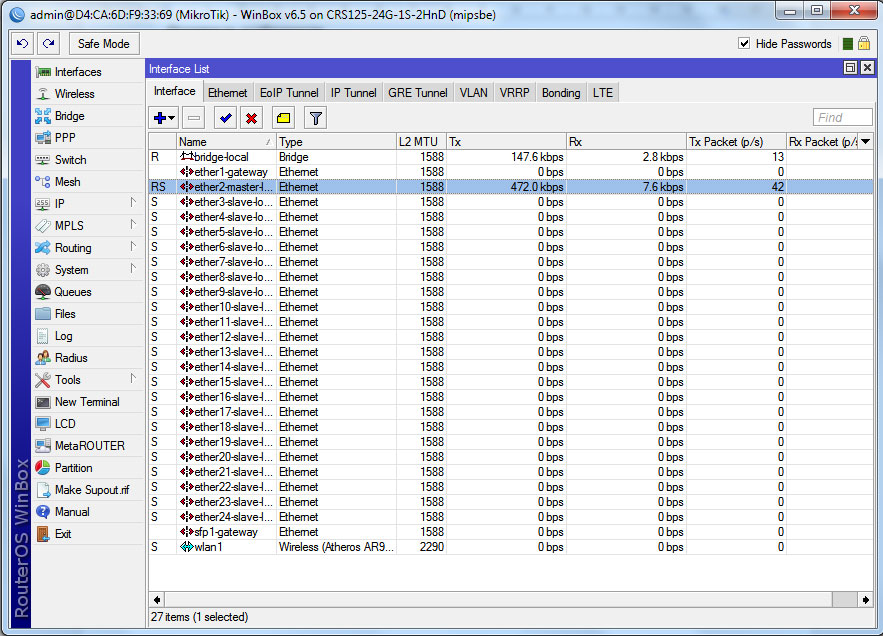

Головною особливістю Mikrotik CRS125-24G-1S-2HnD-IN, як і всієї серії Cloud Router Switch, є те, що працюють всі вони, під керуванням фірмової мережевої операційної системи Mikrotik RouterOS , причому, спочатку, з досить високим рівнем ліцензії L5. Що дозволяє використовувати ці пристрої, не тільки як якість комутаторів, але і як маршрутизатор з великою кількістю портів. Цьому, також сприяє досить потужне апаратне забезпечення, до речі, порівнянне з маршрутизаторами серії RB2011.

RouterOS CRS125-24G-1S-2HnD-IN

Таким чином, налаштування та експлуатація цих комутаторів, проводиться так само, як і більшості обладнання Mikrotik. Можна скористатися фірмовою утилітою Winbox або web інтерфейсом операційної системи, а також командним рядком через захищений протокол SSH.

Докладніше про роботу з операційною системою Mikrotik RouterOS, ви можете дізнатися з великої кількості статей, опублікованих на нашому сайті - Налаштування Mikrotik RouterOS. Та й взагалі, щоб розповісти про всі можливості цієї системи, не вистачить жодної статті.

Висновки

Що можна сказати, підбиваючи підсумок всього вищесказаного!? Устаткування Mikrotik – як завжди, на найвищому рівні. І незважаючи на те, що сам виробник, позиціонує Cloud Router Switch як керований L3 комутатор (навіть на сайті вони розміщені в розділі Switches), CRS125-24G-1S може цілком послужити в ролі повноцінного маршрутизатора SOHO.

У підсумку ми маємо чудовий Gateway маршрутизатор, 24-х портовий комутатор, Wi-Fi 802.11n роутер, плюс можливість підключення до оптоволоконних каналів зв'язку, і все це в одному компактному корпусі.

Він може стати чудовим вибором, для потреб середнього за масштабами підприємства або офісу, з великою кількістю мережевих пристроїв, проте з невеликим потоком трафіку. Так як, з урахуванням потужності, яка явно поступається серії Cloud Core Router, дані пристрої навряд чи зможуть впоратися з пропускною здатністю понад 1Gbit/s як маршрутизатор.

Але якщо говорити про Mikrotik CRS125-24G-1S, як про комутатора, то тут звичайно йому просто немає рівних. Особливо з огляду на відносно не високу вартість.
