Огляд IP камер Ubiquiti AirCAM та AirCAM Dome

Системи відеоспостереження вже давно стали стандартом забезпечення безпеки не тільки на підприємствах або в торгових точках, а й у приватних домоволодіннях і навіть у звичайних квартирах. А з урахуванням технологій передачі даних, що стрімко розвиваються, в тому числі і з відеокамер, за допомогою IP мереж, коли доступ до зображення з тієї чи іншої камери, можна отримати практично з будь-якої точки світу, де є глобальна мережа Інтернет, саме IP камерам, приділяється все більше уваги з боку більшості відомих брендів. Не винятком стала і Ubiquiti Networks , з камерами AirCAM і AirCAM Dome якої ми сьогодні й познайомимося.

Комплект поставки

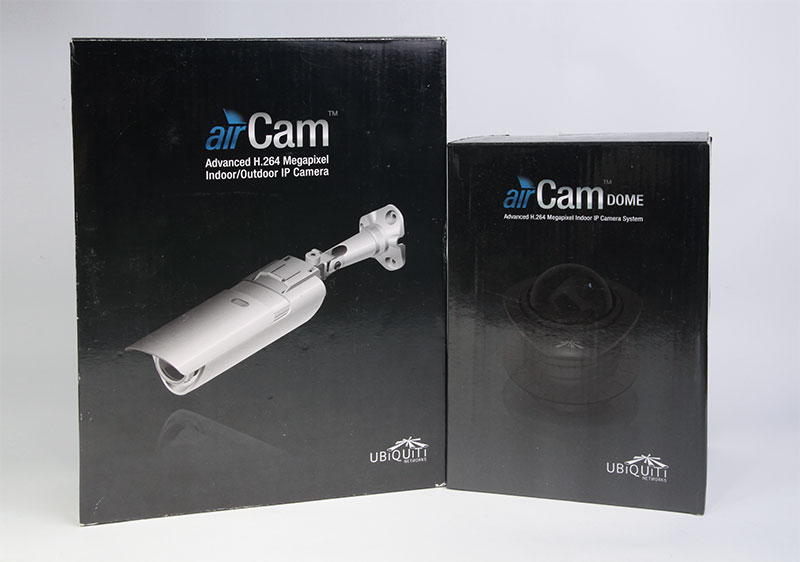

Як завжди, почнемо наш огляд з комплекту постачання обох камер, які постачаються, як і більшість обладнання компанії Ubiquiti Networks в упаковках із високоякісного картону з чудовою кольоровою поліграфією. На упаковках, крім зображення самих пристроїв та логотипу фірми виробника, багато іншої інформації, що включає не тільки характеристики та можливості AirCAM та AirCAM Dome, але й інформація про сертифікації та директиви, яких дотримувався виробник у процесі виготовлення самих пристроїв та їх компонентів. Також на упаковці є голографічна наклейка, що підтверджує автентичність пристроїв, що знаходяться всередині, і наклейка про проходження виробничого тесту з прізвищем інженера, який проводив його.

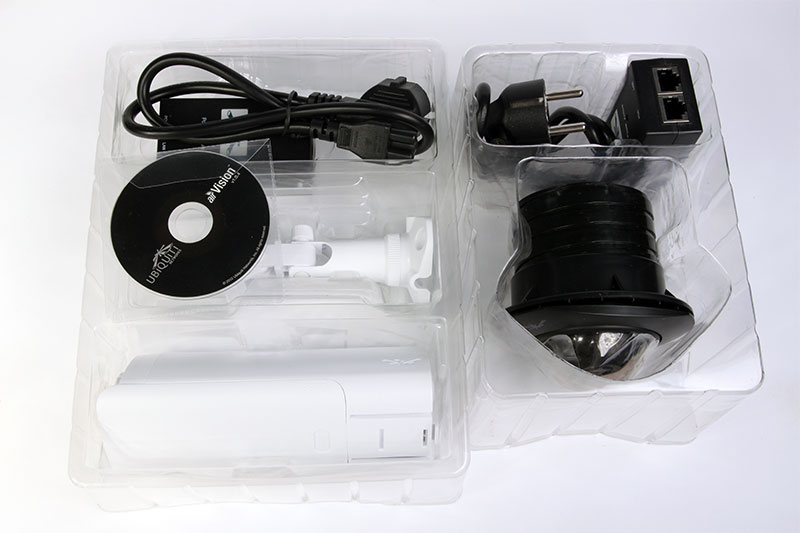

Усередині кожної упаковки, розташований пластиковий "блістер", зі спеціальними відсіками, в які укладені самі камери і всі елементи, що йдуть в комплекті. Все зроблено таким чином, що випадкове зміщення чогось у процесі транспортування просто не можливе. І як наслідок, пошкодження під час транспортування максимально мінімізовані.

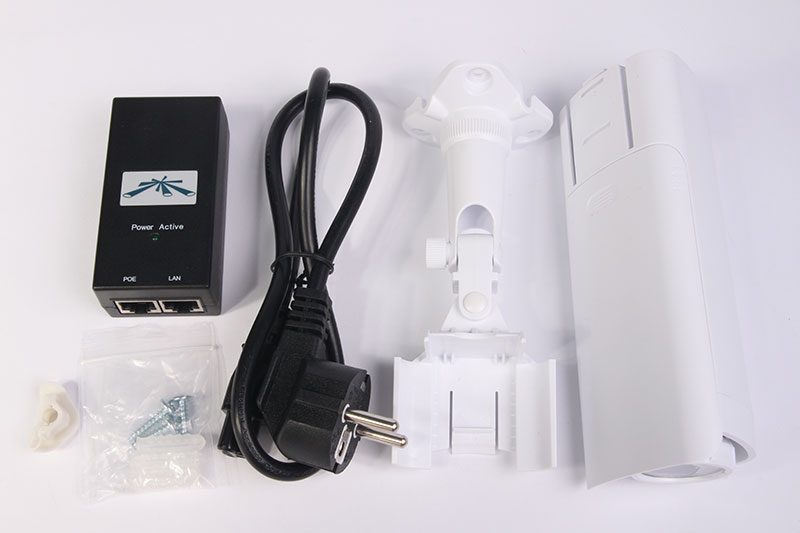

У комплект поставки Ubiquiti AirCAM включена сама камера, пластиковий кронштейн для кріплення на стіну або стелю, кріпильний матеріал, інжектор PoE з мережевим шнуром і диск з програмним забезпеченням, необхідним для організації системи відеоспостереження.

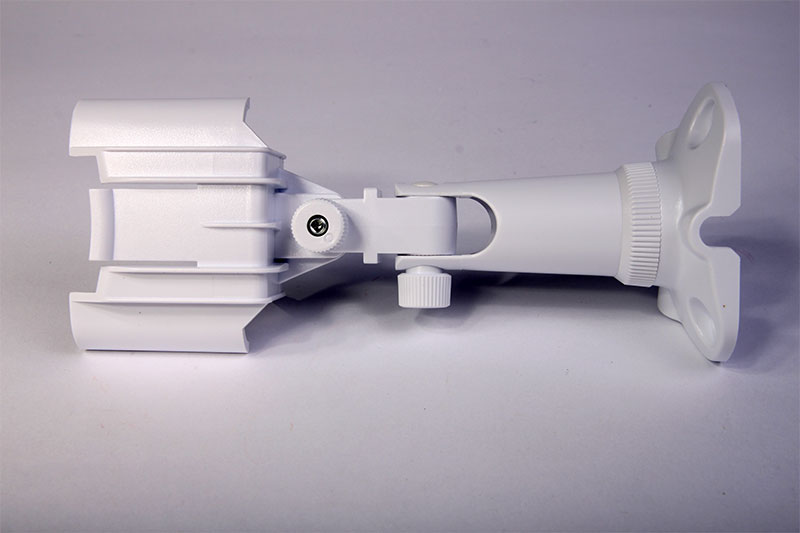

Окремо хочеться сказати про кронштейн. Хоч він і виконаний із пластику, але спроби зламати чи хоча б зігнути його руками, не привели до успіху. А ось сам вузол кріплення до нього камери, виглядає досить "тендітно" і як він поведеться згодом після декількох років на вулиці, сказати вкрай складно. Але сподіваємося на те, що виробник не дарма назвав цю камеру всепогодною, і подбав про те, щоб вона прослужила довгий час. Кронштейн має дві регулювальні гайки, що дозволяють змінити його конфігурацію таким чином, щоб досягти максимально зручного огляду.

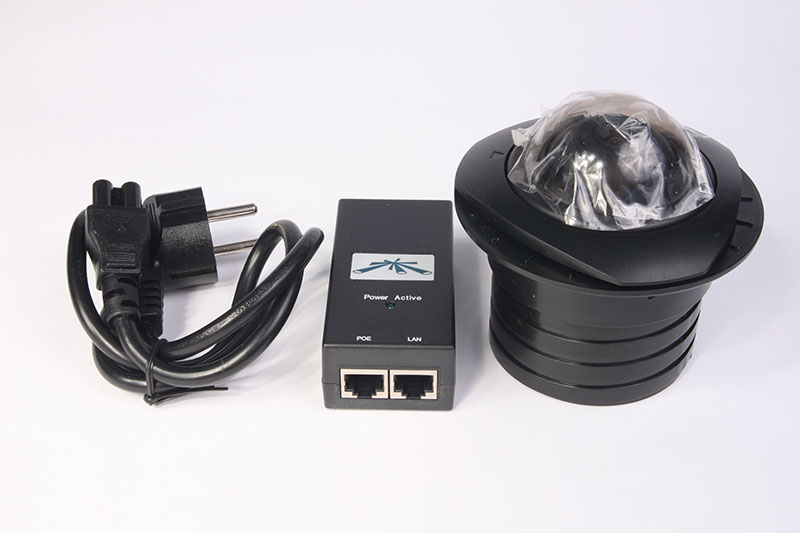

Комплект поставки Ubiquiti AirCAM Dome простіший. Так як вона призначена для монтажу в стелю, її корпус відразу обладнаний контровою гайкою, а в комплект входить тільки PoE інжектор і мережевий шнур до нього.

Зовнішній вигляд та інтерфейси

Як і личить обладнання Ubiquiti Networks, IP камери AirCAM і AirCAM Dome мають дуже високий рівень виробництва. Їхні корпуси виконані з високоякісного пластику. Немає жодних слідів облої або не якісного лиття, всі деталі дуже якісно підігнані одна до одної, нічого не скрипить і не бовтається. Всі засувки і рухливі частини дуже ретельно опрацьовані, і складання та встановлення не викликає будь-яких труднощів.

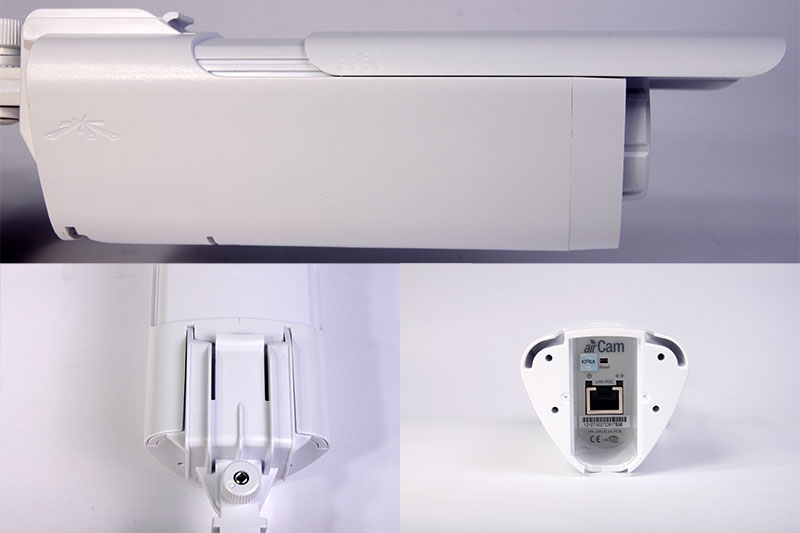

Так IP камера AirCAM має передній козирок, що зрушується, покликаний захистити її від засвічування сонячними променями і попадання краплею дощу або снігу на об'єктив, у разі використання поза приміщеннями. А на задній її частині є кріплення для кронштейна і кришка, що закриває від забруднень і від попадання вологи мережевий порт пристрою.

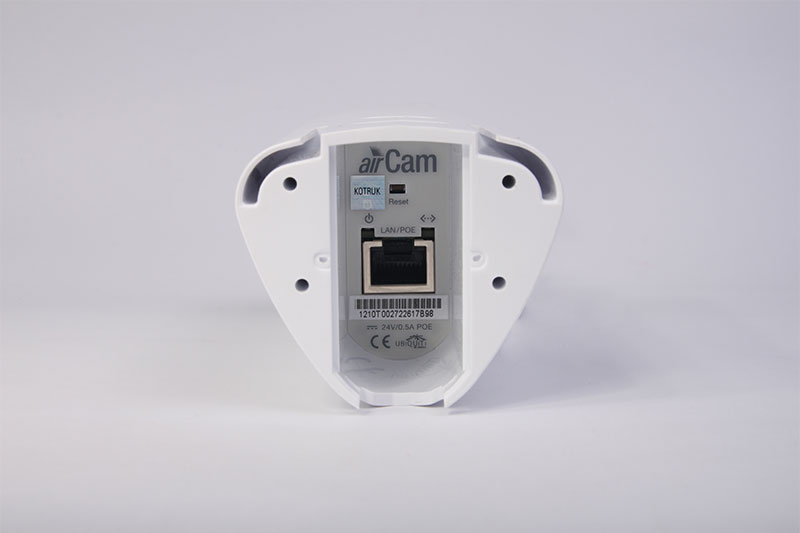

Ubiquiti AirCAM обладнана одним 10/100Mbit/s портом Ethernet, через який здійснюється і живлення камери по протоколу PoE, і кнопкою скидання, так само розташованої в задній частині пристрою. Там же, прямо біля Ethernet порту, є два світлодіодні індикатори, один з яких інформує про наявність живлення, а другий про з'єднання з локальною мережею.

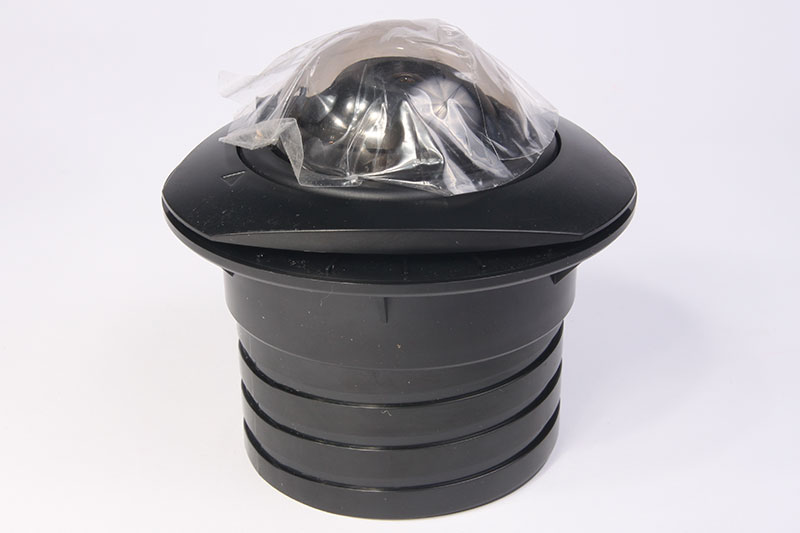

IP камера AirCAM Dome розрахована на застосування всередині приміщень та установку стель. Тому має зовсім інше конструктивне виконання. Її об'єктив захований під сферичним ковпаком із прозорого пластику, а її інтерфейси, розташовані на задній частині, не мають жодних захисних кришок чи кожухів.

За спеціальним різьбленням на її корпусі накручується широка пластикова гайка-кільце за допомогою якої камера закріплюється в стельових гіпсокартонних або інших конструкціях. При цьому нахил і поворот навколо своєї осі камери, можна регулювати незалежно від положення зовнішнього корпусу.

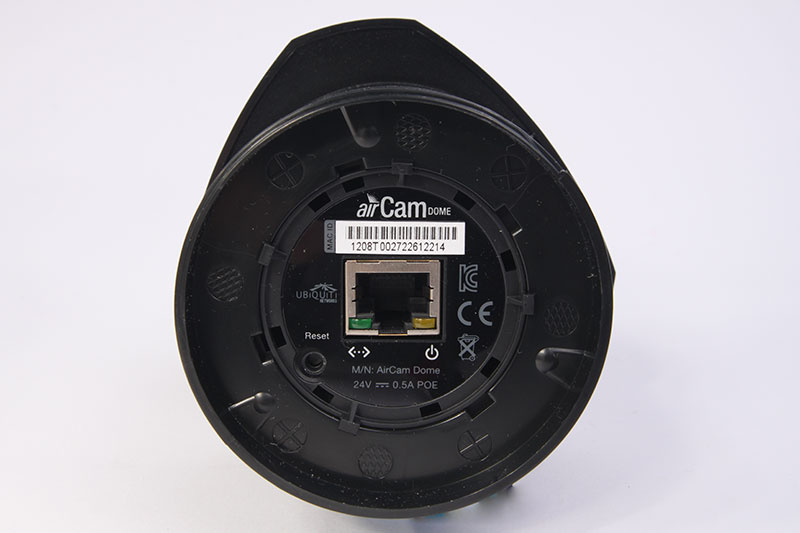

У задній частині AirCAM Dome розташований один 10/100Mbit/s Ethernet порт, через який здійснюється і живлення камери по протоколу PoE, і кнопкою скидання. Прямо біля Ethernet порту є два світлодіодні індикатори, один з яких інформує про наявність живлення, а другий про з'єднання з локальною мережею. Якщо витягнути камеру із зовнішнього кожуха, то на його боці можна знайти роз'єм для встановлення карти пам'яті стандарту microSD, призначеної для збереження невеликого за часом проміжку відеоряду, який можна встановити безпосередньо в інтерфейсі управління камерою.

Технічні можливості

За своїми технічними характеристиками ці дві камери досить схожі. Вони обидві мають RGB CMOS ¼" сенсор з прогресивною розгорткою. Здатні видавати зображення з роздільною здатністю 1MP/HDTV 720p і частотою 30 кадрів в секунду. Обидві побудовані на базі ARM-based 32-bit RISC процесора та забезпечені 128MB DDR2 SDRAM оперативної пам'яті та 8MB Flash-пам'яті. Мають один 10/100Mbit/s Fast Ethernet порт з автоматичним визначенням типу і швидкості підключення, що дає можливість подачі живлення на пристрої по протоколу PoE з напругою в 24V.

Але є також і значні технічні відмінності між ними.

Ubiquiti Networks AirCAM обладнана об'єктивом з фокусною відстанню 4.0mm та діафрагмовим числом F1.5, який має горизонтальний кут огляду в 47°. А її споживана потужність складає близько 2.4W.

Тоді як Ubiquiti Networks AirCAM Dome обладнана об'єктивом з фокусною відстанню 1.96mm і діафрагмою F2.0. Має ширший кут огляду по горизонталі – 90°. І споживає трохи більше електроенергії – 3.5W.

А ще, має вбудований мікрофон з чутливістю -42±3dB і слотом для встановлення карт пам'яті стандарту microSD.

Програмне забезпечення

Всі камери сімейства AirCAM працюють під управлінням власного програмного забезпечення airVision. При цьому кожна IP камера має власний web-інтерфейс, з можливістю перегляду відео потоку і, звичайно ж, завдання необхідних параметрів її конфігурації.

Спочатку коротко ознайомимося з web-інтерфейсом самих камер.

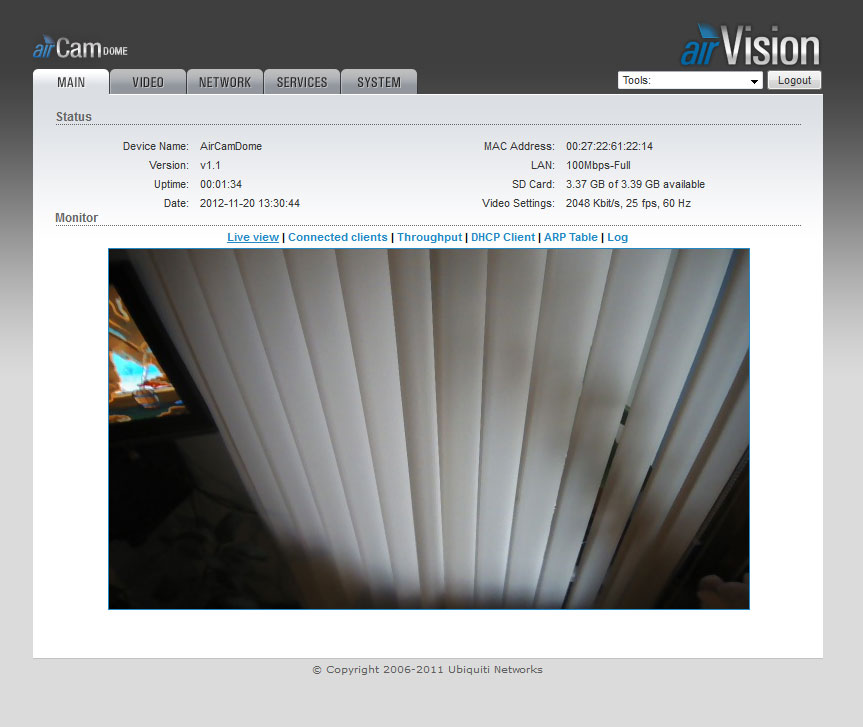

Перша інформаційна сторінка, на ній, так само можна бачити все, що відбувається в полі зору камери.

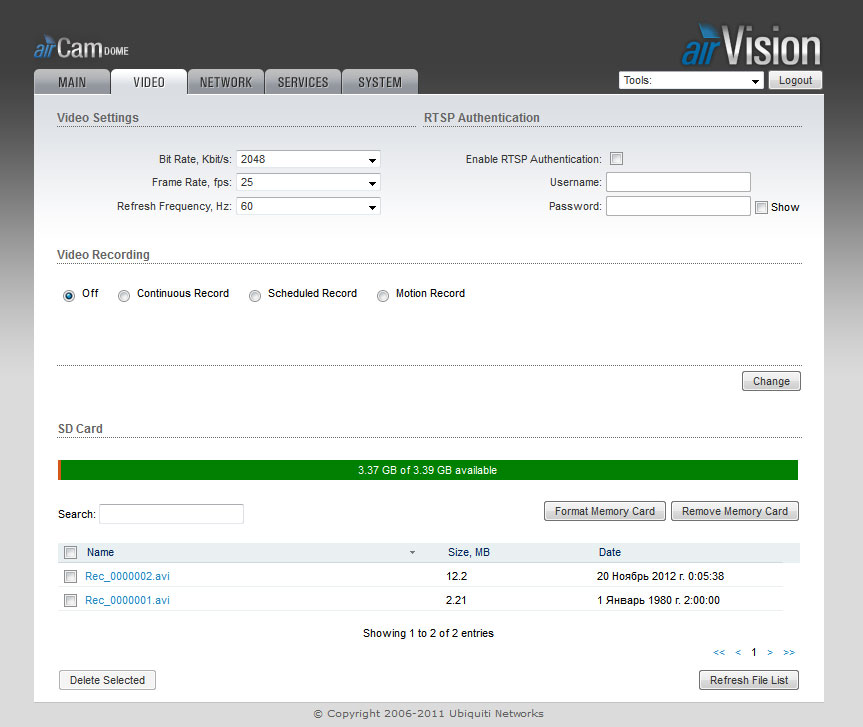

На вкладці Video ми можемо керувати параметрами відеопотоку. Встановіть такі параметри як Bit Rate, Frame Rate та частоту оновлення кадру. Є також можливість керувати режимами запису. Постійний запис, запис за таймером та запис при виявленні руху. У випадку з камерою AirCAM Dome, на цій же вкладці здійснюється керування записаним на microSD карту матеріалом.

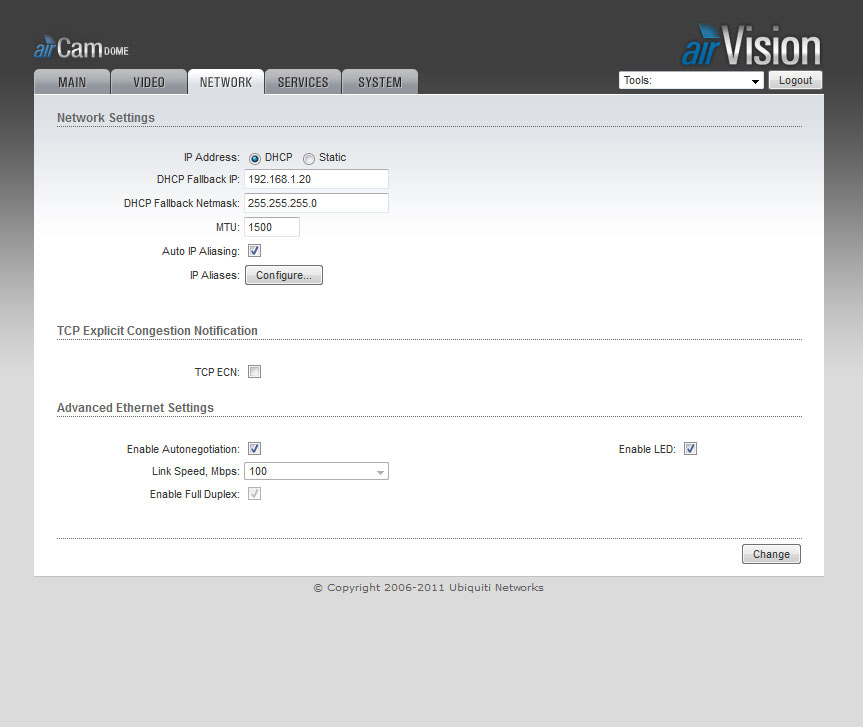

На вкладці NETWORK, як і випливає з її назви, проводиться налаштування основних параметрів мережі AirCAM. Тут можна вказати статичний IP для неї, або доручити це завдання DHCP клієнту. І настроїти деякі інші параметри.

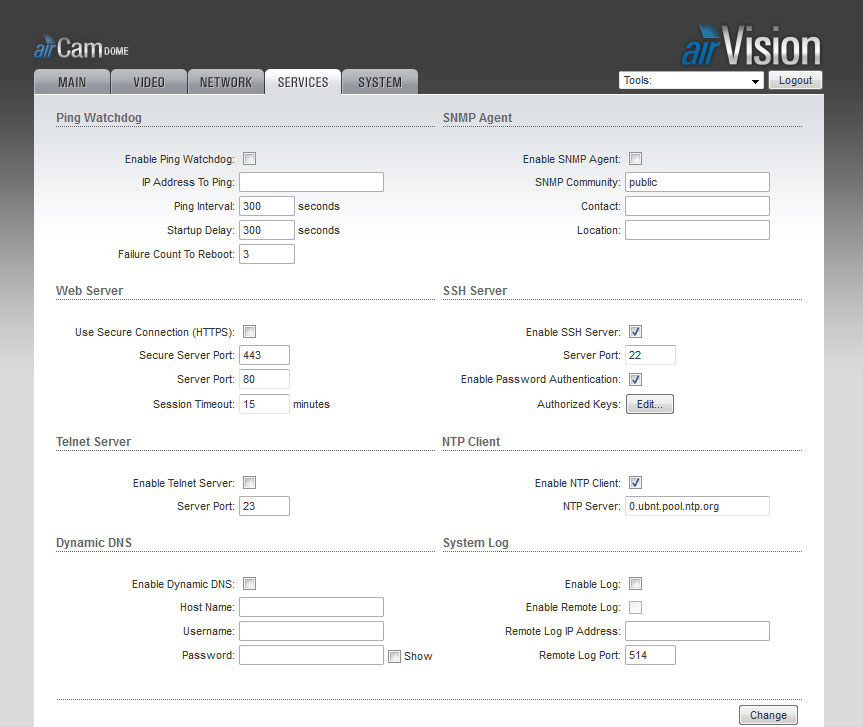

Декілька корисних налаштувань, серед яких логування, WEB, SSH та Telnet сервара, NTP клієнт та Dynamic DNS, розташувалися на вкладці SERVICES.

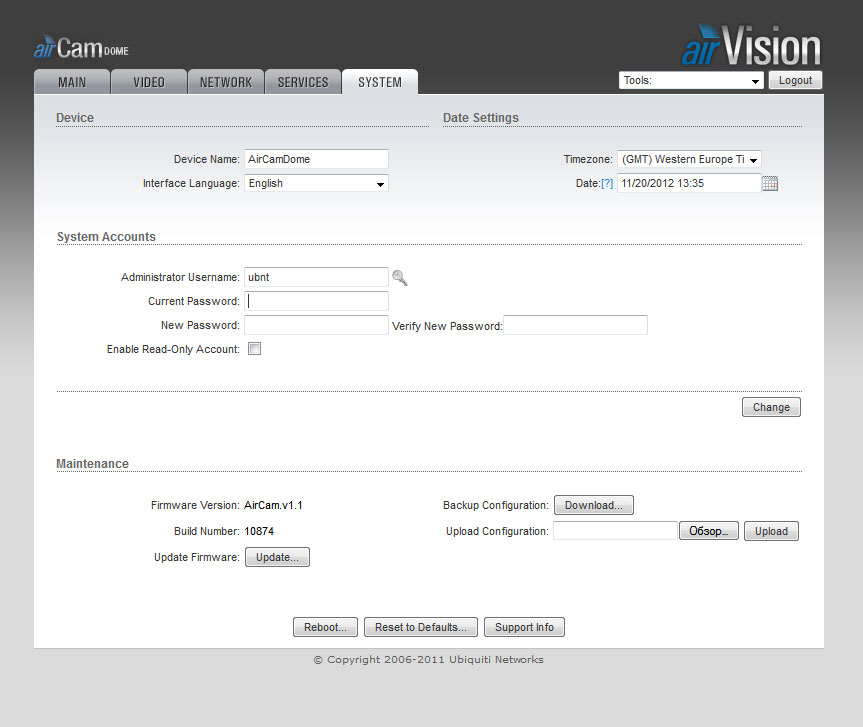

Замикає інтерфейс цих камер вкладка SYSTEM. На ній можна задати мережеве ім'я пристрою, вибрати мову інтерфейсу (російської, на жаль, у списку немає), встановити системні дату і час, здійснювати управління користувачами, завантажувати або робити резервну копію конфігурації та оновлювати вбудоване програмне забезпечення камери.

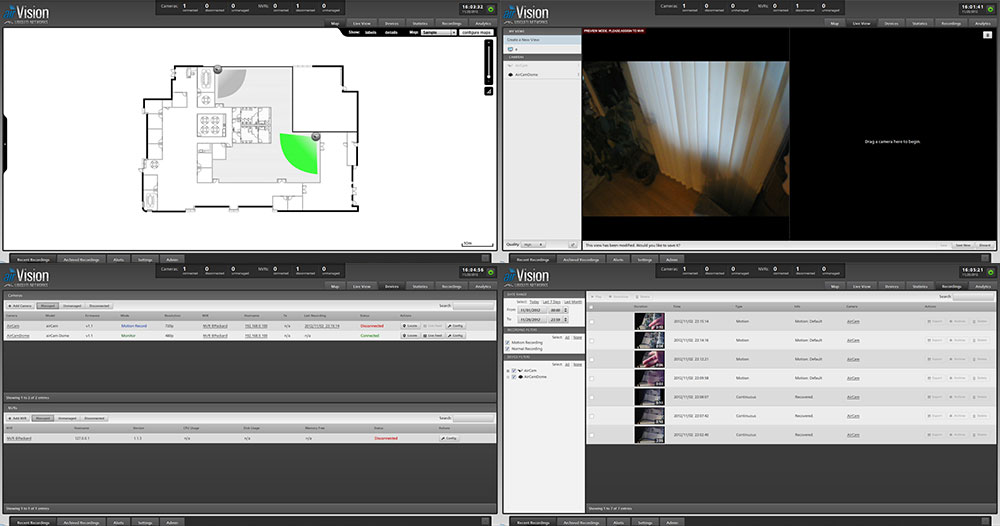

Всі камери Ubiquiti Networks можуть працювати як самостійно, так і у складі апаратно-програмного комплексу airVision, спеціально розробленого компанією, для створення та підтримки систем відеоспостереження та візуального контролю. Відповідно, до апаратної частини цього комплексу можна віднести всі IP камери сімейства AirCAM. А в програмну його частину входить таке програмне забезпечення як airVision, яке відповідає безпосередньо за об'єднання всіх наявних в мережі камер в один єдиний центр візуального контролю та обробку всіх даних, що надходять з камер, і сервер відео запису airVision-NVR, що здійснює запис та зберігання всіх даних . Цей софт може працювати на платформах Windows або Lunux. Він доступний для скачування на сайті виробника, і входить до комплекту постачання деяких камер на компакт-диску.

За допомогою Ubiquiti airVision можна організувати повноцінний центр відеоспостереження з обробкою даних як з однієї, так і кількох камер. Однак є деякі обмеження. Пов'язані з тим, що обробка відео потоку з усіх камер покладена саме на персональний комп'ютер або сервер, на якому встановлено це програмне забезпечення. І як наслідок, кількість можливих для стабільної роботи камер безпосередньо залежить від потужності цього ПК.

Але можливе створення конфігурації включає кілька окремих серверів відео запису NVR (Networ Video Registrator), що може значно збільшити як продуктивність всієї системи, так і розширити її поле огляду, за рахунок більшої кількості камер.

Висновки

IP камери Ubiquiti Networks AirCAM та Ubiquiti Networks AirCAM Dome, це цілком непогана спроба створення бюджетної системи відеоспостереження. Проте її бюджетність досить помітна.

По-перше, якість зображення з цих камер, незважаючи на досить високу заявлену HD роздільну здатність в 720p, не найкраще, особливо це помітно у разі недостатньої освітленості. А нічного режиму вони взагалі не мають. Що значно обмежує їхню сферу застосування.

По-друге, вся обробка відео даних, у разі використання цих камер, покладається на відео сервер, що накладає певні обмеження і вимагає невеликих обчислювальних ресурсів.

Однак є сильні сторони камер сімейства AirCAM. І як не дивно, найголовнішою з них, і є якраз, їх не висока вартість, яка майже втричі нижча від середньостатистичної вартості професійної IP камери. І якщо вам необхідно створити систему відео спостереження для невеликого офісу або торгової точки, що включає 5-10 камер і при цьому ви не хочете витрачати нечувані гроші, AirCAM і airVision - саме для вас!

Олексій С., спеціально для LanMarket
