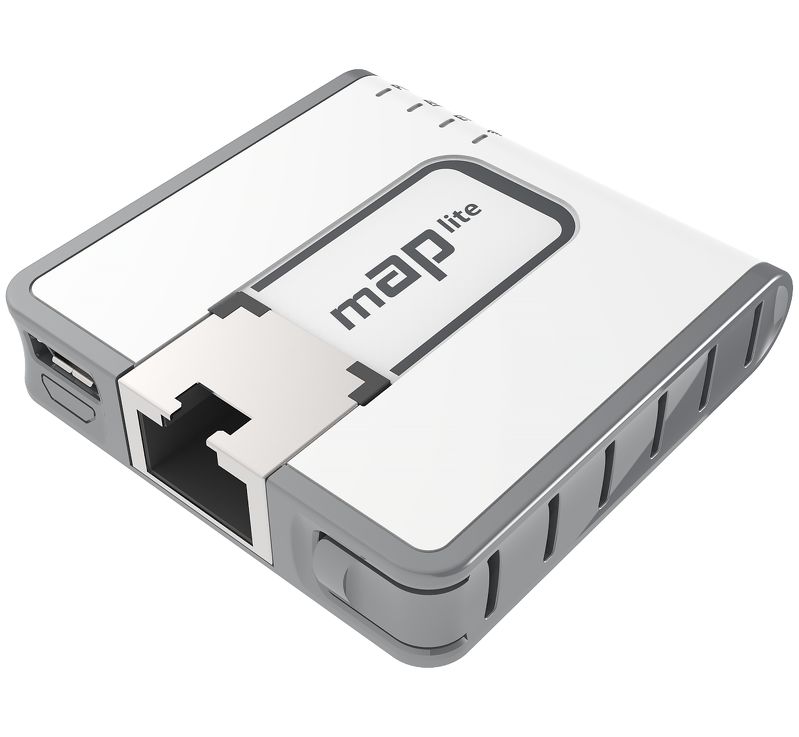

Огляд та тестування mAP lite (RBmAPL-2nD): більше, ніж просто точка доступу

Поставляється mAP lite (RBmAPL-2nD) у коробці з вже звичного для Mikrotik картону, правда її дизайн дещо відрізняється від інших продуктів компанії. Крім самого роутера, в комплекті є блок живлення зі штекером microUSB, інформаційна листівка і металева пластинка, про яку ми розповімо трохи пізніше.

Стандартная комплектация mAP lite

Перше, що вражає, – це розміри, mAP lite не просто маленький, він дуже маленький. Для порівняння, ми взяли досить популярну модель 3G-роутера TP-Link TL-MR3020.

сравнение с 3G-роутером TP-Link TL-MR3020

сравнение размерами mAP lite  с 3G-роутером TP-Link TL-MR3020

сравнение размерами mAP lite  с 3G-роутером TP-Link TL-MR3020

Навіть на тлі TL-MR3020 новинка від Mikrotik виглядає досить компактно. Чого вже там, mAP lite (RBmAPL-2nD) помітно менше за свого старшого побратима в особі mAP. Чимось, звичайно, довелося пожертвувати: lite-версія втратила другий мережевий порт, а єдиний, що залишився, був замінений спеціальною модифікацією, що застосовується в ультрабуках (тонкі ноутбуки). На жаль, підтримки USB немає, а шкода, адже сам процесор підтримує USB, і той самий 3G/4G модем можна було б підключити за допомогою кабелю OTG.

сравнение размерами mAP lite  с смартфоном

mAP lite на тлі сучасного смартфона з діагоналлю 4.7”

З іншого боку, при використанні microUSB для зовнішнього модему, живлення довелося б подавати по PoE, а для цього, як мінімум, знадобився б інжектор і стандартний блок живлення з DC-джеком. Тому, зваживши всі за і проти, а також вартість пристрою, будь-які претензії до відсутності порту USB зникають власними силами.

Использование RBmAPL-2nD с USB и Ethernet

Як ви вже зрозуміли, при стандартній конфігурації, живлення пристрій отримує від штатного блока живлення на 5В через порт microUSB, так само, як hAP lite. При цьому мережевий порт також підтримує PoE In, причому не тільки стандартний Passive PoE, але і 802.3at/af. До того ж пристрій підтримує широкий діапазон вхідної напруги PoE від 10 до 60В, що дозволяє підключити його до будь-якого пристрою Mikrotik з підтримкою PoE Out.

Подача питания на mAP lite через PoE

На верхній панелі є 4 індикатори: PWR, AP/CAP, ETH та WiFi. Наявність індикатора CAP буде дуже корисною у тих випадках, коли mAP lite (RBmAPL-2nD) використовуватиметься спільно з контролером.

очень маленький RBmAPL-2nD

Поруч із мережним інтерфейсом є багатофункціональна кнопка WPS/Mode/Reset.

Зверніть увагу на ромб на задній панелі пристрою, це спеціальне поглиблення для металевої платівки, що йде в комплекті. Справа в тому, що mAP lite (RBmAPL-2nD) досить легка, тому інженери оснастили його магнітом для кріплення на металеву основу. Якщо ж основа не металева - в гру вступає металева пластинка, з одного боку у неї ромб, що виступає, для рівної фіксації на mAP lite, з іншого боку приклеєний двосторонній скотч.

задняя часть mAP lite

Синє покриття на платівці – поліетилен, що перешкоджає появі подряпин, після приклеювання пластини, перед використанням, його необхідно зняти. Фіксується mAP lite досить надійно, а знімається швидко та легко.

Задняя часть RBmAPL-2nD с надетой пластиной

Апаратна реалізація mAP lite (RBmAPL-2nD)

Для того, щоб розібрати пристрій, будуть потрібні певні навички та спеціальний інструмент, до того ж при розбиранні можна пошкодити плату і втратити гарантію. Для тих, хто цікавиться нутрощами новинки, ми спеціально розібрали mAP lite (RBmAPL-2nD).

Настав час заглянути всередину корпусу.


RBmAPL-2nD на руке с открытой крышкой

системная плата mAP lite

mAP lite с открытой крышкой

Внутрішня частина корпусу використовується по-максимуму, вільного місця як такого немає. Зверху на процесор приклеєна термопрокладка для покращення відведення тепла від чіпа. З зворотного боку плати в місці паяння процесора встановлена теропрокладка трохи більшого розміру, яка додатково перешкоджає зіткненню магнітів з друкованою платою, що може призвести до замикання.

Магниты RBmAPL-2nD

Основою системи є WiSoC-чіп Atheros QCA9533 (QCA9533-BL3A, архітектура MIPS 24Kc V7.4) виробництва Qualcomm із робочою частотою 650 МГц. Для даного чіпа штатною частотою 560 МГц, тому 650 МГц є невеликим заводським розгоном. Приводу занепокоєння немає, т.к. інші продукти Mikrotik на QCA9531/9533 мають аналогічну частоту роботи ЦП: hAP lite , hAP lite TC , hAP , wAP , hex lite , hex poe lite , SXT Lite 5 ac , PowerBox .

QCA9531/9533 відрізняється гарною продуктивністю, низьким енергоспоживанням та тепловиділенням. В інших рішеннях із просторим корпусом нагрівання процесора практично не відчувається. mAP lite, у свою чергу, має компактний корпус, а процесор контактує з корпусом, тому під час роботи нагрівання відчувається. Охарактеризувати його можна як «вище за середнє». Враховуючи конфігурацію пристрою (всього 1 мережний порт), частоту процесора можна сміливо знижувати до 550 МГц через Winbox, нагрівання чіпа буде нижчим, а на продуктивності практично не позначиться.

Про розміри PCB-плати RBmAPL-2nD ви можете посудити самі, подивившись на фото нижче:

Маленькие размеры системной платы mAP lite

Маленькие размеры системной платы RBmAPL-2nD

Крошечная системная плата mAP lite

Об'єм оперативної пам'яті складає 64 Мбайт (чіп Nanya NT5TU32M16EG-AC, 512 Мбіт, DDR2-800 SDRAM), що незвично багато для пристрою з таким позиціонуванням. Постійна пам'ять має об'єм 16 Мбайт (чіп Winbond 25Q128FVSG, 128 Мбіт, Flash), що є стандартом для практично всіх пристроїв нижнього і середнього цінового сегмента.

Обидві внутрішні антени, реалізовані шляхом витравлення на платі, згідно з офіційним Datasheet, коефіцієнт посилення 1.5 дБі. Загалом технічна реалізація викликає приємні враження.

Перше включення mAP lite, режими роботи

У нашій тестовій конфігурації mAP lite був підключений кабелем до 5 порту маршрутизатора Mikrotik RB951Ui-2HnD , тобто. точка доступу була запитана за класичним Passive PoE.

Первое включение mAP lit

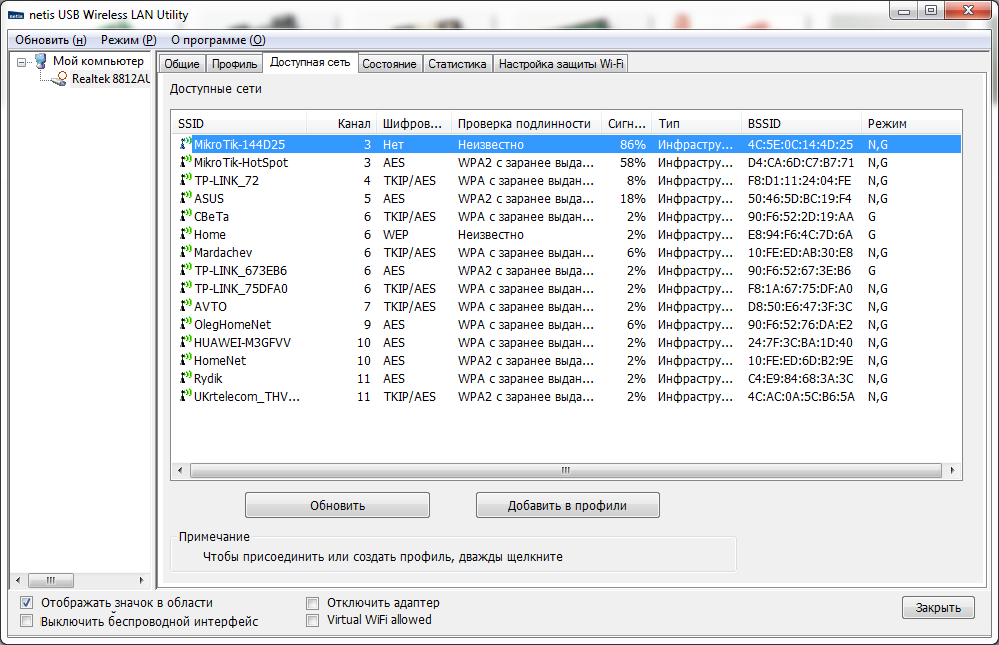

Після увімкнення з'явилася відкрита бездротова мережа MikroTik-XXXXXX, до неї і необхідно підключатися для налаштування точки доступу.

Настройки точки доступа RBmAPL-2nD

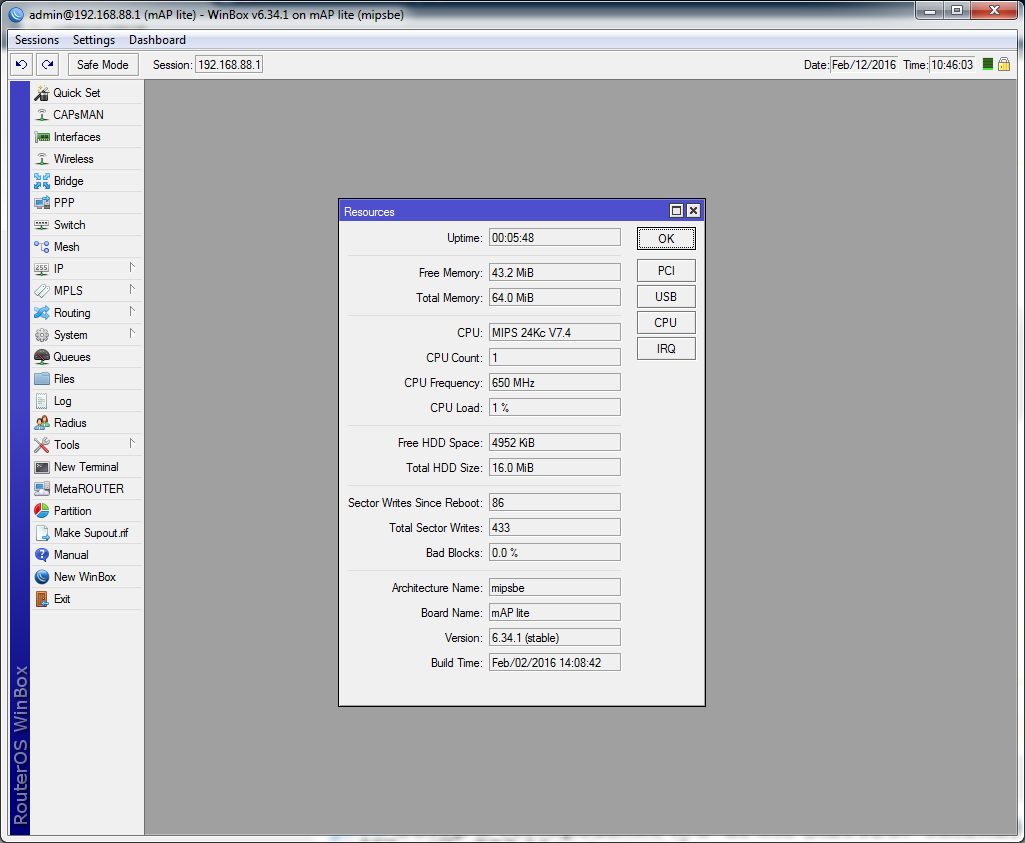

За замовчуванням пристрої на RouterOS мають локальний IP 192.168.88.1, логін admin, пароль порожній. Насамперед слід оновитися до останньої версії RouterOS , на момент написання огляду це версія 6.34.1. Для нових пристроїв часто виходять оновлення, наша модель не є винятком.

mAP lite - тесты

Налаштування за промовчанням передбачають автоматичний вибір каналу та підтримку всіх стандартів 802.11 b/g/n. Для проведення тестів канал вибирається вручну, а тип безпеки з Open змінюється WPA2 + AES.

обновление RBmAPL-2nD

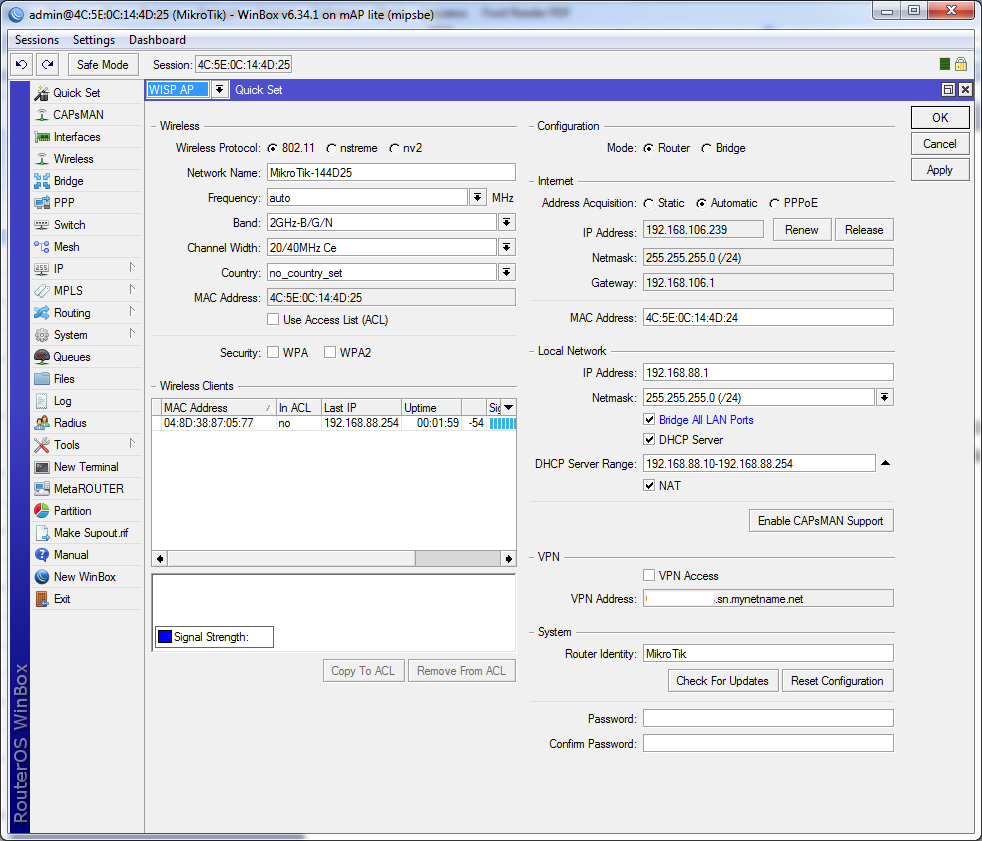

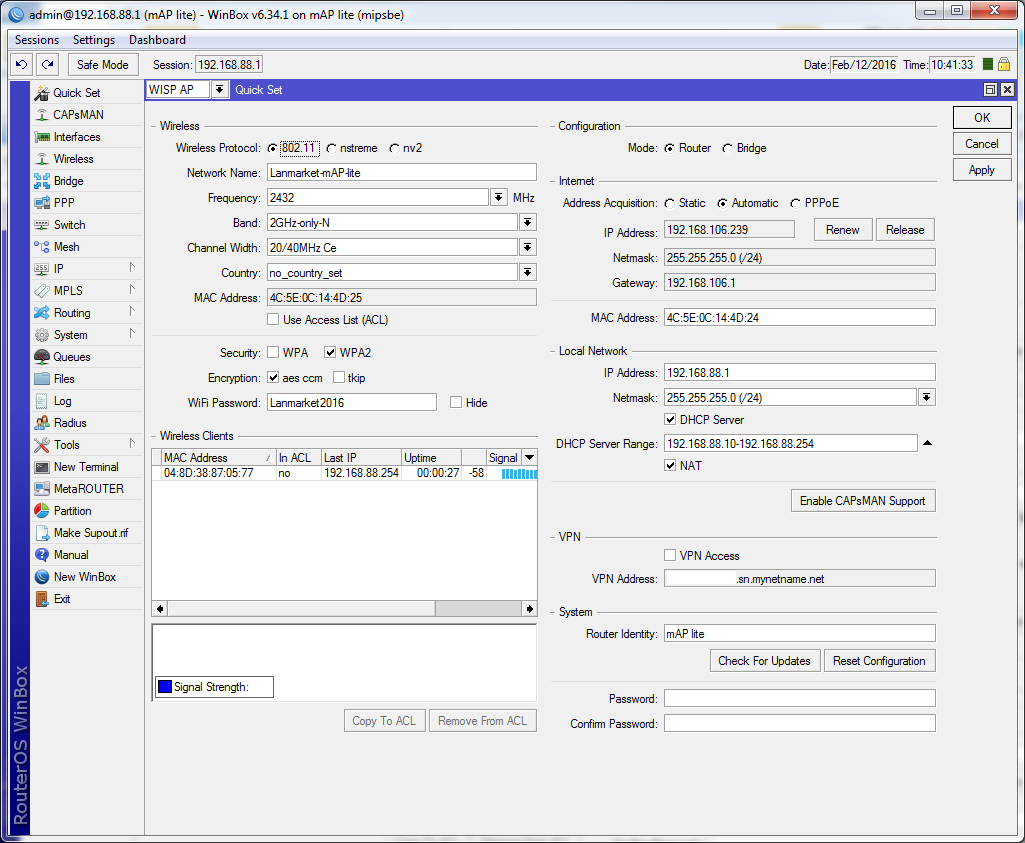

Пристрій працює під керуванням RouterOS з 4-м рівнем ліцензії, тому забезпечує високу гнучкість налаштувань. Крім двох стандартних режимів Router (маршрутизатор) і Bridge (міст), в панелі швидкого налаштування QuickSet є цілих 5 режимів роботи.

QuickSet доступно целых 5 режимов работы

За замовчуванням використовується режим WISP AP – режим точки доступу з розширеними налаштуваннями, є також режим Home AP – режим спрощеного налаштування AP. Для використання спільно з контролером CAPsMAN передбачено режим CAP (керована точка доступу), що робить mAP lite Mikrotik одним із найдоступніших на ринку рішень для побудови бездротової мережі в готельних номерах.

Для підключення до віддаленої бездротової мережі передбачено режим CPE. Останній режим несподіваний – PTP Bridge, тобто. режим створення бездротового моста між двома пристроями

Тестування mAP lite

Як уже говорилося раніше, mAP lite був спочатку підключений до RB951Ui-2HnD (5-й порт з PoE Out). У локальній мережі RB951 (підмережа 106.0/24) знаходився ПК, підключений по кручений парі, на ньому ж був запущений сервер JPerf. До бездротової мережі mAP lite (підмережа 88.0/24) було підключено другий ПК із зовнішнім адаптером Netis WF2190 (чіп Realtek 8812AU, зовнішні антени, MIMO 2x2:2).

Таким чином, при встановленні зв'язку між ПК1 і ПК2 задіюється бездротовий модуль, а трафік йде між локальною та зовнішньою мережею (WLAN/LAN <=> WAN), тобто. йде маршрутизація трафіку (роутинг).

тест маршрутизации траффика (роутинг)

тест маршрутизации траффика (роутинг) mAP lite

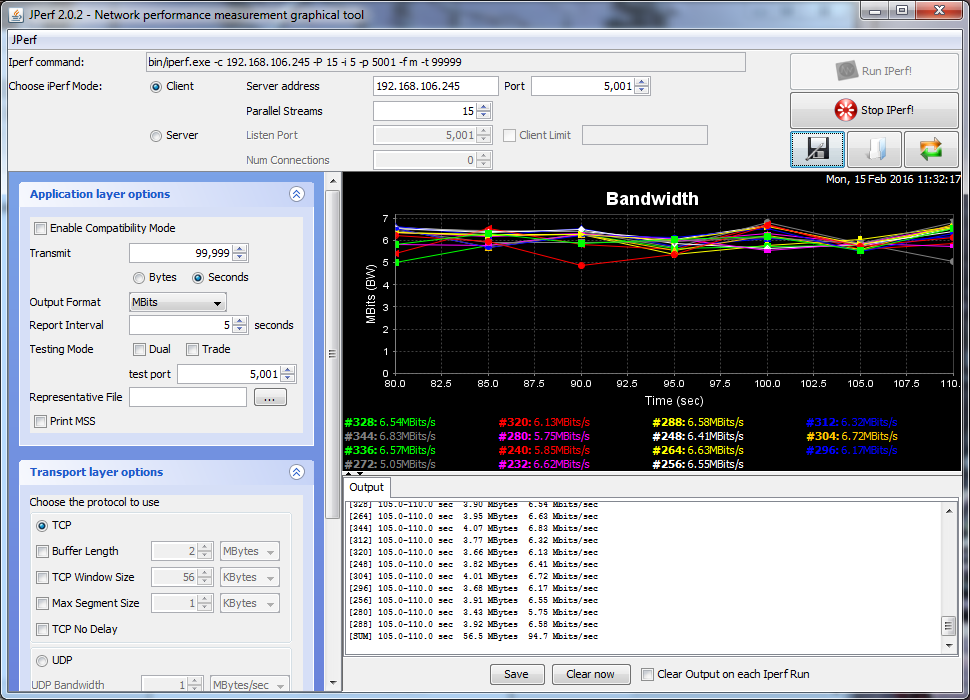

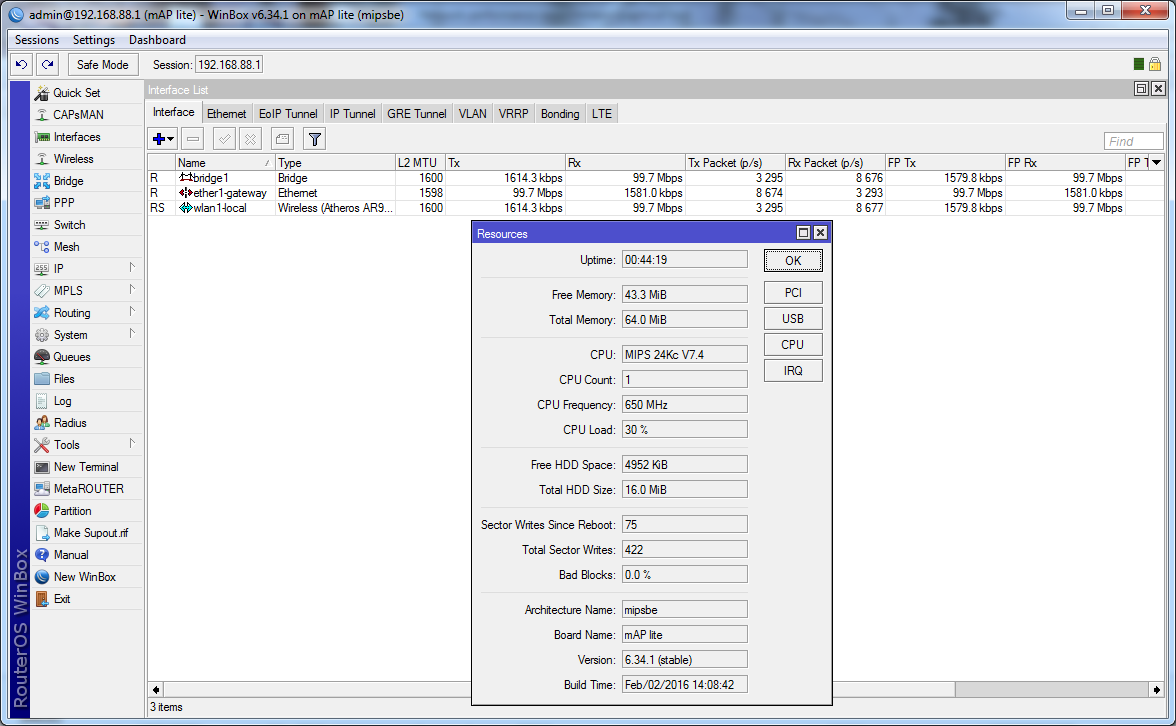

При обміні пакетами TCP, максимальна швидкість у середньому становила 93-94 Мбіт/сек (обидва ПК в одному приміщенні), завантаження процесора становило в середньому 30%. Як бачите, запас процесора є досить великий.

обмене пакетами TCP на RBmAPL-2nD

обмене пакетами TCP на mAP lite

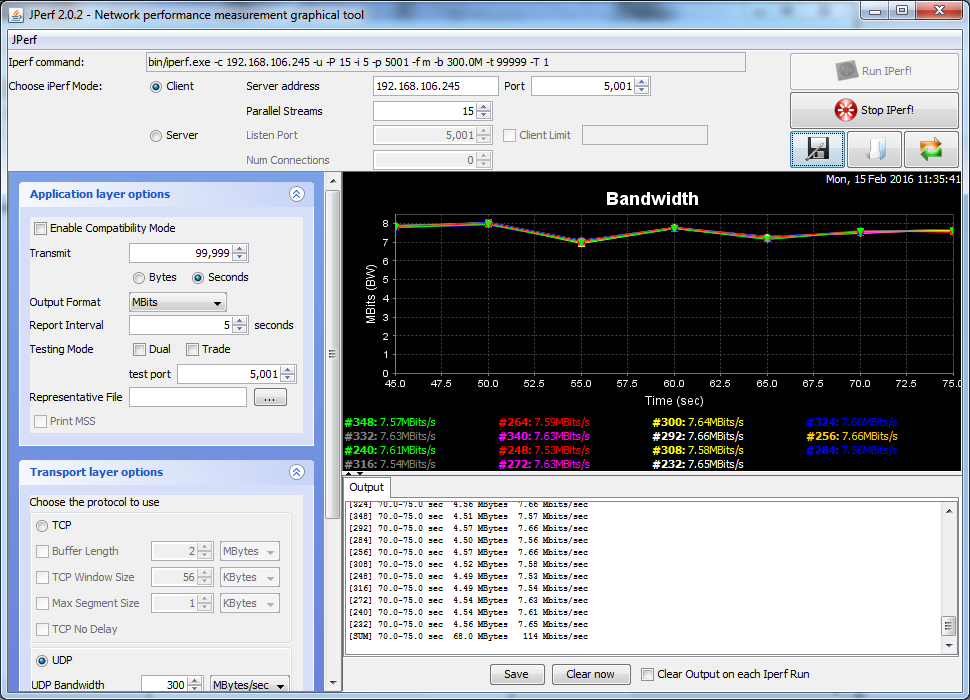

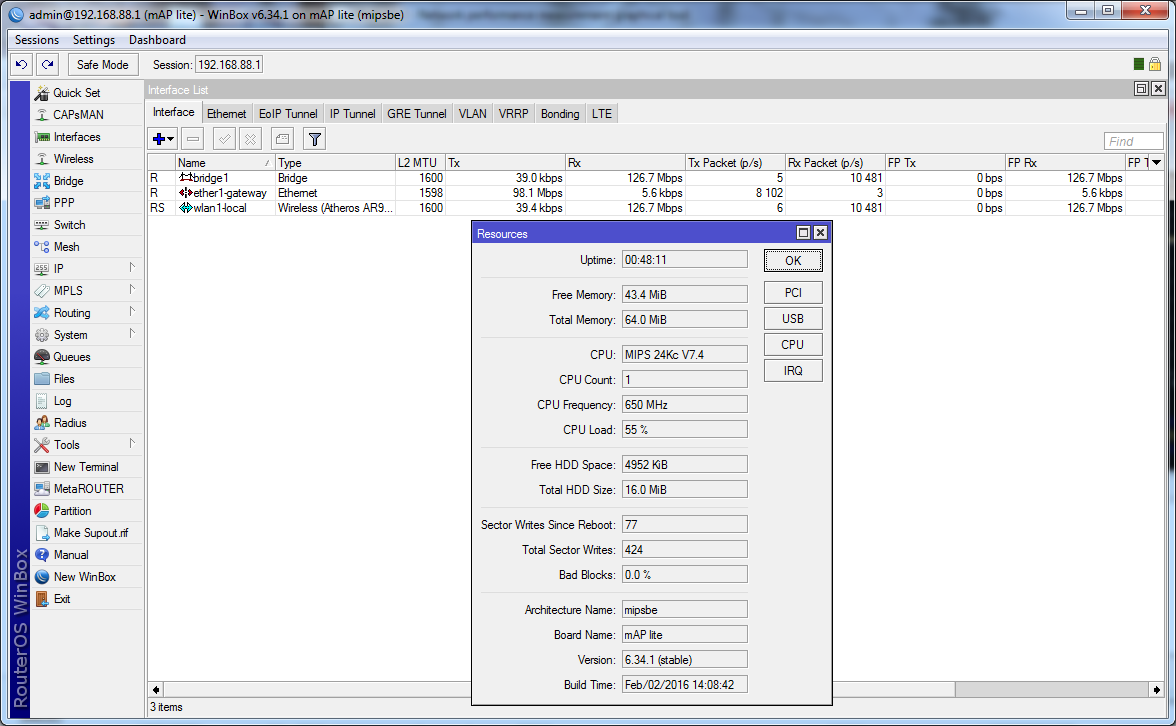

При обміні пакетами UDP швидкість досягла в середньому 115 Мбіт, що втім, не дивно т.к. цей протокол має особливості, а бездротова мережа підтримує канальну швидкість 300 Мбіт/сек. Для третього тесту, mAP lite та підключений до нього ПК, були рознесені на деяку відстань, якщо бути точнішими – на 8-9 метрів. Крім цього, між ними знаходилися 3 стіни: перша капітальна з цегли, друга 1 цегла, третя гіпсова.

обмен пакетами UDP на RBmAPL-2nD

обмен пакетами UDP на mAP lite

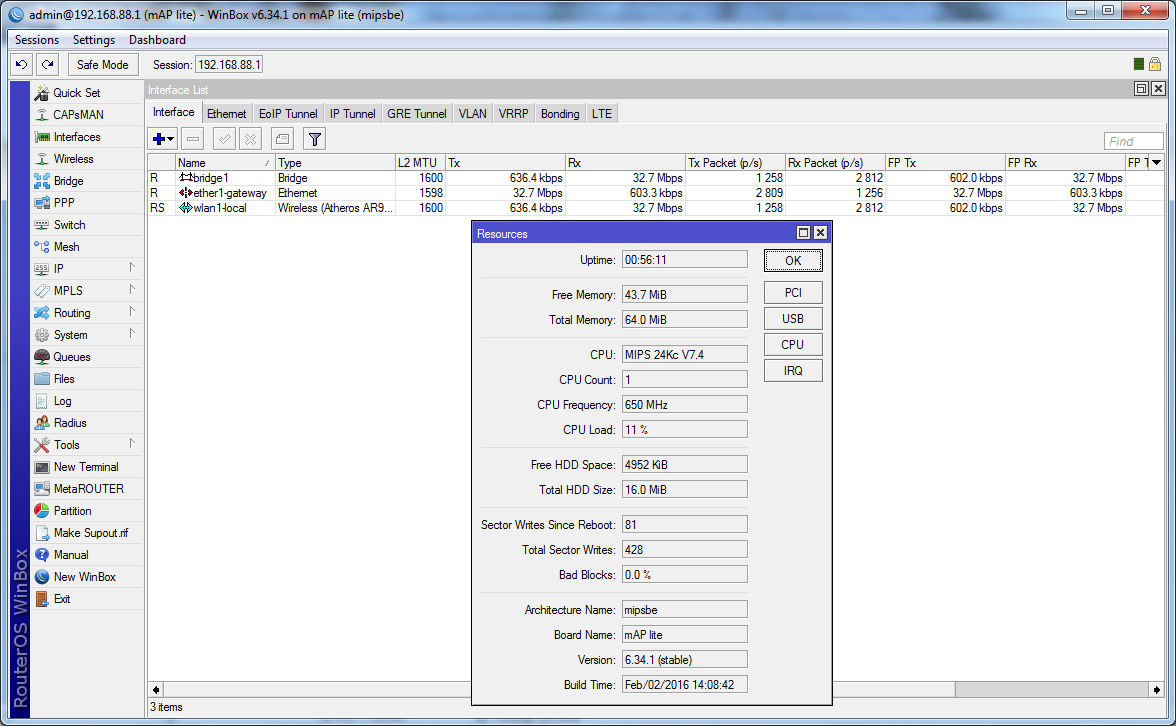

Наявність перешкод та перешкод – проблема всіх точок доступу без винятку. Загальна швидкість знизилася рівня 25-40 Мбіт/сек. Працюючи зі звичайними ноутбуками, швидкість буде нижче, т.к. Для тесту ми використали потужний зовнішній USB-адаптер.

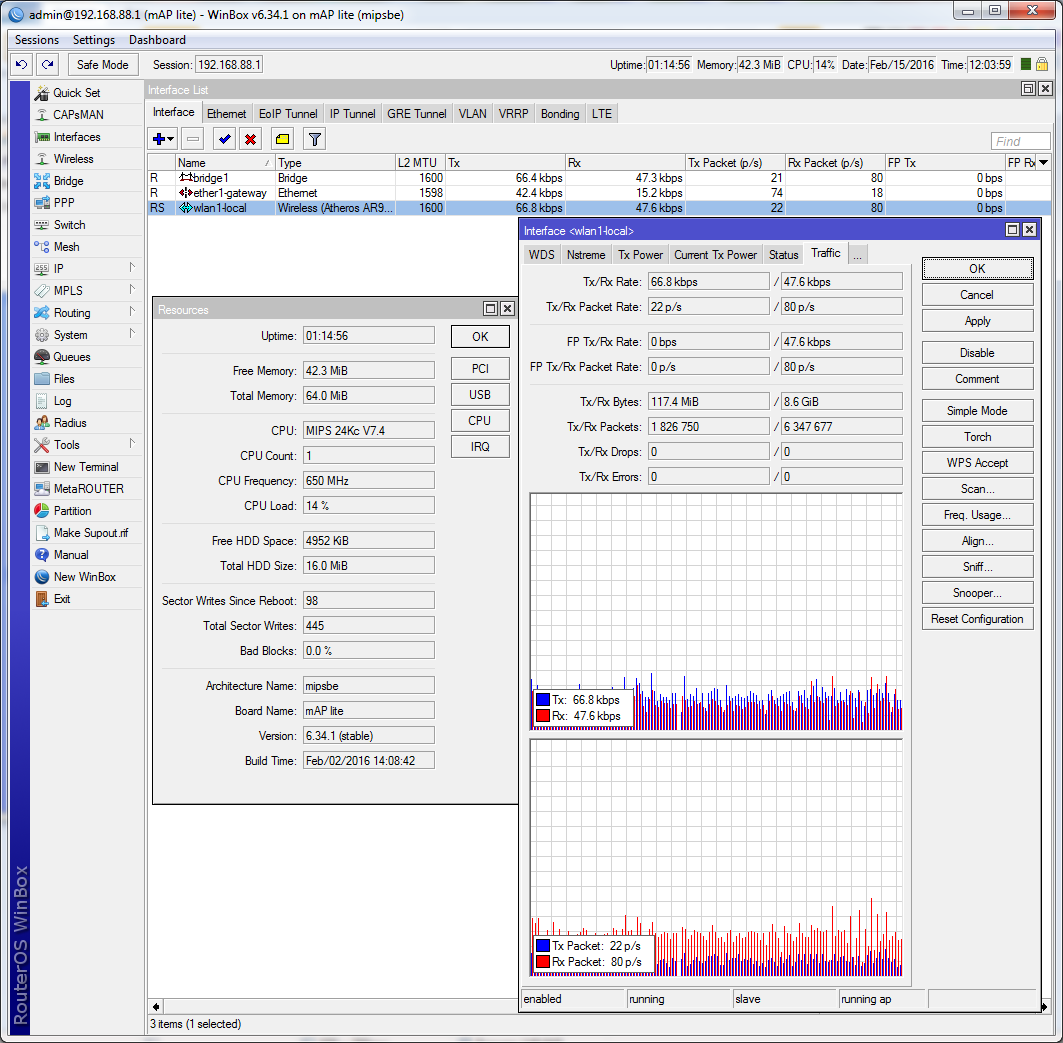

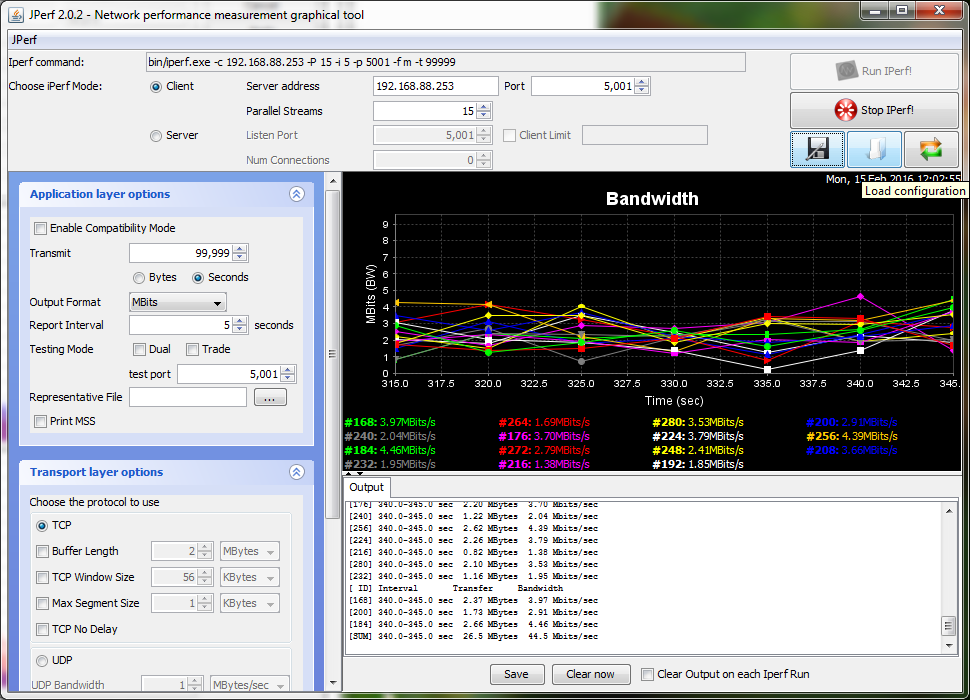

У четвертому тесті обидва ПК перебували в одному приміщенні, але вже обидва були підключені до бездротової мережі mAP lite.

тест беспроводной сети mAP lite

тест беспроводной сети RBmAPL-2nD

Середня швидкість у такій конфігурації – 44 Мбіт. Швидкість змінюватиметься, якщо обидва ПК будуть поза видимістю один одного (в налаштуваннях бездротового модуля рекомендується включити опцію «RTS CTS»).

На закінчення

Інженерам Mikrotik вкотре вдалося уявити цікавий продукт. mAP lite відрізняється демократичною ціною та гарним набором можливостей. Як його використовувати - вирішувати вам, адже незважаючи на свої розміри, цей малюк обладнаний хорошим процесором і працює під керуванням RouterOS Level 4, що відкриває широкі можливості конфігурації. Список можливостей ми вже перерахували вище. Вже зараз можна говорити про те, що mAP lite – один із найкращих бюджетних продуктів компанії, на рівні з hAP lite.
